VSM11. WIDIA Victory Shoulder Mill 11 VSM11

Transkrypt

1 Victory Shoulder Mill 11 NOWOŚCI 2015

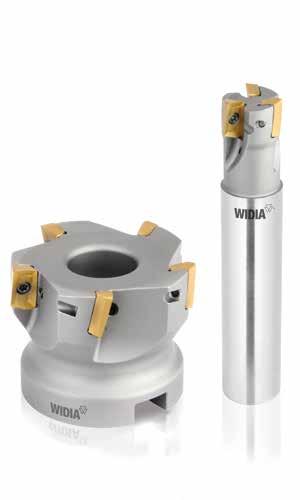

2 WIDIA Victory Shoulder Mill 11 VSM11 Frez walcowo-czołowy Victory 11 to wysokowydajna, uniwersalna, solidna platforma do frezowania walcowo-czołowego z kątem przystawienia 90. VSM11 stworzono z myślą o uniwersalności, niskim poborze mocy i łatwej pracy narzędzia. Frezy mogą być używane do obróbki kształtowej, frezowania płaszczyzn, frezowania rowków, frezowania skośnego, interpolacji śrubowej, interpolacji kołowej i innych zastosowań związanych z frezowaniem. Płytki są specjalnie projektowane z użyciem innowacyjnych geometrii i funkcji, jak zmienne kąty natarcia, ujemna powierzchnia typu T-land, małe zaokrąglenie krawędzi skrawającej i najnowsze gatunki Victory poprawiające wydajność i uniwersalność narzędzia. Skorzystaj z wysokowydajnych, zaawansowanych podłoży z węglików spiekanych, powłok i technologii obróbki powierzchni dostępnych 6 gatunków Victory, 5 geometrii oraz szerokiej oferty korpusów frezu. Platforma ta sprawdza się w przypadku wielu materiałów i zastosowań. VSM11 Właściwości Geometrie i gatunki płytek odpowiednie do stosowania przy obróbce wszystkich materiałów przedmiotów obrabianych. Promień naroża płytki w zakresie 0,4 3,1 mm (0,016 0,122"). Zalety Uzyskanie kąta 90 przy wykańczaniu odsadzeń. Większa trwałość narzędzia. Najnowsze gatunki do frezowania WIDIA Victory dla wszystkich materiałów przedmiotów obrabianych. Lekka praca narzędzia, skrócenie czasu cyklu i mniejszy pobór mocy. Stabilność i niezawodność. 2

3 Wiele dostępnych promieni naroża ostrza. Zoptymalizowana krawędź skrawająca i dodatni kąt natarcia zapewniają mniejsze siły skrawające i lżejszą pracę narzędzia. Innowacyjna geometria narzędzia zapewnia znakomite możliwości uzyskania doskonałej jakości ścianek i powierzchni obrobionej. Frezy gwintowane, frezy trzpieniowe i frezy nasadzane ze skutecznym, wewnętrznym doprowadzaniem chłodziwa. Możliwość stosowania najnowszych technologii w dziedzinie frezowania stopniowego. Tabela ofert geometrii XDCT ML XDPT MM XDPT MH P M S H Obróbka lekka i średniodokładna. Rozwiązanie pierwszego wyboru do obróbki stali nierdzewnej i tytanu. Szlifowanie po obwodzie. XDCT ALP P M K S H Obróbka średniodokładna i ciężka. Pierwszy wybór do obróbki ogólnej. Precyzyjnie prasowane do odpowiedniego rozmiaru. XDCW PCD P M K S Pierwszy wybór do obróbki ciężkiej. Obróbka stali i żeliwa. Precyzyjnie prasowane do odpowiedniego rozmiaru. Obróbka zgrubna i wykańczająca stopów aluminium. Wysoka precyzja. Szlifowanie po obwodzie. N Obróbka zgrubna i wykańczająca stopów aluminium. Obróbka materiałów nieżelaznych ścierających ostrze. Wysoka precyzja. Szlifowanie po obwodzie. N Aby dowiedzieć się więcej na temat serii WIDIA VSM11, użyj swojego smartfona lub tabletu i zeskanuj ten kod QR. 3

4 Frezy trzpieniowe z chwytem gwintowanym Możliwość uzyskania kąta przystawienia 90. Większe możliwości w dziedzinie frezowania skośnego. Znakomite możliwości uzyskania doskonałej jakości ścianek i powierzchni obrobionej. Skuteczne, wewnętrzne doprowadzanie chłodziwa, precyzyjnie docierające do krawędzi skrawającej. nfrezy trzpieniowe z chwytem gwintowanym numer zamówieniowy oznaczenie katalogowe D1 D DPM G3X L2 WF Ap1 maks Z maks. kąt wcinania obroty maks wewnętrzne doprowadzenie chłodziwa VSM11D016Z02M08XD ,5 M , Yes 0, VSM11D020Z03M10XD ,5 M , Yes 0, VSM11D025Z04M12XD ,5 M , Yes 0, VSM11D032Z04M16XD ,0 M , Yes 0, VSM11D040Z06M16XD ,0 M , Yes 0,24 kg nczęści zamienne D1 śruba mocująca płytkę Nm klucz 16, , , , , , , , , , UWAGA: Standardowe frezy dopuszczają promień płytki nawet do 1,6 mm bez modyfikacji. Więcej informacji można znaleźć w instrukcji modyfikacji korpusu narzędzia. 4

5 Frezy trzpieniowe z chwytem Weldon Możliwość uzyskania kąta przystawienia 90. Większe możliwości w dziedzinie frezowania skośnego. Znakomite możliwości uzyskania doskonałej jakości ścianek i powierzchni obrobionej. Skuteczne, wewnętrzne doprowadzanie chłodziwa, precyzyjnie docierające do krawędzi skrawającej. nfrezy trzpieniowe z chwytem Weldon numer zamówieniowy oznaczenie katalogowe D1 D L L2 Ap1 maks Z maks. kąt wcinania obroty maks wewnętrzne doprowadzenie chłodziwa VSM11D012Z01B16XD , Yes 0, VSM11D016Z02B16XD , Yes 0, VSM11D020Z02B20XD , Yes 0, VSM11D020Z03B20XD , Yes 0, VSM11D025Z03B25XD , Yes 0, VSM11D025Z04B25XD , Yes 0, VSM11D030Z04B25XD , Yes 0, VSM11D032Z04B32XD , Yes 0, VSM11D032Z05B32XD , Yes 0,52 kg nczęści zamienne D1 śruba mocująca płytkę Nm klucz 12, , , , , , , , , , , , UWAGA: Standardowe frezy dopuszczają promień płytki nawet do 1,6 mm bez modyfikacji. Więcej informacji można znaleźć w instrukcji modyfikacji korpusu narzędzia. 5

6 Frezy trzpieniowe z chwytem walcowym Możliwość uzyskania kąta przystawienia 90. Większe możliwości w dziedzinie frezowania skośnego. Znakomite możliwości uzyskania doskonałej jakości ścianek i powierzchni obrobionej. Skuteczne, wewnętrzne doprowadzanie chłodziwa, precyzyjnie docierające do krawędzi skrawającej. nfrezy trzpieniowe z chwytem walcowym numer zamówieniowy oznaczenie katalogowe D1 D L L2 Ap1 maks Z maks. kąt wcinania obroty maks wewnętrzne doprowadzenie chłodziwa VSM11D012Z01A16XD11L , Yes 0, VSM11D016Z02A16XD11L , Yes 0, VSM11D020Z02A20XD11L , Yes 0, VSM11D020Z03A20XD11L , Yes 0, VSM11D025Z03A25XD11L , Yes 0, VSM11D025Z04A25XD11L , Yes 0, VSM11D032Z03A32XD11L , Yes 0, VSM11D032Z05A32XD11L , Yes 0,71 kg nczęści zamienne D1 śruba mocująca płytkę Nm klucz 12, , , , , , , , , , UWAGA: Standardowe frezy dopuszczają promień płytki nawet do 1,6 mm bez modyfikacji. Więcej informacji można znaleźć w instrukcji modyfikacji korpusu narzędzia. 6

7 Frezy trzpieniowe z chwytem walcowym Możliwość uzyskania kąta przystawienia 90. Większe możliwości w dziedzinie frezowania skośnego. Znakomite możliwości uzyskania doskonałej jakości ścianek i powierzchni obrobionej. Skuteczne, wewnętrzne doprowadzanie chłodziwa, precyzyjnie docierające do krawędzi skrawającej. nfrezy trzpieniowe z chwytem walcowym Chwyt długi numer zamówieniowy oznaczenie katalogowe D1 D L L2 Ap1 maks Z maks. kąt wcinania obroty maks wewnętrzne doprowadzenie chłodziwa VSM11D016Z02A16XD11L , Yes 0, VSM11D018Z02A16XD11L , Yes 0, VSM11D020Z02A20XD11L , Yes 0, VSM11D020Z03A20XD11L , Yes 0, VSM11D022Z03A20XD11L , Yes 0, VSM11D025Z03A25XD11L , Yes 0, VSM11D025Z04A25XD11L , Yes 0, VSM11D032Z03A32XD11L , Yes 1,39 kg nczęści zamienne D1 śruba mocująca płytkę Nm klucz 16, , , , , , , , , , , , UWAGA: Standardowe frezy dopuszczają promień płytki nawet do 1,6 mm bez modyfikacji. Więcej informacji można znaleźć w instrukcji modyfikacji korpusu narzędzia. 7

8 Korpusy narzędzia Możliwość uzyskania kąta przystawienia 90. Większe możliwości w dziedzinie frezowania skośnego. Znakomite możliwości uzyskania doskonałej jakości ścianek i powierzchni obrobionej. Skuteczne, wewnętrzne doprowadzanie chłodziwa, precyzyjnie docierające do krawędzi skrawającej. nfrezy nasadzane numer zamówieniowy oznaczenie katalogowe D1 D D6 L Ap1 maks Z maks. kąt wcinania obroty maks wewnętrzne doprowadzenie chłodziwa kg VSM11D040Z04S016XD , Yes 0, VSM11D040Z06S016XD , Yes 0, VSM11D050Z05S022XD , Yes 0, VSM11D050Z08S022XD , Yes 0, VSM11D063Z06S022XD , Yes 0, VSM11D063Z09S022XD , Yes 0, VSM11D080Z08S027XD , Yes 1, VSM11D100Z09S032XD , Yes 1, VSM11D125Z011S040XD , Yes 3,01 nczęści zamienne D1 śruba mocująca płytkę Nm klucz śruba mocująca śruba mocująca doprowadzająca chłodziwa 40, , MS , , , , , , , , MS2195C 125, , MS2187C UWAGA: Standardowe frezy dopuszczają promień płytki nawet do 1,6 mm bez modyfikacji. Więcej informacji można znaleźć w instrukcji modyfikacji korpusu narzędzia. 8

9 W Internecie SZYBKA, BEZPŁATNA I ŁATWA REJESTRACJA Możesz w prosty sposób zarejestrować się na stronie aby uzyskać pełny dostęp do funkcji naszego portalu. Znajdź miejscowego, autoryzowanego dystrybutora firmy WIDIA w swoim regionie Grupa WIDIA Products oferuje światowej klasy wyroby oraz usługi na całym świecie. Nasi dystrybutorzy znają nas, a co ważniejsze, znają Ciebie. Wiedzą oni lepiej niż ktokolwiek w branży, jak wykorzystać globalną siłę firmy WIDIA do pracy dla Ciebie w Twojej branży, w Twoim regionie i w Twojej firmie. Skontaktuj się z nami Nasi klienci są dla nas ważni. Chcemy oferować najlepszą obsługę klienta w branży. Jeżeli masz pytania lub uwagi, prześlij je do nas. Postaramy się w ciągu 24 godzin odpowiedzieć na wszelkie pytania. Produkty WIDIA Niezależnie od tego, czy wykonujesz operacje toczenia, frezowania czy obróbki otworów, narzędzia firmy WIDIA oznaczają wysoką wydajność, której potrzebujesz. Oferujemy rozwiązania standardowe i specjalne dla całego rynku inżynierii ogólnej. Aby uzyskać szczegółowe informacje, należy skontaktować się z autoryzowanym dystrybutorem lub odwiedzić stronę 9

10 Płytki nporadnik doboru płytek Grupa materiałowa Obróbka lekka Zastosowania ogólne Obróbka ciężka Geometria Gatunek Geometria Gatunek Geometria Gatunek P1 P2.E..ML WP40PM.S..MM WP40PM.S..MH WP40PM P3 P4.E..ML WP35CM.S..MM WP35CM.S..MH WP40PM P5 P6.S..MM WP25PM.S..MH WP35CM.S..MH WP40PM M1 M2.E..ML WU35PM.S..MM WP40PM.S..MH WP40PM M3.E..ML WU35PM.S..MM WP40PM.S..MH WP40PM K1 K2.E..ML WK15CM.S..MM WK15CM.S..MH WK15CM K3.E..ML WP25PM.S..MM WP25PM.S..MH WP25PM N1 N2.F..ALP WN25PM.F..ALP WN25PM.E..ML WP25PM N3.F..ALP WN25PM.F..ALP WN25PM.E..ML WP25PM S1 S2.E..ML WP25PM.S..MM WP40PM.S..MH WP40PM S3.E..ML WP25PM.S..MM WP40PM.S..MH WP40PM S4.S..MM WU35PM.S..MH WP40PM H1.S..MH WP35CM.S..MH WP35CM 10

11 Płytki wymienne -ML to geometria do obróbki od lekkiej do średniej i pierwszy wybór w przypadku stali nierdzewnej i materiałów tytanowych. XDCT-ML v pierwszy wybór j wybór alternatywny P j v v v M v j j v K v j j N v v S v v v H v nxdct ML WDN10U WK15CM WN25PM WP25PM WP35CM WP40PM WS30PM WU35PM oznaczenie katalogowe ilość krawędzi skrawających L1 BS S W Re hm XDCT110404PDERML 2 13,43 2,10 4,00 6,90 0,40 0,04 v v v XDCT110408PDERML 2 13,44 1,70 4,00 6,90 0,79 0,04 v v v v v v -MM to geometria do obróbki od średniej do ciężkiej, pierwszy wybór do zastosowań ogólnych i uniwersalnych. XDPT-MM nxdpt MM WDN10U WK15CM WN25PM WP25PM WP35CM WP40PM WS30PM WU35PM oznaczenie katalogowe ilość krawędzi skrawających L1 BS S W Re hm XDPT110404PDSRMM 2 13,43 2,06 4,00 6,90 0,40 0,06 v v v v XDPT110408PDSRMM 2 13,44 1,68 4,00 6,90 0,79 0,06 v v v v v v XDPT110412PDSRMM 2 13,44 1,29 4,00 6,90 1,20 0,06 v v v v v XDPT110416PDSRMM 2 13,44 0,88 4,00 6,90 1,60 0,06 v v v v XDPT110431PDSRMM 2 12,91 4,00 6,89 3,10 0,06 v v v v v -MH to geometria ciężkiej obróbki i pierwszy wybór w przypadku stali oraz materiałów żeliwnych. XDPT-MH nxdpt MH WDN10U WK15CM WN25PM WP25PM WP35CM WP40PM WS30PM WU35PM oznaczenie katalogowe ilość krawędzi skrawających L1 BS S W Re hm XDPT110408PDSRMH 2 13,44 1,68 4,00 6,90 0,79 0,13 v v v XDPT110408PDSRMH 2 13,44 1,68 4,00 6,90 0,79 0,12 v XDPT110412PDSRMH 2 13,44 1,29 4,00 6,90 1,20 0,13 v v XDPT110412PDSRMH 2 13,44 1,29 4,00 6,90 1,20 0,12 v XDPT110416PDSRMH 2 13,44 0,90 4,00 6,90 1,59 0,13 v v XDPT110416PDSRMH 2 13,44 0,90 4,00 6,90 1,59 0,12 v 11

12 Płytki -PCD to pierwszy wybór w przypadku obróbki zgrubnej i wykańczającej nieżelaznych materiałów ściernych i stopów aluminium. XDCW-PCD v pierwszy wybór j wybór alternatywny P j v v v M v j j v K v j j N v v XDCW-PCD S v v v H v nxdcw PCD WDN10U WK15CM WN25PM WP25PM WP35CM WP40PM WS30PM WU35PM oznaczenie katalogowe ilość krawędzi skrawających L1 BS S W Re hm XDCW110404PDFRPCD 1 13,43 2,10 4,00 6,90 0,40 0,02 v XDCW110408PDFRPCD 1 13,44 1,70 4,00 6,90 0,79 0,02 v -ALP to pierwszy wybór w przypadku obróbki zgrubnej i wykańczającej stopów aluminium. XDCT-ALP nxdct ALP WDN10U WK15CM WN25PM WP25PM WP35CM WP40PM WS30PM WU35PM oznaczenie katalogowe ilość krawędzi skrawających L1 BS S W Re hm XDCT110404PDFRALP 2 13,43 2,10 4,00 6,90 0,40 0,02 v XDCT110408PDFRALP 2 13,44 1,70 4,00 6,90 0,79 0,02 v 12

13 Zalecane wyjściowe (początkowe) wartości prędkości skrawania nzalecane wyjściowe wartości prędkości skrawania [m/min] Grupa materiałowa WS30PM WP35CM WN25PM WDN10U P M K N S Grupa materiałowa WP25PM WU35PM WP40PM WK15CM P M K N S H H 1 UWAGA: PIERWSZY wybór dla wyjściowych wartości prędkości skrawania zaznaczono pogrubioną czcionką. Prędkość skrawania należy zmniejszać w miarę zwiększania średniej grubości wióra. Zalecane wyjściowe wartości posuwu nzalecane wyjściowe wartości posuwu [mm] Obróbka lekka Zastosowania ogólne Obróbka ciężka Geometria płytki Programowany posuw na ostrze (fz) jako % promieniowej głębokości skrawania (ae) 10% 20% 30% 40% % UWAGA: Jako wyjściową wartość posuwu należy przyjąć wartość określoną (zalecaną) dla obróbki lekkiej. Geometria płytki.f..-pcd 0,08 0,17 0,23 0,06 0,13 0,18 0,06 0,11 0,15 0,05 0,10 0,14 0,05 0,10 0,14.F..-PCD.F..ALP 0,08 0,10 0,16 0,06 0,07 0,12 0,06 0,06 0,10 0,05 0,06 0,10 0,05 0,06 0,10.F..ALP.E..ML 0,09 0,18 0,30 0,07 0,14 0,23 0,06 0,12 0,20 0,05 0,11 0,19 0,05 0,11 0,18.E..ML.S..MM 0,17 0,20 0,34 0,13 0,15 0,25 0,11 0,13 0,22 0,10 0,12 0,21 0,10 0,12 0,20.S..MM.S..MH 0,17 0,25 0,40 0,13 0,19 0,30 0,11 0,17 0,26 0,10 0,15 0,24 0,10 0,15 0,24.S..MH 13

14 Zestawy startowe VSM11 Victory Shoulder Mill 11 Zestawy startowe Uzyskaj rzeczywisty kąt przystawienia 90 podczas frezowania walcowo-czołowego dzięki nowym wysokowydajnym zestawom startowym WIDIA VSM11. Zamów jeden z naszych zestawów startowych i sprawdź wydajność naszej nowej platformy VSM11. Zestawy są tworzone z myślą o obsłudze większości zastosowań związanych z frezowaniem walcowo-czołowym i dostarczane z korpusem narzędzia i płytkami z najnowszych gatunków WIDIA Victory. Szczegółowe informacje o zamawianiu można znaleźć w poniższej tabeli. nzestawy startowe VSM11 Metryczne spis treści numer zamówieniowy oznaczenie katalogowe frez ilość płytki ilość gatunek typ korpusu frezu średnica D1 (mm) VSM11KITWD016Z02WP40PM VSM11D016Z02B16XD11 1 XDPT110408PDSRMM 10 WP40PM Weldon VSM11KITWD020Z03WP40PM VSM11D020Z03B20XD11 1 XDPT110408PDSRMM 10 WP40PM Weldon VSM11KITSD050Z05WP40PM VSM11D050Z05S022XD11 1 XDPT110408PDSRMM 10 WP40PM Nasadzany VSM11KITSD040Z06WP40PM VSM11D040Z06S016XD11 1 XDPT110408PDSRMM 10 WP40PM Nasadzany VSM11KITCD016Z02WP40PM VSM11D016Z02A16XD11L100 1 XDPT110408PDSRMM 10 WP40PM Cylindryczny VSM11KITCD020Z03WP40PM VSM11D020Z03A20XD11L110 1 XDPT110408PDSRMM 10 WP40PM Cylindryczny VSM11KITCD025Z04WP40PM VSM11D025Z04A25XD11L120 1 XDPT110408PDSRMM 10 WP40PM Cylindryczny VSM11KITCD032Z03WP40PM VSM11D032Z03A32XD11L130 1 XDPT110408PDSRMM 10 WP40PM Cylindryczny VSM11KITCD025Z03L120WP40PM VSM11D025Z03A25XD11L120 1 XDPT110408PDSRMM 10 WP40PM Cylindryczny * VSM11KITCD025Z03L210WP40PM VSM11D025Z03A25XD11L210 1 XDPT110408PDSRMM 10 WP40PM Cylindryczny * VSM11KITCD032Z03L250WP40PM VSM11D032Z03A32XD11L250 1 XDPT110408PDSRMM 10 WP40PM Cylindryczny 32 3 *Zestawy startowe są dostarczane w typowych tekturowych pudełkach WIDIA. Z (gniazda) 14

15 Dane użytkowe nprzykłady zastosowania kąt wcinania frezowanie skośne interpolacja śrubowa frezowanie walcowo czołowe DH min = Minimalna średnica otworu przy interpolacji śrubowej DHI max = Maksymalna średnica otworu z płaskim dnem Ø DH/DHI numer zamówieniowy oznaczenie katalogowe ilość płytek obroty maks maks. kąt wcinania VSM11D016Z02M08XD ,00 19, VSM11D020Z03M10XD ,00 27, VSM11D025Z04M12XD ,00 37, VSM11D032Z04M16XD ,00 51, VSM11D040Z06M16XD ,00 67, VSM11D012Z01B16XD ,00 11, VSM11D016Z02B16XD ,00 19, VSM11D020Z02B20XD ,00 27, VSM11D020Z03B20XD ,00 27, VSM11D025Z03B25XD ,00 37, VSM11D025Z04B25XD ,00 37, VSM11D030Z04B25XD ,00 47, VSM11D032Z04B32XD ,00 51, VSM11D032Z05B32XD ,00 51, VSM11D012Z01A16XD11L ,00 11, VSM11D016Z02A16XD11L ,00 19, VSM11D020Z02A20XD11L ,00 27, VSM11D020Z03A20XD11L ,00 27, VSM11D025Z04A25XD11L ,00 37, VSM11D025Z03A25XD11L ,00 37, VSM11D032Z03A32XD11L ,00 51, VSM11D032Z05A32XD11L ,00 51, VSM11D016Z02A16XD11L ,00 19, VSM11D018Z02A16XD11L ,00 23, VSM11D020Z03A20XD11L ,00 27, VSM11D020Z02A20XD11L ,00 27, VSM11D022Z03A20XD11L ,00 31, VSM11D025Z03A25XD11L ,00 37, VSM11D025Z04A25XD11L ,00 37, VSM11D032Z03A32XD11L ,00 51, VSM11D040Z04S016XD ,00 67, VSM11D040Z06S016XD ,00 67, VSM11D050Z05S022XD ,00 87, VSM11D050Z08S022XD ,00 87, VSM11D063Z06S022XD ,00 113, VSM11D063Z09S022XD ,00 113, VSM11D080Z08S027XD ,00 147, VSM11D100Z09S032XD ,00 187, VSM11D125Z011S040XD ,00 237,00 UWAGA: W celu uzyskania DHI maks. odjąć promień naroża płytki od maksymalnej średnicy otworu. maks. średnica otworu z pł. dnem (DH1 max) min. średnica otworu (DH min)

16 Przykład zastosowania Instrukcje modyfikacji przy stosowaniu większych promieni naroża płytki (frezy walcowo-czołowe i frezy z interpolacją śrubową) 30º a b materiał do usunięcia promień naroża płytki a b 3,1 mm 0,2 mm 1,8 mm 16
