FREZY SKŁADANE I OBRÓBKA OTWORÓW

Transkrypt

1 FREZY KŁADAE I OBRÓBKA OTWORÓW

2 Marka WIDIA oznacza pełną jakość WIDIA Products Group, jako innowacyjna firma, już od 80 lat projektuje i wytwarza narzędzia do obróbki metali, dzięki którym technologie obróbki skrawaniem stosowane przez klientów są bardziej wydajne i tańsze. Firma WIDIA Products Group, dzięki asortymentowi obejmującemu tysiące produktów, zapewnia przewagę konkurencyjną, która zwiększy wydajność i poziom zysków. Aby dowiedzieć się więcej, prosimy o kontakt z lokalnym, autoryzowanym dystrybutorem narzędzi WIDIA lub odwiedzić stronę FREZY KŁADAE I OBRÓBKA OTWORÓW

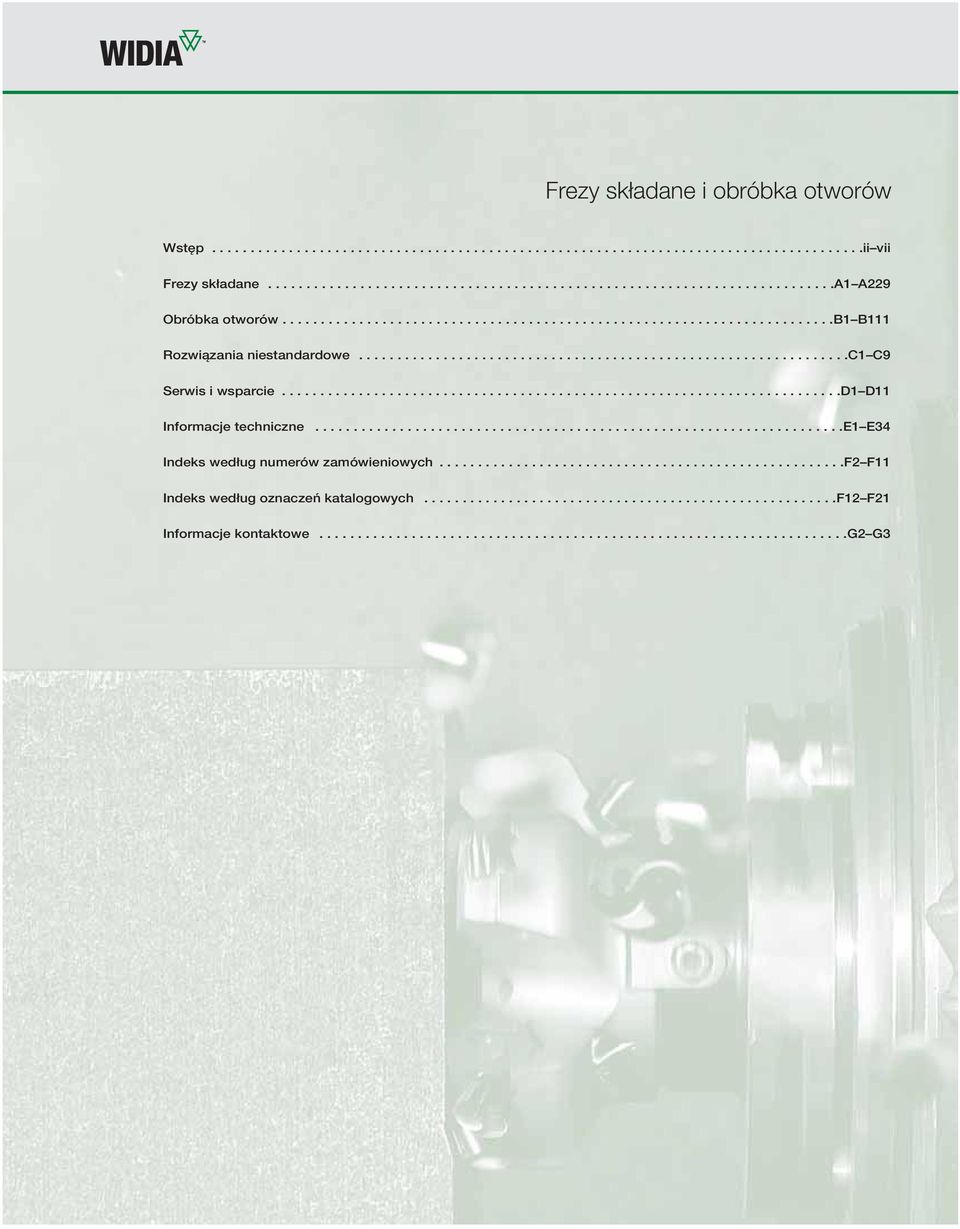

3 Frezy składane i obróbka otworów Wstęp ii vii Frezy składane a1 A229 Obróbka otworów b1 B111 Rozwiązania niestandardowe c1 C9 erwis i wsparcie d1 D11 Informacje techniczne e1 E34 Indeks według numerów zamówieniowych f2 F11 Indeks według oznaczeń katalogowych f12 F21 Informacje kontaktowe g2 G3

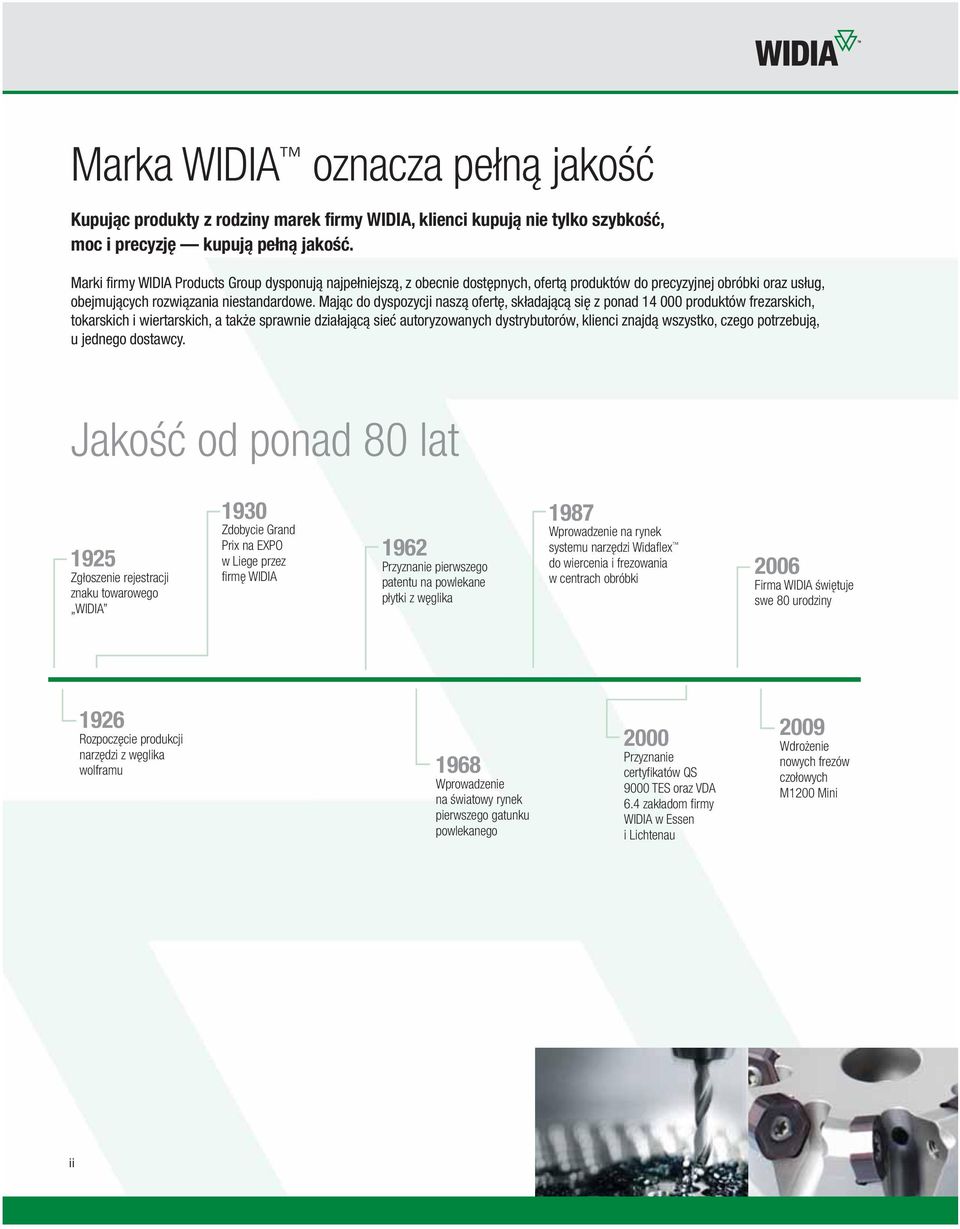

4 Marka WIDIA oznacza pełną jakość Kupując produkty z rodziny marek firmy WIDIA, klienci kupują nie tylko szybkość, moc i precyzję kupują pełną jakość. Marki firmy WIDIA Products Group dysponują najpełniejszą, z obecnie dostępnych, ofertą produktów do precyzyjnej obróbki oraz usług, obejmujących rozwiązania niestandardowe. Mając do dyspozycji naszą ofertę, składającą się z ponad produktów frezarskich, tokarskich i wiertarskich, a także sprawnie działającą sieć autoryzowanych dystrybutorów, klienci znajdą wszystko, czego potrzebują, u jednego dostawcy. Jakość od ponad 80 lat 1925 Zgłoszenie rejestracji znaku towarowego WIDIA 1930 Zdobycie Grand Prix na EXPO w Liege przez firmę WIDIA 1962 Przyznanie pierwszego patentu na powlekane płytki z węglika 1987 Wprowadzenie na rynek systemu narzędzi Widaflex do wiercenia i frezowania w centrach obróbki 2006 Firma WIDIA świętuje swe 80 urodziny 1926 Rozpoczęcie produkcji narzędzi z węglika wolframu 1968 Wprowadzenie na światowy rynek pierwszego gatunku powlekanego 2000 Przyznanie certyfikatów Q 9000 TE oraz VDA 6.4 zakładom firmy WIDIA w Essen i Lichtenau 2009 Wdrożenie nowych frezów czołowych M1200 Mini ii

5 Wiedza techniczna, na której można polegać arzędzia skrawające marki WIDIA są dostępne wyłącznie za pośrednictwem wyspecjalizowanej sieci autoryzowanych dystrybutorów, dzięki której klienci otrzymują więcej niż tylko produkty. Dystrybutorzy pomagają klientom: Osiągnąć wymierną poprawę wydajności. Znacznie skrócić czas jednostkowy. Poprawić czas efektywnego wykorzystania obrabiarek. Wykorzystać sprawdzone rozwiązania w zakresie łańcucha dostaw. Znaleźć lokalny magazyn i najlepsze w branży wsparcie techniczne. Zamawiać prezentacje najnowszych technologii narzędziowych. ajsilniejsza rodzina marek w przemyśle Rodzina marek WIDIA jest dobrze obsługiwana przez globalną sieć, najlepszych w przemyśle, autoryzowanych dystrybutorów, wybranych ze względu na ich doświadczenie w dziedzinach: toczenia, obróbki otworów, frezowania narzędziami składanymi i systemów narzędziowych Frezowania z wykorzystaniem frezów trzpieniowych z węglików i wiercenia oraz rozwiercania za pomocą wierteł z węglika spiekanego Operacja gwintowania iii

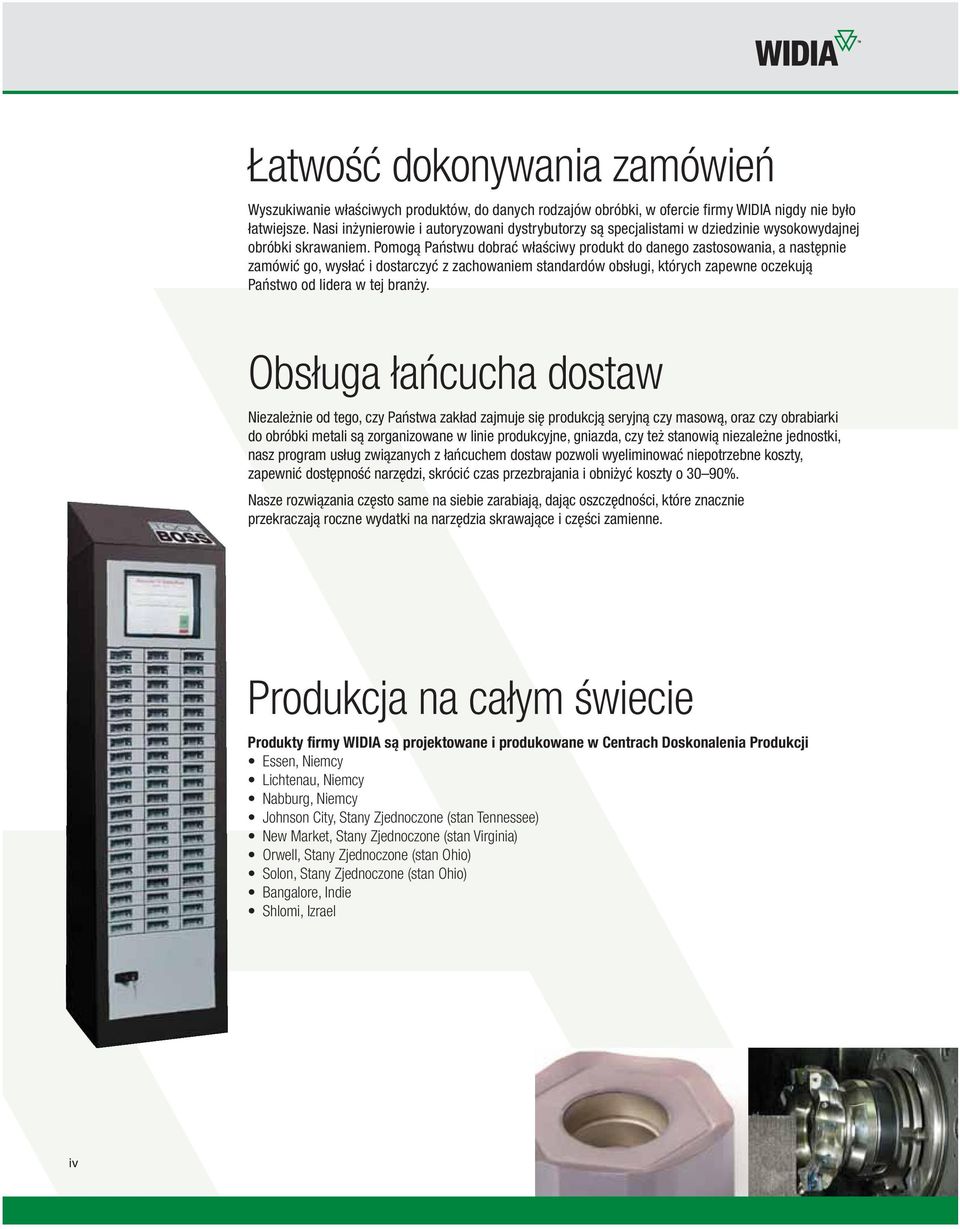

6 Łatwość dokonywania zamówień Wyszukiwanie właściwych produktów, do danych rodzajów obróbki, w ofercie firmy WIDIA nigdy nie było łatwiejsze. asi inżynierowie i autoryzowani dystrybutorzy są specjalistami w dziedzinie wysokowydajnej obróbki skrawaniem. Pomogą Państwu dobrać właściwy produkt do danego zastosowania, a następnie zamówić go, wysłać i dostarczyć z zachowaniem standardów obsługi, których zapewne oczekują Państwo od lidera w tej branży. Obsługa łańcucha dostaw iezależnie od tego, czy Państwa zakład zajmuje się produkcją seryjną czy masową, oraz czy obrabiarki do obróbki metali są zorganizowane w linie produkcyjne, gniazda, czy też stanowią niezależne jednostki, nasz program usług związanych z łańcuchem dostaw pozwoli wyeliminować niepotrzebne koszty, zapewnić dostępność narzędzi, skrócić czas przezbrajania i obniżyć koszty o 30 90%. asze rozwiązania często same na siebie zarabiają, dając oszczędności, które znacznie przekraczają roczne wydatki na narzędzia skrawające i części zamienne. Produkcja na całym świecie Produkty firmy WIDIA są projektowane i produkowane w Centrach Doskonalenia Produkcji Essen, iemcy Lichtenau, iemcy abburg, iemcy Johnson City, tany Zjednoczone (stan Tennessee) ew Market, tany Zjednoczone (stan Virginia) Orwell, tany Zjednoczone (stan Ohio) olon, tany Zjednoczone (stan Ohio) Bangalore, Indie hlomi, Izrael iv

7 Wszechstronne programy szkoleniowe Jako klienci firmy WIDIA, mogą Państwo uzyskać dostęp do naszego wyjątkowego programu szkoleń internetowych, w którym oferujemy mnóstwo kursów w zakresie naszych najnowszych produktów i usług. W sieci Zapraszamy do odwiedzenia naszej witryny internetowej, aby uzyskać najnowsze informacje o nowych produktach, pobrać elektroniczną dokumentację produktów oraz zapoznać się z listą imprez branżowych, w których uczestniczymy. Można również skorzystać z wyszukiwarki dystrybutorów na stronie aby znaleźć najbliższego, autoryzowanego dystrybutora. Gdy klienci myślą o szybkości, mocy i precyzji, myślą o pełnej jakości i o firmie WIDIA. Aby znaleźć najbliższego, autoryzowanego dystrybutora firmy WIDIA, należy skorzystać z wyszukiwarki dystrybutorów, dostępnej pod adresem v

8 Rozwiązania niestandardowe w zakresie frezowania narzędziami składanymi i obróbki otworów Jesteśmy zaangażowani w projektowanie i wytwarzanie specjalnych rozwiązań w zakresie frezowania i obróbki otworów, spełniających wysokie wymagania niektórych operacji frezowania oraz w wytwarzanie dedykowanych produktów. asi technolodzy eksperci ds. produkcji zajmujący się zastosowaniami praktycznymi, są dostępni do współpracy z klientami przy projektowaniu rozwiązań, zapewniających maksymalną wydajność i zdolność przetwórczą. Wyjątkowe atuty, takie jak własne urządzenia do nakładania wysokiej jakości powłok PVD (Ti, TiC, TiAI, AlTi oraz powłoki Z-coat), szeroki zakres surowców (stal, -E, stal spiekana ; węgliki spiekane, węgliki lutowane) oraz możliwość zastosowania szerokiej gamy średnic (od 0,25 mm do 75 mm) dają firmie WIDIA pozycję najlepszego partnera w branży wysokiej jakości narzędzi do specjalnych zastosowań. pecjalizujemy się w projektowaniu i produkcji specjalnych typów następujących narzędzi: Frezy trzpieniowe Frezy dostosowane do danego typu oprawki Wiertła z węglików spiekanych (proste i stopniowe) Frezy kształtowe Rozwiertaki Pogłębiacze arzędzia stożkowe Frezy do wykonywania gwintów vi

9 Odpowiedzialność za środowisko naturalne Jesteśmy poważnie zaangażowani w oferowanie produktów, które gwarantują odpowiedzialne traktowanie środowiska oraz umożliwiają uzyskiwanie wysokiej wydajności i stanowią sprawdzone, wartościowe rozwiązania. Dysponując kilkudziesięcioletnim doświadczeniem w branży narzędziowej i produkcyjnej synergicznie połączonym niezrównanymi konstrukcjami, oferujemy klientom najskuteczniejsze na rynku rozwiązania do zrównoważonej produkcji. Zrównoważona inżynieria Wiodąca pozycja w zakresie innowacji, konstrukcji oraz usług w zakresie narzędzi standardowych i niestandardowych. prawdzona metodologia i partnerstwo. Udane projektowanie wymaga planowania, pracy zespołowej oraz zdyscyplinowanej realizacji. Dzięki naszemu szerokiemu doświadczeniu w opracowywaniu i rozwijaniu nowych strategii projektów, jesteśmy pionierami w dziedzinie sprawdzonej metodologii mającej służyć Tobie pomocą w wytwarzaniu nowych produktów i ich szybkiemu wprowadzaniu na rynek. Dostarczane usługi są dokładnie opisywane i wspólnie uzgadniane przed rozpoczęciem projektu. Postęp i wyniki oceniamy formalnie, wspólnie z klientem, w czasie trwania projektu, z wykorzystaniem naszego systemu zarządzania. Dzięki naszym najlepszym w swej klasie procesom, doświadczysz przyspieszenia w wejściu na rynek, obniżysz ogólne koszty i zredukujesz ryzyko związane z implementacją nowych technologii. Preferowany dostawca Obsługujemy wszystkie główne rynki branżowe na świecie i jesteśmy preferowaną marką większości wymagających branż, w tym przemysłu lotniczego, wytwórców form i matryc, branży motoryzacyjnej, przemysłu ciężkiego, branży medycznej i przemysłu ogólnego. W swojej ponad 80-letniej historii, zasłużyliśmy na swoją reputację, zapewniając klientom ciągły dopływ nowych i wyjątkowych produktów oraz usług, opracowanych specjalnie, aby uzyskać maksymalną wydajność i skuteczność działań. Umożliwiliśmy naszym klientom zwiększenie konkurencyjności oraz zysków w ich branżach, dzięki skróceniu czasu produkcji części, zmniejszeniu liczby zmian narzędzi i przedłużeniu ich trwałości. Jesteśmy zaangażowani w dostarczanie narzędzi i usług, zapewniających całkowitą satysfakcję naszych klientów i z wielką przyjemnością przedstawiamy, w tym katalogu, niektóre z naszych najnowszych, przełomowych produktów. Więcej informacji o tym, jak te produkty mogą wpłynąć na wyniki firmy, można uzyskać już dzisiaj u lokalnego dystrybutora firmy WIDIA. vii

10

11 Frezy składane Wprowadzenie do frezowania narzędziami składanymi a2 A11 Frezy czołowe a13 A52 Frezy walcowo-czołowe A55 A97 Frezy ze spiralną krawędzią skrawającą a99 A117 Frezy do rowków a119 A130 Frezy do obróbki kształtowej a133 A203 Frezy do fazowania a205 A211 Frezy klasyczne a213 A225 Dodatkowe płytki a227 A229 A1

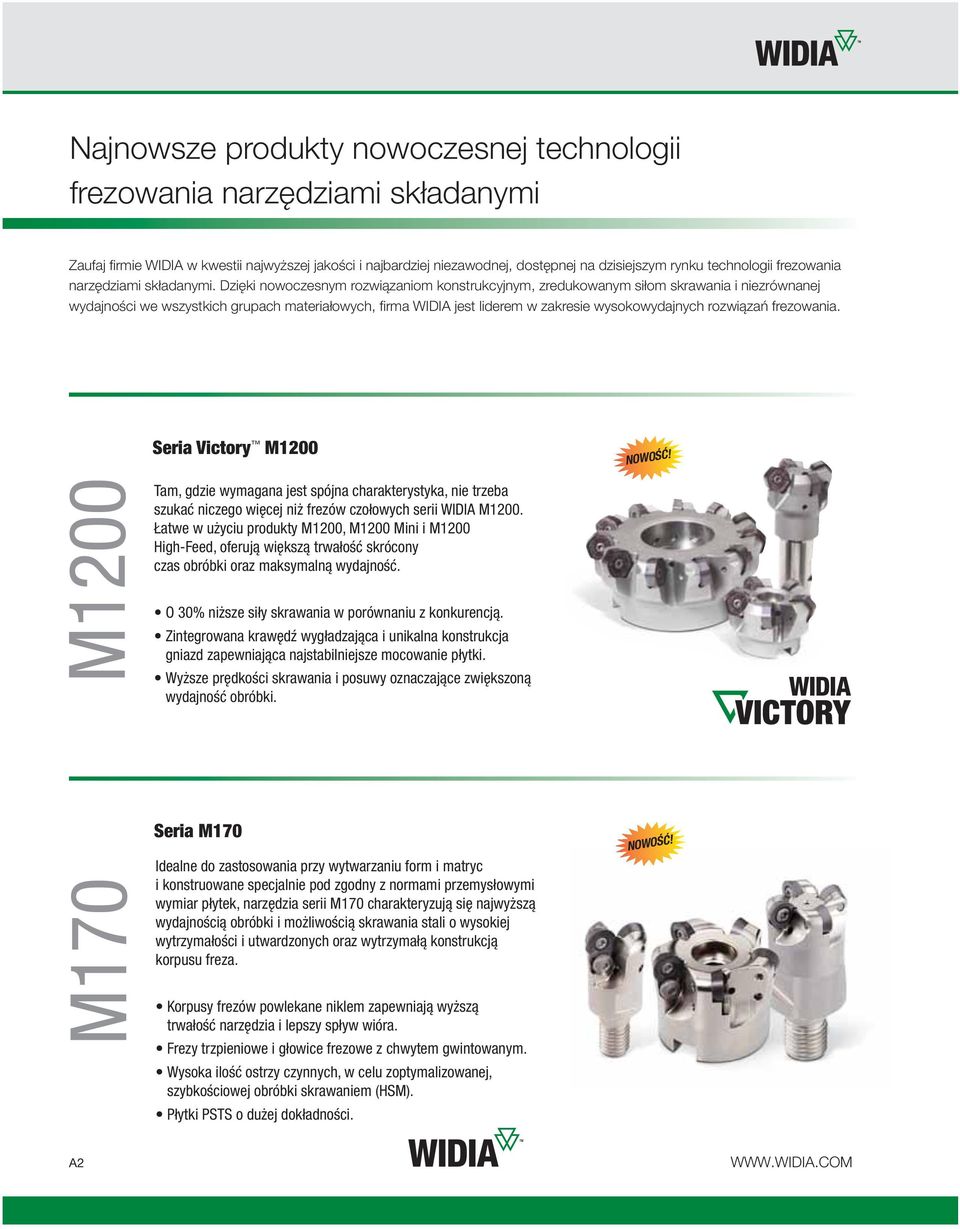

12 ajnowsze produkty nowoczesnej technologii frezowania narzędziami składanymi Zaufaj firmie WIDIA w kwestii najwyższej jakości i najbardziej niezawodnej, dostępnej na dzisiejszym rynku technologii frezowania narzędziami składanymi. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym, zredukowanym siłom skrawania i niezrównanej wydajności we wszystkich grupach materiałowych, firma WIDIA jest liderem w zakresie wysokowydajnych rozwiązań frezowania. eria Victory M1200 OWOŚĆ! M1200 Tam, gdzie wymagana jest spójna charakterystyka, nie trzeba szukać niczego więcej niż frezów czołowych serii WIDIA M1200. Łatwe w użyciu produkty M1200, M1200 Mini i M1200 igh-feed, oferują większą trwałość skrócony czas obróbki oraz maksymalną wydajność. O 30% niższe siły skrawania w porównaniu z konkurencją. Zintegrowana krawędź wygładzająca i unikalna konstrukcja gniazd zapewniająca najstabilniejsze mocowanie płytki. Wyższe prędkości skrawania i posuwy oznaczające zwiększoną wydajność obróbki. M170 eria M170 Idealne do zastosowania przy wytwarzaniu form i matryc i konstruowane specjalnie pod zgodny z normami przemysłowymi wymiar płytek, narzędzia serii M170 charakteryzują się najwyższą wydajnością obróbki i możliwością skrawania stali o wysokiej wytrzymałości i utwardzonych oraz wytrzymałą konstrukcją korpusu freza. Korpusy frezów powlekane niklem zapewniają wyższą trwałość narzędzia i lepszy spływ wióra. Frezy trzpieniowe i głowice frezowe z chwytem gwintowanym. Wysoka ilość ostrzy czynnych, w celu zoptymalizowanej, szybkościowej obróbki skrawaniem (M). Płytki PT o dużej dokładności. OWOŚĆ! A2

13 M690 owa wersja M690 Zaprojektowane z myślą o usprawnieniu nawet najtrudniejszych operacji frezowania, frezy walcowo-czołowe 90 serii M690 oferują optymalne odprowadzenie wióra, doskonałe wykończenie powierzchni walcowo-czołowych, swobodną pracę narzędzia i optymalne podparcie płytek. owe płytki DMX ze spiralnymi krawędziami skrawającymi. Doskonała opcja do frezowania rowków i frezowania kształtowego. Cztery krawędzie skrawające i kąty przystawienia 90. OWOŚĆ! M270 igh-feed OWOŚĆ! M270 eria narzędzi M270 obejmuje składane, kuliste i toroidalne narzędzia do obróbki zgrubnej i dokładnej, a także wykonane w najnowszej technologii płytki do skrawania z dużymi wartościami posuwu i wysoką wydajnością. Dostępne chwyty stalowe i z węglików spiekanych. Zwiększające wydajność dzięki płytkom igh-feed (F), oferowanym w standardzie. Maksymalna stabilność i dokładność w każdych warunkach frezowania. A3

14 Dobór właściwego frezu Frezy składane ajbardziej zaawansowane rozwiązania do frezowania w przemyśle Aby uzyskać niezrównaną jakość, wartość i wydajność, możesz zaufać firmie WIDIA, która oferuje najpełniejszą gamę niezawodnych narzędzi do obróbki metali. iezależnie od tego, jakie są Twoje wymagania dotyczące składanego narzędzia do frezowania, bądź pewny, że w tym łatwym w użyciu katalogu, znajdziesz odpowiednie rozwiązanie. Dla każdego rodzaju obróbki elementu obrabianego lub wyposażenia, oferujemy AJLEPZE na rynku narzędzia, skonstruowane tak, aby posiadały charakterystyki lepsze od konkurencji i zapewniały redukcję czasu obróbki oraz wyjątkową jakość powierzchni obrobionej. 1 Wybierz zastosowanie: Frezy czołowe Frezy walcowo-czołowe Frezy ze spiralną krawędzią skrawającą Frezy do rowków Frezy do obróbki kształtowej Frezy do fazowania 2 Identyfikacja materiału obrabianego: Każde narzędzie posiada siatkę materiałów obrabianych z literami wskazującymi materiały, które mogą być obrabiane za pomocą danego narzędzia. P M K tale tale nierdzewne Żeliwa Materiały nieżelazne topy żaroodporne Materiały hartowane azwa narzędzia Frezy czołowe Victory M1200 Maks. głębokość skrawania: 4,5 mm Kąt przystawienia: 45 Ilość mocowań płytki: 12 Średnica: 40 mm 315 mm P M K Zdjęcie produktu trony: A14, A24 A29 Ikony informacyjne (Rodzaj chwytu i możliwe operacje) Geometria płytki Zalecane zastosowanie LDJ Podstawowy wybór w przypadku materiałów nieżelaznych. zlifowana i polerowana powierzchnia natarcia. Geometrie płytki 3 Dobierz narzędzie w oparciu o wymaganą maksymalną głębokość skrawana i średnicę: Informacje zawarte w tym obszarze podają określone szczegóły, stanowiące przewodnik. Lokalizacja szczegółów dotyczących korpusów narzędzi, płytek i parametrów skrawania A4

15 Dobór korpusu narzędzia, płytki i parametrów skrawania Określanie parametrów skrawania Frezy składane 4 Dobierz korpus narzędzia: Wybierz średnicę (D1) i podziałkę (Z) ostrzy narzędzia. UWAGA: Upewnij się, że wybrałeś właściwy, dla swojej oprawki, rodzaj chwytu narzędzia. Oprawki narzędzi, patrz storna ε Dwanaście krawędzi skrawających w jednej płytce. Podstawowy wybór, w przypadku ogólnego frezowania płaszczyzn. iskie siły skrawania przy maksymalnej wydajności. Frezy czołowe eria Victory M1200 Korpusy narzędzi Victory M1200 ε ε numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D D4 D6 L Ap1 maks. Z obroty maks. wewnętrzne doprowadzenie chłodziwa Tak Tak ε Tak Tak kg 5 Wybierz płytki: A Dobierz typ płytek w oparciu o wymaganą geometrię krawędzi. B C Określ materiał elementu obrabianego. Opisy εmateriałów, patrz storna E34 w katalogu. Określ gatunek płytki. Czarna kropka w siatce materiałowej wskazuje podstawowe klasy, przeznaczone do skrawania tych materiałów. GJ-D P M K T5515 T6520 T6525 T6540 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AD 12 15,88 8,59 5,46 1,66 1,2 0,20 GJ090543AD 12 15,88 8,50 5,44 4,4 0,20 A pierwszy wybór wybór alternatywny B C 6 Określ parametry skrawania: A W oparciu o gatunek i geometrię krawędzi, określ wyjściowy posuw (fz) i prędkość skrawania (vc). Podstawowy wybór wyjściowych wartości posuwu zaznaczono pogrubioną czcionką. B C D Określ odpowiednią prędkość skrawania która pokazana jest w tej samej kolumnie, pod wielkością posuwu. Posuw i prędkość obowiązują dla ae 0,4 D1. Dla mniejszych wartości ae, wartości fz i vc, należy zmienić z użyciem współczynników podanych na dole strony. Alternatywnie, posuw można obliczyć korzystając z podanego wzoru. Frezy czołowe eria Victory M1200 Parametry skrawania Victory M1200 Geometria krawędzi Grupa materiałowa P Podstawowy wybór wyjściowych posuwów (fz) zaznaczono pogrubioną czcionką. Użyć odpowiedniej prędkości skrawania (vc). fz i vc obowiązują dla ae 0,4 D1. Dla mniejszych wartości ae, wartości fz i vc, należy przemnożyć przez podane niżej współczynniki: A posuw na ostrze fz (mm) vc (m/min) B D ae/d1 = fz-współczynnik vc-współczynnik 0,1 0,2 0,3 0,4 2 1,5 1,3 1 1,4 1,3 1,2 1,1 C A5

16 Frezowanie poradnik zastosowania Frezy czołowe Frezy czołowe Victory M1200 Mini Maks. głębokość skrawania: 3,5 mm Kąt przystawienia: 45 Ilość mocowań płytki: 12 Średnica: 25 mm 100 mm trony: A14, A16 A23 P M K Victory M1200 Maks. głębokość skrawania: 4,5 mm Kąt przystawienia: 45 Ilość mocowań płytki: 12 Średnica: 40 mm 315 mm trony: A14, A24 A29 P M K Victory M1200 igh-feed Maks. głębokość skrawania: 2,2 mm Kąt przystawienia: 14,5 Ilość mocowań płytki: 12 Średnica: 50 mm 160 mm trony: A14, A30 A32 P M K M640 Maks. głębokość skrawania: 4,8 mm Kąt przystawienia: 58 Ilość mocowań płytki: 6 Średnica: 32 mm 160 mm trony: A34 A41 P M K M Maks. głębokość skrawania: 6,4 mm Kąt przystawienia: 45 Ilość mocowań płytki: 4 Średnica: 20 mm 160 mm trony: A42, A44 A49 P M K M Maks. głębokość skrawania: 8,0 mm Kąt przystawienia: 45 Ilość mocowań płytki: 4 Średnica: 63 mm 160 mm trony: A42, A50 A52 P M K M68 E Maks. głębokość skrawania: 6,0 mm Kąt przystawienia: 45 Ilość mocowań płytki: 4 Średnica: 50 mm 315 mm trony: A214, A216 A218 (Rozdział: Frezy klasyczne) P M K M68 E Maks. głębokość skrawania: 6,0 mm Kąt przystawienia: 45 Ilość mocowań płytki: 4 Średnica: 50 mm 250 mm trony: A214, A220 A222 (Rozdział: Frezy klasyczne) P M K M68 E Maks. głębokość skrawania: 8,3 mm Kąt przystawienia: 45 Ilość mocowań płytki: 4 Średnica: 80 mm 315 mm trony: A214, A223 A225 (Rozdział: Frezy klasyczne) P M K A6

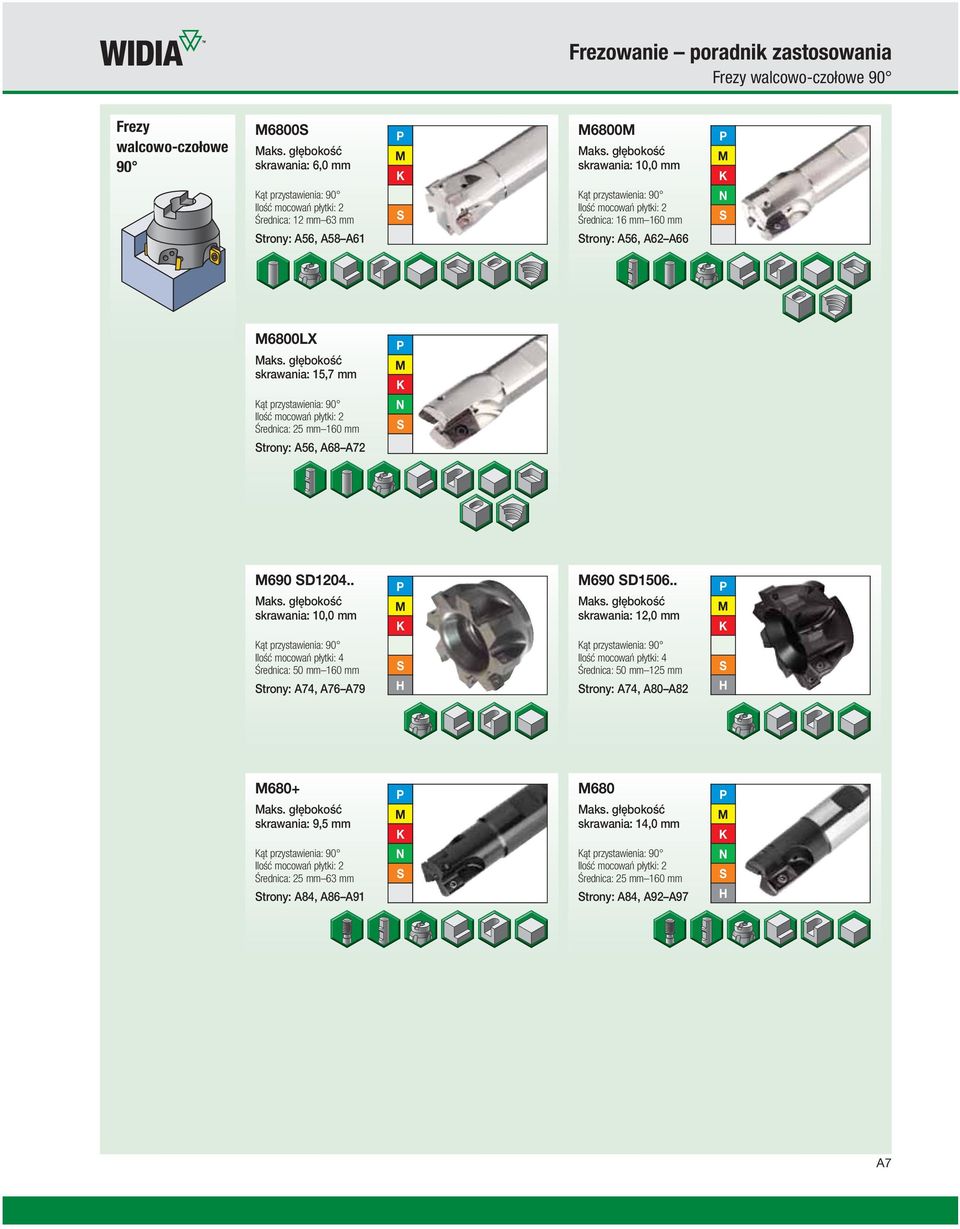

17 Frezowanie poradnik zastosowania Frezy walcowo-czołowe 90 Frezy walcowo-czołowe 90 M6800 Maks. głębokość skrawania: 6,0 mm Kąt przystawienia: 90 Ilość mocowań płytki: 2 Średnica: 12 mm 63 mm trony: A56, A58 A61 P M K M6800M Maks. głębokość skrawania: 10,0 mm Kąt przystawienia: 90 Ilość mocowań płytki: 2 Średnica: 16 mm 160 mm trony: A56, A62 A66 P M K M6800LX Maks. głębokość skrawania: 15,7 mm Kąt przystawienia: 90 Ilość mocowań płytki: 2 Średnica: 25 mm 160 mm trony: A56, A68 A72 P M K M690 D Maks. głębokość skrawania: 10,0 mm P M K M690 D Maks. głębokość skrawania: 12,0 mm P M K Kąt przystawienia: 90 Ilość mocowań płytki: 4 Średnica: 50 mm 160 mm trony: A74, A76 A79 Kąt przystawienia: 90 Ilość mocowań płytki: 4 Średnica: 50 mm 125 mm trony: A74, A80 A82 M680+ Maks. głębokość skrawania: 9,5 mm Kąt przystawienia: 90 Ilość mocowań płytki: 2 Średnica: 25 mm 63 mm trony: A84, A86 A91 P M K M680 Maks. głębokość skrawania: 14,0 mm Kąt przystawienia: 90 Ilość mocowań płytki: 2 Średnica: 25 mm 160 mm trony: A84, A92 A97 P M K A7

18 Frezowanie poradnik zastosowania Frezy ze spiralną krawędzią skrawającą i frezy do rowków Frezy spiralne M390 D Maks. głębokość skrawania: 117,0 mm Kąt przystawienia: 90 Ilość mocowań płytki: 4 Średnica: 50 mm 80 mm trony: A100 A105 P M K M300+ Maks. głębokość skrawania: 46,0 mm Kąt przystawienia: 90 Ilość mocowań płytki: 2 Średnica: 25 mm 40 mm trony: A106, A108 A111 P M K M300 Maks. głębokość skrawania: 112,0 mm Kąt przystawienia: 90 Ilość mocowań płytki: 2 Średnica: 50 mm 80 mm trony: A106, A112 A117 P M K Frezy do rowków M16 Zakres szerokości rowków: 11,0 mm 21,9 mm Ilość mocowań płytki: 2 Średnica: 25 mm 50 mm trony: A120 A124 P M K M94 Zakres szerokości rowków: 2,73 mm 5,23 mm Ilość mocowań płytki: 3 Średnica: 25 mm 80 mm trony: A126 A130 P M K A8

19 Frezowanie poradnik zastosowania Frezy do obróbki kształtowej Frezy do obróbki kształtowej M170 RD07.. Maks. głębokość skrawania: 3,5 mm Średnica: 12 mm 35 mm trony: A134, A136 A143 P M K M170 RD Maks. głębokość skrawania: 5,0 mm Średnica: 20 mm 52 mm trony: A134, A144 A149 P M K M170 RD12T3.. Maks. głębokość skrawania: 6,0 mm Średnica: 24 mm 100 mm trony: A134, A150 A155 P M K M170 RD Maks. głębokość skrawania: 8,0 mm Średnica: 32 mm 125 mm trony: A134, A156 A159 P M K Frezy kuliste M270 Maks. głębokość skrawania: 5,0 mm 16,0 mm Średnica: 10 mm 32 mm trony: A160, A162 A167 P M K Frezy toroidalne M270 Maks. głębokość skrawania: 0,3 mm 4,0 mm Średnica: 10 mm 20 mm trony: A160, A170 A173 P K M270 igh-feed Maks. głębokość skrawania: 0,6 mm 1,1 mm P M K Średnica: 10 mm 20 mm trony: A160, A174 A179 A9

20 Frezowanie poradnik zastosowania Frezy do obróbki kształtowej i frezy do fazowania Frezy do obróbki kształtowej M100 RD Maks. głębokość skrawania: 4,0 mm Średnica: 12 mm 16 mm trony: A180, A182 A184 P M K M100 RD Maks. głębokość skrawania: 5,0 mm Średnica: 20 mm 30 mm trony: A180, A186 A189 P M K M100 RD Maks. głębokość skrawania: 6,0 mm Średnica: 24 mm 125 mm trony: A180, A190 A195 P M K M100 RD Maks. głębokość skrawania: 8,0 mm Średnica: 32 mm 125 mm trony: A180, A196 A199 P M K M100 RC Maks. głębokość skrawania: 8,0 mm Średnica: 50 mm 200 mm trony: A180, A200 A203 P M K Frezy do ukosowań M25 D Maks. głębokość skrawania: 6,4 mm Kąt przystawienia: 45 Ilość mocowań płytki: 4 Średnica: 25 mm 40 mm trony: A206, A208 A211 P M K M25 P Maks. głębokość skrawania: 8,3 mm Kąt przystawienia: 45 Ilość mocowań płytki: 4 Średnica: 50 mm 63 mm trony: A206, A209 A211 P M K A10

21 Doradztwo techniczne dla klientów Uzyskaj szybkie i niezawodne odpowiedzi dotyczące twoich najtrudniejszych problemów z obróbką metalu. asz zespół Doradztwa technicznego dla klientów (CA) jest wiodącym punktem pomocy w dziedzinie obróbki metali, w zakresie rozwiązań dotyczących zastosowania narzędzi i rozwiązywania problemów! Łatwy dostęp do sprawdzonego doświadczenia w obróbce matali. Doskonałość na poziomie serwisu. ajlepsze, w swojej klasie, narzędzia i technologie wsparcia aplikacji. Doskonałość na poziomie serwisu: zybka odpowiedz przez telefon. zybkie rozwiązania techniczne. prawne zarządzanie przypadkami. Oferowane usługi: Dobór narzędzi. Parametry operacyjne. Rozwiązywanie problemów. Optymalizacja procesów. Wsparcie w zakresie osprzętu. ajlepsze, w swojej klasie, narzędzia i technologie wsparcia: Eksperci w zakresie wydajności narzędzi. Baza danych materiałowych. Kalkulatory dla danych aplikacji. A11

22

23 Frezowanie frezami składanymi Frezy czołowe eria M A14 A32 M1200 Mini A16 A23 M A24 A29 M1200 igh-feed a30 A32 eria M A34 A41 eria M A42 A52 M A44 A49 M A50 A52 A13

24 Frezy Milling czołowe Application Guide eria Victory M1200 wprowadzenie Jedna seria spełnia wszelkie potrzeby w zakresie frezowania czołowego eria M1200 Frezy czołowe serii M1200 firmy WIDIA, globalnego lidera w zakresie frezowania czołowego, dostępne są w odmianach M1200, M1200 Mini i M1200 igh-feed, zapewniających maksymalną wydajność. Win with Widia M1200 iskie siły skrawania i krótsze czasy obróbki. Rozwiązania dopasowane do wszystkich grup materiałowych. Poprawiona trwałość i zwiększona wydajność. Doprowadzanie chłodziwa przez narzędzie. ieskomplikowane, szybkie i dokładne mocowanie płytek przy użyciu jednej śruby. Dwanaście rzeczywistych krawędzi skrawających, oferowane najnowsze technologie, takie jak specjalne przygotowanie krawędzi skrawającej i precyzyjne płytki PT. A14

25 Milling Application Frezy czołowe Guide eria Victory M1200 wprowadzenie Frezy czołowe Victory M1200 Mini Maks. głębokość skrawania: 3,5 mm Kąt przystawienia: 45 Ilość mocowań płytki: 12 Średnica: 25 mm 100 mm trony: A16 A23 Geometria płytki LDJ LD 32LD Victory M1200 Maks. głębokość skrawania: 4,5 mm Kąt przystawienia: 45 Ilość mocowań płytki: 12 Średnica: 40 mm 315 mm trony: A24 A29 P M K Zalecane zastosowanie Podstawowy wybór w przypadku obróbki aluminium i materiałów nieżelaznych. zlifowana i polerowana powierzchnia natarcia. Podstawowy wybór w przypadku obróbki lekkiej i obróbki stali nierdzewnych. Geometria zoptymalizowana dla lekkiej obróbki, w której wymagana jest większa ochrona naroży. Duży promień naroża zamiast krawędzi dogładzającej. P M K Geometria płytki GD D 32D LDJ3W LD3W Geometria płytki GD D Zalecane zastosowanie Podstawowy wybór w przypadku obróbki ogólnej stali i żeliw. ajlepsza opcja do zastosowań ogólnych. Podstawowy wybór w przypadku obróbki ciężkiej. Geometria zoptymalizowana dla ciężkiej obróbki, w której wymagana jest większa ochrona naroża. Duży promień naroża zamiast krawędzi dogładzającej. Płytki wygładzające do dokładnej obróbki aluminium i metali nieżelaznych. Płytki wygładzające do dokładnej obróbki stali, stali nierdzewnych i żeliw. Zalecane zastosowanie Podstawowy wybór w przypadku obróbki ogólnej stali i żeliw. ajlepsza opcja do zastosowań ogólnych. Podstawowy wybór w przypadku obróbki ciężkiej. Frezowanie frezami składanymi Frezy czołowe Geometria płytki LDJ Zalecane zastosowanie Duży promień naroża zamiast krawędzi dogładzającej. zlifowana i polerowana powierzchnia natarcia. 43D LDJ3W Geometria zoptymalizowana dla ciężkiej obróbki, w której wymagana jest większa ochrona naroża. Duży promień naroża zamiast krawędzi dogładzającej. Płytki wygładzające do dokładnej obróbki aluminium i metali nieżelaznych. LD Podstawowy wybór w przypadku obróbki lekkiej. iskie siły skrawania. GD3W Płytki wygładzające do dokładnej obróbki stali, stali nierdzewnych i żeliw. Victory M1200F Maks. głębokość skrawania: 2,2 mm Kąt przystawienia: 14,5 Ilość mocowań płytki: 12 Średnica: 50 mm 160 mm trony: A30 A32 P M K Geometria płytki GD D Zalecane zastosowanie Podstawowy wybór w przypadku frezowania czołowego z dużym posuwem stali nierdzewnych i superstopów. Alternatywny wybór w przypadku frezowania czołowego z dużym posuwem stali i żeliw. Geometria płytki LDJ Zalecane zastosowanie Podstawowy wybór w przypadku materiałów nieżelaznych. zlifowana i polerowana powierzchnia natarcia. 43D Podstawowy wybór w przypadku frezowania czołowego z dużym posuwem stali i żeliw. Duży promień naroża. ajlepsza opcja do zastosowań ogólnych.

26 Frezy czołowe eria Victory M1200 Korpusy narzędzi Victory M1200 Mini Frezowanie frezami składanymi Frezy czołowe Płytki z dwunastoma krawędziami skrawającymi. Podstawowy wybór w przypadku frezowania przy małych głębokościach skrawania. Maksymalna ilość ostrzy na średnicę. Victory M1200 Mini wewnętrzne numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D DPM G3X L1 WF Ap1 maks. Z obroty maks. doprowadzenie chłodziwa kg M1200D025Z02M ,0 M , Tak 0, M1200D025Z03M ,0 M , Tak 0, M1200D032Z03M ,0 M , Tak 0, M1200D032Z04M ,0 M , Tak 0, M1200D040Z04M ,0 M , Tak 0, M1200D040Z05M ,0 M , Tak 0,3 Victory M1200 Mini Części zamienne D1 śruba mocująca płytkę m klucz Torx , , , Victory M1200 Mini L wewnętrzne numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D L L2 Ap1 maks. Z obroty maks. doprowadzenie chłodziwa kg M1200D025Z02B , Tak 0, M1200D025Z03B , Tak 0, M1200D032Z03B , Tak 0, M1200D032Z04B , Tak 0,4 Victory M1200 Mini Części zamienne D1 śruba mocująca płytkę m klucz Torx , , A16

27 Frezy czołowe eria Victory M1200 Korpusy narzędzi Victory M1200 Mini Płytki z dwunastoma krawędziami skrawającymi. Podstawowy wybór w przypadku frezowania przy małych głębokościach skrawania. Maksymalna ilość ostrzy na średnicę. Victory M1200 Mini wewnętrzne numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D L Ap1 maks. Z obroty maks. doprowadzenie chłodziwa kg M1200D025Z02A2007L , Tak 0, M1200D025Z03A2007L , Tak 0, M1200D025Z02A2507L , Tak 0, M1200D025Z03A2507L , Tak 0, M1200D032Z03A2507L , Tak 0, M1200D032Z04A2507L , Tak 0,5 Victory M1200 Mini Części zamienne Frezowanie frezami składanymi Frezy czołowe D1 śruba mocująca płytkę m klucz Torx , , A17

28 Frezy czołowe eria Victory M1200 Korpusy narzędzi Victory M1200 Mini Frezowanie frezami składanymi Frezy czołowe Płytki z dwunastoma krawędziami skrawającymi. Podstawowy wybór w przypadku frezowania przy małych głębokościach skrawania. Maksymalna ilość ostrzy na średnicę. Victory M1200 Mini wewnętrzne numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D D6 L Ap1 maks. Z obroty maks. doprowadzenie chłodziwa kg M1200D040Z , Tak 0, M1200D040Z , Tak 0, M1200D050Z , Tak 0, M1200D050Z , Tak 0, M1200D050Z , Tak 0, M1200D063Z , Tak 0, M1200D063Z , Tak 0, M1200D063Z , Tak 0, M1200D080Z , Tak 1, M1200D080Z , Tak 1, M1200D080Z , Tak 1, M1200D100Z , Tak 1, M1200D100Z , Tak 1, M1200D100Z , Tak 1,8 Victory M1200 Mini Części zamienne D1 śruba mocująca płytkę m klucz Torx śruba mocująca i doprowadzająca chłodziwo śruba C z rowkiem doprowadzającym chłodziwo , , , , , A18

29 Frezy czołowe eria Victory M1200 Płytki Victory M1200 Mini GJ-LDJ GJ-LD pierwszy wybór wybór alternatywny P M K oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0704AFLDJ 12 12,70 6,80 4,48 1,60 1,2 0,08 pierwszy wybór wybór alternatywny T6501 TM-U P M K Frezowanie frezami składanymi Frezy czołowe T5515 T6505 T6510 T6520 T6525 T6540 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0704AELD 12 12,70 6,80 4,43 1,60 1,2 0,08 GJ070432AELD 12 12,70 6,80 4,48 3,2 0,08 PJ-GD pierwszy wybór wybór alternatywny P M K T5515 T6510 T6520 T6540 T7535 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm PJ0704AGD 12 12,70 6,80 4,45 1,27 1,2 0,10 PJ-D pierwszy wybór wybór alternatywny P M K T5515 T6510 T6520 T6540 T7535 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm PJ0704AD 12 12,70 6,80 4,41 1,25 1,2 0,14 PJ070432AD 12 12,70 6,80 4,42 3,2 0,14 A19

30 Frezy czołowe eria Victory M1200 Płytki Victory M1200 Mini Frezowanie frezami składanymi Frezy czołowe XGJ-LDJ-3 Wiper pierwszy wybór wybór alternatywny P M K oznaczenie katalogowe krawędzie skrawające* D L10 B Rε XGJ0704AFLDJ3W 3 12,70 6,78 4,47 6,78 1,3 *3 prawe i 3 lewe krawędzie skrawające XGJ-LD3 Wiper pierwszy wybór wybór alternatywny T6501 TM-U P M K T5515 T6510 T6520 T6525 T6540 oznaczenie katalogowe krawędzie skrawające* D L10 B Rε XGJ0704AELD3W 3 12,70 6,78 4,47 6,78 1,3 *3 prawe i 3 lewe krawędzie skrawające A20

31 Frezy czołowe serii Victory M1200 M M1200 igh-feed M1200 Mini Dwanaście krawędzi skrawających na płytkę pracują ciszej, przy większych prędkościach skrawania i posuwach, zużywając mniej mocy w porównaniu z JAKĄKOLWIEK, konkurencyjną ofertą narzędzi z płytkami dwustronnymi. Wydajność: wyjątkowe tworzenie i usuwanie wióra w przypadku obróbki w każdym materiale. Działanie: znakomita jakość powierzchni obrobionej. Wartość: wyjątkowa trwałość narzędzia w przypadku wszystkich elementów obrabianych i warunków skrawania. M1200 igh-feed M1200 Mini Posuwy do 2,5 mm na ostrze. Idealne do obróbki z małą głębokością Kąt przystawienia 15º, umożliwia skrawania. doskonałe formowanie wióra. Osiowa głębokość skrawania do 3,5 mm. Aby dowiedzieć się więcej o naszych innowacjach, prosimy o kontakt z autoryzowanym dystrybutorem narzędzi lub odwiedzenie strony Win with Widia

32 Frezy czołowe eria Victory M1200 Parametry skrawania Victory M1200 Mini Frezowanie frezami składanymi Frezy czołowe T5515 T6501 T6505 T6510 T6520 Geometria krawędzi posuw na ostrze Fz [mm/ostrze]..ldj 0,06 0,10 0,30..LD 0,08 0,15 0,25 0,08 0,10 0,25 0,09 0,17 0,28 0,09 0,17 0,29..GD 0,12 0,20 0,35 0,13 0,22 0,39 0,14 0,23 0,40..D 0,18 0,25 0,55 0,20 0,28 0,61 0,21 0,29 0,64 Grupa materiałowa Vc [m/min] P M K Podstawowy wybór wyjściowych wartości posuwu (fz) zaznaczono pogrubioną czcionką. Zastosuj odpowiednią wartość prędkości skrawania (Vc). Wartości fz i Vc obowiązują dla ae 0,4 D1. Dla mniejszych wartości ae, wartości fz i Vc, należy przemnożyć przez podane niżej współczynniki: ae/d1 = 0,1 0,2 0,3 0,4 fz-współczynnik 2 1,5 1,3 1 vc-współczynnik 1,4 1,3 1,2 1,1 A22

33 Frezy czołowe eria Victory M1200 Parametry skrawania Victory M1200 Mini T6525 T6540 T7535 TM-U posuw na ostrze Fz [mm/ostrze] Geometria krawędzi 0,06 0,10 0,30..LDJ 0,08 0,12 0,25 0,11 0,17 0,33 0,10 0,15 0,30..LD 0,10 0,17 0,29 0,13 0,22 0,39 0,12 0,20 0,35..GD 0,15 0,21 0,50 0,20 0,28 0,66 0,18 0,25 0,60..D Vc [m/min] Grupa materiałowa P M K Frezowanie frezami składanymi Frezy czołowe A23

34 Frezy czołowe eria Victory M1200 Korpusy narzędzi Victory M1200 Frezowanie frezami składanymi Frezy czołowe Płytki z dwunastoma krawędziami skrawającymi. Podstawowy wybór, w przypadku ogólnego frezowania płaszczyzn. iskie siły skrawania przy maksymalnej wydajności. Victory M1200 wewnętrzne numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D L L2 Ap1 maks. Z obroty maks. doprowadzenie chłodziwa kg M1200D040Z03B , Tak 0, M1200D040Z04B , Tak 0,5 Victory M1200 Części zamienne D1 śruba mocująca płytkę m klucz Torx śruba mocująca , A24

35 Frezy czołowe eria Victory M1200 Korpusy narzędzi Victory M1200 Płytki z dwunastoma krawędziami skrawającymi. Podstawowy wybór, w przypadku ogólnego frezowania płaszczyzn. iskie siły skrawania przy maksymalnej wydajności. Victory M1200 wewnętrzne numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D D4 D6 L Ap1 maks. Z obroty maks. doprowadzenie chłodziwa kg M1200D040Z , Tak 0, M1200D040Z , Tak 0, M1200D050Z , Tak 0, M1200D050Z , Tak 0, M1200D063Z , Tak 0, M1200D063Z , Tak 0, M1200D063Z , Tak 0, M1200D080Z , Tak 1, M1200D080Z , Tak 1, M1200D080Z , Tak 1, M1200D100Z , Tak 1, M1200D100Z , Tak 1, M1200D100Z , Tak 1, M1200D125Z , Tak 2, M1200D125Z , Tak 2, M1200D125Z , Tak 2, M1200D160Z , , Tak 4, M1200D160Z , , Tak 4, M1200D200Z , , Tak 6, M1200D250Z , , Tak 9, M1200D315Z , , Tak 22,9 Frezowanie frezami składanymi Frezy czołowe Victory M1200 Części zamienne D1 śruba mocująca płytkę m klucz Torx śruba mocująca i doprowadzająca chłodziwo pokrywa doprowadzająca chłodziwo śruba C z rowkiem doprowadzającym chłodziwo , , , , , , , , , , A25

36 Frezy czołowe eria Victory M1200 Płytki Victory M1200 Frezowanie frezami składanymi Frezy czołowe GJ-LDJ GJ-LD pierwszy wybór wybór alternatywny P M K oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AFLDJ 12 15,88 9,00 5,56 1,80 1,2 0,08 pierwszy wybór wybór alternatywny T6501 TM-U P M K T5515 T6520 T6525 T6540 T7535 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AELD 12 15,88 9,00 5,56 1,80 1,2 0,10 PJ-GD pierwszy wybór wybór alternatywny P M K T5515 T6520 T6540 T7535 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm PJ0905AGD 12 15,88 8,58 5,56 1,80 1,2 0,15 A26

37 Frezy czołowe eria Victory M1200 Płytki Victory M1200 GJ-GD PJ-D pierwszy wybór wybór alternatywny P M K T5515 T6520 T6525 T6540 T7535 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AGD 12 15,88 9,00 5,56 1,80 1,2 0,15 pierwszy wybór wybór alternatywny P M K Frezowanie frezami składanymi Frezy czołowe T5515 T6520 T6540 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm PJ0905AD 12 15,88 8,59 5,46 1,66 1,2 0,20 PJ090543AD 12 15,88 8,50 5,44 4,3 0,20 GJ-D pierwszy wybór wybór alternatywny P M K T5515 T6520 T6525 T6540 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AD 12 15,88 8,59 5,46 1,66 1,2 0,20 GJ090543AD 12 15,88 8,50 5,44 4,4 0,20 A27

38 Frezy czołowe eria Victory M1200 Płytki Victory M1200 Frezowanie frezami składanymi Frezy czołowe XGJ-LDJ3 Wiper pierwszy wybór wybór alternatywny oznaczenie katalogowe krawędzie skrawające* D L10 B Rε XGJ0905AFLDJ3W 3 15,88 9,60 6,35 6,00 1,6 *3 prawe i 3 lewe krawędzie skrawające. XGJ-GD3 Wiper pierwszy wybór wybór alternatywny P M K T6501 TM-U P M K T6510 T6520 T6525 T6540 oznaczenie katalogowe krawędzie skrawające* D L10 B Rε XGJ0905AGD3W 3 15,88 9,60 6,35 6,00 1,6 *3 prawe i 3 lewe krawędzie skrawające. A28

39 Frezy czołowe eria Victory M1200 Parametry skrawania Victory M1200 T5515 T6501 T6510 T6520 T6525 T6540 T7535 TM-U Geometria krawędzi posuw na ostrze Fz [mm/ostrze]..ldj 0,08 0,12 0,30 0,08 0,12 0,30..LD 0,12 0,20 0,40 0,13 0,22 0,44 0,14 0,23 0,46 0,10 0,17 0,33 0,13 0,22 0,44 0,12 0,20 0,40..GD 0,15 0,25 0,50 0,17 0,28 0,55 0,17 0,29 0,58 0,12 0,21 0,41 0,17 0,28 0,55 0,15 0,25 0,50..D 0,20 0,30 0,60 0,22 0,33 0,66 0,23 0,35 0,69 0,17 0,25 0,50 0,22 0,33 0,66 0,20 0,30 0,60 Grupa materiałowa Vc [m/min] P M K Podstawowy wybór wyjściowych wartości posuwu (fz) zaznaczono pogrubioną czcionką. Zastosuj odpowiednią wartość prędkości skrawania (Vc). Wartości fz i Vc obowiązują dla ae 0,4 D1. Dla mniejszych wartości ae, wartości fz i Vc, należy przemnożyć przez podane niżej współczynniki: Frezowanie frezami składanymi Frezy czołowe ae/d1 = 0,1 0,2 0,3 0,4 fz-współczynnik 2 1,5 1,3 1 vc-współczynnik 1,4 1,3 1,2 1,1 A29

40 Frezy czołowe eria Victory M1200 Korpusy narzędzi Victory M1200F Frezowanie frezami składanymi Frezy czołowe Płytki z dwunastoma krawędziami skrawającymi. Obróbka z dużymi posuwami przy zgrubnym frezowaniu płaszczyzn. tandardowe płytki M1200. Victory M1200F wewnętrzne numer zamówieniowy oznaczenie katalogowe D1 D1 maks. D D6 L Ap1 maks. Z obroty maks. doprowadzenie chłodziwa kg M1200F050Z , Tak 0, M1200F063Z , Tak 0, M1200F080Z , Tak 1, M1200F100Z , Tak 1, M1200F125Z , Tak 3, M1200F160Z , Tak 5,1 Victory M1200F Części zamienne D1 śruba mocująca płytkę m klucz Torx śruba mocująca i doprowadzająca chłodziwo pokrywa doprowadzająca chłodziwo śruba C z rowkiem doprowadzającym chłodziwo , , , , , , A30

41 Frezy czołowe eria Victory M1200 Płytki Victory M1200 GJ-LDJ PJ-GD pierwszy wybór wybór alternatywny P M K oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AFLDJ 12 15,88 9,00 5,56 1,80 1,2 0,08 pierwszy wybór wybór alternatywny T6501 TM-U P M K T5515 T6520 T6540 T7535 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm PJ0905AGD 12 15,88 8,58 5,56 1,80 1,2 0,15 Frezowanie frezami składanymi Frezy czołowe GJ-GD pierwszy wybór wybór alternatywny P M K T5515 T6520 T6525 T6540 T7535 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AGD 12 15,88 9,00 5,56 1,80 1,2 0,15 PJ-D pierwszy wybór wybór alternatywny P M K T5515 T6520 T6540 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm PJ0905AD 12 15,88 8,59 5,46 1,66 1,2 0,20 PJ090543AD 12 15,88 8,50 5,44 4,3 0,20 GJ-D pierwszy wybór wybór alternatywny P M K T5515 T6520 T6525 T6540 oznaczenie katalogowe ilość krawędzi skrawających D L10 B Rε hm GJ0905AD 12 15,88 8,59 5,46 1,66 1,2 0,20 GJ090543AD 12 15,88 8,50 5,44 4,4 0,20 A31

42 Frezy czołowe eria Victory M1200 Parametry skrawania Victory M1200F Frezowanie frezami składanymi Frezy czołowe T5515 T6501 T6510 T6520 T6525 T6540 T7535 TM-U Geometria krawędzi posuw na ostrze Fz [mm/ostrze]..ldj 0,20 0,45 1,00 0,20 0,45 1,00..GD 0,50 0,85 1,80 0,55 0,95 1,95 0,60 1,00 2,00 0,40 0,75 1,50 0,55 1,00 2,00 0,50 0,85 1,80..D 0,65 1,20 2,50 0,70 1,30 2,75 0,75 1,35 2,80 0,55 1,00 2,00 0,70 1,30 2,80 0,65 1,20 2,50 Grupa materiałowa Vc [m/min] P M K Podstawowy wybór wyjściowych wartości posuwu (fz) zaznaczono pogrubioną czcionką. Zastosuj odpowiednią wartość prędkości skrawania (Vc). Wartości fz i Vc obowiązują dla ae 0,4 D1. Dla mniejszych wartości ae, wartości fz i Vc, należy przemnożyć przez podane niżej współczynniki: ae/d1 = 0,1 0,2 0,3 0,4 fz-współczynnik 2 1,5 1,3 1 vc-współczynnik 1,4 1,3 1,2 1,1 A32

43 W sieci zybka, bezpłatna i łatwa rejestracja Możesz w prosty sposób zarejestrować się na stronie aby uzyskać pełny dostęp do funkcji naszego portalu. Znajdź w swoim regionie autoryzowanego dystrybutora WIDIA Firm WIDIA Products Group oferuje, na całym świecie, produkty i usługi klasy światowej. asi dystrybutorzy znają nas, ale co ważniejsze, znają Ciebie. Wiedzą oni lepiej niż ktokolwiek w przemyśle, jak wykorzystać globalną siłę firmy WIDIA do pracy dla Ciebie w Twoim przemyśle, regionie i dla Twojej firmy. kontaktuj się z nami asi klienci są dla nas ważni. Chcemy zaoferować Tobie najlepszą obsługę klienta w przemyśle. Jeżeli masz pytania lub uwagi, prześlij je do nas. Postaramy się, w ciągu 24 godzin, odpowiedzieć na wszelkie zapytania. Produkty WIDIA iezależnie od tego, czy wykonywaną operacją jest toczenie, frezowanie czy wiercenie otworów, produkty marki WIDIA są wysokowydajnym narzędziem, którego potrzebujesz. Oferujemy rozwiązania standardowe i niestandardowe dla ogólnego rynku inżynierskiego. Odwiedź stronę A33

44 Frezy czołowe eria M640 wprowadzenie Małe siły skrawania eria M640 Platforma M640 jest podstawowym wyborem w przypadku zapotrzebowania na dużą wydajność, wyjątkową jakość powierzchni i lekką pracę narzędzia. Dzięki sześciu skutecznym krawędziom skrawającym oraz udoskonalonej konstrukcji korpusu, narzędzie to jest idealne nawet w maszynach o niskiej mocy. Duży kąt natarcia oznacza ekstremalnie niskie siły skrawania. Dostępny z geometriami i w gatunkach do wszystkich zastosowań. ieskomplikowane, szybkie i dokładne mocowanie płytek. M640 Wszystkie gniazda skrawane są w ulepszonym materiale, co zapewnia doskonałą dokładność i wytrzymałość gniazda. Doprowadzanie chłodziwa przez narzędzie dla narzędzi o średnicy do 80 mm. Płytki wygładzające o niskiej sile skrawania: pecjalna konstrukcja krawędzi wygładzającej, zapewniająca bardzo delikatne i wydajne skrawanie w obróbce dokładnej. ześć wydajnych krawędzi skrawających. Optymalna konstrukcja korpusu narzędzia, wykonana z użyciem najnowszych technologii. Jedna śruba umożliwia szybkie i dokładne mocowanie płytek. Wysokododatni kąt natarcia: Bardzo niskie siły skrawania. Do maszyn o niskiej mocy, jednostek napędzanych w przypadku słabego mocowania. Łamacz wióra i gatunki do wszystkich zastosowań. Doprowadzanie chłodziwa przez narzędzie dla narzędzi o średnicy do 80 mm. A34
