OTWORNICE. profiline

Transkrypt

1 OTWORNICE profiline

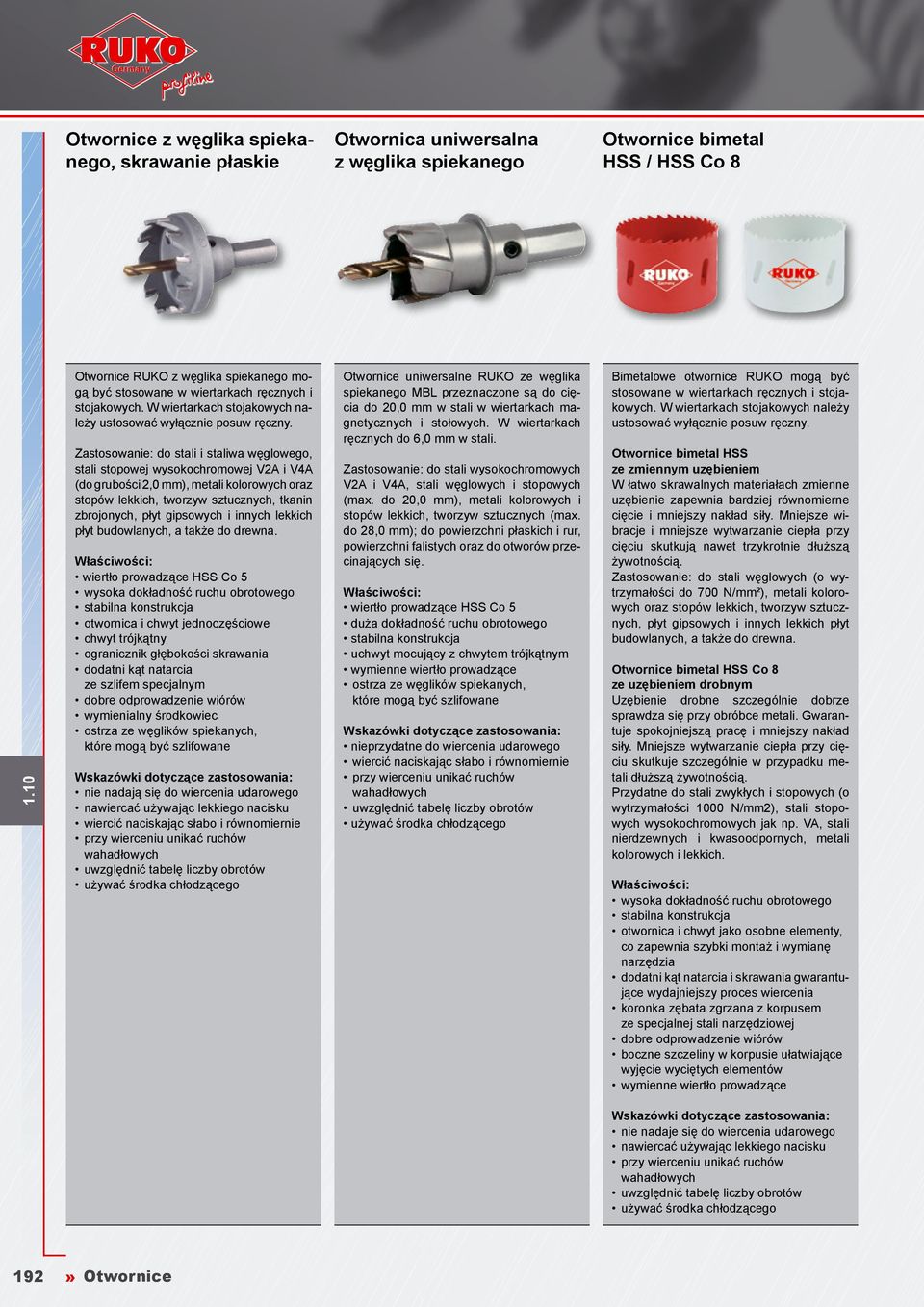

2 z węglika spiekanego, skrawanie płaskie Otwornica uniwersalna z węglika spiekanego bimetal HSS / HSS Co 8 RUKO z węglika spiekanego mogą być stosowane w wiertarkach ręcznych i stojakowych. W wiertarkach stojakowych należy ustosować wyłącznie posuw ręczny. Zastosowanie: do stali i staliwa węglowego, stali stopowej wysokochromowej V2A i V4A (do grubości 2,0 ), metali kolorowych oraz stopów lekkich, tworzyw sztucznych, tkanin zbrojonych, płyt gipsowych i innych lekkich płyt budowlanych, a także do drewna. Właściwości: wiertło prowadzące HSS Co 5 wysoka dokładność ruchu obrotowego stabilna konstrukcja otwornica i chwyt jednoczęściowe chwyt trójkątny ogranicznik głębokości skrawania dodatni kąt natarcia ze szlifem specjalnym dobre odprowadzenie wiórów wymienialny środkowiec ostrza ze węglików spiekanych, które mogą być szlifowane Wskazówki dotyczące zastosowania: nie nadają się do wiercenia udarowego nawiercać używając lekkiego nacisku wiercić naciskając słabo i równomiernie przy wierceniu unikać ruchów wahadłowych uwzględnić tabelę liczby obrotów używać środka chłodzącego uniwersalne RUKO ze węglika spiekanego MBL przeznaczone są do cięcia do 20,0 w stali w wiertarkach magnetycznych i stołowych. W wiertarkach ręcznych do 6,0 w stali. Zastosowanie: do stali wysokochromowych V2A i V4A, stali węglowych i stopowych (max. do 20,0 ), metali kolorowych i stopów lekkich, tworzyw sztucznych (max. do 28,0 ); do powierzchni płaskich i rur, powierzchni falistych oraz do otworów przecinających się. Właściwości: wiertło prowadzące HSS Co 5 duża dokładność ruchu obrotowego stabilna konstrukcja uchwyt mocujący z chwytem trójkątnym wymienne wiertło prowadzące ostrza ze węglików spiekanych, które mogą być szlifowane Wskazówki dotyczące zastosowania: nieprzydatne do wiercenia udarowego wiercić naciskając słabo i równomiernie przy wierceniu unikać ruchów wahadłowych uwzględnić tabelę liczby obrotów używać środka chłodzącego Bimetalowe otwornice RUKO mogą być stosowane w wiertarkach ręcznych i stojakowych. W wiertarkach stojakowych należy ustosować wyłącznie posuw ręczny. bimetal HSS ze zmiennym uzębieniem W łatwo skrawalnych materiałach zmienne uzębienie zapewnia bardziej równomierne cięcie i mniejszy nakład siły. Mniejsze wibracje i mniejsze wytwarzanie ciepła przy cięciu skutkują nawet trzykrotnie dłuższą żywotnością. Zastosowanie: do stali węglowych (o wytrzymałości do 700 N/²), metali kolorowych oraz stopów lekkich, tworzyw sztucznych, płyt gipsowych i innych lekkich płyt budowlanych, a także do drewna. bimetal HSS Co 8 ze uzębieniem drobnym Uzębienie drobne szczególnie dobrze sprawdza się przy obróbce metali. Gwarantuje spokojniejszą pracę i mniejszy nakład siły. Mniejsze wytwarzanie ciepła przy cięciu skutkuje szczególnie w przypadku metali dłuższą żywotnością. Przydatne do stali zwykłych i stopowych (o wytrzymałości 1000 N/2), stali stopowych wysokochromowych jak np. VA, stali nierdzewnych i kwasoodpornych, metali kolorowych i lekkich. Właściwości: wysoka dokładność ruchu obrotowego stabilna konstrukcja otwornica i chwyt jako osobne elementy, co zapewnia szybki montaż i wymianę narzędzia dodatni kąt natarcia i skrawania gwarantujące wydajniejszy proces wiercenia koronka zębata zgrzana z korpusem ze specjalnej stali narzędziowej dobre odprowadzenie wiórów boczne szczeliny w korpusie ułatwiające wyjęcie wyciętych elementów wymienne wiertło prowadzące Wskazówki dotyczące zastosowania: nie nadaje się do wiercenia udarowego nawiercać używając lekkiego nacisku przy wierceniu unikać ruchów wahadłowych uwzględnić tabelę liczby obrotów używać środka chłodzącego 192

3 « z węglika spiekanego, skrawanie płaskie Ostrza: Grubość materiału: Głębokość skrawania: Kąt skrawania: Skrawanie w prawo węgliki spiekane do 4,0 do maks. 10,0 norma zakładowa Opakowanie: pojedynczo w kartonie Wymiary przelotowego M + PG Masa surowa Chwytu Wymiary przelotowego M + PG Masa surowa Chwytu 16,0 5/8 ~ PG 9 10, ,5 M 16 10, ,0 10, ,0 10, ,6 PG 11 10, ,0 3/4 3/8 10, ,0 10, ,4 13/16 M 20 / PG 13,5 10, ,0 10, ,0 1/ 2 10, ,5 7/8 PG 16 10, ,0 10, ,0 15/ 16 10, ,0 10, ,5 1 M 25 10, ,0 10, ,0 1 1/ 16 10, ,0 1 3/ 32 10, ,3 1 1/ 8 PG 21 10, ,0 3/4 10, ,0 1 3/ 16 10, ,0 1 7/ 32 10, ,0 1 1/ 4 10, ,5 M 32 10, ,0 10, ,0 10, ,0 1 3/8 1 10, ,0 10, ,0 1 7/ 16 PG 29 10, ,0 1 1/ 2 10, ,0 10, ,0 1 9/ 16 10, ,5 M 40 10, ,0 1 5/ 8 10, ,0 10, , /16 10, ,0 1 3/4 1 1/4 10, ,0 10, ,0 10, ,0 1 7/ 8 PG 36 10, ,0 10, ,0 10, ,0 1 31/32 10, ,5 M 50 10, , / 2 13, ,0 13, ,0 13, ,0 2 1/ 8 PG 42 13, ,0 13, ,0 13, ,0 2 1/ 4 13, ,0 13, ,0 13, ,0 2 3/ 8 ~ PG 48 13, ,5 2 1/2 M , ,0 13, ,0 13, ,0 2 3/ 4 13, ,0 13, ,0 13, ,0 13, ,0 13, ,0 3 3/ 4 13, ,0 13, ,0 13, ,0 13, ,0 5 1/ 8 13, ,0 5 1/2 13, ,0 13, Wiertła prowadzące do otwornic, skrawanie płaskie Wykonanie: HSS Co 5 szlifowane zaostrzenie dwuścinowe wg DIN 1412 C krawędzie tnące z węglika spiekanego Skrawanie w prawo Nr Opakowanie: pojedynczo w opakowaniu z tworzywa sztucznego Długość Do otwornic o średnicy Do otwornic HSS Co 5 w. spiekanego Nr ,0 52,0 16,0-70,0 płaskie ,0 52,0 75,0-150,0 płaskie sprężyna wyrzucająca Nr

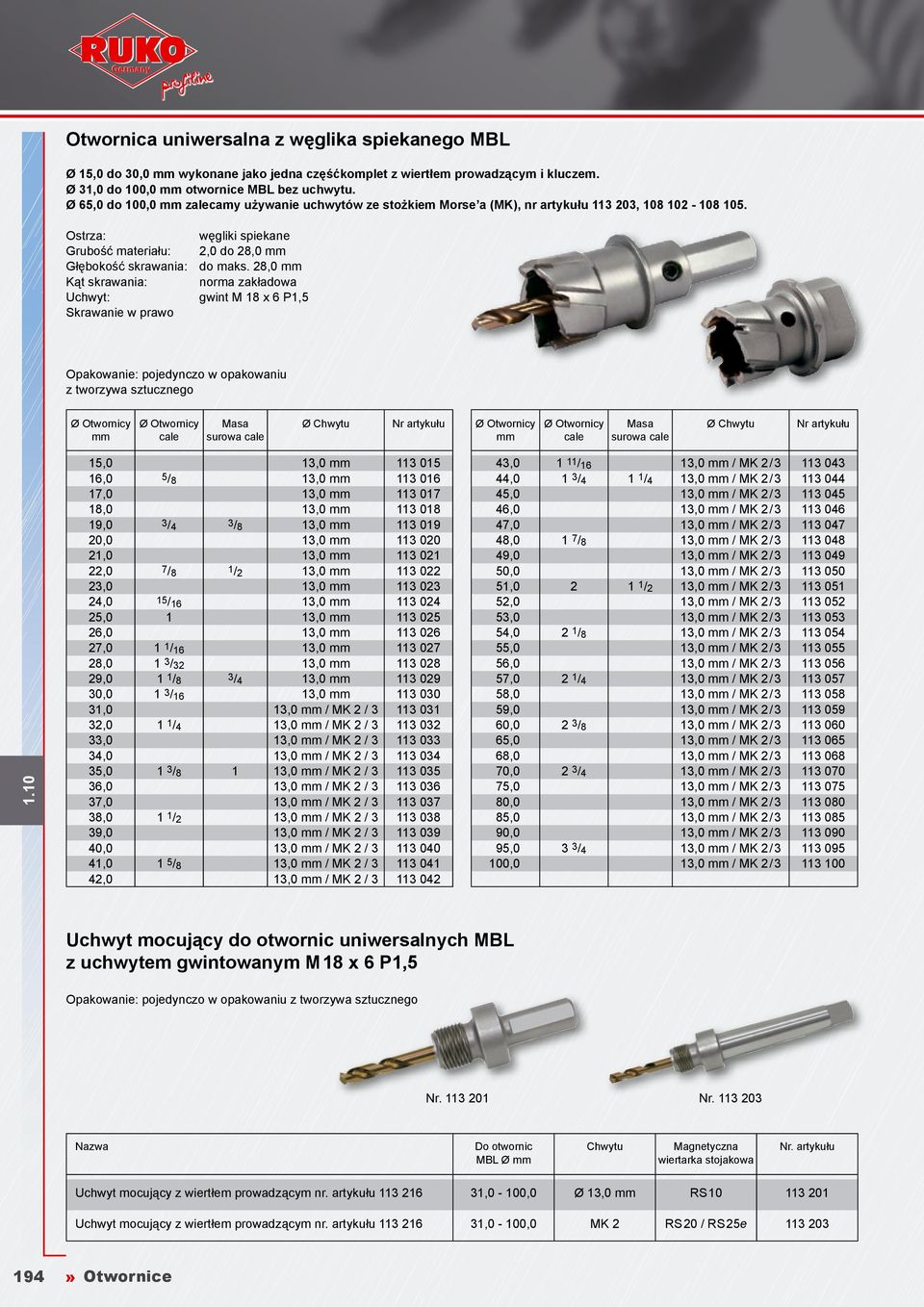

4 Otwornica uniwersalna z węglika spiekanego MBL 15,0 do 30,0 wykonane jako jedna częśćkomplet z wiertłem prowadzącym i kluczem. 31,0 do 100,0 otwornice MBL bez uchwytu. 65,0 do 100,0 zalecamy używanie uchwytów ze stożkiem Morse a (MK), nr artykułu , Ostrza: węgliki spiekane Grubość materiału: 2,0 do 28,0 Głębokość skrawania: do maks. 28,0 Kąt skrawania: norma zakładowa Uchwyt: gwint M 18 x 6 P1,5 Skrawanie w prawo Opakowanie: pojedynczo w opakowaniu z tworzywa sztucznego Otwornicy Otwornicy Masa surowa Chwytu Otwornicy Otwornicy Masa surowa Chwytu 15,0 13, ,0 5/8 13, ,0 13, ,0 13, ,0 3/4 3/8 13, ,0 13, ,0 13, ,0 7/8 1/2 13, ,0 13, ,0 15/ 16 13, ,0 1 13, ,0 13, ,0 1 1/ 16 13, ,0 1 3/ 32 13, ,0 1 1/8 3/4 13, ,0 1 3/ 16 13, ,0 13,0 / MK 2 / ,0 1 1/ 4 13,0 / MK 2 / ,0 13,0 / MK 2 / ,0 13,0 / MK 2 / ,0 1 3/8 1 13,0 / MK 2 / ,0 13,0 / MK 2 / ,0 13,0 / MK 2 / ,0 1 1/ 2 13,0 / MK 2 / ,0 13,0 / MK 2 / ,0 13,0 / MK 2 / ,0 1 5/8 13,0 / MK 2 / ,0 13,0 / MK 2 / , /16 13,0 / MK 2/ ,0 1 3/4 1 1 /4 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 1 7/ 8 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ , / 2 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 2 1/ 8 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 2 1/4 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 2 3/ 8 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 2 3/4 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 13,0 / MK 2/ ,0 3 3/ 4 13,0 / MK 2/ ,0 13,0 / MK 2/ Uchwyt mocujący do otwornic uniwersalnych MBL z uchwytem gwintowanym M18 x 6 P1,5 Opakowanie: pojedynczo w opakowaniu z tworzywa sztucznego Nr Nr Nazwa Do otwornic MBL Chwytu Magnetyczna wiertarka stojakowa Uchwyt mocujący z wiertłem prowadzącym nr. artykułu ,0-100,0 13,0 RS Uchwyt mocujący z wiertłem prowadzącym nr. artykułu ,0-100,0 MK 2 RS20 / RS25e

5 « Uchwyt mocujący do otwornic uniwersalnych MBL z uchwytem gwintowanym M18 x 6 P1,5 Opakowanie: pojedynczo w kartonie Nr Nr Nazwa Do otwornic MBL Chwytu stożkiem Morse a Magnetyczna wiertarka stojakowa Uchwyt mocujący z adapter nr. artykułu , trzpień prowadzący nr. artykułu i pojemnik na środek chłodzący z wąż nr. artykułu Uchwyt mocujący z chłodzeniem wewnętrznym i adapter nr. artykułu i trzpień prowadzący nr. artykułu Uchwyt mocujący z adapter nr. artykułu , trzpień prowadzący nr. artykułu i pojemnik na środek chłodzący z wąż nr. artykułu Uchwyt mocujący z chłodzeniem wewnętrznym i adapter nr. artykułu i trzpień prowadzący nr. artykułu ,0-100,0 MK 2 RS20 / RS25e ,0-100,0 MK 2 RS20 / RS25e ,0-100,0 MK 3 RS30e / RS40e ,0-100,0 MK 3 RS30e / RS40e Wiertła prowadzące do otwornic uniwersalnych MBL Wykonanie: HSS Co 5 szlifowane zaostrzenie dwuścinowe wg DIN 1412 C krawędzie tnące z węglika spiekanego Skrawanie w prawo Nr Opakowanie: pojedynczo w opakowaniu z tworzywa sztucznego Długość Do otwornic MBL HSS Co 5 w. spiekanego 6,0 71,0 15,0-100, Sprężyna wyrzucająca Nr Adapter do otwornic uniwersalnych MBL z uchwytem gwintowanym M18 x 6 P1,5 Opakowanie: pojedynczo w opakowaniu z tworzywa sztucznego Nazwa Do otwornic MBL Nr Adapter z chwytem Weldon 3 /4" 31,0-100, Trzpień prowadzący 6,35 x 95,0 31,0-100, Nr

6 Zestaw otwornic z węglika spiekanego, skrawanie płaskie w walizce z tworzywa sztucznego Nr Nr Nazwa nr artykułu Zestaw z 5 otwornic z węglika spiekanego, skrawanie płaskie: 20,0-22,0-25,0-32,0-35,0 1 spray do wiercenia w pojemniku 50 ml nr artykułu dodatkowe wiertło prowadzące 6,0 HSS Co 5 nr artykułu Zestaw z 4 otwornic z węglika spiekanego, skrawanie płaskie: 16,5 M 16, 20,4 M 20 / PG 13,5 25,5 M 25, 32,5 M 32 1 spray do wiercenia w pojemniku 50 ml nr artykułu dodatkowe wiertło prowadzące 6,0 HSS Co 5 nr artykułu

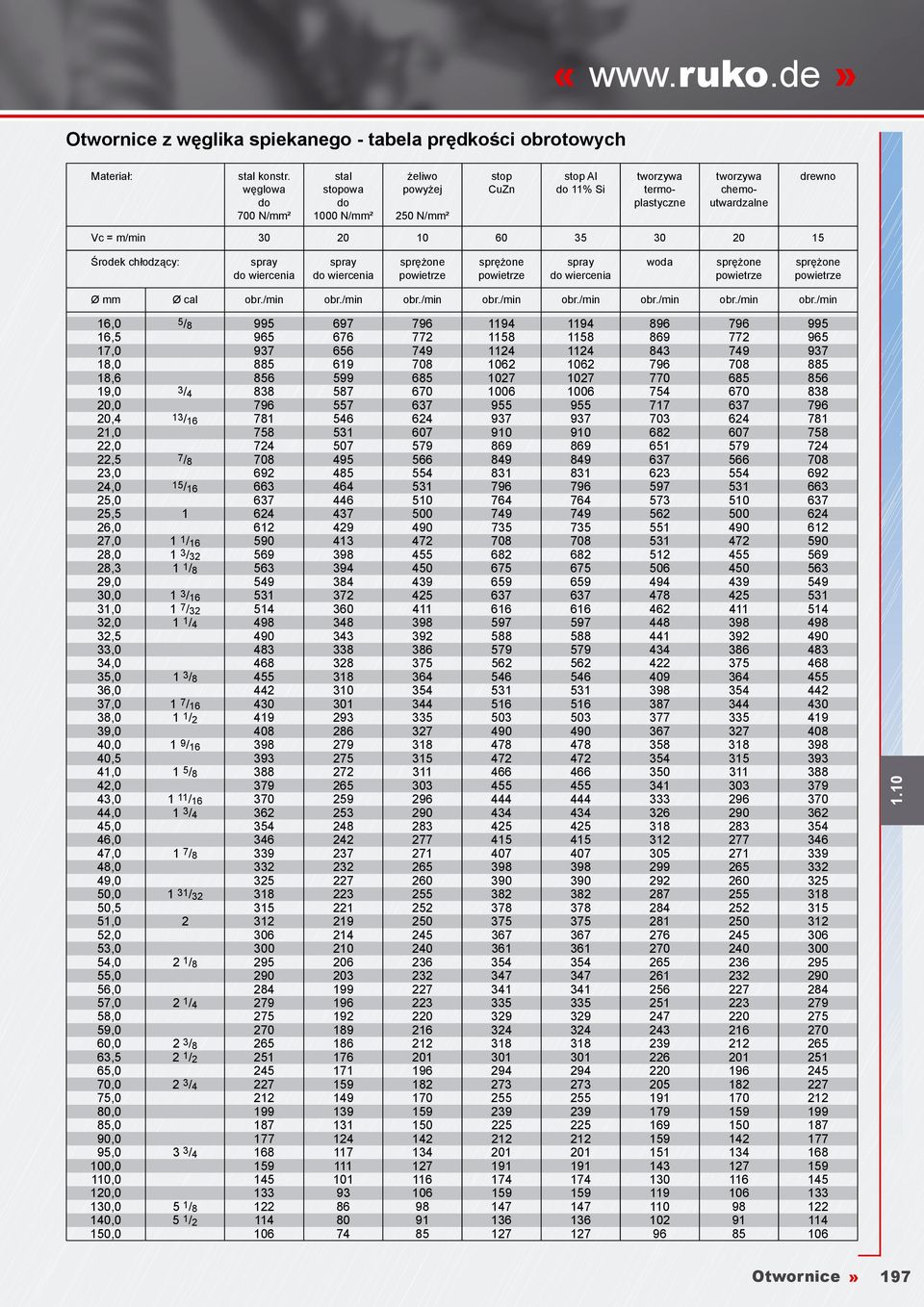

7 « z węglika spiekanego - tabela prędkości obrotowych Materiał: stal konstr. węglowa do 700 N/² stal stopowa do 1000 N/² żeliwo powyżej 250 N/² stop CuZn stop Al do 11% Si tworzywa termoplastyczne tworzywa chemoutwardzalne drewno Vc = m/min Środek chłodzący: spray do wiercenia spray do wiercenia sprężone powietrze sprężone powietrze spray do wiercenia woda sprężone powietrze sprężone powietrze cal obr./min obr./min obr./min obr./min obr./min obr./min obr./min obr./min 16,0 5/ , , , , ,0 3/ , ,4 13/ , , ,5 7/ , ,0 15/ , , , ,0 1 1 / ,0 1 3 / ,3 1 1 / , ,0 1 3 / ,0 1 7 / ,0 1 1 / , , , ,0 1 3 / , ,0 1 7 / ,0 1 1 / , ,0 1 9 / , ,0 1 5 / , , / ,0 1 3 / , , ,0 1 7 / , , , / , , , , ,0 2 1 / , , ,0 2 1 / , , ,0 2 3 / ,5 2 1 / , ,0 2 3 / , , , , ,0 3 3 / , , , ,0 5 1 / ,0 5 1 / ,

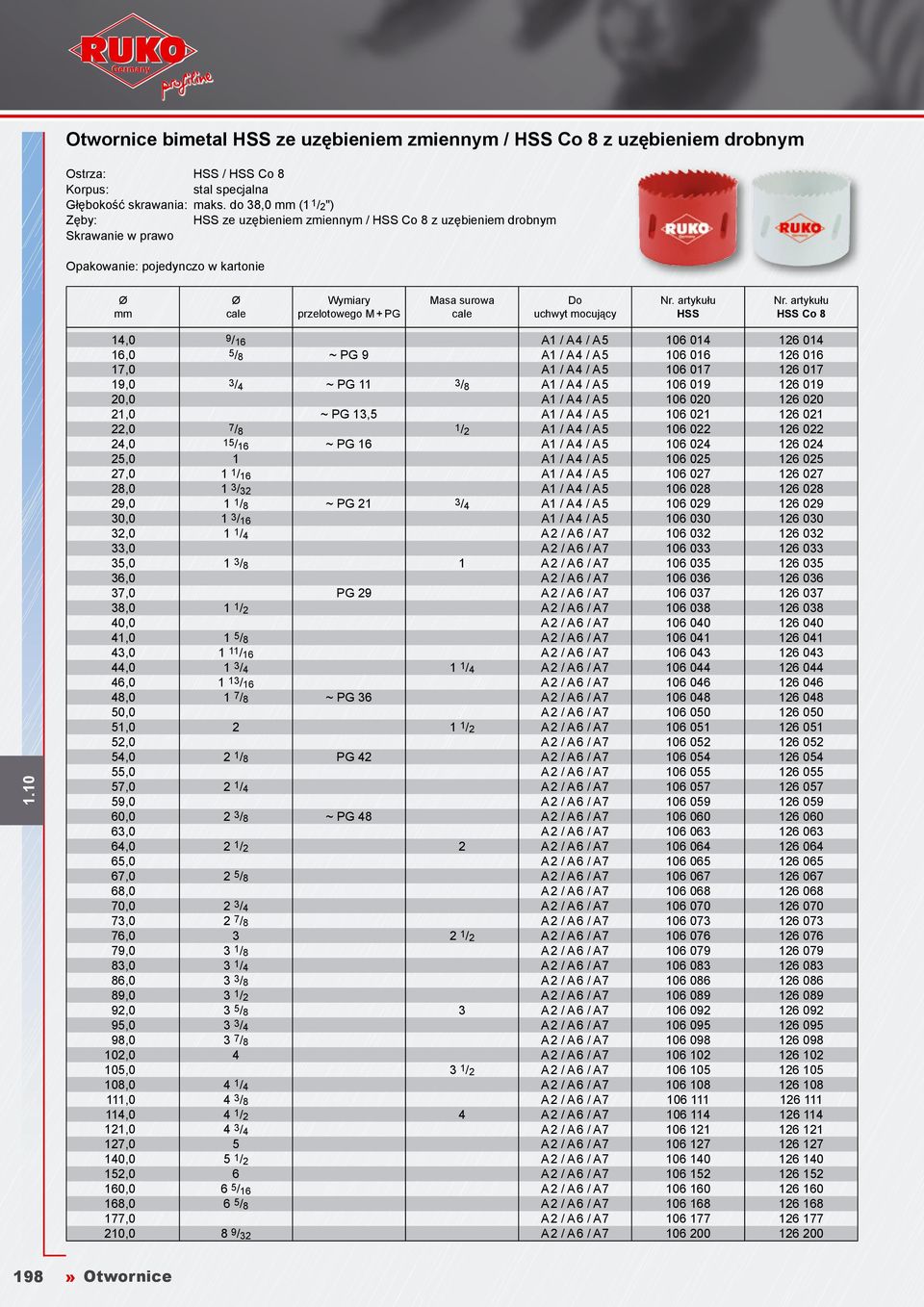

8 bimetal HSS ze uzębieniem zmiennym / HSS Co 8 z uzębieniem drobnym Ostrza: HSS / HSS Co 8 Korpus: stal specjalna Głębokość skrawania: maks. do 38,0 (1 1/ 2") Zęby: HSS ze uzębieniem zmiennym / HSS Co 8 z uzębieniem drobnym Skrawanie w prawo Opakowanie: pojedynczo w kartonie Wymiary przelotowego M + PG Masa surowa Do uchwyt mocujący HSS HSS Co 8 14,0 9/16 A1 / A4 / A ,0 5/ 8 ~ PG 9 A1 / A4 / A ,0 A1 / A4 / A ,0 3/4 ~ PG 11 3/8 A1 / A4 / A ,0 A1 / A4 / A ,0 ~ PG 13,5 A1 / A4 / A ,0 7/ 8 1/ 2 A1 / A4 / A ,0 15/ 16 ~ PG 16 A1 / A4 / A ,0 1 A1 / A4 / A ,0 1 1/16 A1 / A4 / A ,0 1 3/32 A1 / A4 / A ,0 1 1/ 8 ~ PG 21 3/ 4 A1 / A4 / A ,0 1 3/ 16 A1 / A4 / A ,0 1 1/ 4 A2 / A6 / A ,0 A2 / A6 / A ,0 1 3/ 8 1 A2 / A6 / A ,0 A2 / A6 / A ,0 PG 29 A2 / A6 / A ,0 1 1/ 2 A2 / A6 / A ,0 A2 / A6 / A ,0 1 5/ 8 A2 / A6 / A ,0 1 11/16 A2 / A6 / A ,0 1 3/ 4 1 1/ 4 A2 / A6 / A ,0 1 13/ 16 A2 / A6 / A ,0 1 7/8 ~ PG 36 A2 / A6 / A ,0 A2 / A6 / A , / 2 A2 / A6 / A ,0 A2 / A6 / A ,0 2 1/ 8 PG 42 A2 / A6 / A ,0 A2 / A6 / A ,0 2 1/4 A2 / A6 / A ,0 A2 / A6 / A ,0 2 3/8 ~ PG 48 A2 / A6 / A ,0 A2 / A6 / A ,0 2 1/ 2 2 A2 / A6 / A ,0 A2 / A6 / A ,0 2 5/8 A2 / A6 / A ,0 A2 / A6 / A ,0 2 3/4 A2 / A6 / A ,0 2 7/ 8 A2 / A6 / A , / 2 A2 / A6 / A ,0 3 1/ 8 A2 / A6 / A ,0 3 1/4 A2 / A6 / A ,0 3 3/8 A2 / A6 / A ,0 3 1/ 2 A2 / A6 / A ,0 3 5/ 8 3 A2 / A6 / A ,0 3 3/ 4 A2 / A6 / A ,0 3 7/8 A2 / A6 / A ,0 4 A2 / A6 / A ,0 3 1/2 A2 / A6 / A ,0 4 1/ 4 A2 / A6 / A ,0 4 3/ 8 A2 / A6 / A ,0 4 1/2 4 A2 / A6 / A ,0 4 3/4 A2 / A6 / A ,0 5 A2 / A6 / A ,0 5 1/2 A2 / A6 / A ,0 6 A2 / A6 / A ,0 6 5/16 A2 / A6 / A ,0 6 5/ 8 A2 / A6 / A ,0 A2 / A6 / A ,0 8 9/32 A2 / A6 / A

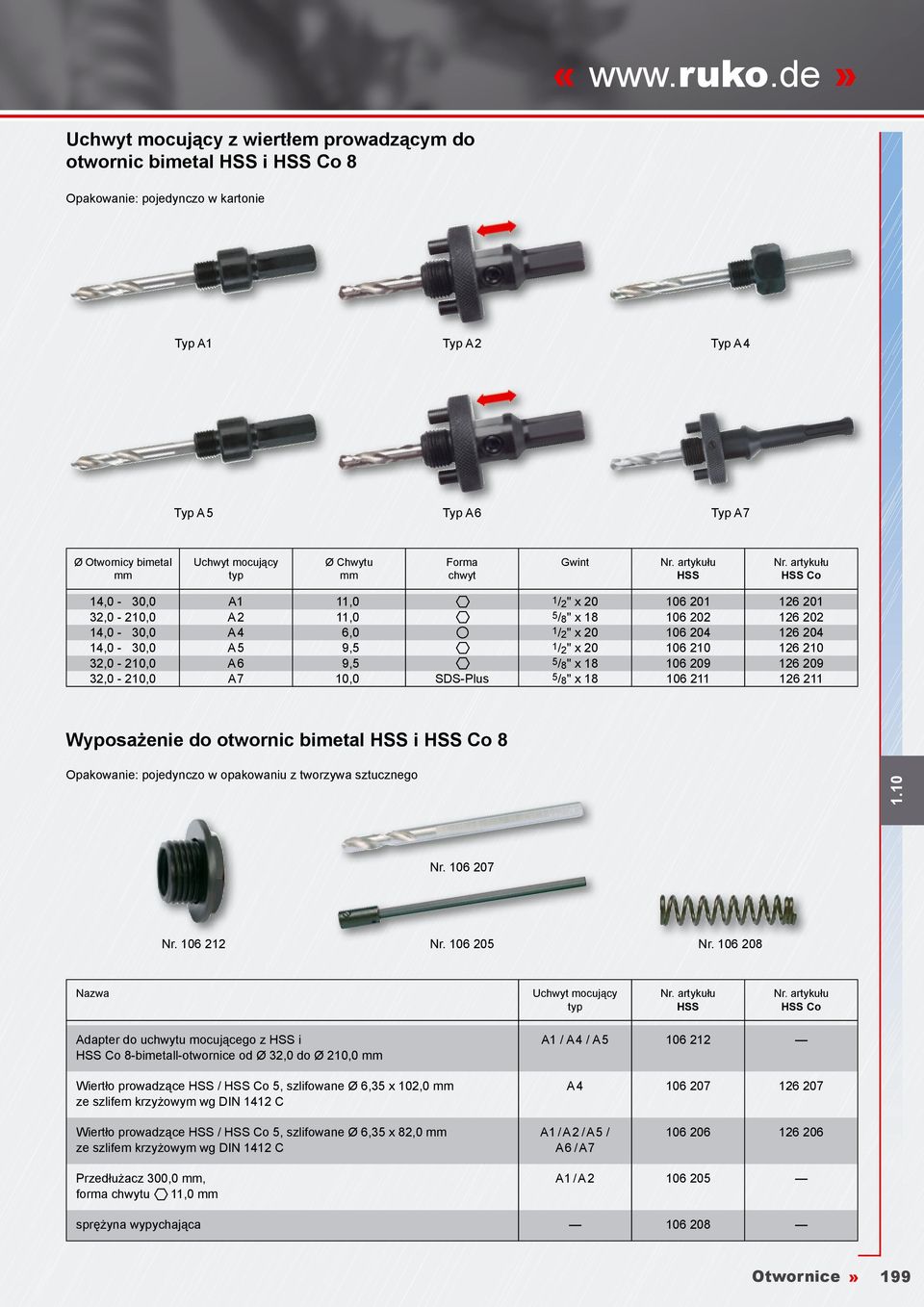

9 « Uchwyt mocujący z wiertłem prowadzącym do otwornic bimetal HSS i HSS Co 8 Opakowanie: pojedynczo w kartonie Typ A1 Typ A2 Typ A4 Typ A5 Typ A6 Typ A7 Otwornicy bimetal Uchwyt mocujący typ Chwytu Forma chwyt Gwint HSS HSS Co 14,0-30,0 A1 11,0 1/ 2" x ,0-210,0 A2 11,0 5/ 8" x ,0-30,0 A4 6,0 1/ 2" x ,0-30,0 A5 9,5 1/ 2" x ,0-210,0 A6 9,5 5/ 8" x ,0-210,0 A7 10,0 SDS-Plus 5/8" x Wyposażenie do otwornic bimetal HSS i HSS Co 8 Opakowanie: pojedynczo w opakowaniu z tworzywa sztucznego Nr Nr Nr Nr Nazwa Uchwyt mocujący typ HSS HSS Co Adapter do uchwytu mocującego z HSS i HSS Co 8-bimetall-otwornice od 32,0 do 210,0 Wiertło prowadzące HSS / HSS Co 5, szlifowane 6,35 x 102,0 ze szlifem krzyżowym wg DIN 1412 C A1 / A4 / A A Wiertło prowadzące HSS / HSS Co 5, szlifowane 6,35 x 82,0 ze szlifem krzyżowym wg DIN 1412 C A1 / A2 / A5 / A6 / A Przedłużacz 300,0, forma chwytu 11,0 A1 / A sprężyna wypychająca

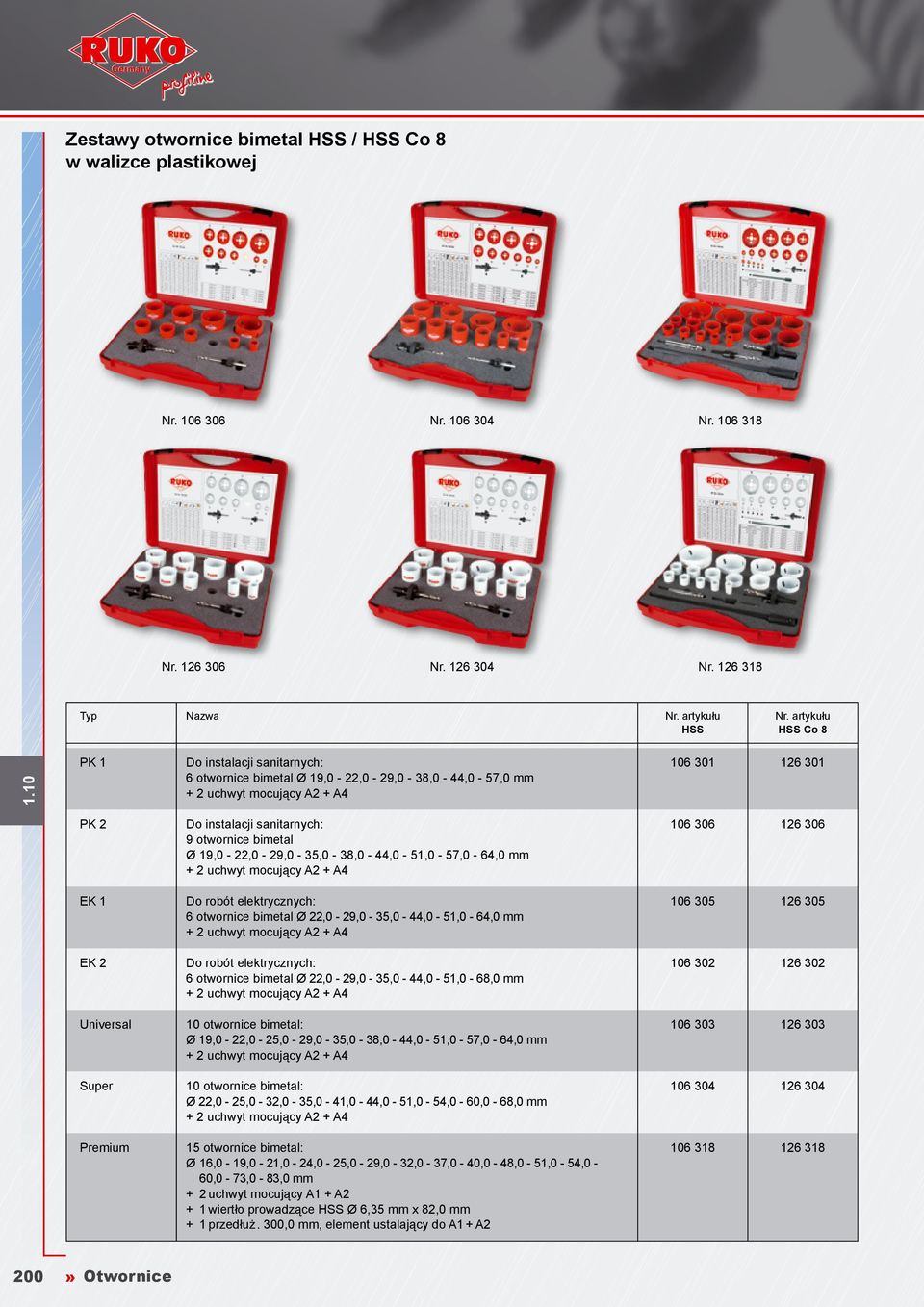

10 Zestawy otwornice bimetal HSS / HSS Co 8 w walizce plastikowej Nr Nr Nr Nr Nr Nr Typ Nazwa HSS HSS Co 8 PK 1 Do instalacji sanitarnych: 6 otwornice bimetal 19,0-22,0-29,0-38,0-44,0-57,0 + 2 uchwyt mocujący A2 + A PK 2 Do instalacji sanitarnych: 9 otwornice bimetal 19,0-22,0-29,0-35,0-38,0-44,0-51,0-57,0-64,0 + 2 uchwyt mocujący A2 + A EK 1 Do robót elektrycznych: 6 otwornice bimetal 22,0-29,0-35,0-44,0-51,0-64,0 + 2 uchwyt mocujący A2 + A EK 2 Do robót elektrycznych: 6 otwornice bimetal 22,0-29,0-35,0-44,0-51,0-68,0 + 2 uchwyt mocujący A2 + A Universal 10 otwornice bimetal: 19,0-22,0-25,0-29,0-35,0-38,0-44,0-51,0-57,0-64,0 + 2 uchwyt mocujący A2 + A Super 10 otwornice bimetal: 22,0-25,0-32,0-35,0-41,0-44,0-51,0-54,0-60,0-68,0 + 2 uchwyt mocujący A2 + A Premium 15 otwornice bimetal: 16,0-19,0-21,0-24,0-25,0-29,0-32,0-37,0-40,0-48,0-51,0-54,0-60,0-73,0-83,0 + 2 uchwyt mocujący A1 + A2 + 1 wiertło prowadzące HSS 6,35 x 82,0 + 1 przedłuż. 300,0, element ustalający do A1 + A

11 « Tabela prędkości obrotowych do otwornice bimetal HSS i HSS Co 8 Materiał: stal konstr. węglowa do 700 N/² stal stopowa do 1000 N/² żeliwo powyżej 250 N/² stop CuZn stop Al do 11% Si tworzywa termoplastyczne tworzywa chemoutwardzalne drewno Vc = m/min Środek chłodzący: spray wiercenia spray wiercenia sprę. powietrze sprę. powietrze spray wiercenia woda sprę. powietrze sprę. powietrze cal obr./min obr./min obr./min obr./min obr./min obr./min obr./min obr./min 14,0 9/ ,0 5/ , ,0 3/ , ,0 7/ ,0 15/ , ,0 1 1/ ,0 1 3/ ,0 1 1/ ,0 1 3/ ,0 1 1/ , ,0 1 3/ , , ,0 1 1/ , ,0 1 5/ ,0 1 11/ ,0 1 3/ ,0 1 3/ ,0 1 7/ ,0 1 31/ , , ,0 2 1/ ,0 2 1/ , ,0 2 3 / , ,0 2 1/ , ,0 2 5/ , ,0 2 3/ ,0 2 7/ , ,0 3 1/ ,0 3 1/ ,0 3 3/ ,0 3 1/ ,0 3 5/ ,0 3 3/ ,0 3 7/ , , ,0 4 1/ ,0 4 3/ ,0 4 1/ ,0 4 3/ , ,0 5 1/ , ,0 6 5/ ,0 6 5/ , ,0 8 9/
