Załączniki graficzne 1. Mapa topograficzna w skali 1: z zaznaczeniem lokalizacji projektowanych robót geologicznych...

Transkrypt

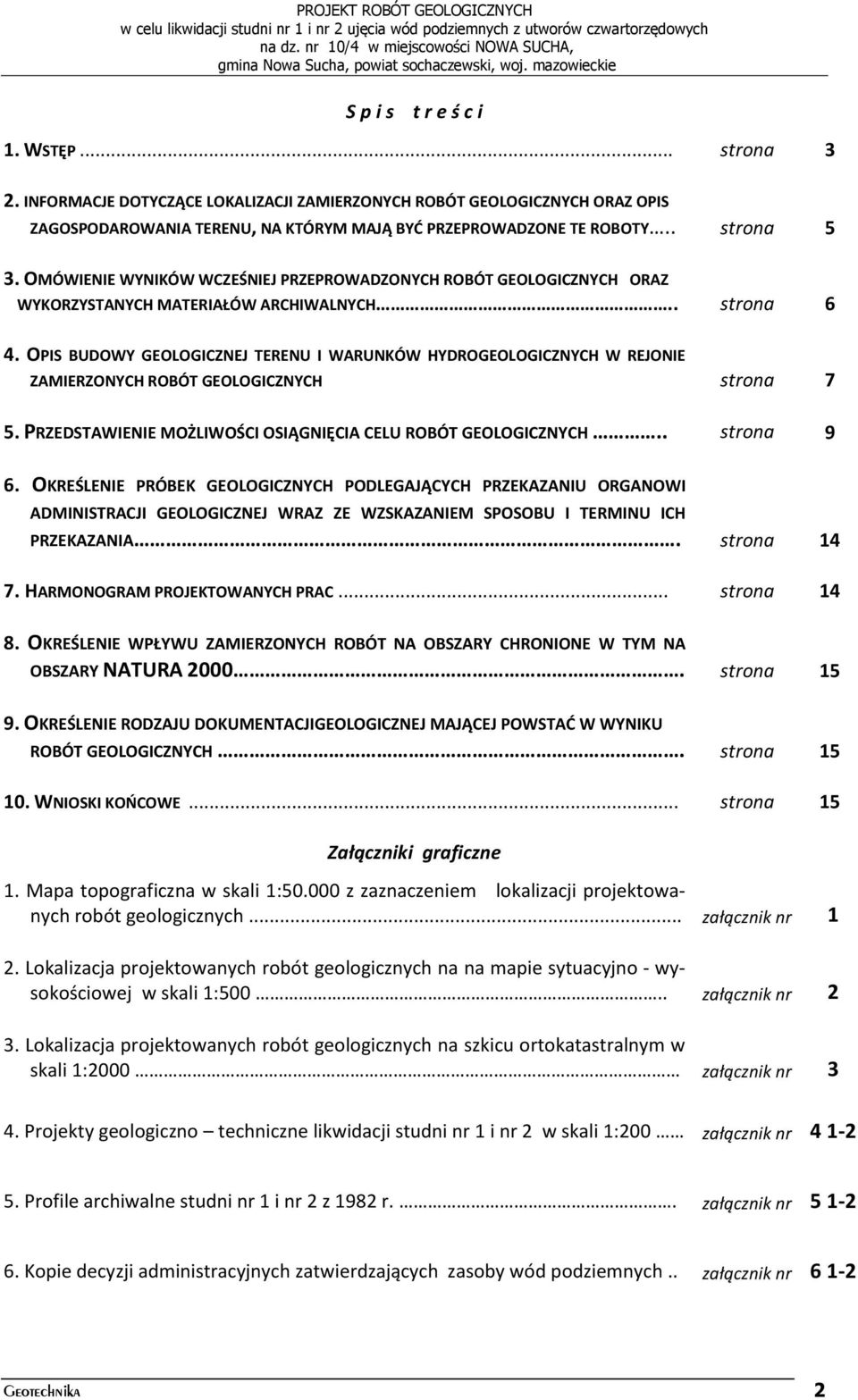

1 S p i s t r e ś c i 1. WSTĘP... strona 3 2. INFORMACJE DOTYCZĄCE LOKALIZACJI ZAMIERZONYCH ROBÓT GEOLOGICZNYCH ORAZ OPIS ZAGOSPODAROWANIA TERENU, NA KTÓRYM MAJĄ BYĆ PRZEPROWADZONE TE ROBOTY.. strona 5 3. OMÓWIENIE WYNIKÓW WCZEŚNIEJ PRZEPROWADZONYCH ROBÓT GEOLOGICZNYCH ORAZ WYKORZYSTANYCH MATERIAŁÓW ARCHIWALNYCH.. strona 6 4. OPIS BUDOWY GEOLOGICZNEJ TERENU I WARUNKÓW HYDROGEOLOGICZNYCH W REJONIE ZAMIERZONYCH ROBÓT GEOLOGICZNYCH strona 7 5. PRZEDSTAWIENIE MOŻLIWOŚCI OSIĄGNIĘCIA CELU ROBÓT GEOLOGICZNYCH.. strona 9 6. OKREŚLENIE PRÓBEK GEOLOGICZNYCH PODLEGAJĄCYCH PRZEKAZANIU ORGANOWI ADMINISTRACJI GEOLOGICZNEJ WRAZ ZE WZSKAZANIEM SPOSOBU I TERMINU ICH PRZEKAZANIA. strona HARMONOGRAM PROJEKTOWANYCH PRAC... strona OKREŚLENIE WPŁYWU ZAMIERZONYCH ROBÓT NA OBSZARY CHRONIONE W TYM NA OBSZARY NATURA strona OKREŚLENIE RODZAJU DOKUMENTACJIGEOLOGICZNEJ MAJĄCEJ POWSTAĆ W WYNIKU ROBÓT GEOLOGICZNYCH. strona WNIOSKI KOŃCOWE... strona 15 Załączniki graficzne 1. Mapa topograficzna w skali 1: z zaznaczeniem lokalizacji projektowanych robót geologicznych... załącznik nr 1 2. Lokalizacja projektowanych robót geologicznych na na mapie sytuacyjno - wysokościowej w skali 1:500.. załącznik nr 2 3. Lokalizacja projektowanych robót geologicznych na szkicu ortokatastralnym w skali 1:2000 załącznik nr 3 4. Projekty geologiczno techniczne likwidacji studni nr 1 i nr 2 w skali 1:200 załącznik nr Profile archiwalne studni nr 1 i nr 2 z 1982 r.. załącznik nr Kopie decyzji administracyjnych zatwierdzających zasoby wód podziemnych.. załącznik nr Geotechnika 2

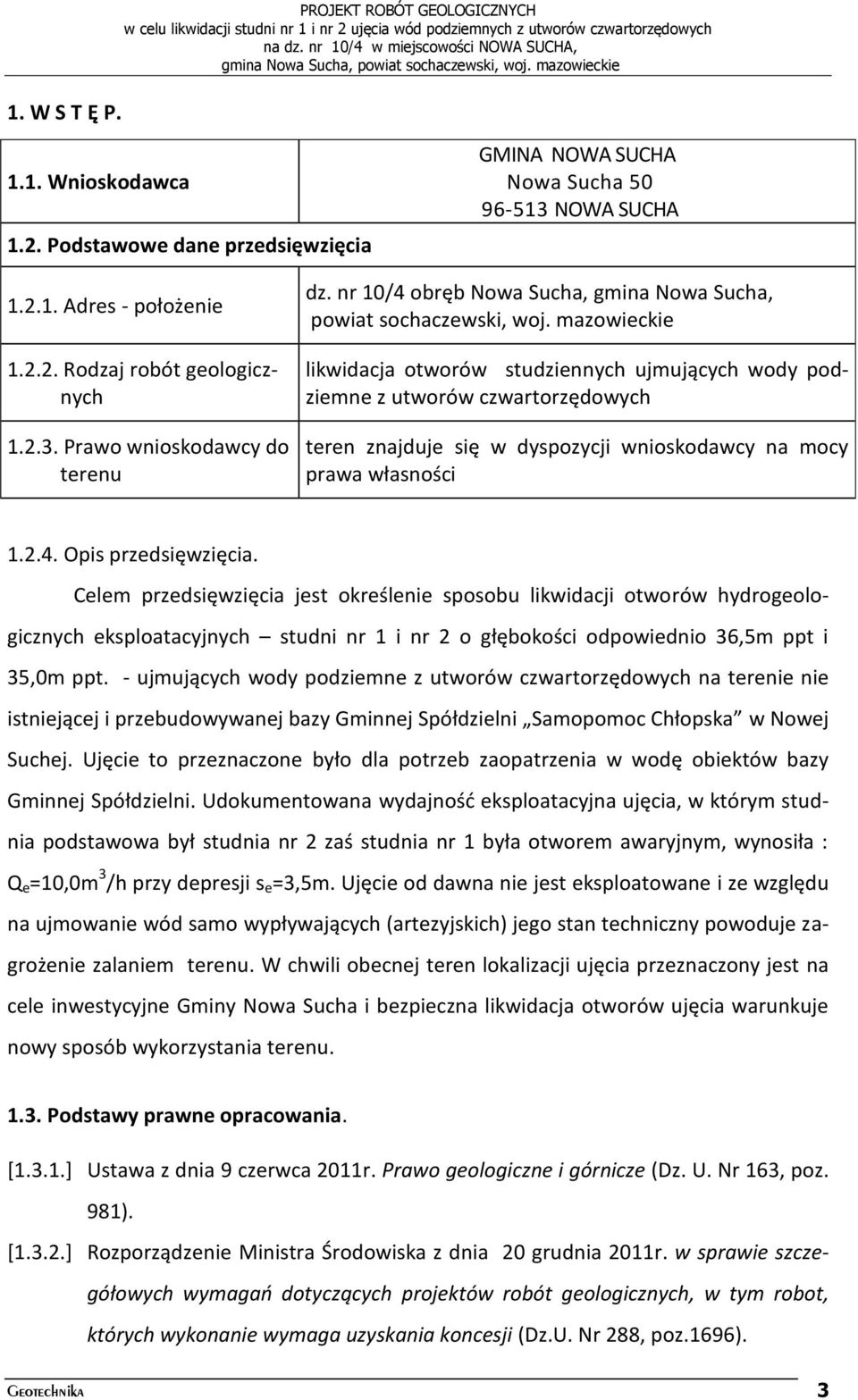

2 1. W S T Ę P. PROJEKT ROBÓT GEOLOGICZNYCH 1.1. Wnioskodawca 1.2. Podstawowe dane przedsięwzięcia GMINA NOWA SUCHA Nowa Sucha NOWA SUCHA Adres - położenie Rodzaj robót geologicznych Prawo wnioskodawcy do terenu dz. nr 10/4 obręb Nowa Sucha, gmina Nowa Sucha, powiat sochaczewski, woj. mazowieckie likwidacja otworów studziennych ujmujących wody podziemne z utworów czwartorzędowych teren znajduje się w dyspozycji wnioskodawcy na mocy prawa własności Opis przedsięwzięcia. Celem przedsięwzięcia jest określenie sposobu likwidacji otworów hydrogeologicznych eksploatacyjnych studni nr 1 i nr 2 o głębokości odpowiednio 36,5m ppt i 35,0m ppt. - ujmujących wody podziemne z utworów czwartorzędowych na terenie nie istniejącej i przebudowywanej bazy Gminnej Spółdzielni Samopomoc Chłopska w Nowej Suchej. Ujęcie to przeznaczone było dla potrzeb zaopatrzenia w wodę obiektów bazy Gminnej Spółdzielni. Udokumentowana wydajność eksploatacyjna ujęcia, w którym studnia podstawowa był studnia nr 2 zaś studnia nr 1 była otworem awaryjnym, wynosiła : Q e =10,0m 3 /h przy depresji s e =3,5m. Ujęcie od dawna nie jest eksploatowane i ze względu na ujmowanie wód samo wypływających (artezyjskich) jego stan techniczny powoduje zagrożenie zalaniem terenu. W chwili obecnej teren lokalizacji ujęcia przeznaczony jest na cele inwestycyjne Gminy Nowa Sucha i bezpieczna likwidacja otworów ujęcia warunkuje nowy sposób wykorzystania terenu Podstawy prawne opracowania. [1.3.1.] Ustawa z dnia 9 czerwca 2011r. Prawo geologiczne i górnicze (Dz. U. Nr 163, poz. 981). [1.3.2.] Rozporządzenie Ministra Środowiska z dnia 20 grudnia 2011r. w sprawie szczegółowych wymagań dotyczących projektów robót geologicznych, w tym robot, których wykonanie wymaga uzyskania koncesji (Dz.U. Nr 288, poz.1696). Geotechnika 3

3 [1.3.3.] Rozporządzenie Ministra Środowiska z dnia 15 grudnia 2011r. w sprawie gromadzenia i udostępniania informacji geologicznej (Dz. U. Nr 282, poz. 1657). [1.3.4.] Rozporządzenie Ministra Środowiska z dnia 15 grudnia 2011 r. w sprawie szczegółowych wymagań dotyczących innych dokumentacji geologicznych (Dz. U. Nr.282, poz. 1656) Podstawy techniczne opracowania. wizja lokalna terenu, analiza materiałów archiwalnych, w tym profili archiwalnych studni nr 1 i nr po rekonstrukcji w 1982 r. literatura podstawowa przedmiotu. Geotechnika 4

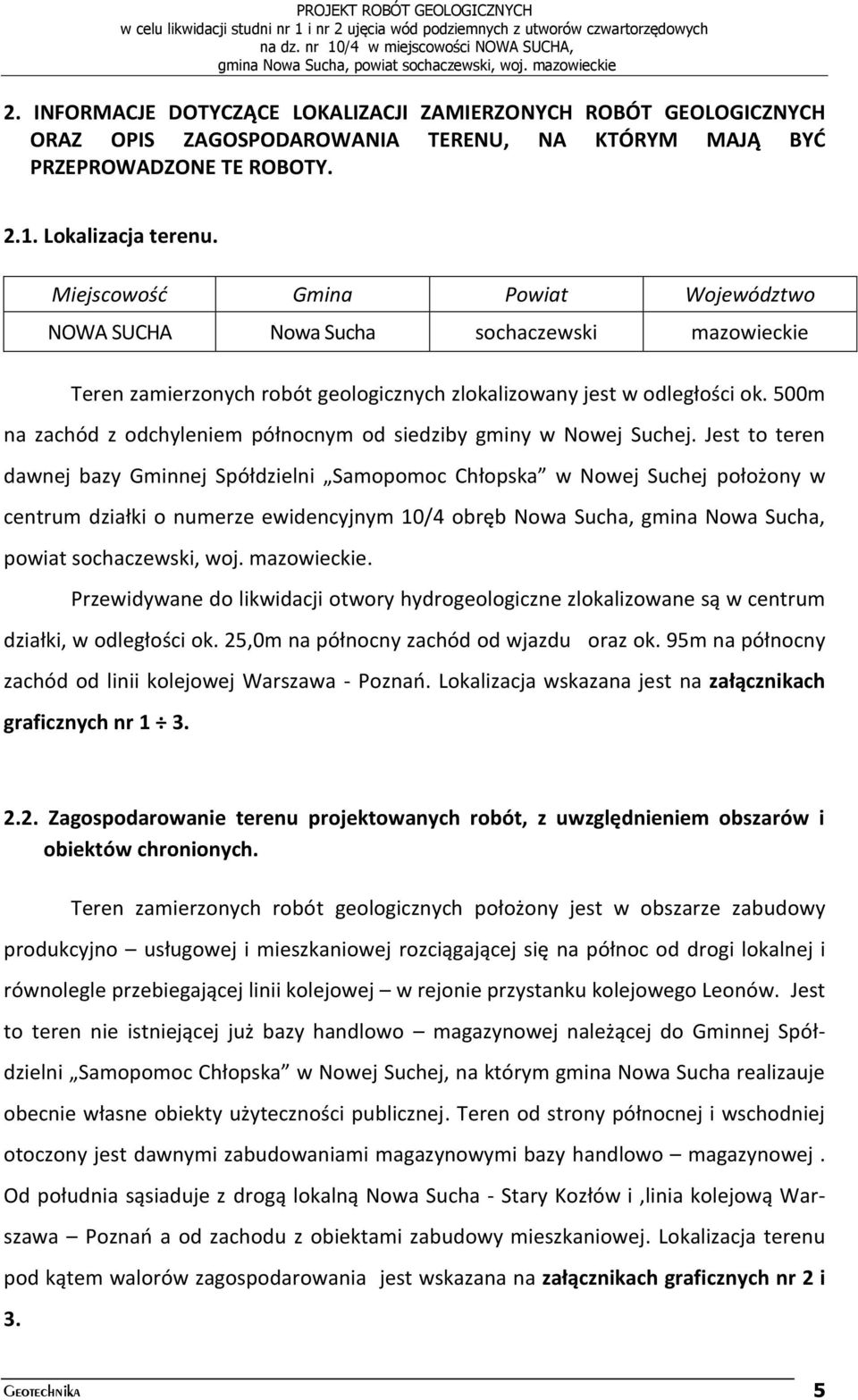

4 2. INFORMACJE DOTYCZĄCE LOKALIZACJI ZAMIERZONYCH ROBÓT GEOLOGICZNYCH ORAZ OPIS ZAGOSPODAROWANIA TERENU, NA KTÓRYM MAJĄ BYĆ PRZEPROWADZONE TE ROBOTY Lokalizacja terenu. Miejscowość Gmina Powiat Województwo NOWA SUCHA Nowa Sucha sochaczewski mazowieckie Teren zamierzonych robót geologicznych zlokalizowany jest w odległości ok. 500m na zachód z odchyleniem północnym od siedziby gminy w Nowej Suchej. Jest to teren dawnej bazy Gminnej Spółdzielni Samopomoc Chłopska w Nowej Suchej położony w centrum działki o numerze ewidencyjnym 10/4 obręb Nowa Sucha, gmina Nowa Sucha, powiat sochaczewski, woj. mazowieckie. Przewidywane do likwidacji otwory hydrogeologiczne zlokalizowane są w centrum działki, w odległości ok. 25,0m na północny zachód od wjazdu oraz ok. 95m na północny zachód od linii kolejowej Warszawa - Poznań. Lokalizacja wskazana jest na załącznikach graficznych nr Zagospodarowanie terenu projektowanych robót, z uwzględnieniem obszarów i obiektów chronionych. Teren zamierzonych robót geologicznych położony jest w obszarze zabudowy produkcyjno usługowej i mieszkaniowej rozciągającej się na północ od drogi lokalnej i równolegle przebiegającej linii kolejowej w rejonie przystanku kolejowego Leonów. Jest to teren nie istniejącej już bazy handlowo magazynowej należącej do Gminnej Spółdzielni Samopomoc Chłopska w Nowej Suchej, na którym gmina Nowa Sucha realizauje obecnie własne obiekty użyteczności publicznej. Teren od strony północnej i wschodniej otoczony jest dawnymi zabudowaniami magazynowymi bazy handlowo magazynowej. Od południa sąsiaduje z drogą lokalną Nowa Sucha - Stary Kozłów i,linia kolejową Warszawa Poznań a od zachodu z obiektami zabudowy mieszkaniowej. Lokalizacja terenu pod kątem walorów zagospodarowania jest wskazana na załącznikach graficznych nr 2 i 3. Geotechnika 5

5 Obszar działki nr 10/4 w Nowej Suchej zlokalizowany jest poza obszarami wchodzącymi w skład krajowego systemu obszarów chronionych oraz w znacznym oddaleniu do obszarów Europejskiej Sieci Ekologicznej NATURA OMÓWIENIE WYNIKÓW WCZEŚNIEJ PRZEPROWADZONYCH ROBÓT GEOLOGICZNYCH ORAZ WYKORZYSTANYCH MATERIAŁÓW ARCHIWALNYCH. W obszarze przedmiotowego terenu były prowadzone w latach prace zmierzające do ujmowania wód podziemnych z utworów czwartorzędowych. W roku 1973 Rzemieślnicza Sp-nia Zaopatrzenia i Zbytu Usług Budowlanych Specjalistycznych w Ząbkach wykonała ujęcie wód podziemnych z utworów czwartorzędowych jednym otworem eksploatacyjnym, wykonanym do głębokości 36,5m ppt. Dokumentacja hydrogeologiczna tego ujęcia została zatwierdzona decyzją znak: GPG.VIII.731/151/64 z dnia 30 maja 1975 r. Urzędu Wojewódzkiego w Warszawie, ustalającej zasoby eksploatacyjne ujęcia w wysokości Q e =10,0m 3 /h przy depresji s e =4,0m. W roku 1982 Usługowy Zakład Wiertniczy, Budowa i Renowacja Studzien Tadeusz Gryczon w Długokątach Dużych dokonał rekonstrukcji studni nr 1 oraz wykonał w odległości ok. 10,0m otwór eksploatacyjny nr 2 do głębokości 35,0m., który dla ujęcia stał się otworem podstawowym zaś otwór nr 1 otworem awaryjnym. Dokumentacja hydrogeologiczna tego ujęcia została zatwierdzona decyzją znak: O-I B-2/87 z dnia 9 lutego 1987 r. Urzędu Wojewódzkiego w Skierniewicach, ustalającej zasoby eksploatacyjne ujęcia w wysokości Q e =10,0m 3 /h przy depresji s e =3,5m. Dla potrzeb niniejszego projektu wykorzystano geologiczne materiały archiwalnych związane z prowadzonymi pracami i robotami geologicznymi a w szczególności profile archiwalne studni nr 1 i nr 2 ujęcia. Geotechnika 6

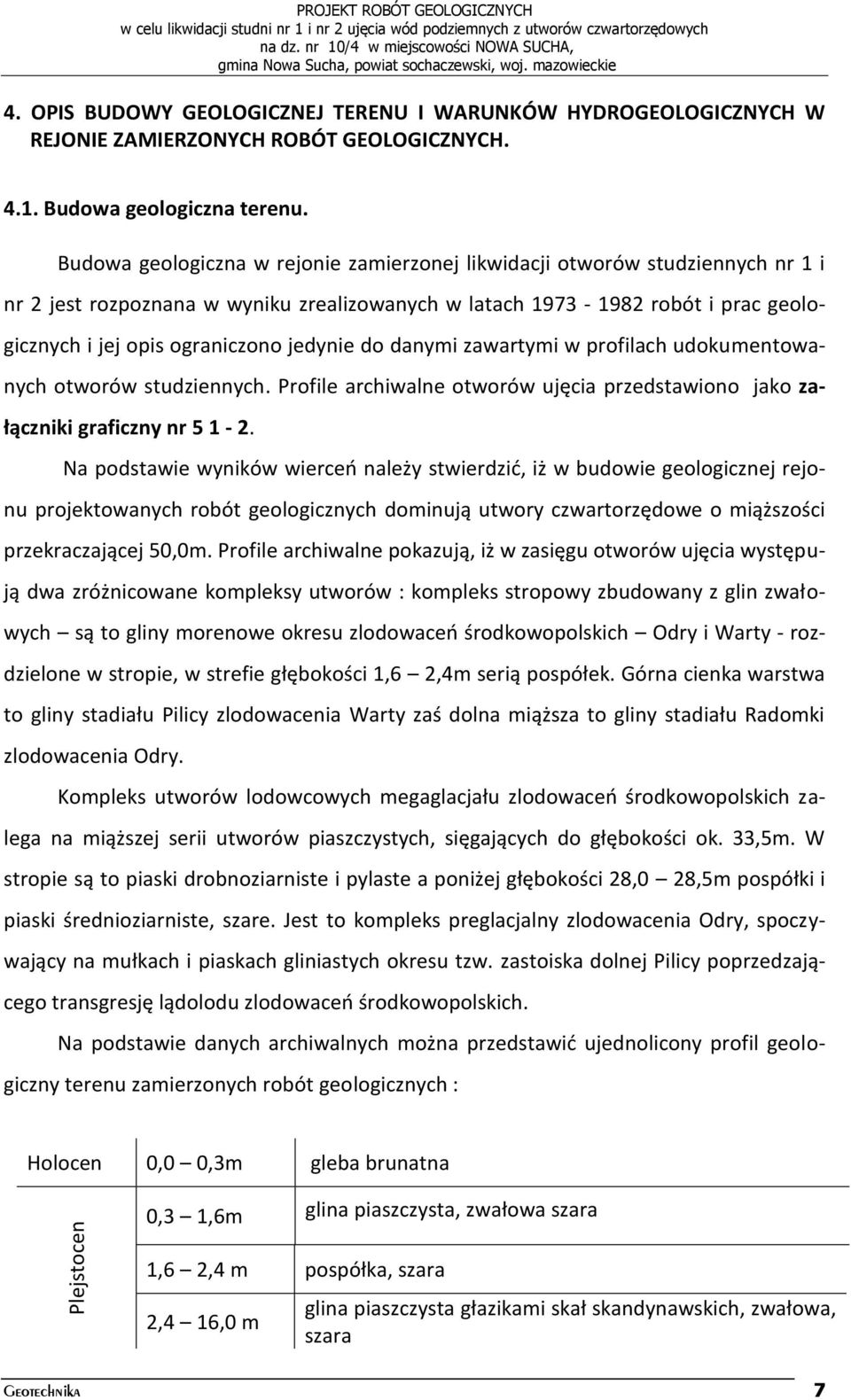

6 Plejstocen PROJEKT ROBÓT GEOLOGICZNYCH 4. OPIS BUDOWY GEOLOGICZNEJ TERENU I WARUNKÓW HYDROGEOLOGICZNYCH W REJONIE ZAMIERZONYCH ROBÓT GEOLOGICZNYCH Budowa geologiczna terenu. Budowa geologiczna w rejonie zamierzonej likwidacji otworów studziennych nr 1 i nr 2 jest rozpoznana w wyniku zrealizowanych w latach robót i prac geologicznych i jej opis ograniczono jedynie do danymi zawartymi w profilach udokumentowanych otworów studziennych. Profile archiwalne otworów ujęcia przedstawiono jako załączniki graficzny nr Na podstawie wyników wierceń należy stwierdzić, iż w budowie geologicznej rejonu projektowanych robót geologicznych dominują utwory czwartorzędowe o miąższości przekraczającej 50,0m. Profile archiwalne pokazują, iż w zasięgu otworów ujęcia występują dwa zróżnicowane kompleksy utworów : kompleks stropowy zbudowany z glin zwałowych są to gliny morenowe okresu zlodowaceń środkowopolskich Odry i Warty - rozdzielone w stropie, w strefie głębokości 1,6 2,4m serią pospółek. Górna cienka warstwa to gliny stadiału Pilicy zlodowacenia Warty zaś dolna miąższa to gliny stadiału Radomki zlodowacenia Odry. Kompleks utworów lodowcowych megaglacjału zlodowaceń środkowopolskich zalega na miąższej serii utworów piaszczystych, sięgających do głębokości ok. 33,5m. W stropie są to piaski drobnoziarniste i pylaste a poniżej głębokości 28,0 28,5m pospółki i piaski średnioziarniste, szare. Jest to kompleks preglacjalny zlodowacenia Odry, spoczywający na mułkach i piaskach gliniastych okresu tzw. zastoiska dolnej Pilicy poprzedzającego transgresję lądolodu zlodowaceń środkowopolskich. Na podstawie danych archiwalnych można przedstawić ujednolicony profil geologiczny terenu zamierzonych robót geologicznych : Holocen 0,0 0,3m gleba brunatna 0,3 1,6m glina piaszczysta, zwałowa szara 1,6 2,4 m pospółka, szara 2,4 16,0 m glina piaszczysta głazikami skał skandynawskich, zwałowa, szara Geotechnika 7

7 Plejstocen PROJEKT ROBÓT GEOLOGICZNYCH 16,0 28,0 m 28,0 33,5 m piasek drobnoziarnisty z przewarstwieniami piasku pylastego, szary piasek różnoziarnisty średnioziarnisty lub pospółka, szary 33,5 36,5 m piasek gliniasty lub pył piaszczysty, zwarty, szary 4.2. Warunki hydrogeologiczne. Opis warunków hydrogeologicznych ograniczono jedynie do danych z otworów archiwalnych ujęcia, jako wystarczających dla potrzeb projektu likwidacji. W udokumentowanych otworach hydrogeologicznych ujęcia stwierdzono występowanie wyłącznie jednego poziomu wodonośnego. Jest to czwartorzędowy, śródmorenowy poziom wodonośny, który w otworze nr 1 zlokalizowano na głębokości 13,8m ppt w piaskach pylastych i drobnoziarnistych zaś w otworze nr 2 na głębokości 18,0m ppt. także w piaskach drobnoziarnistych. Warstwa wodonośna występuje w przelocie średnio 16,0 33,5m ppt., Zwierciadło ujętego poziomu wodonośnego ma charakter naporowy o cechach artezyjskich a jego poziom piezometryczny stabilizuje się w obydwu ujęciach na głębokości +0,5m n.p.t. i w okresie rekonstrukcji otw. nr 1 oraz wykonywania otw. nr 2 kształtował się w strefie rzędnych 82,50 82,85m npm. Ciśnienie piezometryczne poziomu nie jest znaczne i wynosi w otw. nr 1 147,7kPa zaś w otw. nr 2 191,0 kpa. W chwili obecnej poziom terenu przy ujęciu jest obniżony o ok. 1,0m, ze względu na umieszczenie obydwu otworów w budynku stanowiącym wspólną obudowę ujęcia, stąd względny poziom piezometryczny liczony od poziomu terenu przy ujęciu może wynosić +1,5m przy niezmienionym ciśnieniu piezometrycznym wynoszącym średnio ok. 170kPa. Geotechnika 8

8 5. PRZEDSTAWIENIE MOŻLIWOŚCI OSIĄGNIĘCIA CELU ROBÓT GEOLOGICZNYCH. Projektowane do wykonania zadanie geologiczne składać się będzie następujących elementów: ocena aktualnego stanu i głębokości otworów pod kątem ich likwidacji, ocena parametrów hydrogeologicznych warstwy wodonośnej pod kątem likwidacji, wykonanie robót likwidacyjnych otworów nr 1 i nr 2. kontrola poprawności i skuteczności wykonanej likwidacji obydwu otworów Opis liczby i lokalizacji likwidowanych wyrobisk Otwory wiertnicze Ilość Średnica Głębokość Metraż System Std. Nr 1 Std. Nr mm (14 ) 153 mm (6 5/8 ) 36,5 m ppt. 36,5 m ppt. mechaniczny Lokalizacja wyrobiska wg załącznika graficznego nr 2. W celu zrealizowania zadania geologicznego należy skutecznie zlikwidować dwa hydrogeologiczne otwory wiertnicze: studnię nr 1 o średnicy początkowej Ø 356 mm 14, do głębokości końcowej 36,5 m ppt. oraz studnię nr 2 o średnicy początkowej Ø 406mm 16, do głębokości końcowej 35,0 m ppt. Otwory projektuje się zlikwidować poprzez wykonanie korka iłowego z Compactonitu oraz korka cementowego w stropie, przy usunięciu filtra z każdego otworu i pozostawienia istniejącego orurowania. Szczegółowy opis likwidacji zamieszczono w pkt. 5.3 niniejszego projektu Konstrukcja likwidowanych otworów wiertniczych Konstrukcja likwidowanej studni nr 1. Projektuje się likwidację istniejącej studni nr 1 awaryjnej studni nieczynnego ujęcia na terenie bazy GS SCh w Nowej Suchej o następującej konstrukcji: Geotechnika 9

9 zewnętrzna kolumna rur osłonowych Ø 356mm 14 długości l = 10,5 m wewnętrzna kolumna rur osłonowych Ø 299mm 11 3/4 długości l = 27,0 m filtr siatkowy tracony, w przelocie 25,1 36,5m ppt rura nadfiltrowa część filtrowa filtra siatkowy Ø 168mm 6 5/8 długości l = 5,0 m Ø 168mm 6 5/8 długości l = 4,0 m rura nadfiltrowa Ø 168mm 6 5/8 długości l = 2,4 m. Zarurowanie osłonowe występuje w przelocie 0,0 27,0m ppt. Filtr siatkowy w przelocie 25,1 36,5m ppt ( 2,1m ponad podstawę rur osłonowych). Poziom wodonośny o zwierciadle naporowym stabilizuje się w otworze na rzędnej 82,85m npm. Konstrukcja otworu istniejącego została przedstawiona na załączniku graficznym nr 5-1. Konstrukcja otworu i sposób likwidacji została przedstawiona na tle spodziewanego profilu litologicznego na załączniku graficznym nr Konstrukcja likwidowanej studni nr 2. Projektuje się likwidację istniejącej studni nr 2 podstawowej studni nieczynnego ujęcia na terenie bazy GS SCh w Nowej Suchej o następującej konstrukcji: zewnętrzna kolumna rur osłonowych Ø 406mm 16 długości l = 10,0 m wewnętrzna kolumna rur osłonowych Ø 356mm 14 długości l = 27,0 m filtr siatkowy tracony, w przelocie 21,4 35,0m ppt rura nadfiltrowa Ø 245mm 9 5/8 długości l = 5,6 m część filtrowa filtra siatkowy Ø 245mm 9 5/8 długości l = 6,0 m rura nadfiltrowa Ø 245mm 9 5/8 długości l = 2,0 m. Zarurowanie osłonowe występuje w przelocie 0,0 27,0m ppt. Filtr siatkowy w przelocie 21,4 35,0m ppt ( 5,6m ponad podstawę rur osłonowych). Poziom wodonośny o zwierciadle naporowym stabilizuje się w otworze na rzędnej 82,50m npm. Konstrukcja otworu istniejącego została przedstawiona na załączniku graficznym nr 5-2. Konstrukcja otworu i sposób likwidacji została przedstawiona na tle spodziewanego profilu litologicznego na załączniku graficznym nr 4-2. Geotechnika 10

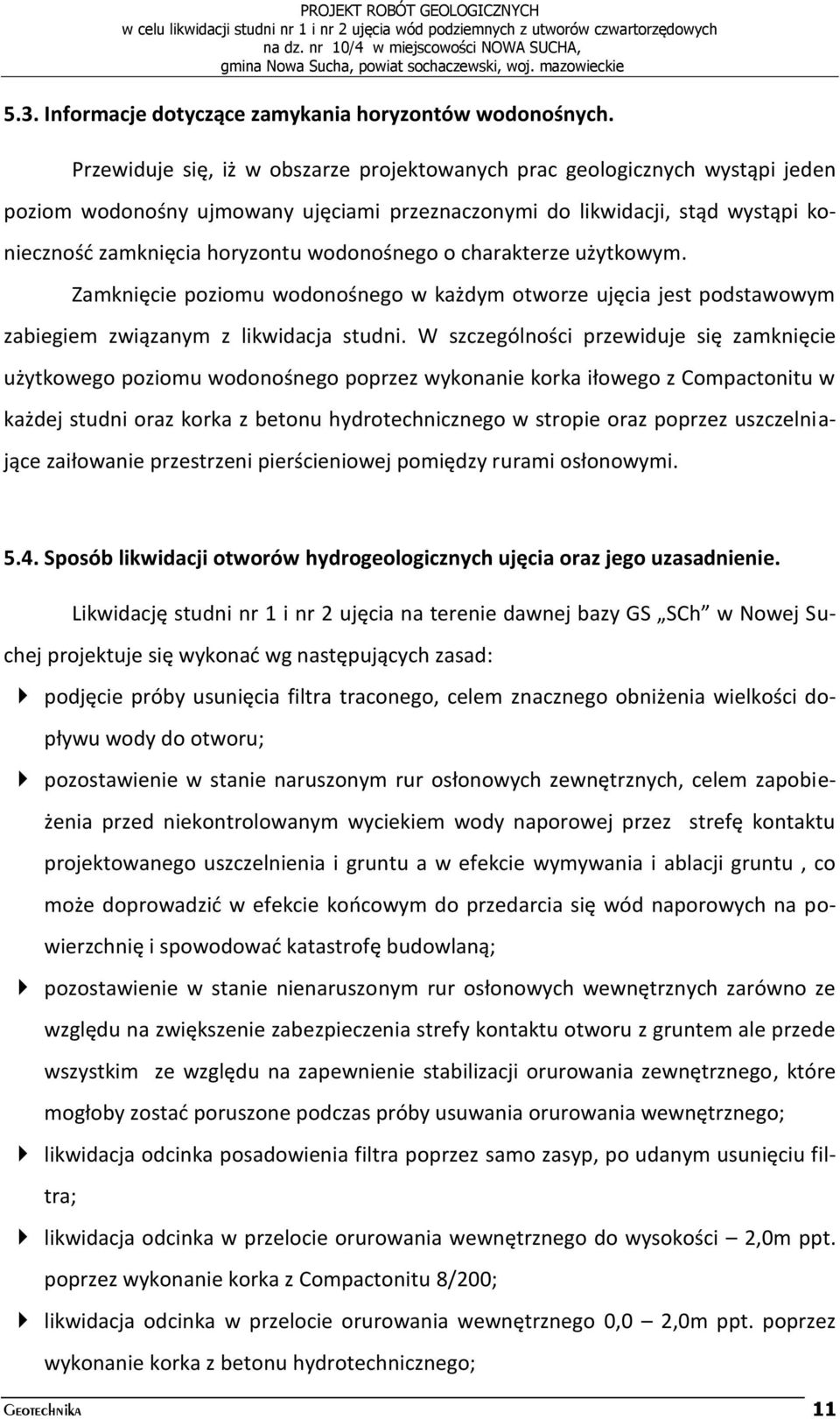

10 5.3. Informacje dotyczące zamykania horyzontów wodonośnych. Przewiduje się, iż w obszarze projektowanych prac geologicznych wystąpi jeden poziom wodonośny ujmowany ujęciami przeznaczonymi do likwidacji, stąd wystąpi konieczność zamknięcia horyzontu wodonośnego o charakterze użytkowym. Zamknięcie poziomu wodonośnego w każdym otworze ujęcia jest podstawowym zabiegiem związanym z likwidacja studni. W szczególności przewiduje się zamknięcie użytkowego poziomu wodonośnego poprzez wykonanie korka iłowego z Compactonitu w każdej studni oraz korka z betonu hydrotechnicznego w stropie oraz poprzez uszczelniające zaiłowanie przestrzeni pierścieniowej pomiędzy rurami osłonowymi Sposób likwidacji otworów hydrogeologicznych ujęcia oraz jego uzasadnienie. Likwidację studni nr 1 i nr 2 ujęcia na terenie dawnej bazy GS SCh w Nowej Suchej projektuje się wykonać wg następujących zasad: podjęcie próby usunięcia filtra traconego, celem znacznego obniżenia wielkości dopływu wody do otworu; pozostawienie w stanie naruszonym rur osłonowych zewnętrznych, celem zapobieżenia przed niekontrolowanym wyciekiem wody naporowej przez strefę kontaktu projektowanego uszczelnienia i gruntu a w efekcie wymywania i ablacji gruntu, co może doprowadzić w efekcie końcowym do przedarcia się wód naporowych na powierzchnię i spowodować katastrofę budowlaną; pozostawienie w stanie nienaruszonym rur osłonowych wewnętrznych zarówno ze względu na zwiększenie zabezpieczenia strefy kontaktu otworu z gruntem ale przede wszystkim ze względu na zapewnienie stabilizacji orurowania zewnętrznego, które mogłoby zostać poruszone podczas próby usuwania orurowania wewnętrznego; likwidacja odcinka posadowienia filtra poprzez samo zasyp, po udanym usunięciu filtra; likwidacja odcinka w przelocie orurowania wewnętrznego do wysokości 2,0m ppt. poprzez wykonanie korka z Compactonitu 8/200; likwidacja odcinka w przelocie orurowania wewnętrznego 0,0 2,0m ppt. poprzez wykonanie korka z betonu hydrotechnicznego; Geotechnika 11

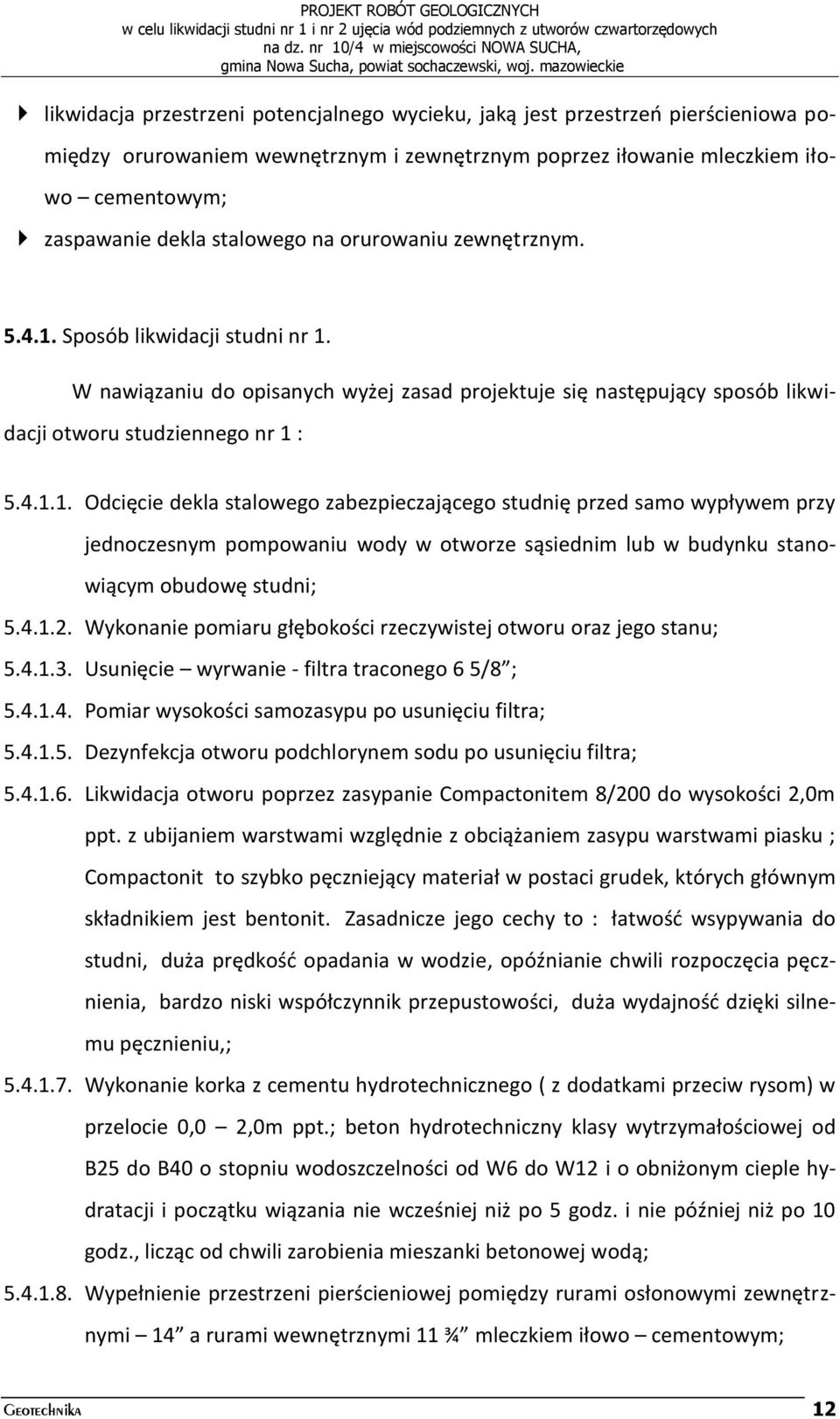

11 likwidacja przestrzeni potencjalnego wycieku, jaką jest przestrzeń pierścieniowa pomiędzy orurowaniem wewnętrznym i zewnętrznym poprzez iłowanie mleczkiem iłowo cementowym; zaspawanie dekla stalowego na orurowaniu zewnętrznym Sposób likwidacji studni nr 1. W nawiązaniu do opisanych wyżej zasad projektuje się następujący sposób likwidacji otworu studziennego nr 1 : Odcięcie dekla stalowego zabezpieczającego studnię przed samo wypływem przy jednoczesnym pompowaniu wody w otworze sąsiednim lub w budynku stanowiącym obudowę studni; Wykonanie pomiaru głębokości rzeczywistej otworu oraz jego stanu; Usunięcie wyrwanie - filtra traconego 6 5/8 ; Pomiar wysokości samozasypu po usunięciu filtra; Dezynfekcja otworu podchlorynem sodu po usunięciu filtra; Likwidacja otworu poprzez zasypanie Compactonitem 8/200 do wysokości 2,0m ppt. z ubijaniem warstwami względnie z obciążaniem zasypu warstwami piasku ; Compactonit to szybko pęczniejący materiał w postaci grudek, których głównym składnikiem jest bentonit. Zasadnicze jego cechy to : łatwość wsypywania do studni, duża prędkość opadania w wodzie, opóźnianie chwili rozpoczęcia pęcznienia, bardzo niski współczynnik przepustowości, duża wydajność dzięki silnemu pęcznieniu,; Wykonanie korka z cementu hydrotechnicznego ( z dodatkami przeciw rysom) w przelocie 0,0 2,0m ppt.; beton hydrotechniczny klasy wytrzymałościowej od B25 do B40 o stopniu wodoszczelności od W6 do W12 i o obniżonym cieple hydratacji i początku wiązania nie wcześniej niż po 5 godz. i nie później niż po 10 godz., licząc od chwili zarobienia mieszanki betonowej wodą; Wypełnienie przestrzeni pierścieniowej pomiędzy rurami osłonowymi zewnętrznymi 14 a rurami wewnętrznymi 11 ¾ mleczkiem iłowo cementowym; Geotechnika 12

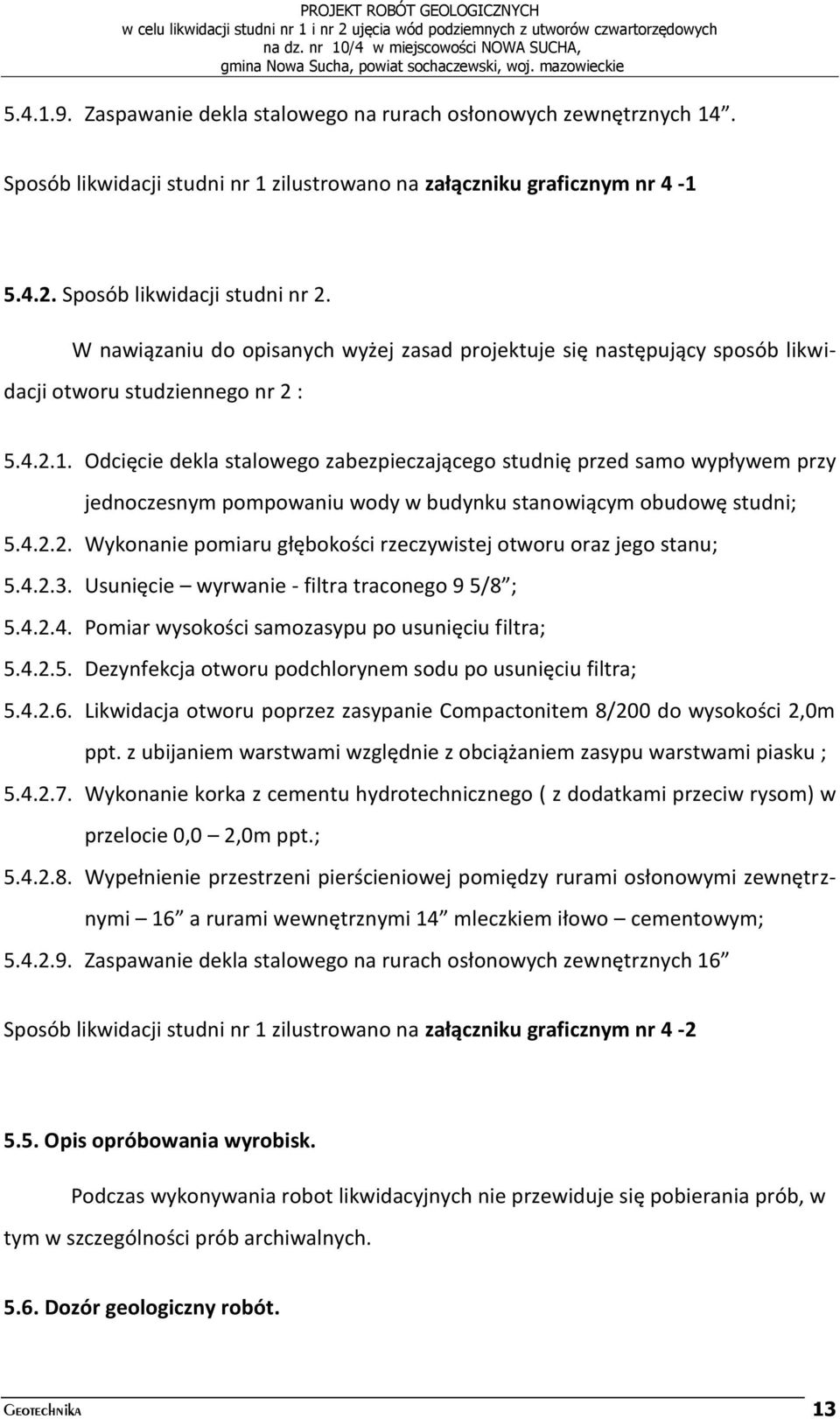

12 Zaspawanie dekla stalowego na rurach osłonowych zewnętrznych 14. Sposób likwidacji studni nr 1 zilustrowano na załączniku graficznym nr Sposób likwidacji studni nr 2. W nawiązaniu do opisanych wyżej zasad projektuje się następujący sposób likwidacji otworu studziennego nr 2 : Odcięcie dekla stalowego zabezpieczającego studnię przed samo wypływem przy jednoczesnym pompowaniu wody w budynku stanowiącym obudowę studni; Wykonanie pomiaru głębokości rzeczywistej otworu oraz jego stanu; Usunięcie wyrwanie - filtra traconego 9 5/8 ; Pomiar wysokości samozasypu po usunięciu filtra; Dezynfekcja otworu podchlorynem sodu po usunięciu filtra; Likwidacja otworu poprzez zasypanie Compactonitem 8/200 do wysokości 2,0m ppt. z ubijaniem warstwami względnie z obciążaniem zasypu warstwami piasku ; Wykonanie korka z cementu hydrotechnicznego ( z dodatkami przeciw rysom) w przelocie 0,0 2,0m ppt.; Wypełnienie przestrzeni pierścieniowej pomiędzy rurami osłonowymi zewnętrznymi 16 a rurami wewnętrznymi 14 mleczkiem iłowo cementowym; Zaspawanie dekla stalowego na rurach osłonowych zewnętrznych 16 Sposób likwidacji studni nr 1 zilustrowano na załączniku graficznym nr Opis opróbowania wyrobisk. Podczas wykonywania robot likwidacyjnych nie przewiduje się pobierania prób, w tym w szczególności prób archiwalnych Dozór geologiczny robót. Geotechnika 13

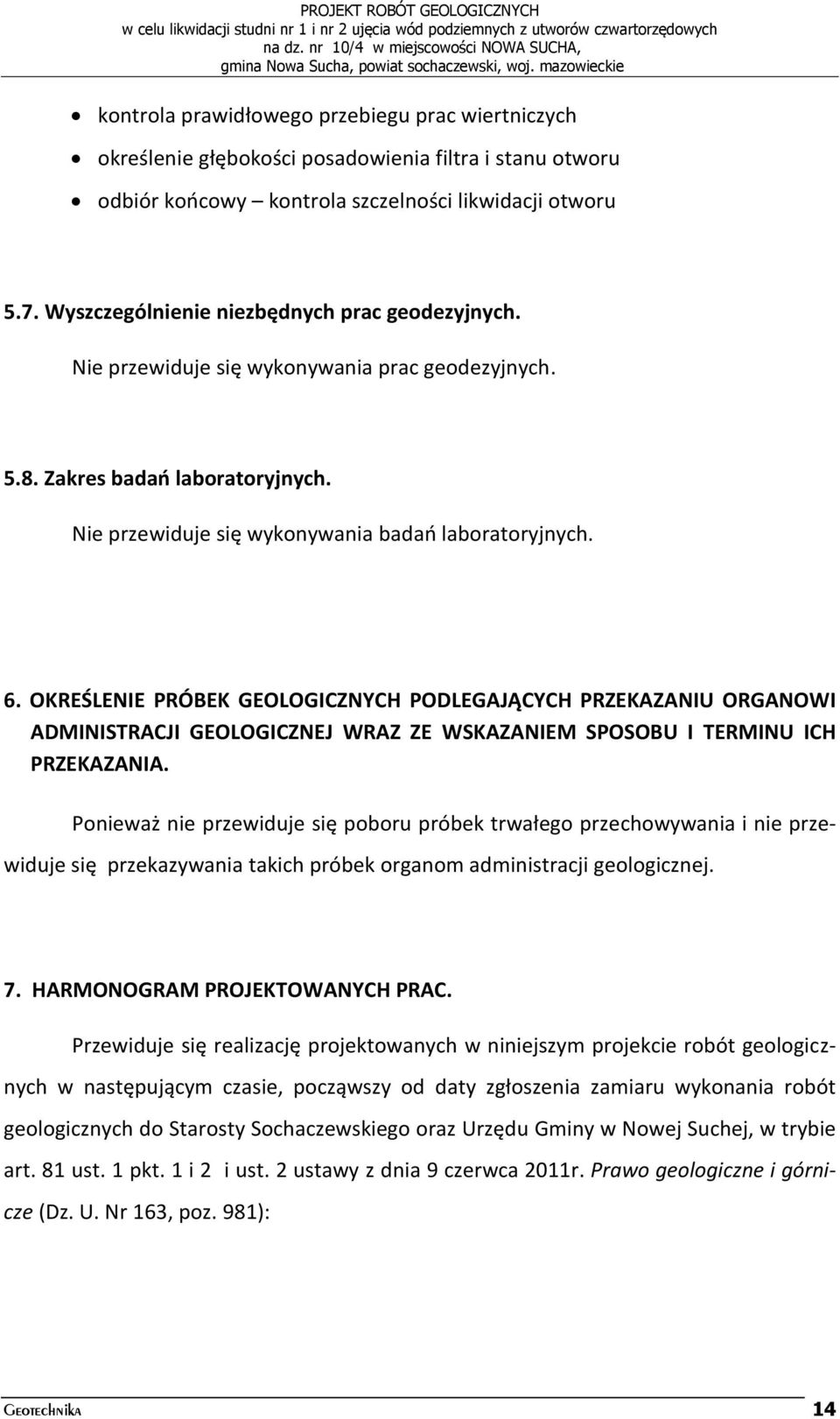

13 kontrola prawidłowego przebiegu prac wiertniczych określenie głębokości posadowienia filtra i stanu otworu odbiór końcowy kontrola szczelności likwidacji otworu 5.7. Wyszczególnienie niezbędnych prac geodezyjnych. Nie przewiduje się wykonywania prac geodezyjnych Zakres badań laboratoryjnych. Nie przewiduje się wykonywania badań laboratoryjnych. 6. OKREŚLENIE PRÓBEK GEOLOGICZNYCH PODLEGAJĄCYCH PRZEKAZANIU ORGANOWI ADMINISTRACJI GEOLOGICZNEJ WRAZ ZE WSKAZANIEM SPOSOBU I TERMINU ICH PRZEKAZANIA. Ponieważ nie przewiduje się poboru próbek trwałego przechowywania i nie przewiduje się przekazywania takich próbek organom administracji geologicznej. 7. HARMONOGRAM PROJEKTOWANYCH PRAC. Przewiduje się realizację projektowanych w niniejszym projekcie robót geologicznych w następującym czasie, począwszy od daty zgłoszenia zamiaru wykonania robót geologicznych do Starosty Sochaczewskiego oraz Urzędu Gminy w Nowej Suchej, w trybie art. 81 ust. 1 pkt. 1 i 2 i ust. 2 ustawy z dnia 9 czerwca 2011r. Prawo geologiczne i górnicze (Dz. U. Nr 163, poz. 981): Geotechnika 14

14 1. Zgłoszenie zamiaru wykonania robót geologicznych 14 dni 2. Roboty wiertnicze likwidacyjne do 10 dni roboczych 3. Prace dokumentacyjne do 30 dni roboczych 4. Przedłożenie dokumentacji powykonawczej do zatwierdzenia do 2 miesięcy od daty zatwierdzenia projektu 8. OKREŚLENIE WPŁYWU ZAMIERZONYCH ROBÓT NA OBSZARY CHRONIONE W TYM NA OBSZARY NATURA Nie przewiduje się jakiegokolwiek wpływu zamierzonych robot na obszary chronione, ze względu na brak wpływu robót geologicznych na walory krajobrazowe. W szczególności nie przewiduje się również jakiegokolwiek wpływu na przedmiot ochrony obszarze sieci NATURA 2000, ze względu na znaczne oddalenie tych terenów od obszaru projektowanych robot. 9.OKREŚLENIE RODZAJU DOKUMENTACJI GEOLOGICZNEJ MAJĄCEJ POWSTAĆ W WYNIKU ROBÓT GEOLOGICZNYCH. Dokumentacja wynikowa Dokumentacja geologiczna nie kończąca się udokumentowaniem zasobów wód podziemnych, stosownie do art. 92 pkt. 1 ustawy [1.3.1.] o zakresie zgodnym z 4 ust. 1 rozporządzenia Ministra Środowiska z dnia 15 grudnia 2011 r. w sprawie szczegółowych wymagań dotyczących innych dokumentacji geologicznych (Dz. U. Nr.282, poz. 1656) [1.3.4.] 10. WNIOSKI KOŃCOWE Wnosi się do Starosty Sochaczewskiego o zatwierdzenie niniejszego projektu. Geotechnika 15
