1 Laboratorium drogowo - budowlane LABOS Sylwia Majer nr konta ul. Thugutta 6e m.1 NIP SZCZECIN tel , labos.laboratorium@gmail.com OPINIA GEOTECHNICZNA Obiekt: Budowa drogi dojazdowej do gruntów leśnych w leśnictwie Barnisławice będącej dojazdem pożarowym nr 18 na odcinku 2,4 km na działkach nr 195/1, 194, 193, 220 obr. Unibórz oraz nr 219, 218, 217 obr. Imno gmina Golczewo Zleceniodawca: Opracowanie: Biuro Usług Inżynieryjnych Mariusz Jażdżewski ul. Poniatowskiego 9/7, Nowogard dr inż. Stanisław Majer Zespół realizacyjny dr inż. Stanisław Majer Dawid Sokół Szczecin listopad

2 Opinia zawiera: 1. Część opisową 7 stron. 2. Legendę do map i kart 1 szt. 3. Mapę dokumentacyjną 2 szt. 4. Karty dokumentacyjne otworów 3 szt. 2

3 1. PODSTAWA OPRACOWANIA Podstawę opracowania stanowi zlecenie stanowi zlecenie firmy Biuro Usług Inżynieryjnych Mariusz Jażdżewski ul. Poniatowskiego 9/7, Nowogard na wykonanie opinii geotechnicznej do projektu Budowa drogi dojazdowej do gruntów leśnych w leśnictwie Barnisławice będącej dojazdem pożarowym nr MATERIAŁY WYKORZYSTANE PRZY OPRACOWANIU DOKUMENTACJI 2.1. Wizja lokalna terenu 2.2. Plan sytuacyjno - wysokościowy, skala 1: 1000 i 1: Wyniki wierceń badawczych wykonanych w listopadzie 2012 r Wyniki badań makroskopowych i laboratoryjnych pobranych prób gruntowych 2.5. PN-B-02480:1986. Grunty budowlane. Podział, nazwy, symbole i określenia 2.6. PN-B-04452:1981. Grunty budowlane. Badania polowe 2.7. PN-B-04481:1988. Grunty budowlane. Badania próbek gruntu 2.7. PN-B-02479:2002. Dokumentowanie geotechniczne. Zasady ogólne 2.8. Kondracki J. Geografia Polski. Mezoregiony fizyczno-geograficzne. Warszawa M. Słobodzian Mapa Geologiczna Polski w skali 1 : Arkusz Świdwin, Warszawa Dz.U Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych 3. CEL I ZAKRES OPRACOWANIA 3.1. Cel Opracowania Celem opracowania jest określenie budowy geologicznej podłoża, ocena warunków gruntowo - wodnych dla projektu budowa drogi dojazdowej do gruntów leśnych w leśnictwie Barnisławice będącej dojazdem pożarowym nr Zakres opracowania Zakres opracowania obejmuje: 3

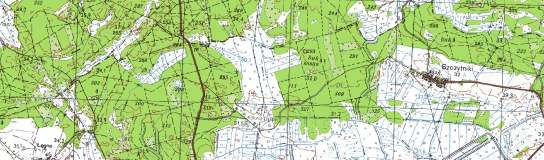

4 wykonanie wierceń badawczych, wykonanie badań terenowych i laboratoryjnych w zakresie niezbędnym do ustalenia podstawowych parametrów fizyko - mechanicznych gruntów budujących dokumentowane podłoże, analizę wytrzymałościową podłoża, wnioski i zalecenia. 4. OPIS TERENU Dokumentowany obszar znajduje się na terenie gminy Golczewo i obejmuje lasy leśnictwa Barnisławice w Nadleśnictwie Rokita. Badania objęły drogę pożarowa nr 18 na długości 2,4km. Rys. 1. Lokalizacja obszaru badań Zgodnie z podziałem fizyczno - geograficznym Polski [Kondracki 1994] położenie obszaru badań przedstawia się następująco:: prowincja: Niż Środkowoeuropejski (31), podprowincja: Pobrzeże Południowobałtyckie (313), makroregion: Pobrzeże Szczecińskie ( ) mezoregion: Równina Goleniowska (313.25) 5. BADANIA PODŁOŻA GRUNTOWEGO 5.1. Badania terenowe 4

5 Prace terenowe prowadzone były w listopadzie 2012 r. Na dokumentowanej drodze wykonano 6 odwiertów do głębokości 2,0m p.p.t.. Całkowita długość wykonanych odwiertów to 12 m. Otwory wykonano system ręcznym systemem udarowo okrętnym. Rzędne otworów badawczych ustalono w oparciu o dostarczony plan sytuacyjno-wysokościowy. Lokalizację otworów przedstawiono na mapach dokumentacyjnej. Do opracowania dołączono karty dokumentacyjne otworów badawczych Badania próbek gruntu Ze względu na cel badań badania próbki gruntu poddano analizie makroskopowej, które objęły: określenie rodzaju gruntu, określenie wilgotności naturalnej gruntów, określenie zagęszczenia metodą pośrednią na podstawie oporu świdra, określenie rzędnej zwierciadła wody gruntowej. Pozostałe parametry fizyko - mechaniczne gruntów budujących dokumentowane podłoże, ustalono metodą B z zależności korelacyjnych z tabel normowych PN - 81 / B CHARAKTERYSTYKA GEOLOGICZNA I GEOTECHNICZNA PODŁOŻA 6.1. Budowa geologiczna i hydrogeologia Obszar badań został ukształtowany i zbudowany podczas kolejnych zlodowaceń w tym najbardziej podczas ostatniego zlodowacenia zwanego bałtyckim. Rzeźba i budowa geologiczna dokumentowanego terenu został wykształcony w stadiale pomorskim ostatniego zlodowacenia, w plejstocenie, zaraz po ustąpieniu lodowca (we wczesnym holocenie). Na obszarze tym występuje typ krajobrazu naturalnego - krajobraz równin morenowych, dlatego też dominują tu utwory geologiczne, stanowiące gliny zwałowe oraz utwory sandrowe i piaski rzeczne tarasów akumulacyjnych. Miąższość utworów czwartorzędowych w okolicy Golczewa dochodzi do 150 metrów. Obszar badań leży w obrębie równiny sandrowej wznoszącej się nad równiną rzeczno-rozlewiskową wykorzystywana obecnie przez Wołczenicę. 5

6 Rys. 2. Mapa Geologiczna Polski w skali 1 : gzb P glina zwałowa zlodowacenie północnopolskie; fg B Pm piaski i żwiry sandrowe; 6.2. Warunki wodne Warunki wodne należy uznać za korzystne. Teren generalnie odwadniany jest w kierunku południowym do rzeki Wołczenica. Na końcu opracowania przy drodze do wsi Imno znajduje niewielkie oczko wytopiskowe. Wodę nawiercono jedynie w odwiercie nr 6 na głębokości 1,8m p.p.t Charakterystyka geotechniczna podłoża Na obszarze objętym zakresem opracowania występują piaski średnie i drobne w stanie średnio zagęszczonym. Pod względem geotechnicznym na dokumentowanym obszarze można wyróżnić 1 warstwę geotechniczną. Szczegółowy opis gruntów wraz z parametrami został przedstawiony w załączonych kartach otworów. Na podstawie Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych z uwagi na proste warunki gruntowe oraz charakteru budowli problem zakwalifikowano do pierwszej kategorii geotechnicznej. 7. WNIOSKI I ZALECENIA Na podstawie wykonanych badań terenowych i opracowań kameralnych stwierdzono, że: 6

7 w podłożu nawiercono głównie piaski drobne i średnie pochodzenia wodnolodowcowego w stanie średnio zagęszczonym, wodę gruntową nawiercono jedynie w odwiercie nr 6 na 1,8m p.p.t., podłoże z uwagi na warunki gruntowe i wodne należy zaliczyć do niewysadzinowych, przypowierzchniowo występuje warstwa humusu i piasków humusowych o miąższości od 0,2 do 0,4 średnio 0,3m grunty podłoża należy uznać za przepuszczalne współczynnik filtracji dla piasków drobnych można przyjąć na poziomie 5 m/d natomiast dla piasków średnich 8m/d z uwagi na niską wartość U może wystąpić problem z dogęszczeniem piasków drobnych, dlatego należy zwrócić szczególną uwagę na wilgotność czasie zagęszczenia, a główny kryterium oceny zagęszczenia powinien być wskaźnik zagęszczenia I S 0,98. dr inż. Stanisław MAJER 7
