1 GEOMAG STUDIO Opinie i Dokumentacje Geologiczne Adrian Gaoko Ul. Leśna 4, Miosk Mazowiecki Tel lub NIP: REGON: DOKUMENTACJA BADAO PODŁOŻA GRUNTOWEGO WRAZ Z OPINIĄ GEOTECHNICZNĄ określająca warunki gruntowo-wodne na potrzeby projektowanej sieci kanalizacyjnej na terenie działek o nr ew. 188/17, 192/34, 192/12, 192/19, 192/37, 192/36, 194/2, 195/4, 196/15, 196/16, 196/18, 196/19 oraz na potrzeby projektowanej sieci wodociągowej na terenie działek o nr ew. 196/16, 196/18, 195/14, obręb Wiązowna Kościelna (gm. Wiązowna, pow. otwocki) Inwestor: Zakład Gospodarki Komunalnej w Wiązownie ul. Boryszewska Wiązowna Opracowanie: mgr Adrian Gaoko Specjalista ds. hydrogeologii i geologii inżynierskiej upr. geol. V-1849, VII-1708, XI-048 Miosk Mazowiecki, kwiecieo 2018 GEOLOGIA GEOTECHNIKA HYDROGEOLOGIA GEOFIZYKA OCHRONA ŚRODOWISKA

2 SPIS TREŚCI 1. WSTĘP LOKALIZACJA I ZAGOSPODAROWANIE TERENU BADAŃ RODZAJ I ZAKRES WYKONANYCH BADAŃ WARUNKI GRUNTOWO-WODNE PODŁOŻA WARUNKI GEOTECHNICZNE WNIOSKI I ZALECENIA WYKORZYSTANE MATERIAŁY...7 SPIS ZAŁĄCZNIKÓW Zał. 1. Lokalizacja terenu badań, skala 1: Zał. 2. Mapa dokumentacyjna, skala 1:1000 Zał. 3. Karty dokumentacyjne otworów badawczych Zał. 4. Przekrój geotechniczny

3 1. Wstęp Niniejsze opracowanie zostało wykonane na zlecenie Instalbert Norbert Jankowski (ul. Niezapominajki 1, Lipowo). Badania zostały wykonane w rejonie działek nr 188/17, 192/34, 192/12, 192/19, 192/37, 192/36, 194/2, 195/4, 195/14, 196/15, 196/16, 196/18 i 196/19, położonych w rejonie ul. Kwiatowej i Niezapominajki w Wiązownej Kościelnej. Niniejsze opracowanie określa przydatność gruntów dla potrzeb budownictwa oraz wskazuje kategorię geotechniczną na potrzeby projektowanej inwestycji, polegającej na budowie infrastruktury kanalizacyjnej i wodociągowej. Opracowanie, zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, poz. 463), stanowi dokumentację badań podłoża gruntowego wraz z opinią geotechniczną, określającą geotechniczne warunki posadowienia projektowanej inwestycji. Dokumentację opracowano na podstawie wykonanych badań geotechnicznych. Prace terenowe wykonano 12 kwietnia 2018 r. Na podstawie koncepcji przedstawionej przez Zleceniodawcę, na przedmiotowych działkach planuje się budowę sieci kanalizacyjnej o długości około 650 m oraz sieci wodociągowej o długości około 50m. Wstępnie założono poziom posadowienia infrastruktury na głębokości m p.p.t. (przepompownia na około 3.6 m p.p.t.). Ostateczny poziom posadowienia zostanie dostosowany do rozpoznanych warunków gruntowo-wodnych podłoża. 2. Lokalizacja i zagospodarowanie terenu badań Administracyjnie analizowany teren położony jest na działkach nr 188/17, 192/34, 192/12, 192/19, 192/37, 192/36, 194/2, 195/4, 195/14, 196/15, 196/16, 196/18 i 196/19, obr. Wiązowna Kościelna, gm. Wiązowna, powiat otwocki. Działki te stanowią głównie lokalne drogi gruntowe. Badany teren jest zlokalizowany w rejonie ul. Kwiatowej i Niezapominajki. Pomierzone rzędne powierzchni terenu w miejscach wykonania badań wynoszą około m n.p.m. Lokalizację terenu badań przedstawiono na wycinku mapy topograficznej w skali 1: (Zał.1) oraz na mapie dokumentacyjnej w skali 1:1000 (Zał.2). Temat: Dokumentacja badań podłoża gruntowego wraz z Opinią geotechniczną Strona 3 Sieć wodociągowa i kanalizacyjna Wiązowna Kościelna, ul. Kwiatowa Wykonawca: GEOMAG STUDIO Tel

4 3. Rodzaj i zakres wykonanych badań W ramach badań terenowych wykonano: 5 wierceń badawczych do głębokości 4-6 m, łącznie 21 mb wierceń, pomiary położenia poziomu zwierciadła wody w otworach, pomiary geodezyjne punktów badawczych. Otwory badawcze wykonano systemem obrotowym wiertnicą mechaniczną. W trakcie wykonywania otworów badawczych makroskopowo określano barwę, rodzaj i stan przewiercanych warstw gruntu według PN-88/B-04481:2002 Grunty budowlane. Karty dokumentacyjne otworów geotechnicznych zamieszczono w Zał. 3. Prace geotechniczne wykonano pod stałym dozorem uprawnionego geologa. Likwidację otworów wykonano przez zasypanie urobkiem wraz z ubiciem, przy zachowaniu kolejności przewiercanych warstw. Miejsca wykonanych badań (otwory wiertnicze) zostały zinwentaryzowane w oparciu o mapę sytuacyjno-wysokościową w skali 1:1000 i zaniwelowane w nawiązaniu do państwowego układu geodezyjnego wysokościowego (Kronsztadt 86). Pomiary geodezyjne wykonano za pomocą odbiornika GPS/GNSS - Satlab SLC nr NCD , z wykorzystaniem programu Power GPS II. Wyniki pomiarów przedstawiono w tab. 1. Tab.1. Położenie otworów badawczych w państwowym układzie współrzędnych Nr punktu badawczego X Y H [m n.p.m.] Układ odniesienia 2000, strefa: 7 Lokalizację miejsc wykonanych punktów badawczych zamieszczono na mapie dokumentacyjnej w skali 1:1000 (Zał. 2). Temat: Dokumentacja badań podłoża gruntowego wraz z Opinią geotechniczną Strona 4 Sieć wodociągowa i kanalizacyjna Wiązowna Kościelna, ul. Kwiatowa Wykonawca: GEOMAG STUDIO Tel

5 4. Warunki gruntowo-wodne podłoża Pod względem geomorfologicznym badany obszar jest zlokalizowany w obrębie tarasu nadzalewowego. Od powierzchni występuje warstwa humusu lub nasypu o miąższości m. Poniżej humusu nawiercono gliny zwałowe zlod. Warty wykształcone w postaci glin piaszczystych. W rejonie otworów nr 1, 2 i 3 na stropie glin zalega warstwa piasków rzecznych i fluwioglacjalnych o miąższości m. Wody gruntowe występują w obrębie piasków rzecznych. Zwierciadło wody zostało nawiercone na głęb m p.p.t. (tj. na rzędnej m n.p.m.). Duża zmienność w głębokości do zwierciadła wód gruntowych wynika z odziaływania koryta rowu przebiegającego wzdłuż ul. Kwiatowej. Nawiercony przypowierzchniowy poziom wodonośny charakteryzuje się zwierciadłem swobodnym podlegającym okresowym wahaniom +/- 1.0m. Poziom występowania zwierciadła wody gruntowej jest zależny od długookresowych warunków pogodowych i stanu wody w rowie. Ponadto wody gruntowe występują w postaci sączeń śródglinowych o zróżnicowanej wydajności. Budowę geologiczną podłoża pod projektowaną inwestycję pokazano na przekroju geotechnicznym (Zał. 4). 5. Warunki geotechniczne Na podstawie wykonanych badań terenowych w podłożu gruntowym badanego terenu wyróżniono 3 zasadnicze warstwy geotechniczne I, II i III. Wzajemny układ wyodrębnionych warstw geotechnicznych w podłożu analizowanej inwestycji zilustrowano na przekroju geotechnicznym (Zał. 4). Warstwę I stanowi warstwa nasypu piaszczysto-gruzowego lub humusu o miąższości m. Warstwa do usunięcia. Warstwę II stanowią piaski rzeczne wykształcone w postaci piasków średnich i drobnych w stanie średnio-zagęszczonym, I D 0.4, Warstwę III stanowią nieskonsolidowane gliny zwałowe reprezentowane głównie przez gliny piaszczyste i piaski gliniaste. Grunty tej warstwy zaliczono do grupy B wg PN-81/B Ze względu na stan gruntu warstwę tę podzielono na 2 podwarstwy: warstwa IIIa piaski gliniaste w stanie plastycznym na, I L = 0.3; Temat: Dokumentacja badań podłoża gruntowego wraz z Opinią geotechniczną Strona 5 Sieć wodociągowa i kanalizacyjna Wiązowna Kościelna, ul. Kwiatowa Wykonawca: GEOMAG STUDIO Tel

6 warstwa IIIb gliny w stanie twardoplastycznym na pograniczu półzwartego, I L = 0.0; 6. Wnioski i zalecenia Grunty budujące podłoże gruntowe na przedmiotowej działce mogą stanowić podłoże dla obiektów budowlanych. W rozpoznanym profilu gruntowym pod warstwą nasypu i humusu (warstwa I) występują średnio-zagęszczone piaski drobne i średnie (warstwa II) oraz gliny piaszczyste w stanie plastycznym (warstwa IIIa) i twardoplastycznym na pograniczu półzwartego (warstwa IIIb). Wody gruntowe występują w obrębie piasków rzecznych. Poziom występowania zwierciadła wody gruntowej jest zależny od długookresowych warunków pogodowych i stanu wody w rowie. Poziom stabilizacji zwierciadła wody rozpoznano na głębokości m p.p.t. (tj. na rzędnej m n.p.m.). Wahania poziomu wód gruntowych wynoszą +/- 1.0m. Ponadto wody gruntowe występują w postaci sączeń śródglinowych o zróżnicowanej wydajności. Dla projektowanej inwestycji należy przyjmować proste warunki gruntowe oraz drugą kategorię geotechniczną zgodnie z Rozporządzeniem MTBiGM z dn r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, poz. 463). Ostatecznie kategorię geotechniczną określa Projektant. Montaż infrastruktury kanalizacyjnej i wodociągowej należy wykonywać na osuszonym podłożu gruntowym. Przy średnich i wysokich stanach wód gruntowych konieczne będzie wykonanie krótkotrwałego odwodnienia systemem igłofiltrów w rejonie otworów nr 1 i 2. Szacowany współczynnik filtracji dla rozpoznanych gruntów piaszczystych to 5x10-4 m/s. Nie zaleca się prowadzić prac w wykopie w okresach występowania intensywnych lub długotrwałych opadów albo intensywnych roztopów. Wówczas podwyższony stan wód Temat: Dokumentacja badań podłoża gruntowego wraz z Opinią geotechniczną Strona 6 Sieć wodociągowa i kanalizacyjna Wiązowna Kościelna, ul. Kwiatowa Wykonawca: GEOMAG STUDIO Tel

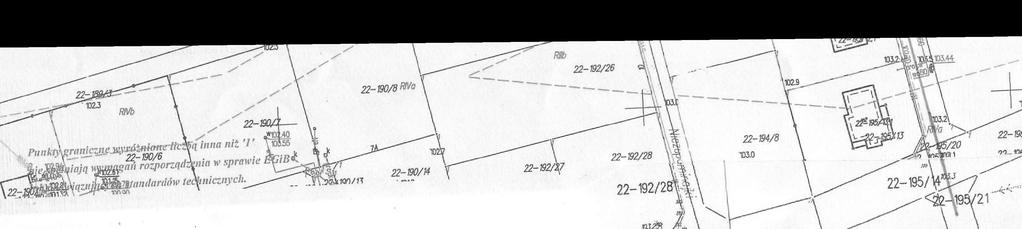

7 gruntowych spowoduje ich zwiększony napływ do wykopu. Stan ten wymagać będzie zwiększenia intensywności odwodnienia. Nie należy prowadzić robót ziemnych w okresie długotrwałego utrzymywania się temperatur ujemnych. Odsłonięte powierzchnie gruntów spoistych w wykopie należy chronić przed przemarzaniem. 7. Wykorzystane materiały Do opracowania niniejszej dokumentacji wykorzystano następujące materiały: - Mapa Topograficzna Polski w skali 1: Mapa Zasadnicza rejonu projektowanej inwestycji w skali 1:1000 (dostarczona przez Zleceniodawcę) (Zał.2). - PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. - PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. - PN-EN :2008. Eurokod 7: Projektowanie geotechniczne. Część 1: Zasady ogólne. - PN-EN :2009. Eurokod 7: Projektowanie geotechniczne. Część 2: Rozpoznanie i badanie podłoża gruntowego. - Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. 2012, poz. 463). Temat: Dokumentacja badań podłoża gruntowego wraz z Opinią geotechniczną Strona 7 Sieć wodociągowa i kanalizacyjna Wiązowna Kościelna, ul. Kwiatowa Wykonawca: GEOMAG STUDIO Tel
