Europejska Aprobata Techniczna ETA-12/0502

Transkrypt

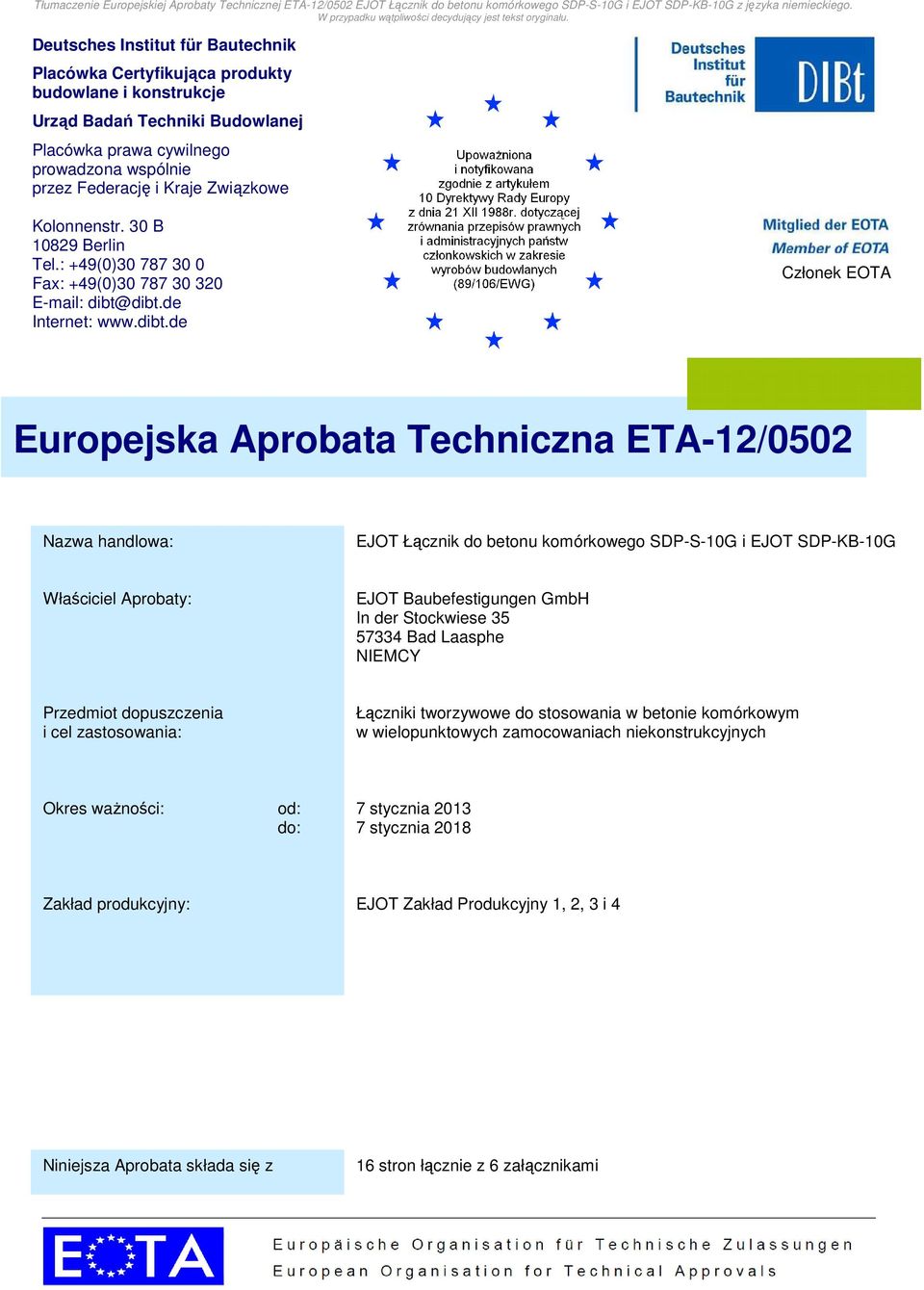

1 Deutsches Institut für Bautechnik Placówka Certyfikująca produkty budowlane i konstrukcje Urząd Badań Techniki Budowlanej Placówka prawa cywilnego prowadzona wspólnie przez Federację i Kraje Związkowe Kolonnenstr. 30 B Berlin Tel.: +49(0) Fax: +49(0) dibt@dibt.de Internet: Członek EOTA ETA-12/0502 Nazwa handlowa: EJOT Łącznik do betonu komórkowego SDP-S-10G i EJOT SDP-KB-10G Właściciel Aprobaty: EJOT Baubefestigungen GmbH In der Stockwiese Bad Laasphe NIEMCY Przedmiot dopuszczenia i cel zastosowania: Łączniki tworzywowe do stosowania w betonie komórkowym w wielopunktowych zamocowaniach niekonstrukcyjnych Okres ważności: od: do: 7 stycznia stycznia 2018 Zakład produkcyjny: EJOT Zakład Produkcyjny 1, 2, 3 i 4 Niniejsza Aprobata składa się z 16 stron łącznie z 6 załącznikami

2 ETA-12/0502 Strona 2 z 16 7 stycznia 2013 I Podstawy prawne i postanowienia ogólne 1. Niniejsza przydzielona została przez niemiecki Instytut Techniki Budowlanej w zgodności z: - Dyrektywą 89/106/EWG Rady Europy z dnia 21 grudnia 1988 dotyczącą zrównania przepisów prawnych i administracyjnych państw członkowskich w zakresie wyrobów budowlanych 1, zmienioną Dyrektywą 93/68/EWG Rady Europy 2 oraz poprzez rozporządzenie (UE) nr 1882/2003 Parlamentu Europejskiego i Rady Europy 3 ; - ustawą o wprowadzeniu do obiegu i wolnym obrocie wyrobami budowlanymi do zastosowania Dyrektywy 89/106/EWG Rady Europy z dnia 21 grudnia 1988 dotyczącej zrównania przepisów prawnych i administracyjnych państw członkowskich w zakresie wyrobów budowlanych oraz innymi aktami prawnymi Wspólnoty Europejskiej (ustawa o wyrobach budowlanych BauPG) z dn. 28 kwietnia , ostatnio zmienioną poprzez artykuł 2 ustawy z dnia 8 listopada ; - Wspólnymi Uregulowaniami w zakresie wnioskowania, przygotowania oraz udzielania Europejskich Aprobat Technicznych zgodnie z załącznikiem do decyzji 94/23/EWG Komisji Europejskiej 6 ; - wytycznymi do Europejskich Aprobat Technicznych Łączniki tworzywowe do stosowania w betonie i w murach w wielopunktowych zamocowaniach niekonstrukcyjnych część 5: Łączniki tworzywowe do kotwienia w betonie komórkowym, ETAG Niemiecki Instytut Techniki Budowlanej jest uprawniony do sprawdzenia, czy postanowienia niniejszej Europejskiej Aprobaty Technicznej są spełniane. Kontrola ta może być przeprowadzona w zakładzie produkcyjnym. Posiadacz Europejskiej Aprobaty Technicznej jest odpowiedzialny za zgodność produktów z Europejską Aprobatą Techniczną oraz jej użytecznością dla przewidzianego zakresu zastosowania. 3. nie może być przenoszona na innych niż wymieniony na pierwszej stronie Producentów lub przedstawicieli Producentów lub też na inne zakłady produkcyjne niż te wymienione na pierwszej stronie Europejskiej Aprobaty Technicznej. 4. Niemiecki Instytut Techniki Budowlanej może odwołać niniejszą Europejską Aprobatę Techniczną, w szczególności po informacji komisji na podstawie art. 5 ust. 1 Dyrektywy 89/106/EWG. 5. Niniejsza może być powielana także w formie elektronicznej jedynie w wersji nieskróconej. Po otrzymaniu pisemnej zgody niemieckiego Instytutu Techniki Budowlanej można powielać fragmenty. W takim przypadku jednak należy zaznaczyć, że chodzi tylko o fragmenty. Teksty i rysunki broszur reklamowych nie mogą stać w sprzeczności z Europejską Aprobatą Techniczną, ani też używać jej niezgodnie z jej przeznaczeniem. 6. udzielona zostaje w języku urzędowym obowiązującym daną Jednostkę Certyfikującą. Wersja ta odpowiada wersji udzielonej przez EOTA. Tłumaczenia na inne języki powinny zawierać odpowiednią adnotację i być oznaczone, jako tłumaczenia. 1 Dziennik Ustaw Wspólnoty Europejskiej L40 z dnia 11 lutego 1989, str Dziennik Ustaw Wspólnoty Europejskiej L220 z dnia 30 sierpnia 1993, str. 1 3 Dziennik Ustaw Unii Europejskiej L284 z dnia 31 października 2003, str Federalny Dziennik Ustaw część I 1998, str Federalny Dziennik Ustaw część I 2011, str Dziennik Ustaw Wspólnoty Europejskiej L17 z dnia 20 stycznia 1994, str. 34

3 ETA-12/0502 Strona 3 z 16 7 stycznia 2013 II Postanowienia szczególne Europejskiej Aprobaty Technicznej 1. Opis produktu budowlanego i cel zastosowania 1.1 Opis produktu Łącznik do betonu komórkowego SDP-S i SDP-KB firmy EJOT składa się z korpusu tworzywowego z poliamidu oraz przynależnej do kompletu specjalnej śruby ze stali cynkowanej galwanicznie lub ze stali nierdzewnej. Część tworzywowa rozpierana jest w wyniku wkręcenia śruby, tym samym następuje docisk strefy rozporowej do ścianek otworu wierconego. W załączniku nr 1 przedstawiono łącznik w postaci zmontowanej. 1.2 Cel zastosowania Łącznik przewidziany jest do zastosowań, w ramach, których należy spełnić wymagania dotyczące wytrzymałości mechanicznej w rozumieniu ważnych wymagań 4 Dyrektywy 89/106/EWG oraz w przypadku, gdy uszkodzenie łącznika może doprowadzić do wystąpienia bezpośredniego zagrożenia życia, bądź zdrowia człowieka. Łącznik może być użyty tylko do wielopunktowych zamocowań niekonstrukcyjnych. Podstawa mocowania może składać się z kategorii użytkowej d zgodnie z poniższą tabelą: kategoria użytkowa d Rozmiar łącznika EJOT SDP-S EJOT SDP-KB Uwagi beton komórkowy AAC 2 zgodnie z EN beton komórkowy AAC 6 zgodnie z EN Śruby specjalne ze stali ocynkowanej galwanicznie Specjalna śruba ze stali ocynkowanej galwanicznie może być wykorzystana tylko w elementach budowlanych w warunkach suchych pomieszczeń. Specjalna śruba ze stali ocynkowanej galwanicznie może być zastosowana również na zewnątrz, jeżeli po starannym montażu łącznika obszar łba zostanie w taki sposób zabezpieczony przed wilgocią i deszczem, że nie będzie możliwe wnikanie wilgoci do trzpienia. W tym celu przed łbem śruby należy zamocować osłonę z fasady lub fasadę wentylowaną i łeb śruby pokryć elastyczną warstwą stanowiącą pokrycie bitumiczno-olejowe (np. środki stosowane do ochrony podwozia lub przestrzeni pustych pojazdów mechanicznych). Śruby specjalne ze stali nierdzewnej ( i ): Śruba specjalna ze stali nierdzewnej może być zastosowana w elementach budowlanych w warunkach suchych pomieszczeń, jak również na zewnątrz (łącznie z atmosferą przemysłową i w środowisku nadmorskim) lub w wilgotnych pomieszczeniach, jeżeli nie występują warunki agresywne. Do szczególnie agresywnych warunków należą np. ciągłe, zmienne zanurzanie w wodzie morskiej lub w obrębie zasięgu wody morskiej, atmosfera zawierająca chlor na pływalniach albo atmosfera z ekstremalnym zanieczyszczeniu substancjami chemicznymi (np. w przypadku urządzeń do odsiarczania spalin albo w tunelach drogowych, w których używa się środków odmrażających). Łącznik może być wykorzystywany w następujących zakresach temperatur: Zakres temperatur b): -40 C do +80 C (maks. temperatura oddziałująca długotrwale +50 C i maks. temperatura oddziałująca krótkotrwale +80 C)

4 ETA-12/0502 Strona 4 z 16 7 stycznia 2013 Wymagania niniejszej Europejskiej Aprobaty Technicznej bazują na przyjęciu przewidywalnej długości użytkowania łączników wynoszącej 50 lat. Dane dotyczące okresu użytkowania nie są równoznaczne z gwarancją Producenta; są jedynie informacją pomocną przy wyborze odpowiedniego produktu pod kątem oczekiwanego okresu użyteczności budowli. 2. Cechy produktu i proces dowodowy 2.1. Cechy produktu Łącznik odpowiada rysunkom i danym wykazanym w załącznikach nr 1, 2, 3 i 4. Parametry materiałów, wymiary i tolerancje produktu nie podane w tychże załącznikach muszą odpowiadać danym podanym w dokumentacji technicznej 7) do niniejszej Europejskiej Aprobaty Technicznej. Charakterystyczne parametry dotyczące kotwienia podane są w załącznikach 4, 5 i 6. Każdy łącznik oznaczony jest znakiem Producenta, typem, średnicą i długością, zgodnie z załącznikiem 2 i 3. Należy zaznaczyć minimalną głębokość zakotwienia. Łącznik powinien być pakowany i dostarczany jedynie jako jednostka mocująca. 2.2 Postępowanie dowodowe Ocena użyteczności łącznika w ramach przewidzianego celu użycia pod kątem wymagań bezpieczeństwa użycia w sensie ważnych wymagań 4 odbywa się w zgodności z Wytycznymi do Europejskich Aprobat Technicznych dla łączników tworzywowych do stosowania w betonie i murach w wielopunktowych zamocowaniach niekonstrukcyjnych, ETAG nr 020: część 1: "Część ogólna" część 5: "Łączniki z tworzywa sztucznego do stosowania w betonie komórkowym na podstawie kategorii użytkowej d. W uzupełnieniu specyficznych postanowień do niniejszej Europejskiej Aprobaty Technicznej, dotyczących materiałów niebezpiecznych, produkty w zakresie obowiązywania niniejszej Aprobaty mogą podlegać dalszym wymaganiom (np. Prawo Europejskie lub narodowe przepisy prawne i administracyjne). Aby postanowienia Wytycznych dotyczących produktów budowlanych zostały spełnione, należy spełnić także powyższe wymagania. 3. Ocena i potwierdzenie zgodności oraz oznakowanie CE 3.1 System zaświadczania zgodności Zgodnie z decyzją 97/463/EG Komisji Europejskiej 8 należy zastosować system 2(ii) (oznaczony jako system 2+) zaświadczenia o zgodności. Niniejszy system zaświadczania o zgodności opisany jest następująco. System 2+: Deklaracja Zgodności Producenta dla produktu na podstawie: a) zadań Producenta: (1) pierwsze badanie produktu, (2) zakładowa kontrola produkcji, (3) badanie próbek pobranych w zakładzie produkcyjnym zgodnie z ustalonym planem badań, 7 Dokumentacja techniczna do niniejszej Europejskiej Aprobaty Technicznej złożona została w niemieckim Instytucie Techniki Budowlanej i, jeżeli to ważne dla zadań Jednostki Certyfikującej biorącej udział w postępowaniu potwierdzającym zgodność, może być wydane tejże Jednostce Certyfikującej. 8 Dziennik Urzędowy Wspólnoty / Unii Europejskiej L 198 z dnia

5 ETA-12/0502 Strona 5 z 16 7 stycznia 2013 b) zadania Jednostki Certyfikującej: (4) certyfikacja zakładowej kontroli produkcji na postawie: pierwszej inspekcji zakładu i zakładowej kontroli produkcji, ciągłego nadzoru, oceniania i uznania zakładowej kontroli produkcji 3.2 Kompetencje Zadania Producenta Własna kontrola produktu przez zakład produkcyjny Producent musi prowadzić ciągły nadzór własny nad produktami. Wszystkie dane, wymagania i przepisy podane przez Producenta należy systematycznie przechowywać w formie pisemnych wskazówek zakładowych i procesowych. Własna kontrola produktu przez zakład produkcyjny ma zagwarantować, że produkty są zgodne z niniejszą Europejską Aprobatą Techniczną. Producent może używać tylko produktów wyjściowych w dokumentacji technicznej niniejszej Europejskiej Aprobaty Technicznej. Własna kontrola produktu przez zakład produkcyjny musi być zgodna z planem kontrolnym, który jest częścią niniejszej Europejskiej Aprobaty Technicznej. Plan kontrolny ustalony jest w związku z systemem zakładowej kontroli produkcji, wprowadzonym przez Producenta i złożony został w niemieckim Instytucie Techniki Budowlanej 9. Wyniki kontroli produktu przez zakład produkcyjny należy przechowywać i ocenić zgodnie z postanowieniami planu kontrolnego i planu nadzorowania Pozostałe zadania Producenta Producent powinien na podstawie umowy włączyć do przeprowadzenia działań zgodnie z rozdziałem Placówkę, która dopuszczona została do zadań zgodnych z rozdziałem 3.1 w zakresie łączników. W tym celu Producent powinien przedstawić tejże Placówce plan kontroli zgodnie z rozdziałem i Producent powinien przedstawić Deklarację Zgodności wraz z oświadczeniem, iż wyroby budowlane zgodne są z postanowieniami niniejszej Europejskiej Aprobaty Technicznej Zadania Notyfikowanej Placówki Certyfikującej Placówka Certyfikująca powinna przeprowadzić następujące zadania z zgodności z planem kontroli: - pierwsza inspekcja zakładu i zakładowej kontroli produkcji, - bieżący nadzór, ocena i uznanie zakładowej kontroli produkcji. Notyfikowana Placówka Certyfikująca powinna przechowywać ważne punkty w/w zadań oraz dokumentować uzyskane wyniki i wnioski końcowe w pisemnym raporcie. Włączona przez Producenta Notyfikowana Placówka Certyfikująca powinna wydać Certyfikat z oświadczeniem, że własna kontrola produktu przez zakład produkcyjny jest zgodna z postanowieniami niniejszej Europejskiej Aprobaty Technicznej. Jeżeli postanowienia niniejszej Europejskiej Aprobaty Technicznej oraz należącego do niej planu kontrolnego i nadzoru nie są spełnianie, Notyfikowana Placówka Certyfikująca powinna wycofać Certyfikat Zgodności i niezwłocznie poinformować niemiecki Instytut Techniki Budowlanej. 9 Plan kontroli i nadzorowania jest poufną częścią dokumentacji do niniejszej Europejskiej Aprobaty Technicznej i wydany może być jedynie jednostce dopuszczonej w postępowaniu potwierdzającym zgodność wyrobów. Patrz rozdział

6 ETA-12/0502 Strona 6 z 16 7 stycznia Znak CE Znak CE powinien być naniesiony na każdym pojedynczym opakowaniu łączników. Za oznakowaniem CE powinien być podany numer identyfikacyjny Notyfikowanej Placówki Certyfikującej, jak również następujące dane: - nazwa i adres Producenta (osoba prawna odpowiedzialna za produkcję), - ostatnie dwie cyfry roku, w którym przyznano znak CE, - numer Certyfikatu Zgodności EU dla własnej kontroli produkcji, - numer Europejskiej Aprobaty Technicznej, - numer Wytycznych do Europejskiej Aprobaty Technicznej, - kategoria użytkowa d. 4. Założenia zgodnie, z którymi użyteczność produktu dla przewidzianego zastosowana została oceniona pozytywnie 4.1 Produkcja została udzielona produktom na podstawie konkretnych danych i informacji, które ustalone zostały w niemieckim Instytucie Techniki Budowlanej i służą do identyfikacji ocenianych i opiniowanych produktów. O zmianach w produktach lub procesach produkcyjnych, które mogłyby prowadzić do tego, że ustalone dane i informacje przestaną być poprawne, należy przed ich w prowadzeniem poinformować niemiecki Instytut Techniki Budowlanej. Niemiecki Instytut Techniki Budowlanej zdecyduje o tym, czy zmiany te będą miały wpływ na Aprobatę, a w następstwie także na ważność znaku CE przydzielonego na podstawie Certyfikatu, czy też nie stwierdzi, czy konieczne jest dodatkowe opiniowanie lub zmiana Aprobaty. 4.2 Pomiar kotwienia Informacje ogólne Użyteczność łącznika podana została po uwzględnieniu następujących warunków: pomiar kotwienia odbywa się zgodnie z ETAG 020 Wytyczne Europejskich Aprobat Technicznych Łączniki tworzywowe do stosowania w betonie i w murach w wielopunktowych zamocowaniach niekonstrukcyjnych", załącznik C i przeprowadzony jest na odpowiedzialność inżyniera posiadającego odpowiednie doświadczenie w zakresie kotwienia. po uwzględnieniu ciężarów będących przedmiotem kotwienia, rodzaju i trwałości podłoża kotwienia, grubości izolacji cieplnej, wymiarów elementów budowlanych i tolerancji należy sporządzić sprawdzalne obliczenia i rysunki konstrukcyjne. łącznik może być wykorzystywany tylko w wielopunktowych zamocowaniach niekonstrukcyjnych. Mocowanie wielopunktowe może być specyfikowane liczbą n 1 z miejsc mocowania do mocowania elementów budowlanych oraz liczbą n 2 łączników dla każdego miejsca mocowania. Ponadto poprzez ustalenie wartości pomiaru oddziaływań N Sd miejsca mocowania do poziomu wartości n 3 (kn) zapewnia się, że wymagania dotyczące wytrzymałości i sztywności mocowanego elementu budowlanego zostaną zachowane, a przenoszenie ciężaru przy zbyt wysokim obciążeniu lub zniszczeniu łącznika w pomiarach mocowanego elementu konstrukcyjnego nie będą zostać uwzględnione w projektowaniu. Dla n 1, n 2 i n 3 można zastosować następujące wartości graniczne: n 1 4; n 2 1 oraz n 3 4,5 kn lub n 1 3; n 2 1 oraz n 3 3,0 kn. zginanie łącznika wskutek ścinania może pozostać nieuwzględnione tylko wtedy, gdy spełnione zostaną oba następujące warunki:

7 ETA-12/0502 Strona 7 z 16 7 stycznia 2013 element mocowany musi być wykonany z metalu i być zamocowany na obszarze kotwienia bezpośrednio na podłożu kotwienia albo bez warstwy pośredniej albo z warstwą wyrównującą z zaprawy o grubości 3 mm element mocowany musi przylegać na całej grubości do tulei łącznika (w tym celu średnica otworu w elemencie budowlanym d f musi być taka sama albo mniejsza niż wartość zgodnie z załącznikiem 4 tabeli 3). Jeżeli oba te warunki nie zostaną spełnione, należy obliczyć ramię dźwigni zgodnie z ETAG 020, załącznik C. Charakterystyczny moment zginania podano w załączniku 6, tabela Szczególne warunki dla procesu pomiaru w betonie komórkowym Wartości nośności charakterystycznych łącznika w betonie komórkowym podano w załączniku 6 tabeli 5. Wartości te są niezależne od kierunku obciążenia (wyrywanie, ścinanie, wyrywanie skośne) oraz od rodzaju uszkodzenia. Nośność charakterystyczna F Rk dla pojedynczego łącznika tworzywowego może zostać założona również dla grupy dwóch lub czterech łączników tworzywowych, których odstęp osiowy jest przynajmniej takiej wielkości jak minimalny odstęp osi s min. Odstęp pomiędzy poszczególnymi łącznikami tworzywowymi lub grupą łączników powinien wynosić a 250 mm. Gdy fugi muru nie są widoczne, należy zredukować nośność charakterystyczną F Rk współczynnikiem α j = 0,5. Gdy fugi muru są widoczne (np. w przypadku nieotynkowanej ściany) należy uwzględnić: nośność charakterystyczną F Rk można zastosować tylko wtedy, gdy do wykonania ściany użyto powiązanych kamieni lub fugi ściany są planowo wypełnione zaprawą. jeżeli do wykonania ściany nie użyto powiązanych kamieni lub fugi ściany nie są planowo wypełnione zaprawą, można przyjąć nośność charakterystyczną F Rk tylko wtedy, gdy zachowany zostanie minimalny odstęp c min od fug pionowych. Jeżeli ten odstęp minimalny c min nie może zostać zachowany, należy zmniejszyć charakterystyczną wytrzymałość F Rk o współczynnik α j = 0, Parametry, odstępy i wymiary elementów budowlanych. Należy zachować minimalne odstępy i wymiary elementów budowlanych zgodnie z zał. 5, tabela 4 w zależności od podłoża kotwienia Przemieszczanie się Przemieszczenia pod wpływem wyrywania i ścinania w betonie komórkowym podano w załączniku 6, tabela Montaż łącznika Użyteczność łączników może zostać zapewniona, gdy zostaną spełnione następujące warunki montażu: Montaż przeprowadzany jest wyłącznie przez przeszkolony personel pod nadzorem kierownika budowy. Montaż odbywa się w stanie, w jakim wyrób został dostarczony przez Producenta, bez wymiany poszczególnych części. Montaż odbywa się zgodnie z danymi Producenta i rysunkami konstrukcyjnymi przy pomocy narzędzi wymienionych w dokumentacji technicznej niniejszej ETA. Kontrola przed posadowieniem łącznika, czy podłoże kotwienia, w którym ma on zostać osadzony, odpowiada temu, dla którego obowiązuje nośność charakterystyczna. Przestrzeganie procesu wykonywania otworów montażowych zgodnie z załącznikiem 6 (otwory w betonie komórkowym mogą być wykonywane tylko przy pomocy wiertarki). Wykonanie otworów montażowych bez uszkodzenia zbrojenia. Przestrzeganie głębokości osadzania.

8 ETA-12/0502 Strona 8 z 16 7 stycznia Należy usunąć pył powstały podczas wykonywania otworu montażowego. - W przypadku wykonania błędnych otworów montażowych: przygotowanie nowego otworu w odstępie, który odpowiada, co najmniej podwójnej głębokości błędnego otworu montażowego albo w mniejszym odstępie, jeśli błędny otwór montażowy zostanie wypełniony bardzo wytrzymałą zaprawą. - Tuleja łącznika wbijana jest przez element montowany lekkimi uderzeniami młotka, a śruba wkręcana jest aż po łeb do tulei. Łącznik jest prawidłowo zakotwiony, gdy po pełnym obrocie śruby nie następuje ani obracanie się tulei, ani dalsze obracanie się śruby. - Zamocowanie łącznika przy temperaturze -10 C (tuleja tworzywowa i podłoże kotwienia). 4.4 Próby na budowie zgodnie z ETAG 020, załącznik B Informacje ogólne Jeżeli brak jest wymagań krajowych można wykazać nośność charakterystyczną łącznika tworzywowego poprzez próby na placu budowy, gdy dla danego typu łącznika wykazane zostaną nośności charakterystyczne dla tych samych podłoży kotwienia, jak na placu budowy, zamieszczonych w załączniku 6. Poza tym możliwe są próby na placu budowy w innym betonie, pełnych cegłach i dziurawce lub pustakach tylko wtedy, gdy dla łączników tworzywowych w załączniku 6 podane zostaną wartości charakterystyczne dla zastosowania w równoważnym podłożu kotwienia. Próby na placu budowy są również możliwe, gdy nie przeprowadza się procesu wykonywania otworów montażowych podanego w załączniku 6. Nośność charakterystyczna powinna zostać wykazana, przy co najmniej wykonanych 15 próbach wyrywania na budowie przy udziale centrycznej siły wyrywającej działającej na łącznik. Próby te mogą być także wykonane w tych samych warunkach w Jednostce Certyfikującej. Wykonanie i ocena badań, jak również opracowania sprawozdania z badań i wyznaczenia obciążenia charakterystycznego powinno być przeprowadzone przez właściwie przeszkoloną osobę, w obecności osoby odpowiedzialnej za wykonanie prac na budowie. Ilość i pozycja badanych łączników powinna być dostosowana do danych specjalnych warunków danej budowy i np. powinna zostać tak powiększona w przypadku zakrytych i większych powierzchni, aby można było przyjąć nośność charakterystyczną danego łącznika, zastosowanego w danym podłożu kotwienia. Próby muszą uwzględnić najbardziej niekorzystne warunki wykonania praktycznego Montaż Badany łącznik należy zamontować (np. przygotowanie otworu, użyte elektronarzędzie, wiertło, proces wiercenia udarowy lub obrotowy, grubość mocowanego elementu) i ustalić względem odstępów od brzegów i osi dokładnie tak, jak jest to przewidziane dla zastosowania. W zależności od narzędzia wykonującego otwory montażowe lub też zgodnie z ISO 5468 należy użyć wierteł przeznaczonych do pracy udarowej lub obrotowej. Dla każdej grupy prób należy użyć nowych wierteł lub wiertła o d cut,m = 10,25 mm < d cut 10,45 mm = d cut,max.

9 ETA-12/0502 Strona 9 z 16 7 stycznia Przeprowadzanie prób Urządzenie próbne do przeprowadzania prób wyrywania musi umożliwić stały powolny wzrost obciążenia, który sterowany będzie siłomierzem puszkowym. Obciążenie musi oddziaływać pionowo na powierzchnię podłoża kotwienia i musi być przekazywane na łącznik za pomocą przegubu. Siły reakcji muszą być w taki sposób przenoszone na podłoże kotwienia, aby nie można było uniknąć możliwego wyłamania muru. Warunek ten jest spełniony, gdy siły reakcji przenoszone są albo na sąsiednie kamienie muru albo w odległości, co najmniej 150 mm od podłoża kotwienia. Obciążenie musi stale rosnąć tak, aby po jednej minucie osiągnąć obciążenie niszczące. Wykazanie obciążenia nastąpi przy osiągnięciu obciążenia niszczącego (N 1 ). W przypadku, gdy nie dojdzie do wyciągnięcia, potrzebne będą inne metody badań, np. obciążenia próbne Raport kontrolny Raport kontrolny musi zawierać wszystkie dane, które są konieczne do oceny nośności badanego łącznika. Musi on zostać doręczony osobie odpowiedzialnej za mocowanie i dołączony do dokumentów budowy. Konieczne są następujące dane minimalne: nazwa produktu, budowa, inwestor, data i miejsce badania, temperatura powietrza, dane nt. urządzenia do badania, typ mocowanego systemu budowlanego, rodzaj podłoża kotwienia (np. klasa wytrzymałości, wymiary), łącznik tworzywowy i śruba specjalna, średnica wiertła, wartość pomiarowa przed i po wykonaniu otworów montażowych, gdy nie stosuje się nowych wierteł, wyniki prób łącznie z podaniem wartości N 1, rodzaj zniszczenia, kontrola przeprowadzona lub nadzór wykonywany przez...; podpis Analiza wyników prób Charakterystyczne obciążenie F Rk1 otrzymuje się z wartości pomiaru N 1 w następujący sposób: F Rk1 = 0,5 N 1 Nośność charakterystyczna F Rk1 musi być mniejsza lub równa nośności charakterystycznej F Rk, która podana jest w ETA dla równoważnego podłoża kotwienia. N 1 = średnia wartość pięciu najmniejszych wartości zmierzonych przy obciążeniu niszczącym. W przypadku braku przepisów krajowych, można przyjąć częściowy współczynnik bezpieczeństwa dla nośności łącznika tworzywowego w betonie o wartości γ MAAC = 2,0.

10 ETA-12/0502 Strona 10 z 16 7 stycznia Wytyczne dla Producenta 5.1 Obowiązki Producenta Zadaniem Producenta jest zadbanie o to, aby wszyscy zostali poinformowani o warunkach szczególnych, zgodnie z rozdziałami 1 i 2, łącznie ze wskazanymi załącznikami, jak również zgodnie z rozdziałem 4. Informacje te można przekazać w postaci odpowiednich fragmentów Europejskiej Aprobaty Technicznej. Wszystkie dane montażowe jak również dotyczące zakresu zastosowania oraz kategorii użyteczności należy przedstawić, najlepiej w postaci rysunków, na opakowaniu i / lub instrukcji dołączonej do opakowania. Należy przedstawić następujące dane: - podłoże kotwienia do celów użytkowych, - temperaturę otoczenia podłoża kotwienia w czasie montażu, - średnicę wiertła (d cut ), - długość łącznika tworzywowego w kotwionym podłożu (h nom ), - minimalną głębokość otworu montażowego (h 0 ), - dane o procesie montażu, - dane identyfikacyjne Producenta. Wszystkie dane muszą być przekazane w czytelnej i jasnej formie. 5.2 Instrukcje dotyczące opakowania, transportu i magazynowania Łączniki mogą być pakowane i dostarczone tylko jako element mocujący. Łączniki powinny być magazynowane w normalnych warunkach klimatycznych, w oryginalnym światłoszczelnym opakowaniu Producenta. Przed samym procesem montażu nie mogą one zostać nadmiernie osuszone, ani zmrożone. Georg Feistel Kierownik Działu Poświadczono

11 Strona 11 Europejskiej Aprobaty Technicznej ETA-12/0502 udzielonej 7 stycznia 2013 EJOT SDP-10G Rysunek 1: Stan po zamontowaniu: łeb wpuszczany (S) Rysunek 2: Stan po zamontowaniu: łeb kołnierzowy (KB) Zakres stosowania mocowanie w betonie komórkowym h = grubość podłoża (elementu budowlanego) h 1 = głębokość wierconego otworu montażowego do najgłębszego punktu h nom = długość łącznika w podłożu (głębokość kotwienia) t tol = warstwa wyrównująca lub warstwa tynku t fix = t tol + grubość mocowanego elementu budowlanego EJOT Łącznik do betonu komórkowego SDP-S-10G i SDP-KB-10G Produkt w stanie zamontowanym załącznik nr 1

12 Strona 12 Europejskiej Aprobaty Technicznej ETA-12/0502 udzielonej 7 stycznia 2013 EJOT SDP-S-10G korpus łącznika oznaczenie głębokości zakotwienia śruba specjalna Rysunek 3: Typ łącznika: łeb wpuszczany (S) Oznaczenie korpusu łącznika: Producent, typ łącznika z formą łba, średnica, długość (na końcu korpusu łącznika) Przykład: EJOT SDP-S-10S x 140 Oznaczenie śruby specjalnej: Długość (np. 100) EJOT SDP-KB-10G korpus łącznika oznaczenie głębokości zakotwienia śruba specjalna Rysunek 4: Typ łącznika: łeb kołnierzowy (KB) Oznaczenie korpusu łącznika: Producent, typ łącznika razem z formą łba, średnica, długość (na końcu korpusu łącznika) Przykład: EJOT SDP-KB-10S x 140 Oznaczenie śruby specjalnej: długość (np. 100) EJOT Łącznik do betonu komórkowego SDP-S-10G i SDP-KB-10G Oznaczenie korpusu łącznika i śruby specjalnej załącznik nr 2

13 Strona 13 Europejskiej Aprobaty Technicznej ETA-12/0502 udzielonej 7 stycznia 2013 Przykład klucza nazw: Schraub Dubel Porenbeton łącznik rozporowe do betonu komórkowego forma łba łeb wpuszczany [S] forma łba łeb kołnierzowy [KB] średnica łącznika / wiercenia [mm] długość łącznika [mm] surowiec przynależnej śruby stal ocynkowana galwanicznie [V] surowiec przynależnej śruby stal nierdzewna A4 [E] Tabela 1: Wymiary łączników [mm] łącznik kolor d nom korpus łącznika h no m min t fix max t fix min l a przynależna śruba specjalna max l a d s c 1 c SDP-KB-10G pomarańczowy , SDP-S-Ø10G pomarańczowy , h nom = d nom = l a = d s = c 1 = c = załącznik 2, rysunek 3 i 4 EJOT Łącznik do betonu komórkowego SDP-S-10G i SDP-KB-10G Klucz oznaczeń Wymiary łącznika załącznik nr 3

14 Strona 14 Europejskiej Aprobaty Technicznej ETA-12/0502 udzielonej 7 stycznia 2013 Tabela 2: surowce nazwa tuleja łącznika surowiec poliamid, kolor pomarańczowy śruby specjalne stal ocynkowana galwanicznie 5µm, zgodnie z EN ISO 4042, pasywacja niebieska, powlekana stal nierdzewna, gatunek / (np. A4 zgodnie z ISO 3506), lakierowana Tabela 3: parametry montażu łącznik kategoria użytkowa SDP KB 10G SDP S 10G d średnica otworu d 0 [mm] = 10 średnica otworu d cut [mm] 10,45 głębokość wiercenia h 1 [mm] 80 głębokość kotwienia h nom [mm] 70 średnica otworu w elemencie mocowanym d f [mm] = 10,5 temperatura montażu [ C] -10 do +40 temperatura użytkowa [ C] -40 do +80 maksymalna temperatura długotrwała [ C] +50 maksymalna temperatura krótkotrwała [ C] +80 EJOT Łącznik do betonu komórkowego SDP-S-10Gi SDP-KB-10G Surowce Parametry montażowe załącznik nr 4

15 Strona 15 Europejskiej Aprobaty Technicznej ETA-12/0502 udzielonej 7 stycznia 2013 Tabela 4: Minimalna grubość elementu, odstęp od brzegu i odstęp osiowy w betonie komórkowym (kategoria użytkowa d ) EJOT SDP-10G głębokość kotwienia h nom [mm] 70 minimalna grubość podłoża h min [mm] AAC 2 AAC 6 minimalny dopuszczalny odstęp osiowy a min [mm] pojedynczy łącznik minimalny dopuszczalny odstęp od krawędzi minimalny dopuszczalny odstęp od krawędzi c 1min c 2min [mm] grupa łączników minimalny odstęp osiowy od wolnej krawędzi s 1,min [mm] minimalny odstęp osiowy od wolnej krawędzi s 2,min [mm] Schemat rozstawu osiowego i brzegowego EJOT łącznik do betonu komórkowego SDP-S-10G i SDP-KB-10G Minimalna grubość elementu, minimalne odstępy osiowe i brzegowe załącznik nr 5

16 Strona 16 Europejskiej Aprobaty Technicznej ETA-12/0502 udzielonej 7 stycznia 2013 Tabela 5: Charakterystyczna nośność F Rk dla zastosowania w betonie komórkowym (kategoria użytkowa d ) 1) wytrzymałość na wyrywanie Nośność charakterystyczna F Rk 2)4) w kn AAC 2 F Rk [kn] 0,75 AAC 6 F Rk [kn] 3,0 współczynnik bezpieczeństwa γ MAAC 3) 2,0 Tabela 6: Charakterystyczny moment zginania śruby specjalnej M Rk,s [Nm] 3) γ Ms stal ocynkowana galwanicznie 17,7 1,5 stal nierdzewna 20,6 1,87 1) Wiercenie otworu tylko za pomocą wiercenia obrotowego. 2) Nośność charakterystyczna dla obciążenia wyrywającego, obciążenia ścinającego i połączonego obciążenia wyrywającego i ścinającego. Charakterystyczna nośność obowiązuje dla pojedynczego łącznika lub grupy łączników z odstępem od osi łącznika większym od lub równym odstępowi osiowemu s min zgodnie z tabelą 4. Należy uwzględnić szczególne warunki pomiaru zgodnie z rozdziałem ETA. Wartości średnie można interpolować. 3) W przypadku braku uregulowań krajowych. 4) Nośność betonu komórkowego o wytrzymałości > 6 N/mm 2 jest ograniczona przez F Rk dla AAC 6. Tabela 7: Przesunięcia przy obciążeniu wyrywającym i ścinającym w betonie komórkowym F [kn] δ N0 [mm] δ N [mm] δ V0 [mm] SDP-S Ø10G / SDP-KB Ø10G 0,27 0,18 0,36 0,54 0,81 δ V [mm] EJOT łącznik do betonu komórkowego SDP-S-10G i SDP-KB-10G załącznik nr 6 Nośność charakterystyczna, przesunięcia
