1 DoP SM1KA001 str. 1 / 5 SM1KA001 Unikatowy kod identyfikacji produktu: SMART-KA, SMART-KAK, SMART-KAH, SMART-KAH HCR Typ, numer seryjny lub jakikolwiek inny element umożliwiający identyfikację cech produktu wg wymagań Artykułu 11(4): Zobacz aneks 1 do tego dokumentu Zamierzone zastosowanie wyrobu budowlanego zgodnie z mającą zastosowanie zharmonizowaną techniczną specyfikacją przewidzianą przez producenta: Zamierzone zastosowanie/zastosowania wyrobu budowlanego zgodnie z ETAG 001 części: 1-2 Rodzaj wyrobu: Materiał bazowy Materiał Kotwa rozprężna o kontrolowanym momencie obrotowym. Beton spękany i niespękany od C20/25 do C50/60 zgodnie z EN 206-1:2003. S-KA: Stal galwanizowana, ocynk ISO 4042 A2K 5µm. S-KAK: Stal ocynkowana na gorąco ISO S-KAH: Stal nierdzewna klasa A4 S-KA H HCR: Stal nierdzewna wysokoodporna na korozję Obciążenia Odporność ogniowa Zakładana żywotność S-KA / S-KAK: Warunki wewnętrzne suche. S-KAH: warunki wewnętrzne oraz zewnętrzna ekspozycja na warunki atmosferyczne (w tym w środowiskach przemysłowych i morskich) S-KA H HCR: warunki wewnętrzne, zewnętrzna ekspozycja na warunki atmosferyczne, wilgotne warunki wewnętrzne, a także inne szczególne agresywne warunki (strefy rozbryzgu wody morskiej, atmosfera stężenia chlorków na basenach krytych itp.) Obciążenia statyczne I quasi statyczne. A1 zgodnie z 96/603/EC 50 lat. Nazwa, zarejestrowana nazwa handlowa lub znak towarowy oraz adres kontaktowy producenta wg wymagań Artykułu 11 (5): pgb-polska sp. z o.o. Ul. Jondy Gliwice Polska System lub systemy oceny i weryfikacji właściwości użytkowych wyrobu budowlanego jak określone w aneksie V: System 1 Deklaracja właściwości użytkowych wyrobu budowlanego wydana przez Europejską Organizację ds. Aprobat Technicznych jak poniżej: ETA - 11/0474 wydana przez IETcc: INSTITUTO DE CIENCIAS DE LA CONSTRUCCIÓN Nr organu wydającego EDUARDO NB 1219 Na podstawie ETAG 001, część 1 i 2 Sposób wykonania Określenie rodzaju produktu, wstępna kontrola zakładu produkcyjnego i ciągły nadzór nad zakładową kontrolą produkcji. System 1 Wydany Certyfikat CE 1219-DPC-0044

2 DoP SM1KA001 str. 2 / 5 Deklarowane właściwości Istotne parametry Właściwości Standardowa głębokość kotwienia. Parametry instalacyjne (ETAG001 część 1 i 2) M8 M10 M12 M16 d o Średnica otworu wierconego h ef Efektywna średnia głębokość osadzenia d f Średnica otworu T inst Obciążenia wyrywające: zniszczenie stali Nominalny instalacyjny moment obrotowy - S-KA / S-KAK - S-KAH /S-KAH HCR h 1 Głębokość nawiertu h min Minimalna głębokość instalacyjna [Nm] 20/ s min Minimalna grubość warstwy betonu c min Minimalny rozstaw łączników Odporność na wyrywanie NRk,s - S-KA /S-KAK Częściowy współczynnik γms bezpieczeństwa 2 Obciążenia wyrywające: zniszczenie przez rozsadzanie i zniszczenie stożka betonowego NRk,p NRk,p na wyrywanie w betonie SPĘKANYM C20/25 na wyrywanie w betonie NIESPĘKANYM C20/ [-] γmp Częściowy współczynnik bezpieczeństwa [-] ψc Czynnik zwiększający C25/30 [-] 1,04 Czynnik zwiększający C30/37 [-] 1,10 Czynnik zwiększający C40/50 [-] 1,20 Czynnik zwiększający C50/60 [-] 1,28 Obciążenia wyrywające: zniszczenie przez rozsadzanie i zniszczenie stożka betonowego Przemieszcznie pod wpływem sił wyrywania: s cr,n Maksymalny rozstaw s cr,sp Maksymalny rozstaw (rozsadzanie) c cr,n Maksymalna odległość krawędzi c cr,sp Maksymalna odległość krawędzi (rozsadzanie) γ Mc Częściowy współczynnik bezpieczeństwa 2 [-] N Wyrywające obciążenie użytkowe 2 3,6 4,8 9,5 Przemieszczenie pod wpływem krótkookresowych δ N0 obciążeń wyrywających 0,3 0,6 0,6 0,7 Przemieszczenie pod wpływem długookresowych δ N obciążeń wyrywających 1,8 1,6 2,0 1,4 Obciążenia ścinające zniszczenie stali bez odgięcia ramienia dźwigni V Rk,s - S-KA /S-KAK γ Ms Częściowy współczynnik bezpieczeństwa 2 [-] 1.50 Obciążenia ścinające zniszczenie stali z odgięciem ramienia dźwigni M 0 Rk,s - S-KA /S-KAK γ Ms Częściowy współczynnik bezpieczeństwa 3 [-] 1.50 Obciążenia ścinające: zniszczenie betonu przez odłupanie: K Współczynnik K [-] 1 2 γ Mpr Częściowy współczynnik bezpieczeństwa 2 [-] Instalacyjny moment obrotwy dla S-KA wynosi 20Nm zaś dla S-KAK - 15Nm. 2 W wypadku braku innych krajowych regulacji. 3 Uwzględniając instalacyjny współczynnik bezpieczeństwa γ2 = 1,2. 4 Uwzględniając instalacyjny współczynnik bezpieczeństwa γ2 = 1,0.

3 DoP SM1KA001 str. 3 / 5 Parametry instalacyjne (ETAG001 część 1 i 2) - kontynuacja M8 M10 M12 M16 Obciążenia ścinające: zniszczenia krawędzi betonu: Efektywna głębokość kotwienia w warunkach działania l f sił ścinających d nom Średnica zewnętrzna kotwy Beton spękany bez wzmocnionej krawędzi 1.00 Beton spękany z prostym zbrojeniem krawędziowym > Ψ ucr,v Ø 12mm [-] 1.20 Beton spękany z prostym zbrojeniem krawędziowym oraz bliskim rozstawem strzemion (a 100mm) lub 1.40 beton niespękany. γ Mc Częściowy współczynnik bezpieczeństwa 2 [-] 1.50 Przemieszczanie pod wpływem obciążeń ścinających: Beton spękany I V Ścinające obciążenie użytkowe 5,7 10,3 13,1 25,1 niespękany: Krótkookresowe przemieszczenie pod wpływem C20/25 C50/60 δ V0 1,7 1,7 2,4 3,2 obciążeń ścinających Długookresowe przemieszczenie pod wpływem δ V 2,6 2,6 3,6 4,8 obciążeń ścinających na obciążenia wyrywające w betonie spękanym I niespękanym od C20/25 do C50/60 w warunkach ekspozycji na ogień. KOTWA PIERŚCIENIOWA SMART M8 M10 M12 M16 Czas trwania odporności ogniowej Zniszczenie stali NRk,s,fi Zniszczenia wyrywające Zniszczenie stożka betonu Rozstaw Odległość od brzegów R... [min] S-KA / S-KAK 1,3 0,7 0,4 0,3 2,3 1,3 0,8 0,5 3,6 2,0 1,3 0,9 5,3 3,0 1,8 1,3 S-KAH / S-KAH HCR 5,7 3,9 2,0 1,1 9,1 6,1 3,2 1,8 13,2 8,9 4,7 2,6 24,5 16,6 8,7 4,8 NRk,p,fi 1,3 1,0 2,3 1,8 3,0 2,4 5,0 4,0 N 0 Rk,p,fi 2,4 2,0 5,0 4,0 7,4 5,9 12,0 9,6 s cr,n S min c cr,n C min Działanie ognia z jednej strony: Dziełanie ognia z więcej niż jednaj strony: Cmin = 2xhef Cmin 300mm W wypadku braku innych krajowych regulacji w warunkach ekspozycji na ogień zalecany jest częściowy współczynnik bezpieczeństwa γ M,fi = 1,0. 4 x hef 2 x hef

4 DoP SM1KA001 str. 4 / 5 na obciążenia ścinające w betonie spękanym I niespękanym od C20/25 do C50/60 w warunkach ekspozycji na ogień. KOTWA PIERŚCIENIOWA SMART M8 M10 M12 M16 Czas trwania odporności ogniowej R... [min] Zniszczenie stali bez odgięcia ramienia dźwigni S-KA / S-KAK 1,3 0,7 0,4 0,3 2,3 1,3 0,8 0,5 3,6 2,0 1,3 0,9 5,3 3,0 1,8 1,3 VRk,s,fi S-KAH / S-KAH HCR 5,7 3,9 2,0 1,1 9,1 6,1 3,2 1,8 13,2 8,9 4,7 2,6 24,5 16,6 8,7 4,8 Zniszczenie stali z odgięciem ramienia dźwigni S-KA / S-KAK 1,8 1,3 0,8 0,6 3,6 2,6 1,6 1,1 6,4 4,6 2,8 1,9 16,2 11,7 7,2 4,9 M 0 Rk,s,fi S-KAH / S-KAH HCR [Nm] 5,8 4,0 2,1 1,1 11,7 7,9 4,2 2,3 20,4 13,9 7,3 4,0 52,0,2 18,5 10,2 Zniszczenie betonu przez odłupanie: Współczynni K K [-] 1,0 2,0 2,0 2,0 V 0 Rk,cp,fi 2,4 2,0 10,0 8,0 14,8 11,8 24,0 19,2 Zniszczenia krawędzi betonu: Wartość początkowa V 0 Rk,c,fi wytrzymałości charakterystycznej w betonie od C20/25 do C50/60 w warunkach ekspozycji na ogień może być określona poprzez: V 0 Rk,c,fi = 0,25 x V 0 Rk,c ( R90) V 0 Rk,c,fi = 0,20 x V 0 Rk,c (R120) Z V 0 Rk,c wartości początkowej wytrzymałości charakterystycznej w betonie spękanym C20/25 w normalnej temperaturze. W wypadku braku innych krajowych regulacji w warunkach ekspozycji na ogień zalecany jest częściowy współczynnik bezpieczeństwa γ M,fi = 1,0. Właściwości wyrobu określonego powyższym kodem identyfikacyjnym są zgodne z deklarowanymi właściwościami wyrobu. Niniejsza deklaracja wydana jest na wyłączną odpowiedzialność ECAP. Podpisano w imieniu producenta przez: Nazwa oraz funkcja Miejsce oraz data wydania Podpis Vice prezes: Krzysztof Biskup Gliwice, 01/07/2013

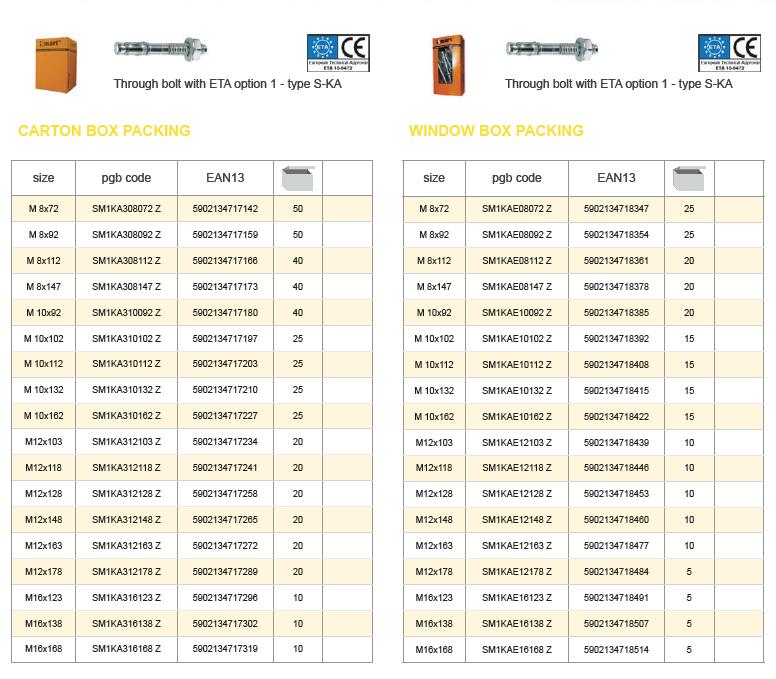

5 DoP SM1KA001 str. 5 / 5 Annex 1 : Lista produktów
