1 Przedsiębiorstwo ARI spółka z o.o Poznań, ul.j.kochanowskiego 4/8 tel./fax info@ari.com.pl PROJEKT BUDOWLANO WYKONAWCZY DROG. ADT/21/2013 ZAMAWIAJĄCY: INWESTOR: JEDNOSTKA PROJEKTOWA: OBIEKT: ADRES: TEMAT: STADIUM DOKUMENTACJI BRANŻA UMOWA NR Specjalistyczny Zespół Opieki Zdrowotnej Nad Matką i Dzieckiem Samodzielny Publiczny Zakład Opieki Zdrowotnej Poznań, ul. Bolesława Krysiewicza 7/8 Przedsiębiorstwo ARI spółka z o.o Poznań, ul. J.Kochanowskiego 4/8 Szpital Ginekologiczno Położniczy CPV Poznań, ul. Jarochowskiego 18 działki nr 117, 119, 120, 121, 122, 123 i 124, arkusz 31, obręb Łazarz Projekt zagospodarowania terenu z układem dróg, chodników i elementów małej architektury Projekt układu dróg i chodników DATA: Poznań, czerwiec 2013r. PROJEKTANT: mgr inż. Filip Grzelak upr. nr w spec. drog. bez org. WKP/0269/POOD/10 OPRACOWAŁ: mgr inż. Piotr Marczak SPRAWDZAJĄCY: GŁ.PROJEKTANT: mgr inż. Gniewimir Dziadek upr. nr w spec. drog. bez org. WKP/0091/POOD/12 dr inż. arch. Eugeniusz Skrzypczak upr. nr 244/84/Pw IMIĘ I NAZWISKO UPRAWNIENIA NR PODPIS I PIĘCZĄTKA

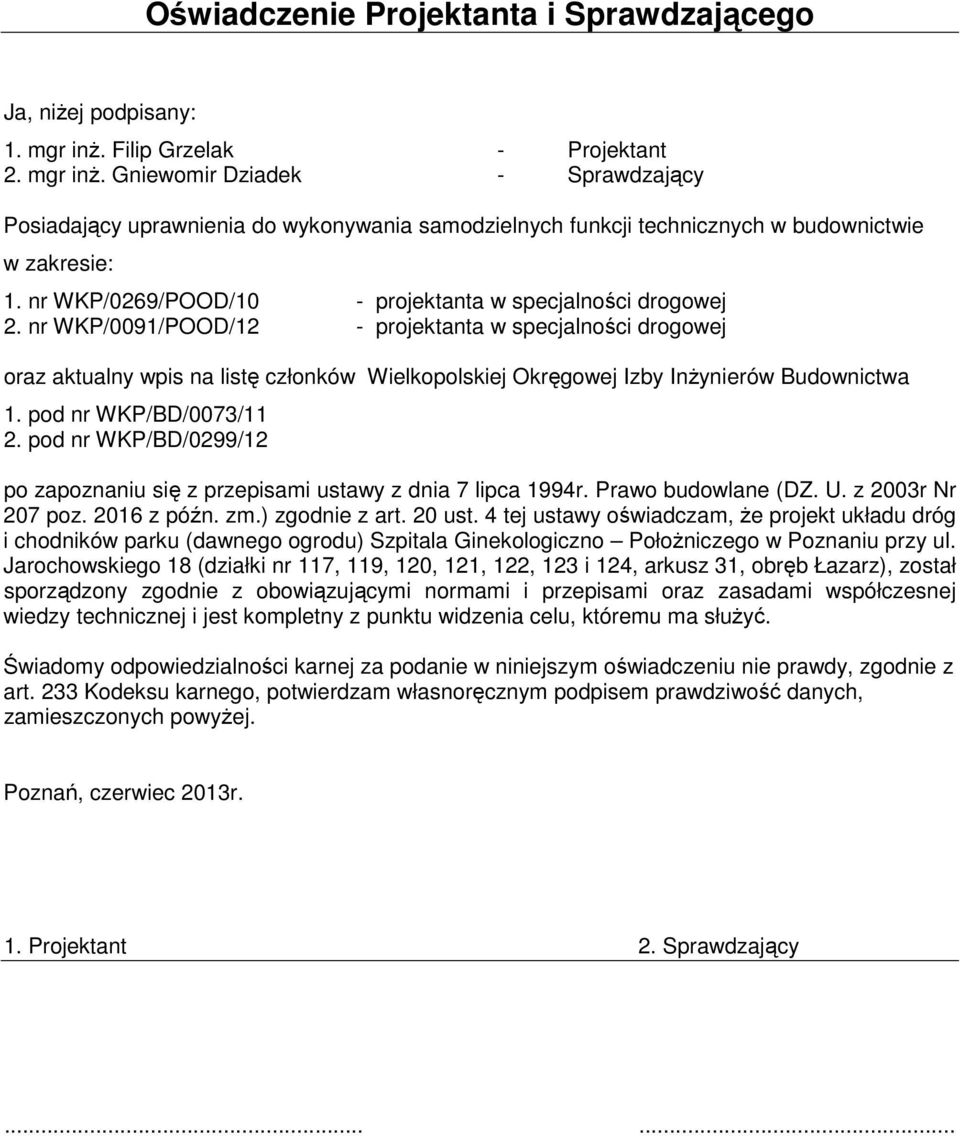

2 Oświadczenie Projektanta i Sprawdzającego Ja, niżej podpisany: 1. mgr inż. Filip Grzelak - Projektant 2. mgr inż. Gniewomir Dziadek - Sprawdzający Posiadający uprawnienia do wykonywania samodzielnych funkcji technicznych w budownictwie w zakresie: 1. nr WKP/0269/POOD/10 - projektanta w specjalności drogowej 2. nr WKP/0091/POOD/12 - projektanta w specjalności drogowej oraz aktualny wpis na listę członków Wielkopolskiej Okręgowej Izby Inżynierów Budownictwa 1. pod nr WKP/BD/0073/11 2. pod nr WKP/BD/0299/12 po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994r. Prawo budowlane (DZ. U. z 2003r Nr 207 poz z późn. zm.) zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt układu dróg i chodników parku (dawnego ogrodu) Szpitala Ginekologiczno Położniczego w Poznaniu przy ul. Jarochowskiego 18 (działki nr 117, 119, 120, 121, 122, 123 i 124, arkusz 31, obręb Łazarz), został sporządzony zgodnie z obowiązującymi normami i przepisami oraz zasadami współczesnej wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nie prawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość danych, zamieszczonych powyżej. Poznań, czerwiec 2013r. 1. Projektant 2. Sprawdzający......

3

4

5

6

7 OPIS TECHNICZNY do projektu układu dróg i chodników, zagospodarowania ogrodu i elementów małej architektury Szpitala Ginekologiczno Położniczego przy ul. Jarochowskiego w Poznaniu 1. Podstawa opracowania 1.1. Zlecenie Inwestora 1.2. Mapa zasadnicza terenu w skali 1: Inwentaryzacja i pomiary uzupełniające, dokumentacja fotograficzna 1.4. Uzgodnienia z Inwestorem 1.5. Decyzja nr 209/2007 o ustaleniu lokalizacji inwestycji celu publicznego 2. Lokalizacja inwestycji obiektu Ogród Szpitala wraz z dojazdem zlokalizowany jest na działkach nr 119, 120, 121, 122, 123 i 124, arkusz 31, obręb Łazarz, w Poznaniu przy ul. Jarochowskiego Stan formalno prawny Przedmiotowe działki i obiekty stanowią własność Kurii Metropolitarnej w Poznaniu i znajdują się w użytkowaniu Specjalistycznego Zespołu Opieki Zdrowotnej nad Matką i Dzieckiem w Poznaniu. 4. Opis stanu istniejących dróg i chodników Na terenie inwestycji obecnie znajduje się niekompletny układ chodników i nawierzchni drogowej z trylinki. Nowa nawierzchnia drogową (kostka kamienna 10x10) stanowi część istniejących dróg od strony ul. Bogusławskiego przed nowowybudowanym budynkiem szpitalnym.

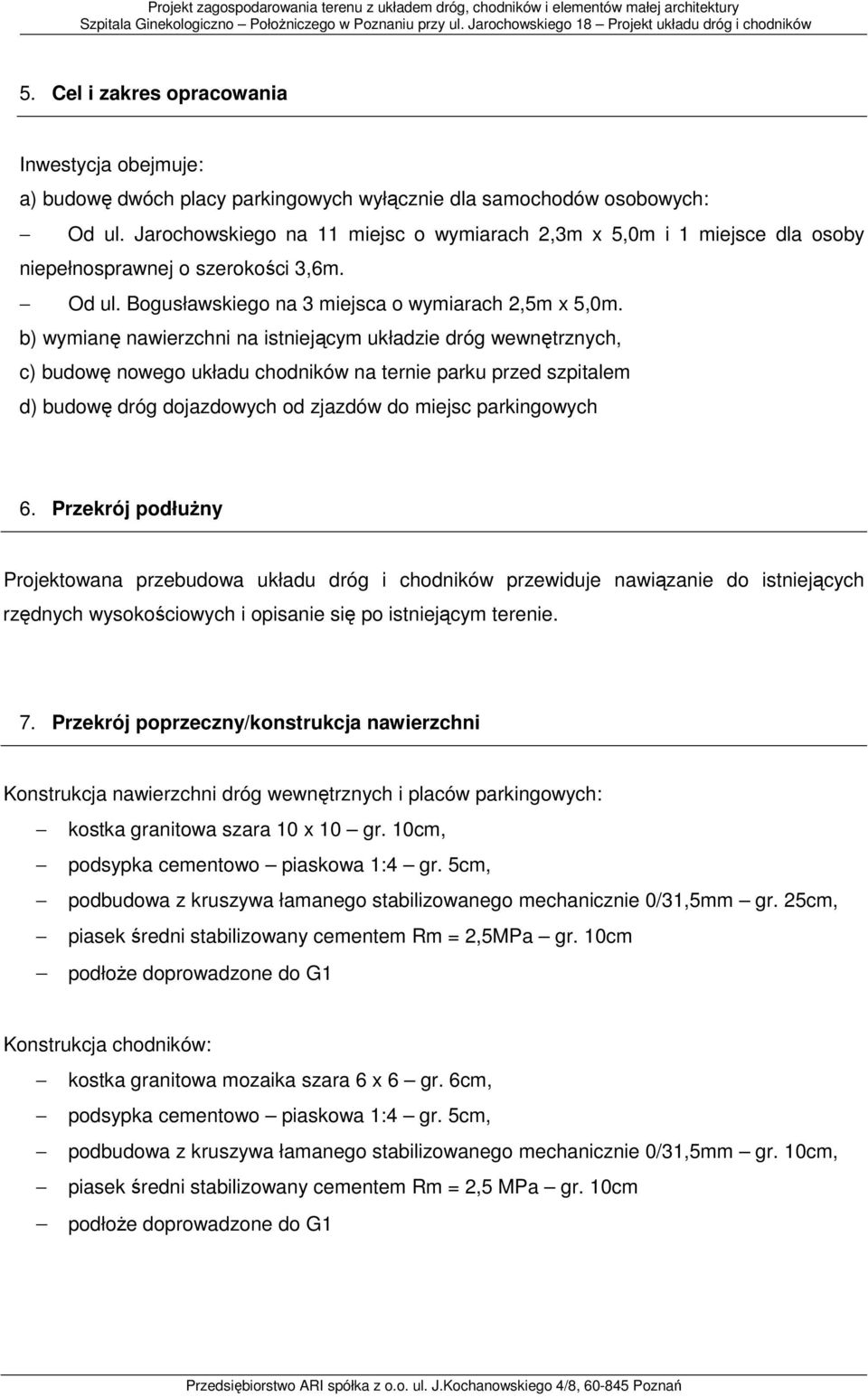

8 5. Cel i zakres opracowania Inwestycja obejmuje: a) budowę dwóch placy parkingowych wyłącznie dla samochodów osobowych: Od ul. Jarochowskiego na 11 miejsc o wymiarach 2,3m x 5,0m i 1 miejsce dla osoby niepełnosprawnej o szerokości 3,6m. Od ul. Bogusławskiego na 3 miejsca o wymiarach 2,5m x 5,0m. b) wymianę nawierzchni na istniejącym układzie dróg wewnętrznych, c) budowę nowego układu chodników na ternie parku przed szpitalem d) budowę dróg dojazdowych od zjazdów do miejsc parkingowych 6. Przekrój podłużny Projektowana przebudowa układu dróg i chodników przewiduje nawiązanie do istniejących rzędnych wysokościowych i opisanie się po istniejącym terenie. 7. Przekrój poprzeczny/konstrukcja nawierzchni Konstrukcja nawierzchni dróg wewnętrznych i placów parkingowych: kostka granitowa szara 10 x 10 gr. 10cm, podsypka cementowo piaskowa 1:4 gr. 5cm, podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm gr. 25cm, piasek średni stabilizowany cementem Rm = 2,5MPa gr. 10cm podłoże doprowadzone do G1 Konstrukcja chodników: kostka granitowa mozaika szara 6 x 6 gr. 6cm, podsypka cementowo piaskowa 1:4 gr. 5cm, podbudowa z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm gr. 10cm, piasek średni stabilizowany cementem Rm = 2,5 MPa gr. 10cm podłoże doprowadzone do G1

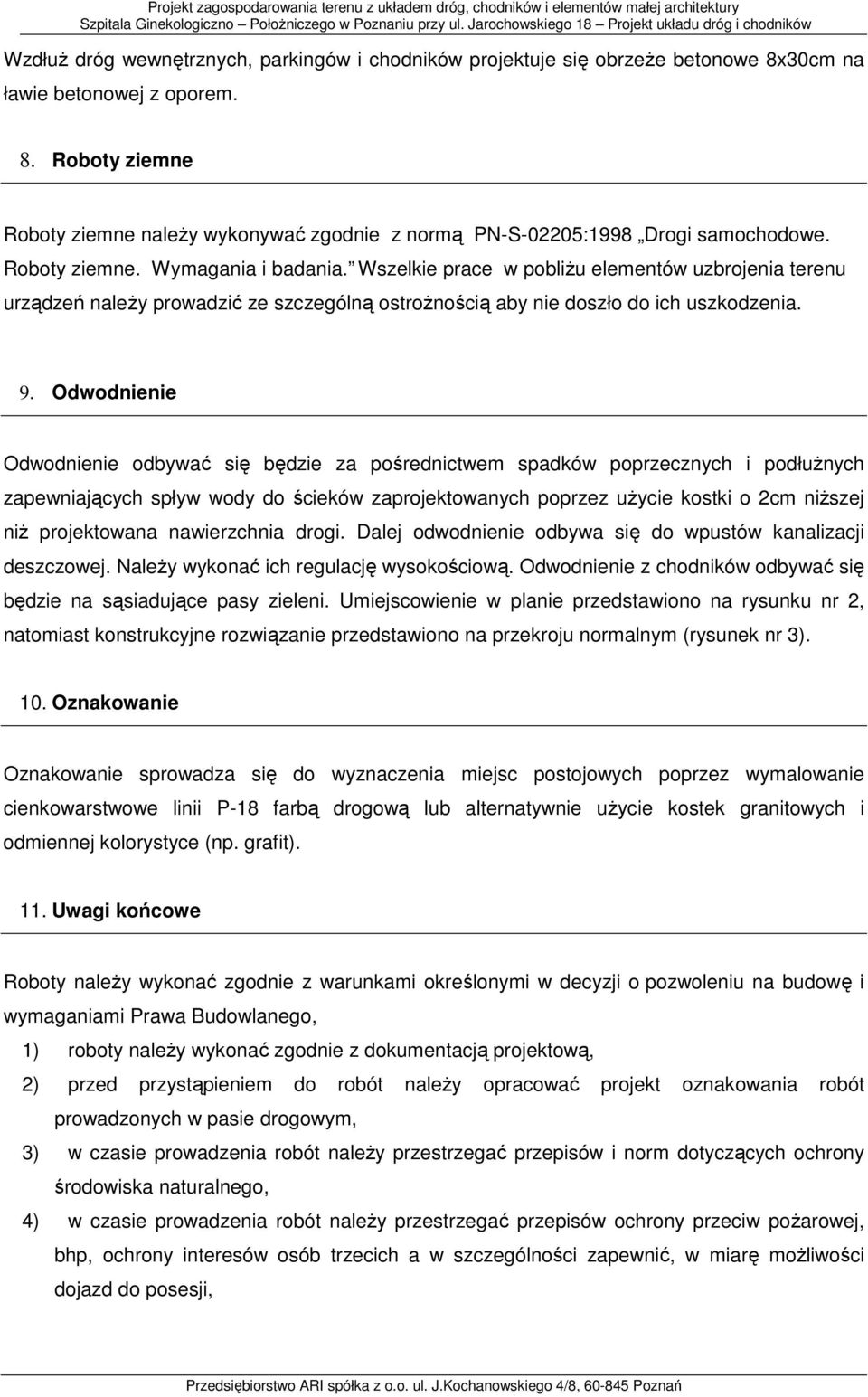

9 Wzdłuż dróg wewnętrznych, parkingów i chodników projektuje się obrzeże betonowe 8x30cm na ławie betonowej z oporem. 8. Roboty ziemne Roboty ziemne należy wykonywać zgodnie z normą PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania. Wszelkie prace w pobliżu elementów uzbrojenia terenu urządzeń należy prowadzić ze szczególną ostrożnością aby nie doszło do ich uszkodzenia. 9. Odwodnienie Odwodnienie odbywać się będzie za pośrednictwem spadków poprzecznych i podłużnych zapewniających spływ wody do ścieków zaprojektowanych poprzez użycie kostki o 2cm niższej niż projektowana nawierzchnia drogi. Dalej odwodnienie odbywa się do wpustów kanalizacji deszczowej. Należy wykonać ich regulację wysokościową. Odwodnienie z chodników odbywać się będzie na sąsiadujące pasy zieleni. Umiejscowienie w planie przedstawiono na rysunku nr 2, natomiast konstrukcyjne rozwiązanie przedstawiono na przekroju normalnym (rysunek nr 3). 10. Oznakowanie Oznakowanie sprowadza się do wyznaczenia miejsc postojowych poprzez wymalowanie cienkowarstwowe linii P-18 farbą drogową lub alternatywnie użycie kostek granitowych i odmiennej kolorystyce (np. grafit). 11. Uwagi końcowe Roboty należy wykonać zgodnie z warunkami określonymi w decyzji o pozwoleniu na budowę i wymaganiami Prawa Budowlanego, 1) roboty należy wykonać zgodnie z dokumentacją projektową, 2) przed przystąpieniem do robót należy opracować projekt oznakowania robót prowadzonych w pasie drogowym, 3) w czasie prowadzenia robót należy przestrzegać przepisów i norm dotyczących ochrony środowiska naturalnego, 4) w czasie prowadzenia robót należy przestrzegać przepisów ochrony przeciw pożarowej, bhp, ochrony interesów osób trzecich a w szczególności zapewnić, w miarę możliwości dojazd do posesji,

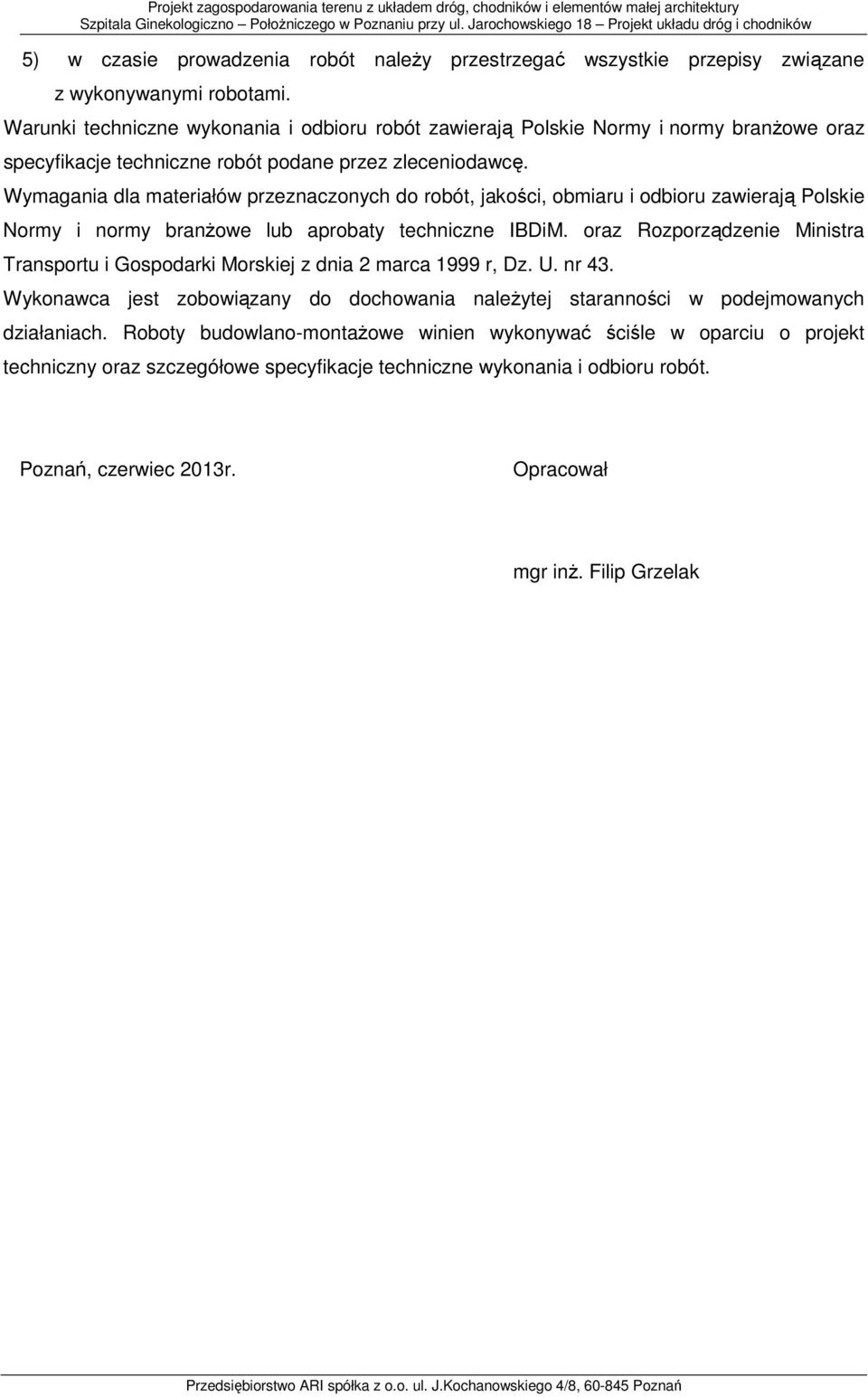

10 5) w czasie prowadzenia robót należy przestrzegać wszystkie przepisy związane z wykonywanymi robotami. Warunki techniczne wykonania i odbioru robót zawierają Polskie Normy i normy branżowe oraz specyfikacje techniczne robót podane przez zleceniodawcę. Wymagania dla materiałów przeznaczonych do robót, jakości, obmiaru i odbioru zawierają Polskie Normy i normy branżowe lub aprobaty techniczne IBDiM. oraz Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r, Dz. U. nr 43. Wykonawca jest zobowiązany do dochowania należytej staranności w podejmowanych działaniach. Roboty budowlano-montażowe winien wykonywać ściśle w oparciu o projekt techniczny oraz szczegółowe specyfikacje techniczne wykonania i odbioru robót. Poznań, czerwiec 2013r. Opracował mgr inż. Filip Grzelak

11 Część rysunkowa 1. Plan orientacyjny 1: Plan sytuacyjno - wysokościowy 1: Przekroje normalne/ Szczegół konstrukcyjny 1:50/1:20
