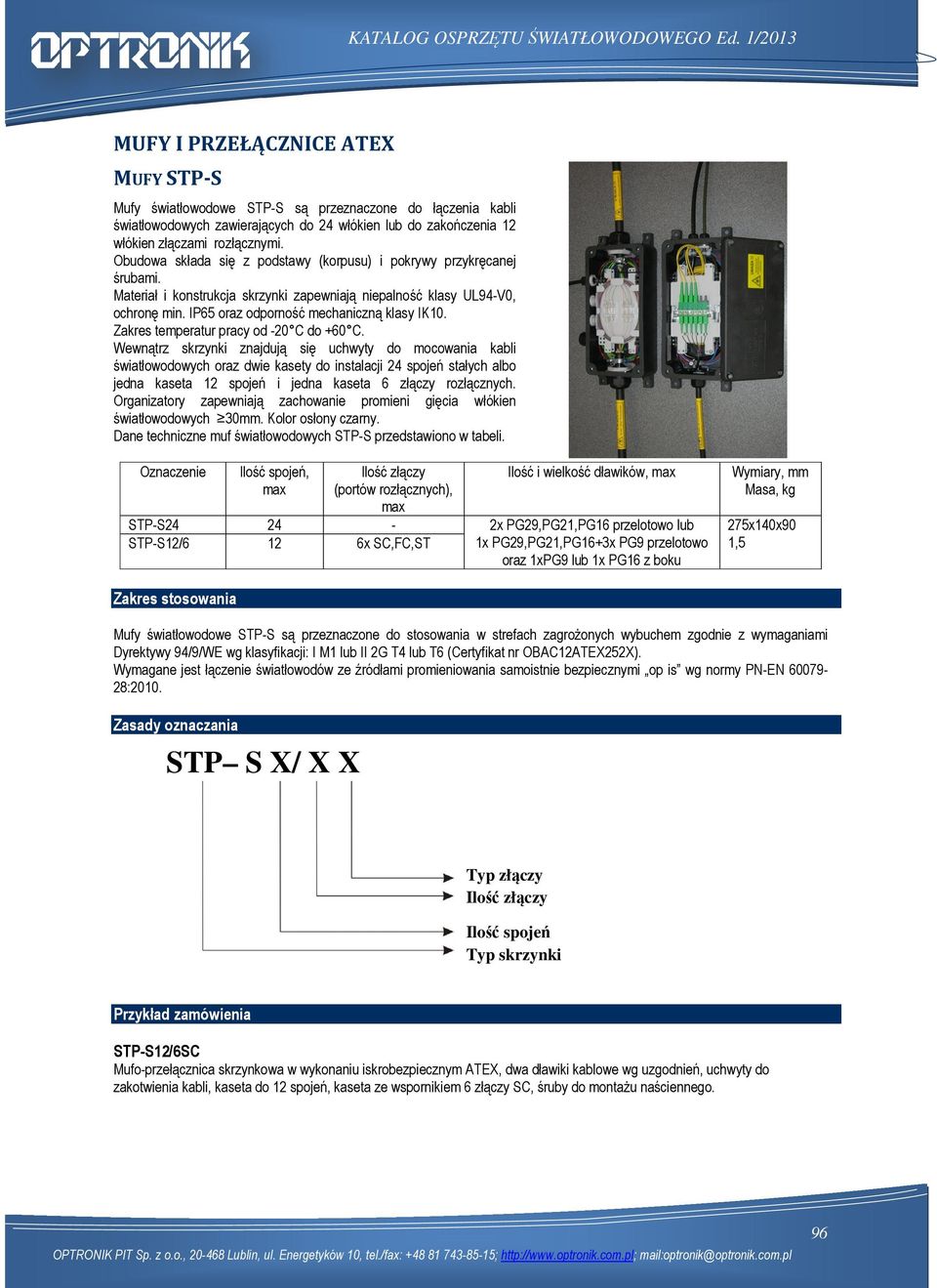

1 KATALOG OSPRZĘTU ŚWIATŁOWODOWEGO Ed. /0 MUFY I PRZEŁĄCZNICE ATEX MUFY STP-S Mufy światłowodowe STP-S są przeznaczone do łączenia kabli światłowodowych zawierających do włókien lub do zakończenia włókien złączami rozłącznymi. Obudowa składa się z podstawy (korpusu) i pokrywy przykręcanej śrubami. Materiał i konstrukcja skrzynki zapewniają niepalność klasy UL-V0, ochronę min. IP oraz odporność mechaniczną klasy IK0. Zakres temperatur pracy od -0 C do +0 C. Wewnątrz skrzynki znajdują się uchwyty do mocowania kabli światłowodowych oraz dwie kasety do instalacji spojeń stałych albo jedna kaseta spojeń i jedna kaseta złączy rozłącznych. Organizatory zapewniają zachowanie promieni gięcia włókien światłowodowych 0mm. Kolor osłony czarny. Dane techniczne muf światłowodowych STP-S przedstawiono w tabeli. Oznaczenie Ilość spojeń, max (portów rozłącznych), max Ilość i wielkość dławików, max STP-S - x PG,PG,PG przelotowo lub STP-S/ x SC,FC,ST x PG,PG,PG+x PG przelotowo oraz xpg lub x PG z boku Wymiary, mm Masa, kg x0x0, Zakres stosowania Mufy światłowodowe STP-S są przeznaczone do stosowania w strefach zagroŝonych wybuchem zgodnie z wymaganiami Dyrektywy //WE wg klasyfikacji: I M lub II G T lub T (Certyfikat nr OBACATEXX). Wymagane jest łączenie światłowodów ze źródłami promieniowania samoistnie bezpiecznymi op is wg normy PN-EN 00- :00. Zasady oznaczania STP S X/ X X Typ złączy Ilość spojeń Typ skrzynki Przykład zamówienia STP-S/SC Mufo-przełącznica skrzynkowa w wykonaniu iskrobezpiecznym ATEX, dwa dławiki kablowe wg uzgodnień, uchwyty do zakotwienia kabli, kaseta do spojeń, kaseta ze wspornikiem złączy SC, śruby do montaŝu naściennego. OPTRONIK PIT Sp. z o.o., 0- Lublin, ul. Energetyków 0, tel./fax: + --; mail:optronik@optronik.com.pl

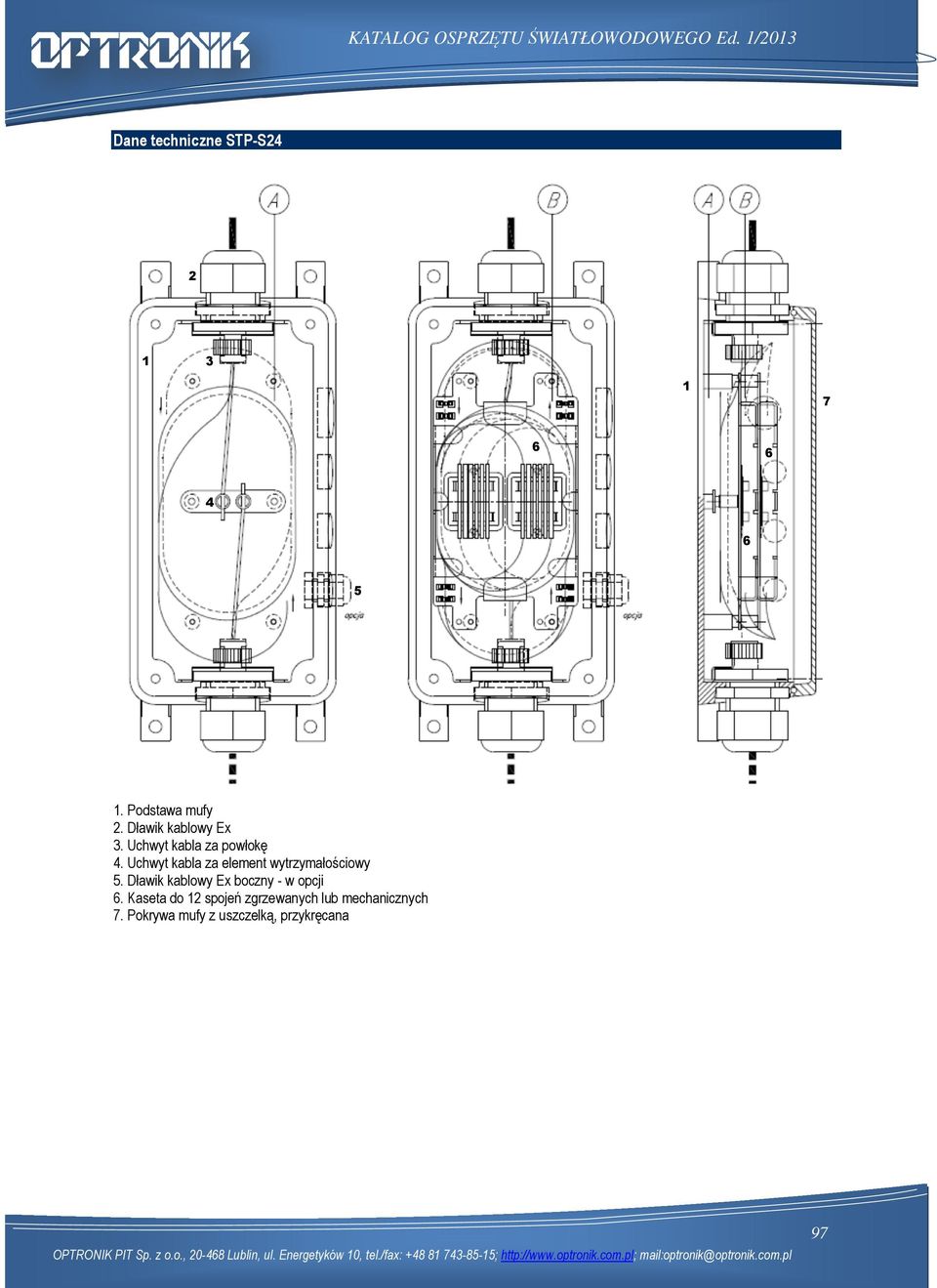

2 KATALOG OSPRZĘTU ŚWIATŁOWODOWEGO Ed. /0 Dane techniczne STP-S. Podstawa mufy. Dławik kablowy Ex. Uchwyt kabla za powłokę. Dławik kablowy Ex boczny - w opcji. Kaseta do spojeń zgrzewanych lub mechanicznych. Pokrywa mufy z uszczelką, przykręcana OPTRONIK PIT Sp. z o.o., 0- Lublin, ul. Energetyków 0, tel./fax: + --; mail:optronik@optronik.com.pl

3 KATALOG OSPRZĘTU ŚWIATŁOWODOWEGO Ed. /0 Dane techniczne STP-S/. Podstawa mufy. Dławiki kablowe Ex. Uchwyt kabla za powłokę. Dławik kablowy PG lub PG boczny - w opcji. Kaseta dla spojeń zgrzewanych lub mechanicznych. Kaseta z wspornikiem dla złączek. Pokrywa mufy z uszczelką, przykręcana OPTRONIK PIT Sp. z o.o., 0- Lublin, ul. Energetyków 0, tel./fax: + --; mail:optronik@optronik.com.pl

4 KATALOG OSPRZĘTU ŚWIATŁOWODOWEGO Ed. /0 PRZEŁĄCZNICE MSTEX Przełącznice i mufy światłowodowe w wykonaniu iskrobezpiecznym są produkowane na bazie naściennych szafek stalowych lakierowanych. Obudowa składa się z podstawy oraz drzwiczek z uszczelką i zamkiem krzywkowym. W podstawie obudowy od spodu znajduje się przepust kablowy oraz wymienna pokrywa z uszczelkami przeznaczona do montaŝu przepustów i dławików kablowych. Wewnątrz obudowy znajdują się uchwyty do mocowania kabli światłowodowych, organizatory okablowania, uchylny moduł kaset oraz wspornik złączy z dwoma modułami PS00 o pojemności - adapterów. Dane techniczne przełącznicy: Stopień ochrony IP Odporność mechaniczna IK0 Kolor wykonania osłony szary RAL0. Zakres temperatur pracy od -0 C do +0 C Warianty wykonania szafek przedstawiono w tabeli Oznaczenie Ilość kaset/ ilość spojeń, max (portów rozłącznych), max Ilość i rozmiar dławików kablowych, max MSTEx-S / - x PGM, PG (ɸ0-) MSTEx-S/ / x FC,ST,SC xpgm, PG (ɸ-) x SCSF& Duplex xpgm0, PG (ɸ-) x LC Duplex lub kombinacje Wymiary, mm Masa, kg 00x00x0, Zakres stosowania Przełącznice światłowodowe MSTEx są przeznaczone do stosowania w strefach zagroŝonych wybuchem zgodnie z wymaganiami Dyrektywy //WE wg klasyfikacji: I M lub II G T lub T (Certyfikat nr OBACATEXX). Wymagane jest łączenie światłowodów ze źródłami promieniowania samoistnie bezpiecznymi op is wg normy PN-EN 00- :00. Zasady oznaczania MSTEx SX/X X Typ złączy Ilość portów optycznych Ilość spojeń w kasetach KSP Typ skrzynki Przykład zamówienia MSTEx-S/FC Mufo-przełącznica skrzynkowa w wykonaniu ATEX zawierająca dwie kasety KSP do spojeń, listwy PS00 do złączy FC, dławiki kablowe wg uzgodnień, uchwyty do zakotwienia kabli, organizatory okablowania, śruby do montaŝu naściennego. OPTRONIK PIT Sp. z o.o., 0- Lublin, ul. Energetyków 0, tel./fax: + --; mail:optronik@optronik.com.pl

5 KATALOG OSPRZĘTU ŚWIATŁOWODOWEGO Ed. /0 Dane techniczne MSTEx 0. Podstawa skrzynki z przepustem i pokrywą. Dławik kablowy Ex. Uchwyt kabla za powłokę. Organizator tub - elastyczne chomątka (typ CHM). Wspornik złączy. Listwy do adapterów (PS00). Złącze rozłączne. Uchylny zespół kaset spojeń 0. Drzwiczki z zamkiem. Uchwyty naścienne w rozstawie xmm OPTRONIK PIT Sp. z o.o., 0- Lublin, ul. Energetyków 0, tel./fax: + --; mail:optronik@optronik.com.pl 00

6 KATALOG OSPRZĘTU ŚWIATŁOWODOWEGO Ed. /0 PRZEŁĄCZNICE MSTEX Przełącznice i mufy światłowodowe w wykonaniu iskrobezpiecznym są produkowane na bazie naściennych szafek stalowych lakierowanych. Obudowa składa się z podstawy i drzwiczek z uszczelką i dwoma zamkami krzywkowymi na klucz specjalny. W podstawie obudowy od spodu znajduje się wymienna pokrywa z uszczelkami - przeznaczona do montaŝu przepustów i dławików kablowych. Wewnątrz obudowy znajdują się uchwyty do mocowania kabli światłowodowych, organizatory okablowania, jeden lub dwa uchylne moduły z kasetami spojeń KSP oraz wysuwany wspornik złączy z listwami PS00. Kolor wykonania RAL 0. Dane techniczne przełącznicy: Stopień ochrony IP Odporność mechaniczna IK0 Kolor wykonania osłony szary RAL0. Zakres temperatur pracy od -0 C do +0 C Warianty wykonania szafek przedstawiono w tabeli. Oznaczenie Ilość kaset KSP /ilość spojeń, max (portów rozłącznych), max MST.Ex-S/ x / x SC/FC/ST Simplex x SCSF Simplex MST.Ex-S/ x / x SC Duplex x LC Duplex Zakres stosowania Ilość i rozmiar dławików kablowych, max x PGM, PG (ɸ0-) x PGM, PG (ɸ-) x PGM0, PG (ɸ-) lub kombinacje Wymiary, mm Masa,kg 00x00x0 Przełącznice światłowodowe MSTEx są przeznaczone do stosowania w strefach zagroŝonych wybuchem zgodnie z wymaganiami Dyrektywy //WE wg klasyfikacji: I M lub II G T lub T (Certyfikat nr OBACATEXX). Wymagane jest łączenie światłowodów ze źródłami promieniowania samoistnie bezpiecznymi op is wg normy PN-EN 00- :00. Zasady oznaczania MSTEx SX/X X Przykład zamówienia Typ złączy Ilość portów optycznych Ilość spojeń w kasetach KSP Typ skrzynki MSTEx-S/SC Przełącznica skrzynkowa w wykonaniu ATEX zawierająca dwa symetryczne moduły kaset KSP do spojeń, listew PS00 do adapterów SC simpleks, dławiki kablowe wg uzgodnień, uchwyty do zakotwienia kabli, organizatory okablowania, śruby do montaŝu naściennego. OPTRONIK PIT Sp. z o.o., 0- Lublin, ul. Energetyków 0, tel./fax: + --; mail:optronik@optronik.com.pl 0
