Model: JMC-03_V2.2_MMI_2G/3G TV DVB-T for CAR INSTRUKCJA MONTAŻU. Spis treści

Transkrypt

1 JMC-03 Model: JMC-03_V._MMI_G/3G TV DVB-T for CAR INSTRUKCJA MONTAŻU Spis treści.. WSTĘP... ZALECENIA... SCHEMAT PODŁĄCZENIA... PODSTAWOWE PARAMETRY TECHNICZNE... ELEMENTY ZESTAWU...

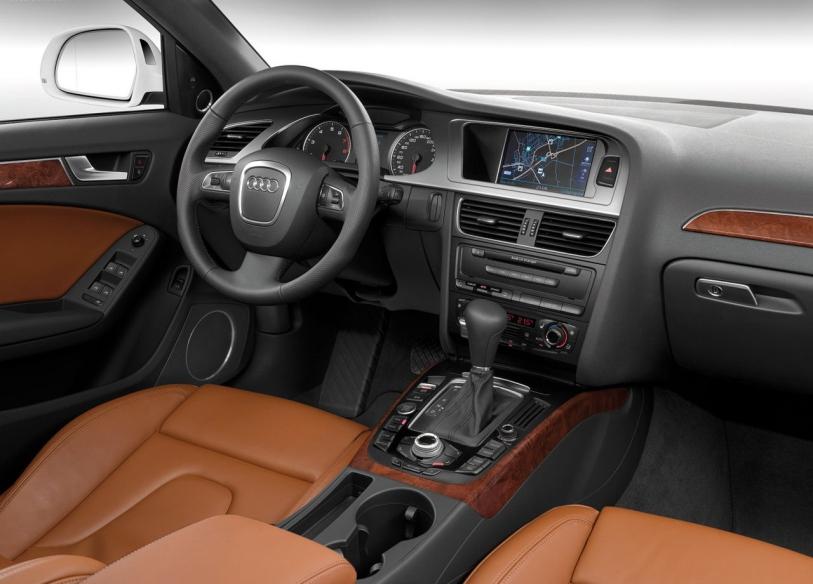

2 WSTĘP Moduł JMC-03 jest nowoczesnym urządzeniem do odbioru cyfrowej telewizji naziemnej DVB-T. Moduł dedykowany jest do zamontowania w samochodach Audi posiadających system multimedialny MMI 3G/3G+. Po zamontowaniu JMC-03 zostaje rozpoznany przez fabryczny system MMI i dodany do listy obsługiwanych urządzeń w samochodzie. Pozwala to na sterowanie i obsługę za pomocą istniejącego w samochodzie systemu MMI. Podwójny odbiornik sygnału TV z dwoma antenami umieszczonymi w różnych miejscach pojazdu, sprawia że urządzenie jest mniej wrażliwe na zaniki sygnału TV gdy pojazd jest w ruchu. W zestawie JMC-03 znajdują się wszystkie niezbędne elementy dla szybkiego montażu Plug & Play urządzenia w samochodzie.. ZALECENIA Prawa autorskie Wszystkie instrukcje montażu i obsługi są chronione prawem autorskim. Rozpowszechnianie dokumentacji za pośrednictwem mediów drukowanych lub online jest dozwolone tylko po uprzedniej zgodzie JUNA electronics. Ważne Prosimy o uważne przeczytanie niniejszej instrukcji obsługi i przechowywanie jej w odpowiedni sposób! Podczas instalacji należy zwrócić uwagę na wszystkie istotne aspekty związane z bezpieczeństwem instalacji i użytkowania urządzenia. Priorytetem podczas projektowania i produkcji wszystkich urządzeń firmy JUNA electronics jest bezpieczeństwo oraz komfort obsługi przez zastosowanie najnowocześniejszych procesów projektowania i produkcji urządzeń elektronicznych. Dla zapewnienia najwyższego standardu bezpieczeństwa wszystkie nasze produkty przed wysłaniem do klienta przechodzą szczegółową kontrolę. Należy pamiętać że instalowanie urządzenia przez osoby niekompetentne może grozić obrażeniami osób lub uszkodzeniem mienia. Dlatego urządzenie powinno być montowane w specjalistycznym warsztacie przez wykwalifikowany personel lub osoby posiadające doświadczenie i praktykę w tego typu instalacjach.

3 .. ZALECENIA Podczas montażu należy zachować ogólne zasady bezpieczeństwa oraz zwrócić uwagę na wszystkie istotne zagrożenia które mogą spowodować uszkodzenie pojazdu. Zalecamy montaż urządzenia w bezpiecznym miejscu, gdzie nie jest narażone na działanie wilgoci, wody lub tym podobnych oraz zbyt wysokich temperatur. Należy unikać instalowania urządzenia w miejscach, w których mogłoby to utrudnić bezpieczną jazdę lub sprawność działania innych jednostek zainstalowanych w pojeździe. Urządzenia można podłączyć tylko do napięcia 1V. Moduły nie mogą być stosowane w pojazdach w których występuję napięcie V i wyższe. Należy pamiętać, że większość naszych urządzeń jest oparta na oprogramowaniu które może wymagać aktualizacji. Dlatego zawsze należy montować urządzenia w łatwo dostępnym miejscu w pojeździe. W niektórych krajach może być konieczne sprawdzenie przepisów prawnych przed instalacją i uruchomieniem urządzenia. W trosce o wysoką jakość i rozwój naszych produktów firma JUNA Electronics zastrzega sobie prawo do dokonywania zmian technicznych. W przypadku reklamacji gwarancyjnej urządzenie należy odesłać do sprzedawcy w oryginalnym opakowaniu ze szczegółowym opisem problemu wraz z załączonym rachunkiem zakupu. Roszczenia gwarancyjne, jak również uprawnienia do eksploatacji tracą ważność z powodu: a) nieautoryzowanych zmian w urządzeniu lub akcesoriach, które nie zostały zatwierdzone lub nie zostały dostarczone przez producenta lub jego partnerów b) otwarcia obudowy urządzenia c) samodzielnej naprawy urządzenia d) niewłaściwego użycia / działania urządzenia e) uszkodzenia mechanicznego f) zalania wodą lub innymi płynami 3

4 SCHEMAT PODŁĄCZENIA Wyłączyć stacyjkę i wyłączyć system MMI. Podłączyć wtyk rozgałęźnika światłowodowego oraz wtyk wiązki JMC-3 do modułu JMC-0 Patrz punkt i 1,1a Wypiąć wtyk światłowodu z jednostki MMI 3G i podłączyć do gniazda rozgałęźnika światłowodu. Patrz punkt W miejsce wypiętego wtyku, wpiąć do gniazda jednostki MMI 3G Drugi wtyk rozgałęźnika światłowodu. Patrz punkt 3. Podłączyć sygnał video w jednostce MMI 3GW z modułem JMC-03 kablem. 6. Do gniazd antenowych modułu JMC-03 podłączyć anteny ANT.1,ANT.. 7. Podłączyć zasilanie modułu JMC-03 - przewody +1V oraz Masa. 8. Włączyć stacyjkę i uruchomić system MMI. 9. Na panelu sterującym MMI włączyć przycisk MEDIA, następnie wyświetlić listę dostępnych urządzeń - wcisnąć przycisk SOURCE, Na ekranie MMI zostanie wyświetlona możliwość wyboru TV. Podłączenie DVB-T JMC-03 do jednostki MMI 3G / 3G+ Z systemu MMI MOST 3 1 VIDEO (CVBS) +1V Czerwony Fuse A Czarny lub Brązowy Masa ANT. 1 ANT. 1a

5 PODSTAWOWE PARAMETRY TECHNICZNE Napięcie zasilania Pobór prądu w stanie aktywnym max. Pobór prądu w stanie spoczynku Maksymalny pobór prądu z gniazda USB Komunikacja i sterowanie Obudowa Wymiary Waga - 1V - 370mA - 10mA - ma - MOST bus - Metal - 93mm x 13mm x 8mm - 371g. ELEMENTY ZESTAWU.. Jednostka sterująca Kabel połączeniowy Kabel połączeniowy Video Rozgałęźnik światłowodowy MOST Antena DVB-T szt. - JMC W-TV101a - K-F101a/b - K-SW101 - ANT09 ANT09 ANT09 W-TV101a K-FT101a/b K-SW101 JMC-03
