1 Projekt badawczo-rozwojowy SORAL - System oceny stanu technicznego i ryzyka awarii linii kablowych SN oparty o badania diagnostyczne wykonywane w trybie Offline Sławomir Noske Sebastian Grzelka

2 Kontekst Sieć kablowa zbudowana z wielu odcinków kabli, muf i głowic. Różne technologie, materiału i czas eksploatacji. 2

3 Wyzwania Duża skala i rozwój sieci kablowej SN Rozproszona wiedza o badaniach diagnostycznych Potrzeba wysokiej jakości dostaw energii, ograniczanie przerw Dążenie do wzrostu efektywności zarządzania majątkiem sieciowym Brak standardów w zakresie oceny wyników pomiarów diagnostycznych

4 Przewodnik IEEE opis wymagań dla tangensa delta

5 Przykład 1 doraźne wykorzystanie diagnostyki

6 Przykład 1 doraźne wykorzystanie diagnostyki

7 SORAL- System oceny stanu technicznego i ryzyka awarii linii kablowych SN oparty o badania diagnostyczne wykonywane w trybie offline Cel projektu: Opracowanie wymiernych zasad oceny ryzyka awarii i systemu informatycznego wspierającego efektywniejsze zarządzanie siecią kablowa SN. Wprowadzenie działań prewencyjnych zapobiegających awariom. Rozwiązanie to, po testach i wdrożeniu w obszarze pilotażowym, ma być wdrożone i użytkowane w całym EOP. To zmiana sposobu zarzadzania siecią kablową SN. Projekt, innowacyjny na poziomie światowym, realizowany z dofinansowaniem NCBR w ramach programu sektorowego (PBSE). Budżet projektu to blisko 4,5 mln zł Realizacja projektu przez konsorcjum: 7

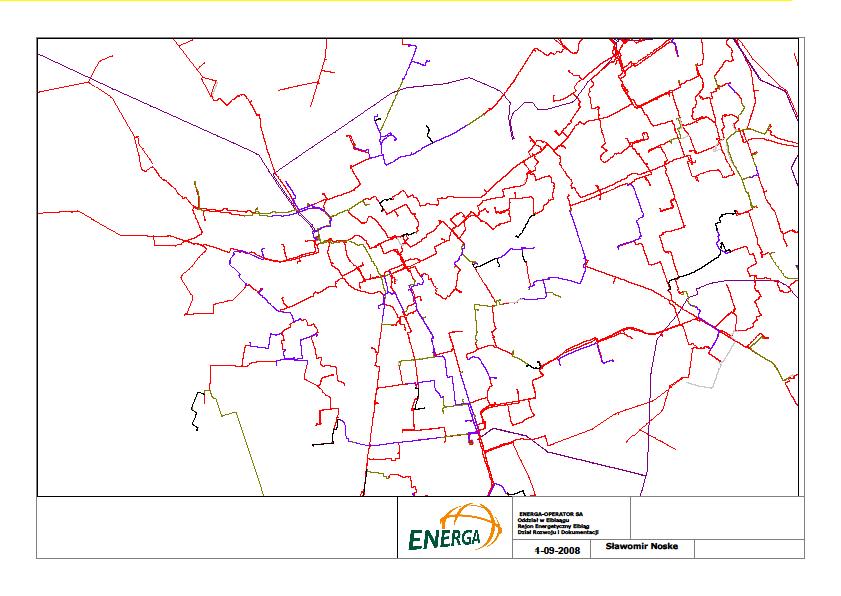

8 Zabranie danych Zostanie przeprowadzona analiza obszaru demonstracyjnego, a dane będą gromadzone w systemie informatycznym (dane techniczne, pomiarowe i pomiarowe od 2003 r.), Obszar pilotażowy Rejon Energetyczny Elbląg 600 km linii kablowych SN 60% kabli PILC Pomiar wnz (DAC i VLF) Pomiar tan delta Baza danych do gromadzenia pomiarów 8

9 Analiza i testy laboratoryjne Opracowane zostaną kryteria oceny stanu technicznego poszczególnych elementów linii kablowych i ryzyka awarii (Health Index). Health Index umożliwi wymierną ocenę stanu technicznego izolacji kabli. Pomiary diagnostyczne od 2003 roku Informacje techniczne Dane eksploatacyjne (awarie) Testy laboratoryjne próbek kabli Międzynarodowa wiedza (artykułu, przewodniki) Badania statystyczne Czas życia urządzenia Dane eksploatacyjne Health Index Dane techniczne diagnostyka 9

10 Wykorzystanie informacji i wiedzy do oceny stanu technicznego 5 Zły stan (koniec czasu życia) Czas życia urządzenia Dane techniczne Health Index Dane eksploatacyjne diagnostyka 1 Stan dobry (nowe urządzenie) 10

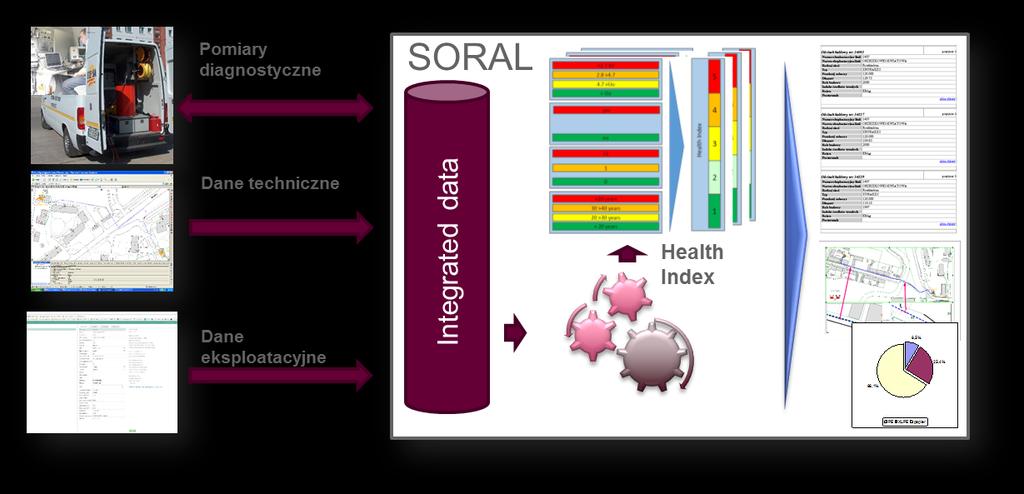

11 System informatyczny do zarządzania siecia kablową SN Opracowane systemu informatycznego SORAL 11

12 Weryfikacja i testy rozwiąń System informatyczny SORAL z zaimplementowanymi modelami oceny ryzyka awarii dla każdego elementu linii kablowej zostanie wykorzystany do analizy stanu technicznego sieci kablowej SN. Weryfikacja skuteczności systemu SORAL w obszarze pilotażowym. Wyniki analizy powinny umożliwić opracowanie planów operacyjnych uwzględniających działania profilaktyczne w sieci kablowej SN. 12

13 Weryfikacja i testy rozwiąń Contractor EOP Globema EOP EOP Globema EOP Globema

14 WP1 (EOP) Informatyczny system SORAL będzie eksperckim narzędziem, które ma umożliwić zmianę strategii zarządzania siecią kablowa SN. Obecna strategia: Corrective Maintenance (reagowanie w przypadku powstania awarii) zostanie zastąpiona przez strategię Condition Based Maitenance (strategie oparta na prewencyjnych działaniach zależnych od stanu technicznego linii kablowych SN). Linie kablowe będą mogły być planowane do wymiany w oparciu o analizę ryzyka awarii (przed wystąpieniem awarii). Prace będą mogły być ograniczone do fragmentów o złym stanie a nie całej linii kablowej. Mając wiedzę o stanie kabla będzie możliwe prognozowanie dalszego czasu życia kabla. W obszarach zurbanizowanych będzie można skorelować prace modernizacyjne z innymi pracami budowlanymi (przebudowa dróg, chodników innych sieci) w celu ograniczenia kosztów w przypadku, gdy wymiana kabla mogłaby być potrzebna w przewidywalnym czasie.

15 Dziękuję bardzo Sławomir Noske Sebastian Grzelka 15
