1 PRZEGLĄD OFERTY SEBA POLSKA DIAGNOSTYKA ON-LINE I OFF-LINE ZASTOSOWANIA PRAKTYCZNE przygotował: Tomasz Sozański

2 Baunach (Seba Dynatronic) Radeburg (Hagenuk KMT)

3

4 Przegląd urządzeń dla energetyki - lokalizacja uszkodzeń kabli - diagnostyka kabli i urządzeń - szeroka gama mierników

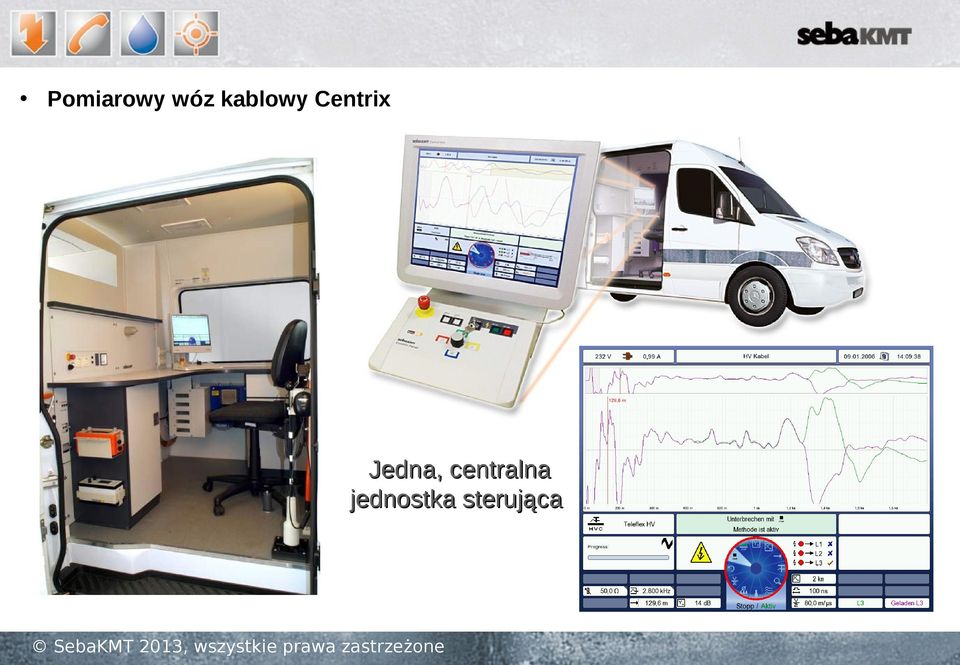

5 Pomiarowy wóz kablowy Centrix Jedna, centralna jednostka sterująca

6 Pomiarowy wóz kablowy Variant

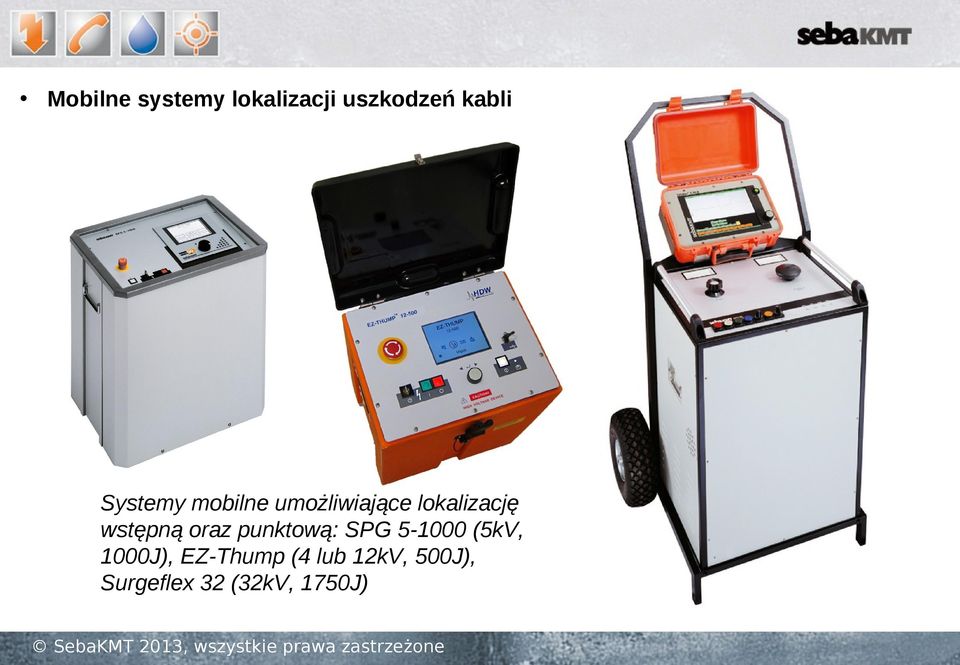

7 Mobilne systemy lokalizacji uszkodzeń kabli Systemy mobilne umożliwiające lokalizację wstępną oraz punktową: SPG (5kV, 1000J), EZ-Thump (4 lub 12kV, 500J), Surgeflex 32 (32kV, 1750J) System Variant

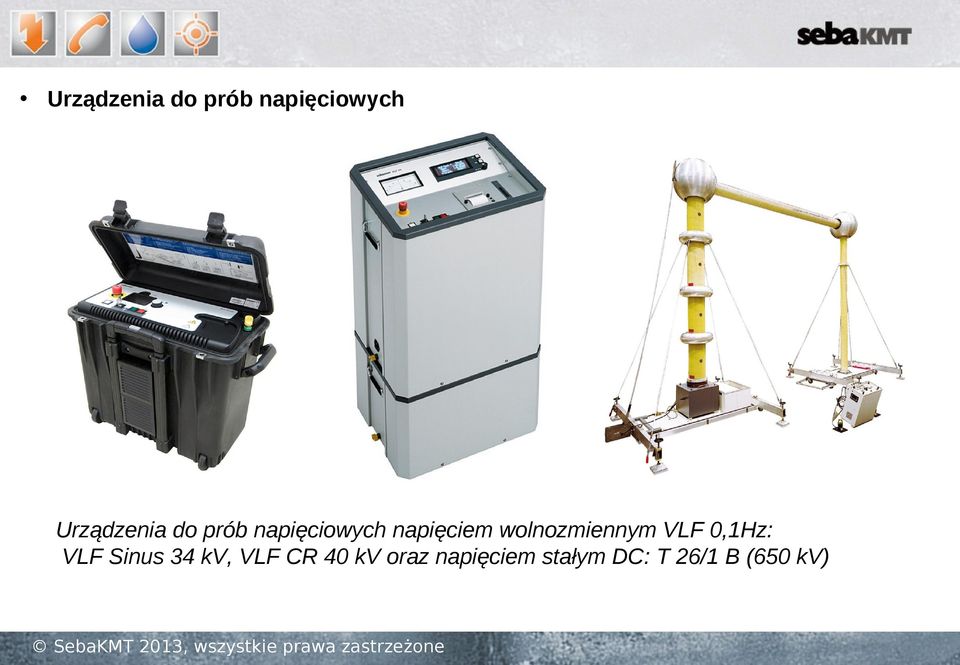

8 Urządzenia do prób napięciowych Urządzenia do prób napięciowych napięciem wolnozmiennym VLF 0,1Hz: VLF Sinus 34 kv, VLF CR 40 kv oraz napięciem stałym DC: T 26/1 B (650 kv)

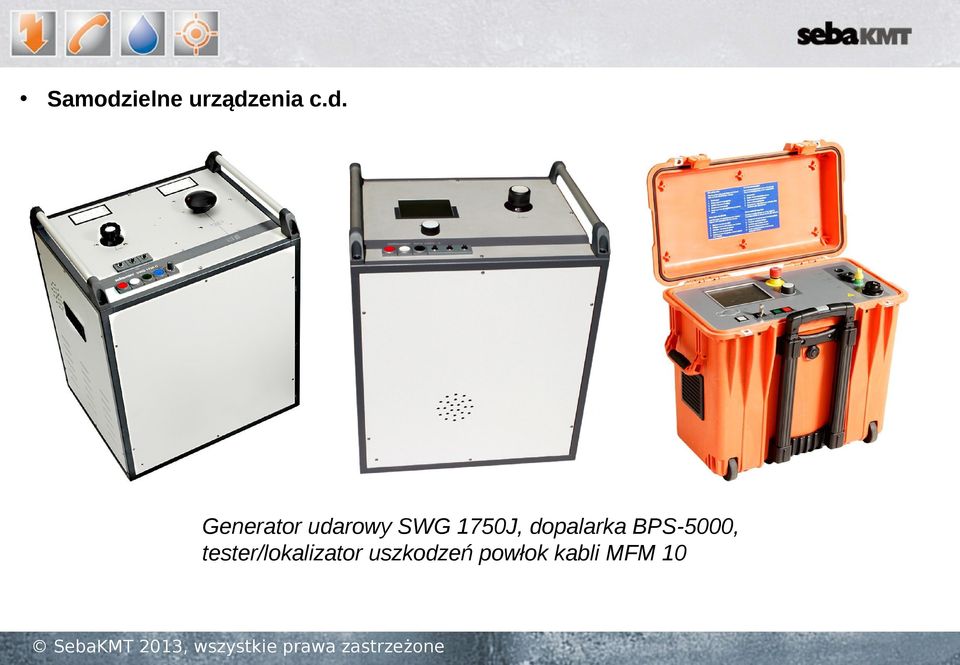

9 Samodzielne urządzenia c.d. Generator udarowy SWG 1750J, dopalarka BPS-5000, tester/lokalizator uszkodzeń powłok kabli MFM 10

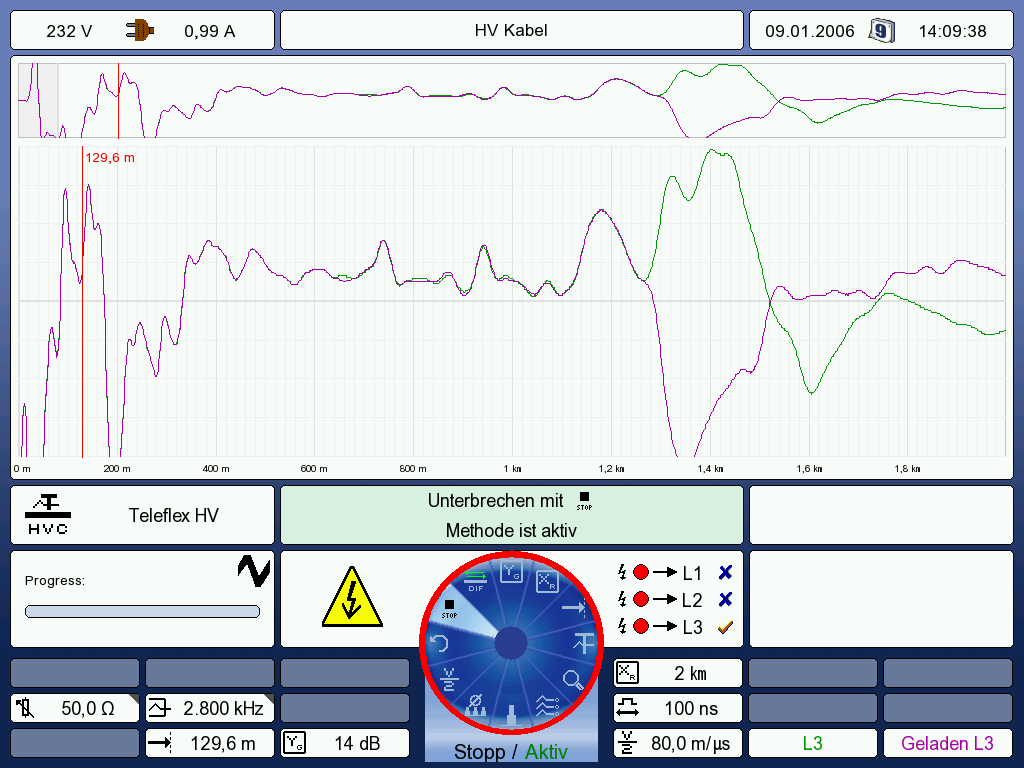

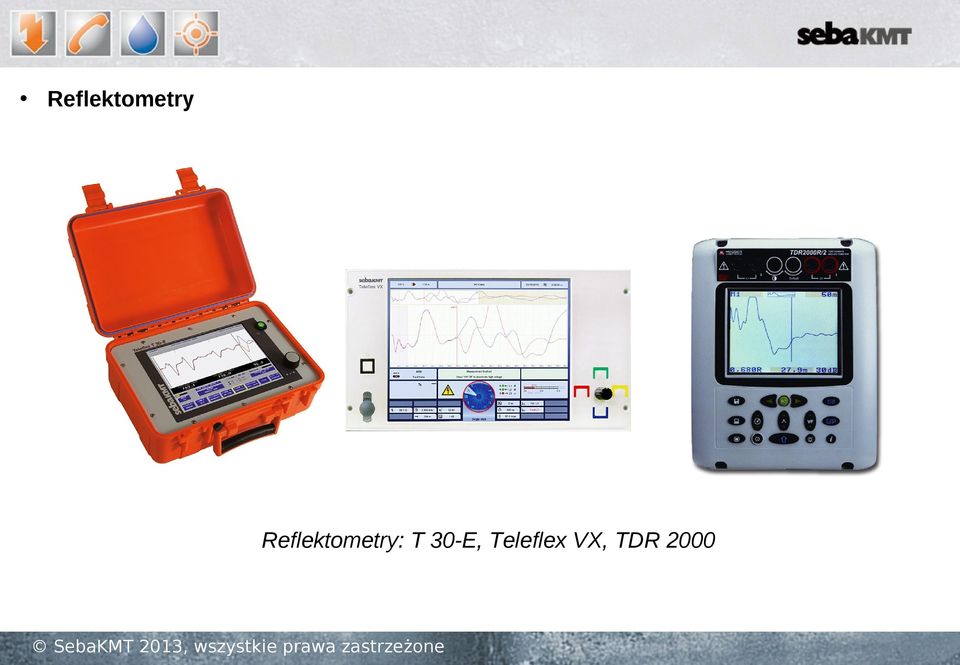

10 Reflektometry Reflektometry: T 30-E, Teleflex VX, TDR 2000

11 Sprzęt do punktowej lokalizacji uszkodzeń Odbiornik galwanometryczny ESG NT, odbiornik udarowy digiphone+, Fault Sniffer - urządzenie do lokalizacji uszkodzeń metodą stężenia gazów

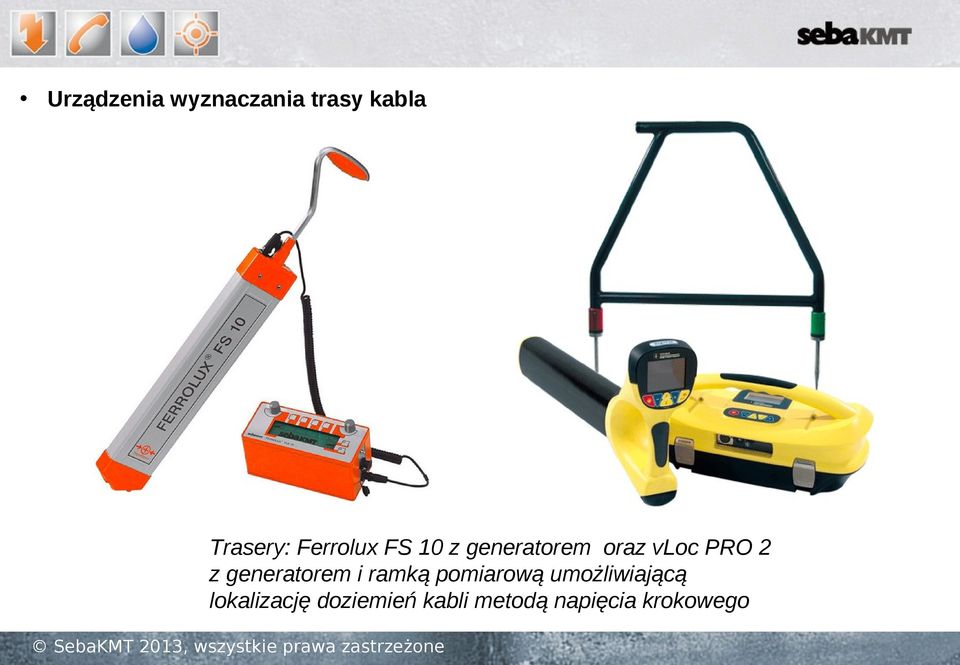

12 Urządzenia wyznaczania trasy kabla Trasery: Ferrolux FS 10 z generatorem oraz vloc PRO 2 z generatorem i ramką pomiarową umożliwiającą lokalizację doziemień kabli metodą napięcia krokowego

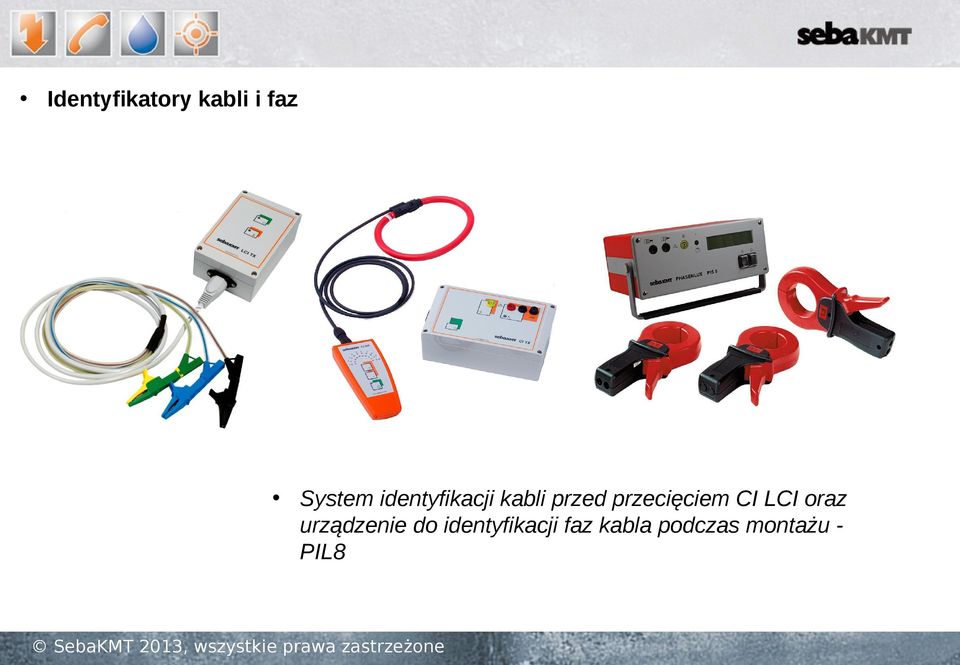

13 Identyfikatory kabli i faz System identyfikacji kabli przed przecięciem CI LCI oraz urządzenie do identyfikacji faz kabla podczas montażu PIL8

14 Urządzenia do diagnostyki wyładowań niezupełnych System diagnostyki wnz przy wykorzystaniu tłumionej fali oscylacyjnej, LPD Monitor (diagnostyka online), ręczny detektor - PD Surveyor Air

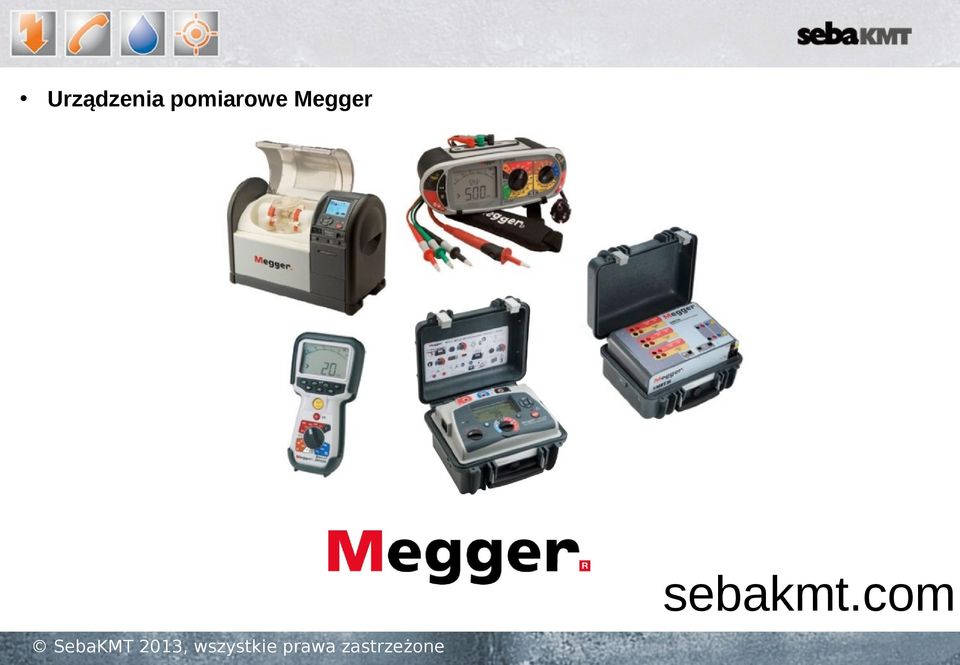

15 Urządzenia pomiarowe Megger sebakmt.com

16 DIAGNOSTYKA KABLI ON-LINE I OFF-LINE

17 Strategie utrzymania sieci

18 Diagnostyka on-line / LPD Monitor Kable mogą być monitorowane pod względem WNZ przy napięciu roboczym, a kiedy zaobserwujemy dużą aktywność WNZ możemy zaplanować wykonanie dokładnego pomiaru off-line.

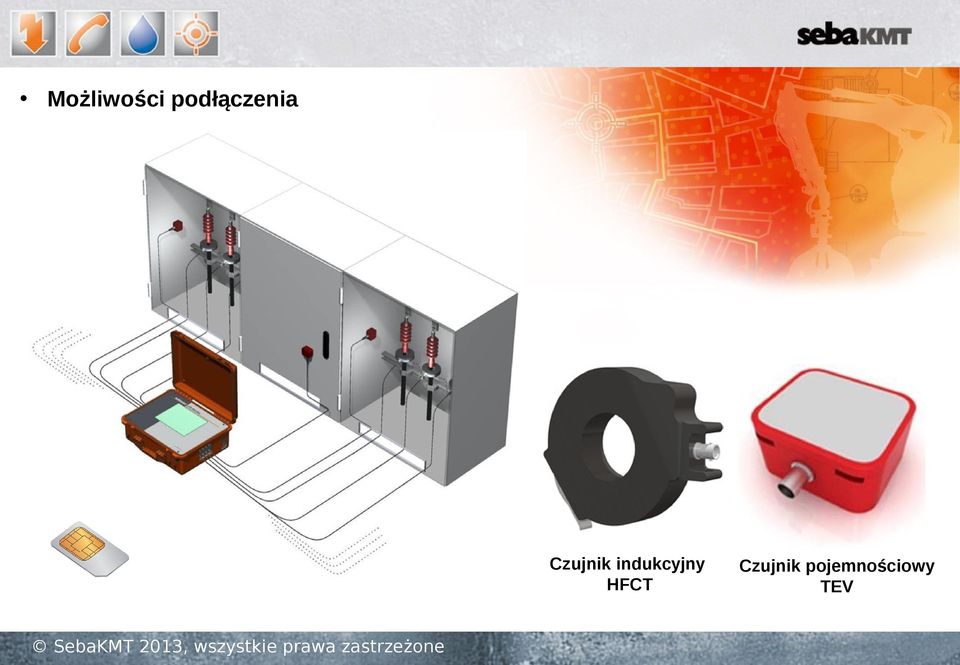

19 Możliwości podłączenia Czujnik indukcyjny HFCT Czujnik pojemnościowy TEV

20 Możliwości podłączenia czujnika HFCT

21 LPD Monitor przykładowe wyniki

22 LPD Monitor przykładowe wyniki

23 Diagnostyka off-line / metoda fali oscylacyjnej tłumionej (OWTS) System diagnozowania kabli w trybie off-line (odłączonych)

24 Metoda fali oscylacyjnej tłumionej

25 Metoda fali oscylacyjnej tłumionej, przykład Przykład lokalizacji wstępnej wnz. Wysoka koncentracja spowodowana była niedbałym montażem mufy. Wyładowania niezupełne obecne były już przy napięciu roboczym kabla!

26 Off-line Diagnostyka Diagnostyka On-line off-line / ametoda fali oscylacyjnej tłumionej On-Line Off-Line Zalety Brak potrzeby odłączania obwodu Obwód obciążony podczas testu Zalety Metody diagnostyki On-Line oraz Off-Line mają swoje mocne strony. Możliwość wydajnego planowania pomiarów off-line Sprawdzona technologia Wysoka czułość Dokładna lokalizacja WNZ Określenie napięcia zapłonu i gaśnięcia WNZ Wady Wady Interpretacja danych może być trudna Obwód nie jest obciążony podczas testu Brak możliwości lokalizacji WNZ Połączenie obydwu metod zapewni najskuteczniejsze rozwiązanie. Niezbędne jest wyłączenie kabla

27 Przykład 1 On-Line 4 kable testowane były przez Off-Line 10 dni przy pomocy LPD-Monitora. Wyładowania Niezupełne występowały w kilku obwodach. W obwodzie Kabel 401 wystąpiła duża aktywność WNZ w fazach L1 i L2, w fazie L3 brak wyładowań o wyższych wartościach. W celu zlokalizowania i ustalenia poziomu aktywności WNZ w obwodzie Kabel 401 został przeprowadzony pomiar off-line przy pomocy systemu OWTS.

28 Przykład 1 Off-Line Pomiar off-line Wyładowań Niezupełnych za pomocą systemu OWTS potwierdził występowanie WNZ w fazach L1 i L2. Wyładowania zlokalizowane są na mufie na 1100 m. Poziom WNZ (pc) On-Line Rozkład WNZ przy napięciuu0 Ponadto zarówno badanie metodą on- jak i off-line wykazało występowanie WNZ na poziomie krytycznym! Długość kabla / lokalizacja uszkodzenia(m)
