Projekt Smart Toruń - pilotażowe wdrożenie Inteligentnej Sieci Energetycznej przez Grupę Kapitałową Energa

Transkrypt

1 1 Projekt Smart Toruń - pilotażowe wdrożenie Inteligentnej Sieci Energetycznej przez Grupę Kapitałową Energa

2 Inteligentne sieci energetyczne w ENERGA-OPERATOR Sieć dystrybucyjna i powiązane z nią technologie informatyczno-telekomunikacyjne integrujące w sposób inteligentny działania uczestników procesów wytwarzania, przesyłu, dystrybucji i wykorzystywania energii elektrycznej w celu poprawy niezawodności dostaw i efektywności OSD oraz aktywnego zaangażowania odbiorców w podnoszenie efektywności energetycznej. Linie i stacje energetyczne Linie przesyłowe Stacje rozdzielcze Stacje sieci SN Linie zasilające odbiorców Układy pomiarowe i urządzenia automatyki Inteligentne liczniki Układy pomiaru parametrów sieci Urządzenia automatyki sieciowej Infrastruktura telekomunikacyjna i platformy wymiany danych Sieci teletransmisyjne Bazy danych Aplikacje przetwarzania danych Systemy zarządzania siecią i wspomagania procesów Systemy SCADA Systemy wspomagające minimalizację przerw Systemy zarządzania majątkiem

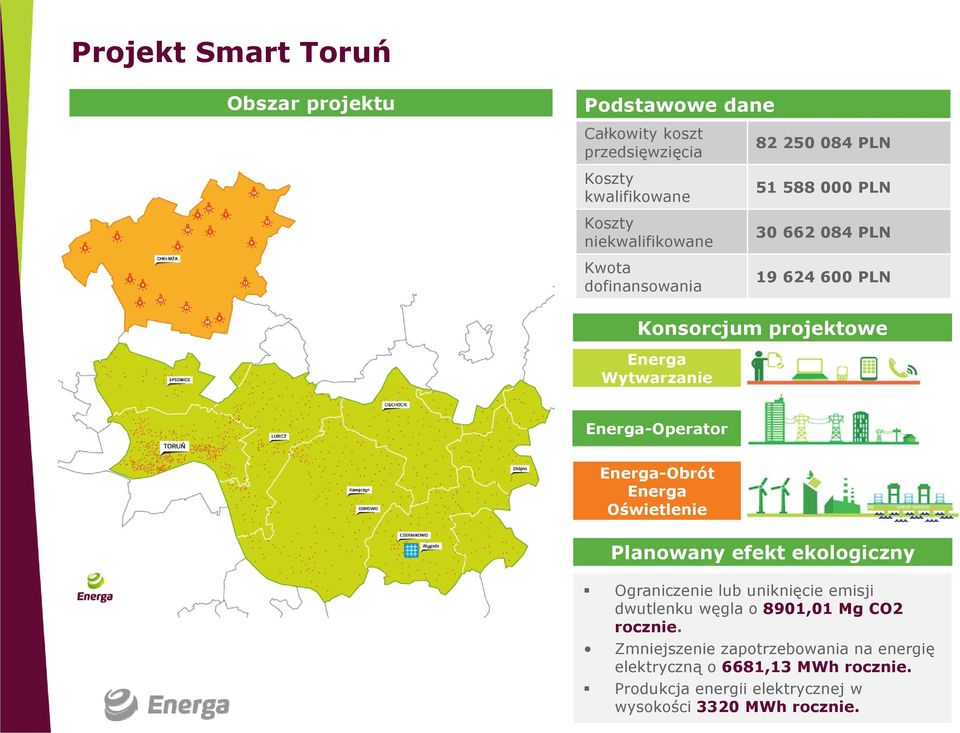

3 Projekt Smart Toruń Obszar projektu Podstawowe dane Całkowity koszt przedsięwzięcia Koszty kwalifikowane Koszty niekwalifikowane Kwota dofinansowania PLN PLN PLN PLN Konsorcjum projektowe Energa Wytwarzanie Energa-Operator Energa-Obrót Energa Oświetlenie Planowany efekt ekologiczny Wytwarzanie 15.6% Ograniczenie lub uniknięcie emisji dwutlenku węgla o 8901,01 Mg CO2 rocznie. Zmniejszenie zapotrzebowania na energię elektryczną o 6681,13 MWh rocznie. Produkcja energii elektrycznej w wysokości 3320 MWh rocznie.

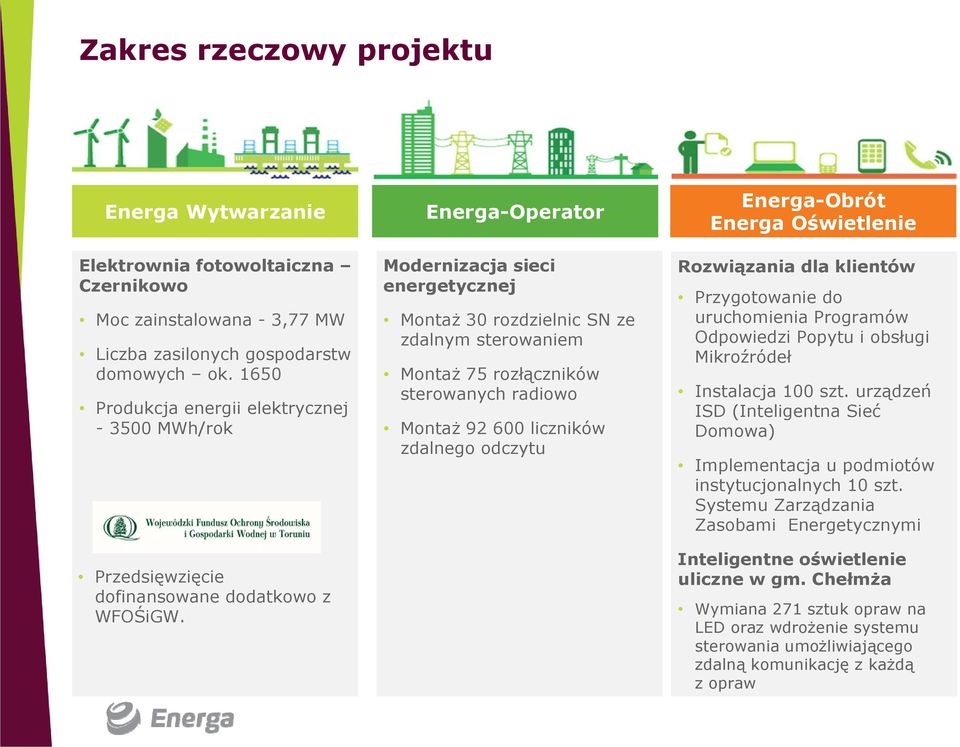

4 Zakres rzeczowy projektu Energa Wytwarzanie Elektrownia fotowoltaiczna Czernikowo Moc zainstalowana - 3,77 MW Liczba zasilonych gospodarstw domowych ok Produkcja energii elektrycznej MWh/rok Przedsięwzięcie dofinansowane dodatkowo z WFOŚiGW. Energa-Operator Wytwarzanie 15.6% Modernizacja sieci energetycznej Dystrybucja 70.2% Montaż 30 rozdzielnic SN ze zdalnym sterowaniem Montaż 75 rozłączników sterowanych radiowo Montaż liczników zdalnego odczytu Energa-Obrót Energa Oświetlenie Rozwiązania dla klientów Przygotowanie do uruchomienia Programów Odpowiedzi Popytu i obsługi Mikroźródeł Instalacja 100 szt. urządzeń ISD (Inteligentna Sieć Domowa) Implementacja u podmiotów instytucjonalnych 10 szt. Systemu Zarządzania Zasobami Energetycznymi Inteligentne oświetlenie uliczne w gm. Chełmża Wymiana 271 sztuk opraw na LED oraz wdrożenie systemu sterowania umożliwiającego zdalną komunikację z każdą z opraw

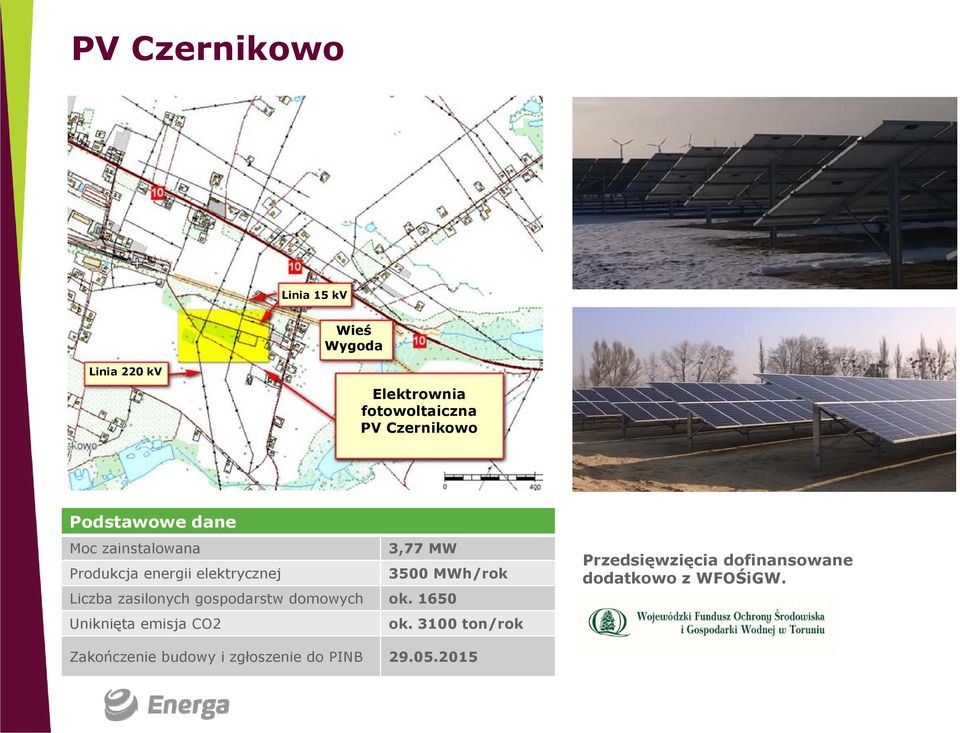

5 PV Czernikowo Linia 15 kv Wieś Wygoda Linia 220 kv Elektrownia fotowoltaiczna PV Czernikowo Podstawowe dane Moc zainstalowana 3,77 MW Produkcja energii elektrycznej 3500 MWh/rok Liczba zasilonych gospodarstw domowych ok Uniknięta emisja CO2 ok ton/rok Przedsięwzięcia dofinansowane dodatkowo z WFOŚiGW. Zakończenie budowy i zgłoszenie do PINB

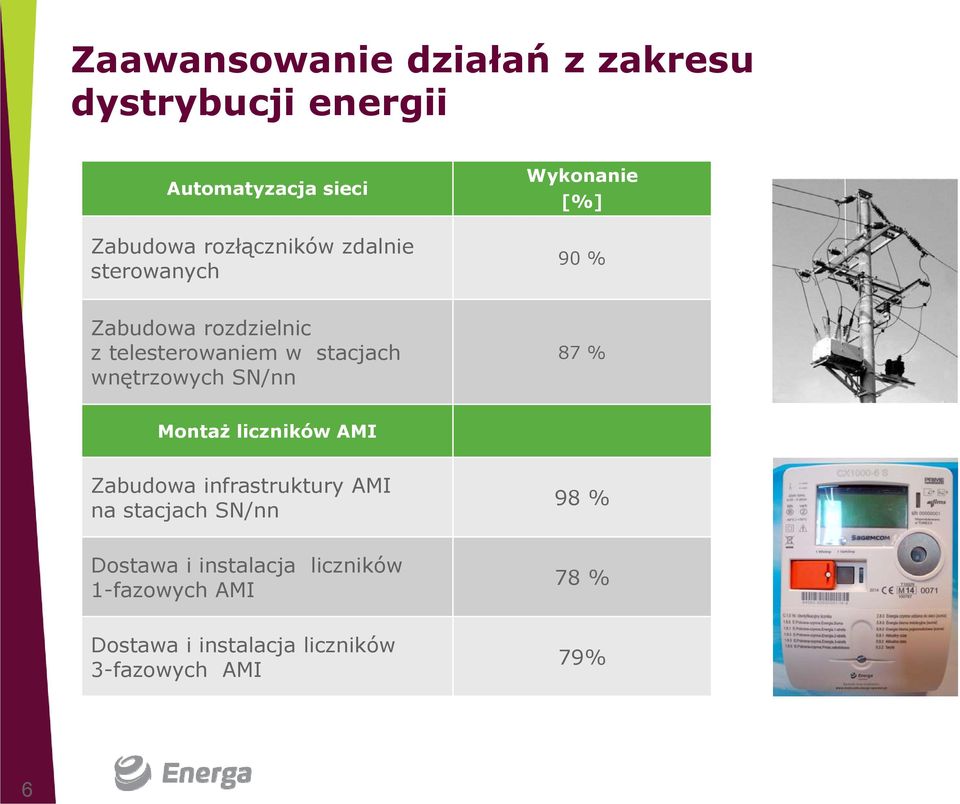

6 Zaawansowanie działań z zakresu dystrybucji energii Automatyzacja sieci Zabudowa rozłączników zdalnie sterowanych Wykonanie [%] 90 % Zabudowa rozdzielnic z telesterowaniem w stacjach wnętrzowych SN/nn 87 % Montaż liczników AMI Zabudowa infrastruktury AMI na stacjach SN/nn 98 % Dostawa i instalacja liczników 1-fazowych AMI 78 % Dostawa i instalacja liczników 3-fazowych AMI 79% 6

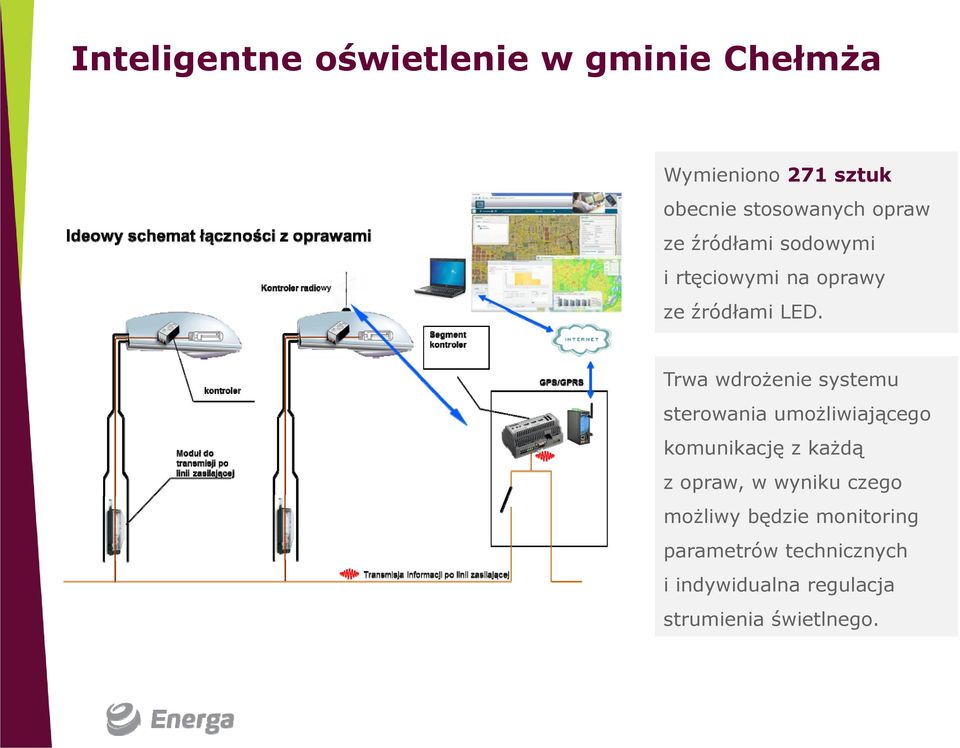

7 Inteligentne oświetlenie w gminie Chełmża Wymieniono 271 sztuk obecnie stosowanych opraw ze źródłami sodowymi i rtęciowymi na oprawy ze źródłami LED. Trwa wdrożenie systemu sterowania umożliwiającego komunikację z każdą z opraw, w wyniku czego możliwy będzie monitoring parametrów technicznych i indywidualna regulacja strumienia świetlnego.

8 Infrastruktura sieci domowej W ramach Projektu Smart Toruń ENERGA- OBRÓT zainstaluje u 100 klientów zestawy ISD umożliwiające m.in.: Pomiar zużycia energii dla indywidualnych urządzeń Zdalne sterowanie urządzeń oraz monitoring ich stanu Definiowanie sekwencji zdarzeń Automatyczne wyłączanie urządzeń Obsługę za pomocą komputera i smartfonu Komponenty ISD wykorzystane w Projekcie ENERGA Living LAB Realizujemy prace w zakresie określenia funkcjonalności oraz wyboru dostawcy najlepszych komponentów ISD, korzystając przy tym z doświadczeń z Projektu ENERGA Living Lab współfinansowanego ze środków Unii Europejskiej oraz Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej w ramach Instrumentu LIFE + Lab.

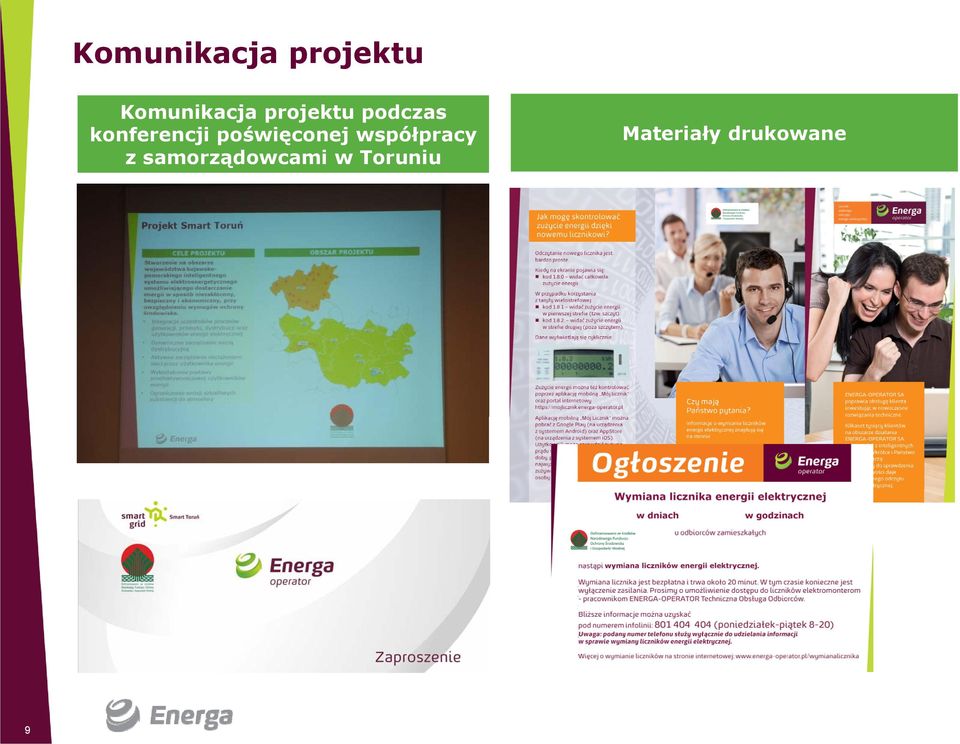

9 Komunikacja projektu Komunikacja projektu podczas konferencji poświęconej współpracy z samorządowcami w Toruniu 9 Materiały drukowane

10 Dziękuję za uwagę Mirosław Matusewicz Z-ca Kierownika Projektu 10
