1 SPECYFIKACJA TECHNICZNA ROBÓT SANITARNYCH REMONTOWYCH POLEGAJCYCH NA WYMIANIE HYDRANTÓW WENETRZNYCH ORAZ WYKONANIU WENTYLACJI MECHANICZNEJ ODDYMIAJCEJ W ŁOBKU NR 1 W AUGUSTOWIE, UL. KILISKIEGO 6 D.M INSTALACJA PRZECIWPOAROWA HYDRANTOWA KOD CPV

2 SPECYFIKACJA TECHNICZNA INSTALACJI HYDRANTOWEJ I ODDYMIAJCEJ KLATKI SCHODOWE D.M WYMAGANIA 1 WSTP 1.1 PRZEDMIOT ST Przedmiotem niniejszej Specyfikacji Technicznej /ST/ s wymagania dotyczce wykonania i odbioru robót dotyczcych budowy-remontu instalacji hydrantowej i wentylacji oddymiajcej klatki schodowe w modernizowanym łobku nr1 w Augustowie przy ul. Kiliskiego ZAKRES STOSOWANIA ST Specyfikacja Techniczna /ST/ jest stosowano jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie ZAKRES ROBÓT OBJTYCH ST Roboty, których dotyczy Specyfikacja, obejmuje wszystkie czynnoci umoliwiajce i majce na celu budow-remont instalacji hydrantowej i wentylacji oddymiajcej klatki schodowe zgodnie z p Niniejsza specyfikacja techniczna zwizana jest z wykonaniem n/w robót: Instalacja hydrantowa-roboty montaowe i demontaowe z prób cinieniow Demonta istniejcych hydrantów p.po. dn Monta hydrantów p. po. dn 25 z wem półsztywnym o długoci wa długoci 20m i zmiana lokalizacji zgodnie z czci graficzn opracowania Przesunicie pionu hydrantowego na kl. II Wykonanie próby cinieniowej Wykonanie badania wydajnoci hydrantów p.po. Instalacja wentylacji mechanicznej oddymiajcej Monta wentylatora napowietrzajcego w kl. Nr 1 i Monta kanałów wentylacyjnych, kratek wentylacyjnych nawiewnych, klapa p.po. wyposaonych w siłownik elektryczny 2

3 Wykonanie montau wentylatora dachowego oddymiajcego 1.4 OKRELENIA PODSTAWOWE Okrelenia podane w niniejszej Specyfikacji Technicznej s zgodne z obowizujcymi Polskimi Normami i Specyfikacj Techniczn "Wymagania ogólne" pkt 1.4. Pojcia ogólne-instalacja p.po. i wentylacji Instalacja wodocigowa- zespół powizanych ze sob elementów słucych do zaopatrywania w wod obiektu budowlanego Instalacja przeciwpoarowa- instalacja wodocigowa nawodniona lub sucha zasilana z sieci wodocigowej, z której za pomoc zaworów hydrantowych pobiera si wod do gaszenia poaru zawór hydrantowy zawór zaporowy usytuowany na instalacji przeciwpoarowej, wyposaony w nasad poarnicz, umoliwiajc podłczenia wy poarniczych wentylator kanałowy-urzdzenie wspomagajce z silnikiem elektrycznym usytuowane w kanale poprzez które wpływa powietrze do napowietrzania klatki schodowej wentylator dachowy-urzdzenie wspomagajce z silnikiem elektrycznym usytuowane na dachu poprzez które wpływa powietrze do oddymiania klatki schodowej 1.5 OGÓLNE WYMAGANIA DOTYCZCE ROBÓT Ogólne wymagania dotyczce robót podano w ST - "Wymagania ogólne" pkt MATERIAŁY Mog by stosowane wyroby producentów krajowych i zagranicznych posiadajce aprobaty techniczne wydane przez odpowiednie Instytuty Badawcze. Wykonawca uzyska przed zastosowaniem wyrobu akceptacj Inspektora nadzoru RURY I PRZEWODY INSTALACYJNE Do budowy instalacji p.po. stosuje si nastpujce materiały: rury stalowe ocynkowane do ciepłej i zimnej wody-wg. PN-92/B-01706, PN-80/H-74219, PN- B Do budowy instalacji wentylacji mechanicznej stosuje si nastpujce materiały: rury wentylacyjne, kratki nawiewne i wywiewne z przepustnic powietrza, przepustnic p.po. urzdzenia wentylacyjne - wg. PN-B , PN-B-76003, PN-B POŁCZENIA RUR INSTALACJI HYDRANTOWEJ Połczenia gwintowane 3

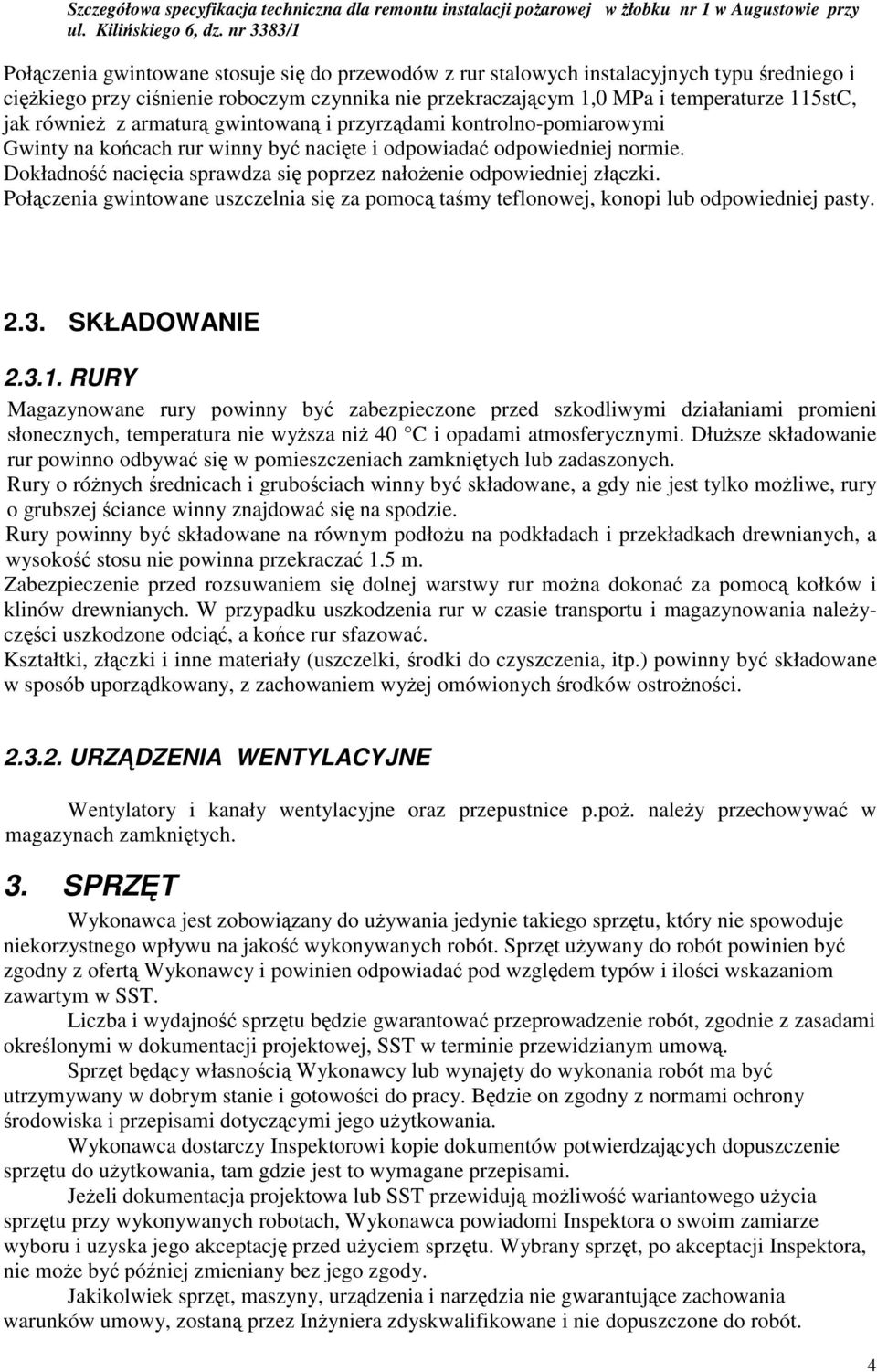

4 Połczenia gwintowane stosuje si do przewodów z rur stalowych instalacyjnych typu redniego i cikiego przy cinienie roboczym czynnika nie przekraczajcym 1,0 MPa i temperaturze 115stC, jak równie z armatur gwintowan i przyrzdami kontrolno-pomiarowymi Gwinty na kocach rur winny by nacite i odpowiada odpowiedniej normie. Dokładno nacicia sprawdza si poprzez nałoenie odpowiedniej złczki. Połczenia gwintowane uszczelnia si za pomoc tamy teflonowej, konopi lub odpowiedniej pasty SKŁADOWANIE RURY Magazynowane rury powinny by zabezpieczone przed szkodliwymi działaniami promieni słonecznych, temperatura nie wysza ni 40 C i opadami atmosferycznymi. Dłusze składowanie rur powinno odbywa si w pomieszczeniach zamknitych lub zadaszonych. Rury o rónych rednicach i grubociach winny by składowane, a gdy nie jest tylko moliwe, rury o grubszej ciance winny znajdowa si na spodzie. Rury powinny by składowane na równym podłou na podkładach i przekładkach drewnianych, a wysoko stosu nie powinna przekracza 1.5 m. Zabezpieczenie przed rozsuwaniem si dolnej warstwy rur mona dokona za pomoc kołków i klinów drewnianych. W przypadku uszkodzenia rur w czasie transportu i magazynowania naleyczci uszkodzone odci, a koce rur sfazowa. Kształtki, złczki i inne materiały (uszczelki, rodki do czyszczenia, itp.) powinny by składowane w sposób uporzdkowany, z zachowaniem wyej omówionych rodków ostronoci URZDZENIA WENTYLACYJNE Wentylatory i kanały wentylacyjne oraz przepustnice p.po. naley przechowywa w magazynach zamknitych. 3. SPRZT Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Sprzt uywany do robót powinien by zgodny z ofert Wykonawcy i powinien odpowiada pod wzgldem typów i iloci wskazaniom zawartym w SST. Liczba i wydajno sprztu bdzie gwarantowa przeprowadzenie robót, zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST w terminie przewidzianym umow. Sprzt bdcy własnoci Wykonawcy lub wynajty do wykonania robót ma by utrzymywany w dobrym stanie i gotowoci do pracy. Bdzie on zgodny z normami ochrony rodowiska i przepisami dotyczcymi jego uytkowania. Wykonawca dostarczy Inspektorowi kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania, tam gdzie jest to wymagane przepisami. Jeeli dokumentacja projektowa lub SST przewiduj moliwo wariantowego uycia sprztu przy wykonywanych robotach, Wykonawca powiadomi Inspektora o swoim zamiarze wyboru i uzyska jego akceptacj przed uyciem sprztu. Wybrany sprzt, po akceptacji Inspektora, nie moe by póniej zmieniany bez jego zgody. Jakikolwiek sprzt, maszyny, urzdzenia i narzdzia nie gwarantujce zachowania warunków umowy, zostan przez Inyniera zdyskwalifikowane i nie dopuszczone do robót. 4

5 4. TRANSPORT Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonywanych robót i właciwoci przewoonych materiałów. Liczba rodków transportu bdzie zapewnia prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST w terminie przewidzianym umow. Wykonawca bdzie usuwa na bieco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy RURY STALOWE I WENTYLACYJNE Rury w wizkach musz by transportowane na samochodach o odpowiedniej długoci. Transport urzdze powinien odbywa si samochodami w pozycji wbudowania lub prostopadle do pozycji wbudowania. Urzdzenia naley podczas transportu zabezpieczy przed przemieszczaniem i uszkodzeniem. W celu usztywnienia ułoenia elementów oraz zabezpieczenia styku ze cianami rodka transportowego naley stosowa przekładki, rozpory i kliny z drewna, gumy lub innych odpowiednich materiałów oraz cigna z drutu do podkładów lub zaczepów na rodkach transportowych. Podnoszenie i opuszczenie urzdze i materiałów naley wykona za pomoc minimum trzech lin zawiesia rozmieszczonych równomiernie na obwodzie urzdzenia. Skrzynki z materiałami mog by przewoone dowolnymi rodkami transportu. Naley je ustawi równomiernie na całej powierzchni ładunkowej, obok siebie i zabezpieczy przed moliwoci przesuwania si podczas transportu. Jednostki ładunkowe naley układa w warstwach w zalenoci od rodka transportu i wytrzymałoci palety. Rozmieszczenie jednostek powinno umoliwi uycie sprztu mechanicznego do rozładunku. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne Wykonawca przedstawi Inspektorowi harmonogram robót uwzgldniajcy wszystkie warunki w jakich bd wykonywane remonty instalacji wewntrznej: hydrantowej i wentylacji mechanicznej ROBOTY PRZYGOTOWAWCZE Przed przystpieniem do robót wykonywania instalacji poarowej naley przygotowa miejsca pod szafki hydrantowe. Zdemontowa istniejce szafki, zamurowa oraz wyku otwory pod szafki z hydrantem dn 25 Przed przystpieniem do robót wykonywania instalacji wentylacji naley wykona tynki na cianach pomieszczenia, a na dachu gdzie bdzie stało urzdzenie wentylacyjne wykona konstrukcj stalow wsporcz ROBOTY MONTAOWE Po przygotowaniu instalacji zgodnie z punktem 5.2 mona przystpi do wykonania robót demontaowych instalacji a nastpnie montaowych robót: monta rurocigów, zaworów i szafek hydrantowych oraz monta wentylatorów napowietrzajcych i oddymiajcych wraz z osprztem. 5

6 OGÓLNE WARUNKI MONTAU RUR STALOWYCH OCYNKOWANYCH Rury stalowe ocynkowane naley zastosowa w miejscach wskazanych w Dokumentacji Projektowej. Łczenie rur stalowych ocynkowanych wykonywa za pomoc kształtek gwintowanych. W miejscach przej przewodów przez ciany i stropy nie wolno wykonywa adnych połcze rur. Jeeli w miejscach s załoone tuleje, woln przestrze midzy zewntrzn cian rury i wewntrzn tulei naley całkowicie wypełni trwale materiałem plastycznym. Wypełnienie powinno zapewni jedynie moliwo osiowego ruchu przewodu, np. wywołanego wydłueniami termicznymi. Długo tulei powinna by wiksza o 6-9 mm od gruboci ciany lub stropu. Przewody pionowe wykonane z rur stalowych naley mocowa do cian za pomoc uch, przy czym przy wysokoci kondygnacji poniej 3,0m naley zastosowa jeden uchwyt w połowie wysokoci kondygnacji. Z uchwytu mona zrezygnowa, przy przejciu przez strop w tulei, rednica przewodu wynosi co najmniej 15 mm i ma co najmniej 1 pkt. stały. Przy kondygnacjach wyszych odstp pomidzy kondygnacjami wynosi: rednica rury odstp pomidzy (mm) uchwytami ( m. ) , , ,0 80 mm 6,0 i wikszych Przy czym na kadej kondygnacji musi by zastosowany co najmniej jeden uchwyt. Przejcie przez strop wykonane w tulei mona traktowa jako uchwyt, jeeli na przewodzie pionowym jest co najmniej jeden punkt stały. Dopuszczalna odchyłka przewodu pionowego od pionu nie moe przekracza +_10 mm na 10m. długoci przewodu pionowego OGÓLNE WARUNKI MONTAU KANAŁÓW WENTYLACYJNYCH Kanały wentylacji mechanicznej nawiewno - wywiewnej wykona naley stalowe ocynkowane, okrgłe, łczone na uszczelki. Podwieszenia kanałów naley wykona do stropu lub mocowa do ciany za pomoc standardowych rozwiza. Kanały do nawiewu powietrza naley zaizolowa i obudowa. Monta kanałów wykona zgodnie z PN-B MONTA URZDZE Wentylatory, urzdzenia wentylacyjne oraz silniki elektryczne powinny mie trwale przymocowan tabliczk znamionow z blachy, podajc: -nazw producenta, -charakterystyk techniczn urzdzenia -dat produkcji, numer, znak kontroli technicznej. Dostarczona na budow aparatura kontrolno-pomiarowa powinna odpowiada wymaganiom odpowiednich norm, a w ich braku warunkom technicznym. Aparatura pomiarowo-kontrolna powinna mie wane cechy legalizacyjne. 6

7 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jakoci robót podano w Specyfikacji Technicznej "Wymagania ogólne" pkt. 6 Kontrola zwizana z wykonaniem instalacji powinna by przeprowadzona w czasie wszystkich faz robót zgodnie z warunkami technicznymi i normami. Wyniki przeprowadzonych bada naley uzna za dodatnie, jeeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeli którekolwiek z wymaga nie zostało spełnione, naley dan faz robót uzna za niezgodn z wymaganiami normy i po wykonaniu poprawek przeprowadzi badania ponownie. Kontrola jakoci robót powinna obejmowa nastpujce badania: zgodnoci z Dokumentacj Projektow. Sprawdzenie zgodnoci z Dokumentacj Projektow polega na porównaniu wykonywanych bd wykonanych robót z Dokumentacj Projektow oraz na stwierdzeniu wzajemnej zgodnoci na podstawie ogldzin i pomiarów. Badanie materiałów uytych do budowy instalacji nastpuje przez porównanie ich cech z wymaganiami okrelonymi w Dokumentacji Projektowej i ST, w tym : na podstawie dokumentów okrelajcych jako wbudowanych materiałów i porównanie ich cech z normami przedmiotowymi, atestami producentów lub warunkami okrelonymi w ST oraz bezporednio na budowie przez ogldziny zewntrzne lub przez odpowiednie badania specjalistyczne. Sprawdzenie wykonania połcze rur i kanałów naley przeprowadzi przez ogldziny zewntrzne. Podczas próby naley prowadzi kontrole szczelnoci złczy, cian przewodu i rur. W przypadku stwierdzenia ich nieszczelnoci naley poprawi połczenie, a w razie niemoliwoci oznaczy miejsce wycieku wody i przerwa badanie do czasu usunicia przyczyn nieszczelnoci. W czasie trwania próby szczelnoci naley prowadzi obserwacj i robi odczyty co 30 min. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w Specyfikacji Technicznej. Jednostk obmiarow instalacji hydrantowej bdzie -1 kpl. Jednostk obmiarow instalacji wentylacji oddymiajcej bdzie -1 kpl ODBIÓR CZCIOWY Przy odbiorze czciowym powinny by dostarczone nastpujce dokumenty: Dokumentacja Projektowa z naniesionymi na niej zmianami i uzupełnieniami w trakcie wykonywania robót. Dziennik Budowy; dokumenty dotyczce jakoci wbudowanych materiałów; ZAKRES Odbiór robot zanikajcych obejmuje sprawdzenie: ułoenie przewodów instalacji poarowej na cianach sprawdzenie szczelnoci instalacji poarowej izolacji i obudowy przewodów wentylacyjnych pod stropem monta urzdzenia wentylacyjnego. 7

8 Odbiór czciowy polega na sprawdzeniu zgodnoci z Dokumentacj Projektow i ST, uycia właciwych materiałów, prawidłowoci montau, szczelnoci oraz zgodnoci z innymi wymaganiami okrelonymi w pkt.6.0. Wyniki z przeprowadzonych bada powinny by ujte w formie protokołów i wpisane do Dziennika Budowy ODBIÓR TECHNICZNY KOCOWY Przy odbiorze kocowym powinny by dostarczone nastpujce dokumenty: dokumenty jak przy odbiorze czciowym; protokoły wszystkich odbiorów technicznych czciowych; protokół przeprowadzonego badania szczelnoci poszczególnych instalacji; wiadectwa jakoci wydane przez dostawców materiałów; inwentaryzacja powykonawcza przewodów i obiektów na podkładach budowlanych wykonana przez wykonawc. Przy odbiorze kocowym naley sprawdzi: zgodno wykonania z Dokumentacj Projektow oraz ewentualnymi zapisami w Dzienniku Budowy dotyczcymi zmian i odstpstw od Dokumentacji Projektowej; protokoły z odbiorów czciowych i realizacj postanowie dotyczc usunicia usterek; aktualno Dokumentacji Projektowej, czy wprowadzono wszystkie zmiany i uzupełnienia; protokoły bada szczelnoci. 8. PODSTAWA PŁATNOCI Wymagania ogólne dotyczce podstawy płatnoci podano w Specyfikacji Technicznej "Wymagania ogólne" pkt 9.0. Płatno za metr biecy kanałów i komplet wbudowanych urzdze naley przyjmowa zgodnie z obmiarem, atestami wbudowanych materiałów na podstawie wyników pomiarów i bada laboratoryjnych ZGODNIE Z DOKUMENTACJ PROJEKTOW NALEY WYKONA Instalacja hydrantowa-roboty montaowe i demontaowe z prób cinieniow Demonta istniejcych hydrantów p.po. dn 52 Monta hydrantów p. po. dn 25 z wem półsztywnym długoci 20m Wykonanie próby cinieniowej Wykonanie badania wydajnoci hydrantów p. po. Przesunicie pionu hydrantowego ze wzgldu na kolizje z drzwiami Instalacja wentylacji mechanicznej oddymiajcej Monta wentylatora napowietrzajcego Monta kanałów wentylacyjnych, kratek wentylacyjnych nawiewnych, klap p.po. wyposaone w siłownik elektryczny Monta wentylatora dachowego oddymiajcego 8

9 9

10 8.2. CENA WYKONANIA KOMPLETU INSTALACJI HYDRANTOWEJ OBEJMUJE: roboty pomiarowe, przygotowawcze w tym wyznaczenie trasy instalacji hydrantowej- dostarczenie materiałów; wykonanie podwieszenia rur na cianie lub przecignicie i ułoenie w posadzce badania szczelnoci i wykonanie próby cinieniowej instalacji; wykonanie izolacji rur; wbudowanie armatury i zaworów, hydrantów; demonta istniejcej armatury CENA WYKONANIA KOMPLETU INSTALACJI WENTYLACJI MECHANICZNEJ OBEJMUJE: roboty pomiarowe, przygotowawcze w tym wyznaczenie trasy instalacji wentylacji dostarczenie materiałów; wykonanie podwieszenia rur na cianie monta urzdzenia wentylacyjnego nawiewnego i wywiewnego w budynku badania szczelnoci z dokonaniem regulacji kratek wentylacyjnych instalacji PRZEPISY ZWIZANE 9.1. POLSKIE NORMY 1. Rozporzdzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690). 2. Rozporzdzenie Ministra Spraw Wewntrznych i administracji z dnia 7 czerwca 2010r w sprawie ochrony przeciwpoarowej budynków, innych obiektów budowlanych i terenów (Dz. U. 100 poz. 719 z dnia 22 czerwca 2010r) 3. Rozporzdzenie Ministra Spraw Wewntrznych i administracji z dnia 16 czerwca 2003r w sprawie przeciwpoarowego zaopatrzenia w wod oraz dróg poarowych (Dz. U. 121 poz z dnia 11 lipca 2003r) 4. PN-EN Stałe urzdzenia ganicze. Hydranty wewntrzne Hydranty wewntrzne z wem półsztywnym. 5. PN-EN Stałe urzdzenia ganicze. Hydranty wewntrzne Hydranty wewntrzne z wem płasko składanym. 10
