1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJA HYDRANTOWA I KLAPA P.PO.NA INSTALACJI WENTYLACJI MECHANICZNEJ W SIEMIANOWICKIM CENTRUM KULTURY W SIEMIANOWICACH LSKICH PRZY UL.NIEPODLEGŁOCI

2 3A do SIWZ SST-C SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA INSTALACJA HYDRANTOWA WEWNTRZNA 1. WSTP 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót w zakresie instalacji hydrantowej w budynku Siemianowickiego Centrum Kultury w Siemianowicach lskich przy ul.niepodległoci Zakres stosowania Szczegółowej Specyfikacji Technicznej Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych Specyfikacja Techniczn Roboty, których dotyczy specyfikacja, obejmuj wszystkie czynnoci umoliwiajce i majce na celu wykonanie nowej instalacji hydrantowej. Niniejsza specyfikacja techniczna zwizana jest z wykonaniem niej wymienionych robót: monta rurocigów z rur stalowych ocynkownych, monta armatury, monta nowych skrzynek hydrantowych wnkowych z pełnym wyposaeniem wykonanie izolacji termicznej z pianki polietylenowej Thermaflex FRZ próba i płukanie instalacji Ogólne wymagania Wykonawca jest odpowiedzialny za realizacj robót zgodnie z dokumentacj projektow, specyfikacj techniczn, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art. 5, 22, 23 i 28 ustawy Prawo budowlane, Warunkami technicznymi wykonania i odbioru sieci wodocigowych COBRTI INSTAL, Warszawa 2001 i Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe. Odstpstwa od projektu mog dotyczy jedynie dostosowania instalacji do wprowadzonych zmian konstrukcyjno-budowlanych, lub zastpienia zaprojektowanych materiałów w przypadku niemoliwoci ich uzyskania przez inne materiały lub elementy o zblionych charakterystykach i trwałoci. Wszelkie zmiany i odstpstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obnienia wartoci funkcjonalnych i uytkowych instalacji, a jeeli dotycz zamiany materiałów i elementów okrelonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenia trwałoci eksploatacyjnej. Roboty montaowe naley realizowa zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe, Polskimi Normami, oraz innymi przepisami dotyczcymi przedmiotowej instalacji. 2

3 2. MATERIAŁY Do wykonania instalacji wodocigowo-hydrantowej mog by stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały uyte do wykonania instalacji musz posiada aktualne polskie aprobaty techniczne lub odpowiada Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptacj Inspektora Nadzoru. Odbiór techniczny materiałów powinien by dokonywany według wymaga i w sposób okrelony aktualnymi normami.naley zastosowa materiały zgodnie z projektem Przewody Instalacja wodocigowa ppo. wykonana bdzie z rur stalowych ocynkowanych. Dostarczone na budow rury powinny by proste, czyste od zewntrz i wewntrz, bez widocznych werów i ubytków spowodowanych korozj lub uszkodzeniami.szafki hydrantowe stalowe wykona warsztatowo z miejscem na zamontowanie ganic z pełnym zabezpieczeniem antykorozyjnym Armatura Instalacja ma by wyposaona w typow armatur odcinajc o podwyszonym standardzie Izolacja termiczna Izolacj ciepłochronnrurocigów przeciw skraplaniu naley wykona z otulin termoizolacyjnych z pianki polietylenowej Thermaflex FRZ grub.20 mm,zgodnie z projektem Otuliny musz posiada aprobat techniczn o dopuszczeniu do stosowania w budownictwie, wydan przez Centralny Orodek Badawczo-Rozwojowy Techniki Instalacyjnej INSTAL. 3. SPRZT Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót, zarówno w miejscu tych robót, jak te przy wykonywaniu czynnoci pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. 4. TRANSPORT I SKŁADOWANIE 4.4. Rury Rury w wizkach musz by transportowane na samochodach o odpowiedniej długoci. Kształtki naley przewozi w odpowiednich pojemnikach. Podczas transportu, przeładunku i magazynowania rur i kształtek naley unika ich zanieczyszczenia Elementy wyposaenia Transport elementów wyposaenia szafki hydrantowe powinien odbywa si krytymi rodkami. Zaleca si transportowanie w oryginalnych opakowaniach producenta. Elementy wyposaenia naley przechowywa w magazynach lub w pomieszczeniach zamknitych w pojemnikach Armatura Dostarczon na budow armatur naley uprzednio sprawdzi na szczelno. Armatur naley składowa w magazynach zamknitych. 3

4 4.7. Izolacja termiczna Materiały przeznaczone do wykonania izolacji cieplnych powinny by przewoone krytymi rodkami transportu w sposób zabezpieczajcy je przed zawilgoceniem, zanieczyszczeniem i zniszczeniem. Wyroby i materiały stosowane do wykonywania izolacji cieplnych naley przechowywa w pomieszczeniach krytych i suchych. Naley unika dłuszego działania promieni słonecznych na otuliny z Thermaflex, poniewa materiał ten nie jest odporny na promienie ultrafioletowe. Materiały przeznaczone do wykonywania izolacji ciepłochronnej powinny mie płaszczyzny i krawdzie nie uszkodzone, a odchyłki ich wymiarów w stosunku do nominalnych wymiarów produkcyjnych powinny zawiera si w granicach tolerancji okrelonej w odpowiednich normach przedmiotowych. 5. WYKONANIE ROBÓT 5.1. Monta rurocigów-wykona zgodnie z warunkami technicznymi. Przed układaniem przewodów naley sprawdzi tras oraz usun moliwe do wyeliminowania przeszkody, mogce powodowa uszkodzenie przewodów (np. prty, wystajce elementy zaprawy betonowej i muru). Przed zamontowaniem naley sprawdzi, czy elementy przewidziane do zamontowania nie posiadaj uszkodze mechanicznych oraz czy w przewodach nie ma zanieczyszcze (ziemia, papiery i inne elementy). Rur pknitych lub w inny sposób uszkodzonych nie wolno uywa. Kolejno wykonywania robót: wyznaczenie miejsca ułoenia rur, wykonanie gniazd i osadzenie uchwytów, przecinanie rur, załoenie tulei ochronnych, ułoenie rur z zamocowaniem wstpnym, wykonanie połcze. W miejscach przej przewodów przez ciany i stropy nie wolno wykonywa adnych połcze. Przejcia przez przegrody budowlane wykona w tulejach ochronnych. Woln przestrze midzy zewntrzn cian rury i wewntrzn tulei naley wypełni odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewnia jedynie moliwo osiowego ruchu przewodu. Długo tulei powinna by wiksza od gruboci ciany lub stropu. Przejcia przez przegrody okrelone jako granice oddzielenia poarowego naley wykonywa za pomoc odpowiednich tulei zabezpieczajcych. Przewody pionowe naley mocowa do cian za pomoc uchwytów umieszczonych co najmniej co 3,0 m dla rur o rednicy mm, przy czym na kadej kondygnacji musi by zastosowany co najmniej jeden uchwyt Monta armatury i osprztu 4

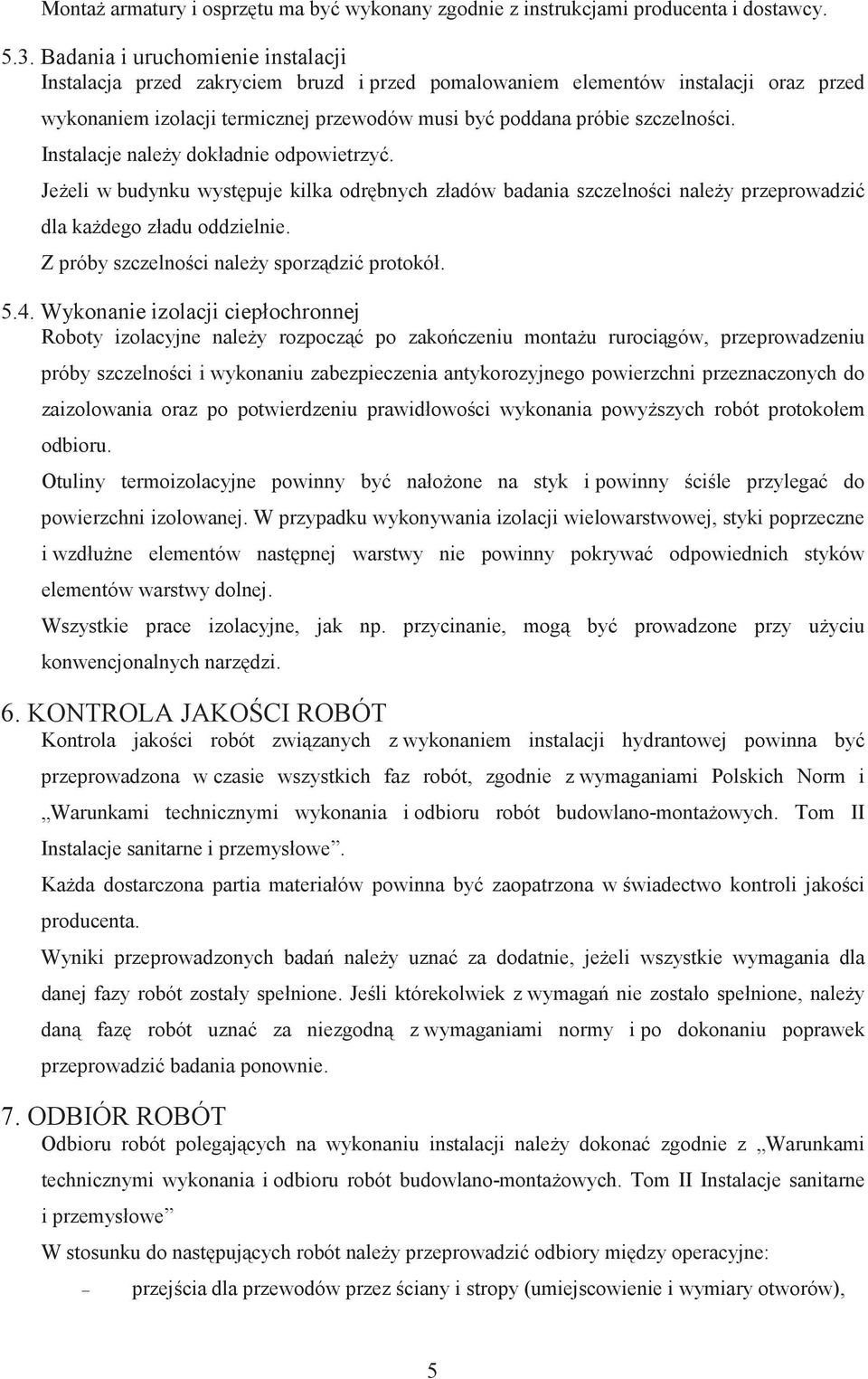

5 Monta armatury i osprztu ma by wykonany zgodnie z instrukcjami producenta i dostawcy Badania i uruchomienie instalacji Instalacja przed zakryciem bruzd i przed pomalowaniem elementów instalacji oraz przed wykonaniem izolacji termicznej przewodów musi by poddana próbie szczelnoci. Instalacje naley dokładnie odpowietrzy. Jeeli w budynku wystpuje kilka odrbnych zładów badania szczelnoci naley przeprowadzi dla kadego zładu oddzielnie. Z próby szczelnoci naley sporzdzi protokół Wykonanie izolacji ciepłochronnej Roboty izolacyjne naley rozpocz po zakoczeniu montau rurocigów, przeprowadzeniu próby szczelnoci i wykonaniu zabezpieczenia antykorozyjnego powierzchni przeznaczonych do zaizolowania oraz po potwierdzeniu prawidłowoci wykonania powyszych robót protokołem odbioru. Otuliny termoizolacyjne powinny by nałoone na styk i powinny cile przylega do powierzchni izolowanej. W przypadku wykonywania izolacji wielowarstwowej, styki poprzeczne i wzdłune elementów nastpnej warstwy nie powinny pokrywa odpowiednich styków elementów warstwy dolnej. Wszystkie prace izolacyjne, jak np. przycinanie, mog by prowadzone przy uyciu konwencjonalnych narzdzi. 6. KONTROLA JAKOCI ROBÓT Kontrola jakoci robót zwizanych z wykonaniem instalacji hydrantowej powinna by przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe. Kada dostarczona partia materiałów powinna by zaopatrzona w wiadectwo kontroli jakoci producenta. Wyniki przeprowadzonych bada naley uzna za dodatnie, jeeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeli którekolwiek z wymaga nie zostało spełnione, naley dan faz robót uzna za niezgodn z wymaganiami normy i po dokonaniu poprawek przeprowadzi badania ponownie. 7. ODBIÓR ROBÓT Odbioru robót polegajcych na wykonaniu instalacji naley dokona zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe W stosunku do nastpujcych robót naley przeprowadzi odbiory midzy operacyjne: przejcia dla przewodów przez ciany i stropy (umiejscowienie i wymiary otworów), 5

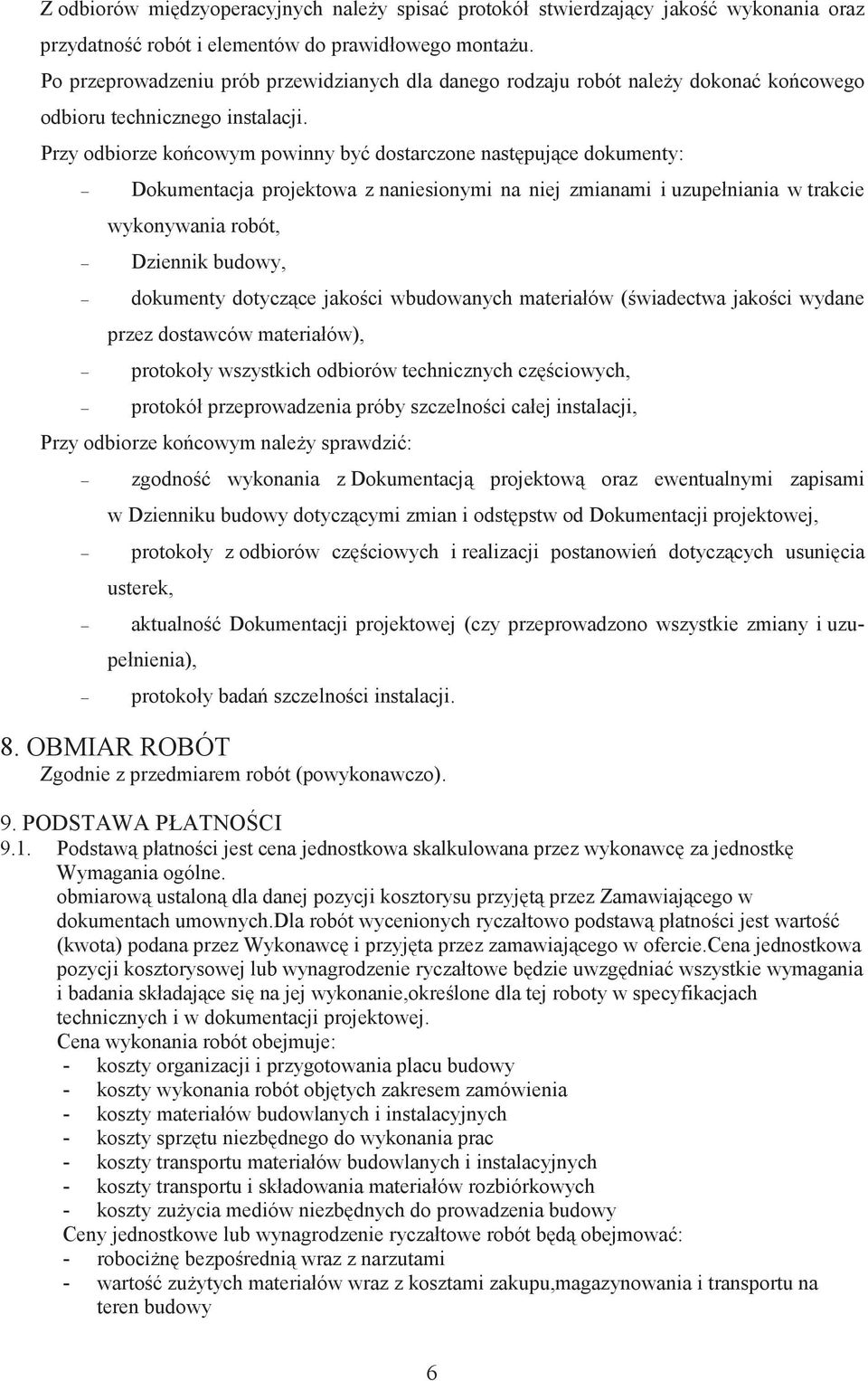

6 Z odbiorów midzyoperacyjnych naley spisa protokół stwierdzajcy jako wykonania oraz przydatno robót i elementów do prawidłowego montau. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót naley dokona kocowego odbioru technicznego instalacji. Przy odbiorze kocowym powinny by dostarczone nastpujce dokumenty: Dokumentacja projektowa z naniesionymi na niej zmianami i uzupełniania w trakcie wykonywania robót, Dziennik budowy, dokumenty dotyczce jakoci wbudowanych materiałów (wiadectwa jakoci wydane przez dostawców materiałów), protokoły wszystkich odbiorów technicznych czciowych, protokół przeprowadzenia próby szczelnoci całej instalacji, Przy odbiorze kocowym naley sprawdzi : zgodno wykonania z Dokumentacj projektow oraz ewentualnymi zapisami w Dzienniku budowy dotyczcymi zmian i odstpstw od Dokumentacji projektowej, protokoły z odbiorów czciowych i realizacji postanowie dotyczcych usunicia usterek, aktualno Dokumentacji projektowej (czy przeprowadzono wszystkie zmiany i uzupełnienia), protokoły bada szczelnoci instalacji. 8. OBMIAR ROBÓT Zgodnie z przedmiarem robót (powykonawczo). 9. PODSTAWA PŁATNOCI 9.1. Podstaw płatnoci jest cena jednostkowa skalkulowana przez wykonawc za jednostk Wymagania ogólne. obmiarow ustalon dla danej pozycji kosztorysu przyjt przez Zamawiajcego w dokumentach umownych.dla robót wycenionych ryczałtowo podstaw płatnoci jest warto (kwota) podana przez Wykonawc i przyjta przez zamawiajcego w ofercie.cena jednostkowa pozycji kosztorysowej lub wynagrodzenie ryczałtowe bdzie uwzgdnia wszystkie wymagania i badania składajce si na jej wykonanie,okrelone dla tej roboty w specyfikacjach technicznych i w dokumentacji projektowej. Cena wykonania robót obejmuje: - koszty organizacji i przygotowania placu budowy - koszty wykonania robót objtych zakresem zamówienia - koszty materiałów budowlanych i instalacyjnych - koszty sprztu niezbdnego do wykonania prac - koszty transportu materiałów budowlanych i instalacyjnych - koszty transportu i składowania materiałów rozbiórkowych - koszty zuycia mediów niezbdnych do prowadzenia budowy Ceny jednostkowe lub wynagrodzenie ryczałtowe robót bd obejmowa : - robocin bezporedni wraz z narzutami - warto zuytych materiałów wraz z kosztami zakupu,magazynowania i transportu na teren budowy 6

7 - warto pracy sprztu wraz z narzutami - koszty porednie i zysk kalkulacyjny - podatki obliczone zgodnie z obowizujcymi przepisami, z wyłczeniam podatku VAT 10. PRZEPISY ZWIZANE Warunki techniczne wykonania i odbioru robót budowlano-montaowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa Warunki techniczne wykonania i odbioru sieci wodocigowych. COBRTI INSTAL, Warszawa
