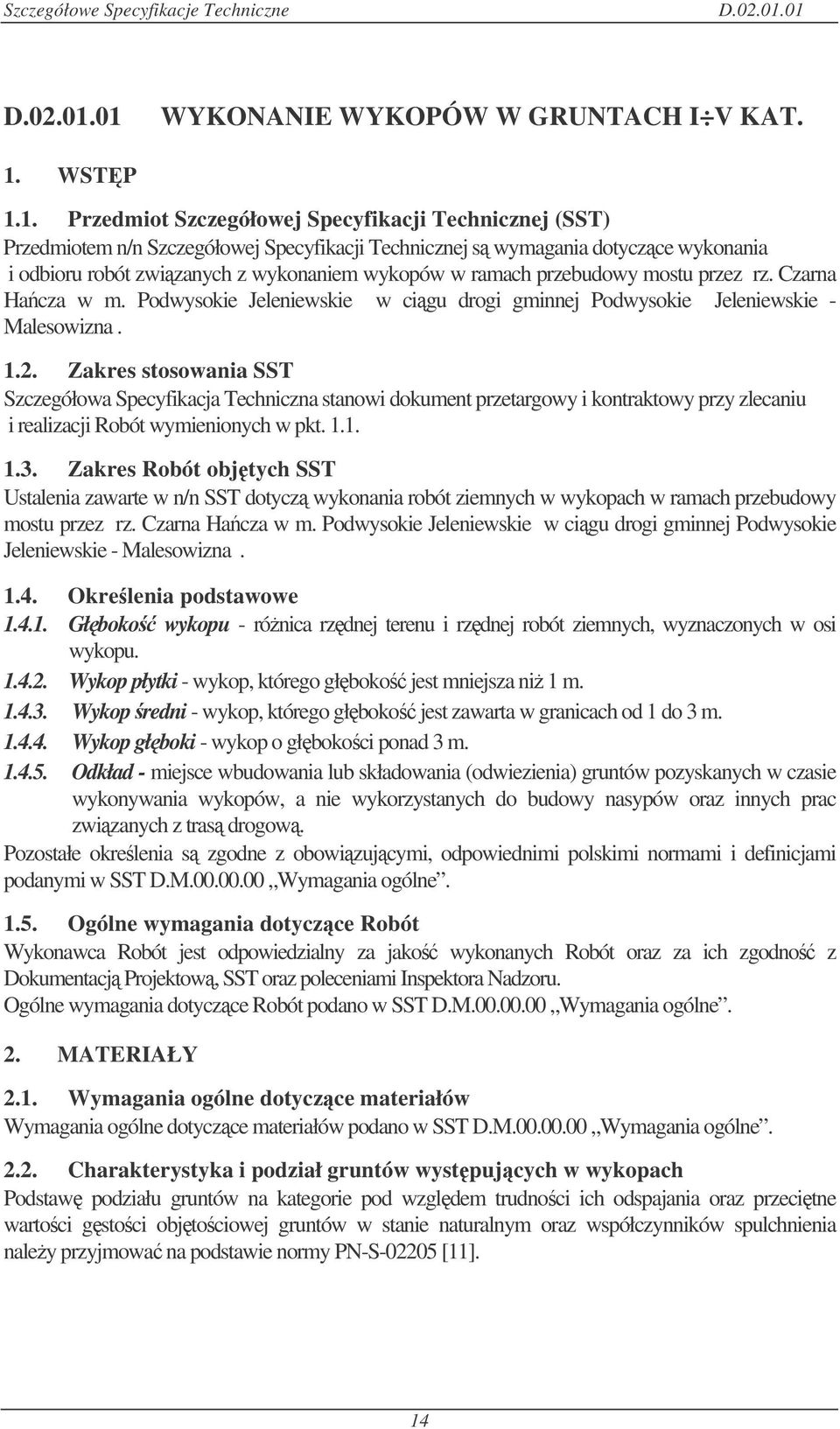

1 WYKONANIE WYKOPÓW W GRUNTACH I V KAT. 1. WSTP 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej (SST) Przedmiotem n/n Szczegółowej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonaniem wykopów w ramach przebudowy mostu przez rz. Czarna Hacza w m. Podwysokie Jeleniewskie w cigu drogi gminnej Podwysokie Jeleniewskie - Malesowizna Zakres stosowania SST Szczegółowa Specyfikacja Techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt Zakres Robót objtych SST Ustalenia zawarte w n/n SST dotycz wykonania robót ziemnych w wykopach w ramach przebudowy mostu przez rz. Czarna Hacza w m. Podwysokie Jeleniewskie w cigu drogi gminnej Podwysokie Jeleniewskie - Malesowizna Okrelenia podstawowe Głboko wykopu - rónica rzdnej terenu i rzdnej robót ziemnych, wyznaczonych w osi wykopu Wykop płytki - wykop, którego głboko jest mniejsza ni 1 m Wykop redni - wykop, którego głboko jest zawarta w granicach od 1 do 3 m Wykop głboki - wykop o głbokoci ponad 3 m Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac zwizanych z tras drogow. Pozostałe okrelenia s zgodne z obowizujcymi, odpowiednimi polskimi normami i definicjami podanymi w SST D.M Wymagania ogólne Ogólne wymagania dotyczce Robót Wykonawca Robót jest odpowiedzialny za jako wykonanych Robót oraz za ich zgodno z Dokumentacj Projektow, SST oraz poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczce Robót podano w SST D.M Wymagania ogólne. 2. MATERIAŁY 2.1. Wymagania ogólne dotyczce materiałów Wymagania ogólne dotyczce materiałów podano w SST D.M Wymagania ogólne Charakterystyka i podział gruntów wystpujcych w wykopach Podstaw podziału gruntów na kategorie pod wzgldem trudnoci ich odspajania oraz przecitne wartoci gstoci objtociowej gruntów w stanie naturalnym oraz współczynników spulchnienia naley przyjmowa na podstawie normy PN-S [11]. 14

2 2.3. Warunki wykorzystania gruntów z wykopu Grunty uzyskane przy wykonywaniu wykopów powinny by w maksymalnym stopniu wykorzystane przez Wykonawc do budowy nasypów, zgodnie z Dokumentacj Projektow, SST i poleceniami Inspektora Nadzoru. Okrelenie gruntów pod wzgldem przydatnoci do budowy nasypów naley przyjmowa wg tablicy 2 zamieszczonej w PN-S [11]. W czasie trwania robót ziemnych, Wykonawca powinien przeprowadza badania laboratoryjne gruntów pozyskanych z wykopów celem okrelenia ich przydatnoci do budowy nasypów zgodnie z PN-S [11]. Grunty nieprzydatne do budowy nasypów powinny by wywiezione przez Wykonawc na odkład zgodnie z pkt n/n SST. 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w SST D.M Wymagania ogólne Sprzt do robót ziemnych Wykonawca przystpujcy do wykonania robót ziemnych powinien wykaza si moliwoci korzystania z nastpujcego sprztu do: - odspajania i wydobywania gruntów (koparki, ładowarki), - jednoczesnego wydobywania i przemieszczania gruntów (spycharki, równiarki), - transportu mas ziemnych (samochody samowyładowcze i skrzyniowe), - sprztu zagszczajcego (walce, ubijaki, płyty wibracyjne itp.). 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w SST D.M Wymagania ogólne Transport gruntu pozyskanego z wykopów Wybór rodków transportowych oraz metod transportu powinien by dostosowany do kategorii gruntu (materiału), jego objtoci, technologii odspajania i załadunku oraz od odległoci transportu. Wydajno rodków transportowych powinna by ponadto dostosowana do wydajnoci sprztu uywanego do wykonania wykopów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania Robót Ogólne zasady wykonywania Robót podano w SST D.M Wymagania ogólne. Wykonawca przedstawi Inspektorowi Nadzoru do akceptacji projekt organizacji, harmonogram Robót, uwzgldniajce wszystkie warunki, w jakich bd wykonywane wykopy Zasady prowadzenia Robót Odwodnienie pasa robót ziemnych Niezalenie od budowy urzdze stanowicych elementy systemów odwadniajcych, ujtych w Dokumentacji Projektowej, Wykonawca powinien, o ile wymagaj tego warunki terenowe, wykona urzdzenia, które zapewni odprowadzenie wód opadowych poza obszar robót ziemnych, tak aby zabezpieczy grunty przed przewilgoceniem i nawodnieniem. Wykonawca ma obowizek takiego 15

3 wykonywania wykopów, aby powierzchniom gruntu nadawa w całym okresie trwania robót spadki, zapewniajce prawidłowe odwodnienie. Jeeli wskutek zaniedbania Wykonawcy grunty ulegn nawodnieniu, które spowoduje ich długotrwał nieprzydatno, Wykonawca ma obowizek usunicia tych gruntów i zastpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek opłat ze strony Zamawiajcego za te czynnoci, jak równie za dowieziony grunt Odwodnienie wykopów Technologia wykonania wykopów musi umoliwia ich prawidłowe odwodnienie w całym okresie trwania Robót. Wykonanie wykopów powinno postpowa w kierunku podnoszenia si niwelety. W czasie robót ziemnych naley zachowa odpowiedni spadek podłuny i nada przekrojom poprzecznym spadki, umoliwiajce szybki odpływ wód z wykopu, zgodnie z Dokumentacj Projektow i poleceniami Inspektora Nadzoru. Wody opadowe naley odprowadzi poza teren pasa robót ziemnych Wykonanie wykopów Wykopy powinny by wykonywane w takim okresie, aby po ich zakoczeniu mona było przystpi do wykonywania przewidzianych w nich robót budowlanych. Wykonawca powinien wykonywa wykopy w taki sposób, aby grunty o rónym stopniu przydatnoci do budowy nasypów były odspajane oddzielnie, w sposób uniemoliwiajcy ich wymieszanie. Odspojone grunty przydatne do wykonania nasypów powinny by bezporednio wbudowane w nasyp. W miejscu wbudowania naley zapewni prac sprztu gwarantujcego rozłoenie i zagszczenie gruntu zgodnie z wymaganiami Dokumentacji Projektowej i SST D O ile Inspektor Nadzoru dopuci czasowe składowanie gruntów, naley je odpowiednio zabezpieczy przed nadmiernym zawilgoceniem. Jeeli grunt jest zamarznity, nie naley odspaja go do głbokoci około 0,5 m powyej projektowanych rzdnych robót ziemnych. Grunty nieprzydatne do wbudowania w nasyp naley odwie na odkład na miejsce wskazane przez Inspektora Nadzoru. W odległoci mniejszej ni 1,5 m od urzdze podziemnej infrastruktury technicznej (kable, rurocigi), Roboty naley prowadzi rcznie, z zachowaniem szczególnej ostronoci. Wymiary wykopów powinny by dostosowane do sposobu ich wykonywania, głbokoci, rodzaju gruntu, poziomu wody gruntowej oraz koniecznoci i moliwoci zabezpieczenia cian wykopu. W przypadku zastosowania zabezpieczenia cian wykopu, naley uwzgldni w szerokoci dna wykopu dodatkowo wymiary konstrukcji zabezpieczajcej oraz swobodn przestrze na prac ludzi pomidzy zabezpieczeniem ciany wykopu a wykonywanym w wykopie elementem (np. przepust). Przestrze ta powinna wynosi nie mniej ni 0,60 m, a w przypadku cian izolowanych nie mniej ni 0,80 m. Materiały zastosowane do wykonania zabezpieczenia i rodzaj konstrukcji zabezpieczajcej powinny by uzgodnione z Inspektorem Nadzoru. Wykopy naley wykonywa z zachowaniem wymaga dotyczcych dokładnoci, okrelonych w pkt. Sposób wykonania skarp wykopu powinien gwarantowa ich stateczno w całym okresie prowadzonych Robót, a naprawa uszkodze, wynikajcych z nieprawidłowego ukształtowania skarp wykopu, ich podcicia lub innych odstpstw od Dokumentacji Projektowej obcia Wykonawc robót ziemnych Wymagania dotyczce zagszczenia 16

4 Wskanik zagszczenia gruntów I s okrelony wg BN-77/ [10], nie moe by mniejszy ni.: Strefa korpusu Drogi o ruchu cikim i bardzo cikim Drogi o ruchu mniejszym od cikiego Górna warstwa o gruboci 20 1,00 1,00 cm Na głbokoci od 20 do 50 cm od powierzchni podłoa 1,00 0,97 Jako kryterium zastpcze oceny wymaganego zagszczenia gruntów, dla których trudne jest pomierzenie wskanika zagszczenia, naley przyjmowa warto wskanika odkształcenia I o wg załcznika B normy PN-S [11], równego stosunkowi odkształcenia wtórnego E 2 do pierwotnego E 1. Wskanik odkształcenia I o nie powinien by wikszy ni: - dla wirów, pospółek i piasków : 2,2, - dla gruntów drobnoziarnistych o równomiernym uziarnieniu (pyły, gliny pylaste, gliny zwizłe, iły) : 2,0, - dla gruntów rónoziarnistych (wiry gliniaste, pospółki gliniaste, pyły piaszczyste, piaski gliniaste, gliny piaszczyste, gliny piaszczyste zwizłe) : 3,0. Całociowej oceny cech nonoci warstwy gruntu dokonuje si na podstawie pomiaru wtórnego modułu odkształcenia E 2, za pomoc obcienia statycznego płyt o rednicy 300 mm. Wymagane minimalne wartoci wtórnego modułu odkształcenia E 2 naley przyjmowa wg PN-S [11]. Jeeli grunty rodzime w wykopach nie maj wymaganego zagszczenia, to przed ułoeniem nastpnych warstw konstrukcji nawierzchni naley je dogci celem uzyskania wymaganej nonoci warstwy gruntu Ruch budowlany Nie naley dopuszcza ruchu budowlanego po dnie wykopu, o ile grubo warstwy gruntu (nadkładu) powyej rzdnych robót ziemnych jest mniejsza ni 0,3 m. Naprawa uszkodze powierzchni robót ziemnych, wynikajcych z niedotrzymania podanych powyej warunków obcia Wykonawc robót ziemnych. Dokładno wykonania wykopów Dopuszcza si nastpujce tolerancje: - wymiary wykopu w planie nie mog róni si od szerokoci projektowanej o wicej ni +10 cm i -5 cm, a krawdzie dna wykopu nie powinny mie wyranych załama, - rónica w stosunku do projektowanych rzdnych robót ziemnych nie moe przekracza +1 cm i -3 cm, - pochylenie skarp wykopu nie moe róni si od projektowanego o wicej ni 10% jego wartoci wyraonej tangensem kta, - maksymalna głboko wklni na powierzchni skarp wykopu nie moe przekracza 10 cm przy pomiarze łat 3 m. 6. KONTROLA JAKOCI ROBÓT 6.1. Zasady ogólne kontroli jakoci Robót Zasady ogólne kontroli jakoci Robót podano w SST D.M Wymagania ogólne. 17

5 Przed przystpieniem do robót ziemnych Wykonawca powinien sprawdzi prawidłowo wykonania robót pomiarowych i przygotowawczych Badania i pomiary w czasie wykonywania wykopów Sprawdzenie odwodnienia Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodnoci z wymaganiami SST podanymi w pkt i pkt oraz Dokumentacj Projektow. Szczególn uwag naley zwróci na właciwe ujcie i odprowadzenie wód opadowych Sprawdzenie jakoci wykonania Robót Sprawdzenie wykonania wykopów polega na kontrolowaniu zgodnoci z wymaganiami okrelonymi w n/n SST oraz w Dokumentacji Projektowej. W czasie kontroli szczególn uwag naley zwróci na: a) odspajanie gruntów w sposób nie pogarszajcy ich właciwoci, b) zapewnienie statecznoci skarp, c) odwodnienie wykopów w czasie wykonywania Robót i po ich zakoczeniu, d) dokładno wykonania wykopów (usytuowanie i wykoczenie), e) zagszczenie górnej strefy korpusu w wykopie według wymaga okrelonych w pkt Badania w czasie odbioru wykopów Sprawdzenie dokumentów kontrolnych Sprawdzenie dokumentów kontrolnych dotyczy: a) oznacze laboratoryjnych, b) dzienników budowy, c) dzienników laboratorium Wykonawcy, d) protokółów odbiorów robót zanikajcych i ulegajcych zakryciu. Do odbioru Wykonawca powinien przedstawi wszystkie dokumenty z biecej kontroli jakoci Robót Sprawdzenie szerokoci korpusu ziemnego Sprawdzenie przeprowadza si z zastosowaniem tamy, szablonu lub łaty, w odstpach co 100 m na prostych, co 50 m na łuku, a take w miejscach, które budz wtpliwoci. Stwierdzone w czasie kontroli odchylenia od Dokumentacji Projektowej nie mog przekracza wartoci dopuszczalnych, podanych w pkt Sprawdzenie rzdnych powierzchni korpusu ziemnego Pomiar przeprowadza si z zastosowaniem niwelatora z czstotliwoci wg pkt Sprawdzenie pochylenia skarp Sprawdzenie przeprowadza si z zastosowaniem szablonu, łaty i poziomicy lub niwelatora z czstotliwoci wg pkt

6 Sprawdzenie równoci powierzchni korpusu Sprawdzenie przeprowadza si z zastosowaniem łaty o długoci 3 m. z czstotliwoci wg pkt Sprawdzenie spadku podłunego powierzchni korpusu Kontrol spadków podłunych naley oprze na ocenie rzdnych wysokociowych, pomierzonych niwelatorem z czstotliwoci podan w pkt Sprawdzenie zagszczenia gruntów Sprawdzenie zagszczenia gruntów przeprowadza si na podstawie wyników bada wykonanych z czstotliwoci minimum jeden raz w trzech punktach na 1500 m 2 powierzchni oraz w miejscach wskazanych przez Inspektora Nadzoru. 7. OBMIAR ROBÓT 7.1. Wymagania ogólne dotyczce obmiaru Robót Wymagania ogólne dotyczce obmiaru Robót podano w SST D.M Wymagania ogólne Jednostka obmiarowa Jednostk obmiarow jest 1 m 3 (metr szecienny) wykonanych Robót w wykopach na podstawie pomiarów w terenie. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru Robót Ogólne zasady odbioru Robót podano w SST D.M Wymagania ogólne. Odbiór robót w zakresie potrce za wady bdzie dokonany zgodnie z Instrukcj DP-T 14 z póniejszymi zmianami wydan przez GDDP Warszawa Rodzaje odbiorów Odbiór robót ziemnych w wykopach dokonywany jest na zasadach odbioru robót zanikajcych i ulegajcych zakryciu zgodnie z wymaganiami podanymi w SST D.M W przypadku stwierdzenia usterek Inspektor Nadzoru ustali zakres robót poprawkowych do wykonania, a Wykonawca wykona je na własny koszt w ustalonym terminie. 9. PODSTAWA PŁATNOCI 9.1. Ogólne ustalenia dotyczce podstawy płatnoci Ogólne ustalenia dotyczce podstawy płatnoci podano w SST D.M Wymagania ogólne Cena jednostki obmiarowej Płatno za 1 m 3 wykonanych wykopów naley przyjmowa na podstawie obmiaru i oceny jakoci Robót w oparciu o wyniki pomiarów i bada laboratoryjnych. Iloci robót: - wykopy rczne - m 3, - wykopy mechaniczne m 3, 19

7 Cena wykonania Robót obejmuje: - prace pomiarowe i roboty przygotowawcze, - oznakowanie Robót, - wykonanie wykopu z transportem gruntu na nasyp, - wykonanie wykopu z transportem gruntu na odkład, - odwodnienie wykopu na czas jego wykonywania, - profilowanie dna wykopu i skarp zgodnie z Dokumentacj Projektow, - zagszczenie powierzchni wykopu, - przeprowadzenie wymaganych pomiarów i bada laboratoryjnych. 10. PRZEPISY ZWIZANE Normy 1. PN-B Grunty budowlane. Okrelenia. Symbole. Podział i opis gruntów. 2. PN-B Grunty budowlane. Badania polowe. 3. PN-B Grunty budowlane. Badania próbek gruntów. 4. PN-B Grunty budowlane. Oznaczanie kapilarnoci biernej. 5. PN-B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze 6. PN-B-06714/28 Kruszywa mineralne. Badania. Oznaczanie zawartoci siarki metod bromow. 7. BN-64/ Drogi samochodowe. Oznaczanie modułu odkształcenia nawierzchni i podłoa przez obcienie płyt. 8. BN-75/ Drogi samochodowe. Pobieranie próbek gruntów do celów drogowych i lotniskowych. 9. BN-70/ Drogi samochodowe. Oznaczanie wskanika nonoci gruntu jako podłoa nawierzchni podatnych. 10. BN-77/ Drogi samochodowe. Oznaczanie wskanika zagszczenia gruntu. 11. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania. 12. PN-S Drogi samochodowe. Odwodnienie dróg Inne dokumenty 13. Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu. Instytut Badawczy Dróg i Mostów, Warszawa, Katalog Typowych Konstrukcji Nawierzchni Podatnych - IBDiM,
