EW-7288APC Instrukcja Szybkiej Instalacji

Transkrypt

1 EW-7288APC Instrukcja Szybkiej Instalacji / v1.0

2 I. Zawartość Opakowania Zanim zaczniesz używać naszego produktu, proszę sprawdź, czy opakowanie zawiera wszystkie wyienione poniżej elementy. W razie stwierdzenia braku, proszę skontaktuj się ze sprzedawcą, by odzyskać brakujące elementy): EW-7288APC Płyta CD-ROM Kabel Ethernet Instrukcja szybkiej instalacji Zasilacz Kabel USB Karta dostępu 1

3 II. Stany wskaźnika LED Kolor wskaźnika LED Stan wskaźnika Opis Biały Włączony EW-7288APC jest włączony. Fioletowy Czerwony Zielony Jasnozielony Niebieski Wyłączony Miga Włączony Miga Włączony Włączony Włączony Miga Wyłączony EW-7288APC uruchamia się, restartuje lub aktualizuje oprogramowanie. Przycisk WPS/Reset został przytrzymany przez 10 sekund i urządzenie jest w trakcie przywracania ustawień fabrycznych. Brak połączenia z Internetem. Sieć bezprzewodowa w trybie oczekiwania, lub nie ma transmisji danych. EW-7288APC jest gotów do uruchomienia, a kabel Ethernet jest podłączony, lub sieć bezprzewodowa jest aktywna i nadaje lub odbiera dane. Wskazuje pomyślne połączenie WPS (świeci stałym światłem przez 5 minut). Trwa nawiązywanie połączenia WPS. EW-7288APC jest wyłączony, lub w trybie wyłączonego wskaźnika LED. 2

4 III. Installation 1. Użyj przełącznika na podstawie EW-7288APC aby wybrać tryb punktu dostępu lub tryb mostu sieci bezprzewodowej. Tryb punktu dostępu Tryb mostu sieci bezprzewodowej EW-7288APC łączy się kablem Ethernet z macierzystym routerem i udostępnia bezprzewodowy Internet 5GHz Twoim urządzeniom sieciowym. EW-7288APC łączy się za pomocą kabla Ethernet urządzeniem sieciowym, takim jak: telewizor, konsola do gier lub odtwarzacz mediów i spełnia rolę odbiornika bezprzewodowego, tym samym łącząc urządzenie sieciowe z Twoją siecią bezprzewodową. EW-7288APC powtarza też sygnał bezprzewodowy 5GHz, zwiększając zasięg sieci bezprzewodowej dostępnej dla Twoich pozostałych urządzeń sieciowych. 2. Podłącz EW-7288APC do zasilania używając zasliacza lub kabla USB. 3

5 3. Jeżeli korzystasz z trybu punktu dostępu, upewnij się, że wskaźnik LED miga czerwonym światłem. Jeżeli korzystasz z trybu mostu sieci bezprzewodowej, upewnij się, że wskaźnik LED świeci na zielono. Dalsze wskazówki dotyczące konfiguracji znajdziesz poniżej, w rozdziale odpowiednim do trybu pracy urządzenia. IV. Tryb punktu dostępu 1. Podłącz EW-7288APC do Twojego routera za pomocą kabla Ethernet. 2. Upewnij się, że wskaźnik LED świeci stałym jasnozielonym światłem. 4

6 3. Użyj urządzenia bezprzewodowego (na przykład komputera, tabletu, smartfona) aby odnaleźć sieć bezprzewodową o nazwie Edimax**-5GHz I połącz się z nią. Dwa znaki nazwy sieci (Edimax**-5GHz) będą unikatowe dla Twojego urządzenia na przykład Edimaxc2-5GHz. To dwa ostatnie znaki adresu MAC Twojego EW-7288APC, który, razem z pełną nazwą sieci bezprzewodowej, znajduje się na etykiecie na odwrocie urządzenia, oraz na karcie dostępu znajdującej się w opakowaniu. 4. Wprowadź znajdujące się na etykiecie (patrz wyżej) hasło do sieci bezprzewodowej. 5. Gdy połączenie zostanie nawiązane, będziesz mógł normalnie korzystać z Internetu. Konfiguracja zakończona. 5

7 Aby zmienić inne ustawienia EW-7288APC, na przykład nazwę jego sieci bezprzewodowej i hasło do niej, otwórz za pomocą przeglądarki stronę (gdzie dwa znaki w adresie edimax**.setup będą unikatowe dla Twojego urządzenia: to dwa ostatnie znaki adresu MAC Twojego EW-7288APC, który, razem z pełną nazwą sieci bezprzewodowej, znajduje się na etykiecie na odwrocie urządzenia, oraz na karcie dostępu znajdującej się w opakowaniu). V. Tryb mostu sieci bezprzewodowej 1. Użyj urządzenia bezprzewodowego (na przykład komputera, tabletu, smartfona) aby odnaleźć sieć bezprzewodową o nazwie Edimax**-5GHz I połącz się z nią, lub podłącz EW-7288APC do komputera za pomocą kabla Ethernet. Dwa znaki nazwy sieci (Edimax**-5GHz) będą unikatowe dla Twojego urządzenia na przykład Edimaxc2-5GHz. To dwa ostatnie znaki adresu MAC Twojego EW-7288APC, który, razem z pełną nazwą sieci bezprzewodowej, znajduje się na etykiecie na odwrocie urządzenia, oraz na karcie dostępu znajdującej się w opakowaniu. 6

8 2. Wprowadź znajdujące się na etykiecie (patrz wyżej) hasło do sieci bezprzewodowej. 3. Uruchom przeglądarkę internetową. Jeżeli pokazany poniżej ekran Rozpocznij nie wyświetli się automatycznie, wprowadź adres ** to ostatnie dwa znaki adresu MAC Twojego EW-7288APC. Adres MAC i pełen adres strony konfiguracyjnej urządzenia znajdują się na etykiecie na spodzie EW-7288APC oraz załączonej karcie dostępu. Możesz też użyć domyślnego adresu IP urządzenia: Kliknij przycisk Rozpocznij aby rozpocząć proces konfiguracji. Postępuj zgodnie z pojawiającymi się na ekranie poleceniami aby podłączyć Twój EW-7288APC do sieci bezprzewodowej 5GHz oraz ustanowić nazwę sieci. 7

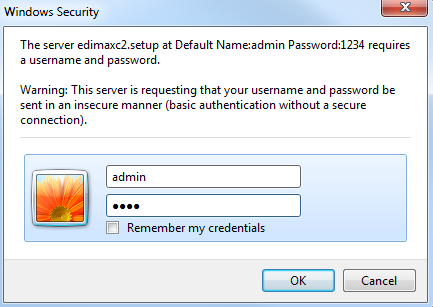

9 5. Po połączeniu EW-7288APC z siecią bezprzewodową 5GHz, ponownie połącz Twoje urządzenia sieciowe z nową siecią nadawaną przez EW-7288APC i normalnie korzystaj z Internetu. 6. Aby korzystać z EW-7288APC jako mostu sieci bezprzewodowej, po prostu podłącz urządzenie sieciowe do EW-7288APC za pomocą kabla Ethernet. VI. Przeglądarkowy panel konfiguracyjny Po zakończeniu konfiguracji będziesz mieć dostęp do zaawansowanego panelu konfiguracyjnego, pozwalającego zmieniać ustawienia EW-7288APC. W pasku adresowym zainstalowanej w urządzeniu sieciowym połączonym z EW-7288APC przeglądarki internetowej wprowadź adres ** to ostatnie dwa znaki adresu MAC Twojego EW-7288APC. Adres MAC i pełen adres strony konfiguracyjnej urządzenia znajdują się na etykiecie na spodzie EW-7288APC oraz załączonej karcie dostępu.. Jeżli nie możesz połączyć się ze stroną edimax**.setup, podłącz EW-7288APC do komputera za pomocą kabla Ethernet i spróbuj ponownie. Program poprosi Cię o podanie nazwy użytkownika i hasła. Domyślna nazwa użytkownika to admin, a domyślne hasło to Dalsze informacje znajdziesz w instrukcji użytkownika. 8

10 9

11 VII. Rozwiązywanie problemów 1. Czy mój EW-7288APC pracuje w dwóch pasmach? a. Nie. EW-7288APC to urządzenie sieciowe 5GHz i nie zapewni, nie przedłuży ani nie zmostkuje sieci bezprzewodowej 2.4GHz. 2. Czy EW-7288APC może współpracować z routerem 2.4GHz? a. Tak. EW-7288APC może zostać podłączone do routera 2.4GHz za pomocą kabla Ethernet, gdy jest w trybie punktu dostępu. Stworzy wtedy dodatkową sieć GHz. Do współpracy z urządzeniem w trybie mostu sieci bezprzewodowej niezbędny jest router 5GHz. 3. Jak mam połączyć EW-7288APC pracujący w trybie mostu sieci bezprzewodowej do ukrytej sieci bezprzewodowej? a. Podczas konfiguracji urządzenia zaznacz Połącz z ukrytą siecią aby ręcznie wprowadzić jej nazwę w polu SSID oraz informacje o szyfrowaniu jak to pokazano poniżej. SSID SSID ekspandera Szyfrowanie Wprowadź (nazwę sieci) Twojej istniejącej ukrytej sieci. Wprowadź SSID sieci, którą ma nadawać EW-7288APC, lub użyj domyślnej, która składa się z SSID macierzystej sieci (powyższej) z dopiskiem _5EX. Wybierz i wprowadź informacje o szyfrowaniu Twojej macierzystej ukrytej sieci. 10

12 4. Nie mam dostępu do Internetu. a. Upewnij się, że wszystkie kable zostały podłączone prawidłowo. Spróbuj użyć innego kabla Ethernet. b. Upewnij się, czy masz dostęp do przeglądarkowego panelu konfiguracyjnego. Jeżeli nie, upewnij się, czy Twoje urządzenie bezprzewodowe ma pozyskiwać adres IP dynamicznie. Jeżeli nie masz pewności jak to zrobić, spróbuj posłużyć się komputerem i instrukcją użytkownika. c. Podłącz Twój komputer bezpośrednio do modemu i sprawdź, czy masz dostęp do Internetu. Jeżeli nie, skontaktuj się ze swoim dostawcą usługi Internetowej i poproś o pomoc. 5. Nie mogą otworzyć przeglądarkowego panelu konfiguracji. a. Upewnij się, że Twoje urządzenie bezprzewodowe ma pozyskiwać adres IP dynamicznie. Jeżeli nie masz pewności jak to zrobić, spróbuj posłużyć się komputerem i instrukcją użytkownika. 6. Jak mam zresetować EW-7288APC do ustawień fabrycznych? a. Aby przywrócić urządzeniu ustawienia fabryczne, wciśnij i przytrzymaj przycisk WPS/Reset przez 10 sekund, aż wskaźnik LED będzie świecił stałym czerwonym światłem, a następnie puść przycisk. Odczekaj kilka sekund aż urządzenie uruchomi się ponownie. Gdy to się stanie, ustawienia fabryczne zostaną przywrócone. Domyślne ustawienia znajdziesz na etykiecie produktu, która znajduje się na jego spodzie, jak to pokazano poniżej: 5GHz Wi-Fi (SSID) Wi-Fi Password To domyślna nazwa sieci Twojego urządzenia. Odszukaj tę nazwę (SSID) i połącz się z nią, aby skonfigurować Twój EW-7288APC. To domyślne hasło konieczne do połączenia z domyślną siecią bezprzewodową (powyższą). 11

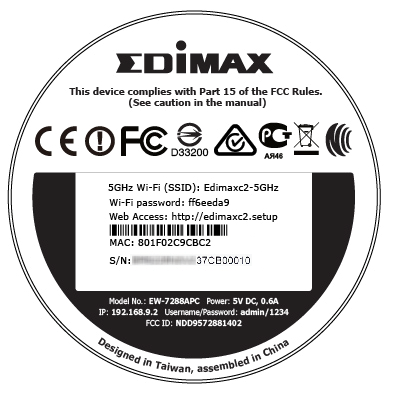

13 Web Access MAC S/N To domyślny adres Twojego EW-7288APC. Wprowadź ten adres do przeglądarki internetowej aby uruchomić konfigurację iq Setup (w trybie mostu bezprzewodowego) lub połączyć się z przeglądarkowym panelem konfiguracyjnym. Adres MAC jest unikatowy dla każdego urządzenia i służy identyfikowaniu ich w ramach sieci. W tym miejscu znajdziesz unikatowy adres MAC Twojego urządzenia. To numer seryjny Twojego urządzenia, pozwalający na jego identyfikację. 7. Co to jest karta dostępu? a. Załączona w opakowaniu karta dostępu (przykładowa pokazana poniżej) zawiera podsumowanie najważniejszych informacji o Twoim EW-7288APC, takich jak nazwa domyślnej sieci bezprzewodowej, hasło do niej, adres URL urządzenia i informacje niezbędne do zalogowania do urządzenia. Te informacje znajdują się też na etykiecie produktu (patrz wyżej). 8. Zapomniałem mojego hasła. b. Zresetuj urządzenie do ustawień fabrycznych, a następnie użyj domyślnej nazwy użytkownika admin oraz domyślnego hasła Domyślne ustawienia znajdują się na etykiecie produktu, jak to pokazano w punkcie Mój EW-7288APC ma słaby sygnał bezprzewodowy. Słaby sygnał zazwyczaj spowodowany jest zakłóceniami z innych urządzeń, lub przeszkodami blokującymi sygnał EW-7288APC: a. Trzymaj urządzenie z dala od innych urządzeń generujących fale radiowe, takich jak mikrofalówki lub telefony bezprzewodowe. 12
