1 Class B Radio Frequency Federal Communications Commission Radio Frequency Interference Statement Warning: Note: This equipment has been found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protec tion against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and. may cause harmful interference to radio communi cations. However, there is no guarantee that interference will not occur in a particular installation absolutely following the regulations. If this equipment docs cause harmful interference to radio or television reception, that tan be determined by turning the equipment off and on, the user is encouraged to correct the interface by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the distance between the equipment and the receiver. Connect the equipment to an outlet on a different circuit to the one the receiver is connected to. Consult your dealer or an experienced radio-tv technician for help. Note: The user may lose the right to operate this device by making any changes or modification not approved by the authorized department. DOC COMIANCE These digital apparatus docs not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations of the Canadian Department of Communications. PRESTIGIO P153 7

2 1. Wstęp 1.1 Specyfikacja techniczna Panel LCD Rozmiar ekranu Panel LCD 15" aktywna matryca 304 (poziom) x 228 (pion) mm Plamka 0.297(Poziom) x 0.297(Pion)mm Czas reakcji plamki 16 ms Kat widzenia w poziomie +60 o ~-60 o strponi Kąt widzenia w pionie +60 o ~-60 o stopni Rozdzielczość 1024 x 768 pixeli Częstotliwość pozioma KHz Częstotliwość pionowa Hz Kolory 16.7M Kontrast 400:1 Jasność 250 cd/m*m (Typ.) AC/DC Power Adapter Input AC/DC Power Adapter Output Maksymalne zużycie energii Wymiary AC 100 ~ 240V, 50/60Hz DC 12V/3.0 A (Max.) 30 W (Max.) 360x341x185 mm (WysxGłęb.xSzer.), N.W:2.57KG,G.W.:3,87KG Lista podzespołów Przed uzyciem monitora LCD upewnij się, czy wszystkie elementy są zawarte w opakowaniu Instrukcja obsługi Kabel sygnałowy VGA Monitor LCD Zasilacz Kabel zasilający 8 PRESTIGIO P153

$/\ /\ : Przesunięcie kursora w górę /\ : Przesunięcie kursora w prawo /\ : Rozwinięcie menu OSD /\ : Zwiekszenie poziomu głośności \/ \/: Przesunięcie kursora w dół \/: Przesunięcie$ $kursora w lewo \/: Zwinięcie menu OSD \/: Zmniejszenie poziomu głośności Wejście do menu ekranowego Przycisk Auto. Automatyczne ustawienia Włacznik zasilania 2.$

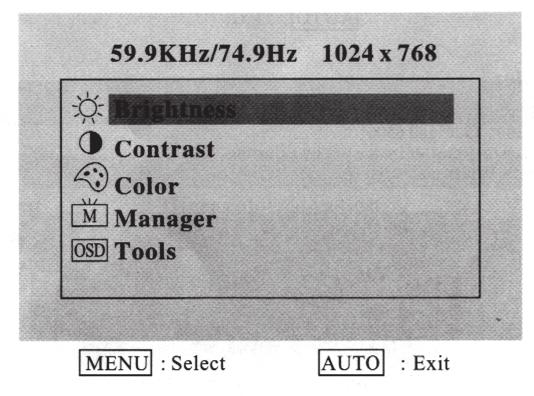

3 2 użytkownika 2.1 Obsługa panelu sterowania Power LED Indicator: Dioda kontrolna zasilania. /\ /\ : Przesunięcie kursora w górę /\ : Przesunięcie kursora w prawo /\ : Rozwinięcie menu OSD /\ : Zwiekszenie poziomu głośności \/ \/: Przesunięcie kursora w dół \/: Przesunięcie kursora w lewo \/: Zwinięcie menu OSD \/: Zmniejszenie poziomu głośności Wejście do menu ekranowego Przycisk Auto. Automatyczne ustawienia Włacznik zasilania 2.2 Użycie menu ekranowego Dopasuj ustawienia: a. Uzyj przycisk Menu by wejść/wyjść z OSD b. Użyj /\ / \/ by ustawić wybrany parametr c. Użyj przycisku manu i /\ / \/ by wybrac element d. Użyj przycisku manu i \/ / \/ by zmienić parametr 2.3 Manu główne Menu ekranowe Jasność Dopasuj jasność PRESTIGIO P153 9

2.3.3 Kontrast Dopasuj kontrast 2.3.4 Kolor

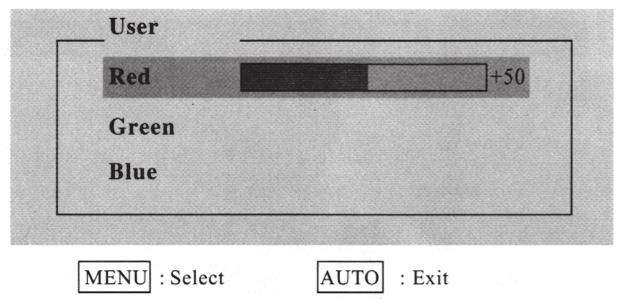

Nadanie własnych wartości parametrów RGB 2.3.4.

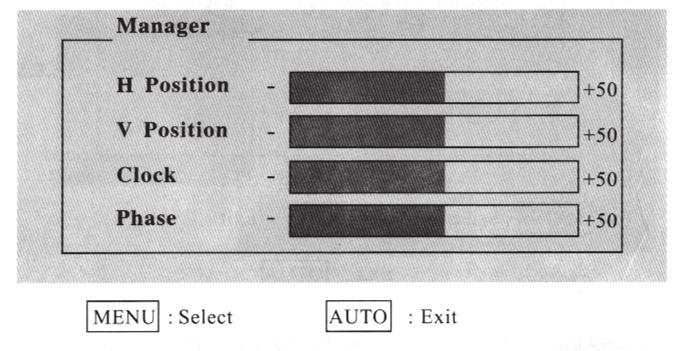

5.Zarządzanie parametrami Pozycja w poziomie

obrazu w poziomie Przesunięcie obrazu w pionie

4 2.3.3 Kontrast Dopasuj kontrast Kolor Dopasuj kolor w granicach , 7500o i Nadanie własnych wartości parametrów RGB Użytkownik Czerwony Zielony Niebieski Opis Zarządzanie parametrami Pozycja w poziomie Pozycja w pionie Zegar Phase Opis Przesunięcie obrazu w poziomie Przesunięcie obrazu w pionie taktowania zegara przesunięcia fazy taktowania 10 PRESTIGIO P153

2.3.6 Narzędzia zarządzania Czas automatycznego

Dopasowanie automatycznego wyłączania OSD

System zapisu ustawień Wybierz język 2.3.6.

5 2.3.6 Narzędzia zarządzania Czas automatycznego wyłączania OSD Reset Power Save Język Opis Dopasowanie automatycznego wyłączania OSD Powrót do ustawień parametrów fabrycznych System zapisu ustawień Wybierz język Czas automatycznego wyłączania OSD Dopasowanie automatycznego wyłączania OSD Reset Powrót do ustawień parametrów fabrycznych System zapisu ustawień System zapisu ustawień, wyjście z menu OSD Język Wybierz język PRESTIGIO P153 11

6 3. Wybrane problemy pracy monitora Brak obrazu Dioda LED wyłączona. Sprawdź przewód zasilania Dioda LED czerwona. Sprawdź kabel sygnałowy oraz czy komputer jest włączony Dioda LED zielona. Sprawdź, czy częstotliwośc odświeżania nie przekroczyła wartości maksymalnej. Dopasuj jasność i kontrast. Obraz jest poszarpany Użyj funkcji automatycznej regulacji. Sprawdź, czy parapetry komputera odpowiadają parametrom monitora Diody synchronizacji pionowej i poziomej wskazują uzycie energii. Jeśli jest przekroczony limit poboru energii H SYNC>80KHz, H SYNC<29KHz V SYNC>75Hz,V SYNC<55Hz *Sugerujemy wyłazenie monitora, jeśli nie uzyważ go przez dłuższy czas 4. Informacje techniczne Uwaga: Rozkręcanie monitora jest możliwe jedynie przez wykwalifikowany serwis. W przypadku uszkodzenia monitora, prosimy o kontakt z serwisem. Specyfikacja Waga około 2,57 kg Certyfikaty bezpieczeństwa : FCC-B/UL/CSA/TUV-GS/CE/MPRH/TCO (dot. wybranych modeli) Maksymalny kąt obrotu w poziomie 330 Maksymalny kąt odchylenia pionowego w górę 25 Maksymalny kąt odchylenia pionowego w dół 5 Częstotliwości Pozioma do 60 KHz Pionowa do 75 Hz Zasilanie Otoczenie AC : V, 60/50Hz. 1.1 A Dopuszczalna temperatura podczas pracy monitora 0 do 40 Dopuszczalna wilgotność 10% do 90% Dopuszczlna temperatura magazynowania monitora -20 do - 65 Dopuszczalna wilgotność dla magazynowania monitora 5% do 90% 12 PRESTIGIO P153
