AR-7287WnA Instrukcja szybkiej instalacji

Transkrypt

1 AR-7287WnA Instrukcja szybkiej instalacji / v1.0

2 WPROWADZENIE DO PRODUKTU Zawartość Pudełka Zanim zaczniesz używać naszego produktu, proszę sprawdź, czy opakowanie zawiera wszystkie wyienione poniżej elementy. W razie stwierdzenia braku, proszę skontaktuj się ze sprzedawcą, by odzyskać brakujące elementy. Router ADSL2+ (AR-7287WnA) Zasilacz 12V 1 metr kabla ethernetowego RJ-45 2x 1 metra kabla telefonicznego RJ-11 Instrukcja szybkiej instalacji (ISI) CD z oprogramowaniem, instrukcją użytkownika i ISI w wielu językach Rozdzielacz sygnału Wymagania Minimalne Karta sieciowa Fast Ethernet zainstalowana w Twoim komputerze. Windows 98 SE, Windows 2000, Windows ME, Windows XP, Windows 7, Windows 8, Windows 10. Internet Explorer V5.0 lub nowszy, Netscape V4.0 lub nowszy, albo Firefox 1.5 lub nowszy. Stany wskaźników LED Panel Przedni: 1

3 LED Kolor Stan Opis Zasilanie Zielony Włączony Router ADSL2+ jest włączony. Wyłączony Router ADSL2+ jest wyłączony. ADSL Zielony Włączony Linia ADSL została zsynchronizowana i jest gotowa do użytku. Błyskanie Synchronizacja ADSL nie powiodła się Internet Zielony Włączony Połączenie z Internetem w trybie routera. Błyskanie Wyłączony Aktywność internetowa (wysyłanie/otrzymywanie danych) w trybie routera. Urządzenie w trybie Bridge. LAN1~4 Zielony Włączony Połączenie z portem LAN. Wyłączony Brak połączenia z portem LAN. Zielony Włączony Aktywne połączenie WLAN. Wyłączony Brak połączenia WLAN. WPS Zielony Wyłączony WPS wyłączony. Błyskanie WPS włączony i czeka na reakcję urządzenia klienckiego. Uwaga I. Jeżeli wskaźnik LED Internetu jest czerwony, sprawdź najpierw stan swojego LEDa ADSL. Jeżeli zielony LED ADSL jest włączony, sprawdź konfigurację swojego połączenia internetowego. Być może będziesz musiał skontaktować się ze swoim dostawcą Internetu i upewnić się, że połączenie internetowe skonfigurowane jest poprawnie. 2

4 Panel Tylny: Element Opis Power On/Off Włącz lub wyłącz router. Power Gniazdo dla załączonego zasilacza 12V. Wireless / WPS On/Off * Przytrzymaj przez mniej niż 5 sekund, aby włączyć sygnał bezprzewodowy. * Przytrzymaj przez ponad 5 sekund, aby włączyć funkcję WPS. LAN 1 4 Porty ethernetowe RJ-45 od 1 do 4. Reset Line Przytrzymaj przez mniej niż 3 sekundy, aby zresetować urządzenie do ustawień fabrycznych. Port RJ-11 do podłączenia standardowej linii telefonicznej. 3

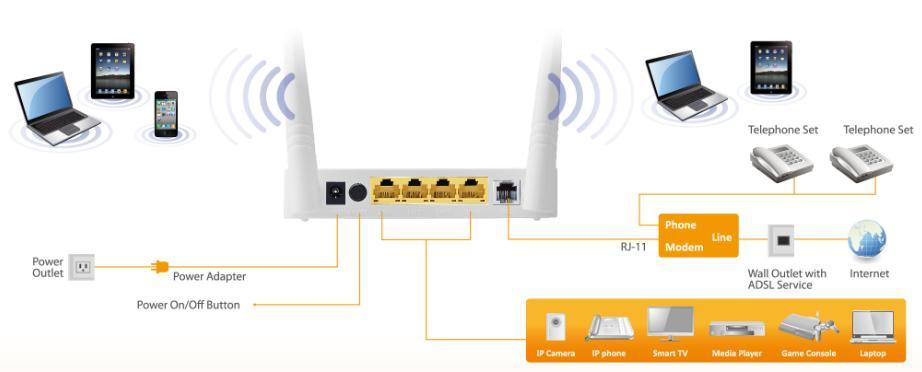

5 INSTALACJA A. Instalacja Sprzętu 1. Podłącz linię ADSL. Połącz port linii routera z gniazdem modemowym rozdzielacza sygnału za pomocą kabla telefonicznego. Połącz telefon z gniazdem telefonicznym rozdzielacza sygnału za pomocą kabla telefonicznego. Połącz linię tlefoniczną z gniazdem linii rozdzielacza sygnału. Rozdzielacz sygnału ma trzy gniazda:: Linii: Łączone ze ściennym gniazdkiem telefonicznym (gniazdo RJ-11). Modemowe: Łączone z gniazdem ADSL routera. Telefoniczne: Łączone z telefonem. 2. Podłącz router do swojej sieci lokalnej. Połącz gnikazdo LAN routera z Twoim komputerem, hubem lub switchem używając kabla ethernetowego. 3. Podłącz zasilacz do routera. Włącz zasilacz do ściennego gniazdka zasilania, a koniec jego kabla podłącz do gniazdka 12V routera. Poniższy diagram przedstawia sposób poprawnego połączenia routera, komputera osobistego, rozdzielacza sygnału i telefonów. 4

6 Uwaga: Musisz użyć zasilacza znajdującego się w pudełku razem z routerem. NIE PRÓBUJ używać zasilacza kupionego osobno. 4. Sprawdź stan wskaźnika LED ADSL. Sprawdź stan wskaźnika LED ADSL znajdującego się na przednim panelu. Informuje on o stanie Twojego szerokopasmowego połączenia ADSL za pomocą linii telefonicznej. Jeżeli wskaźnik świeci się, możesz kontynuować instalację. Jednak jeżeli światło błyska, router nie wykrył linii ADSL. Skontaktuj się ze swoim dostawcą Internetu i poinformuj go o tynm że dioda ADSL błyska, aby rozwiązać ten problem. 5. Ustawienia zapory bezpieczeństwa. Przed kontynuacją instalacji wyłącz wszystkie osobiste zapory bezpieczeństwa - mogą one blokować komunikację pomiędzy komputerem a routerem. 6. Konfiguracja IP sieci lokalnej komputera. Za pomocą poniższych kroków przeprowadź konfigurację ustawień sieci lokalnej Twojego komputera, by automatycznie uzyskać adres IP z routera: 1. Kliknij Start a potem wybierz Panel Sterowania. 2. Kliknij Przełącz na widok klasyczny w lewym górnym rogu, aby wyświetlić dodatkowe ikony konfiguracji. 5

7 3. Znajdź ikonę Połączenia Sieciowe i kliknij ją dwukrotnie, by otworzyć panel konfiguracji połączenia sieciowego. 4. Wybierz ikonę Połączenie Lokalne i kliknij na niej prawym przyciskiem myszy, a z menu, które się wyświetli, wybierz Właściwości. 5. Wybierz Protokół Internetowy (TCP/IP) i kliknij Właściwości 6

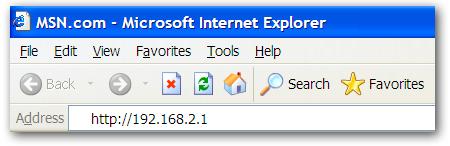

8 6. Upewnij się, że wybrane są opcje Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie, a potem wciśnij OK. B. Połączenie Internetowe 1. Wpisz domyślny adres IP routera: w pasku adresowym swojej przeglądarki internetowej i wciśnij Enter. 7

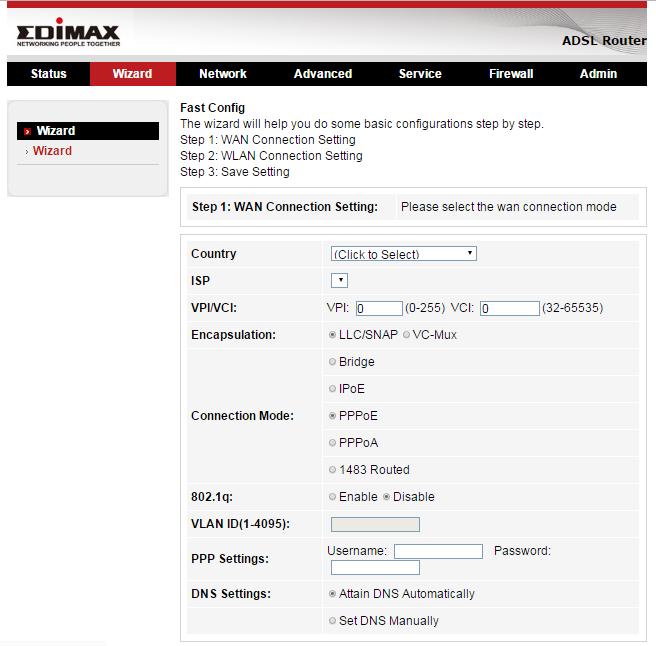

9 2. Pojawi się okno logowania. Wprowadź domyślną nazwę użytkownika admin i domyślne hasło 1234, a potem kliknij OK. 3. Otworzy się pokazana poniżej strona stanu systemu. 4. Ze znajdującego się na górze ekranu paska nawigacyjnego wybierz Quick Start a potem RUN WIZARD. Zakładka Wizard interfejsu sieciowego pozwala na szybką konfigurację połączenia internetowego i innych parametrów. Szczegółowe informacje o tych parametrach znajdziesz w instrukcji użytkownika. 8

10 5. Postępuj zgodnie z instrukcjami pojawiającymi się na ekranie, aż konfiguracja dobiegnie końca. 9

11 Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: 1. Reorient or relocate the receiving antenna. 2. Increase the separation between the equipment and receiver. 3. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. 4. Consult the dealer or an experienced radio technician for help. FCC Caution This device and its antenna must not be co-located or operating in conjunction with any other antenna or transmitter. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any changes or modifications not expressly approved by the party responsible for compliance could void the authority to operate equipment. Federal Communications Commission (FCC) Radiation Exposure Statement This equipment complies with FCC radiation exposure set forth for an uncontrolled environment. In order to avoid the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be less than 2.5cm (1 inch) during normal operation. Federal Communications Commission (FCC) RF Exposure Requirements SAR compliance has been established in the laptop computer(s) configurations with PCMCIA slot on the side near the center, as tested in the application for certification, and can be used in laptop computer(s) with substantially similar physical dimensions, construction, and electrical and RF characteristics. Use in other devices such as PDAs or lap pads is not authorized. This transmitter is restricted for use with the specific antenna tested in the application for certification. The antenna(s) used for this transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. RED Compliance Statement Compliance with 2014/53/EU Radio Equipment Directive (RED) In accordance with Article 10.8(a) and 10.8(b) of the RED, the following table provides information on the frequency bands used and the maximum RF transmit power of the product for sale in the EU: Frequency range (MHz) WLAN Wi-FI b/g/n; 2, 4 GHz A simplified DoC shall be provided as follows: Article 10(9) Max. Transmit Power (dbm/mw) 100 mw Hereby, Edimax Technology Co., Ltd. declares that the radio equipment type N300 Wireless ADSL2/2+ Modem router is in compliance with Directive 2014/53/EU The full text of the EU declaration of conformity is available at the following internet address: 10

12 Safety This equipment is designed with the utmost care for the safety of those who install and use it. However, special attention must be paid to the dangers of electric shock and static electricity when working with electrical equipment. All guidelines of this and of the computer manufacture must therefore be allowed at all times to ensure the safe use of the equipment. EU Countries Intended for Use The ETSI version of this device is intended for home and office use in Austria, Belgium, Bulgaria, Cyprus, Czech, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Turkey, and United Kingdom. The ETSI version of this device is also authorized for use in EFTA member states: Iceland, Liechtenstein, Norway, and Switzerland. EU Countries Not Intended for Use None 11
