2 POLSKI ZAWARTOŚĆ PAKIETU 4 SPECYFIKACJE TECHNICZNE 4 ZAKRES ZASTOSOWAŃ 4 INSTALACJA SPRZĘ TU 5 KONFIGURACJA RUTERA 6 WPS 11 CE/FCC 12 GWARANCJA 15 3

3 NANO BROADBAND ROUTER WIRELESS 150N 150 MBPS Dziękujemy za zakup niniejszego rutera 150N. Jeżeli chcesz współdzielić łącze do internetu pośród kilku komputerów, potrzebujesz jeszcze dodatkowych części składowych dla połączenia komputerów. Ruter ten pozwala stworzyć bezprzewodową siec, szybko i efektywnie. 3

Jeżeli chcesz współdzielić łącze do internetu pośród kilku komputerów,

4 POLSKI ZAWARTOŚĆ PAKIETU Przed rozpoczęciem instalacji należy sprawdzić czy w zestawie są wszystkie części. Pudełko powinno zawierać: - 4-portowy bezprzewodowy ruter 150N - Zasilacz sieciowy 5V 1A - Płytę CD z pełną wersją instrukcji obsługi - Podręcznik użytkownika SPECYFIKACJE TECHNICZNE - Niski pobór energii, 1,2 - USB powered - Protokół sieci bezprzewodowej n - Kompatybilny z IEEE802.11g oraz IEEE802.11b - Obsługa WEP, WPA/WPA2, TKIP / AES - Uwierzytelnianie IEEE802.1x Mbps prędkość transferu danych - 1x Aerial 2dBi - Zarządzenia za pomocą przeglądarki sieciowej - Obsługa: Dynamiczne IP, statyczne IP, PPPoE - 1 port WAN, 1 porty LAN RJ-45 UTP - Wbudowany serwer NAT oraz DHCP - Obsługa: Tranzyt VPN - Niezależność od systemu operacyjnego ZAKRES ZASTOSOWAŃ Ruter ten pozwala rozdzielić bezprzewodowe szerokopasmowe łącze internetowe na wiele komputerówh. Oprócz współdzielenia łącza internetowego można także stworzyć sieć pomiędzy kilkoma komputerami. Podłącz modem ADSL do gniazda WAN rutera a po kilku sekundach zapali się dioda WAN LED. Teraz można podłączyć komputery. Po uruchomieniu komputera, zapala się na ruterze odpowiadająca mu dioda LED. 4

energii, 1,2 - USB powered - Protokół sieci bezprzewodowej 802.11n - Kompatybilny z IEEE802.11g oraz IEEE802.11b - Obsługa WEP, WPA/WPA2, TKIP / AES - Uwierzytelnianie IEEE802.

5 INSTALACJA SPRZĘ TU Tak szybko, jak jest podłączony router do zasilacza, dioda zasilania (Zielona) zapali się i dioda WLAN będzie migać. Pozostałe diody (zielona) zapali jak tylko jeden z UTP port jest podłączony do komputera. Gdy dane są przenoszone z jednego komputera na drugi diody LED zacznie migać. WSKAŹNIKI LED PRZEGLĄD GNIAZD ZNAJDUJĄCYCH SIĘ Z TYŁU RUTERA 5

Pozostałe diody (zielona) zapali jak tylko jeden z UTP port jest podłączony do komputera.

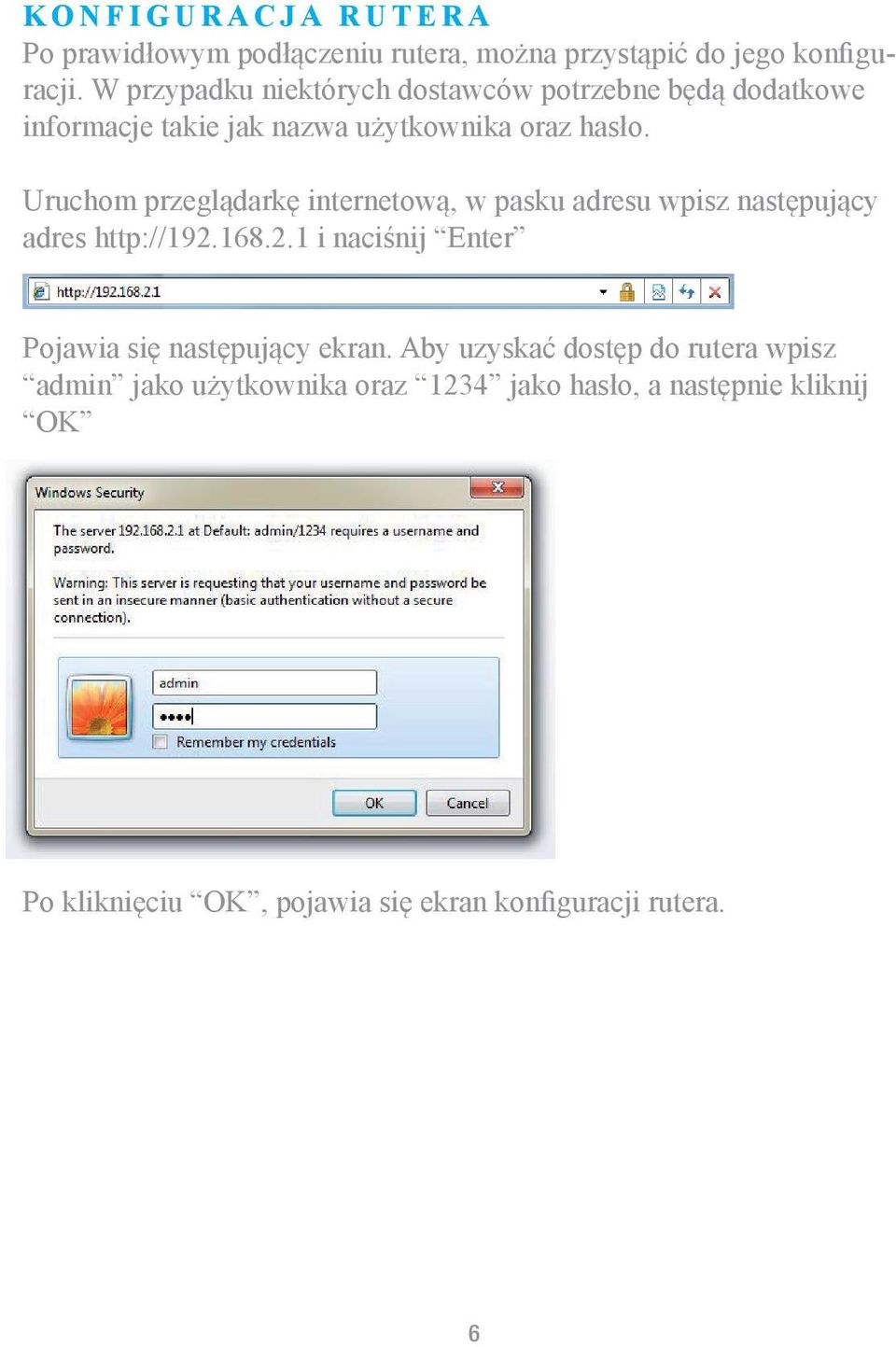

6 KONFIGURACJA RUTERA Po prawidłowym podłączeniu rutera, można przystąpić do jego konfiguracji. W przypadku niektórych dostawców potrzebne będą dodatkowe informacje takie jak nazwa użytkownika oraz hasło. Uruchom przeglądarkę internetową, w pasku adresu wpisz następujący adres i naciśnij Enter Pojawia się następujący ekran. Aby uzyskać dostęp do rutera wpisz admin jako użytkownika oraz 1234 jako hasło, a następnie kliknij OK Po kliknięciu OK, pojawia się ekran konfiguracji rutera. 6

Uruchom przeglądarkę internetową, w pasku adresu wpisz następujący adres http://192.

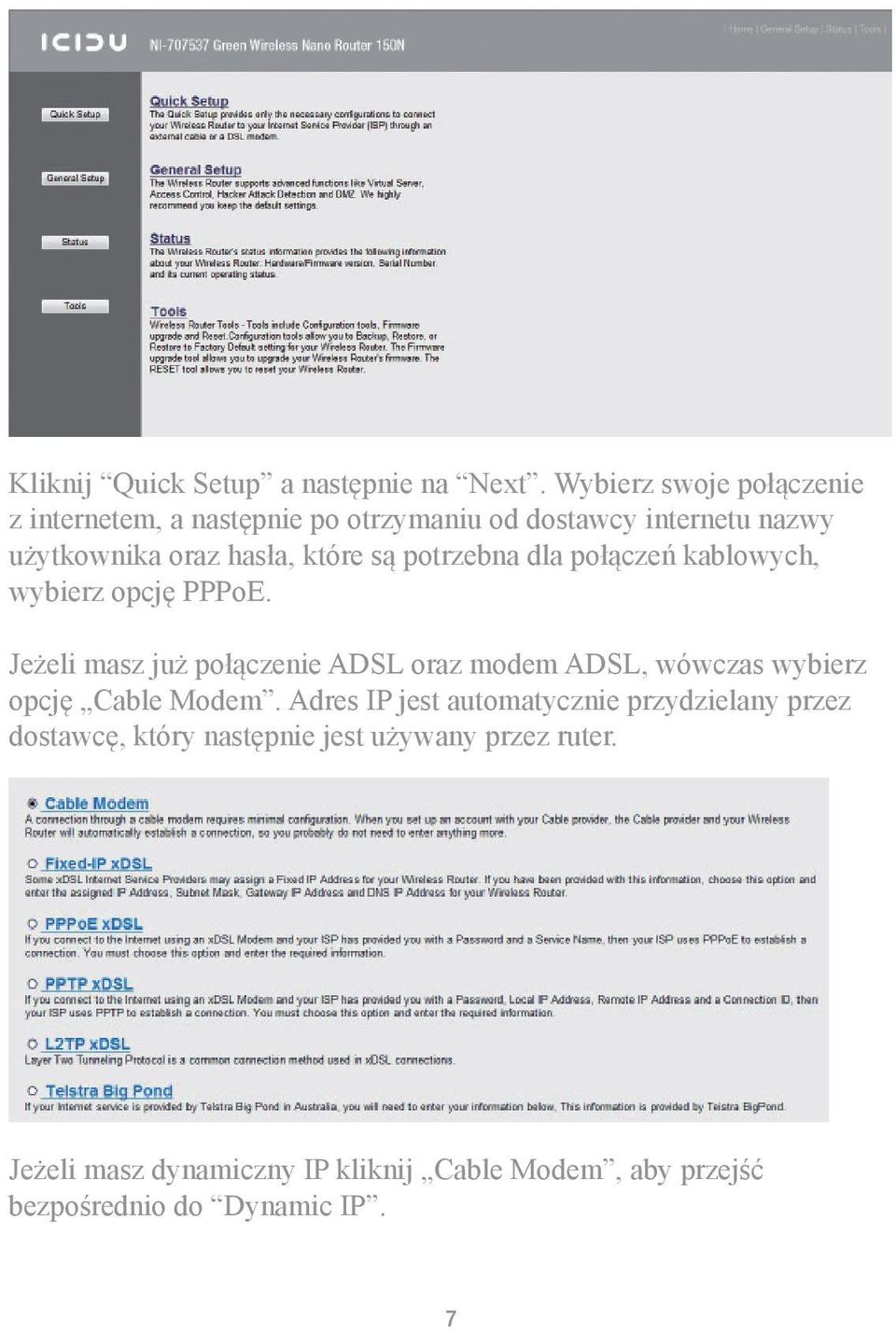

7 Kliknij Quick Setup a następnie na Next. Wybierz swoje połączenie z internetem, a następnie po otrzymaniu od dostawcy internetu nazwy użytkownika oraz hasła, które są potrzebna dla połączeń kablowych, wybierz opcję PPPoE. Jeżeli masz już połączenie ADSL oraz modem ADSL, wówczas wybierz opcję Cable Modem. Adres IP jest automatycznie przydzielany przez dostawcę, który następnie jest używany przez ruter. Jeżeli masz dynamiczny IP kliknij Cable Modem, aby przejść bezpośrednio do Dynamic IP. 7

są potrzebna dla połączeń kablowych, wybierz opcję PPPoE.

8 Jeżeli posiadasz łącze PPPoE, wprowadź swoją nazwę użytkownika w polu Account name oraz otrzymane od prowidera hasło w polu Password. Kliknij OK. Aby zmienić ustawienia sieci bezprzewodowej, przejdź do Wireless i kliknij przycisk Basic Settings Jeżeli nic nie trzeba zmienić, kliknij Apply. 8

9 Po kliknięciu Apply, powrósz do ekranu Basic Settings. Teraz, gdy ruter został skonfigurowany, ważne jest aby jego łączność bezprzewodowa była odpowiednio chroniona. Jeżeli nie uruchomisz ochrony rutera, wówczas osoby w pobliżu będą mogły korzystać z twojego łącza internetowego. Gdy wyświetlany jest główny ekran rutera, kliknij opcję Wireless Security Settings, a pojawi się następjący ekran. Uruchom funkcję Enable Wireless Security. Jako typ zabezpieczenia wybierz WPA2 (AES). Dla funkcji Pre-Shared Key wprowadź swój własny klucz i zanotuj go na przyszłość w razie konieczności podłączenia dodatkowego klienta/komputera. Po wprowadzeniu wszystkich szczegółów, kliknij Apply. Pojawia się następujący komunikat: You may press CONTINUE button to continue configuring other settings or press APPLY button to restart the system to make the changes take effect. Kliknij OK, aby ponownie uruchomić router. 9

Gdy wyświetlany jest główny ekran rutera, kliknij opcję Wireless Security Settings, a pojawi się następjący ekran. Uruchom funkcję Enable Wireless Security. Jako typ zabezpieczenia wybierz WPA2 (AES).

10 Kliknij ponownie OK, aby zrestartować ruter. Użyj poniższych pól, aby zapisać ustawienia rutera. Ustawienia bezprzewodowe SSID :.. PSK Passphrase:.. UWAGA: Aby uzyskać jak najlepsze rezultaty z pracy rutera, prosimy zapoznać się z pełną instrukcją obsługi zapisaną na płycie CD. 10

Ustawienia bezprzewodowe SSID :.. PSK Passphrase:.

11 KONFIGURACJA WPS WPS (Wi-Fi Protected Setup) funkcja pozwala dodać nowe bezprzewodowe urządzenie do istniejącej sieci szybko. WPS może być używany tylko, jeżeli router obsługuje tę funkcję. Naciśnij przycisk na routerze i na karcie i czekać, aż pojawi się następujący ekran. Następnie kliknij przycisk Finish. Połączenie WPS może być ustanowiony, poprzez połączenie w oprogramowanie użytkowe. Pozwoli to również na użycie kodu PIN. Aby uzyskać więcej informacji na temat WPS, proszę przeczytać w podręczniku na dysku CD. 11

Naciśnij przycisk na routerze i na karcie i czekać, aż pojawi się następujący ekran. Następnie kliknij przycisk Finish.

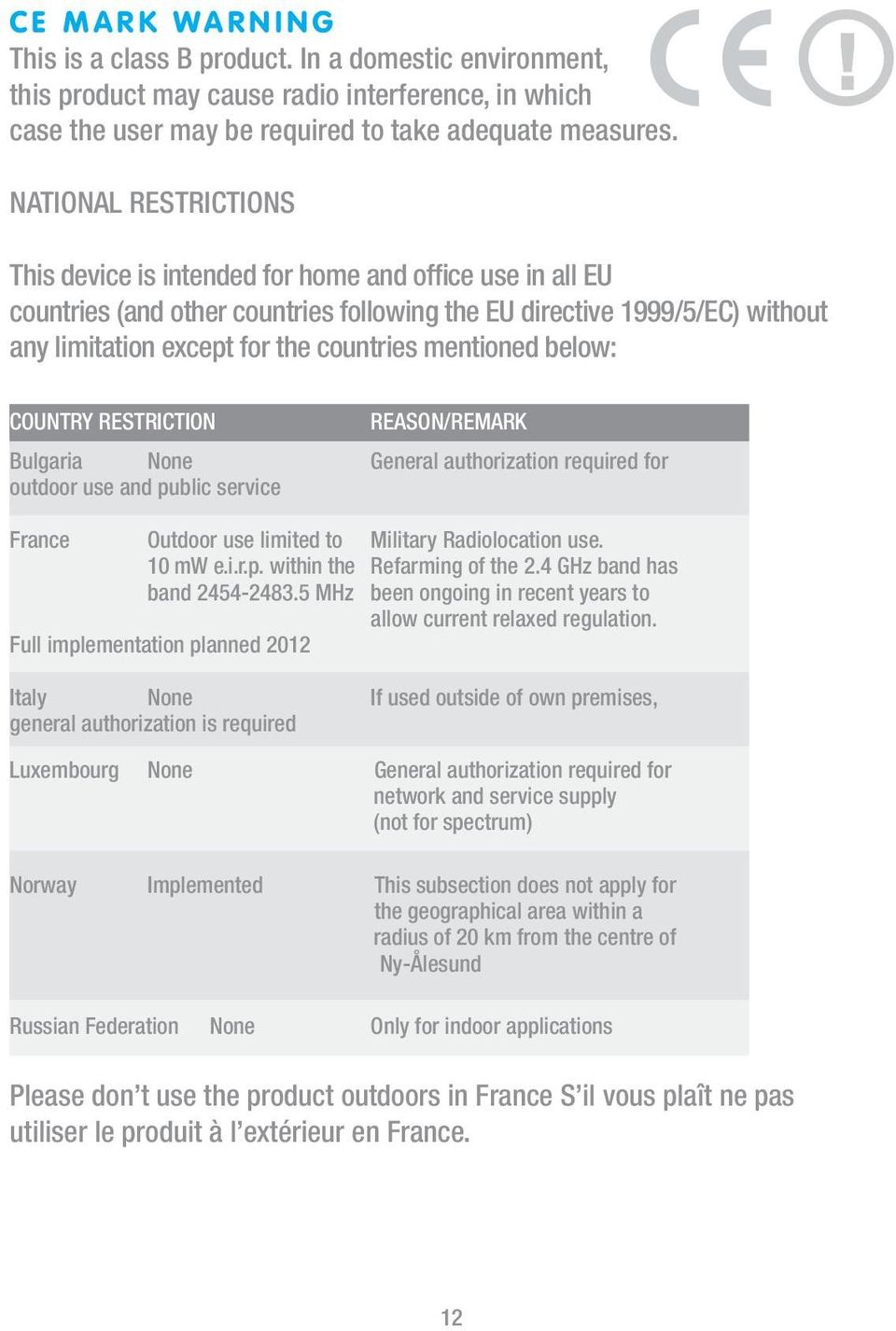

12 CE MARK WARNING This is a class B product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. NATIONAL RESTRICTIONS This device is intended for home and office use in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: COUNTRY RESTRICTION REASON/REMARK Bulgaria None General authorization required for outdoor use and public service France Outdoor use limited to Military Radiolocation use. 10 mw e.i.r.p. within the Refarming of the 2.4 GHz band has band MHz been ongoing in recent years to allow current relaxed regulation. Full implementation planned 2012 Italy None If used outside of own premises, general authorization is required Luxembourg None General authorization required for network and service supply (not for spectrum) Norway Implemented This subsection does not apply for the geographical area within a radius of 20 km from the centre of Ny-Ålesund Russian Federation None Only for indoor applications Please don t use the product outdoors in France S il vous plaît ne pas utiliser le produit à l extérieur en France. 12

mentioned below: COUNTRY RESTRICTION REASON/REMARK Bulgaria None General authorization required for outdoor use and public service France Outdoor use limited to Military Radiolocation use. 10 mw e.i.r.p. within the Refarming of the 2.

13 FCC STATEMENT This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/ TV technician for help. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference. 2) This device must accept any interference received, including interference that may cause undesired operation. 13

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

14 Any changes or modifications not expressly approved by the party responsible for compliance could void the user s authority to operate the equipment. FCC RF RADIATION EXPOSURE STATEMENT: This device has been tested for compliance with FCC RF Exposure (SAR) limits in the typical laptop computer configuration and this device can be used in desktop or laptop computers. This device cannot be used with handheld PDAs (personal digital assistants). This device and its antenna must not be co-located or operated in conjunction with any other antenna or transmitter. SAR measurements are based on a 5mm spacing from the body and that compliance is achieved at that distance. 14

device can be used in desktop or laptop computers. This device cannot be used with handheld PDAs (personal digital assistants).

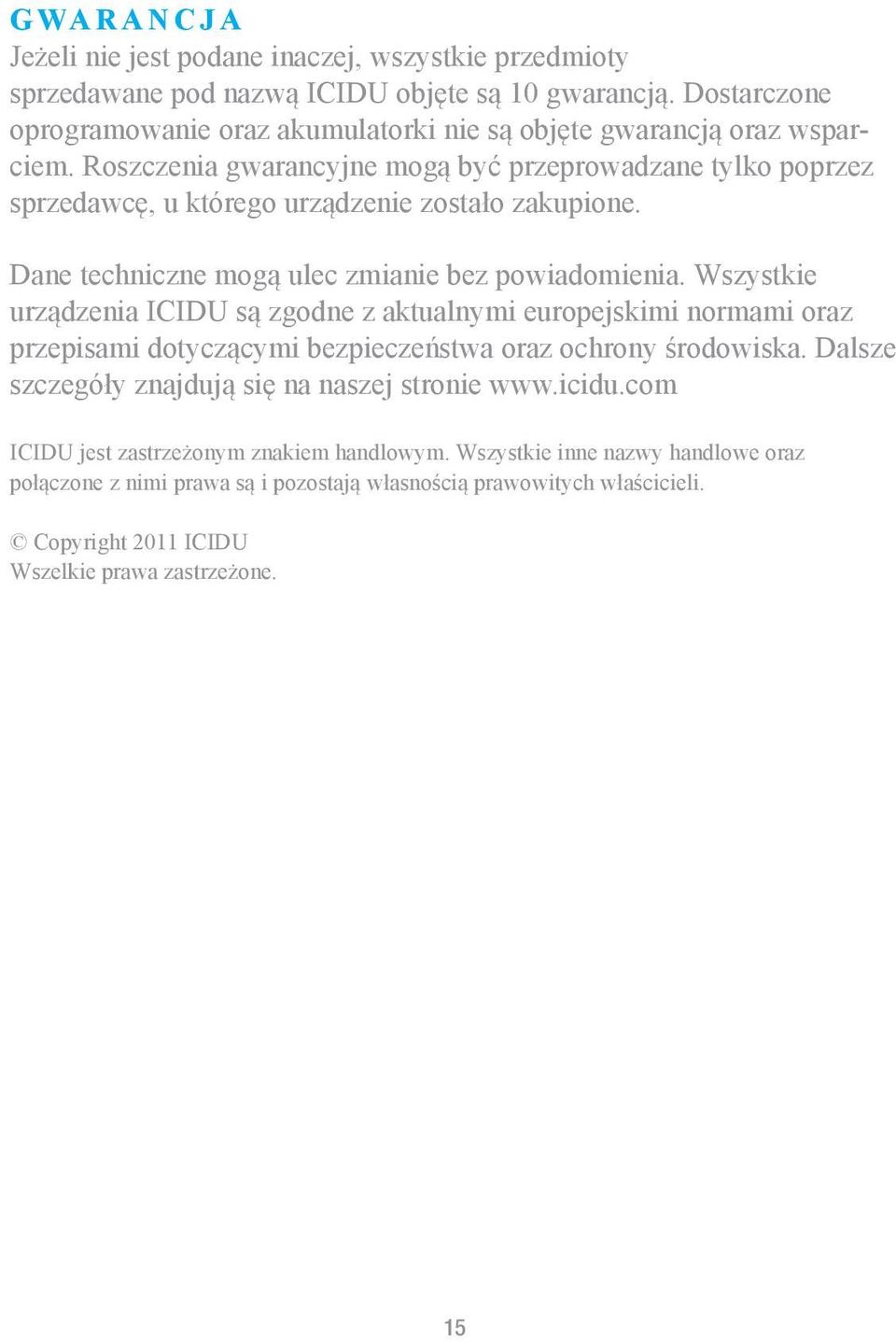

15 GWARANCJA Jeżeli nie jest podane inaczej, wszystkie przedmioty sprzedawane pod nazwą ICIDU objęte są 10 gwarancją. Dostarczone oprogramowanie oraz akumulatorki nie są objęte gwarancją oraz wsparciem. Roszczenia gwarancyjne mogą być przeprowadzane tylko poprzez sprzedawcę, u którego urządzenie zostało zakupione. Dane techniczne mogą ulec zmianie bez powiadomienia. Wszystkie urządzenia ICIDU są zgodne z aktualnymi europejskimi normami oraz przepisami dotyczącymi bezpieczeństwa oraz ochrony środowiska. Dalsze szczegóły znajdują się na naszej stronie ICIDU jest zastrzeżonym znakiem handlowym. Wszystkie inne nazwy handlowe oraz połączone z nimi prawa są i pozostają własnością prawowitych właścicieli. Copyright 2011 ICIDU Wszelkie prawa zastrzeżone. 15

Roszczenia gwarancyjne mogą być przeprowadzane tylko poprzez sprzedawcę, u którego urządzenie zostało zakupione. Dane techniczne mogą ulec zmianie bez powiadomienia.

16 3
