HP Instrukcja szybkiej instalacji / v1.0

Transkrypt

1 HP-5102 Instrukcja szybkiej instalacji / v1.0

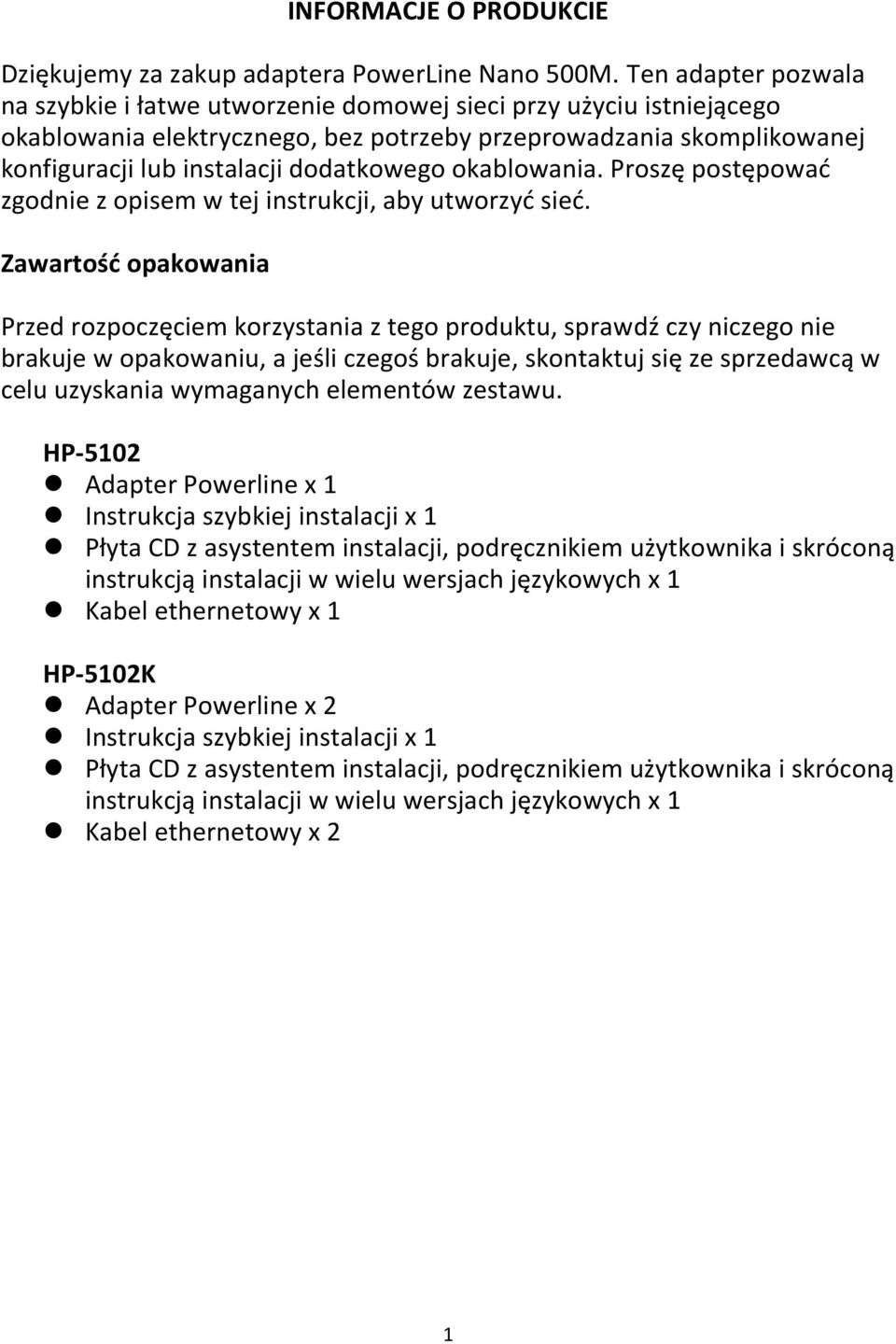

2 INFORMACJE O PRODUKCIE Dziękujemy za zakup adaptera PowerLine Nano 500M. Ten adapter pozwala na szybkie i łatwe utworzenie domowej sieci przy użyciu istniejącego okablowania elektrycznego, bez potrzeby przeprowadzania skomplikowanej konfiguracji lub instalacji dodatkowego okablowania. Proszę postępowad zgodnie z opisem w tej instrukcji, aby utworzyd sied. Zawartość opakowania Przed rozpoczęciem korzystania z tego produktu, sprawdź czy niczego nie brakuje w opakowaniu, a jeśli czegoś brakuje, skontaktuj się ze sprzedawcą w celu uzyskania wymaganych elementów zestawu. HP-5102 Adapter Powerline x 1 Instrukcja szybkiej instalacji x 1 Płyta CD z asystentem instalacji, podręcznikiem użytkownika i skróconą instrukcją instalacji w wielu wersjach językowych x 1 Kabel ethernetowy x 1 HP-5102K Adapter Powerline x 2 Instrukcja szybkiej instalacji x 1 Płyta CD z asystentem instalacji, podręcznikiem użytkownika i skróconą instrukcją instalacji w wielu wersjach językowych x 1 Kabel ethernetowy x 2 1

3 Informacje o produkcie Dioda LED LAN PLC PWR Stan Zielona Migająca Wyłączona Czerwona/zielona Wyłączona Zielona Wyłączona Opis Port LAN jest podłączony Aktywnośd w sieci lokalnej (LAN)(przesyłanie danych) Port LAN nie jest podłączony Zielona dioda świeci światłem stałym, a czerwona dioda pulsuje, kiedy urządzenie wykrywa połączenie typu Powerline. Zielona dioda świeci światłem stałym, a czerwona dioda miga szybko, gdy przez połączenie typu Powerline przesyłane są dane. Nie wykryto innego urządzenia PLC Zasilanie włączone Zasilanie wyłączone Uwaga: Urządzenie przełączy się w tryb gotowości, a wszystkie diody LED zgasną, po upływie 5 sekund przerwy w przesyłaniu danych, także gdy kabel Ethernet jest odłączony. Dioda LED zasilania (Power) będzie migad co 15 sekund. 2

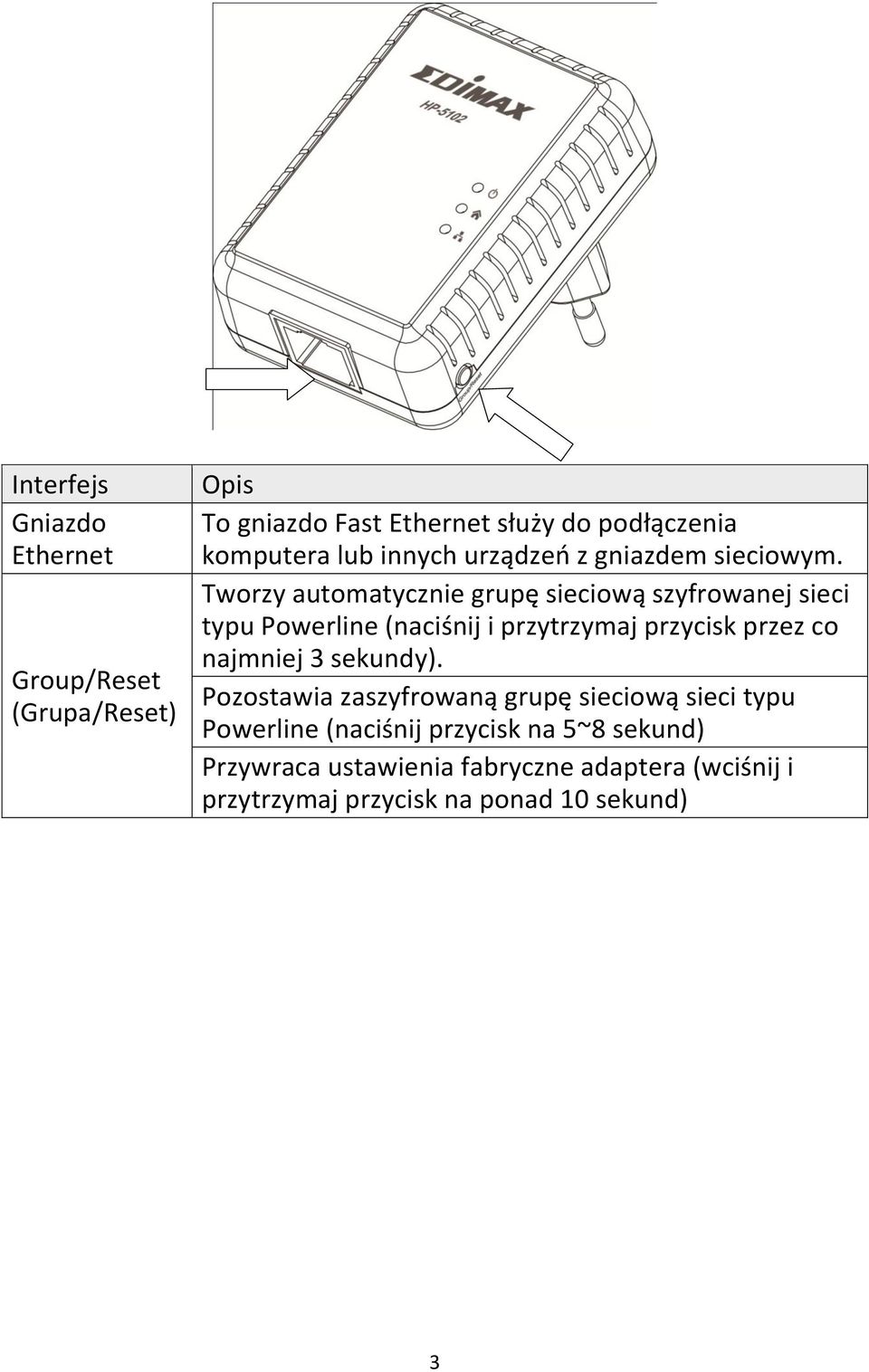

4 Interfejs Gniazdo Ethernet Group/Reset (Grupa/Reset) Opis To gniazdo Fast Ethernet służy do podłączenia komputera lub innych urządzeo z gniazdem sieciowym. Tworzy automatycznie grupę sieciową szyfrowanej sieci typu Powerline (naciśnij i przytrzymaj przycisk przez co najmniej 3 sekundy). Pozostawia zaszyfrowaną grupę sieciową sieci typu Powerline (naciśnij przycisk na 5~8 sekund) Przywraca ustawienia fabryczne adaptera (wciśnij i przytrzymaj przycisk na ponad 10 sekund) 3

5 Instalacja sprzętu PIERWSZE KROKI 1. Zawsze podłączaj adapter Powerline bezpośrednio do gniazdka zasilania. Nigdy nie podłączaj go do rozgałęzieo z wieloma gniazdkami, listwy zasilania lub zasilacza typu UPS. 2. Zwród uwagę, że adaptery Powerline o szybkości przesyłu 200 Mb/s (seria Edimax HP-200x) oraz 500 Mb/s (seria Edimax HP-500x) mogą komunikowad się bezpośrednio ze sobą. Adaptery typu Powerline 200 Mb/s oraz 500 Mb/s można używad z tym samym okablowaniem elektrycznym w gospodarstwie domowym co adaptery Poerline o szybkości 14 Mb/s i 85 Mb/s (seria Edimax HP-85XX) bez zakłóceo, ale te adaptery nie są wstanie komunikowad się bezpośrednio z adapterami 14 Mb/s oraz 85 Mb/s. 4

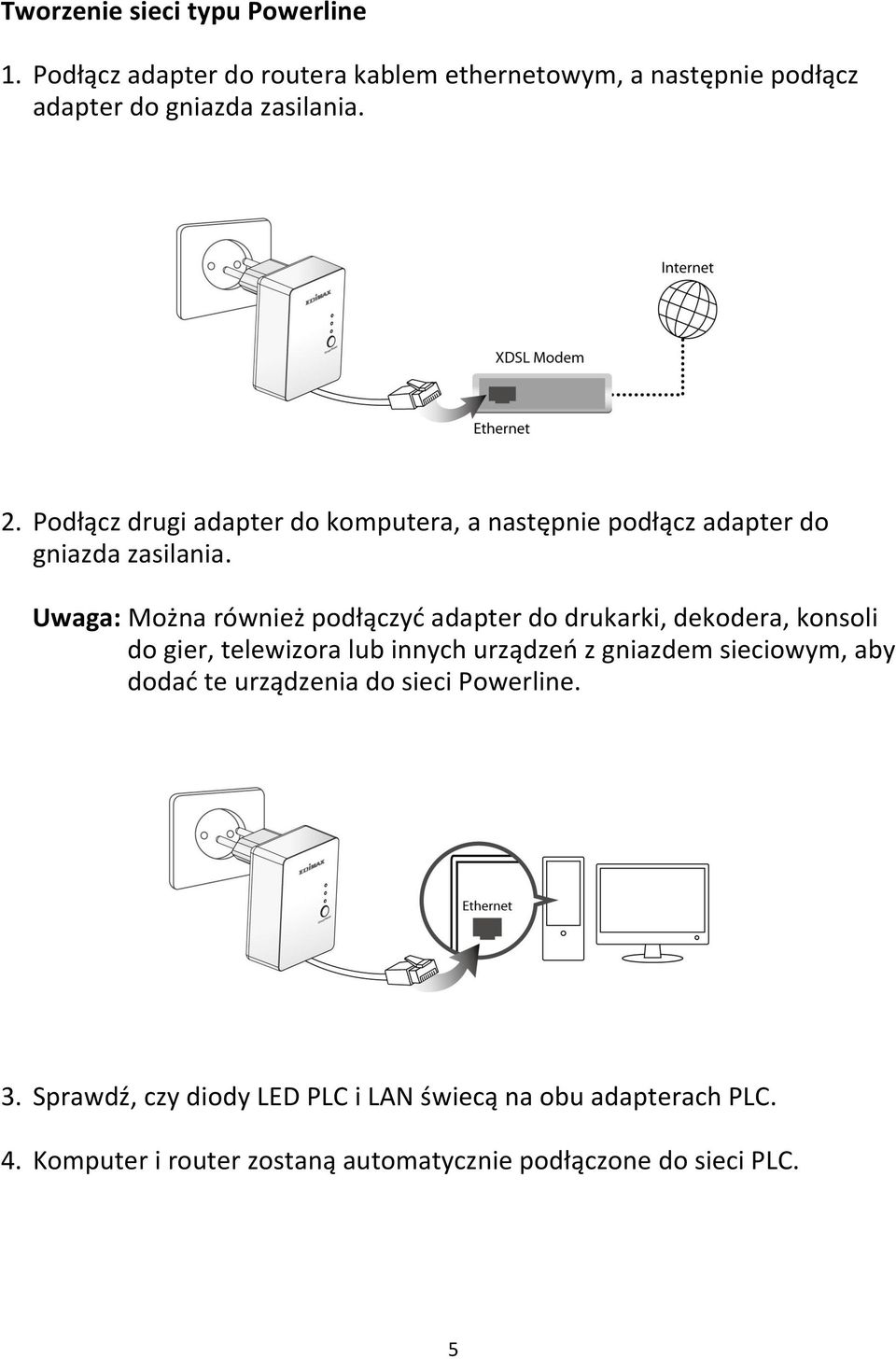

6 Tworzenie sieci typu Powerline 1. Podłącz adapter do routera kablem ethernetowym, a następnie podłącz adapter do gniazda zasilania. 2. Podłącz drugi adapter do komputera, a następnie podłącz adapter do gniazda zasilania. Uwaga: Można również podłączyd adapter do drukarki, dekodera, konsoli do gier, telewizora lub innych urządzeo z gniazdem sieciowym, aby dodad te urządzenia do sieci Powerline. 3. Sprawdź, czy diody LED PLC i LAN świecą na obu adapterach PLC. 4. Komputer i router zostaną automatycznie podłączone do sieci PLC. 5

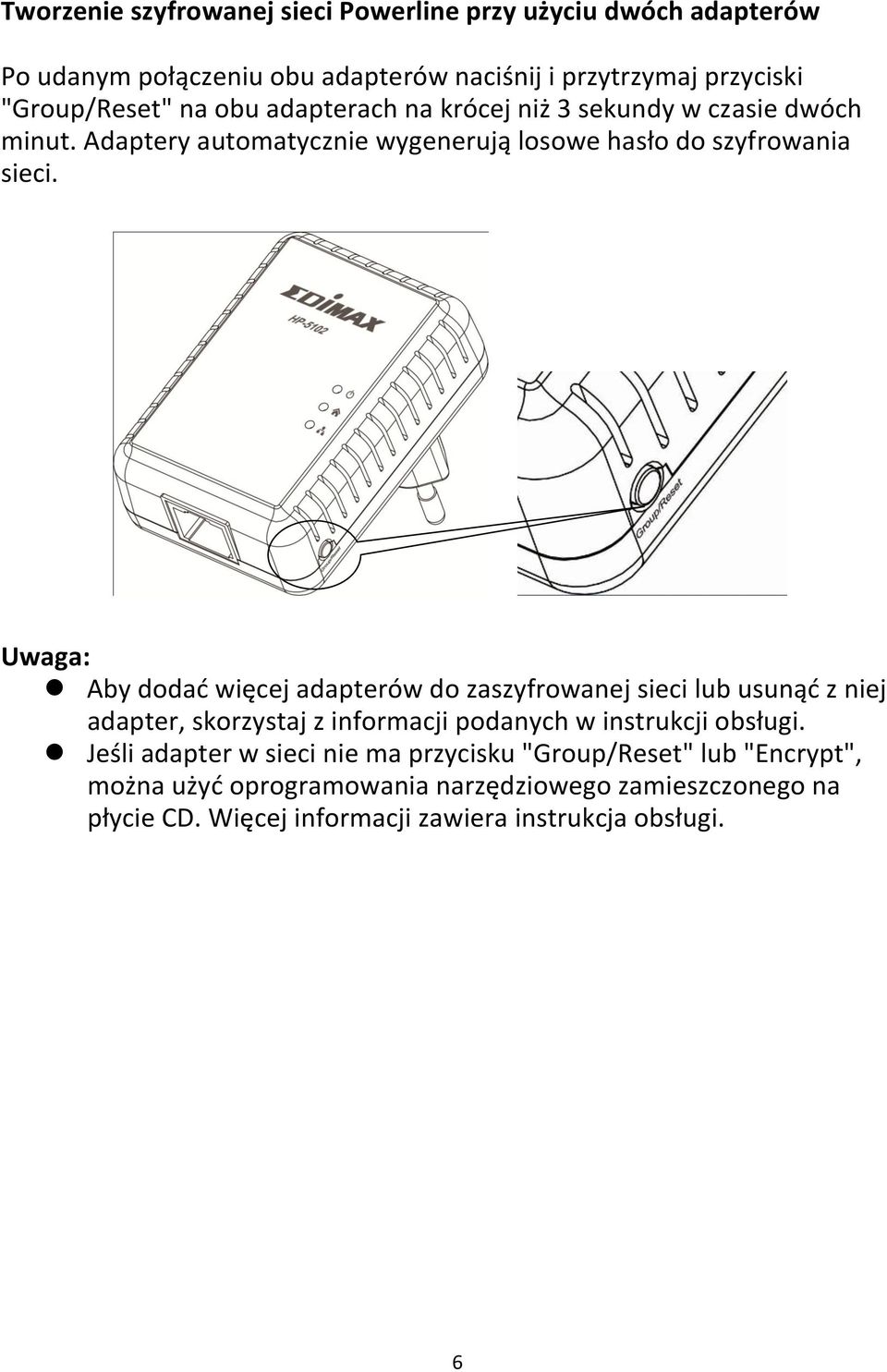

7 Tworzenie szyfrowanej sieci Powerline przy użyciu dwóch adapterów Po udanym połączeniu obu adapterów naciśnij i przytrzymaj przyciski "Group/Reset" na obu adapterach na krócej niż 3 sekundy w czasie dwóch minut. Adaptery automatycznie wygenerują losowe hasło do szyfrowania sieci. Uwaga: Aby dodad więcej adapterów do zaszyfrowanej sieci lub usunąd z niej adapter, skorzystaj z informacji podanych w instrukcji obsługi. Jeśli adapter w sieci nie ma przycisku "Group/Reset" lub "Encrypt", można użyd oprogramowania narzędziowego zamieszczonego na płycie CD. Więcej informacji zawiera instrukcja obsługi. 6

8 COPYRIGHT Copyright Edimax Technology Co., Ltd. all rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or by any means, electronic, mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written permission from Edimax Technology Co., Ltd. Edimax Technology Co., Ltd. makes no representations or warranties, either expressed or implied, with respect to the contents hereof and specifically disclaims any warranties, merchantability, or fitness for any particular purpose. Any software described in this manual is sold or licensed as is. Should the programs prove defective following their purchase, the buyer (and not this company, its distributor, or its dealer) assumes the entire cost of all necessary servicing, repair, and any incidental or consequential damages resulting from any defect in the software. Edimax Technology Co., Ltd. reserves the right to revise this publication and to make changes from time to time in the contents hereof without the obligation to notify any person of such revision or changes. The product you have purchased and the setup screen may appear slightly different from those shown in this QIG. For more information about this product, please refer to the user manual on the CD-ROM. The software and specifications are subject to change without notice. Please visit our website for updates. All brand and product names mentioned in this manual are trademarks and/or registered trademarks of their respective holders. Edimax Technology Co., Ltd. Add: No. 3, Wu-Chuan 3rd Rd., Wu-Ku Industrial Park, New Taipei City, Taiwan Tel: sales@edimax.com.tw 7

9 Federal Communication Commission Interference Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. 8

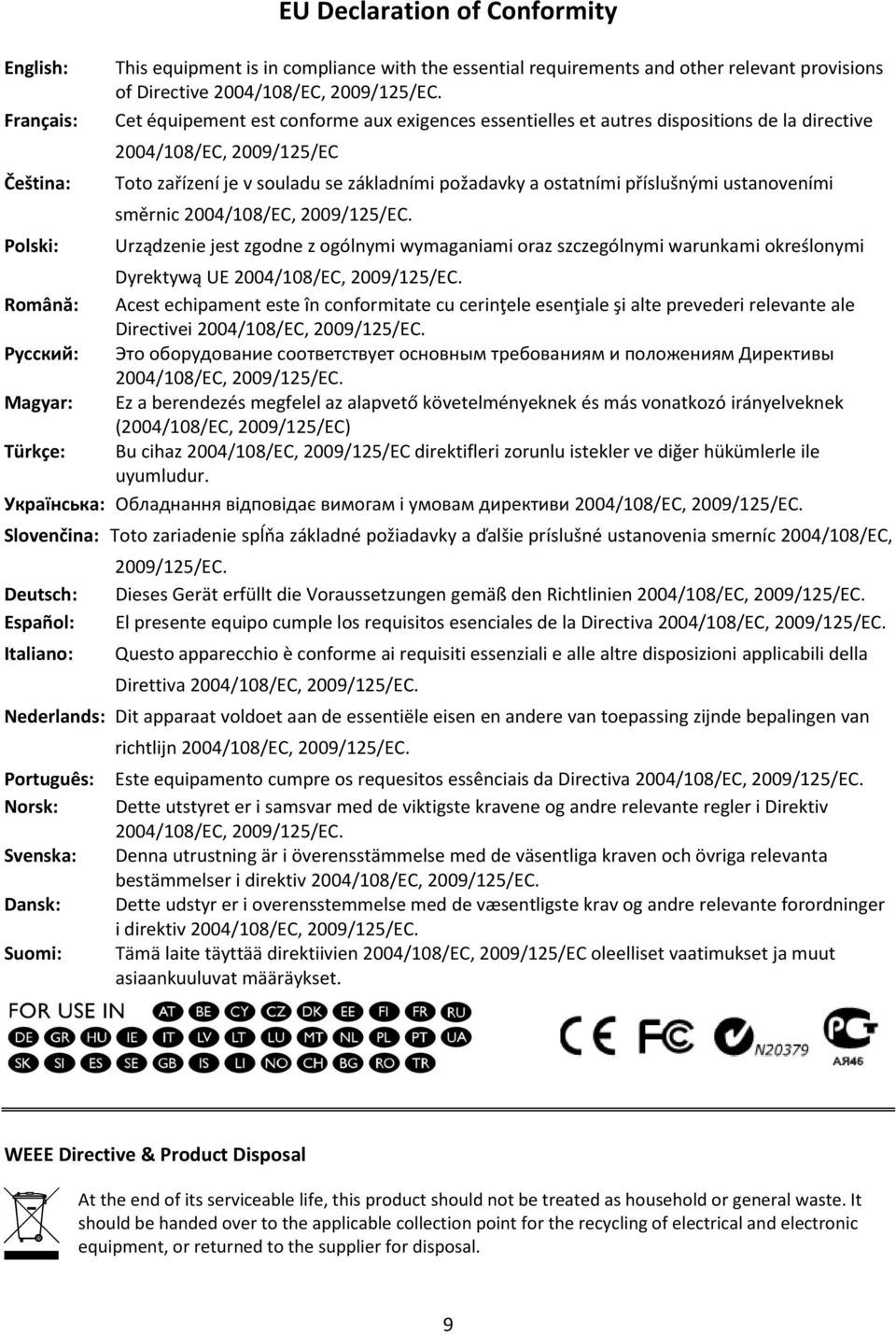

10 English: Français: Čeština: Polski: EU Declaration of Conformity This equipment is in compliance with the essential requirements and other relevant provisions of Directive 2004/108/EC, 2009/125/EC. Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2004/108/EC, 2009/125/EC Toto zařízení je v souladu se základními požadavky a ostatními příslušnými ustanoveními směrnic 2004/108/EC, 2009/125/EC. Urządzenie jest zgodne z ogólnymi wymaganiami oraz szczególnymi warunkami określonymi Dyrektywą UE 2004/108/EC, 2009/125/EC. Română: Acest echipament este în conformitate cu cerinţele esenţiale şi alte prevederi relevante ale Directivei 2004/108/EC, 2009/125/EC. Русский: Это оборудование соответствует основным требованиям и положениям Директивы 2004/108/EC, 2009/125/EC. Magyar: Ez a berendezés megfelel az alapvető követelményeknek és más vonatkozó irányelveknek (2004/108/EC, 2009/125/EC) Türkçe: Bu cihaz 2004/108/EC, 2009/125/EC direktifleri zorunlu istekler ve diğer hükümlerle ile uyumludur. Українська: Обладнання відповідає вимогам і умовам директиви 2004/108/EC, 2009/125/EC. Slovenčina: Toto zariadenie spĺpa základné požiadavky a ďalšie príslušné ustanovenia smerníc 2004/108/EC, Deutsch: Español: Italiano: 2009/125/EC. Dieses Gerät erfüllt die Voraussetzungen gemäß den Richtlinien 2004/108/EC, 2009/125/EC. El presente equipo cumple los requisitos esenciales de la Directiva 2004/108/EC, 2009/125/EC. Questo apparecchio è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva 2004/108/EC, 2009/125/EC. Nederlands: Dit apparaat voldoet aan de essentiële eisen en andere van toepassing zijnde bepalingen van Português: Norsk: Svenska: Dansk: Suomi: richtlijn 2004/108/EC, 2009/125/EC. Este equipamento cumpre os requesitos essênciais da Directiva 2004/108/EC, 2009/125/EC. Dette utstyret er i samsvar med de viktigste kravene og andre relevante regler i Direktiv 2004/108/EC, 2009/125/EC. Denna utrustning är i överensstämmelse med de väsentliga kraven och övriga relevanta bestämmelser i direktiv 2004/108/EC, 2009/125/EC. Dette udstyr er i overensstemmelse med de væ sentligste krav og andre relevante forordninger i direktiv 2004/108/EC, 2009/125/EC. Tämä laite täyttää direktiivien 2004/108/EC, 2009/125/EC oleelliset vaatimukset ja muut asiaankuuluvat määräykset. WEEE Directive & Product Disposal At the end of its serviceable life, this product should not be treated as household or general waste. It should be handed over to the applicable collection point for the recycling of electrical and electronic equipment, or returned to the supplier for disposal. 9
