1 AC1200 Long Range Wi Fi Dual Band PCI E Adapter EW 7822PIC Instrukcja Szybkiej Instalacji / v1.0

2 Spis treści I. Informacje o produkcie... 1 I 1. Zawartość opakowania... 1 I 2. Stan wskaźnika LED... 1 I 3. Wymagania systemowe... 1 II. Instalacja urządzenia... 2 III. Kreator konfiguracji... 4 III 1. Instalacja sterowników... 4 III 2. Odinstalowanie sterowników... 8 III 2 1. Windows XP/Vista/ III 2 2. Windows 8/ IV. Użytkowanie karty sieciowej... 9 V. Rozwiązywanie problemów... 10

3 Multi Language Quick Installation Guide (QIG) on the CD Čeština: Českého průvodce rychlou instalací naleznete na přiloženém CD s ovladači. Deutsch: Finden Sie bitte das deutsche S.A.L. beiliegend in der Treiber CD. Español: Incluido en el CD el G.R.I. en Español. Français: Veuillez trouver l français G.I.R ci joint dans le CD. Italiano: Incluso nel CD il Q.I.G. in Italiano. Magyar: A magyar telepítési útmutató megtalálható a mellékelt CD n. Nederlands: De nederlandse Q.I.G. treft u aan op de bijgesloten CD. Polski: Skrócona instrukcja instalacji w języku polskim znajduje się na załączonej płycie CD. Português: Incluído no CD o G.I.R. em Portugues. Русский: Найдите Q.I.G. на pусскoм языке на приложеном CD. Türkçe: Ürün ile beraber gelen CD içinde Türkçe Hızlı Kurulum Kılavuzu'nu bulabilirsiniz. Українська: Для швидкого налаштування Вашого пристрою, будь ласка, ознайомтесь з інструкцією на CD. Romȃnă: Ghid de instalare Rapidă ȋn limba Romȃnă ȋn interiorul CD ului.

4 I. Informacje o produkcie EW 7822PIC to karta sieci bezprzewodowej PCIe pracująca w standardzie 11ac i obsługująca pasma 2.4GHz oraz 5GHz, przeznaczona do komputerów osobistych. I 1. Zawartość opakowania EW 7822PIC Podstawa Antenowa 2x Anteny CD ROM Instrukcja Szybkiej Instalacji Śledź Low Profile I 2. Stan wskaźnika LED Stan Miga Opis Aktywność Wi Fi: nadaje lub odbiera dane. I 3. Wymagania systemowe Windows XP/Vista/7/8/8.1 Dysk twardy: 100MB Napęd CD ROM Wolne gniazdo PCIe 1

5 II. Instalacja urządzenia 1. Wyłącz komputer, wyciągnij jego zasilanie z gniazdka, a następnie zdemontuj obudowę. Jeżeli nie masz pewności jak zdemontować obudowę i znaleźć gniazdo PCIe, sprawdź w instrukcji użytkownika Twojego komputera. 2. Umieść kartę sieci bezprzewodowej w pustym gnieździe PCIe. W opakowaniu znajdziesz też śledź Low Profile. 2

6 3. Ponownie zamontuj obudowę komputera I przykręć załączone anteny bezpośrednio do karty sieci bezprzewodowej, lub skorzystaj z załączonej podstawki antenowej. 4. Jeżeli to konieczne, możesz dostosować położenie anten, aby poprawić odbiór sieci bezprzewodowej. 3

7 III. Kreator konfiguracji III 1. Instalacja sterowników 1. Włącz komputer. Jeżeli pojawi się okno Windowsa Znaleziono Nowe Urządzenie, zamknij je. 2. Włóż do napędu CD Twojego komputera załączoną płytę CD ROM. Możesz też pobrać kreator konfiguracji ze strony internetowej Edimax. 3. Otworzy się pokazany poniżej kreator konfiguracji. Aby kontynuować, kliknij na zdjęciu Twojej bezprzewodowej karty sieciowej. Jeżeli płyta CD nie uruchomi automatycznie kreatora, albo jeżeli pobierałeś go z naszej strony, odszukaj folder Autorun. 4

8 4. Kliknij Zainstaluj sterowniki aby to zrobić. 5

9 5. Poczekaj aż kreator konfiguracji przygotuje się do zainstalowania sterowników. 6. Kliknij Dalej aby zainstalować sterownik. 6

10 7. Poczekaj aż sterownik się zainstaluje. 8. Gdy instalacja dobiegnie końca, wybierz, czy chcesz uruchomić komputer ponownie teraz, czy później, a następnie kliknij Zakończ. 9. Po ponownym uruchomieniu komputera będziesz mógł normalnie łączyć się z dostępnymi sieciami bezprzewodowymi. Dalsze wskazówki jak to zrobić znajdziesz w sekcji IV. Użytkowanie karty sieciowej. 7

11 III 2. Odinstalowanie sterowników III 2 1. Windows XP/Vista/7 1. Przejdź do Start > Programy > Edimax Wireless LAN > Uninstall. 2. Postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Narzędzie deinstalacji przeprowadzi Cię przez procedurę. III 2 2. Windows 8/ Kliknij prawym przyciskiem myszy gdziekolwiek na ekranie Start, potem kliknij ikonę Wszystkie aplikacje znajdującą się w prawym dolnym rogu ekranu. 2. Znajdź kategorię Edimax Wireless LAN I wybierz Uninstall, a następnie postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. 8

12 IV. Użytkowanie karty sieciowej Po zainstalownaiu sterowników, możesz połączyć się normalnie z siecią bezprzewodową. Poniżej znajduje się przykład jak to zrobić korzystając z systemu Windows Vista. Procedura może być nieco inna dla innych wersji systemu Windows. 1. Kliknij ikonę sieci (przykłady poniżej) w zasobniku systemowym i wybierz Połącz sięz siecią. 2. Odszukaj nazwę Twojej sieci bezprzewodowej, a następnie kliknij Połącz. Jeżeli Twoja sieć bezprzewodowa zabezpieczona jest hasłem, program poprosi Cię o podanie go. 3. Po prawidłowym wprowadzeniu hasła, połączysz się ze swoją siecią bezprzewodową. 9

13 V. Rozwiązywanie problemów 1. Prędkość mojej sieci bezprzewodowej wydaje się niska, lub daleka od prędkości standardu ac. a. Prędkości typowe dla standardu ac można osiągnąć tylko łącząc się z routerem ac. b. Być może przyczyną jest prędkość Twojego łącza internetowego, a nie prędkość Twojej sieci lokalnej. Prędkość Twojego łącza ograniczona jest do tego, co może zapewnić Twój dostawca. Strony internetowe takie jak test.net testują prędkość Internetu, a nie prędkość Twojej sieci lokalnej. Przesyłanie plików pomiędzy dwoma komputerami lokalnymi powinno wskazać, jaka jest faktyczna prędkość Twojej sieci lokalnej. c. Sprawdź, czy anteny są dobrze przymocowane do złącz antenowych, lub podstawki antenowej. Umieść podstawkę w nieosłoniętej lokacji i odpowiednio ustaw kąt nachylenia anten. 2. Umieściłem kartę PCIe w komputerze i zainstalowałem sterowniki, ale nie mogę połączyć się z żadną siecią bezprzewodową. a. Przejdź do panelu sterowania I odinstaluj sterownik do EW 7822PIC. Upewnij się, że wszystkie Twoje programy antywirusowe są wyłączone, a następnie ponownie zainstaluj sterownik. 10

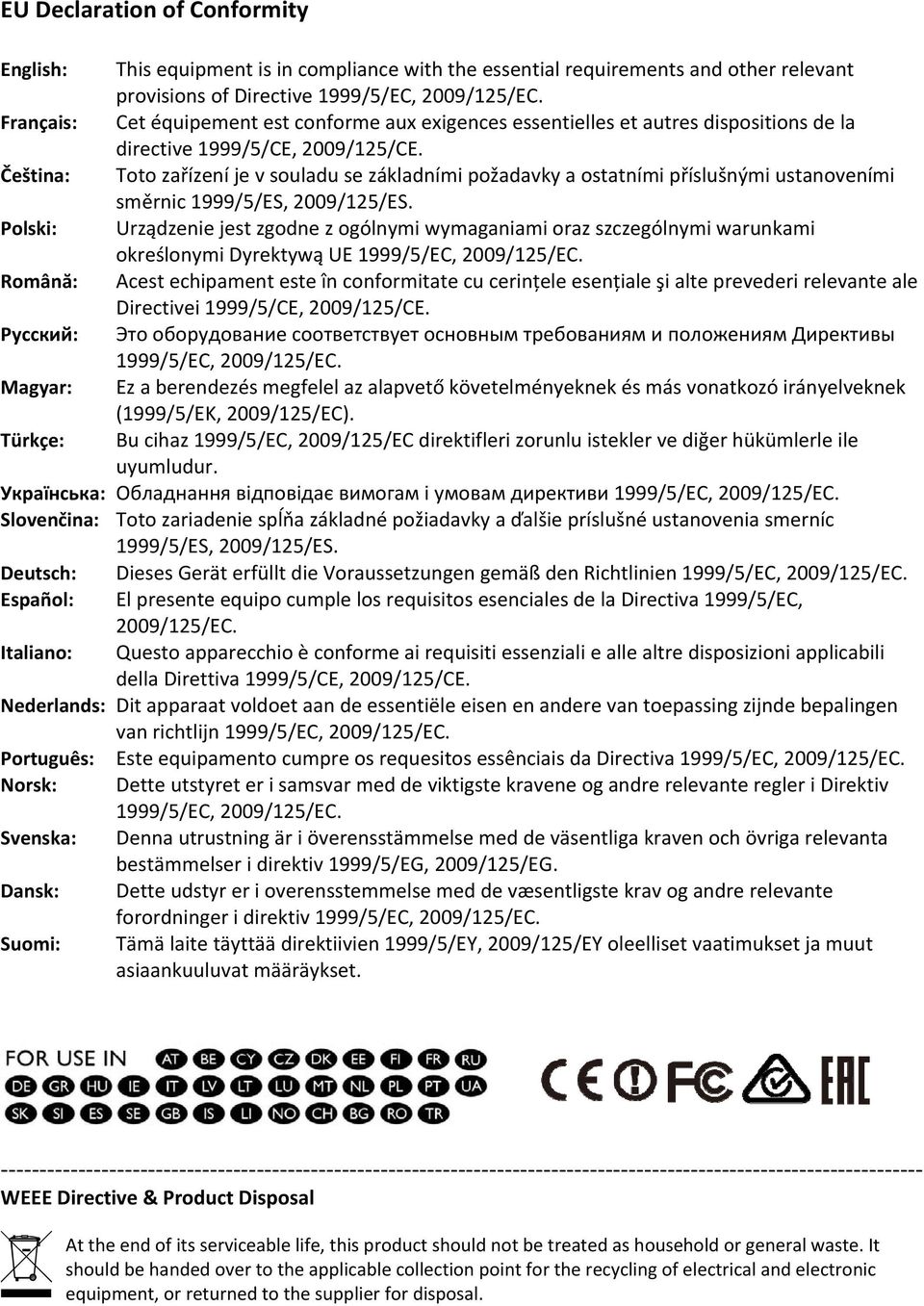

14 COPYRIGHT Copyright Edimax Technology Co., Ltd. all rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language or computer language, in any form or by any means, electronic, mechanical, magnetic, optical, chemical, manual or otherwise, without the prior written permission from Edimax Technology Co., Ltd. Edimax Technology Co., Ltd. makes no representations or warranties, either expressed or implied, with respect to the contents hereof and specifically disclaims any warranties, merchantability, or fitness for any particular purpose. Any software described in this manual is sold or licensed as is. Should the programs prove defective following their purchase, the buyer (and not this company, its distributor, or its dealer) assumes the entire cost of all necessary servicing, repair, and any incidental or consequential damages resulting from any defect in the software. Edimax Technology Co., Ltd. reserves the right to revise this publication and to make changes from time to time in the contents hereof without the obligation to notify any person of such revision or changes. The product you have purchased and the setup screen may appear slightly different from those shown in this QIG. The software and specifications are subject to change without notice. Please visit our website for updates. All brand and product names mentioned in this manual are trademarks and/or registered trademarks of their respective holders.

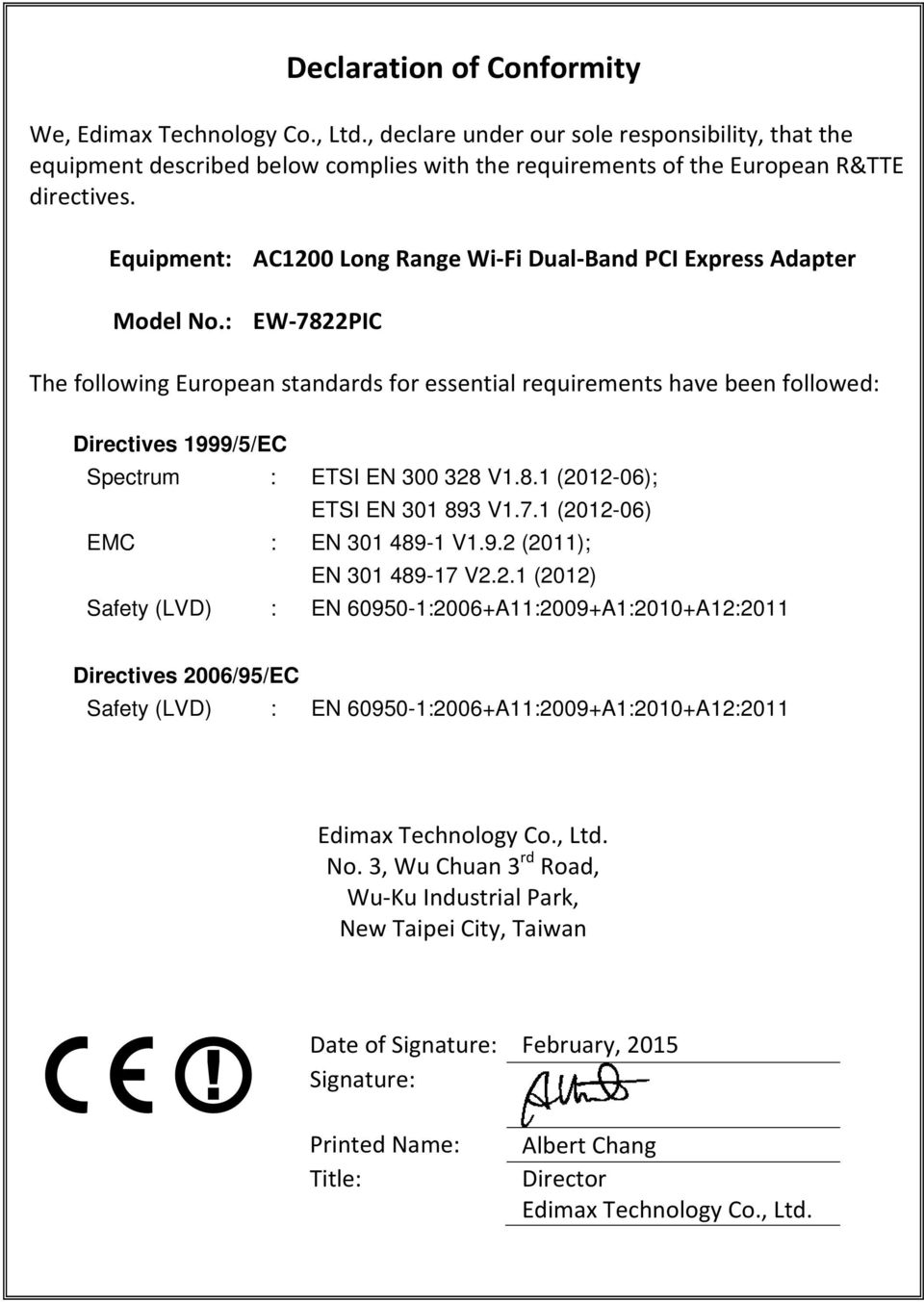

15 Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: 1. Reorient or relocate the receiving antenna. 2. Increase the separation between the equipment and receiver. 3. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. 4. Consult the dealer or an experienced radio technician for help. FCC Caution This device and its antenna must not be co located or operating in conjunction with any other antenna or transmitter. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any changes or modifications not expressly approved by the party responsible for compliance could void the authority to operate equipment. Federal Communications Commission (FCC) Radiation Exposure Statement This equipment complies with FCC radiation exposure set forth for an uncontrolled environment. In order to avoid the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be less than 2.5cm (1 inch) during normal operation. Federal Communications Commission (FCC) RF Exposure Requirements This EUT is compliance with SAR for general population/uncontrolled exposure limits in ANSI/IEEE C and had been tested in accordance with the measurement methods and procedures specified in OET Bulletin 65 Supplement C. The equipment version marketed in US is restricted to usage of the channels 1 11 only. This equipment is restricted to indoor use when operated in the 5.15 to 5.25 GHz frequency range. R&TTE Compliance Statement This equipment complies with all the requirements of DIRECTIVE 1999/5/EC OF THE EUROPEAN PARLIAMENT AND THE COUNCIL of March 9, 1999 on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity (R&TTE). The R&TTE Directive repeals and replaces in the directive 98/13/EEC (Telecommunications Terminal Equipment and Satellite Earth Station Equipment) As of April 8, Safety This equipment is designed with the utmost care for the safety of those who install and use it. However, special attention must be paid to the dangers of electric shock and static electricity when working with electrical equipment. All guidelines of this and of the computer manufacture must therefore be allowed at all times to ensure the safe use of the equipment. EU Countries Intended for Use The ETSI version of this device is intended for home and office use in Austria, Belgium, Bulgaria, Cyprus, Czech, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Turkey, and United Kingdom. The ETSI version of this device is also authorized for use in EFTA member states: Iceland, Liechtenstein, Norway, and Switzerland. EU Countries Not Intended for Use None.
