Urządzenie wielofunkcyjne przeznaczone do zabawy dla dzieci młodszych, w skład którego wchodzą następujące elementy:

Transkrypt

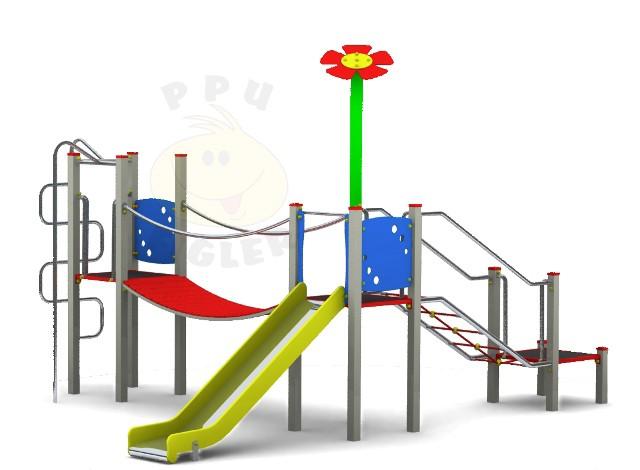

1 ZESTAWIENIE URZĄDZEŃ 1. ZESTAWY ZABAWOWE 1.1. ZESTAW ZABAWOWY DLA DZIECI MŁODSZYCH Urządzenie wielofunkcyjne przeznaczone do zabawy dla dzieci młodszych, w skład którego wchodzą następujące elementy: 1. wieża bez dachu, wysokość podestu 100 cm - 1 szt. 2. ślizg nierdzewny - 1 szt. 3. wejście linowe z podestem - 1 szt. 4. wieża bez dachu z kwiatkiem, wysokość podestu 100 cm - 1 szt. 5. zjazd strażacki - 1 szt. 6. wejście strażackie - 1 szt. 7. trap przejściowy wklęsły stały - 1 szt. DANE TECHNICZNE wymiary urządzenia: 460x380x280 cm wymiary strefy bezpieczeństwa: 810x700 cm przedział wiekowy: dzieci młodsze HIC wysokość swobodnego upadku: max 180 cm Konstrukcja stalowa ocynkowana i malowana proszkowo, słupy z profilu o przekroju 70x70mm. Słupy pionowe zabezpieczone kapturkami z tworzywa sztucznego lub stalowymi. Dachy, burty boczne, elementy dekoracyjne wykonane z tworzywa HDPE barwionego w masie, odpornego na uszkodzenia, promieniowanie UV, zabrudzenia, graffiti, utratę koloru. Uchwyty ocynkowane malowane proszkowo. Rura strażacka, elementy wejść, trapów i przeplotni wykonane ze stali nierdzewnej. Liny stalowo polipropylenowe Ø16mm. Podest antypoślizgowy. Ześlizg wykonany z blachy nierdzewnej. 14

2 2. TRAMPOLINY 2.1. TRAMPOLINA 3 x Pi Zestaw trzech trampolin wkopanych w ziemię, zlicowanych z nawierzchnią elastyczną wokół urządzenia. DANE TECHNICZNE wymiary urządzenia: 340 x 370 x -45 cm wymiary strefy bezpieczeństwa: 590 x 620 cm wymiary maty trampoliny: 3 x 120 x 120 cm głębokość posadowienia: -0,45 m przedział wiekowy: bez ograniczeń, zgodnie z karta techniczną produktu HIC wysokość swobodnego upadku: Trampolina przeznaczona do stosowania na placach zabaw o intensywnym użytkowaniu. Urządzenie zawiera: maty wykonane z praktycznie niezniszczalnych poliamidowych elementów, posiadających antypoślizgowe wypustki (nie plecionki z pasów), nawleczonych na stalowe linki w elastycznej otulinie, sprężyny mocujące maty, które są rozmieszczone po obwodzie konstrukcji - każda ze sprężyn łączy się z jedną linką metalową zakończoną specjalnym, wzmocnionym oczkiem (kausza) lub prętem metalowym łączącym elementy maty, co zapobiega przecieraniu się lin podczas ich użytkowania, elastyczne nakładki zakrywające górną część urządzenia wystając kilka centymetrów poza konstrukcję metalową, co zapobiega zakleszczeniu się stopy lub dłoni podczas użytkowania, konstrukcję każdej trampoliny w postaci okrągłej, metalowej skrzyni. 15

3 3. URZĄDZENIA EDUKACYJNE 3.1. PANEL EDUKACYJNY KÓŁKO- KRZYŻYK Wolnostojący panel edukacyjny kółko- krzyżyk. DANE TECHNICZNE wymiary urządzenia: 90x16x125 cm wymiary strefy bezpieczeństwa: 390x316 cm przedział wiekowy: 1-12 lat HIC wysokość swobodnego upadku: Konstrukcja - stal cynkowana i malowana proszkowo, elementy kolorowe z tworzywa HDPE, elementy złączne wystawione na działanie warunków zewnętrznych nierdzewne, natomiast od strony wewnętrznej osłonięte kapturkami z tworzywa sztucznego. 16

4 3. URZĄDZENIA EDUKACYJNE 3.2. PANEL EDUKACYJNY - ZEGAR Wolnostojący panel edukacyjny - zegar. DANE TECHNICZNE wymiary urządzenia: 90x13x125 cm wymiary strefy bezpieczeństwa: 390x313 cm przedział wiekowy: 1-7 lat HIC wysokość swobodnego upadku: Konstrukcja - stal nierdzewna, klamry aluminiowe, elementy kolorowe płyta HDPE. 17

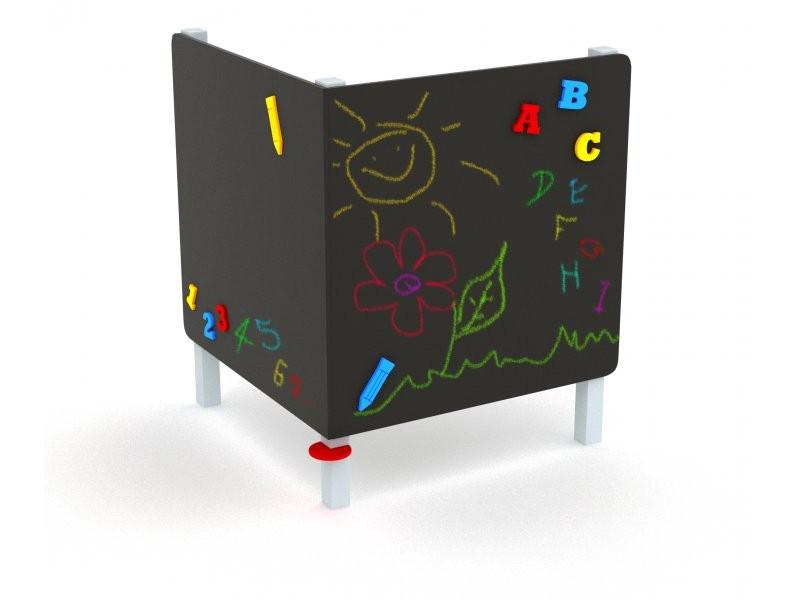

5 3. URZĄDZENIA EDUKACYJNE 3.3. PANEL EDUKACYJNY - TABLICA Wolnostojący panel edukacyjny tablica do rysowania. DANE TECHNICZNE wymiary urządzenia: 125x130x155 cm wymiary strefy bezpieczeństwa: przedział wiekowy: 3-12 lat HIC wysokość swobodnego upadku: Konstrukcja ze stali ocynkowanej i malowanej proszkowo, elementy kolorowe z HDPE, elementy złączne nierdzewne lub osłonięte kapturkami z tworzywa sztucznego. 18

6 4. URZĄDZENIA REKREACYJNE 4.1. ZESTAW ZABAWOWY - DOMEK Urządzenie rekreacyjne (domek) przeznaczone do zabawy dla dzieci młodszych, w skład którego wchodzą następujące elementy: 1. schodki wejściowe 1szt. 2. ślizg nierdzewny - 1 szt. 3. domek z daszkiem, wysokość podestu 59 cm - 1 szt. DANE TECHNICZNE wymiary urządzenia: 259x193x218 cm wymiary strefy bezpieczeństwa: 609x494 cm przedział wiekowy: 1-8 lat HIC wysokość swobodnego upadku: max 59 cm Konstrukcja stalowa ocynkowana i malowana proszkowo. Dachy, ściany boczne, elementy dekoracyjne wykonane z tworzywa HDPE barwionego w masie, odpornego na uszkodzenia, promieniowanie UV, zabrudzenia, graffiti, utratę koloru. Podest i schodki antypoślizgowe. Ześlizg wykonany z blachy nierdzewnej. 19

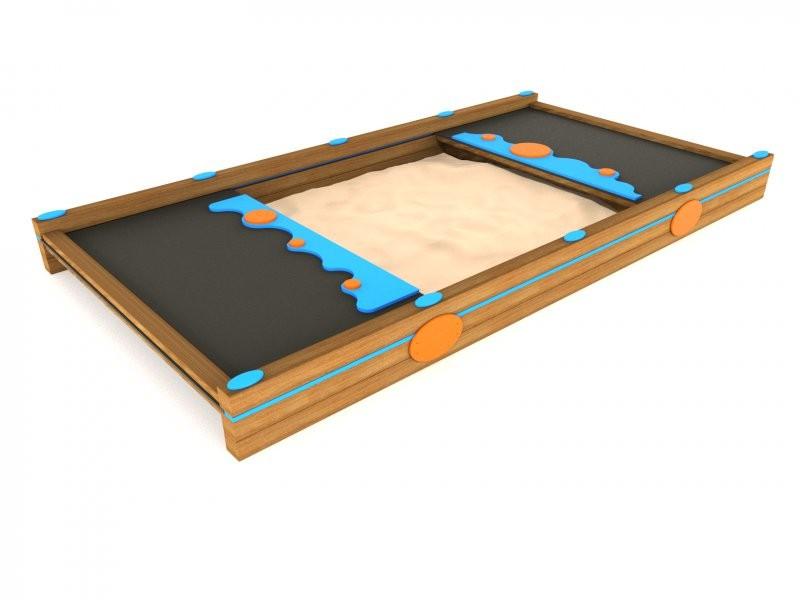

7 5. PIASKOWNICE 5.1. PIASKOWNICA ZAMYKANA ECO Piaskownica zamykana Eco z przesuwaną pokrywą wykonaną z płyty HDPE. Zamknięcie chroni piasek przed warunkami atmosferycznymi oraz przed zanieczyszczeniem piasku przez zwierzęta. Gdy pokrywa jest rozsunięta może służyć także do siedzenia. DANE TECHNICZNE wymiary urządzenia: 382x203x30cm wymiary strefy bezpieczeństwa: 682x503 cm przedział wiekowy: 1-7 lat HIC wysokość swobodnego upadku: 30cm Piaskownica wykonana z tworzywa HPL, wyposażona w przesuwną pokrywę z płyty HDPE. 20

8 6. HUŚTAWKI WAGOWE 6.1. HUŚTAWKA RÓWNOWAŻNIA dwuosobowa huśtawka wagowa, przeznaczona dla wszystkich dzieci, ćwiczy równowagę wymiary urządzenia (długość x szerokość x wysokość): 280x35x70 cm wymiary strefy bezpieczeństwa: 480x235 cm przedział wiekowy: bez ograniczeń zgodne z kartą techniczną HIC wysokość swobodnego upadku: max 100 cm belka poprzeczna wykonana z profilu metalowego, malowanego proszkowo o przekroju 90x90 mm. Ustój metalowy wykonany z profilu 70x70 mm malowanego proszkowo. Ułożyskowanie niewymagające konserwacji. Siedziska wykonane z tworzywa HDPE o grubości 10 mm. Uchwyty wykonane ze stali ocynkowanej Ø1/2" oraz malowanej proszkowo. Amortyzacja za pomocą opon samochodowych lub gumowych odbojników (w zależności od nawierzchni). 21

9 7. HUŚTAWKI WAHADŁOWE 7.1. HUŚTAWKA PODWÓJNA Dwuosobowa huśtawka wahadłowa, przeznaczona dla dzieci młodszych wyposażona w siedziska z oparciem; ćwiczy równowagę. wymiary urządzenia (długość x szerokość x wysokość): 340x225x270 cm wymiary strefy bezpieczeństwa: 340x690 cm przedział wiekowy: bez ograniczeń zgodne z kartą techniczną HIC wysokość swobodnego upadku: max 130 cm Konstrukcja z profilu stalowego malowanego proszkowo o przekroju kwadratowym 90x90 mm. Łańcuchy wykonane ze stali nierdzewnej Ø6 mm. Siedziska gumowe z wkładem metalowym, atestowane. Ułożyskowania ocykowane ogniowo. Powierzchnie czołowe profili od góry zabezpieczone kapturkami z tworzywa sztucznego. Belka górna wykonana z profilu stalowego o przekroju kwadratowym 70x70 mm ocynkowana ogniowo.

10 8. HUŚTAWKI SPRĘŻYNOWE 8.1. ZABAWKA NA SPRĘŻYNIE 1 - SŁOŃ Zabawka na sprężynie kiwak słoń, jednoosobowa, przeznaczona dla wszystkich dzieci, ćwiczy równowagę. wymiary urządzenia (długość x szerokość x wysokość): 93x23x97 cm wymiary strefy bezpieczeństwa: 290x223 cm przedział wiekowy: bez ograniczeń HIC wysokość swobodnego upadku: max 60 cm Korpus wykonany z wysokowytrzymałego tworzywa HDPE gr. 15 mm. Uchwyty wykonane z tworzywa. Sprężyna Ø180 mm ocynkowana oraz malowana proszkowo. Siedzisko wykonane z tworzywa HDPE gr. 10 mm. Śruby zabezpieczone zaślepkami z tworzywa.

11 8. HUŚTAWKI SPRĘŻYNOWE 8.2. ZABAWKA NA SPRĘŻYNIE 2 - MOTOR Zabawka na sprężynie kiwak motor, jednoosobowa, przeznaczona dla wszystkich dzieci, ćwiczy równowagę. wymiary urządzenia (długość x szerokość x wysokość): 106x23x86 cm wymiary strefy bezpieczeństwa: 290x223 cm przedział wiekowy: bez ograniczeń HIC wysokość swobodnego upadku: max 60 cm Korpus wykonany z wysokowytrzymałego tworzywa HDPE gr. 15 mm. Uchwyty wykonane z tworzywa. Sprężyna Ø180 mm ocynkowana oraz malowana proszkowo. Siedzisko wykonane z tworzywa HDPE gr. 10 mm. Śruby zabezpieczone zaślepkami z tworzywa.

12 9. KOSZYKÓWKA 9.1. ZESTAW DO KOSZYKÓWKI RYSUNEK TECHNICZNY + 2,6/3,05 +/- 0,00 Urządzenie sportowe, przeznaczone do rekreacyjnej gry w koszykówkę. wymiary urządzenia (długość x szerokość x wysokość): 120x195x260/305cm wymiary strefy bezpieczeństwa: przedział wiekowy: bez ograniczeń, zgodnie z karta techniczną urządzenia HIC wysokość swobodnego upadku: Konstrukcja z profilu zamkniętego mm tablica ze sklejki wodoodpornej 18 mm, mm tablica obramowana kątownikiem słup i obręcz cynkowane ogniowo siatka z łańcucha 4 mm, cynkowanego ogniowo elementy wymienne: tablica i obręcz z łańcuchem regulowana wysokość tablicy elementy metalowe cynkowane ogniowo i malowane proszkowo * w opcji wersja montowana w tulejach ułatwiających szybki demontaż * w opcji tablica pełnowymiarowa ( mm) wykonana z kraty stalowej

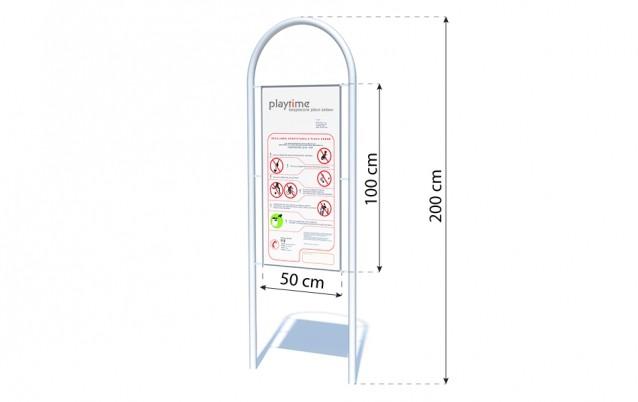

13 10. MAŁA ARCHITEKTURA REGULAMIN PLACU ZABAW Tablica z regulaminem placu zabaw wymiary urządzenia (szerokość x wysokość): 70x200cm wymiary strefy bezpieczeństwa: brak przedział wiekowy: brak HIC wysokość swobodnego upadku: brak Konstrukcje ze stali ocynkowanej i malowanej proszkowo, elementy złączne nierdzewne, tablica z blachy ocynkowanej z nadrukiem odpornym na działanie warunków atmosferycznych

14 10.2. ŁAWKA Ławka metalowo-drewniana wymiary urządzenia (długość x szerokość x wysokość): 180x70x75cm wymiary strefy bezpieczeństwa: brak przedział wiekowy: brak HIC wysokość swobodnego upadku: brak Stelaż metalowy wykonany z rury Ø60mm ocynkowanej oraz malowanej proszkowo. Listwy drewniane świerkowe malowane lakierobejcą. Dodatkowo zastosowano płaskownik wzmacniający siedzisko oraz oparcie ławki. Ławka montowana na stałe w gruncie. Kolorystyka podstawowa: listwy mahoń; podstawa czarny RAL 9005.

15 10.3. KOSZ NA ŚMIECI Kosz na śmieci z daszkiem wymiary urządzenia (długość x szerokość x wysokość): 30x50x123cm wymiary strefy bezpieczeństwa: brak przedział wiekowy: brak HIC wysokość swobodnego upadku: brak Stelaż metalowy wykonany z rury ocynkowanej oraz malowanej proszkowo. Blachy o grubości od 1 do 4 mm. Kolorystyka podstawowa: słupek i daszek czarny RAL 9005, pojemnik jasnoszary.

16 10.4. STOJAK NA ROWERY Stojak na rowery min. 4 stanowiska wymiary urządzenia (długość x szerokość x wysokość): 200x20x50cm wymiary strefy bezpieczeństwa: brak przedział wiekowy: brak HIC wysokość swobodnego upadku: brak 4-stanowiskowy stojak rowerowy o klasycznej, prostej konstrukcji; wykonanie w wersji mocowanej w gruncie. Materiały: konstrukcja z rury Ø 33 mm pręty stalowe Ø 12 mm całość cynkowana ogniowo i malowana proszkowo liczba stanowisk w module: 4.

17 11. SIŁOWNIA ZEWNĘTRZNA ORBITEK ORAZ NARCIARZ Urządzenie przeznaczone na siłownie plenerowe, rozwija nogi oraz ramiona. wymiary urządzenia (długość x szerokość x wysokość): 270 (290)x70x195 cm wymiary strefy bezpieczeństwa: 375x545 cm przedział wiekowy: dorośli HIC wysokość swobodnego upadku: brak Urządzenie stalowe. Podwójne stanowiska mocowane są do słupa (możliwość mocowania na pylonie). Konstrukcja siłowni plenerowych wykonana jest z wysokiej jakości materiałów jak stal malowana proszkowo, tworzywo HDPE i blacha ryflowana. Materiały: słup z profilu zamkniętego mm montaż na wylewce betonowej (0,65 0,65 0,5m) i prefabrykatach OS2/S konstrukcja z rur 33, 42 i 60 mm i profilu zamkniętego mm.

18 11.2. PROSTOWNIK PLECÓW ORAZ STEPPER Urządzenie przeznaczone na siłownie plenerowe, rozwija mięśnie nóg oraz pleców. wymiary urządzenia (długość x szerokość x wysokość): 190x75x195 cm wymiary strefy bezpieczeństwa: 385x490 cm przedział wiekowy: dorośli HIC wysokość swobodnego upadku: Urządzenie stalowe. Podwójne stanowiska mocowane są do słupa (możliwość mocowania na pylonie). Konstrukcja siłowni plenerowych wykonana jest z wysokiej jakości materiałów jak stal malowana proszkowo, tworzywo HDPE i blacha ryflowana. Materiały: konstrukcja z rur 33, 42 i 60 mm słup z profilu zamkniętego mm oparcie pod brzuch z tworzywa HDPE montaż na wylewce betonowej (0,65 0,65 0,5m).

19 11.3. KOLARZ ORAZ PROSTOWNIK NÓG Urządzenie przeznaczone na siłownie plenerowe, rozwija mięśnie nóg oraz pleców. wymiary urządzenia (długość x szerokość x wysokość): 245x70x195 cm wymiary strefy bezpieczeństwa: 545X370 cm przedział wiekowy: dorośli HIC wysokość swobodnego upadku: Urządzenie stalowe. Podwójne stanowiska mocowane są do słupa (możliwość mocowania na pylonie). Konstrukcja siłowni plenerowych wykonana jest z wysokiej jakości materiałów jak stal malowana proszkowo, tworzywo HDPE i blacha ryflowana Materiały: słup z profilu zamkniętego mm cynkowane ogniowo i malowane proszkowo siedzisko i oparcie na plecy z tworzywa HDPE montaż na wylewce betonowej.

20 12. OGRODZENIE 12.1 PRZĘSŁA METALOWE OCYNKOWANE, MALOWANE PROSZKOWO, Z PODWALINA BETONOWĄ + FURTKA WEJŚCIOWA FOTOGRAFIE Ogrodzenie panelowe, przetłaczane 3D, przęsła o długości 2,5m. Wysokość 1m oraz 2m (zgodnie z projektem zagospodarowania). Furtka wejściowa o szerokości 1m. wymiary urządzenia (długość x wysokość): 250x100/200 cm wymiary strefy bezpieczeństwa: przedział wiekowy: HIC wysokość swobodnego upadku: Przęsła z prętów metalowych ø min. 5mm, ocynkowane, malowane proszkowo na kolor zielony (RAL 6002). Podwalina betonowa prefabrykowana. Słupki metalowe ocynkowane, malowane proszkowo, dostosowane do wysokości ogrodzenia. Furtka wejściowa o szerokości 1m. UWAGA: Przedstawione powyżej urządzenia i fotografie stanowią przykładowe wyposażenie placu zabaw i siłowni, należy zastosować urządzenia o zbieżnych parametrach.
