1 KBA-Sheetfed Solutions KBA Rapida 105 PRO Best in class

2 Z aplikacją KBA Insight uzyskacie Państwo jeszcze więcej szczegółów o maszynie KBA Rapida dzięki fascynującemu światowi rzeczywistości rozszerzonej! Za pośrednictwem kamery Państwa telefonu komórkowego przy użyciu ikony Insight zyskujecie na wszystkich stronach dostęp do ekskluzywnych treści, dodatkowych informacji, rysunków i filmów poglądowych. Oto, jak prosto to wygląda: 1. Pobranie bezpłatnej aplikacji 2. Skanowanie strony przy użyciu ikony 3. J eszcze bliższe poznanie maszyny Rapida 105 PRO 2 KBA Rapida 105 PRO

3 Highlights KBA Rapida 105 PRO Jeszcze większa produktywność przyszłością druku W każdym obszarze druku, włączając druki okolicznościowe, druk opakowań czy etykiet, transfer technologii z maszyny KBA Rapida mistrzyni świata w czasach przygotowania zlecenia do druku - plasuje maszynę KBA Rapida 105 PRO w segmencie najwyższych wydajności. Nowa generacja maszyn średnioformatowych oferuje Państwu ciekawe perspektywy zagospodarowania dodatkowych sektorów rynku i obszarów działalności. Dzięki swojej elastyczności znajdują niemalże uniwersalne zastosowanie. Ich wysoki stopień zautomatyzowania i obszerne możliwości nastawcze gwarantujące druk najwyższej jakości zadowolą nawet najbardziej wymagających drukarzy w zakresie druku akcydensów i opakowań. Dla każdego rodzaju zastosowania KBA Rapida 105 PRO oferuje rozwiązania skrojone idealnie na Państwa miarę. Zastosowana w całej maszynie technologia non-stop z systemami DriveTronic dla jednostki samonakładaka oraz wyposażonego w system AirTronic wykładania aż po w pełni automatyczną logistykę stosu czynią z niej znakomitego, wytrwałego maratończyka. Technologia podwójnego lakierowania sprawia zaś, iż możliwości uszlachetniania w linii stają się praktycznie nieograniczone. Oto specjalnie dla Państwa znacznie większa elastyczność i automatyzacja! Oto KBA Rapida 105 PRO! Rapida 105 PRO Najlepsza w swojej klasie wyposażony w system DriveTronic samonakładak z centralną taśmą ssącą zoptymalizowane zespoły farbowe system prowadzenia arkuszy Venturi technologia suszenia KBA VariDry wyższy stopień zautomatyzowania wykładanie wyposażone w system AirTronic KBA Rapida 105 PRO 3

4 Samonakładak i nakładanie 4 KBA Rapida 105 PRO + Video: Samonakładak z systemem DriveTronic w akcji

5 Samonakładak DriveTronic perfekcyjne zarządzanie stosami Technologia DriveTronic jest unikatowa w skali świata. Dzięki licznym, wprowadzonym już fabrycznie wstępnym parametrom, cały szereg ustawień formatów i pneumatycznego prowadzenia arkuszy odbywa się w pełni automatycznie. Poprzez program zmiany zleceń Job Access wstępne dane ze stanowiska kierowania ErgoTronic są bezpośrednio przekazywane do sterowanych cyfrowo modułów maszyny. Cały proces ustawiania samonakładaka przebiega równolegle z innymi procesami narządzania. Ta technologia Rapidy 105 PRO została zaczerpnięta z serii maszyn Rapida 106. Samonakładak DriveTronic wysoce wydajna i prosta w obsłudze głowica ssąca funkcje ruchu samonakładaka sterowane przez 4 serwosilniki podnoszenie stosu w sposób ciągły, z automatycznym dopasowaniem przesuwu (papier/karton) automatyczne, kompensowane prędkością ustawienia powietrza powietrze odelektryzowujące, rozdzielające tylną krawędź arkuszy automatyczne ustawienie formatu automatyczna regulacja bocznej krawędzi stosu odczytywanie przedniej krawędzi stosu z automatyczną regulacją wysokości głowicy samonakładaka automatyczna korekta skrzywienia arkuszy przy głowicy samonakładaka podczas trwania produkcji funkcja szybkiego startu Stół spływowy centralna taśma ssąca bez listwy ze szczotkami elektronicznie sterowane spowalnianie arkuszy dla optymalizacji prędkości ich nadejścia do marek przednich czterokomorowy system podciśnienia z indywidualną regulacją ciśnienia Pneumatyczna marka boczna proces dociągania arkuszy wolny od zadrapań wielokomorowy system ssący z możliwością dopasowania do różnorodnych podłoży drukowych połączenie z automatycznym ustawianiem formatu Nakładanie możliwość wprowadzenia kompletnych wstępnych nastaw dla samonakładaka centralne przestawianie równoległej lub skośnej linii nakładania centralne ustawianie wysokości marek kryjących ekran dotykowy z przyciskami szybkiego wyboru dla pewnej i intuicyjnej obsługi maszyny Kontrola arkuszy ultradźwiękowa kontrola podwójnego arkusza, również dla materiałów niejednorodnych wielokrotna kontrola arkuszy optyczna kontrola arkuszy skrzywionych i marki bocznej optyczna kontrola marki przedniej z elektropneumatyczną blokadą arkuszy przelatujących mechaniczna blokada ciał obcych Non-stop dla samonakładaka automatyczny samonakładak z systemem non-stop w połączeniu z KBA PileTronic urządzenie non-stop z pojedynczymi prętami dla ciągłej produkcji przy zmianie stosów możliwy wjazd i wyjazd stosu w trzech kierunkach KBA Rapida 105 PRO 5

6 Odwracanie arkuszy Nowa formuła odwracania Rapida 106 inside Dzięki konsekwentnej realizacji koncepcji platformowej, Rapida 105 PRO zyskuje na zastosowaniu w niej technologii maszyn serii Rapida 106 i teraz dysponuje również identyczną funkcją odwracania arkuszy. Automatyczne odwracanie arkuszy odznacza się łatwą i pewną obsługą oraz pozwala na skrócenie czasu nastawiania maszyny. W kompletnym pakiecie z komponentami automatyzacji i urządzeniami myjącymi CleanTronic, KBA Rapida 105 PRO gwarantuje wzrost efektywności i ekonomiczności. 6 KBA Rapida 105 PRO

7 + Animacja: automatyczne odwracanie arkuszy w szczegółach Prowadzenie arkuszy delikatne i wspierane powietrzem prowadzenie arkuszy poprzez urządzenia nadmuchowe i blachy Venturi automatyczne ustawianie grubości podłoży drukowych zdejmowane blachy prowadzące arkusze Uniwersalny system łapek niewymagający dopasowania przy zmianach grubości podłoża drukowego wysoko uszlachetnione progi łapek i strukturyzowane nakładki dla uzyskania dużej siły trzymania nakładki i progi łapek wymieniane pojedynczo wzmocniona średnica wału z łapkami Ustawienie pasowania ustawienie pasowania poprzez register osiowy, obwodowy i diagonalny register diagonalny realizowany poprzez skośne przestawienie bębna przekazującego ErgoTronic ACR dla automatycznej i dokładnej korekty oraz kontroli pasowania Odwracanie arkuszy sprawdzony trójbębnowy system odwracania dla dokładnego pasowania po odwróceniu specjalny system łapek na bębnie odwracającym dla szerokiego spektrum podłoży drukowych w pełni automatyczny system zmiany trybu pracy z jedno- na dwustronny, wynoszący mniej niż 2 min. ssawki obrotowe na bębnie magazynującym do przytrzymywania tylnej krawędzi arkusza system video do kontroli przebiegu arkusza pod bębnem odwracającym i na wejściu arkuszy na wykładanie Prowadzenie arkuszy po odwróceniu płaszcze KBA na cylindrach dociskowych powłoka Anti-Marking-Coat na bębnach przekazujących system prowadzenia arkuszy Venturi nadmuchy z możliwością ustawienia i zapisu na stanowisku kierowania do użycia przy powtórnych zleceniach optyczna kontrola brakującego arkusza system video do kontroli przebiegu arkusza na wejściu na wykładanie Dostępne konfiguracje z odwracaniem arkuszy wszystkie warianty (bez lakierowania) do 10 zespołów drukowych specjalne konfiguracje na zapytanie KBA Rapida 105 PRO 7

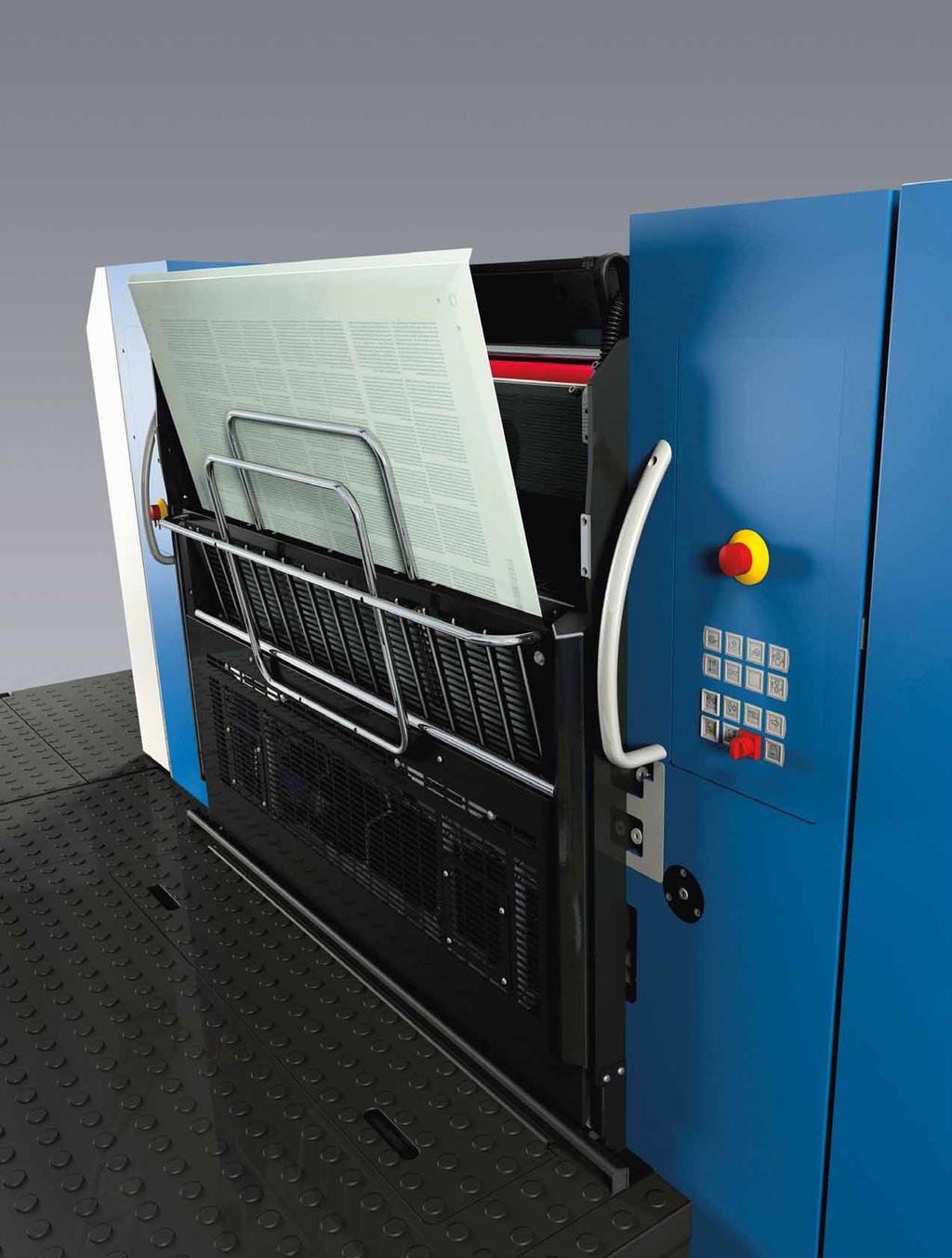

8 Zespół farbowy z technologią DriveTronic Niezależne nastawy dzięki indywidualnym napędom KBA Rapida 105 PRO jest teraz dostępna z DriveTronic SRW (systemem symultanicznego mycia wałków). Do standardowego wyposażenia maszyny należą indywidualnie za- i wysprzęglane zespoły farbowe, które mogą być wyposażone w autonomiczne napędy DriveTronic, umożliwiające ich całkowicie niezależne mycie, naturalnie również jednocześnie ze wszystkimi trwającymi nastawami. Nastawy nieużywanych aktualnie zespołów farbowych mogą odbywać się nawet w trakcie produkcji. Przy częstych zmianach farby pozwala to na znaczne skrócenie czasu narządzania. DriveTronic SRW (system symultanicznego mycia wałków) zespół farbowy z technologią niezależnego napędu symultaniczne mycie wałków w trakcie trwania innych procesów narządzania (poza zmianą form drukowych) niezależne mycie wałków, również w trakcie trwania produkcji radykalne skrócenie czasu narządzania Kałamarz farbowy ColorTronic powłoka antyadhezyjna EasyClean czas czyszczenia krótszy o 50% strefowe elementy dozujące z widiowymi końcówkami i powleczonym ceramiką duktorem farbowym zdalne ustawienie elementów dozujących wysoka powtarzalność dzięki odpornym na ścieranie elementom dozującym farbę kompensacja prędkości ilości obrotów duktora farbowego Zespół farbowy szybko reagujący zespół farbowy ustawienie taktowania przybieracza farbowego i jego blokowania ze stanowiska kierowania rozdzielenie pasma farby przy odstawieniu docisku automatyczne przestawianie punktu roztarcia ze stanowiska kierowania rozcieranie osiowe nadających wałków farbowych termostatowanie duktora farbowego i wałków rozcierających redukcja zużycia wałków i znaczne skrócenie czasu narządzania poprzez indywidualne za- i wysprzęglanie zespołów farbowych ze stanowiska kierowania równoczesne mycie zespołu farbowego i obciągu gumowego Zespół nawilżający nowy zespół nawilżający Varidamp, z kompensacją prędkości, do stabilnego balansu farbowo-wodnego duktor nawilżający ustawiany skośnie w celu właściwego rozprowadzenia środka nawilżającego napęd różnicowy do usuwania zabrudzeń, włączany podczas biegu maszyny ze stanowiska kierowaniar 8 KBA Rapida 105 PRO

9 Zespół farbowy KBA Rapida 105 PRO 9

10 Zmiana form drukowych 10 KBA Rapida 105 PRO + Video: automatyczna zmiana form drukowych FAPC w czasie poniżej 3 minut

11 Różnorodność wariantów przy zmianie form drukowych Rozwiązania dopasowane do potrzeb Niezależnie od rodzaju zlecenia i obłożenia maszyny, KBA Rapida 105 PRO oferuje Państwu narzędzia pozwalające na skrócenie czasu narządzania. Od wariantów manualnych po automatyczną zmianę form drukowych. Nawet z najprostszym rozwiązaniem KBA Rapida 105 PRO zapewnia szybkie i precyzyjne pozycjonowanie płyty na cylindrze. SAPC (Semi Automatic Plate Change) Zautomatyzowana zmiana form drukowych pneumatyczne otwieranie i zamykanie osłony cylindra formowego automatyczne przemieszczenie do pozycji wymiany automatyczne zaciskanie i napinanie formy drukowej dzielona tylna szyna napinająca FAPC (Fully Automatic Plate Change) W pełni automatyczna zmiana form drukowych automatyczna wymiana dla całej maszyny po uruchomieniu programu ze stanowiska kierowania zmiana form w 3 cyklach, synchronicznie w kilku zespołach drukujących nowy, zoptymalizowany czasowo proces wymiany w ciągu 2,8 min włącznie z zerowaniem registrów dzielona tylna szyna napinająca Register obwodowy Register osiowy Ustawienie pasowania ustawienie pasowania poprzez register osiowy, obwodowy i diagonalny register diagonalny realizowany poprzez skośne przestawienie bębna przekazującego Register diagonalny (skośne przestawienie bębna przekazującego) KBA Rapida 105 PRO 11

12 CleanTronic 12 KBA Rapida 105 PRO + Animacja: efektywne mycie obciągu gumowego

13 CleanTronic urządzenie myjące Szybko i dokładnie Proces mycia podczas drukowania dużych nakładów lub zmiany na następne zlecenie jest zazwyczaj czasochłonny, ale dla zapewnienia niezmiennie wysokiej jakości druku wprost niezbędny. Dla maszyn serii Rapida 105 PRO został on perfekcyjnie dobrany. Według potrzeb lub indywidualnych decyzji można uruchamiać różne urządzenia myjące w celu automatyzacji procesu. Równoległe funkcje mycia, z możliwością dopasowania do specyfiki zlecenia, poprzez wstępny wybór programu pozwalają na uzyskanie doskonałych wyników i skrócenie czasu narządzania. CleanTronic - urządzenie do mycia wałków indywidualnie programowane i centralnie sterowane programy mycia CleanTronic - urządzenie do mycia obciągów gumowych i cylindrów dociskowych uchylna belka dla szeregowego mycia obciągu gumowego i cylindra dociskowego indywidualnie ustawiane i centralnie sterowane programy mycia mycie synchroniczne wałków i obciągów gumowych zastosowanie tkaniny suchej lub wstępnie nawilżonej wyświetlacz zużycia tkaniny myjącej na stanowisku kierowania CleanTronic Multi obiegi myjące z większą ilością mediów dla zamiennego stosowania różnego rodzaju farb oddzielne obiegi środka myjącego dla automatycznej zmiany farb z konwencjonalnych na UV szybka zmiana systemu dla zamiennego stosowania różnego rodzaju farb wybór systemu i programu myjącego jako funkcja na stanowisku kierowania Czysty druk zebranie pozostałości farby z formy drukowej i obciągu gumowego (z wyborem ilości arkuszy) redukcja zużycia materiału i czasu mycia obciągów gumowych system może zastąpić mycie obciągów gumowych przy małych nakładach CleanTronic UV wyposażenie pozwalające na uniknięcie postoju przed i po myciu w trybie pracy UV efektywniejsze narządzanie i zwiększenie żywotności promienników UV DriveTronic SRW dzięki technologii niezależnych napędów dostępny jest również system automatyzujący dla procesu mycia wałków Oszczędność czasu narządzania z KBA CleanTronic Mycie gum Mycie wałków Bez równoległych procesów narządzania Z KBA CleanTronic Mycie gum Mycie wałków t (min) Oszczędność czasu: 3 min KBA Rapida 105 PRO 13

14 KBA Rapida 105 PRO

15 Dostępne wyposażenie Designed for Performance Nowoczesna technologia stanowiska kierowania: made by KBA ekran dotykowy z inteligentną i łatwą obsługą wszystkich funkcji program zmiany zlecenia JobAccess dla w pełni automatycznego i uporządkowanego przebiegu procesów narządzania wstępnie ustawiane profile pracy zintegrowany moduł zdalnej diagnozy KBA PressSupport 24 Sheetfed z przyłączeniem do internetu dla zdalnej diagnozy i aktualizacji oprogramowania połączenie z systemem zarządzania KBA LogoTronic Wykładanie AirTronic: jak w maszynie KBA Rapida 106 nawet bardzo wrażliwe materiały mogą być zadrukowane z pełną wydajnością dzięki prowadzeniu w systemie Venturi i precyzyjnemu odkładaniu na stos z kompensacją prędkości i dozowaniem ilości proszku w zależności od formatu wałki ssące z wstępnym podsysem i ustawianiem ilości obrotów dla optymalnego wyhamowywania arkuszy przedłużenie wykładania dla zwiększenia produktywności przy lakierowaniu rozwiązanie non-stop KBA dla nieprzerwanej produkcji i płynnej zmiany stosu KBA Rapida 105 PRO

16 Systemy suszenia KBA VariDry: przyjazne dla środowiska i efektywne wysokowydajne suszarki KBA VariDry IR/TL, VariDry UV i VariDry HR-UV sterowanie suszarkami następuje w zależności od temperatury stosu zmiana lamp bez użycia narzędzi technologia KBA VariDry Blue dla najwyższej efektywności energetycznej Zespół lakierujący: doskonałe uszlachetnianie nowoczesna technologia rakla komorowego z wałkami rastrowymi o lekkiej konstrukcji hydropneumatyczne dostawienie komory raklowej dla stałego i równomiernego nakładania lakieru zasilanie lakierem dla lakierów dyspersyjnych i lakierów UV w oddzielnych obiegach różne, zgodne z zapotrzebowaniem systemy szyn napinających ustawienie registrów sterowane ze stanowiska kierowania CleanTronic: urządzenia myjące równoległe procesy mycia i wstępny wybór programów dopasowanych do specyfiki zlecenia urządzenie CleanTronic do mycia wałków urządzenie CleanTronic do mycia cylindra dociskowego i obciągu gumowego uchylną belką myjącą w cyklu szeregowym urządzenie CleanTronic Multi z dodatkowymi obiegami dla wymiennego stosowania farb wyposażenie zabezpieczające CleanTronic UV dla uniknięcia czasu postoju przed i po procesie mycia w trybie pracy UV

17 Zmiana form drukowych: rozwiązania stosowne do potrzeb dopasowane rozwiązanie dla każdego spektrum zlecenia i stopnia wykorzystania maszyny zautomatyzowana wymiana form drukowych SAPC (Semi Automatic Plate Change) nowy, zoptymalizowany proces dla w pełni automatycznej zmiany form drukowych FAPC (Fully Automatic Plate Change) włącznie z zerowaniem registrów Zespół farbowy: wydajność w nafarbianiu powłoka antyadhezyjna kałamarza farbowego czas czyszczenia skrócony o 50% zespół farbowy z technologią niezależnego napędu równoczesne mycia wałków w trakcie trwania wszystkich innych nastaw (poza zmianą form drukowych) niezależne mycie wałków, również w toku produkcji radykalne skrócenie czasu narządzania indywidualne zatrzymywanie nieużywanych zespołów farbowych termostatowanie duktora farbowego i wałków rozcierających szczególnie korzystne w technologii bezwodnej kompensacja prędkości zespołu nawilżającego VariDamp dla stabilnego balansu farbowo/wodnego napęd różnicowy do usuwania zabrudzeń Zespół drukujący: dokładność pasowania i wysoka precyzja jednoczęściowy odlew dla wysokiej stabilności i odporności na skręcanie cylindry dociskowe i bębny przekazujące o podwójnej średnicy dla płaskiego biegu różnorodnych podłoży drukowych ciąg kół zębatych dla spokojnego biegu i wysokiej precyzji prowadzenie Venturi dla bezstykowego transportu arkuszy uniwersalny system łapek dopasowujący się do zmiennych podłoży drukowych zdalne przestawianie registra osiowego, obwodowego i diagonalnego automatyczna kontrola i korekta registra z systemem ErgoTronic ACR

18 Samonakładak DriveTronic z technologią pojedynczych napędów samonakładak DriveTronic dla ciągłego, bezstopniowego podnoszenia stosu, z automatycznym dopasowaniem przesuwu do papieru/kartonu stół spływowy z elektronicznie sterowanym spowalnianiem arkuszy dla optymalizacji prędkości ich nadejścia do marek przednich pneumatyczna marka boczna dla procesu dociągania arkuszy wolnego od zadrapań funkcja szybkiego startu ultradźwiękowa kontrola podwójnego arkusza dla niejednorodnych podłoży drukowych w pełni automatyczny samonakładak z urządzeniem non-stop najwyższy stopień automatyzacji

19 Best in class

20 Innowacje w uszlachetnianiu Najnowocześniejsza technologia lakierowania Uszlachetnianie w linii jest obecnie wymogiem w procesie drukowania. Zespół lakierujący maszyny KBA Rapida 105 PRO stawi czoła nawet największym wyzwaniom. Niezależnie, czy wykonujemy typowe lakierowanie ochronne czy wybiórcze dla druku akcydensowego, bądź opakowaniowego, nowoczesna technologia rakla komorowego z wałkami rastrowymi o lekkiej budowie, dodatkowymi obiegami lakieru i przyłączeniem do stanowiska kierowania sprawiają, że obsługa staje się czystą przyjemnością. System rakla komorowego hydropneumatyczne dostawienie komory raklowej dla stałego i równomiernego naniesienia lakieru wałki rastrowe o lekkiej konstrukcji dla szybkiej i przyjaznej wymiany Zasilanie lakierem ze 100% podłączeniem do stanowiska kierowania w pełni automatyczne czyszczenie dla lakierów dyspersyjnych i UV czas czyszczenia: zmiana lakieru w czasie 1 do 2 minut (dysp. dysp.; UV UV) czas czyszczenia: zmiana lakieru w czasie 8 do 10 minut (dysp. UV) centralne sterowanie ze stanowiska kierowania Czujnik IVL (Intelligent Viscosity Logic) do regulacji stanu napełnienia i sterowania pompą w zależności od lepkości brak przerw w dopływie lakieru Zmiana form do lakierowania uniwersalna szyna napinająca dla obciągów gumowych i form do lakierowania szyna szybko napinająca dla form do lakierowania z systemem pasowania dla zautomatyzowanej ich wymiany (czas wymiany: 1 min) zdalne ustawienie docisku zdalne ustawienie registra osiowego, obwodowego i diagonalnego ze stanowiska kierowania HydroComp - Regulacja docisku rakla Lakier 1 Urządzenie do termostatowania Szafa z pompami Lakier 2 20 KBA Rapida 105 PRO

21 Zespół lakierujący + Video: szybka zmiana formy do lakierowania KBA Rapida 105 PRO 21

22 AirTronic Wykładanie AirTronic Najlepsza w klasie Aerodynamicznie i perfekcyjnie prezentuje się wykładanie maszyny KBA Rapida 105 PRO, którego koncepcję zaczerpnięto z modelu Rapidy 106. Przesunięcie wznoszącego się segmentu bezpośrednio po ostatnim zespole umożliwia łagodniejszy transport arkusza i dokładne jego odkładanie na stos. Dzięki temu nawet najdelikatniejsze materiały mogą być zadrukowywane przy pełnej wydajności. Zasadniczo wszystkie cyfrowe nastawy wykładania AirTronic mogą być wstępnie zaprogramowane i zapisane. Prowadzenie arkuszy górne wykładanie dla łagodnego transportu arkuszy wyświetlacz dotykowy z przyciskami szybkiego wyboru dla pewnej i intuicyjnej obsługi maszyny unoszenie prowadzonych arkuszy dzięki systemowi Venturi kompensacja prędkości krzywej otwarcia łapek dla różnych podłoży drukowych rury nadmuchowe i wentylatory pomostowe dla łagodnego odkładania arkuszy zabezpieczenie obszaru wykładania poprzez fotokomórki 22 KBA Rapida 105 PRO

23 Aparat proszkujący z kompensacją prędkości i dozowaniem ilości proszku w zależności od formatu zintegrowane odsysanie proszku System hamowania arkuszy wałki ssące z wstępnym podsysem i ustawianą ilością obrotów dla precyzyjnego odkładania arkuszy pierścienie ssące odstawiane parami System hamowania arkuszy w maszynach z systemem odwracania dynamiczny hamulec taśmowy z kompensacją prędkości taśm podsysowych maksymalne wykorzystanie powierzchni zadruku przy druku dwustronnym automatyczne dopasowanie taśm podsysowych do formatu stacje ssące są odstawiane pojedynczo na stanowisku kierowania sterowanie mocą ssania w zależności od rodzaju podłoża drukowego prosta zmiana stacji ssących System odsysania EES (Emission Extraction System) uniknięcie szkodliwych dla zdrowia obciążeń lotnymi związkami organicznymi i ozonem Przedłużenie wykładania przedłużenie wykładania o 2400 mm i 3800 mm zwiększenie produktywności w trybie pracy z lakierowaniem poprzez wydłużenie czasu schnięcia Non-stop w wykładaniu praca z systemem non-stop możliwa przy pełnych prędkościach produkcyjnych opuszczana roleta jest automatycznie wprowadzana w obszar stosu kontrola sensoryczna przy ruchu w górę i w dół stosu głównego i pomocniczego alternatywa: nieopuszczane urządzenie non-stop dla niewielkich wysokości stosu lub dla większej ilości pojedynczych stosów ze stosu bazowego KBA Rapida 105 PRO 23

24 VariDry Systemy suszenia VariDry IR/TL, Blue, UV, HR i LED-UV Wraz ze wzrostem wydajności drukowania stawiane są coraz wyższe wymagania systemom suszenia. KBA Rapida 105 PRO jest wyposażona w wysokowydajne promienniki z rodziny KBA VariDry. Najlepsze wyniki suszenia są tym samym wstępnie zaprogramowane niezależnie, czy dla zastosowań konwencjonalnych, czy UV. Dostępna również technologia VariDryBlue na pierwszym planie stawia efektywność energetyczną. Dzięki temu proces drukowania jest o wiele bardziej ekologiczny i przyjazny dla środowiska. VariDry IR/ TL IR/TL - suszarki o bezstopniowej regulacji możliwości zastosowania jako suszarki końcowe lub aplikowane w zespołach suszących promiennik Carbon-Twin o mocy 60 W/cm zmiana lamp bez użycia narzędzi ustawianie suszarek w zależności od temperatury stosu VariDry Blue wariant wyposażenia dla zwiększenia efektywności energetycznej potencjał oszczędności energii w przeciwieństwie do systemów konwencjonalnych IR/TL do 50% ponowny obieg powietrza suszącego w segmencie przedłużonego wykładania obsługa ze stanowiska kierowania 24 KBA Rapida 105 PRO

25 + Animacja: efektywne suszenie z VariDry Blue VariDry UV kompaktowy moduł suszenia UV o mocy 160 W/cm (z możliwością bezstopniowej regulacji) możliwość użycia jako suszarki końcowe, pośrednie lub aplikowane w zespołach suszących zmiana lamp bez użycia narzędzi automatyczny pomiar temperatury stosu rejestrowanie czasu pracy dla każdego promiennika, niezależnie od jego pozycji CleanTronic UV dla skrócenia czasu postoju podczas procesu mycia VariDry HR-UV użycie specjalnie domieszkowanych promienników rtęciowych w elastycznej modułowej konstrukcji dedykowane dla wysokoreaktywnych farb moc promiennika ustawiana bezstopniowo pomiędzy 80 W/cm i 200 W/cm redukcja kosztów zużycia energii dzięki regulacji mocy promiennika w zależności od rodzaju zlecenia utwardzenie do 5 farb wysokoreaktywnych, drukowanych mokro na mokro tylko przez jeden moduł HR-UV uniknięcie szkodliwych dla zdrowia obciążeń ozonem na wykładaniu poprzez zastosowanie bezozonowych promienników HR-UV łatwa i szybka zmiana modułów dzięki niezawodnym wtykowym przyłączom mediów uniwersalny design KBA modułów suszących dla użycia różnych promienników UV VariDry LED-UV promienniki UV w elastycznej modułowej konstrukcji z diodami emitującymi światło bez konieczności przeprowadzania prac konserwacyjnych długość fal jest dostosowana dokładnie do specjalnych wysokoreaktywnych farb LED-UV brak fazy nagrzewania i konieczności pracy w trybie czuwania promieniowanie UV można wyregulować odpowiednio do szerokości i długości formatu bardzo długa żywotność nie zawierają rtęci minimalne obciążenie cieplne dla podłoża drukowego taki sam obszar zastosowania jak suszarki HR-UV KBA Rapida 105 PRO 25

26 Workflow management 26 KBA Rapida 105 PRO + Video: regulacja nafarbienia w linii z QualiTronic ColorControl

27 Technologia stanowiska kierowania ErgoTronic Nowa, prosta filozofia obsługi Dzięki obszernym możliwościom stanowiska kierowania i funkcjom wstępnych nastaw obsługa maszyny Rapida 105 PRO jest dziecinnie prosta. Wszystkie funkcje operacyjne są przejrzyste i wykonywane z nowoczesnego monitora dotykowego. Wyświetlacze dotykowe z przyciskami szybkiego wyboru przy samonakładaku i wykładaniu dodatkowo wspierają komfortową obsługę bezpośrednio przy maszynie. Poza tym KBA Rapida 105 PRO dysponuje skrojonymi na miarę komponentami przepływu pracy niezbędnymi do przyłączenia systemów zarządzania i do sterowania produkcją. ErgoTronic wallscreen do wizualizacji wszystkich ustawień maszyny obraz na żywo dla systemu QualiTronic ColorControl dozowanie nafarbieniem ColorTronic z wyświetlaczem stref farbowych na stanowisku kierowania możliwe przyłączenie obecnego systemu DensiTronic Professional odkładanie arkuszy z ustawianiem kąta przechyłu ustawianie wysokości stanowiska kierowania przy pomocy silników z funkcją pamięci interfejs USB do szybkiej wymiany danych zlecenia nieprzerwane zasilanie prądem dla kontrolowanego zatrzymania maszyny przy przerwie w dopływie energii zintegrowany moduł KBA PressSupport 24Sheetfed z przyłączeniem do Internetu dla zdalnej diagnozy i aktualizacji oprogramowania Funkcje stanowiska kierowania (w zależności od wyposażenia) program zmiany zlecenia JobAccess dla automatycznego wstępnego ustawienia zlecenia zapisanie specyficznych dla zlecenia parametrów maszyny przy ponownym jego wykorzystaniu zdalne przestawianie registrów sterowanie wszystkimi urządzeniami peryferyjnymi wyświetlanie danych dotyczących konserwacji i możliwość wydrukowania listy zbieranie danych z maszyny w połączeniu z systemem Logotronic Professional utworzenie i wydrukowanie karty stosu wyświetlenie podglądu obrazu Nowy TouchTronic funkcje obsługi ekran dotykowy dla intuicyjnej obsługi wszystkich funkcji maszyny mniej makulatury rozruchowej dzięki nowym funkcjom tworzenia profilu farbowego wszystkie funkcje obsługi osiągalne po maksymalnie 2 kliknięciach lista zleceń z podglądem obrazu i funkcjami optymalizacji dla kolejności zleceń w oparciu o dane pokrycia powierzchni łatwe postępowanie z farbami specjalnymi Program zmiany zlecenia JobAccess przygotowanie następnego zlecenia podczas bieżącej produkcji automatyczne wykonanie wszystkich wstępnie wybranych procesów narządzania w zoptymalizowanym czasowo następstwie szeregowym wstępne ustawienie formatu i grubości podłoża drukowego wstępne ustawienie wszystkich specyficznych dla podłoża drukowego nastaw powietrza wstępne ustawienie danych dozowania farby ColorTronic wstępne ustawienie i aktywowanie funkcji mycia Stanowisko kierowania ErgoTronic ze zintegrowaną techniką pomiarową Dodatkowe wyposażenie stanowiska ErgoTronic: możliwość odkładania arkuszy na stół na podsysie ze stałym kątem pochylenia ErgoTronic ColorControl lub ErgoTronic ColorDrive do pomiarów densytometrycznych i Lab ErgoTronic ACR i ICR do korekty pasowania Integracja systemu Instrument Flight dla poszerzonej regulacji nafarbienia według priorytetu balansu szarości CIPLink wstępne ustawienie stref farbowych poprzez dane CIP3 LogoTronic Professional Rozbudowany system do zarządzania maszynami KBA: interfejs CIP3/CIP4 dla przygotowalni interfejs JDF/JMF do systemu MIS wstępne ustawienie maszyny centralny bank danych farbowych system PressWatch do graficznego przedstawienia całej produkcji system SpeedWatch do graficznego przedstawienia przebiegu zlecenia automatyczne zapisanie i zarządzanie protokołami jakości KBA Rapida 105 PRO 27

28 Systemy logistyczne Non-stop dla przyszłości Szczególnie przy pracy z podłożami drukowymi o wyższych gramaturach często następuje zmiana stosu. To oznacza, że maszyna musi zostać zatrzymana, dostarczony nowy stos, a następnie maszyna ponownie uruchomiona. To proces czasochłonny. Dlatego godne polecenia jest korzystanie z rozwiązań non-stop. Specjalne systemy non- -stop KBA w samonakładaku i wykładaniu zapewniają nieprzerwaną produkcję i płynną zmianę stosów. Oczywiście przy zachowaniu pełnej prędkości produkcyjnej. Chcą Państwo czegoś więcej? Skrojone na miarę Państwa wymagań rozwiązanie w postaci systemu KBA PileTronic jest dziecinną igraszką. Non-stop w samonakładaku urządzenie non-stop z pojedynczymi prętami dla nieprzerwanej produkcji przy zmianie stosów w pełni automatyczny system non-stop z kontrolą sensoryczną podnoszenia stosu i scalenia stosu możliwy wjazd i wyjazd stosu w trzech kierunkach Non-stop w wykładaniu praca z systemem non-stop możliwa przy pełnych prędkościach produkcyjnych opuszczana roleta jest automatycznie wprowadzana w obszar stosu kontrola sensoryczna przy ruchu w górę i w dół stosu głównego i pomocniczego PileTronic połączenie w sieć sterowania maszyną, systemów non-stop i doprowadzania palet dla efektywnego drukowania dostępne wypróbowane moduły logistyczne tworzenie specyficznych dla użytkownika szczegółowych rozwiązań możliwe bezpaletowe doprowadzanie papieru 1. Odwracanie stosów: zamiana palet jednorazowych na palety logistyczne non-stop 2. Automatyczny podajnik palet systemowych dla odwracania stosów 3. Urządzenie obrotowe do zmiany przebiegu ruchu palet. Urządzenie może również pokonywać różnice w wysokości podłogi poprzez ruch podnoszący. 28 KBA Rapida 105 PRO

29 Systemy logistyczne 4. Zdalnie sterowany wózek transportowy przejmuje stos z transportera rolkowego i transportuje go do wyznaczonego wcześniej celu. Wyznaczenie celu może odbyć się poprzez kodowanie EAN. 5. Stos zjeżdża z wózka transportowego do pozycji parkowania przed samonakładakiem. 6. Puste palety z samonakładaka są automatycznie odwracane, układane w stos i doprowadzane do urządzenia do odwracania palet przy urządzeniu do odwracania stosów KBA Rapida 105 PRO 29

30 Serwis KBA Service Select gwarant usług najwyższej jakości Ekonomicznie i idealnie dla Państwa KBA Service Select jest zbiorem indywidualnych rozwiązań serwisowych. Ze specjalnymi pakietami serwisowymi zmaksymalizują Państwo produktywność i ekonomiczność swoich wysokowydajnych maszyn drukujących. Od jednorazowego przestawienia maszyny po planowe, regularne jedno- lub kilkudniowe wizyty serwisowe KBA oferuje program serwisowy skrojony specjalnie na miarę Państwa potrzeb. Kosztowne przestoje zostają zredukowane do minimum. Wydajność druku (ilość ark./godz.) wzrasta do 30 %, a redukcja czasu narządzania może sięgnąć nawet do 40 %. Oto nasze najważniejsze produkty serwisowe i ich zalety: Szkolenia regularne doskonalenie zawodowe pracowników na najwyższym poziomie różne oferty szkoleń od technologii druku przez konserwację i remonty po kursy specjalistyczne i na zaawansowanym poziomie dzięki temu przyczyniacie się Państwo do pełnego wykorzystania zakresu wydajności Państwa maszyn optymalizacja procesów poprzez podniesienie kompetencji szkolonego personelu 30 KBA Rapida 105 PRO

31 Inspekcja i konserwacja utrzymująca się wysoka jakość produkcji poprzez optymalne nastawy i konserwacje maszyny redukcja nieplanowanych przestojów wyższa produktywność dzięki zwiększeniu dyspozycyjności maszyny bezpieczeństwo inwestycji i wyższa wartość w przypadku dalszej odsprzedaży maszyny fachowe przeprowadzanie niezbędnych okresowych konserwacji maszyny przez techników serwisowych KBA wymiana specyficznych dla maszyny, określonych elementów eksploatacyjnych po stałej cenie (smary, środki, uszczelniające, filtry oleju i powietrza itd.) zalecenia środków profilaktycznych i wczesnego rozpoznania konieczności konserwacji Kontrole wydajności zapewnienie najwyższej wydajności Państwa maszyny drukującej poprzez profesjonalną opiekę wzrost wydajności i jakości druku wskazywanie potencjałów optymalizacji minimalizowanie przestojów maszyny wskazywanie racjonalnych możliwości doposażenia PressConsum wysokowartościowe serie farb, środki nawilżające, obciągi gumowe i materiały eksploatacyjne od jednego dostawcy produkty zaprojektowane specjalnie dla maszyn serii Rapida długa żywotność maszyny zoptymalizowane pod kątem maszyny środki eksploatacyjne dla idealnych rezultatów mycia Umowy serwisowe trzy programy serwisowe do wyboru: Basic, Advanced i Full stała oferta usług w trakcie trwania całego cyklu żywotności maszyny wykwalifikowani technicy i kompetentne doradztwo bezpłatna zdalna diagnoza i inspekcje maszyny czynności prewencyjne celem zapewnienia wydajności druku przejęcie wszystkich wydatków administracyjnych możliwość różnych wariantów i adaptacji Układamy nasze programy według Państwa wskazówek.

32 Dane techniczne + Pobieranie: dane techniczne w formacie PDF KBA Rapida 105 PRO Dane techniczne Format arkusza: maksymalny (druk jedno-/dwustronny) 740 x / 740 x mm specjalny (druk jednostronny) 750 x mm specjalny (druk jednostronny) 780 x mm minimalny (druk jedno-/dwustronny) 360 x 520 / 400 x 520 mm Format zadruku: maksymalny (druk jedno-/dwustronny) 730 x / 720 x mm specjalny (druk jednostronny) 740 x mm specjalny (druk jednostronny) 770 x mm Podłoża drukowe 1) : standard 0,06 0,7 mm z wyposażeniem do kartonu (od ok. 450 g/m 2 ) do 1,2 mm z wyposażeniem do tektury mikrofalistej do 1,6 mm maszyna z odwracaniem arkuszy do 0,7 mm margines na łapki 10 mm Wydajność produkcyjna 2) : do 9 zesp. druk. + lakierowanie lub 10 zesp. druk ark./h maszyna z odwracaniem arkuszy do 10 zesp. druk. w druku jednostronnym ark./h maszyna z odwracaniem arkuszy do 10 zesp. druk. w druku jedno- i dwustronnym ark./h Wysokość stosu od podłogi: samonakładak mm wykładanie mm samonakładak w trybie non-stop mm wykładanie w trybie non-stop 900 mm Format płyt i obciągów gumowych standard (dł. formatu 750 mm): format płyt 795 x mm początek kopii standard 36 mm format obciągów gumowych 860 x mm Format płyt i obciągów gumowych opcja (dł. formatu 780 mm): format płyt 850 x mm początek kopii standard 43 mm format obciągów gumowych 880 x mm 1) decydująca jest sztywność podłoża 2) w zależności od warunków w drukarni, stosowanych farb i podłoży drukowych KBA Rapida 105 PRO 32

33 Wyposażenie Przegląd możliwych wariantów wyposażenia* Ogólne zakres stosowanych podłoży: 0,06 do 0,70 mm (maks. wydajność prod. w zależności od sztywności podłoży) dodatkowy pakiet CX dla kartonu do 1,2 mm dodatkowy pakiet do tektury falistej do 1,6 mm dodatkowy pakiet do zadruku folia/plastik dodatkowy pakiet do druku UV zespół suszący zespół lakierujący zespół numerujący zespół perforujący urządzenie Corona Samonakładak wysokowydajne odelektryzowywanie włącz. z bocznymi nadmuchami z jonizacją automatyczne urządzenie non-stop z płytą nośną stosu automatyczne urządzenie non-stop dla logistyki stosów wolno stojące urządzenie do wstępnego przygotowywania stosu Nakładanie pneumatyczna marka ciągnąca odsysanie pyłu urządzenie głośnomówiące pomiędzy nakładaniem i wykładaniem Zespół drukujący prowadzenie arkuszy Venturi kontrola przebiegu arkusza zautomatyzowana zmiana form drukowych SAPC w pełni automatyczna zmiana form drukowych FAPC Odwracanie arkuszy trójbębnowy system odwracania płaszcze na cylindrach dociskowych za odwracaniem powłoka Anti-Marking-Coat na bębnach przekazujących za odwracaniem system video do kontroli biegu arkuszy Zespół farbowy wałki do farb konwencjonalnych wałki do farb UV termostatowanie zespołu farbowego chłodzenie duktora farbowego mieszadła do farb wychwytywacz zanieczyszczeń urządzenie do druku tęczowego system zasilania farbą z przyłączeniem do stanowiska kierowania powlekane blachy kałamarza farbowego DriveTronic SRW Automatyzacja procesu/osieciowanie LogoTronic LogoTronic Professional Zespół nawilżający napęd różnicowy Urządzenie myjące CleanTronic - urządzenie do mycia obciągów gumowych i wałków CleanTronic Multi dla zamiennego stosowania różnego rodzaju farb CleanTronic Impact z wstępnie nawilżoną tkaniną CleanTronic UV DriveTronic SRW czysty druk Zespół lakierujący zespół lakierujący z raklem komorowym zautomatyzowana zmiana form do lakierowania obieg lakieru dla wymiennego zastosowania lakieru zasilanie lakierem z elektrycznymi pompami lakieru system zasilania i czyszczenia dla lakierów dyspersyjnych z przyłączeniem do stanowiska kierowania system zasilania i czyszczenia dla lakierów dyspersyjnych i UV z przyłączeniem do stanowiska kierowania Specialty Coating Circulator podgrzewacz lakieru Wykładanie pierścienie ssące z pełnymi płaszczami, alternatywnie z możliwością odłączania dynamiczny wałek ssący (tylko dla maszyn do druku dwustr.) sterowanie powietrzem z możliwością zaprogramowania wstępnych nastaw automatyczne urządzenie non-stop, opuszczane aparat proszkujący z przyłączeniem do stanowiska kierowania i odelektryzowywaniem odsysanie proszku EES Emission Extraction System przedłużenie wykładania dla instalacji suszarek Systemy suszenia VariDry IR suszenie końcowe VariDry IR/TL suszenie końcowe VariDry IR/TL/UV suszenie końcowe VariDry UV suszenie końcowe VariDry IR/TL suszenie pośrednie VariDry UV suszenie pośrednie technologia VariDry HR-UV technologia VariDry LED-UV Technika pomiaru i regulacji ErgoTronic ACR, ErgoTronic ICR ErgoTronic ColorControl DensiTronic PDF QualiTronic ColorControl, QualiTronic Professional QualiTronic Protokoły jakości opcja Małe paski kontrolne * Zmiany konstrukcyjne producenta zastrzeżone. Tabela zawiera wyposażenie dodatkowe (nieujęte w podstawowej cenie maszyny).
