RDX MODUŁOWY SYSTEM SUSZĄCY W TECHNOLOGII SPRĘŻONEGO POWIETRZA DO GRANULATÓW TWORZYW

Transkrypt

1 RDX MODUŁOWY SYSTEM SUSZĄCY W TECHNOLOGII SPRĘŻONEGO POWIETRZA DO GRANULATÓW TWORZYW

2 Fizyczna zasada działania suszenia sprężonym powietrzem Rozprężenie suchego sprężonego powietrza do ciśnienia atmosferycznego (ciśnienia powietrza procesowego) punkt rosy znacznie się obniża (do ok. -20 C) Ogrzewanie zmniejsza dodatkowo wilgotność względną powietrza procesowego. 2

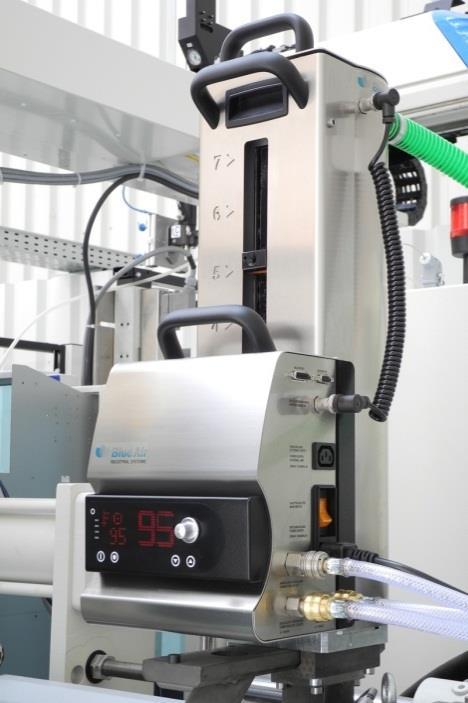

3 Suszarka na sprężone powietrze RDX System suszący RD to efektywność i zamyślona modułowość. Kompletne urządzenie składa się z czterech elementów: -moduł sprężonego powietrza -zbiornik -pokrywa suszarki -pierścień do rozbudowy 3

4 Suszarki na sprężone powietrze RDX - zalety -opierają się na prostej zasadzie fizycznej i logicznej -dlatego mają prostą budowę -dlatego oferują niezwykle zwartą budowę -nie mają praktycznie żadnych ruchomych części -są w związku z tym bezobsługowe -prawidłowa obsługa generuje niewielkie koszty serwisowe -nie mają spadku wydajności suszenia -umożliwiają pracę bez przerywania łańcucha procesu produkcji -umożliwiają bieżące dopasowanie wydajności do zapotrzebowania -wykorzystują optymalnie wytworzone powietrze procesowe -są elastyczne w ich zdolności adaptacji do potrzeb 4

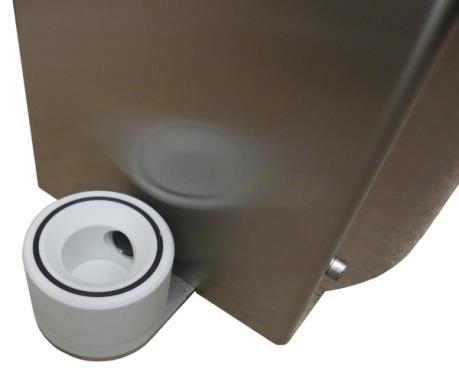

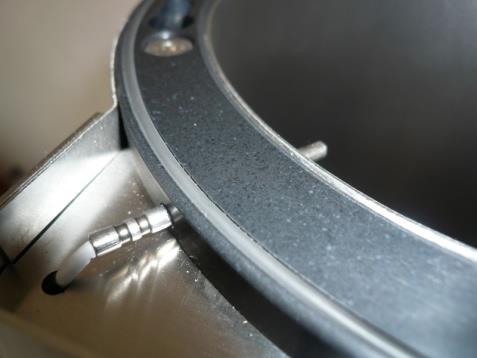

5 SYSTEM RDX : PRZEMYŚLANA MODUŁOWOŚĆ......NIE TYTLKO DOBRZE WYGLĄDA ALE RÓWNIEŻ ZAPEWNIA PERFEKCYJNY ZMYSŁ UŻYTKOWNIKOWI! PIERŚCIEŃ SPRZĘGAJĄCY 4 PODSTAWOWE KOMPONENTY, 1 SYSTEM : SKRĘTNY I ZDEJMOWALNY PANEL STERUJĄCY WYŚWIETLACZ O DUŻEJ POWIERZCHNI SPRZĘGŁO POWIETRZA PROCESOWEGO CENTRALNIE NA DOLE DEKIEL ZBIORNIKA Dostępny z różnym wyposażeniem, takim jak z filtr pyłu do pełni zintegrowanego podajnika, kołnierz do zewnętrznego podajnika lub wąż odprowadzający do zastosowań w czystych pomieszczeniach. Przez układ pierścieniowy sprzęgający z uchwytem do rozdzielania umożliwia szybki demontaż i łatwe czyszczenie. MODUŁ SUSZĄCY Wszechstronny z wieloma praktycznymi nowymi funkcjami jak obrotowy, zdejmowalny panel obsługi z dużą powierzchnią wyświetlacza, który jest czytelny z odległości do 12 metrów, multiport I/O. Przygotowanie potrzebnego powietrza procesowego uzyskiwane jest automatycznie dzięki sterowaniu mikroprocesorowemu ustawianemu nowym, genialnie prostym intuicyjnym dżojstikiem. Uniwersalnie używany z wszystkimi dostępnymi rozmiarami zbiorników i konfiguracjami do maksymalnej elastyczności. Szybko i pewnie montowalny dzięki znajdującemu się w dolnej części złączu powietrza procesowego. PIERŚCIEŃ ROZSZERZAJĄCY Wyjątkowa zdolność szybkiego i elastycznego dostosowania wydajności systemu poprzez włożenie pierścieni rozbudowujących sprzedawany oddzielnie, które mogą być instalowane lub usuwane przez specjalny układ pierścienia łączącego w dowolnym czasie w ciągu kilku sekund. ZBIORNIK NA GRANULAT Całkowicie zbudowane ze stali nierdzewnej zbiorniki na granulat zapewniają efektywną izolację termiczną, Przez, na życzenie montowanemu w pełni zintegrowanemu systemowi podawania z przestawnym sensorem wypełnienia zbiornika, otrzymujemy wyjątkowe, kompaktowe rozwiązanie suszenia. Zintegrowany system dysz pierścieniowych zapewnia bezpośredni wtrysk powietrza procesowego do leja i jednorodny podział powietrza oraz łatwe czyszczenie bez przeszkadzającej rury powietrznej. ZINTEGROWANY SENSOR PODAJNIKA MULTIPORT I/O-DOCK SYSTEM DYSZ

6 KOSZTY ENERGII Przykład RDX Nm³/h Zużycie powietrza sprężonego (wytworzenie wymaga ok.1kw energii elektrycznej) 1 kw kosztuje w Niemczech = ok. 10 centów Praca suszarki w roku min h Grzałka 0.6 KW+ sprężone powietrze 1.2 kw = 1.8 kw/h x h x 10 cent = 900 Euro Wydajność suszenia ok. 8 kg/h (w oparciu o 2h czas suszenia) Koszty energii na suszenie 1kg granulatu: 0,0225 EUR 6

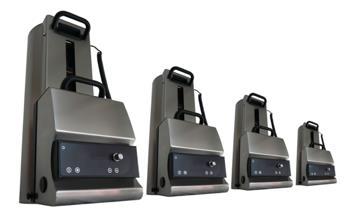

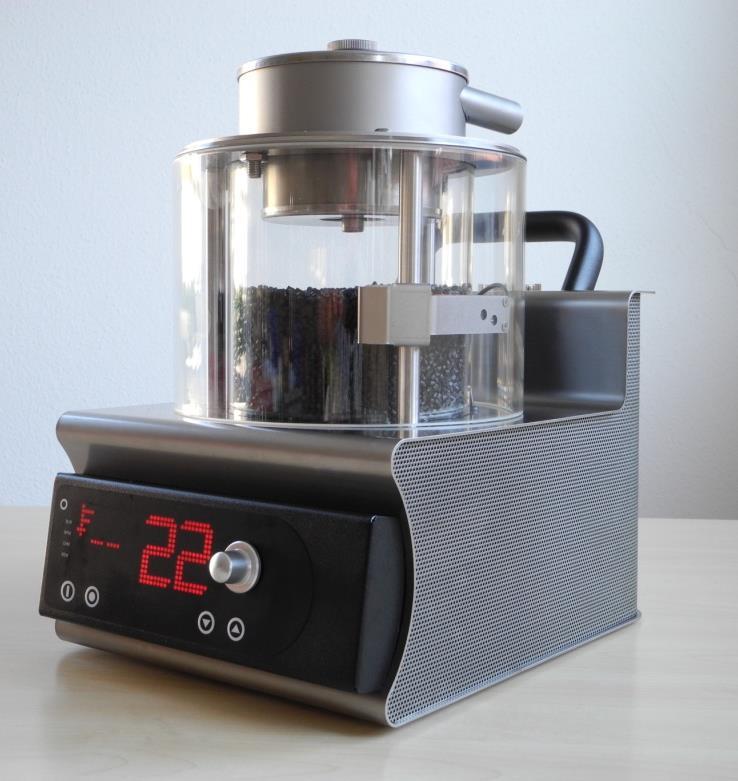

7 Suszarka serii RD RDX 12 RDM 2 Integral RDM 4 Split 7

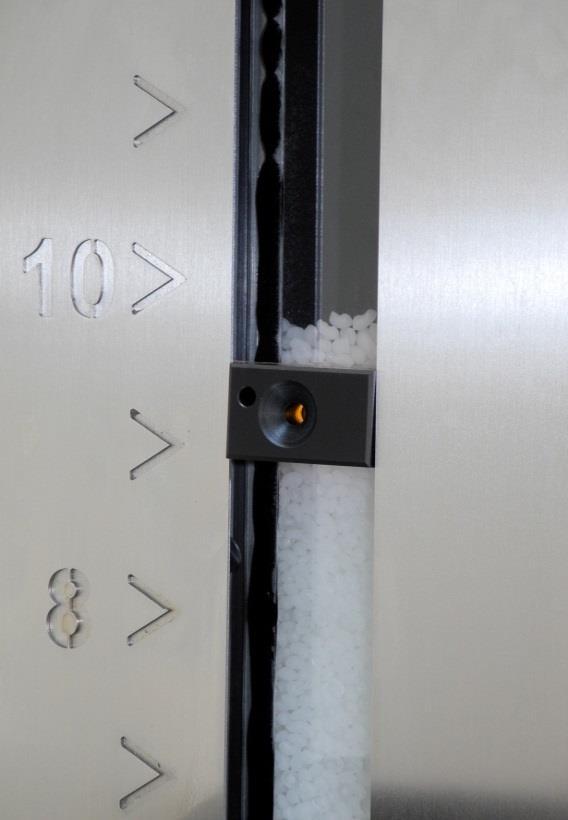

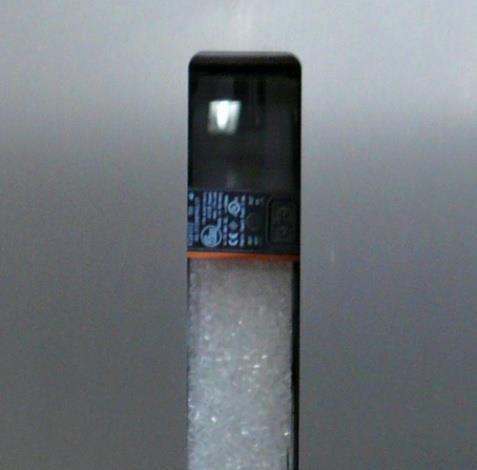

8 Suszarka serii RD LED-Display RDX sensor poziomu napełnienia 8
