1 Zhafir Seria Zeres 400-2,300 kn

2 Zwiększamy możliwości wtryskarek elektrycznych ZHAFIR SERIA ZERES Zhafir skonstruował nową serię wtryskarek elektrycznych ZERES niebywale elastyczną wtryskarkę bazującą na technologii napędów elektrycznych, wyposażoną w zintegrowany, energooszczędny układ hydrauliczny, m.in. do obsługi form z rdzeniami hydraulicznymi. ZERES zwiększa portfolio wtryskarek oferowanych przez markę Zhafir, oferując nowe i zróżnicowane możliwości a jednocześnie gwarantując przetwórcom tworzyw optymalne rozwiązania wobec ich indywidualnych wymagań. Nowa seria ZERES umożliwia przetwórcom w sposób płynny przejście z wtryskarek hydraulicznych na wtryskarki elektryczne. Właśnie ZERES jest optymalnym rozwiązaniem wobec zapotrzebowania obsługi form z rdzeniami hydraulicznymi. ZERES nadaje się idealnie do produkcji elementów wymagających wysokiej precyzji i wysokiej powtarzalności, jak choćby elementów do celów optycznych. Konstrukcja ZERES opiera się na sprawdzonej serii wtryskarek w pełni elektrycznych VENUS oferując wszelkie zalety i korzyści wynikające z technologii napędu elektrycznego: wysoka precyzja, energooszczędność, niezależne ruchy równoległe w całym zakresie i nie mniej ważne łatwość obsługi i serwisowania. POSZERZAMY MOŻLIWOŚCI Potencjał Firmy Zakład Zhafir w Niemczech (zdjęcie na górze) o całkowitej powierzchni 4.500m2 zapewnia europejskim użytkownikom spełnienie ich wymagań dotyczących produkcji, kontroli jakości oraz wsparcia serwisowego. W nowym zakładzie Chun Xiao, Ningbo (zdjęcie poniżej) o całkowitej powierzchni m2 produkowane są wtryskarki elektryczne do 5.500kN siły zwarcia. Fabryka posiada zdolność produkcyjną na poziomie wtryskarek rocznie. Więcej niż współpraca Zintegrowano wysoce wykwalifikowaną kadrę specjalistów w zespół mający na celu zaplanowanie i optymalne wykorzystanie sił i środków na każdym etapie rozwoju projektu. Współpraca pomiędzy partnerami z Chin i z Niemiec wywołała efekt synergii. W celu uzyskania najdogodniejszej odpowiedzi na zróżnicowane potrzeby rynku wykorzystuje się wieloletnie doświadczenie produkcyjne Haitiana. Nowa seria Zhafir Zeres ze zintegrowanym układem hydraulicznym idealnie wpisuje się w wymogi aplikacji wykorzystujące rdzenie oraz formy zespolone. 2 3 Zhafir Seria Zeres / 900 kn 400 kn 2,300 kn

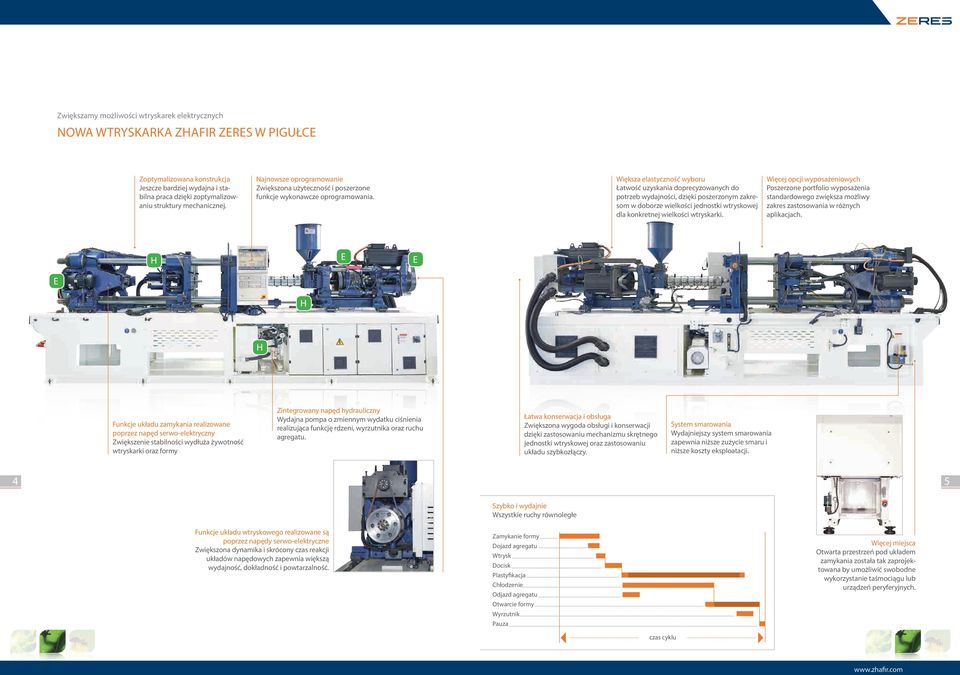

3 Zwiększamy możliwości wtryskarek elektrycznych NOWA WTRYSKARKA ZHAFIR ZERES W PIGUŁCE Zoptymalizowana konstrukcja Jeszcze bardziej wydajna i stabilna praca dzięki zoptymalizowaniu struktury mechanicznej. Najnowsze oprogramowanie Zwiększona użyteczność i poszerzone funkcje wykonawcze oprogramowania. Większa elastyczność wyboru Łatwość uzyskania doprecyzowanych do potrzeb wydajności, dzięki poszerzonym zakresom w doborze wielkości jednostki wtryskowej dla konkretnej wielkości wtryskarki. Więcej opcji wyposażeniowych Poszerzone portfolio wyposażenia standardowego zwiększa możliwy zakres zastosowania w różnych aplikacjach. H E E E H H Funkcje układu zamykania realizowane poprzez napęd serwo-elektryczny Zwiększenie stabilności wydłuża żywotność wtryskarki oraz formy Zintegrowany napęd hydrauliczny Wydajna pompa o zmiennym wydatku ciśnienia realizująca funkcję rdzeni, wyrzutnika oraz ruchu agregatu. Łatwa konserwacja i obsługa Zwiększona wygoda obsługi i konserwacji dzięki zastosowaniu mechanizmu skrętnego jednostki wtryskowej oraz zastosowaniu układu szybkozłączy. System smarowania Wydajniejszy system smarowania zapewnia niższe zużycie smaru i niższe koszty eksploatacji. 4 5 Szybko i wydajnie Wszystkie ruchy równoległe Funkcje układu wtryskowego realizowane są poprzez napędy serwo-elektryczne Zwiększona dynamika i skrócony czas reakcji układów napędowych zapewnia większą wydajność, dokładność i powtarzalność. Zamykanie formy Dojazd agregatu Wtrysk Docisk Plastyfikacja Chłodzenie Odjazd agregatu Otwarcie formy Wyrzutnik Pauza Więcej miejsca Otwarta przestrzeń pod układem zamykania została tak zaprojektowana by umożliwić swobodne wykorzystanie taśmociągu lub urządzeń peryferyjnych. czas cyklu

4 Przyspieszenie i prędkość JEDNOSTKA WTRYSKOWA Łatwa obsługa i konserwacja Mechanizm obrotowy jednostki wtryskowej pozwala na łatwą i szybka, wymianę ślimaka oraz podzespołów układu plastyfikacji, zapewnia szybki dostęp do wszystkich jej elementów w celu ich kontroli i konserwacji wielkość posiada możliwość UKŁ ZAMYKANIA (kn) JEDN. WTRYSKOWA Seria Zeres to wtryskarki z zakresu od 40 do 230 ton. Każda z poszczególnych zastosowania jednej z kilku dostępnych jednostek wtryskowych. Odpowiednie dopasowanie serwo-silnika i serwo-napędu zapewnia wysokie przyspieszenia jednocześnie zapewniając zoptymalizowane zużycie energii Napęd hydrauliczny dojazdu agregatu zapewnia jego szybki ruch oraz stabilny i o dużej sile docisk dyszy do formy. Parametry pracy układu są regulowane z poziomu pulpitu sterowniczego.

5 Dynamika i wydajność UKŁAD ZAMYKANIA 8 ciężar formy i redukują współczynnik tarcia. Płyta 9 Optymalny czas suchego cyklu czas (s) 2 1,5 1 0,5 Zmiana konstrukcji 5-punktowego układu kolanowego zwiększa stabilność pracy, redukuje naprężenia i bezwładność płyty. Modyfikacja ta pozwoliła na zoptymalizowanie krzywej prędkości i zredukowanie czasu suchego cyklu. Enkoder zastosowany w układzie regulacji wysokości formy redukuje czas potrzebny przy wymianach form. Ślizgi znajdujące się pod płytą ruchoma kompensują porusza się płynnie a jej obsługa i konserwacja jest znacznie uproszczona. Nowy układ centralnego smarowania zapewnia niskie zużycie smaru. Napęd wyrzutnika oparty został na dwóch zrównoważonych siłownikach hydraulicznych, poprzez co gwarantuje równomierność i stabilność pracy a także zapewnia podtrzymanie pozycji wstecznej w każdej fazie cyklu. Zastosowane szybkozłącze dla połączenia wypychacza z formą umożliwia jego montaż w ciągu 30 sekund. W porównaniu z dotychczas stosowaną we wtryskarkach elektrycznych, zewnętrzną przystawką hydrauliczną przeznaczoną do obsługi rdzeni, zastosowanie zintegrowanego z maszyną napędu hydraulicznego i sterowania dwoma rdzeniami na płycie ruchomej zapewnia większą stabilność układu przy uzyskaniu większego przepływu i wyższego ciśnienia układu. Parametry pracy układu regulowane są z pulpitu operatora. 0 ZE400 ZE600 ZE900 ZE1200 ZE1500 ZE1900 ZE2300

6 Elastyczność i korzyści dla użytkownika OPROGRAMOWANIE I STEROWANIE Wtrysk z doprasowaniem Programowalne wejścia/wyjścia sygnałowe Sterowanie sekwencyjna pracą rdzeni wartość regulowana forma otwarta przymknięcie formy do pozycji wymaganej wartość regulowana wtrysk ostateczne domknięcie formy (doprasowanie) otwarcie / uchylenie formy do pozycji wymaganej Kontrola jakości QUALITY Kontrola procesu Dwustopniowy tryb pracy wyrzutnika Dane produkcyjne NAJNOWSZY STEROWNIK 15-calowy kolorowy wyświetlacz dotykowy 3 złącza USB ogólnego zastosowania Wewnętrzna pamięć nastaw produkcyjnych (do 200 form) Nowy system nadzoru jakości produkcji Przyjazny interfejs Kompleksowe funkcje oprogramowania Wskaźnik LED trybu pracy Przejrzysty układ przycisków, klawiatura membranowa Skróty klawiszowe do szybkiego wyszukiwania funkcji Oprogramowanie w wielu opcjach językowych Karty zbliżeniowe RFID z programowalną kontrolą zakresu dostępu

7 ZHAFIR PLASTICS MACHINERY GMBH Jubatus-Allee Ebermannsdorf Germany Tel Fax NINGBO ZHAFIR PLASTICS MACHINERY CO., LTD No. 37, Laosan Road Beilun, Ningbo, P.R. China Tel Fax Zhafir Partner: MAPRO POLSKA SP. Z O.O. Filomatów 30/ Częstochowa, Polska Tel.: Fax: biuro@mapropolska.pl ZE_IM_GB_ _V02_Printed in Germany Credit/Rechtevermerk ESO
