1 Instrukcja obsługi programu TruVision Navigator 6.0 P/N REV I ISS 08OCT16

2 Copyright Znaki towarowe i patenty Producent Informacje kontaktowe Wersja Certyfikaty Umowa licencyjna oprogramowania 2016 United Technologies Corporation. Interlogix to część UTC Climate, Controls & Security oddziału firmy United Technologies Corporation. Wszelkie prawa zastrzeżone. Nazwa i logo TruVision Navigator 6.0 są znakami towarowymi firmy United Technologies. Pozostałe znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. Interlogix 3211 Progress Drive, Lincolnton, NC USA Autoryzowany przedstawiciel producenta na terenie Unii Europejskiej: UTC Climate Controls & Security B.V., Kelvinstraat 7, 6003 DH Weert, Netherlands Informacje kontaktowe można znaleźć w witrynie internetowej lub Niniejszy dokument dotyczy oprogramowania TruVision Navigator 6.0. N4131 Ważne: Niniejsza umowa licencyjna użytkownika oprogramowania (zwana dalej Umową ) jest prawomocnym porozumieniem między firmą UTC i nabywcą/użytkownikiem. Pobieranie, instalowanie, kopiowanie lub użytkowanie tego oprogramowania w inny sposób oznacza zgodę na warunki niniejszej umowy. Jeżeli nie można zaakceptować warunków tej umowy, nie wolno pobierać, instalować, kopiować lub użytkować tego oprogramowania i można zwrócić oprogramowanie w ciągu trzydziestu (30) dni w celu ubiegania się o zwrot opłaty licencyjnej. 1. Definicje. W niniejszym dokumencie mają zastosowanie następujące definicje: UTC oznacza firmę UTC Fire & Security z siedzibą w stanie Delaware. Użytkownik jest osobą fizyczną lub prawną akceptującą warunki tej umowy, jej pracownikami i kontrahentami stanowiącymi osoby trzecie, świadczącymi usługi na rzecz użytkownika. Oprogramowanie oznacza programy udostępniane na zasadach licencjonowania zgodnie z tą umową oraz wszelkie uaktualnienia, zmodyfikowane wersje, aktualizacje, dodatki i kopie oprogramowania przekazane użytkownikowi w czasie obowiązywania niniejszej licencji.

3 Klient oznacza osobę lub organizację albo podmiot nadrzędny lub podrzędny tejże, który korzysta z oprogramowania zgodnie z jego przeznaczeniem, z wyjątkiem dystrybutorów, autoryzowanych sprzedawców, sprzedawców związanych z wartością dodaną i producentów oryginalnego sprzętu. Dokument może zawierać bezpośrednie i pośrednie zwroty do użytkownika/nabywcy, niezależnie od tego, czy jest to osoba prywatna czy firma. Komputer oznacza komputer, stację roboczą, terminal lub inny sprzęt, na którym jest zainstalowane oprogramowanie. 2. Licencja. Oprogramowanie jest udostępniane na zasadach licencjonowania, a nie sprzedaży. Firma UTC zachowuje wszelkie prawa do produktu objętego licencją łącznie z prawami autorskimi, patentami, znakami towarowymi i tajemnicami handlowymi, uwzględnione w licencjonowanych produktach. Firma UTC niniejszym udziela użytkownikowi licencji, bez prawa do wyłączności i podlicencjonowania, upoważniającej do instalowania i użytkowania oprogramowania w formie kodu obiektowego w zakresie uwzględnionym w przekazanej opłacie licencyjnej (jeżeli została przekazana), ale tylko w kraju, w którym zostało ono zakupione. Użytkownik, który nie zakupił licencji na wiele kopii, jest uprawniony do zainstalowania tylko jednej kopii oprogramowania na pojedynczym komputerze. Firma UTC niniejszym udziela użytkownikowi licencji, bez prawa do wyłączności i przenoszenia, upoważniającej do wykonania pojedynczej kopii oprogramowania w formacie rozpoznawanym tylko przez komputery, przeznaczonej wyłącznie do celów związanych z wykonywaniem kopii zapasowych lub archiwizacją. Użytkownik zobowiązuje się do rezygnacji z podejmowania następujących działań: a. przekazywanie lub rozpowszechnianie oprogramowania w formacie elektronicznym lub w inny sposób, b. przechowywanie oprogramowania na serwerze w celu użycia przez kilka terminali, c. sprzedawanie, wypożyczanie, oddawanie w leasing lub podlicencjonowanie oprogramowania, d. kopiowanie lub modyfikowanie oprogramowania w jakimkolwiek celu.

4 3. Okres obowiązywania. Niniejsza umowa pozostaje w mocy aż do rozwiązania. Umowę można rozwiązać przez odinstalowanie wszystkich składników oprogramowania ze wszystkich komputerów i zwrócenie produktu objętego licencją firmie UTC. Firma UTC może rozwiązać niniejszą umowę, jeśli użytkownik naruszy którykolwiek z warunków niniejszej umowy. Użytkownik zobowiązuje się do natychmiastowego odinstalowania wszystkich składników oprogramowania i zwrócenia oprogramowania firmie UTC po rozwiązaniu niniejszej umowy, niezależnie od przyczyn. Wszystkie warunki niniejszej umowy dotyczące (i) zrzeczenia się gwarancji, (ii) ograniczenia odpowiedzialności, zadośćuczynienia i szkód oraz (iii) praw własności firmy UTC pozostają w mocy nawet po rozwiązaniu niniejszej umowy. 4. Inżynieria wsteczna. Oprogramowanie jest dostarczane tylko w formie kodu obiektowego. Użytkownik nie jest uprawniony do zmiany, scalania, modyfikowania, dostosowywania, tłumaczenia, dezasemblacji, poddawania inżynierii wstecznej lub przekształcania oprogramowania do czytelnej formy w inny sposób. 5. Ograniczona gwarancja. Firma UTC gwarantuje, że przez jeden (1) rok od daty dostarczenia produktu objętego licencją (okres obowiązywania gwarancji na oprogramowanie) funkcje oprogramowania będą działać zgodnie z przeznaczeniem i opisem w odpowiedniej dokumentacji a oprogramowanie będzie zgodne we wszystkich najważniejszych aspektach ze specyfikacjami publikowanymi w tej dokumentacji. Firma UTC nie gwarantuje, że oprogramowanie będzie działać bez przerwy lub bez błędów. Wyłącznym zadośćuczynieniem, do którego ma prawo użytkownik na mocy niniejszej ograniczonej gwarancji, jeśli oprogramowanie nie spełnia warunków niniejszej umowy, jest naprawa lub wymiana oprogramowania. Dokładny wariant jest wybierany uznaniowo przez firmę UTC. Aby naprawić lub wymienić oprogramowanie, które nie spełnia warunków niniejszej gwarancji, należy w okresie obowiązywania gwarancji na oprogramowanie skontaktować się z działem obsługi klienta firmy Interlogix, korzystając z adresu internetowego Z WYJĄTKIEM POWYŻSZEJ GWARANCJI OGRANICZONEJ W MAKSYMALNYM ZAKRESIE DOZWOLONYM PRZEZ OBOWIĄZUJĄCE PRZEPISY FIRMA UTC UDOSTĘPNIA OPROGRAMOWANIE BEZ JAKICHKOLWIEK GWARANCJI WYRAŹNYCH, DOROZUMIANYCH LUB USTAWOWYCH. FIRMA UTC W SZCZEGÓLNOŚCI WYKLUCZA WSZELKIE DOROZUMIANE GWARANCJE DOTYCZĄCE PRZYDATNOŚCI

5 HANDLOWEJ, PRZYDATNOŚCI DO OKREŚLONEGO CELU I OCHRONY PRAW STRON TRZECICH. 6. Ograniczenie odpowiedzialności. Wyłącznym obowiązkiem firmy UTC wynikającym z niniejszej umowy jest naprawa lub wymiana niezgodnego z warunkami oprogramowania i/lub wadliwych nośników na podstawie powyższych postanowień ograniczonej gwarancji. W MAKSYMALNYM ZAKRESIE DOZWOLONYM PRZEZ OBOWIĄZUJĄCE PRZEPISY FIRMA UTC W ŻADNYCH OKOLICZNOŚCIACH NIE BĘDZIE PONOSIĆ ODPOWIEDZIALNOŚCI ZA UTRATĘ ZYSKÓW LUB PERSPEKTYW BIZNESOWYCH, BRAK MOŻLIWOŚCI UŻYTKOWANIA, PRZERWY W DZIAŁALNOŚCI BIZNESOWEJ, UTRATĘ DANYCH ALBO INNE STRATY WTÓRNE, SPECJALNE, PRZYPADKOWE LUB POŚREDNIE, NIEZALEŻNIE OD ZASAD USTALANIA ODPOWIEDZIALNOŚCI NA PODSTAWIE UMOWY, PRZEWINIENIA, ZANIEDBANIA, ODPOWIEDZIALNOŚCI PRODUCENTA ZA PRODUKTY LUB W INNY SPOSÓB. W NIEKTÓRYCH JURYSDYKCJACH ZABRONIONE JEST WYKLUCZANIE LUB OGRANICZANIE ODPOWIEDZIALNOŚCI ZA STRATY POŚREDNIE LUB PRZYPADKOWE, DLATEGO POWYŻSZE ZASTRZEŻENIE MOŻE NIE DOTYCZYĆ NIEKTÓRYCH UŻYTKOWNIKÓW. NIEZALEŻNIE OD OKOLICZNOŚCI ZAKRES ODPOWIEDZIALNOŚCI FIRMY UTC NIE BĘDZIE PRZEKRACZAĆ OPŁATY LICENCYJNEJ PRZEKAZANEJ PRZEZ UŻYTKOWNIKA ZA OPROGRAMOWANIE LICENCJONOWANE ZGODNIE Z TĄ UMOWĄ. POWYŻSZE OGRANICZENIE BĘDZIE STOSOWANE W MAKSYMALNYM ZAKRESIE DOZWOLONYM PRZEZ OBOWIĄZUJĄCE PRZEPISY NIEZALEŻNIE OD TEGO, CZY FIRMA UTC ZOSTAŁA POWIADOMIONA O MOŻLIWOŚCI WYSTĄPIENIA STRAT TEGO TYPU, I NIEZALEŻNIE OD SKUTECZNOŚCI ŚRODKÓW ZARADCZYCH. 7. Postanowienia ogólne. Materiałów przekazanych użytkownikowi, łącznie z oprogramowaniem, nie wolno eksportować lub reeksportować niezgodnie z przepisami eksportowymi Stanów Zjednoczonych lub przepisami obowiązującymi w innej odpowiedniej jurysdykcji. Wszelkie próby udzielania licencji, podlicencji lub przekazywania wszelkich praw, obowiązków lub zobowiązań wymienionych w niniejszym dokumencie są nieważne. Niniejsza umowa podlega realizacji i interpretacji zgodnie z prawem stanu Kalifornia w Stanach Zjednoczonych, bez względu na ewentualną sprzeczność przepisów prawa. Użytkownik niniejszym zgadza się na

6 odpowiedzialność wobec sądów stanowych i federalnych w regionie administracyjnym Costa Mesa w stanie Kalifornia, jeśli będzie konieczne rozstrzygnięcie jakiegokolwiek sporu wynikającego z niniejszej umowy. 8. Prawa ograniczone informacje podstawowe. Produkt objęty licencją podlega PRAWOM OGRANICZONYM. Jeśli rząd Stanów Zjednoczonych lub jedna z jego agencji otrzyma licencję, mają zastosowanie poniższe warunki dodatkowe: warunki dotyczące oprogramowania komputerowego podlegającego ograniczeniom (z ang. Restricted Computer Software), zgodnie z definicją zawartą w rozporządzeniach do nabyć federalnych (Federal Acquisition Regulations) w artykule dotyczącym ograniczonych praw do komercyjnego oprogramowania komputerowego (Commercial Computer Software Restricted Rights), oraz ograniczeniom zawartym w podpunktach (c)(1) i (c)(2) tych rozporządzeń; jeśli dotyczy, rządowe prawa do użytkowania, modyfikowania, powielania, wydawania, wykonywania, wyświetlania lub ujawniania oprogramowania są także ograniczone w myśl postanowień zawartych w punktach (b)(2) i (b)(3) rozporządzenia Rights in Noncommercial Technical Data and Computer Software Small Business Innovative Research (SBIR) Program w artykule DFARS Potwierdzenie. Użytkownik potwierdza, że przeczytał i zrozumiał niniejszą umowę oraz że zgadza się na przestrzeganie jej postanowień. Użytkownik zgadza się także, że niniejsza umowa jest pełnym i jedynym ważnym poświadczeniem porozumienia zawartego między nim a firmą UTC oraz że zastępuje ona wszelkie oferty lub wcześniejsze uzgodnienia, w formie ustnej i pisemnej, a także wszystkie inne uzgodnienia dotyczące przedmiotu niniejszej umowy. Przeznaczenie. Niniejszy produkt wolno stosować wyłącznie zgodnie z przeznaczeniem, do którego został zaprojektowany; prosimy o zapoznanie się z dokumentacją zawierającą parametry techniczne produktu oraz pozostałymi dokumentami przeznaczonymi dla użytkownika. Najnowsze informacje o produktach można uzyskać u lokalnego sprzedawcy lub w witrynie internetowej pod adresem

7 Spis treści Rozdział 1 Omówienie 3 Wymagania dotyczące oprogramowania klienta 8 Zalecenia sprzętowe dotyczące klienta 9 Wymagania dotyczące oprogramowania serwera 11 Zalecenia sprzętowe dotyczące serwera 12 Wymagania dotyczące wtyczek w programie Internet Explorer 13 Rozdział 2 Instalacja 16 Architektura 16 Opcje instalacji 16 Języki 17 Instalacja model samodzielny 17 Instalacja model wielu klientów 19 Pierwsze logowanie 22 Odinstalowanie 24 Usługa Network Time Protocol (NTP) 27 Instalowanie programu Navigator na platformie Windows 8 28 Rozdział 3 Obsługa 30 Dodawanie urządzeń 30 Dodawanie kamer za pomocą Narzędzia wykrywania 33 Dodawanie kamery TruVision działającej w zakresie 360 stopni 35 Organizowanie elementów panelu Nawigator 36 Wyszukiwanie i eksportowanie materiału wideo 38 Wyświetlanie reguł analityki 40 Panel Zbieracz 42 Odtwarzacz TruVision Navigator Player 44 Analiza dysku na poziomie kamery 46 Panel wyświetlania 47 Sterowanie PTZ 49 Powiększenie cyfrowe 51 Monitor sabotażu 51 Konfigurowanie wykrytych urządzeń 52 Konfigurowanie urządzenia za pomocą programu TruVision Navigator 53 Konfigurowanie kamery 54 Właściwości urządzenia 55 Analiza dysku urządzenia 56 Aktualizacja oprogramowania firmware 57 Instrukcja obsługi programu TruVision Navigator 6.0 i

8 Wyszukiwanie kamer 58 Konfiguracja za pomocą przeglądarki rejestratora TruVision 60 Konfigurowanie urządzenia 60 Rozdział 4 Ustawienia programu TruVision Navigator 64 Ustawienia klienta 65 Ustawienia serwera 66 Ustawienia powiadomień 86 Ustawienia diagnostyki stanu 88 Ustawienia grup i użytkowników 91 Pomoc 94 Załącznik A Szczegółowe informacje o urządzeniach 95 Podsumowanie 95 Spis treści 95 TruVision TVR10 (DVR) 95 TruVision TVR11 / TVR12 (DVR) 100 TruVision TVR41 / TVR42 (DVR) 105 Ogólny rejestrator TVR/TVN oraz TVN70 / TVR12HD / TVR44HD 109 TruVision TVR60 (rejestrator hybrydowy) 112 TruVision TVN10/20/21/50 (NVR) 117 ii Instrukcja obsługi programu TruVision Navigator 6.0

9 Rozdział 1 Omówienie TruVision Navigator to oprogramowanie do zarządzania obrazem wideo, które zapewnia personelowi ochrony możliwość łatwego gromadzenia dowodów wideo, bieżącego monitorowania sytuacji oraz konfigurowania i obsługi systemu nadzoru wideo składającego się z cyfrowych rejestratorów (urządzeń) wideo, analogowych kamer wideo, sieciowych rejestratorów wideo i kamer IP. Program TruVision Navigator zapewnia bardziej intuicyjny sposób wyszukiwania i prezentowania odpowiednich treści wideo. Wersja 6 zapewnia zmodyfikowany interfejs i ulepszenia funkcji w celu zapewnienia bardziej intuicyjnej obsługi. Główny ekran programu TruVision Navigator przedstawiono na rysunku 1. Instrukcja obsługi programu TruVision Navigator 6.0 3

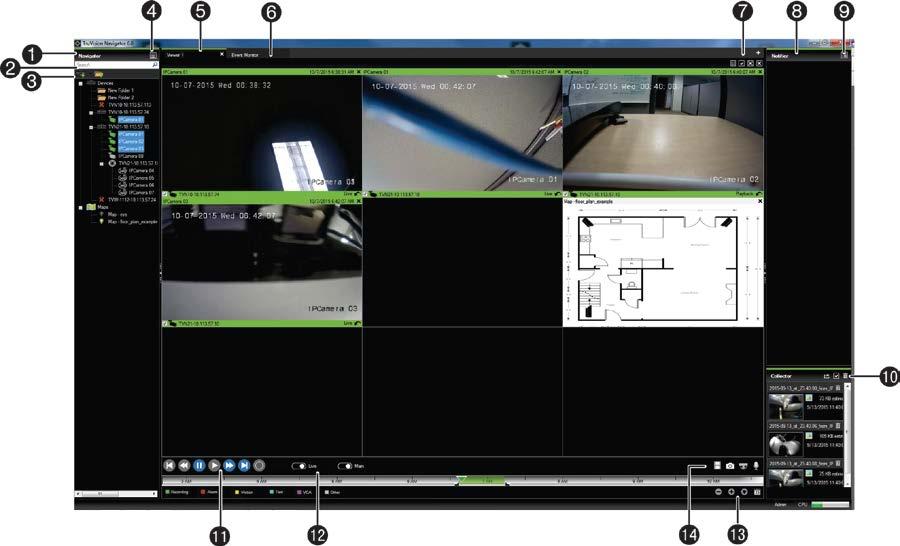

10 Rozdział 1: Omówienie Rysunek 1: główny ekran programu TruVision Navigator 1 Panel Nawigator 2 Okno dialogowe wyszukiwania 3 Ikony Dodaj rejestrator i Dodaj foldery 4 Ikony Ustawienia, Zadania, Pomoc i Wyloguj 5 Panel Przeglądarka, można dodać wiele paneli wyświetlania z kartami (maks. 10) przez kliknięcie ikony + 6 Panel Monitor zdarzeń 7 Ikony Widok niestandardowy, Przełącz (widok zmaksymalizowany i normalny), Zaznacz wszystko i Zamknij wszystko 8 Panel Powiadomienia 9 Uruchamia Centrum zdarzeń 10 Panel Zbieracz i ikony Eksportuj, Zaznacz wszystko i Zamknij wszystko 11 Panel Sterowanie i sterowanie odtwarzaniem 12 Elementy sterujące do przełączania strumienia na żywo i strumienia dodatkowego 13 Ikony Powiększ/pomniejsz, Wyśrodkuj linię czasu i Idź do daty 14 Ikony Zapisz wideo, Zrzut obrazu, PTZ i Naciśnij, aby rozmawiać 4 Instrukcja obsługi programu TruVision Navigator 6.0

11 Rozdział 1: Omówienie Program TruVision Navigator składa się z przedstawionych powyżej pięciu paneli, kilku ważnych okien dialogowych i wielu ikon. Rozmiary paneli można zmieniać, przesuwając lewy i prawy pionowy pasek podziału. Ikony strzałek obok nazw paneli wskazują możliwość ukrywania/przywracania panelu. Umożliwia to dostosowanie układu aplikacji do działań, które są w danej chwili wykonywane. Niestandardowy układ paneli zostanie zapisany w programie TruVision Navigator po wylogowaniu i będzie on przywrócony po kolejnym zalogowaniu. Panel Nawigator (1) to centralny obszar administracyjny oprogramowania. Umożliwia szybkie wyszukiwanie i dostęp do dowolnego urządzenia lub kamery systemu. Panel Nawigator obsługuje dwukrotne klikanie oraz funkcję przeciągnij i upuść, umożliwiające wyświetlanie kamer lub urządzeń. Po kliknięciu prawym przyciskiem myszy dowolnego obiektu w panelu Nawigator, wyświetlona zostanie lista operacji, które można wykonać względem tego obiektu. Dotyczy to diagnostyki stanu, konfiguracji urządzenia, analizy dysku, zmiany właściwości, wyszukiwania i innych opcji. Możliwe jest dodawanie map lub planów pomieszczeń przy użyciu plików.jpg lub.png. Ikony kamer prowadzących transmisję na żywo można umieścić na mapach w celu przedstawienia ich fizycznych lokalizacji. Kliknięcie tych ikon kamer powoduje załadowanie obrazu wideo do panelu Przeglądarka. Operacje widoczne w panelu zależą od uprawnień, więc jeśli użytkownik nie ma uprawnień do wykonywania określonych operacji, niektóre z nich nie będą widoczne. Panel Przeglądarka (5) pozwala oglądać wideo na żywo lub z zapisu z dowolnego źródła wideo w systemie. Zapewnia możliwość weryfikacji treści i podejmowania decyzji w zależności od sytuacji oglądanej w materiale. W panelu można wyświetlać obraz w trybie na żywo lub obraz uprzednio zarejestrowany, zainicjowany za pomocą paneli Powiadomienia, Nawigator lub Zbieracz. Można dodać wiele paneli wyświetlania z kartami (maks. 10). Te dodatkowe panele wyświetlania można również odłączyć, przekształcając je w okna przestawne. W panelu Przeglądarka jest teraz wbudowana przeglądarka o nazwie Monitor zdarzeń. Podczas ustawiania źródeł wideo użytkownicy mogą korzystać z kilku układów płytek. Standardowe układy to: 1 1, 2 2, 3 3, 4 4 oraz 5 5 płytek. System obsługuje również dziesięć różnych niestandardowych układów płytek, co zapewnia dodatkowe możliwości. Dwukrotne kliknięcie płytki powoduje otwarcie materiału wideo na pełnym ekranie. Ponowne dwukrotne kliknięcie przywraca poprzedni układ płytek wideo. Funkcja natychmiastowej powtórki działa na poziomie płytki wideo i jest uruchamiana przez kliknięcie ikony Powtórka. Jeśli system zawiera kamery PTZ (obrót/pochylanie/powiększanie), panel Przeglądarka obsługuje ruchy myszy w obrębie płytki wideo w celu sterowania funkcją PTZ. Aby ustawić funkcje obrotu i pochylenia kamery, należy kliknąć lewym przyciskiem i przesunąć mysz w lewo, prawo, górę lub dół. Aby przybliżyć lub oddalić obraz, należy kliknąć prawym przyciskiem i przesunąć mysz w górę lub w dół. Instrukcja obsługi programu TruVision Navigator 6.0 5

12 Rozdział 1: Omówienie Panel Sterowanie (11) służy do zarządzania obrazem wideo wczytanym do panelu Przeglądarka. Panel Sterowanie zawiera również pasek narzędzi, linię czasu, przyciski sterowania odtwarzaniem oraz funkcje przełączania strumieni. Panel Sterowanie umożliwia sterowanie aktualnie zaznaczoną płytką wideo (zielone obramowanie wokół płytki). Pasek narzędzi panelu Sterowanie służy do wybierania płytek wideo, przybliżania i oddalania linii czasu, środkowania linii czasu, otwierania palety sterowania kamerą PTZ, przeprowadzania wyszukiwania Przejdź do oraz do zmiany trybu wyświetlania między opcją na żywo i odtwarzaniem. Przycisk Zrzut obrazu umożliwia zapisanie zrzutu wybranej płytki wideo i wysłanie go do panelu Zbieracz w celu wyeksportowania. Przycisk Wideo służy do wysłania określonego segmentu wideo (z określonego przedziału czasu, oznaczonego kolorem zielonym) do panelu Zbieracz w celu wyeksportowania. Linia czasu panelu Sterowanie umożliwia wyszukiwanie materiału wideo w wybranych punktach czasu. Dwukrotne kliknięcie w dowolnym miejscu na linii czasu powoduje automatyczne odtworzenie materiału wideo z danego dnia i godziny. Wideo można przeszukiwać i odtwarzać w dowolnym punkcie linii czasu za pomocą kursora odtwarzania obrazu na żywo / zarejestrowanego (zielona ikona trójkąta przeszukiwania) Początek i koniec wybranego segmentu wideo oznacza się ikonami trójkąta. Dodatkowe możliwości sterowania odtwarzaniem materiału wideo dają przyciski sterowania odtwarzaniem umieszczone pod linią czasu. Panel Zbieracz (10) zawiera wszystkie istotne segmenty wideo, zrzuty obrazu i lokalne nagrania gotowe do wyeksportowania. Tutaj można wybrać żądaną treść w celu wyeksportowania na dysk twardy na życzenie lub poprzez harmonogram. Aby ponownie odtworzyć klip wideo w celu jego dalszej analizy, należy dwukrotnie kliknąć jego miniaturę, co spowoduje otwarcie klipu w panelu Przeglądarka. Następnie można za pomocą linii czasu poprawić zaznaczenie czasu klipu i ponowne przesłać go do panelu Zbieracz. Aby usunąć klipy wideo z panelu Zbieracz, należy kliknąć ikonę usuwania obok miniaturki. Kliknięcie miniaturki prawym przyciskiem myszy umożliwia zmianę nazwy, drukowanie lub wysyłanie pocztą zrzutów obrazu. Panel Zadania (4) to jedno centralne miejsce monitorowania zadań, które zostały utworzone i zaplanowane w systemie. Do takich zadań zalicza się eksport obrazu wideo, tworzenie kopii zapasowych bazy danych i przywracanie bazy danych. W panelu Zadania znajdują się informacje o bieżącym stanie zadań oczekujących w kolejce oraz o przyczynie niepowodzenia wykonania zadania. Panel Zadania jest uruchamiany przy użyciu ikony Zadania w panelu Nawigator. Okno dialogowe Ustawienia (4) zapewnia możliwość konfiguracji niektórych opcji aplikacji. Dostępne są ustawienia klienta, serwera, powiadomień, Diagnostyki stanu, Grup i użytkowników oraz historii kontroli. Ustawienia modułu Klient dotyczą wszystkich stacji klienckich. Ustawienia te obejmują 6 Instrukcja obsługi programu TruVision Navigator 6.0

13 Rozdział 1: Omówienie Dźwięk powiadomienia: Można włączyć dźwięk ostrzeżenia po otrzymaniu nowych powiadomień urządzeń w panelu Powiadomienia programu TruVision Navigator. Aktywacja POS: Można włączyć wyświetlanie danych POS w płytce wideo lub osobno. Kolejność kamer: Rozmieszczanie kamer w drzewie programu Navigator według nazwy lub numeru. Maksymalna liczba strumieni na żywo: Ustawienie maksymalnej liczby głównych strumieni na żywo, dopuszczanych przez klienta, na 0 (zero). Główne strumienie nie są wówczas wyświetlane, tylko strumienie podrzędne. Sterowanie progiem procesora: W tym miejscu można ustawić maksymalny próg procesora, aby zapobiec sytuacji, w której podczas renderowania wideo procesor zostanie wykorzystany w 100%. Podobnie jak w przypadku innych aplikacji, wykorzystanie procesora w 100% spowoduje zablokowanie komputera. Zachowaj współczynnik kształtu wideo: Można określić współczynnik kształtu obrazu wyświetlanego w trybie na żywo/odtwarzania w panelu Przeglądarka. Włączenie dźwięku: Włączenie dźwięku z urządzenia, jeśli jest dostępny. Pokaż siatkę w przeglądarce: Ukrycie lub wyświetlenie siatki w przeglądarce wideo. Wyświetl informacje o okienku wideo: Ukrycie lub wyświetlenie nazwy kamery oraz daty i godziny. Dostępne są ustawienia serwera SMTP, uprawnień, czasu trwania szybkiego powtórzenia, niestandardowych łączy systemu Pomocy oraz adresów URL klienta/serwera. Ustawienia modułu Powiadomienia obejmują parametry portów niezbędne do otrzymywania zdarzeń z poszczególnych urządzeń. Menu zawiera również ustawienia powiadomień oraz filtr konkretnych rodzajów powiadomień. Ustawienia diagnostyki stanu obejmują filtr odbieranych informacji diagnostycznych i możliwość konfiguracji powiadomień dotyczących diagnostyki. W tym menu można również zaplanować automatyczny harmonogram odpytywania diagnostycznego. Moduł Grupy i użytkownicy umożliwia dodawanie nowych użytkowników, przypisanie im praw dostępu i tworzenie grup. Moduł Historia kontroli służy w tej karcie do przeszukiwania aktywności użytkowników. Okno dialogowe Pomoc (4) zapewnia łatwy dostęp do funkcji pomocy zawierającej bardziej szczegółowe instrukcje systemowe. Można tutaj również uzyskać informacje o wersji programu TruVision Navigator, prawach autorskich oraz o umowie licencyjnej z użytkownikiem końcowym. Organizacje mogą dodawać własne elementy pomocy lub łącze szkoleniowe, aby umożliwić wdrażanie produktu. Instrukcja obsługi programu TruVision Navigator 6.0 7

14 Rozdział 1: Omówienie Okno dialogowe Centrum zdarzeń (9) zapewnia możliwość zbierania powiadomień wysyłanych z urządzeń i zarządzania nimi. Okno dialogowe Centrum zdarzeń jest uruchamiane przy użyciu ikony (9) w panelu Powiadomienia (8). Urządzenia należy skonfigurować tak, aby powiadomienia były wysyłane za pomocą protokołu TCP na adres IP komputera pełniącego funkcję serwera TruVision Navigator. Dodatkowo, aby wysyłanie tych powiadomień było możliwe, na serwerze TruVision Navigator należy odpowiednio skonfigurować zaporę. Klipy wideo powiązane z tymi zdarzeniami mogą być także wysyłane bezpośrednio do Monitora zdarzeń (6) w panelu Przeglądarka. Do powiadomień zaliczyć można alarm, utratę wideo, ruch, awarię wentylatora, awarię dysku, użytkownika zablokowanego na urządzeniu, skasowanie wideo, zapełnienie dysku, włączenie zasilania urządzenia oraz inne powiadomienia w zależności od modelu urządzenia. Wymagania dotyczące oprogramowania klienta Program TruVision Navigator jest zgodny ze wszystkimi wymienionymi dalej systemami operacyjnymi oraz innymi składnikami oprogramowania. Tabela 1: wymagania dotyczące oprogramowania klienta Składnik Wersja Uwagi System operacyjny Microsoft Windows XP Professional z dodatkiem SP3 Microsoft Windows Vista z dodatkiem SP1 (32- lub 64-bitowy) Microsoft Windows 7 z dodatkiem SP1 (32- lub 64-bitowy) Microsoft Windows 8,1 (32- lub 64-bitowy) Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Wymaganie wstępne dotyczące wczytania programu TruVision Navigator (w celu obsługi systemu Windows 8 należy oddzielnie zainstalować program WinPCAP i uruchomić go w trybie zgodności) 8 Instrukcja obsługi programu TruVision Navigator 6.0

15 Rozdział 1: Omówienie Składnik Wersja Uwagi Microsoft Windows Server 2003 R2 (32-bitowy) Microsoft Windows Server 2008 R2 (32- lub 64-bitowy) Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Inne Microsoft.NET Framework 4.0 Element pakietu instalacyjnego Zalecenia sprzętowe dotyczące klienta Rynek komputerów PC stale się zmienia. Wydajność i możliwości produktów są coraz lepsze, a koszty ponoszone przez klientów maleją. W związku z tym przygotowaliśmy listę wymogów dotyczących komputerów klienckich, na których jest instalowany program TruVision Navigator (dane z sierpnia 2013 r.). Przedstawione dane techniczne to jedynie ZALECENIA dla użytkowników. Działanie programu TruVision Navigator może się różnić w zależności od wydajności komputera. Aby określić indywidualne wymagania dotyczące komputera, należy się zapoznać ze wskaźnikiem oczekiwanej wydajności widocznym w dolnej części tabeli. Na jego podstawie można podjąć decyzję o wyborze odpowiedniego komputera PC. Tabela 2: specyfikacja sprzętowa komputerów klienckich Składnik Minimalna Zalecana Wysoka Uwagi Procesor Procesor Intel Core i trzeciej generacji (dwurdzeniowy 3,30 GHz z 3 MB pamięci podręcznej i kartą graficzną HD2500) Procesor Intel Core i trzeciej generacji (6 MB pamięci podręcznej, 3,2 GHz) z kartą graficzną HD2500 Procesor Intel Core i trzeciej generacji (8 MB pamięci podręcznej, 3,4 GHz) z kartą graficzną HD4000 W przypadku wyświetlania i renderowania wideo wydajność procesora jest bezpośrednio związana z wydajnością oprogramowania. Bardziej wydajny procesor oznacza lepszą wydajność programu. Instrukcja obsługi programu TruVision Navigator 6.0 9

16 Rozdział 1: Omówienie Składnik Minimalna Zalecana Wysoka Uwagi Pamięć Dysk twardy 4 GB bez funkcji ECC w 2 modułach DIMM DDR MHZ 500 GB, 7200 obr./min, SATA 3,0 Gb/s, 16 MB pamięci cache Karta graficzna Zintegrowana karta graficzna Intel z jednym złączem HDMI/VGA 6 GB bez funkcji ECC w 2 modułach DIMM DDR MHZ 500 GB, 7200 obr./min, SATA 3,0 Gb/s, 16 MB pamięci cache Dwie karty AMD Radeon HD 7470 z 1 GB pamięci 8 GB bez funkcji ECC w 2 modułach DIMM DDR MHZ 500 GB, 7200 obr./min, SATA 3,0 Gb/s, 16 MB pamięci cache Dwie karty AMD Radeon HD 7470 z 1 GB pamięci Rozdzielczość 1024 x x x 768 Sieć Zintegrowana karta PCIE 10/100/1000 Zintegrowana karta PCIE 10/100/1000 Zintegrowana karta PCIE 10/100/1000 Pamięć RAM jest związana z liczbą programów, które można uruchomić jednocześnie oraz z liczbą różnych operacji, które program TruVision Navigator może wykonywać jednocześnie. Więcej pamięci RAM oznacza lepszą wydajność programu. Opcjonalnie do zainstalowania programu TruVision Navigator wymagane jest ok. 880 MB miejsca. Aby przechowywać na komputerze materiały wideo wyeksportowane z urządzeń, należy zwiększyć ilość miejsca dostępnego na dysku. Zgodność karty graficznej jest bezpośrednio powiązana z wydajnością renderowania w programie TruVision Navigator. Lepsza karta graficzna oznacza lepszą wydajność renderowania materiałów wideo w programie. Niska przepustowość karty sieciowej może być przyczyną problemów z wydajnością. Jeśli wydajność karty sieciowej jest niższa niż ilość danych przesyłanych strumieniowo do komputera, mogą wystąpić problemy z wydajnością. 10 Instrukcja obsługi programu TruVision Navigator 6.0

17 Rozdział 1: Omówienie Wymagania dotyczące oprogramowania serwera Program TruVision Navigator jest zgodny ze wszystkimi wymienionymi dalej systemami operacyjnymi oraz innymi składnikami oprogramowania. Tabela 3: wymagania dotyczące oprogramowania serwera Składnik Wersja Uwagi System operacyjny Microsoft Windows XP Professional z dodatkiem SP3 Microsoft Windows Vista z dodatkiem SP1 (32- lub 64-bitowy) Microsoft Windows 7 (32- lub 64-bitowy) Microsoft Windows 8 (32- lub 64-bitowy) Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Wymaganie wstępne dotyczące wczytania programu TruVision Navigator (w celu obsługi systemu Windows 8 należy oddzielnie zainstalować program WinPCAP i uruchomić go w trybie zgodności) (Przed zainstalowaniem programu Navigator należy zainstalować sterowniki SQL dla systemu Windows 8) Microsoft Windows Server 2003 R2 (32-bitowy) Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Microsoft Windows Server 2008 R2 (32- lub 64-bitowy) Wymaganie wstępne dotyczące wczytania programu TruVision Navigator Baza danych Microsoft SQL 2008 Microsoft SQL Express 2008 R2 Program Microsoft SQL Express 2008 R2 to element pakietu instalacyjnego W przypadku instalacji samodzielnej oprogramowanie Microsoft SQL nie jest wymagane. Inne Microsoft.NET Framework 4.0 Element pakietu instalacyjnego Instrukcja obsługi programu TruVision Navigator

18 Rozdział 1: Omówienie Inne WinPCAP Element pakietu instalacyjnego Zalecenia sprzętowe dotyczące serwera Przedstawione dane techniczne to jedynie ZALECENIA dla użytkowników. Działanie programu TruVision Navigator może się różnić w zależności od wydajności komputera. Tabela 4 zawiera zalecaną specyfikację sprzętową serwera. Tabela 4: specyfikacja sprzętowa dotycząca serwera Składnik Zalecana Uwagi Procesor Procesor Intel Core i trzeciej generacji (6 MB pamięci podręcznej, 3,2 GHz) z kartą graficzną HD2500 Pamięć 6 GB bez funkcji ECC w 2 modułach DIMM DDR MHZ Dysk twardy Karta graficzna Sieć 1024 x GB, 7200 obr./min, SATA 3,0 Gb/s, 16 MB pamięci cache Dwie karty AMD Radeon HD 7470 z 1 GB pamięci Zintegrowana karta PCIE 10/100/1000 Opcjonalnie wymóg dotyczący miejsca zależy od wielu czynników i różni się w zależności od tego, czy baza danych jest obsługiwana na serwerze, czy materiały wideo są przechowywane na serwerze oraz od wielkości rzeczywistej bazy danych. Opcjonalnie zależnie od tego, czy na tym komputerze ma być wyświetlany obraz wideo z klienta. Obsługiwane urządzenia wideo W tabeli 5 przedstawiono obsługiwane urządzenia i odpowiadające im wersje oprogramowania firmware. Tabela 5: obsługiwane urządzenia nagrywające Urządzenia UTC Obsługiwane oprogramowanie firmware TruVision NVR20* 2.0h TruVision NVR50* 1.0m TruVision TVN TruVision TVR20* Instrukcja obsługi programu TruVision Navigator 6.0

19 Rozdział 1: Omówienie Urządzenia UTC Obsługiwane oprogramowanie firmware TruVision DVR12HD 1.0 TruVision DVR44HD 1.0 TruVision NVR TruVision TVN21(P)(S) 2.0 TruVision DVR12* 1.0 TruVision DVR41* 1.0 TruVision DVR42* 1.0 TruVision NVR40 (TVN40)* 4.2.1, lista zmian TruVision DVR60 (TVR60)* 4.0 TruVision DVR40 (TVR40)* 3.0 kompilacja TruVision DVR10 (TVR10)* 2.0 kompilacja i 2.2 kompilacja TruVision DVR11 (TVR11c)* 1.0m TruVision DVR11 (TVR11)* 1.0k * Te modele mają status Koniec cyklu eksploatacji i nie mają aktywnego wsparcia. Wymagania dotyczące wtyczek w programie Internet Explorer Następujące formanty ActiveX w oknie dialogowym Security Settings (Ustawienia zabezpieczeń) muszą być włączone. 1. Włącz automatyczne monitowanie o instalację kontrolki ActiveX. Instrukcja obsługi programu TruVision Navigator

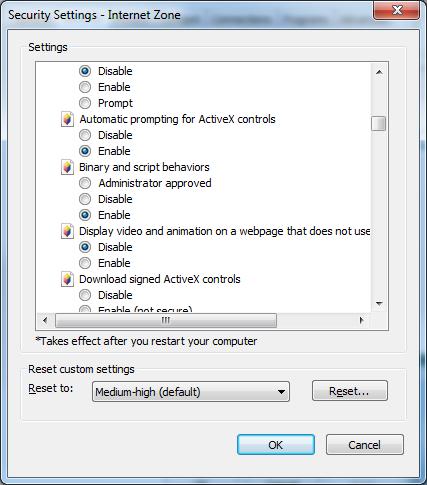

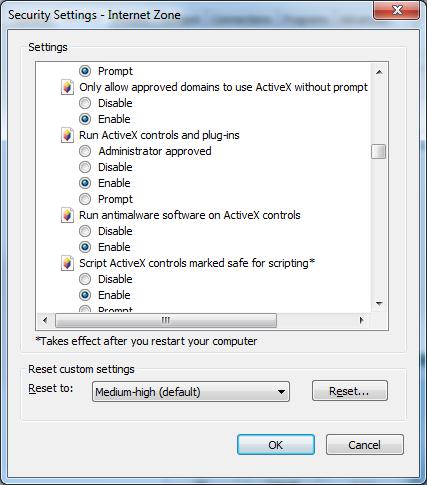

20 Rozdział 1: Omówienie 2. Włącz monitowanie o pobieranie formantów ActiveX. 3. Opcja Run ActiveX controls and plug-ins (Uruchamianie kontrolek ActiveX i wtyczek) powinna być włączona. 14 Instrukcja obsługi programu TruVision Navigator 6.0

21 Rozdział 1: Omówienie Instrukcja obsługi programu TruVision Navigator

22 Rozdział 2 Instalacja Architektura Program TruVision Navigator składa się z 3 komponentów: Klient Usługi Baza danych Elastyczność architektury programu TruVision Navigator umożliwia współdziałanie tych komponentów na jednym komputerze (np. z systemem Windows 7) w niewielkich środowiskach. Komponenty programu TruVision Navigator mogą również działać na oddzielnych komputerach (np. na serwerze wirtualnym obsługi usług, specjalnym komputerze bazodanowym oraz wielu komputerach klienckich rozmieszczonych w sieci) w większych, rozproszonych środowiskach. Opcje instalacji Są dostępne dwie opcje instalacji programu TruVision Navigator: Model samodzielny (bezpośrednie połączenie z bazą danych) ta opcja instalacji zapewnia możliwość umieszczenia klienta, bazy danych i usług na tym samym komputerze. Jedyne ograniczenie polega na tym, że z bazą danych przechowywaną na komputerze nie mogą się łączyć przez sieć żadne inne klienty. Ta opcja instalacji jest idealna dla niedużych, samodzielnych systemów. Model wielu klientów (lub konfiguracja klient/serwer) ta opcja instalacji zapewnia możliwość umieszczenia klienta, bazy danych i usług na tym samym komputerze lub na wielu oddzielnych komputerach. Ta opcja instalacji jest idealna dla większych systemów z wieloma rozproszonymi geograficznie użytkownikami, komputerami i urządzeniami nagrywającymi. 16 Instrukcja obsługi programu TruVision Navigator 6.0

23 Rozdział 2: Instalacja Bez względu na wybraną opcję instalacji podstawowe cechy i funkcje programu TruVision Navigator pozostają takie same. Instalacja programu wymaga uprawnień administratora, ale samo oprogramowanie będzie dostępne dla wszystkich użytkowników pomyślnie logujących się na komputerze za pomocą konta Windows. Języki W programie TruVision Navigator obsługiwane są następujące języki: arabski, chiński (uproszczony i tradycyjny), czeski, duński, holenderski, angielski, fiński, francuski, niemiecki, węgierski, litewski, włoski, polski, portugalski, rosyjski, słowacki, hiszpański, szwedzki i turecki. Po uruchomieniu pliku instalacyjnego Setup.exe programu TruVision Navigator Kreator InstallShield automatycznie wykryje język używany na komputerze PC i zastosuje go, jeśli ten język jest obsługiwany. Jeśli wykryty język nie jest obsługiwany, Kreator InstallShield będzie wyświetlany w języku angielskim. Po uruchomieniu klienta program TruVision Navigator zawsze automatycznie wykrywa język używany na komputerze PC i stosuje go, jeśli ten język jest obsługiwany. Jeśli wykryty język nie jest obsługiwany, klient będzie wyświetlany w języku angielskim. Instalacja model samodzielny Aby zainstalować na komputerze nową samodzielną instancję programu TruVision Navigator, należy wykonać następujące czynności: Umieść plik setup.exe programu TruVision Navigator na pulpicie komputera. W celu rozpoczęcia instalacji uruchom Kreatora InstallShield ze strony automatycznego uruchamiania lub dwukrotnie kliknij plik setup.exe programu TruVision Navigator. Zostanie wyświetlone okno Open File Security Warning (Otwieranie pliku ostrzeżenie o zabezpieczeniach). Kliknij przycisk Run (Uruchom). Zostanie wyświetlone okno End User License Agreement (Umowa licencyjna użytkownika oprogramowania). Kliknij pole wyboru Accept (Zaakceptuj) i przycisk Next (Dalej), aby kontynuować. Zostanie wyświetlone okno Welcome (Powitanie). W przypadku instalacji samodzielnej wybierz opcję Typical (Typowa). Instrukcja obsługi programu TruVision Navigator

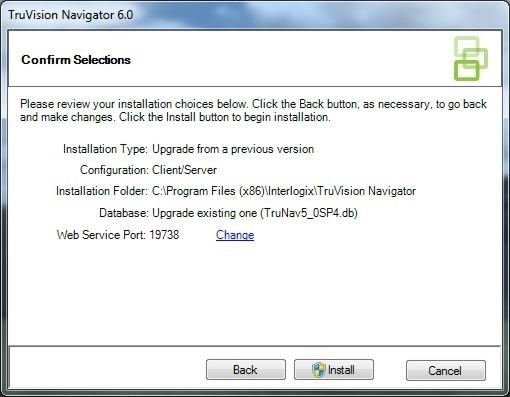

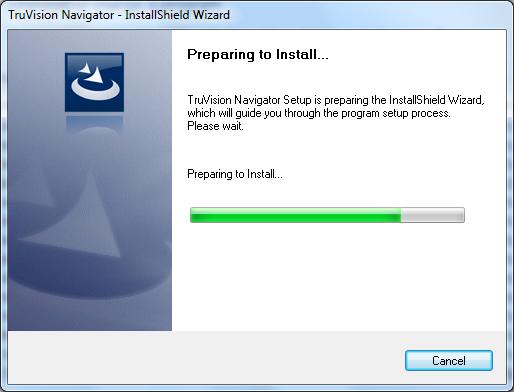

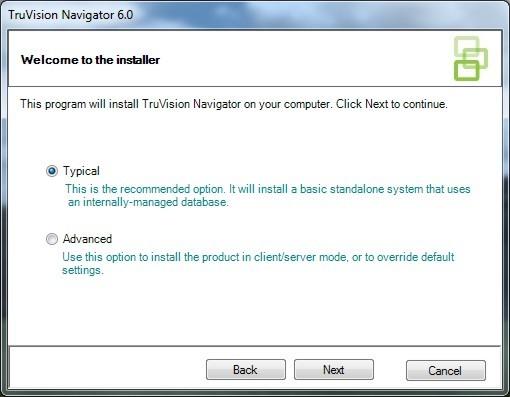

24 Rozdział 2: Instalacja Rysunek 2: okno powitania w instalatorze Zostanie wyświetlone okno Confirm Selections (Potwierdzanie wyboru). Przez chwilę będzie wyświetlane okno Instalowanie produktu, a następnie pojawi się okno Kreatora InstallShield. Kliknij przycisk Next (Dalej), aby kontynuować. Zostanie wyświetlone okno Umowy licencyjnej. Kliknij pole wyboru Accept (Zaakceptuj) i przycisk Next (Dalej), aby kontynuować. Zostanie wyświetlone okno Setup Type (Typ instalacji). Kliknij przycisk opcji Complete (Pełna), a następnie przycisk Next (Dalej), aby kontynuować normalną instalację. Zostanie wyświetlone okno Ready to Install the Program (Gotowy do zainstalowania programu). Kliknij przycisk Install (Instaluj), aby kontynuować. Po zakończeniu zostanie wyświetlone okno InstallShield Wizard Completed (Praca Kreatora InstallShield została ukończona). Kliknij przycisk Finish (Zakończ), aby kontynuować. Zostanie wyświetlone okno Product Installed (Zainstalowano produkt). Kliknij przycisk Close (Zamknij), aby zakończyć instalację. 18 Instrukcja obsługi programu TruVision Navigator 6.0

25 Rozdział 2: Instalacja Rysunek 3: okno Zainstalowano produkt Instalacja model wielu klientów Aby zainstalować na komputerze tradycyjną instancję klient/serwer programu TruVision Navigator, należy wykonać następujące czynności: Umieść plik setup.exe programu TruVision Navigator na pulpicie komputera. W celu rozpoczęcia instalacji uruchom Kreatora InstallShield ze strony automatycznego uruchamiania lub dwukrotnie kliknij plik setup.exe programu TruVision Navigator. Zostanie wyświetlone okno Open File Security Warning (Otwieranie pliku ostrzeżenie o zabezpieczeniach). Kliknij przycisk Run (Uruchom). Zostanie wyświetlone okno End User License Agreement (Umowa licencyjna użytkownika oprogramowania). Kliknij pole wyboru Accept (Zaakceptuj) i przycisk Next (Dalej), aby kontynuować. Zostanie wyświetlone okno Welcome (Powitanie). Wybierz opcję Advanced (Zaawansowane), aby wykonać instalację typu klient/serwer. Zostanie wyświetlone okno Installation Folder (Folder instalacji). Kliknij przycisk Next (Dalej), aby zaakceptować domyślny folder instalacji. Instrukcja obsługi programu TruVision Navigator

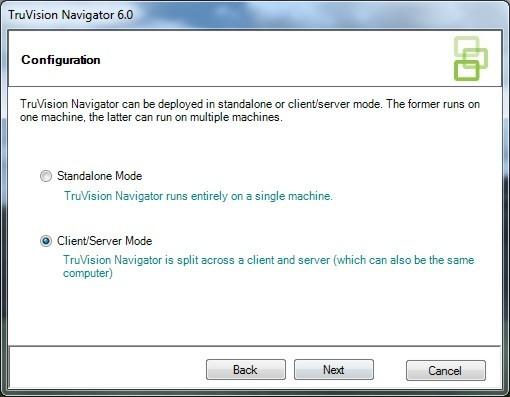

26 Rozdział 2: Instalacja Rysunek 4: okno konfiguracji Zostanie wyświetlone okno Configuration (Konfiguracja). Kliknij przycisk opcji Client /Server Mode (Tryb klient/serwer), a następnie przycisk Next (Dalej), aby kontynuować. Zostanie wyświetlone okno Select Database (Wybierz bazę danych). Rysunek 5: okno wyboru bazy danych 20 Instrukcja obsługi programu TruVision Navigator 6.0

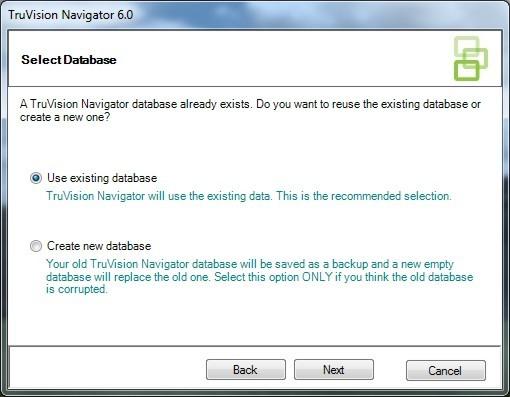

27 Rozdział 2: Instalacja Wybierz opcję bazy danych i kliknij przycisk Next (Dalej). Zostanie wyświetlone okno Confirm Selections (Potwierdzanie wyboru). Rysunek 6: okno potwierdzania wyboru Zostanie wyświetlone okno Confirm Selections (Potwierdzanie wyboru). Kliknij przycisk Install (Instaluj). Przez chwilę będzie wyświetlane okno Installing product (Instalowanie produktu), a następnie pojawi się okno Ntp InstallationShield Wizard (Ntp Kreator InstallationShield. Zostanie wyświetlone okno Ntp License Agreement (Umowa licencyjna Ntp). Kliknij pole wyboru Accept (Zaakceptuj) i przycisk Next (Dalej), aby kontynuować. Zostanie wyświetlone okno Setup Type (Typ instalacji). Kliknij przycisk opcji Complete (Pełna), a następnie przycisk Next (Dalej), aby kontynuować normalną instalację. Zostanie wyświetlone okno Ready to Install the Program (Gotowy do zainstalowania programu). Kliknij przycisk Install (Instaluj), aby kontynuować. Po zakończeniu zostanie wyświetlone okno InstallShield Wizard Completed (Praca Kreatora InstallShield została ukończona). Kliknij przycisk Finish (Zakończ), aby kontynuować. Zostanie wyświetlone okno Product Installed (Zainstalowano produkt). Kliknij przycisk Close (Zamknij), aby zakończyć instalację. Instrukcja obsługi programu TruVision Navigator

28 Rozdział 2: Instalacja Rysunek 7: okno Zainstalowano produkt Pierwsze logowanie Po pomyślnym zakończeniu instalacji uruchom program TruVision Navigator za pomocą jednej z dostępnych metod: Dwukrotnie kliknij ikonę programu TruVision Navigator na pulpicie. Przejdź do menu Start i kolejno wybierz pozycje Wszystkie programy, TruVision Navigator. Po uruchomieniu programu TruVision Navigator zostanie wyświetlone okno logowania. Zaloguj się jako domyślny administrator, korzystając z następujących domyślnych poświadczeń domyślnych: Nazwa użytkownika admin Hasło admin 22 Instrukcja obsługi programu TruVision Navigator 6.0

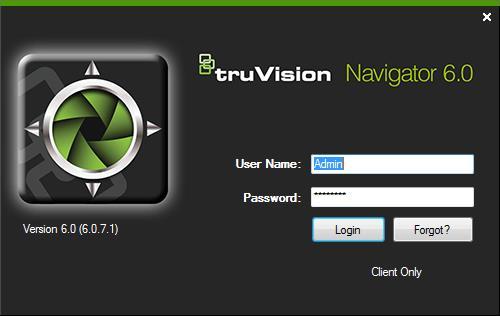

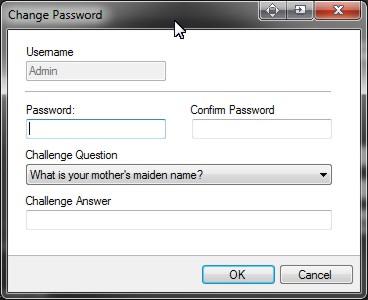

29 Rozdział 2: Instalacja Rysunek 8: okno logowania W celu zapewnienia bezpieczeństwa po pierwszym zalogowaniu zostanie wyświetlone okno z monitem o zmianę domyślnego hasła administratora. Rysunek 9: okno dialogowe zmiany hasła Aby zmienić hasło, wykonaj następujące czynności: Wprowadź nowe hasło w polu Password (Hasło). Instrukcja obsługi programu TruVision Navigator

30 Rozdział 2: Instalacja Wprowadź ponownie hasło w polu Confirm Password (Potwierdź hasło). Wybierz jedno z pytań przypominających z listy rozwijanej Podaj odpowiedź na pytanie przypominające w polu Challenge Answer (Odpowiedź na pytanie przypominające). Kliknij przycisk OK. W przypadku zapomnienia hasła wystarczy kliknąć przycisk Forgot? (Nie pamiętasz hasła?) w oknie dialogowym Login (Logowanie). Umożliwi to udzielenie odpowiedzi na pytanie przypominające. W przypadku udzielenia prawidłowej odpowiedzi można zmienić hasło i ponownie uruchomić aplikację bez konieczności wzywania pomocy. Jeśli nie pamiętasz odpowiedzi na pytanie przypominające hasło, ponownie kliknij przycisk Forgot? (Nie pamiętasz hasła?) i skontaktuj się z zespołem pomocy technicznej firmy UTC, podając klucz pomocy technicznej automatycznie wprowadzony w odpowiednim polu. Informacje te ułatwią zespołowi pomocy technicznej odzyskanie hasła. Rysunek 10: okno dialogowe przypomnienia do konta użytkownika Odinstalowanie Aby odinstalować program TruVision Navigator, należy wykonać następujące czynności: Uruchom aplikację Dodawanie lub usuwanie programów w Panelu sterowania systemu Windows. Przejdź do pozycji TruVision Navigator Server (Serwer TruVision Navigator) i kliknij przycisk Usuń lub Odinstaluj. 24 Instrukcja obsługi programu TruVision Navigator 6.0

31 Rozdział 2: Instalacja Rysunek 11: okno Dodawanie lub usuwanie programów Zostanie wyświetlone okno InstallShield i aplikacja przygotuje się do usunięcia wybranego programu. Rysunek 12: okno kreatora InstallShield Kliknij przycisk Yes () po wyświetleniu tego okna. Instrukcja obsługi programu TruVision Navigator

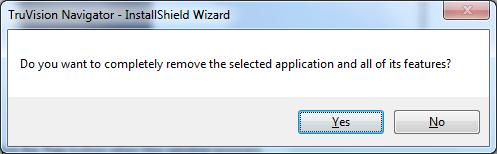

32 Rozdział 2: Instalacja Rysunek 13: okno potwierdzenia Rozpocznie się dezinstalacja i zostanie wyświetlone okno stanu. Rysunek 14: okno stanu konfiguracji Po zakończeniu kliknij przycisk Finish (Zakończ) i uruchom ponownie komputer. 26 Instrukcja obsługi programu TruVision Navigator 6.0

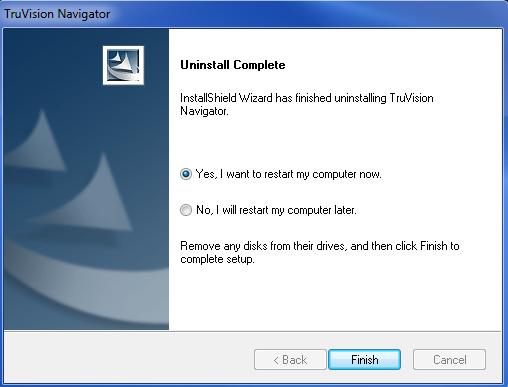

33 Rozdział 2: Instalacja Rysunek 15: okno zakończonej dezinstalacji Powtórz te same czynności dezinstalacji dla aplikacji TruVision Navigator Client w oknie Dodawanie lub usuwanie programów. Uwaga: ten proces spowoduje usunięcie z systemu wszystkich plików i dzienników programu TruVision Navigator. Aby usunąć program TruVision Navigator z komputera, nie trzeba edytować wpisów rejestru. Usługa Network Time Protocol (NTP) Serwer TruVision Navigator może służyć jako usługa NTP do obsługi urządzeń w sieci (w zależności od potrzeb można również korzystać z usług NTP innych firm). Domyślnie uruchamiana jest usługa NTP programu TruVision Navigator. Aby ją wyłączyć, wybierz kolejno: Panel sterowania > Narzędzia administracyjne > Usługi i kliknij usługę Protokół NTP, żeby ją wyłączyć. Należy skonfigurować pole Serwer NTP urządzenia, podając adres IP serwera TruVision Navigator, na którym uruchomiona jest usługa NTP. Jeśli system jest typu zamkniętego (nie ma dostępu do Internetu), urządzenia skonfigurowane do korzystania z usługi NTP programu TruVision Navigator będą używać zegara CMOS tego serwera. Należy upewnić się, że zegar jest ustawiony prawidłowo. Jeśli system jest typu otwartego (ma dostęp do Internetu), można skonfigurować urządzenia do korzystania z usługi NTP programu TruVision Navigator w celu synchronizacji czasu ORAZ skierować usługę NTP programu TruVision Navigator na zewnętrzny serwer referencyjny czasu, aby ustawić godzinę systemową. Zwalnia to Instrukcja obsługi programu TruVision Navigator

34 Rozdział 2: Instalacja z konieczności ręcznego sprawdzania prawidłowości godziny na serwerze TruVision Navigator. Rysunek 16: schemat usługi NTP Instalowanie programu Navigator na platformie Windows 8 Program TruVision Navigator można zainstalować na platformie Windows 8 po wcześniejszym spełnieniu poniższych wymogów wstępnych. Przed rozpoczęciem instalacji programu TruVision Navigator system operacyjny Microsoft Windows 8 musi w pełni obsługiwać sterowniki bazy danych Microsoft SQL. W związku z tym w celu przygotowania systemu do instalacji programu TruVision Navigator należy spełnić następujące wstępne wymagania. Przed zainstalowaniem programu Navigator na platformie Windows 8 należy wykonać poniższe instrukcje. 1. Instalacje typu klient/serwer: Dostępne są dwa scenariusze: a. Windows 8 (bez zainstalowanej bazy danych SQL) i. Zainstaluj wszystkie ważne aktualizacje firmy Microsoft. ii. Ręcznie zainstaluj program WinPcap przed lub po zainstalowaniu programu Navigator. iii. Jeśli na komputerze nie ma zainstalowanej bazy danych SQL, program Navigator zainstaluje oprogramowanie SQL 2008 Express. 28 Instrukcja obsługi programu TruVision Navigator 6.0

35 Rozdział 2: Instalacja b. Windows 8 (z zainstalowanym oprogramowaniem SQL2008 Express R2 SP1 lub SP2) i. Zainstaluj wszystkie ważne aktualizacje firmy Microsoft. ii. Ręcznie zainstaluj program WinPcap przed lub po zainstalowaniu programu Navigator. iii. Program Navigator zezwoli użytkownikowi na używanie bazy danych SQL 2008 Express. 2. Aby ustawić tryb zgodności programu WinPCAP z systemem Windows 8: a. Kliknij prawym przyciskiem myszy plik WinPcap.exe. b. Wybierz pozycję Właściwości. c. Zgodność. d. Zaznacz opcję Uruchom ten program w trybie zgodności z: Wybierz pozycję Windows 7 i kliknij przycisk Zastosuj. e. Kliknij prawym przyciskiem myszy plik WinPcap.exe i wybierz polecenie Uruchom jako Administrator. Instrukcja obsługi programu TruVision Navigator

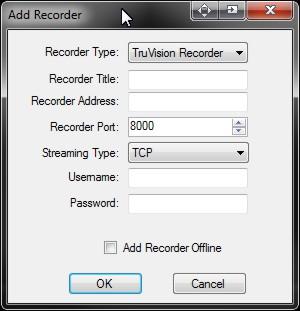

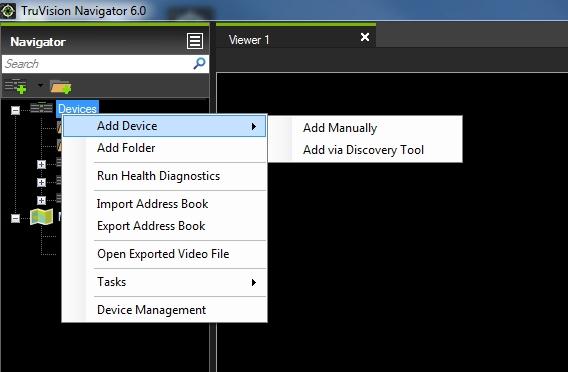

36 Rozdział 3 Obsługa Dodawanie urządzeń Aby dodać jedno lub więcej urządzeń do panelu Navigator (Nawigator), należy wykonać następujące czynności: Kliknij przycisk Add Devices (Dodaj urządzenia) w panelu Navigator (Nawigator). Zostanie wyświetlone menu rozwijane z następującymi opcjami: - Dodaj ręcznie - Dodaj za pomocą Narzędzia wykrywania Ręczne dodawanie urządzeń Po wybraniu opcji Add Manually (Dodaj ręcznie) dla wymaganego wejścia zostanie wyświetlony poniższy ekran. Rysunek 17: okno ręcznego dodawania urządzenia 30 Instrukcja obsługi programu TruVision Navigator 6.0

37 Rozdział 3: Działanie Uwaga: po kliknięciu przycisku OK niektóre pola mogą zostać oznaczone czerwonymi wykrzyknikami, co oznacza, że wprowadzono do nich nieprawidłowe wartości. Umieść wskaźnik myszy nad wykrzyknikiem, aby uzyskać informację, dlaczego wartość jest nieprawidłowa. Aby pomyślnie dodać urządzenie, wszystkie pola muszą być prawidłowo wypełnione. Wybierz odpowiednią opcję Recorder Type (Typ rejestratora) z menu rozwijanego. W polu Recorder Title (Nazwa rejestratora) wprowadź nazwę rejestratora. Przyjmowane są wartości alfanumeryczne. W zależności od typu urządzenia może być konieczne wybranie opcji Streaming Type (Typ streamingu). W przypadku niektórych urządzeń dostępna jest tylko jedna opcja typu streamingu, która zostaje wybrana domyślnie. Ustawienia typu streamingu są definiowane w następujący sposób: TCP TCP to niezawodna usługa dostarczania strumienia, która gwarantuje dostarczanie strumienia danych przesyłanych między hostami bez duplikacji ani utraty danych. Reverse TCP aplikacja łączy się z urządzeniem, które przesyła strumień wideo z powrotem za pomocą istniejącego połączenia. Ta opcja eliminuje problemy z zaporą w sieci WAN i jest przede wszystkim najlepszym wyborem. Reverse TCP I-Frame ten typ połączenia jest podobny do Reverse TCP, jednak urządzenie wysyła tylko klatki typu I-Frames. Ta opcja jest przydatna w otoczeniu o ograniczonej przepustowości. UDP aplikacja łączy się z urządzeniem i nakazuje wysłanie strumienia wideo z powrotem do aplikacji przy użyciu portu i adresu UDP. W przypadku tej opcji należy skonfigurować zaporę, aby urządzenie mogło wysłać strumień wideo do aplikacji z użyciem określonego portu. Multicast ten rodzaj przesyłania wymaga tylko jednego strumienia i jednego połączenia użytkownika z urządzeniem rejestrującym; umożliwia połączenie do wielu klientów. W ten sposób można ograniczyć liczbę połączeń i obciążenie sieci. Może być używane tylko do przesyłania strumieniowego na żywo. Odtwarzanie nie jest obsługiwane. Wavelet/Wavejet ten typ jest oparty na metodach kompresji Wavelet/Wavejet. Tego typu streamingu nie można zmienić. Jest to domyślny typ streamingu dla urządzeń DVMRe i StoreSafe DVR. Wprowadź adres IP rejestratora w polu Recorders IP Address (Adres IP rejestratora) bądź adres URL usługi DynDNS albo EzDDNS. Uwaga: rejestrator można dodać za pomocą nazwy Domain Name System (DNS) oraz statycznego adresu IP. Wystarczy wpisać nazwę DNS w polu IP Address (Adres IP) formularza. Instrukcja obsługi programu TruVision Navigator

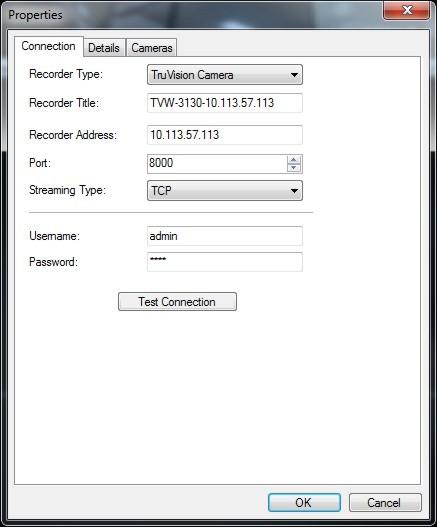

38 Rozdział 3: Działanie Wprowadź port nasłuchiwania urządzenia w polu Port. To pole jest wstępnie wypełnione wartością domyślną na podstawie typu wybranego urządzenia. W przypadku zmiany tego portu na urządzeniu należy dodać określony port w tym polu. Uwaga: jeśli używana jest usługa DynDns z portem HTTP innym niż port 80, do adresu urządzenia należy dodać numer portu (np. mydvr.dyndns.org:2222 w przypadku użycia portu HTTP 2222). Jeśli zamiast usługi DynDns używana jest usługa No-IP, także należy dodać numer portu HTTP. Wprowadź dane w polach Username (Nazwa użytkownika) i Password (Hasło). To pole jest wymagane tylko w przypadku, gdy dodawane urządzenie zostało skonfigurowane w celu wymagania nazwy użytkownika i hasła. Zaznacz pole wyboru Add Recorder Offline (Dodaj rejestrator w trybie offline), jeśli chcesz dodać urządzenie do panelu Navigator (Nawigator), ale wiesz, że znajduje się ono w trybie offline. Kliknij przycisk OK. Uwaga: może zostać wyświetlony komunikat o błędzie z informacją, że urządzenie zostało dodane, ale jego oprogramowanie firmware nie jest obsługiwane. Mimo wszystko oglądanie wideo powinno być możliwe. Należy się zapoznać z częścią dotyczącą zgodnych urządzeń i wersji oprogramowania firmware w tym dokumencie. Dodawanie urządzeń za pomocą Narzędzia wykrywania Kliknij przycisk Add Devices (Dodaj urządzenia) i wybierz opcję Add via Discovery Tool (Dodaj za pomocą narzędzia wykrywania). Po wybraniu opcji Add via Discovery Tool (Dodaj za pomocą narzędzia wykrywania) zostanie wyświetlone okno wykrywania urządzeń. W oknie wykrywania urządzeń widoczna jest lista urządzeń dostępnych w sieci. Aby dodać urządzenia do programu Navigator wybierz co najmniej jedno urządzenie z listy i kliknij przycisk Add (Dodaj). Po wykonaniu powyższych kroków urządzenie powinno znaleźć się w węźle Device (Urządzenie) w panelu Navigator (Nawigator). Uwaga: dla dowolnego urządzenia TruVision można wybrać sterownik rejestratora TruVision z listy rozwijanej. Użycie tego sterownika spowoduje włączenie w przeglądarce strony konfiguracji urządzenia. Uwaga: podczas dodawania urządzeń (rejestratorów lub kamer TruVision) Narzędzie wykrywania używa poświadczeń domyślnych. Jeśli poświadczenia urządzenia zostały zmienione na inne niż domyślne, urządzenie zostanie dodane do drzewa, ale będzie wyświetlane jako urządzenie w trybie offline. W takiej sytuacji należy ręcznie wprowadzić zaktualizowane poświadczenia we właściwościach urządzenia lub menu konfiguracji, klikając urządzenie prawym przyciskiem myszy. 32 Instrukcja obsługi programu TruVision Navigator 6.0

39 Rozdział 3: Działanie Po wyświetleniu rejestratora lub kamery TruVision w trybie online rozwiń ikonę urządzenia, aby wyświetlić kamery. Jeśli wybrano dodanie urządzenia w trybie offline za pomocą pola wyboru Add Device Offline (Dodaj urządzenie offline), urządzenie zostanie wyświetlone w panelu Navigator (Nawigator) z czerwonym symbolem X. Urządzenie można przełączyć do trybu online, klikając je prawym przyciskiem myszy i wybierając opcję Connect (Połącz). Po pomyślnym nawiązaniu połączenia panel Navigator (Nawigator) zostanie zapełniony odpowiednimi kamerami tego urządzenia. Rysunek 18: połączenie z urządzeniem w trybie offline Jeśli sekcja REJESTRATOR zawiera kanały, które nie będą używane, można je oznaczyć jako nieużywane. Po oznaczeniu nie będą one wyświetlane w oknie Navigator (Nawigator) w sekcji REJESTRATOR. W tym celu należy przejść do sekcji Camera Title (Nazwa kamery) dostępnej w menu RECORDER Configuration (Konfiguracja rejestratora), zaznaczyć pole Camera Not in Use (Kamera nieużywana) i kliknąć przycisk Save (Zapisz). Spowoduje ukrycie kamer w programie Navigator Aby ponownie wyświetlić kamery, wystarczy anulować zaznaczenie tego pola wyboru w konfiguracji i kliknąć przycisk Save (Zapisz). Dodawanie kamer za pomocą Narzędzia wykrywania Program TruVision Navigator zawiera wbudowane narzędzie wykrywania, które znajduje urządzenia w sieci i umożliwia dodanie ich do programu Navigator. Instrukcja obsługi programu TruVision Navigator

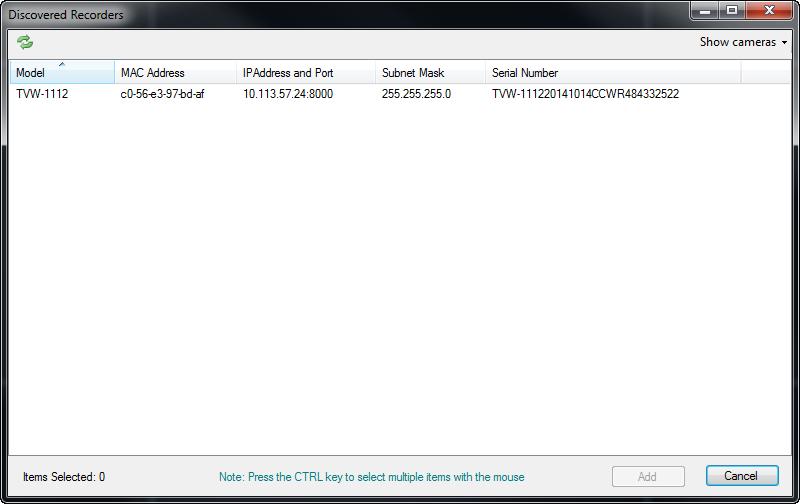

40 Rozdział 3: Działanie Rysunek 19: okno narzędzia wykrywania Narzędzie wykrywania urządzeń ułatwia wyszukiwanie urządzeń i przygotowanie ich do rejestracji w systemie. Narzędzie to jest dostępne w różnych miejscach programu TruVision Navigator i służy do wykrywania rejestratorów, kamer oraz koderów w sieci. Poniżej przedstawiono sposoby uzyskiwania dostępu do narzędzia wykrywania oraz wybrane zastosowania: Kliknij przycisk Dodaj urządzenie w panelu Nawigator. Kliknij polecenie [Add Recorder] (Dodaj rejestrator) i wybierz pozycję [Add via Discovery Tool] (Dodaj za pomocą narzędzia wykrywania). Kliknij menu rozwijane Show (Pokaż) i wybierz opcję Show Cameras (Pokaż kamery). Zostanie wyświetlona lista wykrytych kamer. Zaznacz odpowiednie kamery i kliknij przycisk [Add] (Dodaj). Wybrane kamery powinny zostać automatycznie dodane do pozycji zaznaczonego urządzenia w programie Navigator. Uwaga: podczas dodawania kamer Narzędzie wykrywania używa poświadczeń domyślnych. Jeśli poświadczenia kamery zostały zmienione na inne niż domyślne, zostanie ona dodana do drzewa, ale będzie wyświetlana jako urządzenie w trybie offline. W takim przypadku użytkownik musi kliknąć kamerę prawym przyciskiem myszy i ręcznie wprowadzić aktualne poświadczenia w menu konfiguracji. 34 Instrukcja obsługi programu TruVision Navigator 6.0

41 Rozdział 3: Działanie Dodawanie kamery TruVision działającej w zakresie 360 stopni Program TruVision Navigator 6.0 obsługuje kamery Interlogix z obiektywem rybie oko, działające w zakresie 360 stopni. ie kamery można dodać do rejestratorów TruVision NVR jako zwykłe kamery IP, zarówno ręcznie, jak i przy użyciu narzędzia wykrywania. Każda kamera z obiektywem rybie oko zapewnia użytkownikowi pięć strumieni. - 1 x nieprzetworzony obraz w zakresie x dwa pasma w zakresie 180 stopni w jednym strumieniu wideo - 3 x strumienie w zakresie 120 stopni z cyfrową funkcją PTZ Po dodaniu do urządzenia kamery z obiektywem rybie oko zostanie ona wyświetlona w drzewie urządzeń i będzie miała własny węzeł z maksymalnie pięcioma kanałami wyświetlanymi poniżej. Domyślnie kamera z obiektywem rybie oko zostanie dodana z włączonym tylko trybem 360 stopni. Aby dodać pozostałe widoki: - Prawym przyciskiem myszy kliknij kamerę i wybierz właściwości. - W menu właściwości wybierz żądane widoki i kliknij przycisk OK. Funkcja usuwania zniekształceń Polecenia usuwania zniekształceń są dostępne dla kamer działających w zakresie 360 stopni. Funkcja usuwania zniekształceń zapewnia alternatywny widok, który różni się od obrazu typu rybie oko, jaki zwykle jest powiązany z kamerami działającymi w zakresie 360 stopni. Ta funkcja wymaga tylko jednego widoku typu rybie oko (na żywo lub w trybie odtwarzania) z urządzenia. Program Navigator wykona usuwanie zniekształceń tego widoku, tworzą wiele widoków z usuniętym zniekształceniem. - Prawym przyciskiem myszy kliknij kamerę i wybierz funkcję usuwania zniekształceń. - Wybierz żądane widoki i kliknij przycisk OK. Instrukcja obsługi programu TruVision Navigator

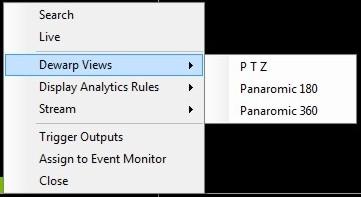

42 Rozdział 3: Działanie Rysunek 20: menu usuwania zniekształceń Organizowanie elementów panelu Nawigator Panel Navigator (Nawigator) zapewnia możliwość logicznego porządkowania urządzeń. Dzięki temu urządzenia i kamery można wygodnie wyszukiwać nawet w większych systemach. Aby uporządkować elementy w panelu Navigator (Nawigator), należy wykonać następujące czynności: W panelu Navigator (Nawigator) kliknij przycisk Add Folder (Dodaj folder). Spowoduje to utworzenie nowego folderu. Wprowadź nazwę nowego folderu i naciśnij klawisz Enter. Aby dodać podfolder do utworzonego wcześniej folderu, kliknij prawym przyciskiem myszy folder nadrzędny i z menu kontekstowego wybierz polecenie Add Folder (Dodaj folder). Rysunek 21: foldery w panelu Nawigator 36 Instrukcja obsługi programu TruVision Navigator 6.0

43 Rozdział 3: Działanie Klikaj i przeciągaj urządzenia na foldery lub foldery w folderach, aż do zakończenia porządkowania elementów. Pamiętaj, że kamery pozostają stale podłączone do odpowiadających im urządzeń. Inna prosta metoda odszukania dowolnego obiektu (użytkownika, grupy, folderu, urządzenia lub kamery) w panelu Navigator (Nawigator) polega na skorzystaniu z polecenia Search (Wyszukaj) w górnej części panelu. Wystarczy wpisać dowolny ciąg znaków alfanumerycznych w polu Search (Wyszukaj) i nacisnąć klawisz Enter. Fokus zostanie natychmiast skierowany na obiekt odpowiadający wpisanej frazie wyszukiwania. Aby przejść do kolejnego obiektu pasującego do frazy wyszukiwania, należy ponownie nacisnąć klawisz Enter, aż do sprawdzenia każdego obiektu. Aby przeprowadzić kolejne wyszukiwanie, należy wprowadzić inny ciąg znaków alfanumerycznych. Mapy Możliwe jest dodawanie map lub planów pomieszczeń przy użyciu plików.jpg lub.png. Ikony kamer można umieścić na mapach w celu przedstawienia ich fizycznych lokalizacji. Kliknięcie tych ikon kamer powoduje załadowanie obrazu wideo do panelu Viewer (Przeglądarka). Kliknij prawym przyciskiem myszy ikonę Map (Mapa) w drzewie panelu Navigator (Nawigator). Rysunek 22: menu rozwijane dodawania mapy Zostanie wyświetlone okno Open Map file (Otwórz plik mapy). Przejdź do pliku obrazu, którego chcesz użyć, a następnie kliknij przycisk Open (Otwórz). Mapa pojawi się w drzewie urządzeń w sekcji map. Kliknij prawym przyciskiem myszy nazwę mapy i wybierz opcję Configure Map (Skonfiguruj mapę), aby dodać kamery. Kliknij i przeciągnij kamerę z drzewa urządzeń na mapę, aby dodać ją do mapy. Instrukcja obsługi programu TruVision Navigator

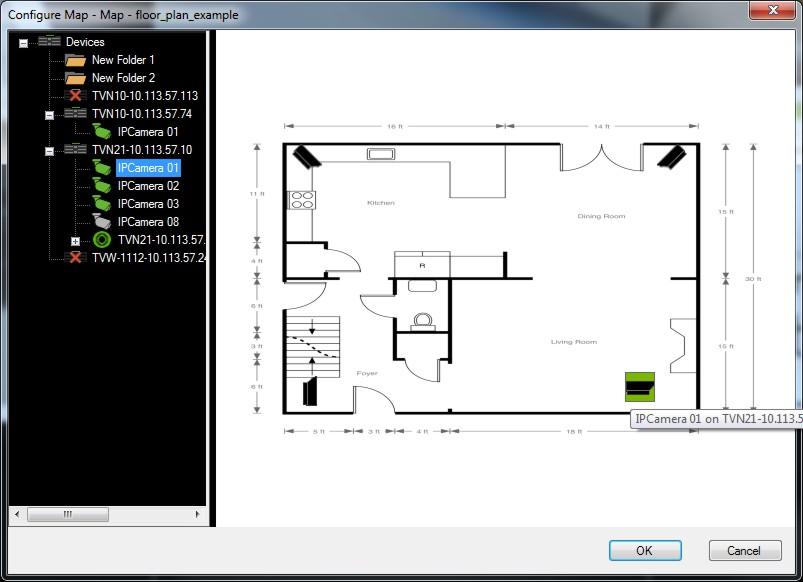

44 Rozdział 3: Działanie Rysunek 23: konfigurowanie mapy Kliknij przycisk OK, aby zapisać. Kliknij dwukrotnie nazwę mapy, aby otworzyć ją w okienku wideo. Kliknięcie ikon kamer umieszczonych na mapie spowoduje uruchomienie obrazu z tych kamer. Wyszukiwanie i eksportowanie materiału wideo Istnieją trzy sposoby wczytania materiału wideo z panelu Nawigator do panelu Przeglądarka: Przeciągnięcie i upuszczenie określonej kamery na panelu Przeglądarka. Przeciągnięcie i upuszczenie określonego urządzenia na panelu Przeglądarka w celu wczytania wszystkich kamer powiązanych z tym urządzeniem. Dwukrotne kliknięcie określonej kamery. 38 Instrukcja obsługi programu TruVision Navigator 6.0

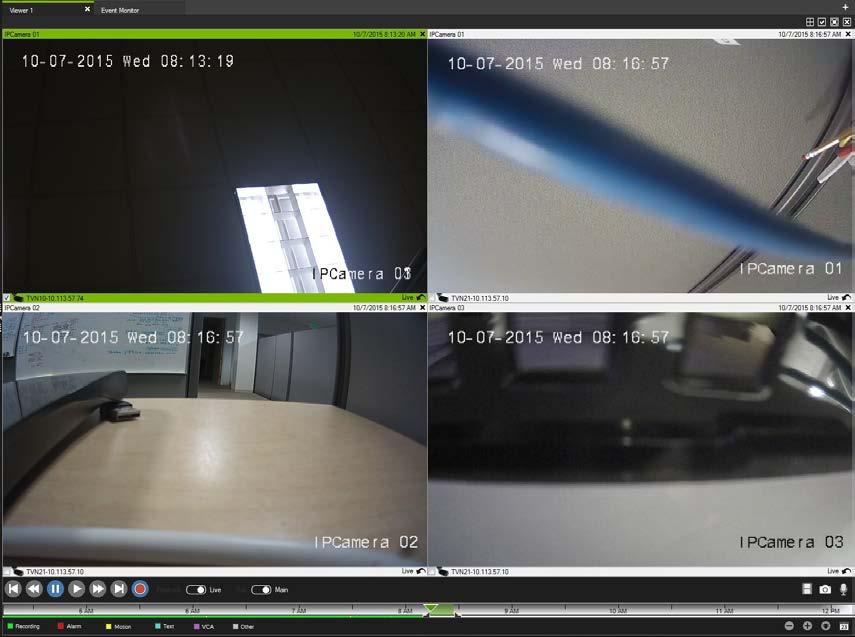

45 Rozdział 3: Działanie Rysunek 24: panele Przeglądarka i Sterowanie Domyślnie materiał wideo jest wczytywany do panelu Przeglądarka w trybie Na żywo. Informacje o stanie wideo (na żywo lub odtwarzanie), typie kamery i nazwie urządzenia można znaleźć na pasku stan płytki wideo (grupy pasek poniżej każdej płytki wideo). Na tym pasku znajdują się również przyciski Powtórka i Zamknij płytkę wideo. Aby przejść z trybu Na żywo do trybu Odtwarzanie, należy najpierw wybrać kamerę lub kamery w panelu Przeglądarka, klikając odpowiednią płytkę wideo (wokół wybranej płytki wideo pojawi się niebieska ramka). W celu wybrania wielu płytek wideo należy zaznaczyć pole wyboru Zaznacz wszystko w panelu Sterowanie. Po wybraniu płytek wideo można odtworzyć materiał wideo, wykonując jedną z poniższych operacji (przy założeniu, że urządzenie nie odbiera sygnału wideo przez określony czas): Wyszukiwanie i przejście kliknij przycisk Przejdź do w panelu Sterowanie, wprowadź datę i godzinę, a następnie kliknij przycisk OK. Odtwarzanie rozpocznie się od określonej daty i godziny. Przycisk Odtwórz kliknij przycisk Odtwórz w panelu Sterowanie, aby przywrócić przedział czasu zdefiniowany przez użytkownika (taki sam czas, jak ustawiony w przypadku opcji Powtórka czyli 5 minut). Instrukcja obsługi programu TruVision Navigator

46 Rozdział 3: Działanie Przycisk Powtórka kliknij przycisk Powtórka na pasku stanu płytki wideo, aby przywrócić przedział czasu zdefiniowany przez użytkownika (tj. 5 minut). Linia czasu dwukrotnie kliknij linię czasu w panelu Sterowanie, aby wybrać wcześniejszy punkt czasu. Odtwarzanie rozpocznie się od określonej daty i godziny. Przyciski sterowania odtwarzaniem umożliwiają (jeśli zezwala na to urządzenie) wykonywanie operacji takich jak: przesuwanie kadru do przodu, przewijanie do przodu, przewijanie do tyłu, wstrzymywanie i odtwarzanie. Dzięki temu można dokładnie wybrać materiał dotyczący wybranego zdarzenia. Gdy materiał wideo jest wyświetlany w trybie odtwarzania, na linii czasu w panelu Sterowanie widoczny jest zielony trójkąt przeszukiwania, który wskazuje bieżące miejsce odtwarzania materiału wideo. Aby wybrać odpowiedni fragment nagrania, należy przesunąć zielony trójkąt przeszukiwania wzdłuż linii czasu. Umieść wskaźnik nad zielonym trójkątem przeszukiwania, a poniżej wyświetlony zostanie zielony i czerwony znacznik. Zielony znacznik wskazuje czas rozpoczęcia eksportowanego segmentu wideo, a czerwony czas zakończenia. Aby oznaczyć segment wideo, należy odpowiednio przesunąć oba znaczniki. Aby przenieść segment wideo na panel Zbieracz w celu jego wyeksportowania, należy kliknąć przycisk Wideo w panelu Sterowanie. Aby przenieść zrzut obrazu na panel Zbieracz w celu jego wyeksportowania, należy kliknąć przycisk Zrzut obrazu w panelu Sterowanie. W celu wyeksportowania do panelu Zbieracz zostaną dodane miniatury zrzutów obrazu i segmentów wideo. W przypadku zrzutów obrazu jest wyświetlany tylko czas rozpoczęcia, ponieważ jest to jedyny punkt w czasie. W przypadku segmentów wideo jest wyświetlany przedział czasu odpowiadający zakresowi oznaczonemu na linii czasu. Można dwukrotnie kliknąć zrzut ekranu lub miniaturę segmentu wideo, aby wyświetlić powtórkę w panelu Przeglądarka i poprawić ustawione przedziały daty/godziny. Wyświetlanie reguł analityki Za pomocą menu kontekstowego można wyświetlać i ukrywać reguły analityki wideo. Aby wyświetlić menu kontekstowe, należy kliknąć okno wideo prawym przyciskiem myszy. 40 Instrukcja obsługi programu TruVision Navigator 6.0

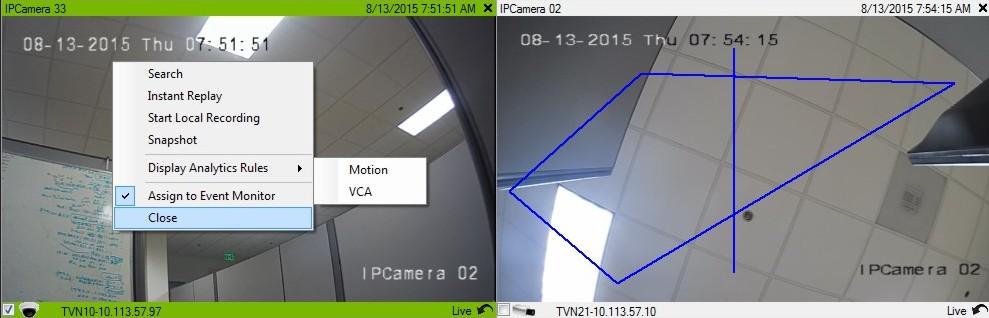

47 Rozdział 3: Działanie Rysunek 25: wyświetlanie i ukrywanie reguł analityki wideo Należy wybrać opcję Ruch lub VCA w celu wyświetlenia albo ukrycia. Aby wyświetlić menu kontekstowe, należy kliknąć nazwę rejestratora prawym przyciskiem myszy. Wybranie opcji Zarządzaj kamerami IP spowoduje wyświetlenie okna konfiguracji kamer. Wybranie opcji VCA spowoduje wyświetlenie okna konfiguracji VCA. Należy wybrać żądane reguły VCA, a następnie kliknąć przycisk OK w celu ich włączenia. Uwaga: konfiguracja VCA działa tylko w przypadku kamer, które obsługują tę funkcję. Aby wyświetlić wygenerowane alarmy, należy kliknąć kartę Działania i wybrać opcję Wyślij do hosta alarmu. Uwaga: konfiguracja VCA działa tylko w przypadku kamer, które obsługują tę funkcję. Aby wyświetlić wygenerowane alarmy, należy kliknąć kartę Działania w urządzeniu i wybrać opcję Wyślij do hosta alarmu. Rysunek 26: okno konfiguracji VCA Instrukcja obsługi programu TruVision Navigator

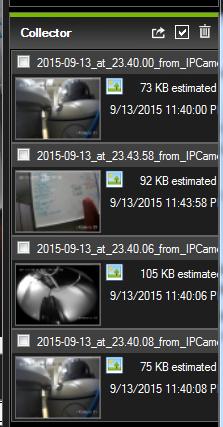

48 Rozdział 3: Działanie Panel Zbieracz Rysunek 27: panel Zbieracz Wszystkie nagrania wideo i zrzuty obrazów zebrane w panelu Zbieracz można wyeksportować do określonej lokalizacji. Aby wyeksportować nagrania wideo i zrzuty obrazów, należy wykonać następujące czynności: Przejdź do panelu Collector (Zbieracz) i zaznacz miniatury, które mają zostać wyeksportowane (aby szybko wybrać, można również użyć przycisku zaznaczania/odznaczania wszystkich elementów na pasku nagłówka panelu Collector (Zbieracz)). Można również kliknąć zrzuty obrazu prawym przyciskiem myszy i wybrać opcję drukowania, wysłania pocztą lub zmiany nazwy. Zaznacz pole wyboru Include Standalone Player (Uwzględnij samodzielny odtwarzacz). Zapewnia to włączenie samodzielnego odtwarzacza TruVision Navigator do folderu docelowego. Kliknij przycisk Browse (Przeglądaj) i wskaż docelową lokalizację eksportowania. 42 Instrukcja obsługi programu TruVision Navigator 6.0

49 Rozdział 3: Działanie Uwaga: upewnij się, że dysponujesz odpowiednią ilością wolnego miejsca na dysku. Jako wskazówkę można zastosować szacowaną wartość Total Size (Łączny rozmiar) widoczną w panelu Collector (Zbieracz). Aby natychmiast rozpocząć eksportowanie, należy kliknąć przycisk Export Now (Eksportuj teraz). Zadanie eksportowania zostanie automatycznie dodane do panelu Tasks (Zadania). Aby uzyskać szczegółowe informacje o postępie eksportowania, można przesunąć wskaźnik myszy nad kolumną stanu w panelu Tasks (Zadania). Aby zaplanować proces eksportowania, należy kliknąć przycisk Schedule (Harmonogram) i określić datę oraz godzinę rozpoczęcia procesu eksportowania. Zadanie eksportowania zostanie automatycznie dodane do panelu Tasks (Zadania). W panelu tym znaleźć można stan zadania. Uwaga: aby można było wykonać operację eksportowania, musi być uruchomiona lokalna usługa planowania. Stan i operacje wszystkich usług można sprawdzić w oknie dialogowym Services (Usługi). Po zakończeniu zadań eksportowania wyeksportowane nagrania wideo i zrzuty obrazu można znaleźć w określonej lokalizacji. Pliki można następnie przejrzeć, nagrać na nośnik lub zachować do wykorzystania w przyszłości. Dodatkowo można użyć przycisku Local Record (Zapis lokalny), aby zarejestrować nagranie na żywo na komputerze. Aby utworzyć klip wideo z lokalnym zapisem, wykonaj następujące kroki: Wyświetl i wybierz kamerę w panelu Viewer (Przeglądarka). W panelu Controller (Sterowanie) kliknij czerwony przycisk Local Record (Zapis lokalny) (po prawej stronie elementów sterujących odtwarzaniem), aby rozpocząć nagrywanie. W panelu Collector (Zbieracz) zostanie wyświetlona miniatura z czasem rozpoczęcia i czerwoną kropką. Czerwony przycisk Local Record (Zapis lokalny) będzie migać, kiedy dowolna kamera wykonuje nagrywanie lokalne. Ponownie kliknij przycisk Local Record (Zapis lokalny), aby zatrzymać nagrywanie na komputerze. Na miniaturze w panelu Collector (Zbieracz) zostanie automatycznie wyświetlony czas zakończenia. Aby w razie potrzeby pobrać lokalne nagranie z komputera, należy wykonać operację eksportu. Instrukcja obsługi programu TruVision Navigator

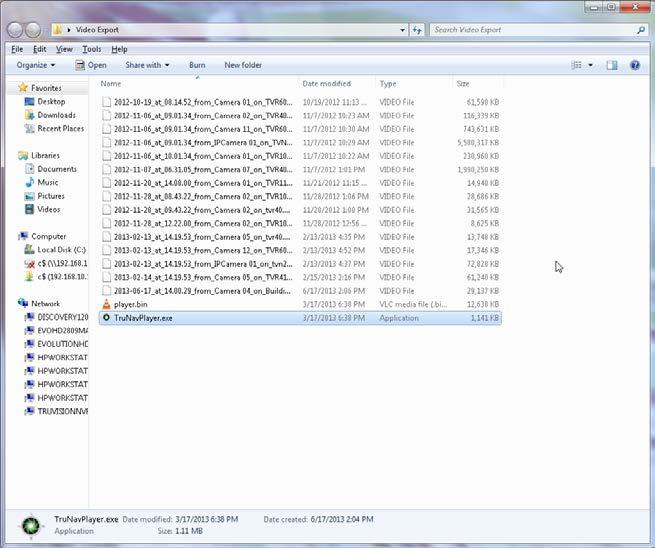

50 Rozdział 3: Działanie Odtwarzacz TruVision Navigator Player Odtwarzacz TruVision Navigator Player to samodzielny odtwarzacz służący do odtwarzania dowolnych klipów wideo wyeksportowanych za pomocą programu TruVision Navigator (zastrzeżone formaty plików:.wvf,.mpc,.asf,.mp4 i.drv). Ze względów prawnych odtwarzacz ten należy kopiować na nośnik razem z klipami wideo. Zajmuje minimalną ilość miejsca, co oznacza, że można go uruchomić bezpośrednio z nośnika bez konieczności przeprowadzania instalacji na komputerze. Po wyeksportowaniu klipów wideo z panelu Collector (Zbieracz) do lokalizacji wybranej przez użytkownika można uruchomić odtwarzacz TruVision Navigator, dwukrotnie klikając ikonę TruVision Navigator Player w folderze plików, w którym znajdują się klipy wideo. Plik player.bin file musi znajdować się w tym samym katalogu co plik TruVision Navigator Player.exe, gdyż w przeciwnym razie odtwarzacz TruVision Navigator Player nie będzie działać. Rysunek 28: okno eksportu wideo Po uruchomieniu odtwarzacz TruVision Navigator Player automatycznie przeszuka katalog i wczyta powiązane klipy wideo z tego katalogu na listę odtwarzania. Kliknięcie pola wyboru obok klipu na liście odtwarzania spowoduje załadowanie go w widoku płytek (maksymalnie 9 klipów sąsiadująco). Zaznacz płytkę klipu wideo i kliknij przycisk Odtwórz, aby odtworzyć klip wideo. 44 Instrukcja obsługi programu TruVision Navigator 6.0

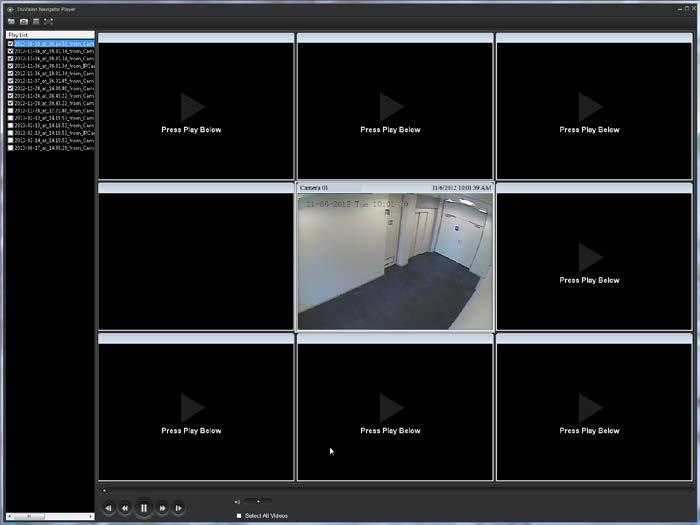

51 Rozdział 3: Działanie Rysunek 29: okno dialogowe odtwarzacza TruVision Navigator Player Odtwarzacz TruVision Navigator Player oferuje następujące funkcje: Przeglądaj umożliwia wyszukanie określonego klipu wideo w innym katalogu i załadowanie go na listę odtwarzania. Zrzut obrazu umożliwia wykonanie zrzutu obrazu zaznaczonej płytki wideo. Drukuj umożliwia wydrukowanie zrzutu obrazu zaznaczonej płytki wideo. Maksymalizuj ekran przełącza odtwarzacz TruVision Navigator Player na pełny ekran oraz ukrywa listę odtwarzania i pasek narzędzi w górnej części aplikacji. Przyciski sterowania odtwarzaniem umożliwiają szybkie przewijanie do przodu i do tyłu, odtwarzanie, wstrzymywanie i przesuwanie kadru do tyłu lub do przodu. Linia czasu umożliwia przechodzenie do przodu lub do tyłu w czasie wybranej płytki wideo. Dźwięk umożliwia odtworzenie dźwięku (jeśli jest obecny) dotyczącego wyłącznie wybranej płytki wideo. Jeśli wybrano wszystkie płytki klipów wideo, dźwięk nie będzie odtwarzany. Wybierz wszystkie klipy wideo umożliwia wybranie wszystkich płytek wideo. Po wybraniu wszystkich płytek klipów wideo (biała ramka wokół płytek klipów wideo) przyciski sterowania odtwarzaniem działają dla wszystkich płytek klipów wideo, a nie tylko dla jednej płytki. Jednak każdy klip będzie się zaczynał zgodnie z własnym czasem rozpoczęcia i kończył zgodnie z własnym czasem zakończenia. Dotyczy to również zrzutów obrazu i funkcji drukowania. Linia czasu nie jest wyświetlana po wybraniu wielu klipów wideo. Instrukcja obsługi programu TruVision Navigator

52 Rozdział 3: Działanie Zsynchronizowane rozpoczęcie odtwarzania umożliwia użytkownikowi uruchomienie wszystkich klipów wideo jednocześnie. Uwaga: podczas odtwarzania klipów wideo mogą występować pewne odstępy czasowe ze względu na różne ustawienia wideo źródeł poszczególnych klipów (np. różne wartości kl./s). Ta funkcja zapewnia jednoczesne zainicjowanie odtwarzania wszystkich segmentów, aby zminimalizować odstępy czasowe między klipami. Znacznik daty/godziny ze względów dowodowych w przypadku odtwarzania każde nagranie wideo ma przypisany znacznik daty/godziny. Aby przełączyć widok na pełny ekran, należy dwukrotnie kliknąć dowolną płytkę wideo. Można też użyć przycisku maksymalizacji na pasku narzędzi. Aby przywrócić normalny stan, należy ponownie dwukrotnie kliknąć. Aby w trybie pełnoekranowym były widoczne tylko płytki wideo, można ukryć/wyświetlić przyciski sterowania odtwarzaniem, dwukrotnie klikając klip. Analiza dysku na poziomie kamery Analiza dysku na poziomie kamery na linii czasu. Ta funkcja jest obsługiwana tylko w przypadku urządzeń TruVision (TVR10, 11, 12, 12HD, 41, 42, 44HD, 60 i TVN10, 20, 21, 50, 70). Analiza kamery na linii czasu jest powiązana z uprawnieniami analizy dysku. Wyjście wyzwalania Ta funkcja jest obsługiwana tylko w przypadku urządzeń TruVision. 46 Instrukcja obsługi programu TruVision Navigator 6.0

53 Rozdział 3: Działanie Istnieją dwa typy alarmów (A->) (D->). Alarmy typu (A->) pochodzą z wyzwalacza z tyłu rejestratora. Alarmy typu (D->) są wyzwalane przez kamerę IP. Alarmy typu (D->) są obsługiwane tylko przez urządzenia NVR/hybrydowe. Uwaga: urządzenia TVR60 i TVN20 nie obsługują alarmów typu (D->). Jest to ograniczenie sprzętowe. Panel wyświetlania Rysunek 30: panel Przeglądarka Panel Przeglądarka programu TruVision Navigator zapewnia możliwość różnorodnego zarządzania kamerami i widokami kamer zgodnie z poniższym opisem: Widoki kart jednocześnie może działać do 10 oddzielnych paneli wyświetlaczy z kartami. Instrukcja obsługi programu TruVision Navigator

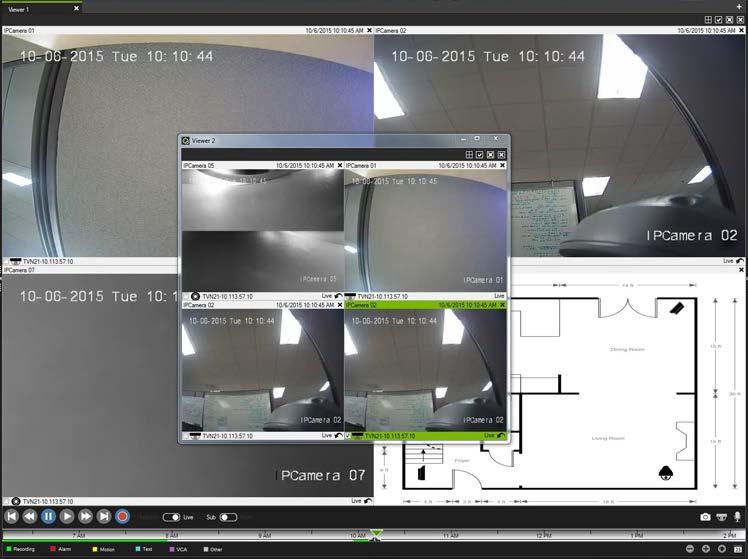

54 Rozdział 3: Działanie Multi-site funkcja multi-site umożliwia jednoczesne oglądanie materiału wideo z różnych kamer i urządzeń w panelu Przeglądarka. Program TruVision Navigator może jednocześnie renderować strumienie kompresji Wavelet, Wavejet, MJPEG, MPEG4 i H.264, co pozwala bezproblemowo mieszać i dopasowywać kamery do wielu urządzeń. Standardowe układy płytek wideo to: 1x1, 2x2, 3x3, 4x4 i 5x5. Można stosować również niestandardowy układ 8 płytek składający się z 1 dużej płytki otoczonej 7 małymi. W trybie widoku multi-up (np. 4x4) można dwukrotnie kliknąć płytkę wideo, aby wyświetlić obraz na pełnym ekranie. Ponowne dwukrotne kliknięcie płytki wideo spowoduje powrót do widoku multi-up. Maksymalizuj widok ta opcja służy do szybkiego zamknięcia wszystkich paneli oprócz panelu Przeglądarka. Ponowne kliknięcie powoduje powrót do poprzedniego układu. Zamknij wszystkie wideo ta opcja służy do zamykania wszystkich obrazów wideo. Powtórka ten przycisk służy do zmiany trybu na żywo na tryb odtwarzania. Jest stosowany zdefiniowany przez użytkownika, wcześniej skonfigurowany przedział czasu (np. 5 minut). Ta funkcja przydaje się do szybkiego odtwarzania zdarzeń. Widoki niestandardowe widoki niestandardowe pozwalają definiować i zapisywać szablony widoków z wielu miejsc w celu ich wykorzystania w przyszłości. Można stworzyć dowolną liczbę widoków niestandardowe. Własne widoki są dostępne po wybraniu opcji Widok niestandardowe w rozwijanym menu paska nagłówka panelu Przeglądarka. Aby zdefiniować widok niestandardowy, wykonaj następujące czynności: W panelu Viewer (Przeglądarka) wczytaj wszystkie kamery, które mają zostać włączone do widoku niestandardowego. Uporządkuj kamery przez przeciągnięcie i upuszczenie paska stanu płytki wideo na inne płytki wideo. Kliknij opcję Custom View (Widok niestandardowy) w rozwijanym menu paska nagłówka panelu Viewer (Przeglądarka). Wybierz opcję Save Custom View (Zapisz widok niestandardowy). Wprowadź nazwę w polu Title (Tytuł). Kliknij przycisk OK. 48 Instrukcja obsługi programu TruVision Navigator 6.0

55 Rozdział 3: Działanie Zamknij wszystkie wideo. W rozwijanym menu paska nagłówka panelu Viewer (Przeglądarka) zaznacz tytuł widoku własnego i wybierz go. Sterowanie PTZ Program TruVision Navigator umożliwia sterowanie kamerami PTZ oraz sterowanymi silnikiem kamerami z funkcją przybliżania i automatycznym ustawianiem ostrości. Obsługiwane są funkcje panoramy, pochylenia i zoomu, a także konfigurowanie i używanie ustawień zaprogramowanych oraz rejestrowanie i wykonywanie tras. Funkcja tras jest dostępna wyłącznie w przypadku urządzeń określonych typów. Informacje na temat zgodności tej funkcji znajdują się w rozdziałach dotyczących określonych urządzeń. Konfigurując kamerę, należy ją najpierw oznaczyć jako kamerę PTZ, ponieważ nie potrafi ona identyfikować się w ten sposób w odniesieniu do urządzenia. Aby oznaczyć kamerę jako kamerę PTZ, wystarczy ją kliknąć prawym przyciskiem myszy i wybrać polecenie Konfiguruj kamerę. W oknie dialogowym konfiguracji kamery należy zaznaczyć pole wyboru PTZ włączone, wybrać protokół PTZ, przypisać adres i kliknąć przycisk OK. Należy się również upewnić, że ustawienia adresu i protokołu kamery są prawidłowe. Po zakończeniu ikona kamery w panelu Nawigator zmieni wygląd z kamery nieruchomej na kamerę PTZ. Po oznaczeniu kamery jako kamery PTZ można nią sterować za pomocą elementów sterowania PTZ lub poleceń dostępnych z poziomu płytki wideo. Aby sterować kamerą PTZ za pomocą elementów sterowania PTZ: Wczytaj kamerę PTZ do panelu Viewer (Przeglądarka) i wybierz ją. Kliknij ikonę kamery PTZ na pasku narzędzi panelu Controller (Sterowanie). Zostanie wyświetlone okno dialogowe kamery PTZ. Wybierz optymalne parametry wideo, zmieniając opcje w oknie dialogowym. Instrukcja obsługi programu TruVision Navigator

56 Rozdział 3: Działanie Rysunek 31: menu sterowania PTZ Za pomocą elementów sterujących można zmieniać położenie kamer PTZ oraz takie parametry, jak powiększenie, ostrość, ostrość automatyczna i przesłona. Prędkość należy ustawić na poziomie odpowiednim do możliwości sieci i wykonywanych działań. Można również przejść do kamery, nadać jej nazwę, ustawić presety i przywrócić kamery do trybu trasy (w przypadku niektórych urządzeń). Informacje na temat obsługi poszczególnych funkcji znajdują się w rozdziałach dotyczących określonych urządzeń. Uwaga: poziom reaktywności elementów sterujących PTZ różni się w zależności od liczby klatek na sekundę, rozdzielczości i jakości strumienia wideo. D1/30FPS/Quality 9 te ustawienia zapewniają najwyższy poziom reaktywności kamery PTZ w sieci. Ustawienia reaktywności PTZ należy dopasować do dostępnych możliwości przechowywania. W celu wybrania najlepszych ustawień można również dopasować parametr prędkości kamery PTZ do konfiguracji strumienia. Aby sterować kamerą PTZ za pomocą poleceń wybieranych myszą z poziomu płytki klipu wideo: Wczytaj kamerę PTZ do panelu Viewer (Przeglądarka) i wybierz ją. Umieść wskaźnik myszy na środku płytki Viewing (Przeglądanie). Kliknij i przytrzymaj przycisk myszy, a następnie przeciągnij w lewo, prawo, górę lub dół. Im bardziej wskaźnik oddali się od środka, tym szybciej będzie poruszać się kamera. Kliknij prawym przyciskiem myszy i przytrzymaj, a następnie przeciągnij w górę lub w dół, aby zmienić zoom kamery. Uwaga: kamery Interlogix z obiektywem sterowanym silnikiem elektrycznym można kontrolować także jako kamerę PTZ za pośrednictwem palety PTZ w celu regulacji przesłony i ostrości. 50 Instrukcja obsługi programu TruVision Navigator 6.0

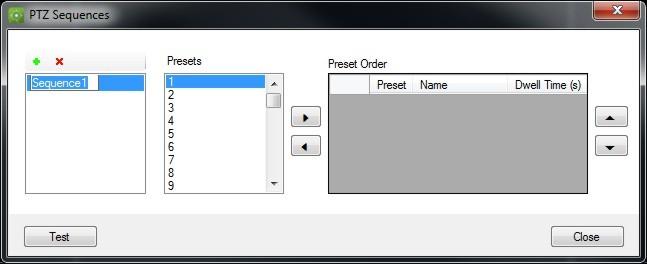

57 Rozdział 3: Działanie Można również połączyć presety kamery PTZ w sekwencje, wybierając określony porządek i czas przełączenia. Sekwencjami tymi można zarządzać i testować je, klikając prawym przyciskiem myszy kamerę PTZ w panelu Nawigator, a następnie wybierając opcje Sekwencje presetów, Zarządzaj sekwencjami. Rysunek 32: okno presetów PTZ Sekwencje te można aktywować, klikając prawym przyciskiem myszy kamerę PTZ w panelu Nawigator i wybierając opcję Sekwencje presetów, a następnie nazwę utworzonej sekwencji. Powiększenie cyfrowe Program TruVision Navigator umożliwia stosowanie funkcji powiększenia/pomniejszenia cyfrowego do obrazów transmitowanych na żywo i zarejestrowanych. Aby przybliżyć obraz, należy przewinąć kółko myszy do góry. Aby oddalić obraz, należy przewinąć kółkiem w dół. W trybie powiększenia cyfrowego można kliknąć i przytrzymać lewy przycisk myszy, aby poruszać się po powiększonym obrazie. Monitor sabotażu Program TruVision Navigator jest wyposażony w monitor sabotażu, który porównuje bieżący obraz z obrazem referencyjnym wykonanym podczas instalacji. Monitor sabotażu śledzi działanie każdej z kamer, wykonując referencyjne zrzuty obrazów i zapisując je w bazie danych. Aby otworzyć monitor sabotażu, należy kliknąć prawym przyciskiem myszy rejestrator i wybrać pozycję Monitor sabotażu. Spowoduje to wyświetlenie okna monitora sabotażu. Instrukcja obsługi programu TruVision Navigator

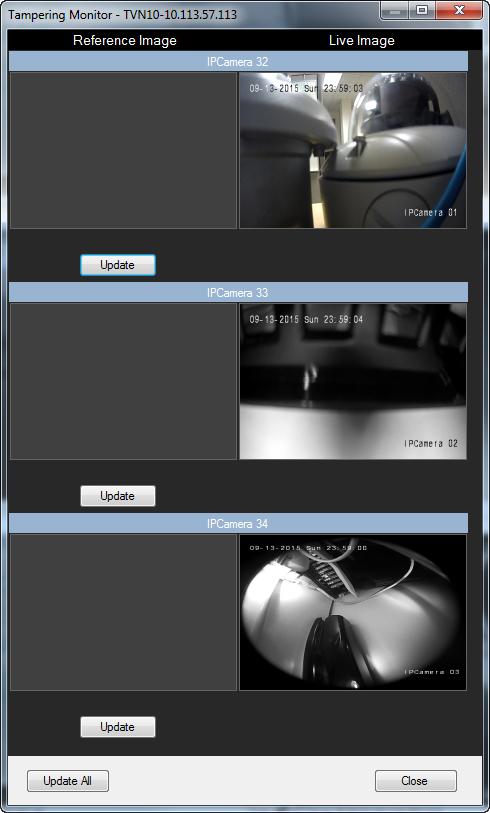

58 Rozdział 3: Działanie Rysunek 33: monitor sabotażu Po lewej stronie widoczna będzie lista obrazów referencyjnych wraz z datą i godziną ich wykonania. Przy pierwszym użyciu tej funkcji obrazy referencyjne będą niedostępne, zatem należy kliknąć przycisk Aktualizuj wszystko w celu zapisania obrazów referencyjnych. Porównując obrazy referencyjne z obrazami na żywo znajdującymi się po prawej stronie, użytkownik może łatwo obserwować manipulowanie poszczególnymi kamerami. Konfigurowanie wykrytych urządzeń W programie TruVision Navigator można skonfigurować odnalezione urządzenia (rejestratory i kamery). Nowością w tej wersji jest możliwość konfiguracji urządzeń za pośrednictwem wewnętrznej strony internetowej konfiguracji urządzenia. Konfiguracja za pomocą przeglądarki rejestratora TruVision jest obecnie dostępna dla rejestratorów wymienionych poniżej. Opis konfiguracji tych urządzeń przy użyciu natywnej strony konfiguracji zawiera sekcja Konfiguracja za pomocą przeglądarki rejestratora TruVision na stronie Instrukcja obsługi programu TruVision Navigator 6.0

59 Rozdział 3: Działanie Tabela 6: zgodność konfiguracji za pomocą przeglądarki Model rejestratora TVN 10 TVN 21 TVR 44HD TVR 12 HD TVN 70 Wersja firmware 2.0 i nowsza 3.0 i nowsza Wszystkie wersje Wszystkie wersje Wszystkie wersje Starsze modele rejestratorów także można skonfigurować za pomocą przeglądarki, ale wymagane będzie hasło każdego rejestratora, a także użycie sterownika rejestratora TruVision w oknie właściwości rejestratora. Konfigurowanie urządzenia za pomocą programu TruVision Navigator Aby skonfigurować jedno urządzenie, należy kliknąć prawym przyciskiem myszy urządzenie w panelu Navigator (Nawigator) i wybrać polecenie Configure Device (Konfiguruj urządzenie). Zostanie wyświetlone okno dialogowe konfiguracji. Należy sprawdzić ustawienia, wprowadzić niezbędne zmiany i kliknąć przycisk OK lub Cancel (Anuluj). Kliknięcie przycisku OK spowoduje zapisanie ustawień w urządzeniu, a kliknięcie przycisku Cancel (Anuluj) spowoduje anulowanie wprowadzonych ustawień konfiguracyjnych. Instrukcja obsługi programu TruVision Navigator

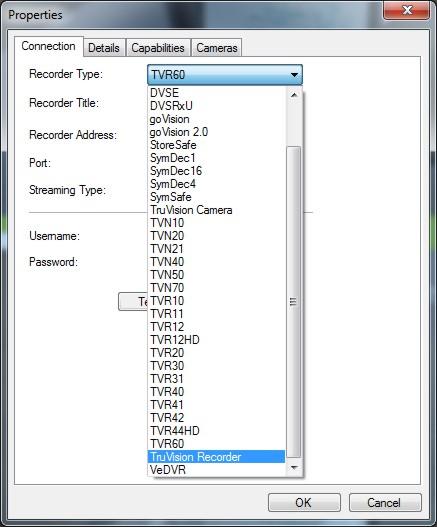

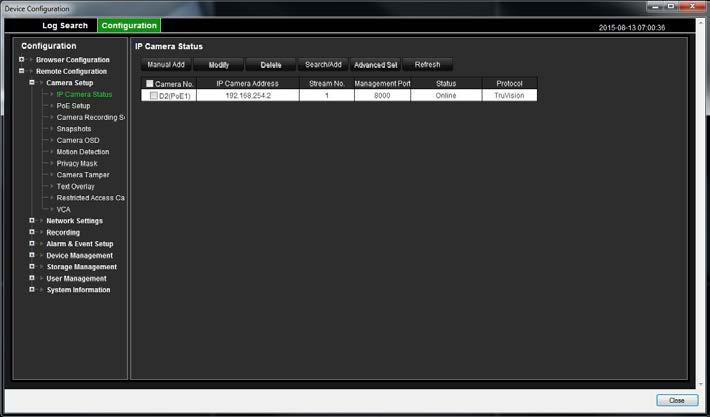

60 Rozdział 3: Działanie Rysunek 34: okno konfigurowania urządzenia Niektórych urządzeń nie można zdalnie konfigurować za pomocą programu TruVision Navigator. Konfigurowanie kamery Czynności wymagane do zmiany konfiguracji kamery są podobne, jak w przypadku konfiguracji urządzenia. Aby zmienić konfigurację określonej kamery, należy wykonać następujące czynności: Kliknij prawym przyciskiem myszy kamerę w panelu Navigator (Nawigator) i wybierz polecenie Configure Camera (Konfiguruj kamerę). Zostanie wyświetlone okno dialogowe konfiguracji. Należy sprawdzić ustawienia, wprowadzić niezbędne zmiany i kliknąć przycisk OK lub Cancel (Anuluj). Kliknięcie przycisku OK spowoduje zapisanie ustawień w urządzeniu, a kliknięcie przycisku Cancel (Anuluj) spowoduje anulowanie wprowadzonych ustawień konfiguracyjnych. Uwaga: w przypadku tytułów kamer zaufane urządzenie jest tym urządzeniem. Podczas pierwszego dodawania kamery program TruVision Navigator nie pobiera informacji o konfiguracji urządzenia w momencie połączenia. W związku z tym kamery przypisane do urządzenia w panelu Nawigator mają przypisane ogólne nazwy (Camera 1, Camera 2, Camera 3 itd.). Tytuły kamer są aktualizowane w programie TruVision Navigator po pierwszym pobraniu konfiguracji urządzenia. Później wszelkie zmiany tytułów kamer wprowadzane za pomocą programu TruVision Navigator powodują aktualizowanie danych w panelu Nawigator i urządzeniu. 54 Instrukcja obsługi programu TruVision Navigator 6.0

61 Rozdział 3: Działanie Uwaga: w przypadku konfiguracji analogowych kamer PTZ podłączonych do wbudowanego rejestratora NVR za pośrednictwem kodera należy użyć internetowej funkcji administrowania koderem, a nie menu konfiguracji wbudowanego rejestratora. Właściwości urządzenia Właściwości urządzenia dotyczą opcji połączenia, danych szczegółowych i danych dotyczących obsługiwanych funkcji. Aby wyświetlić właściwości urządzenia, wystarczy je kliknąć prawym przyciskiem myszy i wybrać opcję Właściwości. Rysunek 35: okno właściwości urządzenia Karta Połączenie zawiera wszystkie informacje wprowadzone uprzednio podczas dodawania urządzenia. Należy wprowadzić niezbędne zmiany i kliknąć przycisk OK w celu ich zapisania. Karta Szczegóły zapewnia możliwość wprowadzenia dowolnych danych związanych z urządzeniem w celu uproszczenia zarządzania systemem. Jeśli urządzenie zostało zaimportowane i dane istniały w oryginalnej książce adresowej WaveReader lub SymNav, zostaną one wyświetlone w tych polach. Jeśli urządzenie zostało dodane ręcznie, pola pozostaną puste do momentu wprowadzenia danych i kliknięcia przycisku OK. Instrukcja obsługi programu TruVision Navigator

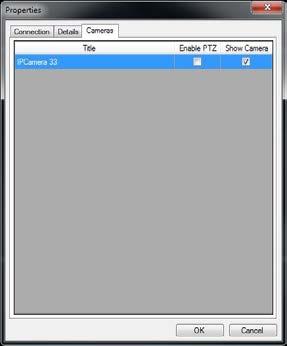

62 Rozdział 3: Działanie Karta Funkcje zawiera informacje o funkcjach obsługiwanych przez urządzenie. Na karcie Kamera można ukryć lub pokazać kamery i włączyć lub wyłączyć opcje sterowania PTZ. Aby uzyskać dostęp do karty kamer, należy przejść do menu kontekstowego kamery i użyć okna dialogowego Właściwości w celu wyświetlenia lub ukrycia kamer i włączenia funkcji PTZ. Rysunek 36: karta właściwości kamery Analiza dysku urządzenia Program TruVision Navigator umożliwia przeprowadzenie analizy dysku urządzenia w celu uzyskania dokładniejszych informacji na temat różnych typów danych wideo zapisanych na dysku. Do tych danych wideo zalicza się alarmy, zdarzenia, utratę sygnału wideo, wykrycie ruchu itd. Aby przeprowadzić analizę dysku urządzenia, należy je kliknąć prawym przyciskiem myszy w panelu Nawigator i wybrać polecenie Uruchom analizę dysku. Zostanie wyświetlone okno dialogowe analizy dysku. Aby wyeksportować klipy wideo w oknie analizy dysku, należy kliknąć prawym przyciskiem myszy ścieżkę analizy dysku i wybrać z menu opcję eksportu wideo. 56 Instrukcja obsługi programu TruVision Navigator 6.0

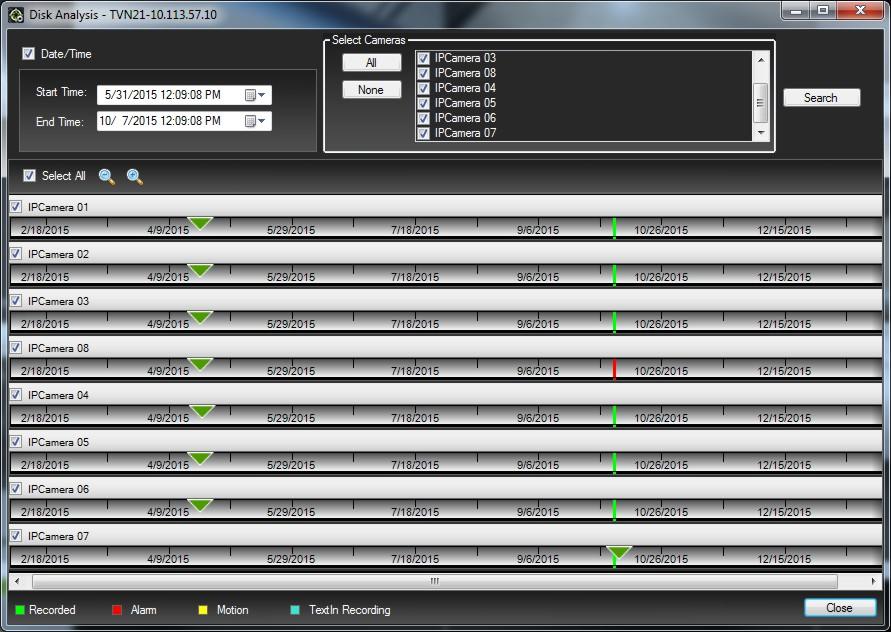

63 Rozdział 3: Działanie Rysunek 37: okno dialogowe analizy dysku W tym oknie dialogowym można przybliżyć lub oddalić widok linii czasu, aby wyświetlić czas nagrania wideo z różnymi poziomami szczegółowości. Nagrania różnych typów są obramowane różnymi ramkami (np. alarm ma ramkę czerwoną). Po dwukrotnym kliknięciu kolorowych obszarów analizy dysku w panelu Przeglądarka rozpocznie się odtwarzanie nagrania wideo Zaznaczając wiele pól wyboru po lewej stronie poszczególnych nazw kamer, można uzyskać synchroniczne odtwarzanie obrazu z wybranych kamer. Gdy w panelu Przeglądarka jest odtwarzane nagranie wideo, można nim zarządzać i eksportować je w normalny sposób. Dokładniejsze informacje na temat dostępności typów oznakowania klipów wideo w różnych urządzeniach znajdują się w rozdziałach dotyczących określonych urządzeń. Aktualizacja oprogramowania firmware Program TruVision Navigator zapewnia możliwość zdalnego aktualizowania oprogramowania firmware w urządzeniach. Aby zaktualizować oprogramowanie firmware urządzenia, należy kliknąć urządzenie prawym przyciskiem myszy w panelu Nawigator i wybrać kolejno opcje Konfiguruj rejestrator i Zarządzanie urządzeniem/aktualizuj firmware. Zostanie wyświetlone okno dialogowe Przesyłanie oprogramowania firmware. Instrukcja obsługi programu TruVision Navigator

64 Rozdział 3: Działanie Wybierz typ urządzenia źródłowego, wskaż odpowiednie oprogramowanie firmware i wybierz urządzenie(-a) docelowe, na które chcesz je przesłać. Program TruVision Navigator nie sprawdza formatu pliku oprogramowania firmware, więc należy się upewnić, że plik jest prawidłowy dla wybranego urządzenia. Dodatkowo plik oprogramowania firmware musi się znajdować na lokalnym komputerze. Nie można do niego uzyskać dostępu z sieci. Kliknij przycisk Upgrade (Aktualizuj) lub zaplanuj przesłanie oprogramowania firmware zgodnie z przyszłą datą/godziną, klikając przycisk Schedule (Harmonogram). Rysunek 38: okno przesyłania oprogramowania firmware Wyszukiwanie kamer Program TruVision Navigator zapewnia możliwość wyszukiwania kamer za pomocą alarmów, alarmów i zdarzeń, wykrywania ruchu oraz obrazu wideo dotyczącego tekstu na terminalach typu POS. W przypadku tych wyszukiwań urządzenie należy najpierw skonfigurować tak, aby obraz wideo kamery był oznaczany na podstawie tych parametrów (urządzenie musi to umożliwiać). Aby na przykład mieć możliwość wyszukiwania kamery za pomocą ruchu w programie TruVision Navigator, należy dla tej kamery skonfigurować siatkę ruchu w urządzeniu i oznakować jako ruch. Urządzenie można skonfigurować zdalnie, korzystając z funkcji dostępnych w programie TruVision Navigator, lub lokalnie na urządzeniu. Aby wyszukać wideo oznaczone tekstem, należy wprowadzić ciąg tekstowy wyszukiwania i kliknąć polecenie Wyszukaj. Można zaznaczyć pole wyboru Wyświetlaj 58 Instrukcja obsługi programu TruVision Navigator 6.0

65 Rozdział 3: Działanie dane tekstowe na wideo, aby nałożyć tekst na obraz wideo lub umieścić go z boku. To pole wyboru jest dynamiczne, co oznacza, że po jego przełączeniu podczas odtwarzania, tekst zmieni położenie z nałożenia do układu obok i odwrotnie (przełączenie trwa kilka sekund). Należy pamiętać, że w przypadku wyszukiwania tekstu urządzenie musi pracować w połączeniu z urządzeniem ProBridge. Urządzenie ProBridge pełni funkcję pomostu między urządzeniem rejestrującym i urządzeniem Point-of-Sale (POS), takim jak kasa fiskalna czy bankomat. Przekazuje ono dane tekstowe urządzenia POS na urządzenie rejestrujące, gdzie są one oznakowywane w odpowiednim nagraniu wideo. Różne urządzenia obsługują różne opcje wyszukiwania kamer. Dokładniejsze informacje na temat dostępności typów oznakowania danych wideo w różnych urządzeniach znajdują się w rozdziałach dotyczących określonych urządzeń. Aby przeprowadzić wyszukiwanie kamery, należy kliknąć ją prawym przyciskiem myszy w panelu Nawigator i wybrać opcję Wyszukaj. Zostanie wyświetlone okno dialogowe wyszukiwania. W tym oknie można określić typ nagrania wideo oraz zakres godziny/daty. Po kliknięciu przycisku Wyszukaj wyniki zostaną wyświetlone w tabeli. Kliknięcie czasów rozpoczęcia z hiperłączami spowoduje wyświetlenie nagrania wideo w panelu Przeglądarka. Rysunek 39: okno dialogowe wyszukiwania Instrukcja obsługi programu TruVision Navigator

66 Rozdział 3: Działanie Konfiguracja za pomocą przeglądarki rejestratora TruVision Konfiguracja za pomocą przeglądarki rejestratora TruVision jest obecnie dostępna dla rejestratorów wymienionych poniżej. Tabela 7: zgodność konfiguracji za pomocą przeglądarki Model rejestratora TVN 10 TVN 21 TVR 44HD TVR 12 HD TVN 70 Wersja firmware 2.0 i nowsza 3.0 i nowsza Wszystkie wersje Wszystkie wersje Wszystkie wersje Starsze modele rejestratorów także można skonfigurować za pomocą przeglądarki, ale wymagane będzie hasło każdego rejestratora, a także użycie sterownika rejestratora TruVision w oknie właściwości rejestratora. Konfigurowanie urządzenia Kliknij prawym przyciskiem myszy urządzenie w panelu Navigator (Nawigator) i z menu podręcznego wybierz polecenie Configure Device (Konfiguruj urządzenie). 60 Instrukcja obsługi programu TruVision Navigator 6.0

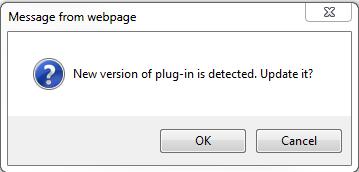

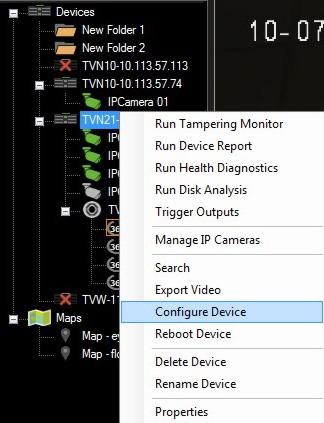

67 Rozdział 3: Działanie Rysunek 40: konfigurowanie urządzenia Jeśli urządzenie nie zostało wcześniej skonfigurowane zostanie wyświetlony monit o zaktualizowanie wtyczek. Rysunek 41: okno dialogowe wtyczek Kliknij przycisk OK, aby zaktualizować wtyczki. Uwaga: jeśli urządzenie zostało podłączone i wcześniej skonfigurowane za pomocą wewnętrznej przeglądarki internetowej urządzenia, wtyczka powinna być już zainstalowana. Postępuj zgodnie z instrukcjami w oknie dialogowym Setup-UTC Web Components (Konfiguracja składniki internetowe UTC). Instrukcja obsługi programu TruVision Navigator

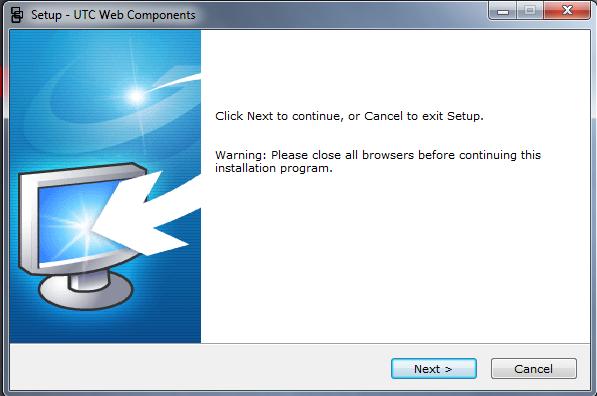

68 Rozdział 3: Działanie Rysunek 42: Okno dialogowe Konfiguracja składniki internetowe UTC OSTRZEŻENIE: po wyświetleniu monitu zamknij wszystkie okna przeglądarki. W celu kontynuacji należy także zamknąć program TruNav. Po zakończeniu uruchom ponownie program TruVision Navigator. Kliknij prawym przyciskiem myszy urządzenie TruVision i wybierz polecenie Configure Device (Konfiguruj urządzenie). Program TruVision Navigator otworzy teraz wewnętrzną stronę internetową konfiguracji urządzenia. 62 Instrukcja obsługi programu TruVision Navigator 6.0

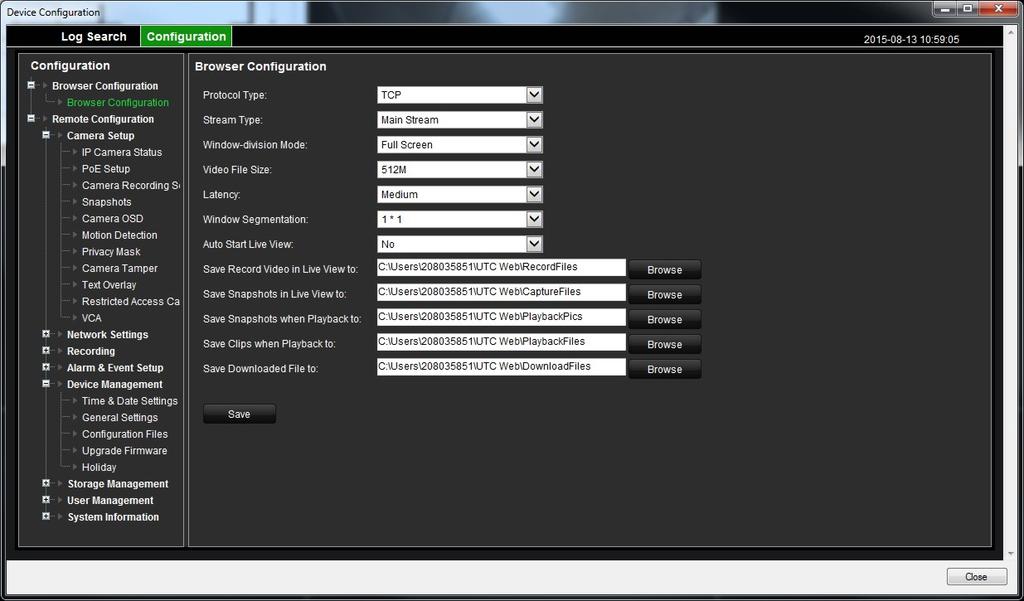

69 Rozdział 3: Działanie Rysunek 43: okno dialogowe konfiguracji urządzenia Skonfiguruj urządzenie przy użyciu wymaganych preferencji. (Wszystkie opcje konfiguracji przedstawia instrukcja obsługi urządzenia). Uwaga: w przypadku kamer, które nie są połączone z rejestratorem, konieczne będzie wprowadzenie poświadczeń logowania kamery. Po zakończeniu kliknij przycisk Close (Zapisz), aby zapisać zmiany w konfiguracji i wrócić do programu TruVision Navigator. Instrukcja obsługi programu TruVision Navigator

70 Rozdział 4 Ustawienia programu TruVision Navigator Zarówno w przypadku instalacji samodzielnej, jak i instalacji na wielu klientach, można skonfigurować różne funkcje klienta i serwera TruVision Navigator. Aby skonfigurować klienta i serwer TruVision Navigator, należy kliknąć ikonę Ustawienia na pasku tytułu programu Navigator. Zostanie wyświetlone okno dialogowe Ustawienia. Dostępne są następujące karty konfiguracji: Ustawienia klienta Ustawienia serwera Ustawienia powiadomień Ustawienia diagnostyki stanu Ustawienia grup i użytkowników Ustawienia historii audytów 64 Instrukcja obsługi programu TruVision Navigator 6.0

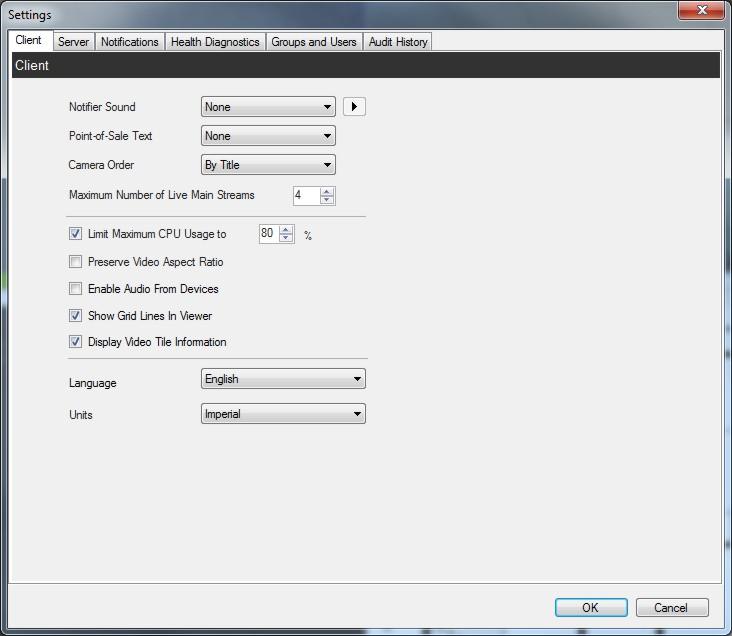

71 Rozdział 4: Ustawienia programu TruVision Navigator Ustawienia klienta Rysunek 44: okno klienta Karta Klient w oknie Ustawienia zawiera następujące ustawienia: Dźwięk powiadomienia: wybierz opcję Brak, Sygnał dźwiękowy, Rączka, Wykrzyknij, Gwiazdka, Klakson autobusu, Klakson samochodu lub Brzęczyk Tekst POS: wybierz opcję Brak, W paśmie lub Poza pasmem Kolejność kamer: wybierz opcję Według nazwy lub Według numeru Maksymalna liczba strumieni na żywo Ogranicz maksymalne użycie procesora do percentyla Pole wyboru Zachowaj współczynnik kształtu Pole wyboru Włącz dźwięk z rejestratorów Pole wyboru Pokaż linie siatki w przeglądarce Instrukcja obsługi programu TruVision Navigator

72 Rozdział 4: Ustawienia programu TruVision Navigator Pole wyboru Pokaż napisy Wybór języka: wybierz język Jednostka miary: wybierz system imperialny lub metryczny Ustawienia serwera Rysunek 45: okno serwera Karta Serwer w oknie Ustawienia zawiera następujące ustawienia serwera: Konfiguracja SMTP Model uprawnień Złożoność uwierzytelniania Powtórka Niestandardowe łącze Pomocy Tworzenie i przywracanie kopii zapasowej bazy danych Adres URL serwera: tylko w przypadku instalacji wielu klientów (klient/serwer) Adres URL pobierania klienta: tylko w przypadku instalacji wielu klientów (klient/serwer) 66 Instrukcja obsługi programu TruVision Navigator 6.0

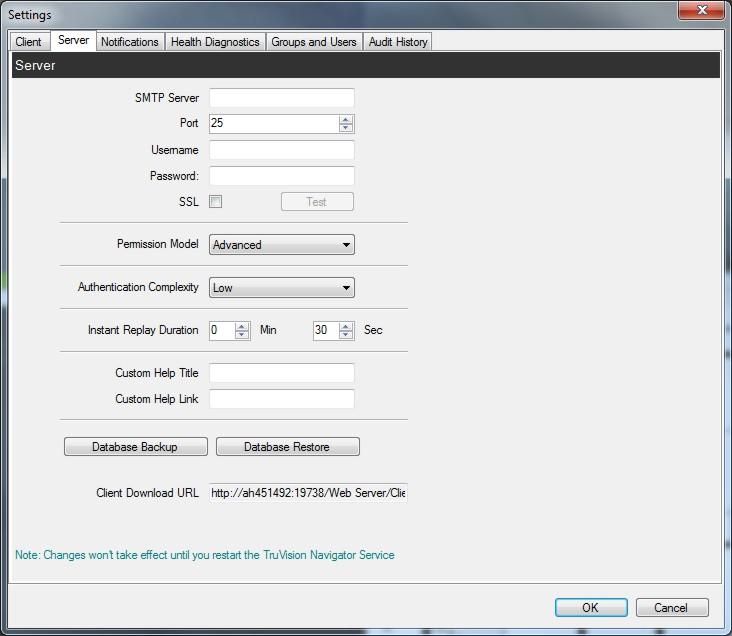

73 Rozdział 4: Ustawienia programu TruVision Navigator Konfiguracja SMTP Protokół Simple Mail Transfer Protocol (SMTP) jest standardem wysyłania wiadomości przez Internet. Serwer TruVision Navigator można skonfigurować do korzystania z serwera SMTP w celu automatycznego wysyłania wiadomości (z adresem URL do pobrania klienta, nazwą użytkownika, hasłem) do użytkowników, gdy są oni tworzeni w programie TruVision Navigator i gdy ich dane uwierzytelniające logowanie (nazwa użytkownika, hasło) muszą zostać zresetowane w systemie przez administratora. Jeśli SMTP nie zostanie skonfigurowane, informację tę należy przekazać w inny sposób (np. przez telefon lub osobistej wiadomości ). Należy wprowadzić adres IP i port serwera SMTP, wszelkie nazwy użytkowników / hasła wymagane przez serwer SMTP oraz, w razie potrzeby, dane połączenia SSL. Konfigurację należy sprawdzić, klikając przycisk Testuj i wprowadzając adres , na który ma zostać wysłana wiadomość testowa. Następnie należy sprawdzić wyniki testu na pasku stanu aplikacji. Należy również sprawdzić, czy odebrano wiadomość testową z serwera TruVision Navigator, co potwierdzi prawidłową konfigurację serwera SMTP. Odebrana wiadomość powinna wyglądać tak jak poniżej. Jeśli wiadomość nie nadejdzie po kilku minutach, należy sprawdzić folder spamu, aby upewnić się, czy wiadomość nie została tam przekazana. Rysunek 46: okno testowej wiadomości Instrukcja obsługi programu TruVision Navigator

74 Rozdział 4: Ustawienia programu TruVision Navigator Model uprawnień W programie TruVision Navigator występują dwa modele uprawnień: Prosty i Zaawansowany. Domyślne ustawienie w przypadku nowej instalacji to model Prosty. Model Prosty administratorzy mogą tylko tworzyć, edytować i usuwać użytkowników oraz odpowiadające im uprawnienia dostępu. Model Zaawansowany administratorzy mogą tworzyć, edytować i usuwać użytkowników ORAZ grupy. Grupy umożliwiają skalowanie praw dostępu użytkowników w systemie dla wielu użytkowników. Na przykład wielu użytkowników można umieścić w jednej grupie, a tej grupie przypisać prawa dostępu związane z folderami/urządzeniami w systemie. Bez możliwości korzystania z grup administratorzy musieliby nadawać uprawnienia do tych samych urządzeń każdemu użytkownikowi z osobna. Aby zmienić model uprawnień z prostego na zaawansowany, należy wybrać odpowiednią opcję z listy rozwijanej Model uprawnień i kliknąć przycisk OK. W panelu Nawigator powinien zostać wyświetlony węzeł Grupy. W poniższej tabeli przedstawiono uprawnienia, które można nadać użytkownikom lub grupom w programie TruVision Navigator, wpływ uprawnienia na interfejs użytkownika oraz informacje o zależnościach poszczególnych uprawnień. Tabela 8: tabela uprawnień Uprawnienie Konfiguracja serwera Zarządzanie uprawnieniami użytkownika Zarządzanie folderami urządzeń Wpływ na interfejs użytkownika Włącz/wyłącz opcję klikania prawym przyciskiem myszy węzła serwera TruVision Navigator (np. wyświetlenie właściwości czy tworzenie kopii zapasowej i przywracanie bazy danych) Pokaż/ukryj węzły użytkowników i/lub grup w panelu Nawigator Pokaż/ukryj przycisk dodawania folderu i menu kontekstowe w panelu Nawigator Pokaż/ukryj folder (folder może być również widoczny w związku z innymi uprawnieniami lub uprawnieniami nadrzędnymi/podrzędnymi) Uprawnienia zależne 68 Instrukcja obsługi programu TruVision Navigator 6.0

75 Rozdział 4: Ustawienia programu TruVision Navigator Uprawnienie Zarządzanie urządzeniami Wpływ na interfejs użytkownika Pokaż/ukryj menu kontekstowe importowania książki adresowej w węźle Urządzenia Pokaż/ukryj przycisk dodawania urządzenia i menu kontekstowe (zmiana nazwy i usuwanie) w panelu Nawigator Pokaż/ukryj folder (folder może być również widoczny w związku z innymi uprawnieniami lub uprawnieniami nadrzędnymi/podrzędnymi) Pokaż/ukryj urządzenie (urządzenie może być również widoczne w związku z innymi uprawnieniami lub uprawnieniami nadrzędnymi/ podrzędnymi) Pokaż/ukryj kamerę (kamera może być również widoczna w związku z innymi uprawnieniami) Pokaż/ukryj menu kontekstowe zadań zbiorczych (przesyłanie oprogramowania firmware i konfigurowanie opcji) węzła Urządzenia Włącz/wyłącz okno dialogowe właściwości (ustawienia połączenia, dane szczegółowe, obsługiwane funkcje) urządzenia Pokaż/ukryj menu kontekstowe wyszukiwania kamery i konfigurowania jej opcji Pokaż/ukryj menu kontekstowe przesyłania oprogramowania firmware do urządzenia Uprawnienia zależne Instrukcja obsługi programu TruVision Navigator

76 Rozdział 4: Ustawienia programu TruVision Navigator Uprawnienie Wyświetlanie diagnostyki urządzenia Wyświetlanie powiadomień Potwierdzanie powiadomień Wpływ na interfejs użytkownika Pokaż/ukryj panel Zadania (panel może być również widoczny w związku z innymi uprawnieniami) Pokaż/ukryj polecenie uruchamiania diagnostyki stanu systemu w węźle Urządzenie oraz menu kontekstowe określonego urządzenia w panelu Nawigator Pokaż/ukryj folder (folder może być również widoczny w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Pokaż/ukryj urządzenie (urządzenie może być również widoczne w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Pokaż/ukryj folder (folder może być również widoczny w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Pokaż/ukryj urządzenie (urządzenie może być również widoczne w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Włącz/wyłącz ikonę powiadamiania na pasku stanu aplikacji Pokaż/ukryj powiadomienia od urządzenia w oknie dialogowym Powiadomienia Pokaż/ukryj powiadomienia z kamery w oknie dialogowym Powiadomienia dotyczące urządzenia z przypisanymi uprawnieniami Pokaż/ukryj przycisk Potwierdź wszystko w oknie dialogowym Powiadomienia Uprawnienia zależne 70 Instrukcja obsługi programu TruVision Navigator 6.0

77 Rozdział 4: Ustawienia programu TruVision Navigator Uprawnienie Wyświetlanie wideo na żywo Wyświetlanie nagrania wideo Wpływ na interfejs użytkownika Pokaż/ukryj folder (folder może być również widoczny w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Pokaż/ukryj urządzenie (urządzenie może być również widoczne w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Pokaż/ukryj kamerę (kamera może być również widoczna w związku z innymi uprawnieniami) Zezwól na/zablokuj otwieranie wideo z kamery (wszystkie metody: dwukrotne kliknięcie oraz przeciągnięcie i upuszczenie w programie Navigator). Pokaż/ukryj PTZ i elementy sterowania myszą z poziomu płytki Pokaż/ukryj folder (folder może być również widoczny w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Pokaż/ukryj urządzenie (urządzenie może być również widoczne w związku z innymi uprawnieniami lub uprawnieniami podrzędnymi) Pokaż/ukryj kamerę (kamera może być również widoczna w związku z innymi uprawnieniami) Włącz/wyłącz przyciski sterowania odtwarzaniem w panelu Sterowanie, w tym polecenia przejścia do punktu czasu, odtwarzania, oglądania na żywo i dwukrotnego klikania linii czasu Uprawnienia zależne Przypisanie uprawnienia Wyświetlanie nagrania wideo powoduje automatyczne przypisanie uprawnienia Wyświetlanie wideo na żywo. Instrukcja obsługi programu TruVision Navigator

78 Rozdział 4: Ustawienia programu TruVision Navigator Uprawnienie Wyświetlanie wideo HBW Eksportowanie wideo Przeglądanie analizy dysku Mapy Wpływ na interfejs użytkownika Włącz/wyłącz powiadomienia w oknie dialogowym Powiadomienia Włącz/wyłącz menu Strumień i Przepustowość w panelu Sterowanie Włącz/wyłącz przycisk zapisu lokalnego w panelu Sterowanie Włącz/wyłącz przyciski Zrzut obrazu i Wideo w panelu Sterowanie Pokaż/ukryj panel Zbieracz Pokaż/ukryj panel Zadania (panel może być również widoczny w związku z innymi uprawnieniami) Pokaż/ukryj menu kontekstowe analizy dysku urządzenia Zarządzaj/wyświetlaj mapy Pokaż/ukryj rząd kamery w oknie dialogowym analizy dysku Uprawnienia zależne Wymaga co najmniej jednego z uprawnień oglądania wideo (na żywo lub uprzednio nagranego). Wymaga obu uprawnień oglądania wideo (na żywo lub uprzednio nagranego). Wymaga obu uprawnień oglądania wideo (na żywo lub uprzednio nagranego). Złożoność uwierzytelniania W programie TruVision Navigator występując trzy poziomy złożoności uwierzytelniania: Niska, Średnia i Wysoka. Domyślne ustawienie w przypadku nowej instalacji to Niska. Aby zmienić złożoność uwierzytelniania, należy wybrać opcję z menu rozwijanego i kliknąć przycisk OK. Wszyscy nowi użytkownicy aplikacji będą musieli skorzystać z nowego standardu złożoności uwierzytelniania. Jednak istniejący użytkownicy aplikacji, po zmianie standardu, nie będą proszeni o zmianę danych uwierzytelniania w celu uzyskania zgodności z nowym standardem. W związku z tym administrator musi zresetować każde konto istniejącego użytkownika, aby standard mógł zostać zastosowany. Resetowanie będzie miało wpływ na hasło użytkownika, nie na jego nazwę. Zaleca się ustawić złożoność uwierzytelniania przed utworzeniem użytkowników w systemie. Dzięki temu przeprowadzanie resetowania nie będzie wymagane. W poniższej tabeli przedstawiono składniki każdego standardu. 72 Instrukcja obsługi programu TruVision Navigator 6.0

79 Rozdział 4: Ustawienia programu TruVision Navigator Tabela 9: złożoność uwierzytelniania Złożoność uwierzytelniania Maks. liczba nieudanych prób logowania Złożoność nazwy użytkownika Złożoność hasła Ponowne zastosowanie hasła Wygaśnięcie hasła Niska Nie dotyczy Co najmniej 6 znaków Co najmniej 6 znaków Nie dotyczy Nie dotyczy Średnia 3 Co najmniej 6 znaków Co najmniej 8 znaków alfanumerycznych Nie dotyczy Nie dotyczy Wysoka 3 Co najmniej 12 znaków Co najmniej 8 znaków z przynajmniej: 1 wielką literą 1 małą literą 1 cyfrą 1 znakiem specjalnym #, $, %, ^, &, +, =) Nie można używać poprzedniego hasła Użytkownik musi zmieniać hasło, co 60 dni Powtórka Funkcja powtórki w programie TruVision Navigator działa na poziomie płytki wideo. Funkcja jest uruchamiana za pomocą ikony Powtórka. Zapewnia to operatorowi możliwość szybkiego przewijania do tyłu wybranego materiału wideo w przedziale czasu wstępnie określonym przez użytkownika (maks. 99 min i 59 s). Aby ustawić czas powtórki, należy wprowadzić wartość minut i sekund, a następnie kliknąć przycisk OK. Ustawienie to jest dostępne na ekranie Ustawienia serwera w menu ustawień dolnego paska narzędzi. Wczytaj materiał wideo do panelu Przeglądarka i ustaw wskaźnik myszy nad ikoną powtórki (strzałka po lewej stronie ikony zamykania wideo) po prawej stronie paska stanu płytki wideo. Zauważ, że wcześniej skonfigurowany okres jest wyświetlany w etykiecie. Kliknij ikonę, aby cofnąć się o ten okres w wybranym materiale wideo. Informacje o ograniczeniach dotyczących powtórek odtwarzanych z poszczególnych urządzeń znajdują się w rozdziałach dotyczących określonych urządzeń. Instrukcja obsługi programu TruVision Navigator

80 Rozdział 4: Ustawienia programu TruVision Navigator Spersonalizowana Pomoc Program TruVision Navigator umożliwia dostęp do usługi Spersonalizowana Pomoc, która pozwala indywidualnym organizacjom dodawać treść upraszczającą wdrażanie oprogramowania. Ta zawartość jest całkowicie definiowana przez użytkowników. Program TruVision Navigator dostarcza tylko wskazówek związanych z uzyskaniem dostępu. Aby dodać łącze do spersonalizowanej pomocy, wprowadź temat zawartości, którą chcesz przekazać użytkownikom. Następnie wprowadź łącze spersonalizowanej pomocy, które jest właściwym łączem do zawartości (dane wprowadzone w tym polu nie będą widoczne dla użytkowników). Kliknij przycisk OK. Otwórz okno dialogowe pomocy (ikona znaku zapytania) za pomocą paska stanu aplikacji i zauważ, że wprowadzony tytuł spersonalizowany znajduje się w pomocy. Kliknij łącze, aby uzyskać dostęp do zawartości. Tworzenie i przywracanie kopii zapasowej bazy danych Program TruVision Navigator zapewnia użytkownikom możliwość tworzenia kopii zapasowej bazy danych TruVision Navigator. Aby zapewnić ochronę danych, administrator powinien zapisać utworzoną kopię zapasową poza komputerem. W przypadku problemów z komputerem, na którym znajduje się baza danych programu TruVision Navigator, administrator może zainstalować taką samą wersję programu TruVision Navigator i przywrócić bazę danych z pliku kopii zapasowej. Spowoduje to szybkie przywrócenie działania systemu bez konieczności ponownego ręcznego wprowadzania danych dotyczących urządzeń, użytkowników, grup, uprawnień oraz innych opcji konfiguracji systemu. Aby utworzyć kopię zapasową bazy danych programu TruVision Navigator, kliknij prawym przyciskiem myszy węzeł serwera TruVision Navigator i wybierz polecenie Database Backup (Kopia zapasowa bazy danych). Zostanie wyświetlone okno dialogowe Backup Database (Tworzenie kopii zapasowej bazy danych). Wprowadź nazwę kopii zapasowej bazy danych (nie jest wymagane wprowadzenie rozszerzenia pliku) i zanotuj ścieżkę pliku kopii zapasowej bazy danych. Administrator powinien skopiować lub przenieść ten plik do bezpiecznej lokalizacji. Po zainicjowaniu tworzenia kopii zapasowej postęp procesu można sprawdzić w panelu Tasks (Zadania). Po pomyślnym zakończeniu plik kopii zapasowej bazy danych zostanie zapisany w określonej wcześniej lokalizacji. 74 Instrukcja obsługi programu TruVision Navigator 6.0

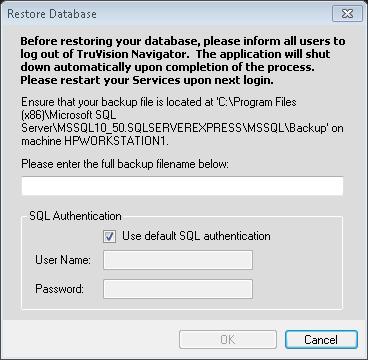

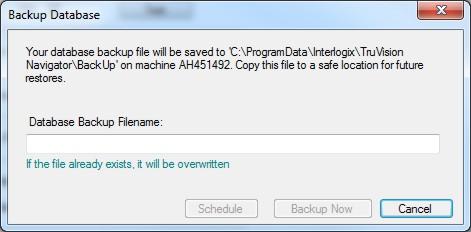

81 Rozdział 4: Ustawienia programu TruVision Navigator Rysunek 47: okno dialogowe ustawień tworzenia kopii zapasowej bazy danych serwera Aby przywrócić kopię zapasową bazy danych programu TruVision Navigator, kliknij prawym przyciskiem myszy węzeł serwera TruVision Navigator i wybierz polecenie Database Restore (Przywracanie bazy danych). Zostanie wyświetlone okno dialogowe Restore Database (Przywracanie bazy danych). Upewnij się, że kopia plików bazy danych została umieszczona w katalogu przedstawionym w formularzu. W odpowiednim polu tekstowym wprowadź dokładną nazwę pliku. Jeśli baza danych jest przywracana do bazy SQL wymagającej wprowadzenia danych uwierzytelniających, wprowadź je. W przeciwnym razie zastosuj ustawienia domyślne. Po zainicjowaniu przywracania kopii zapasowej postęp procesu można sprawdzić w panelu Tasks (Zadania). Wyloguj się z aplikacji, gdy na panelu Tasks (Zadania) zostanie wyświetlony komunikat o zadaniu przywracania. Po zalogowaniu baza danych powinna być już przywrócona. Rysunek 48: okno przywracania bazy danych Instrukcja obsługi programu TruVision Navigator

82 Rozdział 4: Ustawienia programu TruVision Navigator Instalacje z wieloma klientami (klient/serwer) Pola adresów URL serwera i pobierania klienta pojawiają się tylko w przypadku instalacji typu klient/serwer. Adres URL serwera W przypadku instalacji na wielu klientach (klient/serwer) adres URL serwera jest sieciową lokalizacją serwera TruVision Navigator. Jest to adres URL używany przez programy klienckie TruVision Navigator do komunikacji z serwerem TruVision Navigator. W przypadku instalacji samodzielnych (bezpośredniego połączenie z bazą danych) to pole nie jest wyświetlane, ponieważ żadne inne sieciowe programy klienckie TruVision Navigator nie mogą się połączyć z tą instancją serwera TruVision Navigator. Adres URL pobierania klienta W przypadku instalacji na wielu klientach (klient/serwer) adres URL pobierania klienta jest sieciową lokalizacją pakietu oprogramowania klienta TruVision Navigator. Administratorzy mogą przekazywać ten adres URL nowym użytkownikom, aby mogli oni zdalnie pobrać oprogramowanie klienta z serwera TruVision Navigator. W przypadku stosowania serwera SMTP (patrz niżej) jest to wykonywane automatycznie za administratorów podczas instalacji. W przypadku instalacji samodzielnych (bezpośredniego połączenie z bazą danych) to pole nie jest wyświetlane, ponieważ żadne inne sieciowe programy klienckie TruVision Navigator nie mogą się połączyć z tą instancją serwera TruVision Navigator. Zarządzanie użytkownikami i omówienie dostarczania oprogramowania klienta W przypadku instalacji programu TruVision Navigator na wielu klientach (klient/serwer) komputery znajdujące się w tej samej sieci, co serwer TruVision Navigator, mają możliwość pobierania oprogramowania klienta TruVision Navigator. Eliminuje to potrzebę fizycznego przekazywania nośników przez administratora czy osobistej instalacji oprogramowania klienta w miejscu zainstalowania komputera. Zapamiętaj: Zdalne rozsyłanie oprogramowania klienta NIE jest dostępne w przypadku instalacji samodzielnej (bezpośrednie połączenie z bazą danych). Osoba dokonująca instalacji oprogramowania klienta musi dysponować uprawnieniami administratora, aby wykonać tę instalację. Jeśli w programie TruVision Navigator jest stosowany serwer SMTP, mechanizm dostarczania oprogramowania klienta jest nieco inny. W takim przypadku cały proces dodawania użytkownika i rozsyłania oprogramowania klienta przebiega automatycznie. Jeśli funkcja SMTP nie jest wykorzystywana, dostarczenie oprogramowania klienta wymaga ręcznego wykonania kilku omówionych dalej czynności. 76 Instrukcja obsługi programu TruVision Navigator 6.0

83 Rozdział 4: Ustawienia programu TruVision Navigator W pełni automatyczne dostarczanie oprogramowania klienta Program TruVision Navigator można skonfigurować tak, aby korzystał z serwera SMTP. Umożliwia to automatyczne wysyłanie wiadomości (z adresem URL pobierania klienta, nazwą użytkownika i hasłem), gdy w systemie są dodawani nowi użytkownicy oraz gdy istniejące dane uwierzytelniające użytkownika (nazwa użytkownika i hasło) wymagają zresetowania w systemie przez administratora. Aby zdalnie rozesłać oprogramowanie klienta do nowych użytkowników, należy najpierw skonfigurować program TruVision Navigator do korzystania z serwera SMTP, dodać nowego użytkownika i przypisać mu uprawnienia. Aby dodać użytkownika, należy kliknąć prawym przyciskiem myszy węzeł Users (Użytkownicy) w panelu Navigator (Nawigator) i wybrać polecenie Add User (Dodaj użytkownika). Zostanie wyświetlone okno dialogowe Add User (Dodaj użytkownika). Należy wprowadzić dane w polach First Name (Imię), Last Name (Nazwisko) i Address (Adres ) (te pola są wymagane; pola nazwy użytkownika, hasła i potwierdzenia hasła są wyłączone w związku z konfiguracją SMTP), a następnie kliknąć przycisk OK. Nowy użytkownik zostanie dodany do węzła Users (Użytkownicy) w panelu Navigator (Nawigator). Dodawanie użytkownika Teraz program TruVision Navigator wygeneruje nowego użytkownika i przypisze mu w systemie tymczasową nazwę użytkownika i hasło. Następnie dostarczy automatyczną wiadomość z serwera SMTP do użytkownika. Użytkownik może teraz kliknąć adres URL pobierania lub wyciąć/wkleić go do przeglądarki internetowej. Aby zainstalować oprogramowanie klienta, należy wykonywać polecenia wyświetlane na stronie Client Installation (Instalacja klienta). Instrukcja obsługi programu TruVision Navigator

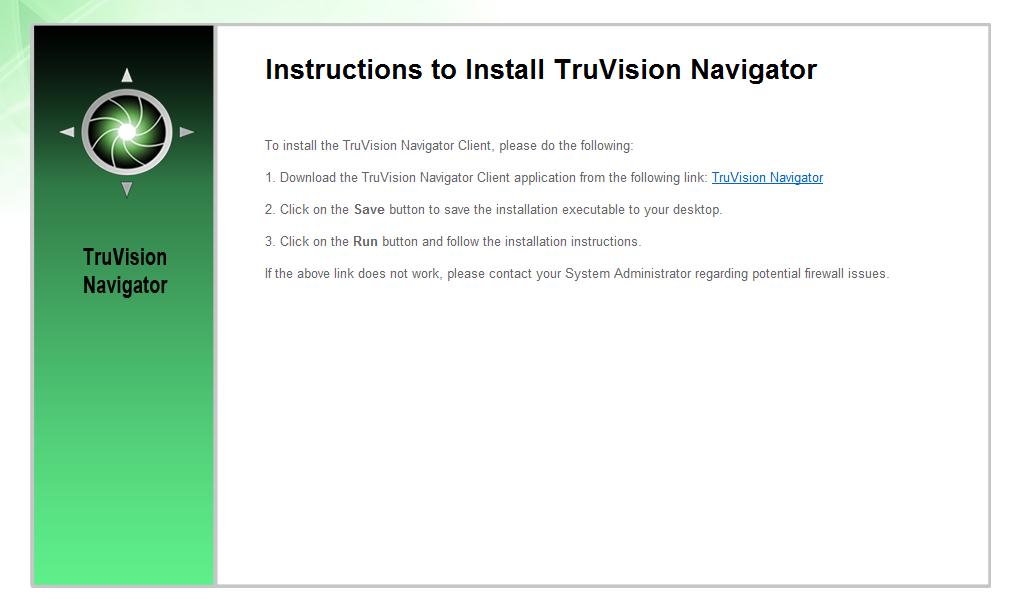

84 Rozdział 4: Ustawienia programu TruVision Navigator Instalacja klienta Rysunek 49: okno instalacji klienta Po zakończeniu instalacji i ponownym uruchomieniu komputera kliknij ikonę TruVision Navigator na pulpicie. Zaloguj się do aplikacji za pomocą danych logowania z wiadomości . Po pierwszym pomyślnym logowaniu zostaniesz poproszony o zmianę tych danych. Zostanie również wyświetlona prośba o wprowadzenie pytania przypominającego oraz odpowiedzi, która w przyszłości umożliwi zresetowanie własnego hasła bez pomocy administratora. Po uruchomieniu aplikacji wszystkie urządzenia powinny być widoczne w panelu Navigator (Nawigator) zgodnie z uprawnieniami przypisanymi przez administratora. Należy pamiętać, że po dodaniu nowego użytkownika do systemu, nie ma on przypisanych żadnych uprawnień, co oznacza, że nie będzie mieć możliwości zalogowania się w aplikacji. Aby umożliwić zalogowanie, należy przypisać użytkownikowi uprawnienie. Aby przypisać użytkownikowi uprawnienie, należy go kliknąć na karcie Settings/Groups and Users (Ustawienia/Grupy i użytkownicy), a następnie kliknąć kartę Permissions (Uprawnienia). 78 Instrukcja obsługi programu TruVision Navigator 6.0

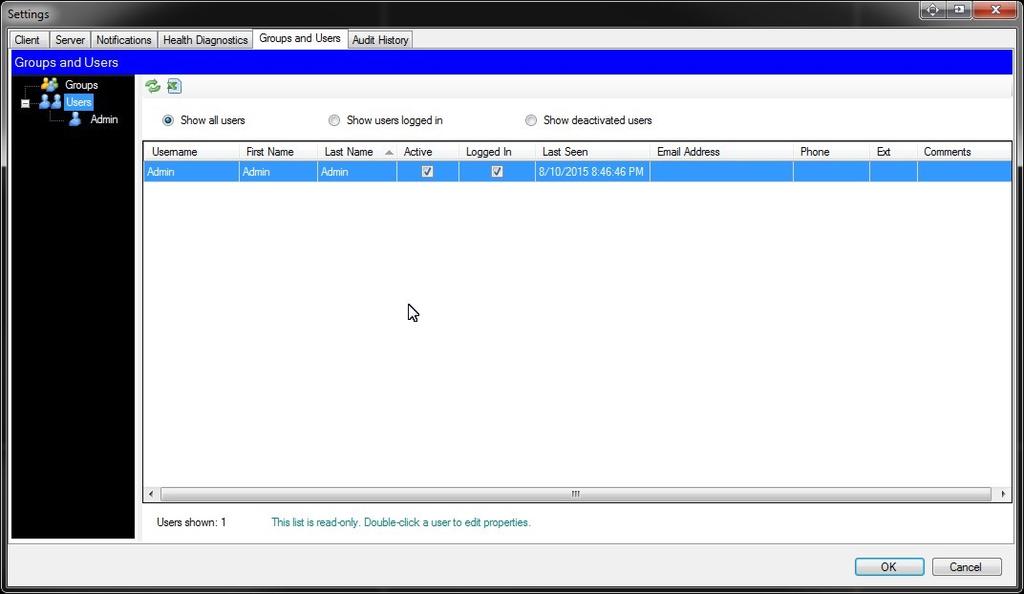

85 Rozdział 4: Ustawienia programu TruVision Navigator Rysunek 50: karta ustawień grupy i uprawnień użytkownika Należy zaznaczyć węzeł serwera TruVision Navigator w drzewie urządzeń i przypisać/odebrać użytkownikowi uprawnienie w sekcji Permission (Uprawnienie). Jeśli model uprawnień to Simple (Prosty) (tylko użytkownicy), jest widoczna wyłącznie kolumna Allow (Zezwalaj). Jeśli model uprawnień to Advanced (Zaawansowany) (użytkownicy i grupy), są widoczne kolumny Allow (Zezwalaj) i Deny (Zabraniaj). Nadawane wówczas uprawnienia będą dodawane do wszystkich urządzeń, które są wyświetlone pod serwerem TruVision Navigator. Przy wszystkich folderach, urządzeniach i kamerach, w przypadku których przypisano użytkownikowi uprawnienie, zostanie wyświetlony niebieski znacznik. Podczas przydzielania uprawnień można określić, czy uprawnienie jest stosowane w trybie nadrzędnym czy podrzędnym. Nadawanie uprawnień w trybie nadrzędnym powoduje ich dodawanie do sesji podrzędnych. Na przykład nadanie uprawnień na poziomie serwera TruVision Navigator dotyczyć będzie wszystkich folderów, urządzeń i kamer, które się pod nim znajdują. Jest to sygnalizowane przez niebieski znacznik. Z kolei nadawanie uprawnień w trybie podrzędnym nie powoduje zmiany uprawnień w węźle nadrzędnym. W tym przypadku obok węzła podrzędnego będzie widoczny niebieski znacznik, a węzeł nadrzędny będzie wyróżniony szarym znacznikiem. Szczegółowy opis tej funkcji znajduje się w poniższej tabeli. Instrukcja obsługi programu TruVision Navigator

86 Rozdział 4: Ustawienia programu TruVision Navigator Tabela 10: znaczniki uprawnień Znacznik uprawnienia Niebieski Szary Opis Niebieski znacznik informuje, że dla tego węzła nadano wyraźne uprawnienia dostępu. Uprawnienia te są dziedziczone przez węzły podrzędne pod elementem nadrzędnym. Szary znacznik oznacza, że uprawnienie przypisano elementowi podrzędnemu węzła nadrzędnego, ale nie węzłowi nadrzędnemu. Dzięki temu administrator może szybko wyszukać uprawnienia przypisane użytkownikowi względem urządzeń znajdujących się w drzewie uprawnień. W przypadku rozwijania wszystkich elementów podrzędnych w końcu pojawi się kamera lub urządzenie z jednym lub większą liczbą uprawnień, które oznaczone są na niebiesko. Zapamiętaj, prawa dostępu w programie TruVision Navigator mogą być tak proste lub tak złożone, jak sobie tego życzysz. Administrator może po prostu przypisać użytkownikom uprawnienia dotyczące wszystkich urządzeń w systemie, wprowadzając te uprawnienia w węźle serwera TruVision Navigator (węźle nadrzędnym) i zezwalając na ich kaskadowe powielenie na wszystkie elementy podrzędne systemu. Z drugiej strony administrator może przypisać uprawnienia od węzłów podrzędnych w górę, aby uzyskać przejrzystość i kontrolę w systemie. Grupy również upraszczają nadawanie uprawnień w systemie. Częściowo automatyczne dostarczanie oprogramowania klienta Należy pamiętać, że proces dostarczania oprogramowania klienta różni się nieco w zależności od tego, czy wybrano korzystanie z serwera SMTP. W przypadku braku dostępu do serwera SMTP oprogramowanie klienta można nadal zdalnie dostarczać. Należy jednak wykonać kilka dodatkowych czynności związanych z dostarczaniem adresu URL pobierania oprogramowania klienta oraz danych uwierzytelniających użytkownika. Najpierw należy sprawdzić, czy w programie TruVision Navigator nie jest stosowana konfiguracja SMTP. W tym celu należy kliknąć prawym przyciskiem myszy węzeł serwera TruVision Navigator i wybrać opcję Właściwości. Należy się upewnić, że pole adresu IP serwera SMTP jest puste. Następnie, podczas dodawania użytkownika, administrator musi ręcznie wygenerować nazwę i hasło użytkownika. 80 Instrukcja obsługi programu TruVision Navigator 6.0

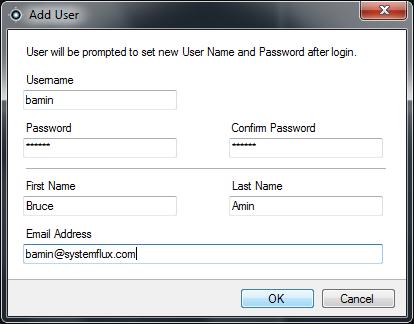

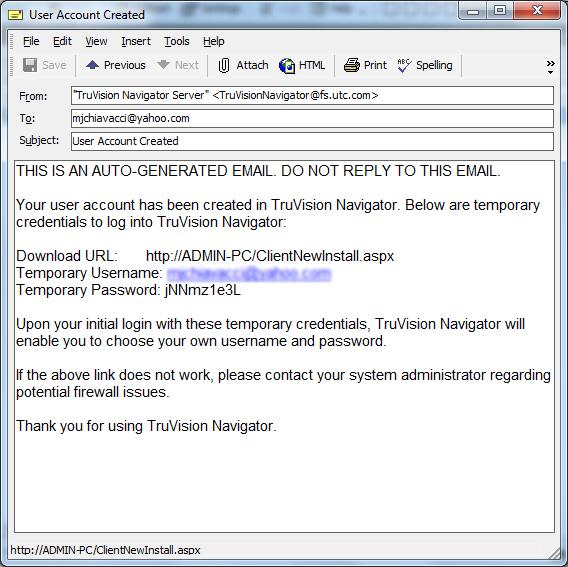

87 Rozdział 4: Ustawienia programu TruVision Navigator Rysunek 51: okno dodawania użytkownika Następnie administrator musi dostarczyć dane uwierzytelniające i adres pobierania klienta użytkownikowi przez telefon lub za pomocą prywatnej wiadomości . Poniżej podano przykład takiej informacji. Adres URL pobierania klienta można skopiować z karty Ogólne w oknie dialogowym właściwości serwera TruVision Navigator. Należy pamiętać o przypisaniu użytkownikowi uprawnień, aby umożliwić mu logowanie. W przypadku braku zamiaru korzystania z funkcji zdalnego rozsyłania oprogramowania można fizycznie wczytać oprogramowanie klienta na komputer PC, wykonując następujące czynności: Pobierz plik ClientInstall.exe z internetowej strony instalacji klienta i umieść go w pamięci flash lub na innym nośniku. Fizycznie skopiuj plik.exe na określony komputer. Uruchom program ClientInstall.exe i wykonaj polecenia instalatora (plik ClientInstall.exe jest wstępnie skonfigurowany, aby wskazywać serwer, z którego został pobrany). Zaloguj się z użyciem danych logowania dla użytkownika. Dezaktywowanie użytkownika Administrator może z określonego powodu zdezaktywować użytkownika w systemie. Program TruVision Navigator nie usuwa użytkowników z bazy danych. Użytkownik zostaje po prostu przełączony na stan Nieaktywny, a wszystkie uprawnienia do systemu zostają odwołane. Instrukcja obsługi programu TruVision Navigator

88 Rozdział 4: Ustawienia programu TruVision Navigator Aby zdezaktywować użytkownika, należy go kliknąć prawym przyciskiem myszy w węźle Użytkownicy w panelu Nawigator i wybrać polecenie Zdezaktywuj użytkownika. Po wyświetleniu pytania Czy na pewno chcesz zdezaktywować użytkownika? należy kliknąć opcję. Nieaktywni użytkownicy są usuwani z węzła Użytkownicy w panelu Nawigator. Aby ich wyświetlić, należy kliknąć prawym przyciskiem myszy węzeł Użytkownicy i wybrać polecenie Uwzględnij nieaktywnych użytkowników. Ikona nieaktywnego użytkownika jest szara, natomiast ikona aktywnego użytkownika niebieska. Aby wyświetlić na liście wszystkich użytkowników zapisanych w bazie danych (aktywnych i nieaktywnych), należy kliknąć prawym przyciskiem myszy węzeł Użytkownicy i wybrać polecenie Pokaż listę użytkowników. Zostanie wyświetlone okno dialogowe Użytkownicy. W celu przyspieszenia wyszukiwania wszystkie kolumny tego okna umożliwiają sortowanie. Aby wyświetlić okno dialogowe szczegółów wybranego użytkownika, należy dwukrotnie kliknąć odpowiadający mu wiersz. Rysunek 52: okno Użytkownicy 82 Instrukcja obsługi programu TruVision Navigator 6.0

89 Rozdział 4: Ustawienia programu TruVision Navigator Przywracanie nieaktywnego użytkownika Aby przywrócić użytkownika zdezaktywowanego w systemie, należy go kliknąć prawym przyciskiem myszy w węźle Users (Użytkownicy) w panelu Navigator (Nawigator) i wybrać polecenie Activate User (Aktywuj użytkownika). Nieaktywnego użytkownika można również kliknąć prawym przyciskiem myszy w węźle Users (Użytkownicy) w panelu Navigator (Nawigator), a następnie wybrać opcję Properties (Właściwości), kartę Details (Szczegóły) i przycisk Reset Account (Reset konta). Można również wyświetlić listę użytkowników i dwukrotnie kliknąć użytkownika w celu wyświetlenia okna dialogowego Details (Szczegóły), a następnie kliknąć przycisk Reset Account (Reset konta). Rysunek 53: karta szczegółów grup i użytkowników Jeśli jest używany serwer SMTP, do użytkownika zostanie automatycznie wysłana wiadomość z tymczasowym hasłem umożliwiającym logowanie. Po pierwszym logowaniu użytkownik zostanie poproszony o zmianę hasła. Instrukcja obsługi programu TruVision Navigator

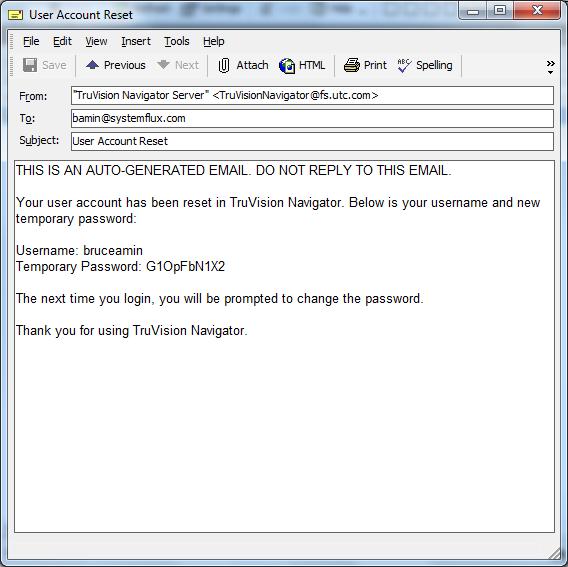

90 Rozdział 4: Ustawienia programu TruVision Navigator Rysunek 54: okno resetowania konta użytkownika Jeśli serwer SMTP nie jest używany, administrator będzie musiał przekazać użytkownikowi tymczasowe hasło za pomocą okna Change Password (Zmień hasło). Tymczasowe dane uwierzytelniające należy przekazać użytkownikowi telefonicznie lub przez ręcznie utworzoną wiadomość od administratora. Rysunek 55: okno zmiany hasła Resetowanie użytkownika po blokadzie Jeśli użytkownik zapomni swojej nazwy użytkownika lub hasła oraz pytania przypominającego, może zostać zablokowany w systemie. Jeśli użytkownik zostanie zablokowany po nieudanych próbach logowania, może automatycznie się odblokować za pomocą pytania przypominającego w formularzu okna dialogowego Logowanie. 84 Instrukcja obsługi programu TruVision Navigator 6.0

91 Rozdział 4: Ustawienia programu TruVision Navigator Rysunek 56: okno dialogowe przypomnienia do konta użytkownika Jeśli użytkownik nie pamięta pytania przypominającego, powinien się skontaktować z administratorem w celu zresetowania konta. Wykonaj instrukcje przedstawione w sekcji Pierwsze logowanie. Instrukcja obsługi programu TruVision Navigator

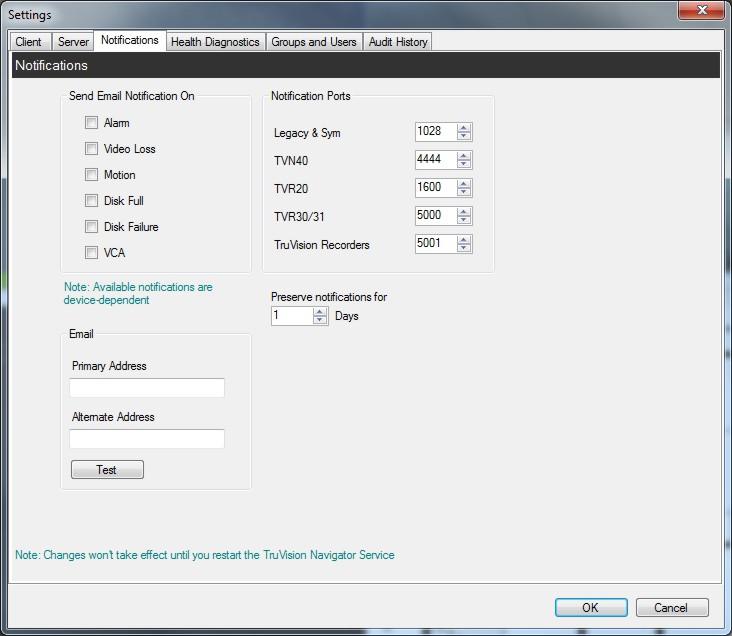

92 Rozdział 4: Ustawienia programu TruVision Navigator Ustawienia powiadomień Rysunek 57: karta powiadomień Karta Powiadomienia w oknie Ustawienia zawiera następujące ustawienia serwera: Wybierz zdarzenia dla powiadomień Porty powiadomień Podstawowy i alternatywny adres Okres przechowywania powiadomień Powiadomienia i moduł powiadomień W celu zapewnienia aktywnego rozwiązywania problemów urządzenia mogą przekazywać powiadomienia na określony adres IP i port. Te powiadomienia dotyczą zwykle alarmów, utraty sygnału wideo, wykrycia ruchu itp. Informacje na temat powiadomień obsługiwanych przez urządzenia znajdują się w rozdziałach dotyczących określonych urządzeń. Aby odbierać powiadomienia z urządzeń w programie TruVision Navigator, należy wprowadzić odpowiednie konfiguracje w urządzeniu i na poziomie usług programu TruVision Navigator. 86 Instrukcja obsługi programu TruVision Navigator 6.0

93 Rozdział 4: Ustawienia programu TruVision Navigator Konfiguracja urządzenia każde urządzenie należy skonfigurować tak, aby przekazywało powiadomienia na odpowiedni adres IP i port, na którym jest zlokalizowana usługa powiadomień. Szczegółowe instrukcje znajdują się w rozdziałach dotyczących określonych urządzeń. Konfiguracja usług programu TruVision Navigator usługę Notification Service należy skonfigurować tak, aby nasłuchiwała powiadomień na tym samym porcie. Uwaga: aby umożliwić komunikację, należy odpowiednio skonfigurować routery i zapory. Należy się upewnić, że ustawienia Port nasłuchiwania TCP lub Port nasłuchiwania (SMTP) dostępne na karcie Powiadomienia okna dialogowego Właściwości serwera TruVision Navigator są zgodne z konfiguracją portów w urządzeniu. W celu zmniejszenia objętości bazy danych program TruVision Navigator zapewnia możliwość zmniejszania objętości danych powiadomień. W tym celu należy ustawić okres przechowywania danych. W przypadku zmiany jakiejkolwiek wartości należy ponownie uruchomić usługi Moduł generowania powiadomień i Moduł przetwarzania powiadomień w oknie dialogowym Usługi, aby zastosować zmiany. Centralne repozytorium powiadomień to okno dialogowe Powiadomienia. Można je uruchomić za pomocą ikony powiadomień na pasku stanu aplikacji. W oknie Powiadomienia można wyświetlać obraz wideo dotyczący powiadomień na żywo, dwukrotnie klikając łącze z nazwą kamery w oknie dialogowym. Spowoduje to wyświetlenie obrazu wideo w panelu Przeglądarka. Nowe, niepotwierdzone powiadomienia są oznacza czerwoną ikoną ostrzeżenia widoczną powyżej ikony Powiadomienia na pasku stanu aplikacji. Powiadomieniom odbieranym na żywo można przypisywać dźwięki. Więcej informacji na temat tej funkcji można znaleźć w temacie Ustawienia. Po potwierdzeniu powiadomienie na żywo jest uznawane za zapisane lub historyczne i można je wyszukiwać. Wyszukiwanie powiadomień można ułatwić, określając filtry oraz zakresy godzin/dat. W trybie wyszukiwania (Wyświetl zapisane) po odebraniu nowego powiadomienia na żywo nad ikoną Powiadomienia paska stanu aplikacji jest wyświetlana czerwona ikona ostrzeżenia. Aby wyświetlić nowe powiadomienia, należy wybrać opcję Wyświetl na żywo w panelu Powiadomienia, a następnie odnaleźć najnowsze powiadomienie, sortując i filtrując kolumny zgodnie z potrzebami. Aby uzyskać dostęp do obrazu wideo, należy dwukrotnie kliknąć powiadomienie. Instrukcja obsługi programu TruVision Navigator

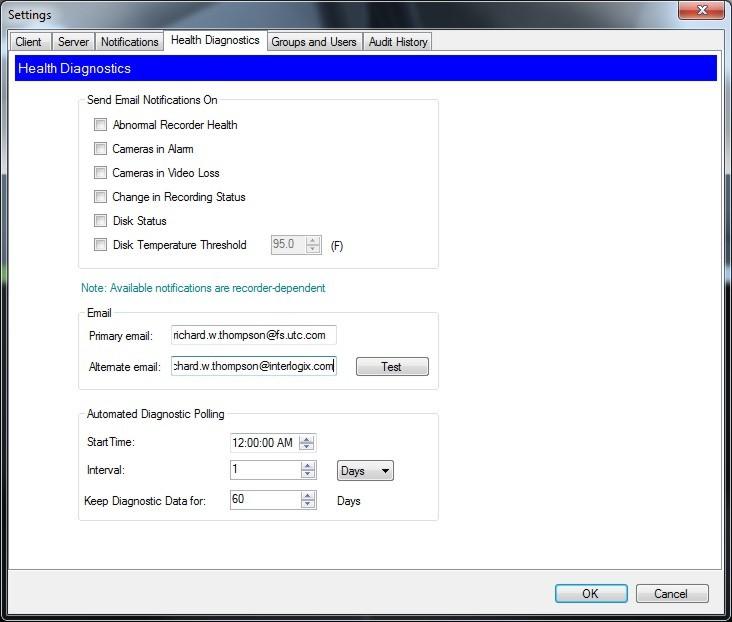

94 Rozdział 4: Ustawienia programu TruVision Navigator Ustawienia diagnostyki stanu Rysunek 58: okno diagnostyki stanu Karta Diagnostyka stanu w oknie Ustawienia zawiera następujące ustawienia serwera: Wybierz zdarzenia kondycji w celu powiadamiania Podstawowy i alternatywny adres Automatyczne odpytywanie diagnostyczne Diagnostyka stanu Program TruVision Navigator zapewnia możliwość uruchamiania zrzutu obrazu diagnostyki stanu na pojedynczym urządzeniu lub agregowanie raportów ze wszystkich urządzeń obecnych w systemie. Aby ręcznie wykonać zrzut obrazu diagnostyki stanu na jednym urządzeniu, należy je kliknąć prawym przyciskiem myszy w panelu Navigator (Nawigator) i wybrać polecenie Run Health Diagnostics (Uruchom diagnostykę stanu systemu). 88 Instrukcja obsługi programu TruVision Navigator 6.0

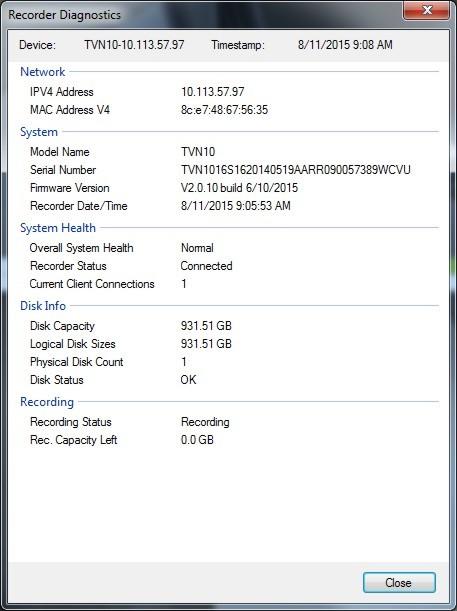

95 Rozdział 4: Ustawienia programu TruVision Navigator Zostanie wyświetlone okno dialogowe Diagnostics (Diagnostyka) zawierające pełny zestaw danych diagnostycznych dotyczących określonego urządzenia. Dodatkowe informacje na temat dostępności diagnostyki stanu znajdują się w rozdziałach dotyczących określonych urządzeń. Rysunek 59: okno diagnostyki rejestratora Aby uruchomić automatyczne odpytywanie diagnostyki stanu wszystkich urządzeń systemu w określonych przedziałach czasu, należy najpierw skonfigurować usługę Diagnostic Polling (Odpytywanie diagnostyczne). W tym celu należy kliknąć prawym przyciskiem myszy węzeł TruVision Navigator Server i wybrać polecenie Properties (Właściwości). Zostanie wyświetlone okno dialogowe Settings (Ustawienia) z wybraną kartą Server (Serwer). Na karcie Health Diagnostics (Diagnostyka stanu) należy wprowadzić dane w polach Diagnostic Polling Start Time (Czas rozpoczęcia odpytywania diagnostycznego) oraz Interval (Przedział czasu). Należy określić okres przechowywania danych odpytywania diagnostyki stanu w bazie danych i kliknąć przycisk OK. Aby uruchomić automatyczne odpytywanie, należy ponownie uruchomić usługę Diagnostic Polling (Odpytywanie diagnostyczne) w oknie dialogowym Services (Usługi). Należy pamiętać, że w przypadku zmiany jakiejkolwiek wartości należy ponownie uruchomić usługę Diagnostic Polling (Odpytywanie diagnostyczne) w oknie dialogowym Services (Usługi), aby wprowadzone zmiany zostały zastosowane. (Ponowne uruchomienie usługi w oknie dialogowym jest wymagane tylko w przypadki instalacji typu klient/serwer). Instrukcja obsługi programu TruVision Navigator

96 Rozdział 4: Ustawienia programu TruVision Navigator Po wykonaniu ręcznego lub automatycznego zrzutu obrazu diagnostyki stanu dane są przechwytywane i zapisywane w bazie danych programu TruVision Navigator. Użytkownicy mogą przeszukiwać dane, co pozwala przedłużyć czas działania systemu bez wyłączania. Należy pamiętać, że jeśli w oknie nawigatora wyszukiwane są informacje o diagnostyce systemu i żadne informacje nie są zwracane, oznacza to, że najprawdopodobniej nie skonfigurowano odpytywania automatycznego lub nie uruchomiono diagnostyki ręcznej w pojedynczym urządzeniu. Aby przejrzeć dane diagnostyki stanu dotyczące wszystkich urządzeń, należy kliknąć prawym przyciskiem myszy węzeł Devices (Urządzenia) w panelu Navigator (Nawigator) i wybrać polecenie Run Health Diagnostics (Uruchom diagnostykę stanu systemu). Zostanie wyświetlone okno dialogowe Diagnostics (Diagnostyka). Aby ułatwić wyszukiwanie, można skorzystać z filtrów i parametru daty. W celu zarządzania przypadkami i poleceniami pracy oraz w celu rozwiązywania problemów zawartość okna dialogowego można wyeksportować do pliku.csv za pomocą przycisku Export to CSV (Eksport do pliku CSV). Rysunek 60: okno diagnostyki Raport o urządzeniach Program TruVision Navigator umożliwia wyeksportowanie informacji diagnostycznych przez wygenerowanie raportu o urządzeniach. Aby wygenerować raport o urządzeniach: Kliknij rejestrator prawym przyciskiem myszy Wybierz polecenie Raport o urządzeniach Po wybraniu opcji raportu o urządzeniach zostanie wyświetlone nowe okno. Uwaga: wygenerowanie raportu o urządzeniach może potrwać maksymalnie minutę w zależności od liczby kamer rejestrujących obraz na urządzeniu oraz od połączenia sieciowego. 90 Instrukcja obsługi programu TruVision Navigator 6.0

97 Rozdział 4: Ustawienia programu TruVision Navigator Raport zawiera również obrazy monitora manipulacji. Więcej informacji na temat monitora manipulacji można znaleźć w sekcji Monitor manipulacji. Raport o urządzeniach można zapisać w poliku PDF lub wydrukować za pomocą opcji dostępnych na pasku narzędzi. Ustawienia grup i użytkowników Rysunek 61: okno Grupy i użytkownicy Karta Grupy i użytkownicy w oknie Ustawienia zawiera następujące ustawienia serwera: Szczegóły Model uprawnień Instrukcja obsługi programu TruVision Navigator

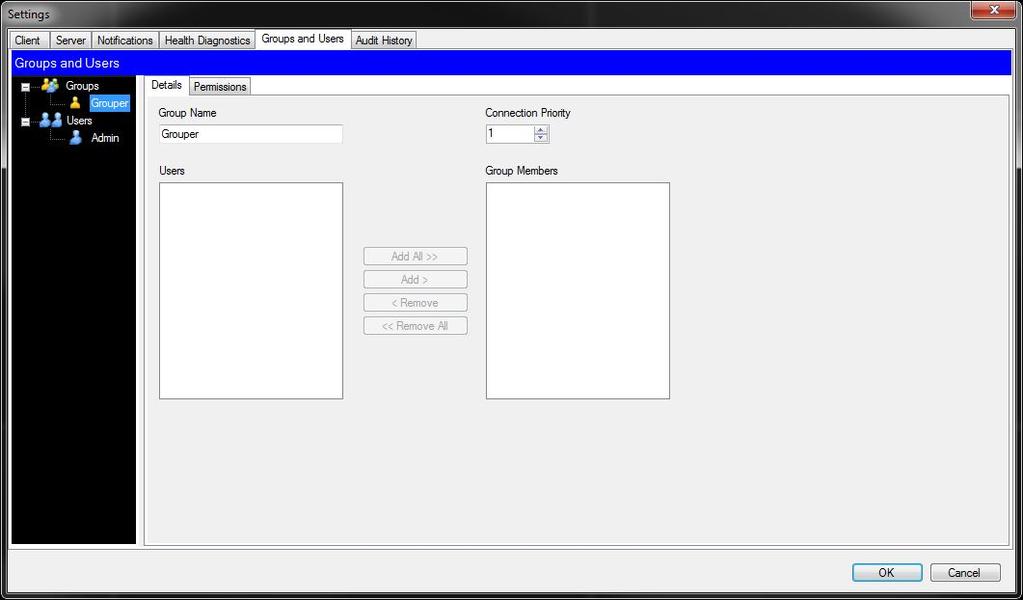

98 Rozdział 4: Ustawienia programu TruVision Navigator Zarządzanie grupami Zaawansowany model uprawnień (wybierany w oknie dialogowym Właściwości serwera TruVision Navigator) zapewnia możliwość zarządzania grupami w programie TruVision Navigator. Grupy umożliwiają skalowanie praw dostępu użytkowników w systemie dla wielu użytkowników. Na przykład wielu użytkowników można umieścić w jednej grupie, a tej grupie przypisać prawa dostępu związane z folderami/urządzeniami w systemie. Bez możliwości korzystania z grup administratorzy musieliby nadawać uprawnienia do tych samych urządzeń każdemu użytkownikowi z osobna. Przed utworzeniem grupy kliknij prawym przyciskiem myszy węzeł serwera TruVision Navigator w panelu Navigator (Nawigator) i wybierz opcję Permissions (Uprawnienia). Zostanie wyświetlone okno dialogowe Permissions (Uprawnienia). Upewnij się, że wartość opcji Permission Model (Model uprawnień) to Advanced (Zaawansowane). Następnie kliknij prawym przyciskiem myszy węzeł Groups (Grupy) w panelu Navigator (Nawigator) i wybierz polecenie Add Group (Dodaj grupę). Wprowadź nazwę grupy w oknie dialogowym Add Group (Dodawanie grupy) i kliknij przycisk OK. Kliknij prawym przyciskiem myszy nazwę grupy w węźle Groups (Grupy) w panelu Navigator (Nawigator) i wybierz opcję Permissions (Uprawnienia). Zostanie wyświetlone okno dialogowe Group Permissions (Uprawnienia grupy). Rysunek 62: okno Uprawnienia grupy Na karcie Details (Szczegóły) można zmienić nazwę grupy, dodać użytkowników do grupy oraz ustawić priorytet połączenia grupy. Odpowiednie uprawnienia można przypisać grupie na karcie Permissions (Uprawnienia). 92 Instrukcja obsługi programu TruVision Navigator 6.0

99 Rozdział 4: Ustawienia programu TruVision Navigator Na karcie Permissions (Uprawnienia) można przypisać uprawnienia do grupy dla urządzeń w systemie. Należy pamiętać, że te uprawnienia grupy będą dotyczyć wszystkich użytkowników, którzy są członkami grupy. Ustawienia historii audytów Rysunek 63: okno Historia audytów Karta Historia audytów w oknie Ustawienia zawiera następujące ustawienia serwera: Filtry Zakres dat Eksportuj historię audytów Instrukcja obsługi programu TruVision Navigator

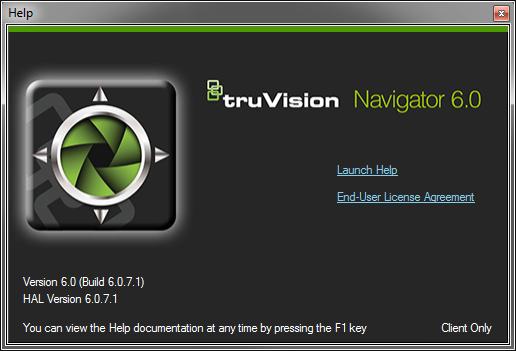

100 Rozdział 4: Ustawienia programu TruVision Navigator Pomoc Program TruVision Navigator zapewnia łatwy dostęp do funkcji pomocy zawierającej bardziej szczegółowe instrukcje systemowe. Można tutaj również uzyskać informacje o wersji programu TruVision Navigator, prawach autorskich oraz o umowie licencyjnej z użytkownikiem końcowym. Organizacje mogą dodawać własne elementy pomocy lub łącze szkoleniowe, aby umożliwić wdrażanie produktu. Aby uruchomić okno dialogowe Pomoc, należy kliknąć ikonę znaku zapytania na pasku stanu aplikacji. Rysunek 64: okno dialogowe Pomoc 94 Instrukcja obsługi programu TruVision Navigator 6.0
