1 HDM 944F Instrukcja obsługi

2 1. Wstęp Matryca jest wysokiej klasy bezszwowym przełącznikiem 4x4, posiada wejścia analogowe. Posiada 4 tryby szybkiego przełączania: fast switching, fade in/fade out, blinds. Posiada możliwość skalowania wyjść co pozwala na jeszcze większe możliwości urządzenia. Możliwość embeddowania audio. Matrycą można zarządzać na 3 sposoby: RS232, IP i z poziomu panelu przedniego. Urządzenie posiada również opcje ściany wideo jak i multi-viewera. Uwaga! Matryca nie potrafi skalować na różne formaty kilku wyjść jednocześnie. 2. Cechy Zgodność z HDMI1.3, HDCP1.3 i DVI1.0 Wejścia wideo: HDMI, VGA i C-video Wspierane rozdzielczości wejściowe : HDMI: 480i do 1080p VGA:1920 x 1080P@60Hz, 1360 x 768P@60Hz, 1280 x 1024P@60Hz, 1024 x 768P@60Hz, 1280 x 720P@60Hz,1280 x 768P@60Hz, 800 x 600@60Hz, 640 x 480P@60Hz CV: Wpiera PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N Rozdzielczość wyjściowa: 1920x1080P@60Hz Wspiera przełączanie bezszwowe w trybach: fast switching,fade in/fade out,blinds RS232 do aktualizacji FW Wspiera zarządzanie poprzez: RS-232, pilot, panel przedni i TCP/IP Wspiera zarządzanie EDID Funkcje dostosowania obrazu Automatyczne dostrojenie VGA Wspiera pamięć ustawień po utracie zasilania Ver1.5 Strona 1

3 3. Zawartość Przełącznik 4x4 1pcs Zasilacz 12V/2.5A DC 1pcs Instrukcja obsługi 1pcs Kabel IR TX 4pcs Kabel IR RX 5pcs Pilot IR 1pcs Uszy do Rack 2pcs Kabel RS232 1pcs 4. Specyfikacja Wejścia 4 HDMI, 4xVGA, 4xRCA, 1 RS-232, 1xRJ-45, 5 IR IN, 4xAudio Wyjścia 4 HDMI, 4xIR OUT Rozdzielczości wejściowe Do 1920x1080P@60Hz Rozdzielczości wyjściowe 1920x1080P@60Hz Zarządzanie IR, RS-232, TCP/TP, Przyciski Zasilanie 12 V/2.5 A DC Rozmiary 440mm (W) 200mm (D) 44.5mm (H) Waga 2380 g Obudowa Metal Kolor Czarny Temperatura pracy 0 ºC~40 ºC/32 ºF~104 ºF Temperatura magazynowania 20 ºC~60 ºC/ 4 ºF~140 ºF Względna wilgotność 20~90 % RH Zużycie mocy 13.5 W(Max)/1.2W(Standby) Ver1.5 Strona 2

4 5. Funkcje panelu 5.1 Panel przedni Część 1. LCM: Wyświetla informacje o każdym wejściu i wyjściu, również informacje o EDID. Część 2. IR: Okno odbiornika IR. Zasilanie:Włącznik/wyłącznik, zielone światło oznacza włączone urządzenie, czerwone światło oznacza tryb Standby. LOCK: Blokuje lub odblokowuje używanie przycisków na panelu przednim. Część 3. OUTPUT/INPUT: Część odpowiedzialna za przekierowywanie odpowiednich wejść na wyjścia. Przykład: Po naciśnięciu przycisku All a następnie Input 1, wejście 1 matrycy zostanie wyświetlone na wszystkich wyjściach. Część 4. Picture adjust: Dostrajanie obrazu. Przykład: wybieramy output 1 i naciskamy SCALER, wyjście zostanie zeskalowane na wybrany format.. Uwaga: 1. 6 możliwości skalowania. 2. AUTO ADJUST działa tylko z VGA. Ver1.5 Strona 3

5 Część 5. Zmiana formatu wejść: 1. Naciśnij przycisk by wybrać określony format. Przykład: Naciśnij input 1>VGA, to wejście będzie czytane z portu VGA. 2. Wybieranie trybu działania: matryca, multi-viewer, ściana wideo. Przykład: a. Tryb matrycy: HDMI/M1 > ENTER. b. Tryb multi-viewer: VGA/M2 > ENTER, I wybór A/B/C/D zmienia tryb wyświetlania. c. Tryb ściany wideo: CV/M1 > ENTER, I wybierz A/B/C/D by zmienić wejście. Część 6. EDID: Zarządzanie EDID, informacje zostaną wyświetlone na wyświetlaczu. Naciśnij przycisk MENU by wejść do opcji zarządzania EDID, przejdzie w górę lub w dół za pomocą przycisków UP i DOWN by wybrać określony format, ENTER zatwierdza zmiany. Uwaga: Tabela EDID EDID Opis i, 2CH AUDIO p, 2CH AUDIO 3 DVI 1920X1080 Do czego służy funkcja EDID? W normalnych warunkach urządzenie źródłowe wymaga informacji o podłączonym urządzeniu(monitorze lub telewizorze), w celu uzyskania dostępu do rozdzielczości i funkcji Ver1.5 Strona 4

6 obsługiwanych przez odbiornik. Urządzenie źródłowe może wtedy dopasować sygnał wyjściowy do dostępnych rozdzielczości. Ta informacja nosi nazwę EDID(Extended Display Information Data). Dlaczego funkcja EDID jest ważna przy matrycach? Matryca odwzorowuje i przełącza sygnał pomiędzy wiele wejść I wyjść. Każde z podłączonych urządzeń będzie wymagało informacji EDID. Zarządzanie EDID realizowane przez matrycę HDMI zapewni każdemu urządzeniu odpowiednią informację. Jakie możliwości zarządzania EDID daje matryca HDMI? Należy zauważyć że każde urządzenie może generować tylko jeden sygnał wyjściowy. Gdy wiele urządzeń jest używanych trzeba pamiętać by miały one podobne możliwości wejść/wyjść oraz zgodne rozdzielczości. To zapewni ze sygnał audio/wideo będzie akceptowany przez wszystkie odbiorniki. Matryca ma kilka trybów obsługi EDID. 5.2 Panel tylni Część 1: Kanał IR IR EXT: Jeżeli odbiornik IR w panelu jest zasłonięty lub fale IR nie dosięgają do niego można użyć zewnętrznego odbiornika IR. Ver1.5 Strona 5

7 IR IN/OUT: Porty IR do embeddowania sygnału IR do HDMI Część 2: Wejścia VGA, CV i audio Podłącz do tych portów urządzenia takie jak odtwarzacz DVD, set top box, PC kablem VGA lub coaxial. Audio należy dostarczyć do złącza 3,5mm jack. Część 3: Zarządzanie PC TCP/IP: Złącze do zarządzania urządzeniem poprzez sieć IP. Należy podłączyć urządzenie do własnej sieci za pomocą kabla RJ-45. RS232: Do zarządzania poprzez RS232, złącze D-Sub 9 pin. Część 4: Wyjścia Wyjścia HDMI należy podłączyć do telewizorów, lub monitorów. Część 5: Wejścia HDMI Podłącz do tych portów urządzenia takie jak odtwarzacz DVD, set top box lub inne urządzenia ze złączem HDMI. Część 6: Złącze zasilania Podłącz zasilacz 12V/2.5A DC do tego złącza. 6. Pilot (1). Naciśnij ten przycisk aby włączyć urządzenie lub wejść w tryb standby. (2).RESET: Naciśnij ten przycisk by przywrócić ustawienia fabryczne. (3).Wybór wyjść i strojenie obrazu. a. Litery odnoszą się do wyjść A-1, B-2 itp. b. Naciśnij przycisk by dostroić obraz. Przykład: Wybierz output 1>SCALER, wyjście pierwsze zostanie przeskalowane. Uwaga: AUTO ADJUST działa tylko z Ver1.5 Strona 6

8 VGA. (4). Wybór wejść i formatów wejściowych: a. Numery odzwierciedlają numery wejść matrycy. b. Naciśnij przycisk by wybrać format wejścia. Przykład: Wybierz input 1>VGA, wejście pierwsze zostało wybrane jako VGA. (5). Wybór trybu: Wybierz tryb: matryca, multi-viewer i ściana wideo, w trybie multi-viewer, naciśnij przycisk IN/M1, IN/M2, IN/M3, IN/M4 by wybrać inny rodzaj wyświetlania, w trybie ściany wideo, naciśnij przycisk IN/M1, IN/M2, IN/M3, IN/M4 by wybrać inne wejście. (6). Strojenie obrazu: w trybie ściany wideo użytkownik może zmienić wartość bezeli. 7. System zarządzania IR Matryca posiada system zarządzania IR. Pozwala to na dodanie sygnałów IR do HDMI, co pozwala na zarządzenie urządzeniami podpiętymi do matrycy z jednego miejsca. Ver1.5 Strona 7

9 9. Zarządzenie z PC Instalacja Należy skopiować plik exe na swój komputer, następnie uruchomić I skonfigurować połączenie RS232 lub IP. Przygotowanie Podłącz matrycę do PC za pomocą kabla RS232 lub po IP za pomocą kabla RJ-45. Włącz matrycę Ver1.5 Strona 8

10 Uruchom program MatirxController.exe Jak zarządzać matrycą Strona General 1. Wybierz tryb RS232 COM lub TCP 2. Wybierz port COM RS Naciśnij by połączyć lub rozłączyć się z matrycą 4. Wybierz adres IP matrycy 5. Połącz z matrycą poprzez IP 6. Szukaj matrycy 7. Skonfiguruj adres IP i MAC matrycy 8. Kliknij aby zresetować do ustawień fabrycznych 9. Wybierz aby korzystać z trybu matrycy 10. Wybierz aby korzystać z tryby multi-viewer. 11. Kliknij aby korzystać z trybu ściany wideo. 12. Wybierz sygnał wejściowy, który ma być wyświetlany 13. Włącz lub wyłącz sygnał dźwiękowy Ver1.5 Strona 9

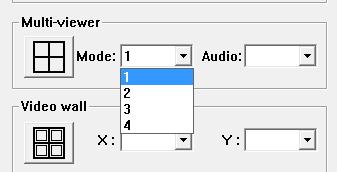

11 Konfiguracja TCP Po wyborze przycisku config z pola nr 7, pojawi się okienko: 1. Wybierz dynamiczny lub statyczny adres IP 2. Zmień adres IP matrycy 3. Zmień MAC matrycy Tryb Multi-viewer Tryb multi-viewer posiada kilka rodzajów pracy: Podczas, gdy urządzenie jest połączone z naszym PC naciśnij przycisk, następnie rozwiń pasek i wybierz rodzaj, który cię interesuje, następnie wybierz sygnał wejściowy audio. Ver1.5 Strona 10

12 Picture outside Picture (POP) Rodzaj 1: Rodzaj 2: Rodzaj 3: Ver1.5 Strona 11

13 Picture in Picture (PIP) Rodzaj 4: Tryb ściany wideo Podczas, gdy urządzenie jest połączone z naszym PC naciśnij przycisk. W tym obszarze użytkownik może ustalić rozmiar bezeli, aby cały obraz wyświetlony na ścianie wideo wyglądał prawidłowo:. Obrazki poniżej pokazują różnice między obrazem wyświetlanym źle i prawidłowo. Ver1.5 Strona 12

14 Obraz 1 Oryginał Obraz 2 Dostrojony Schemat ściany wideo 4x Zoom-in: Oznacza to, że matryca jest w stanie przybliżyć i podzielić obraz wejściowy. Ver1.5 Strona 13

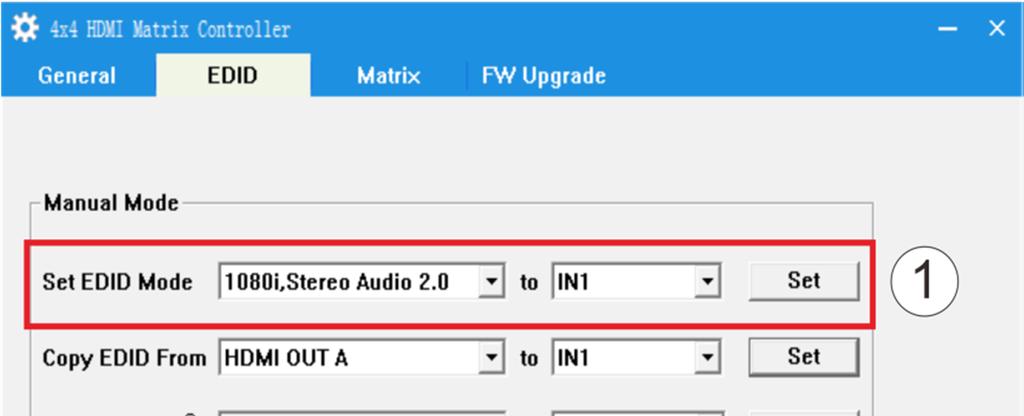

15 Strona EDID 1. Wybierz EDID z listy, następnie wybierz wejście i naciśnij przycisk SET. Wybrany EDID zostanie wpisany na to wejście. Ver1.5 Strona 14

16 Strona Matrix 1. Okienko wyświetlające które wejście przekierowane jest aktualnie na wyjście A 2. Wybór wejścia 3. Wybór następnego lub poprzedniego wejścia 4. Wybierz przełączanie bezszwowe 5. Ustal czas przełączania bezszwowego 6. Naciśnij przycisk Auto aby automatycznie dostroić wejście 7. Naciśnij aby zmienić rozdzielczość wyjścia 8. Wybierz format sygnału wejściowego Uwaga: Automatyczne strojenie dostępne tylko dla VGA. Ver1.5 Strona 15

17 Strona FW upgrade 1. Wybierz plik aktualizacji(rozszerzenie.fw ) 2. Ścieżka pliku 3. Pasek postępu aktualizacji 4. Przycisk zatwierdzenia aktualizacji 5. Wiadomości odnoście aktualizacji 6. Czyszczenie okna wiadomości Uwaga: Po aktualizacji należy zrestartować urządzenie. Ver1.5 Strona 16

18 10. Połączenia i intalacja 1. Podłącz aż do 4 źródeł takich jak Blu-Ray Player, konsole, odbiornik A/V, dekoder satelitarny itp. Do wejść HDMI,VGA lub CV. Podłączaj kable przy wyłączonym zasilaniu. Podłączanie i odłączanie kabli podczas, gdy urządzenie pracuje może powodować jego uszkodzenie. 2. Podłącz do 4 monitorów lub telewizorów używając wyjść A,B,C,D. 3. Opcjonalnie: Podłącz odbiorniki IR do portów IR EXT. 4. Opcjonalnie: Podłącz kabel RJ-45 do sieci lokalnej w celu zarządzania matrycą. 5. Opcjonalnie: Podłącz kabel RS232 w celu zarządzania matrycą. 6. Opcjonalnie: Podłącz odbiorniki IR do portów wejściowych IR. 7. Podłącz zasilacz 12V DC. Ver1.5 Strona 17
