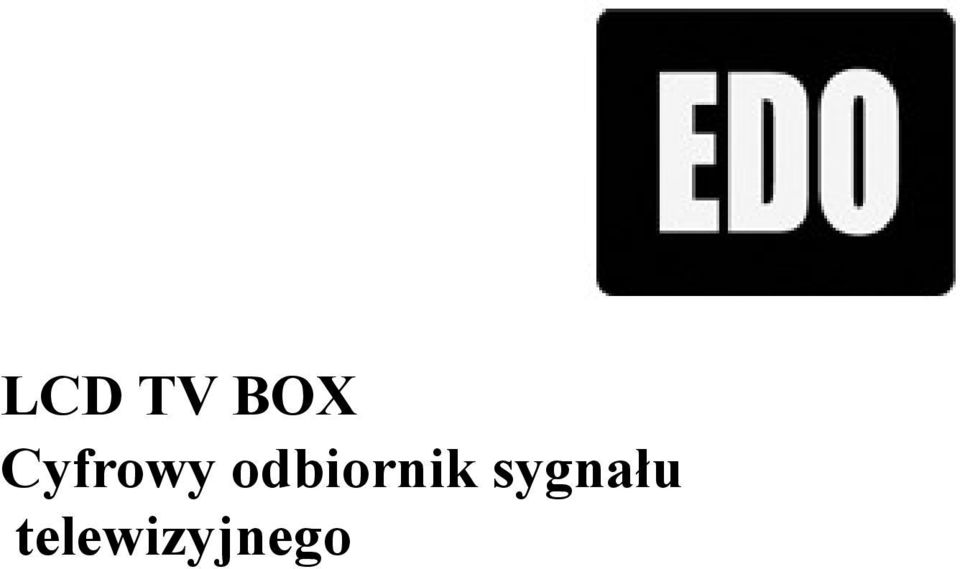

1 LCD TV BOX Cyfrowy odbiornik sygnału telewizyjnego

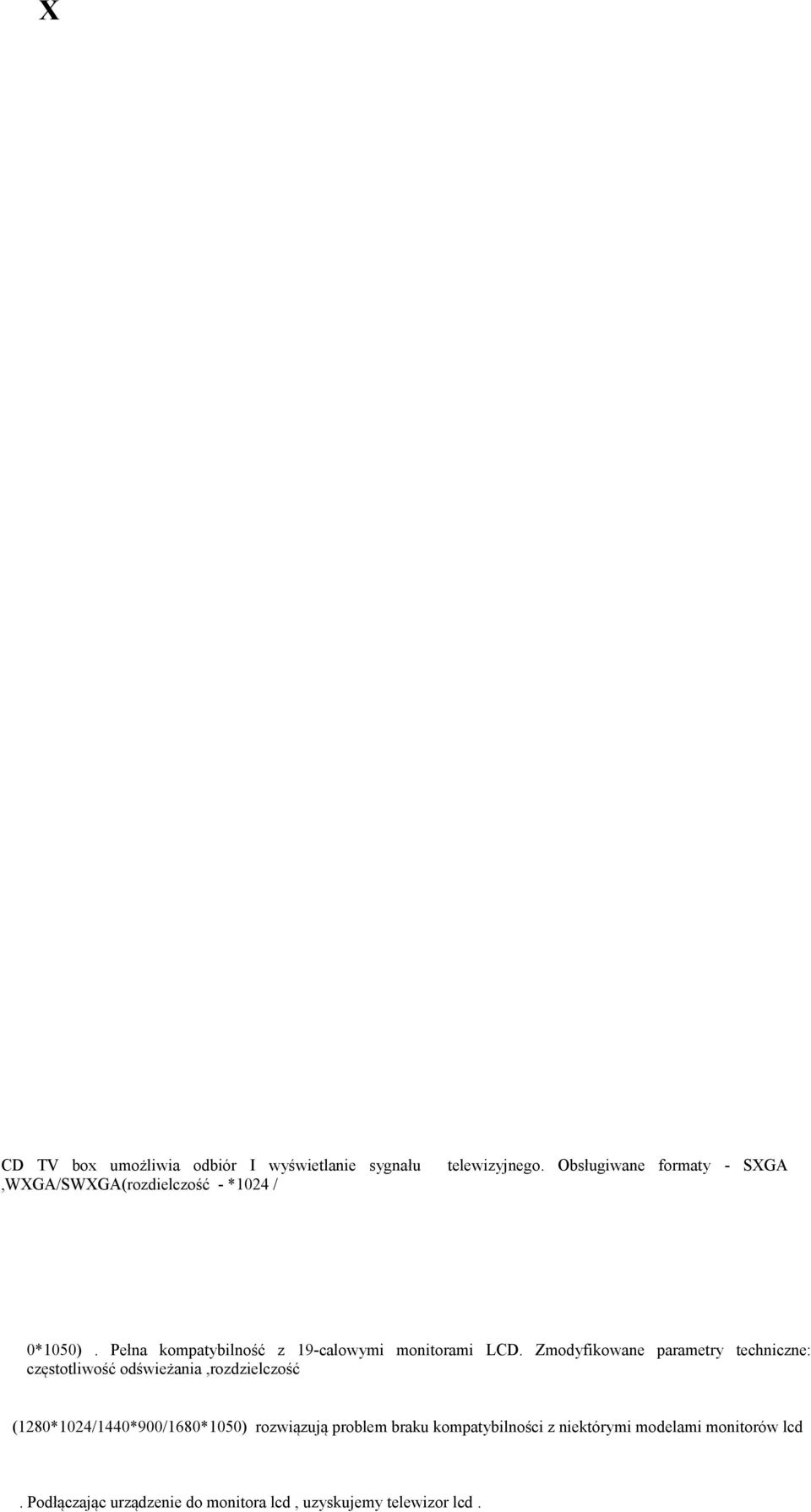

2 X CD TV box umożliwia odbiór I wyświetlanie sygnału,wxga/swxga(rozdielczość - *1024 / telewizyjnego. Obsługiwane formaty - SXGA 0*1050). Pełna kompatybilność z 19-calowymi monitorami LCD. Zmodyfikowane parametry techniczne: częstotliwość odświeżania,rozdzielczość (1280*1024/1440*900/1680*1050) rozwiązują problem braku kompatybilności z niektórymi modelami monitorów lcd. Podłączając urządzenie do monitora lcd, uzyskujemy telewizor lcd.

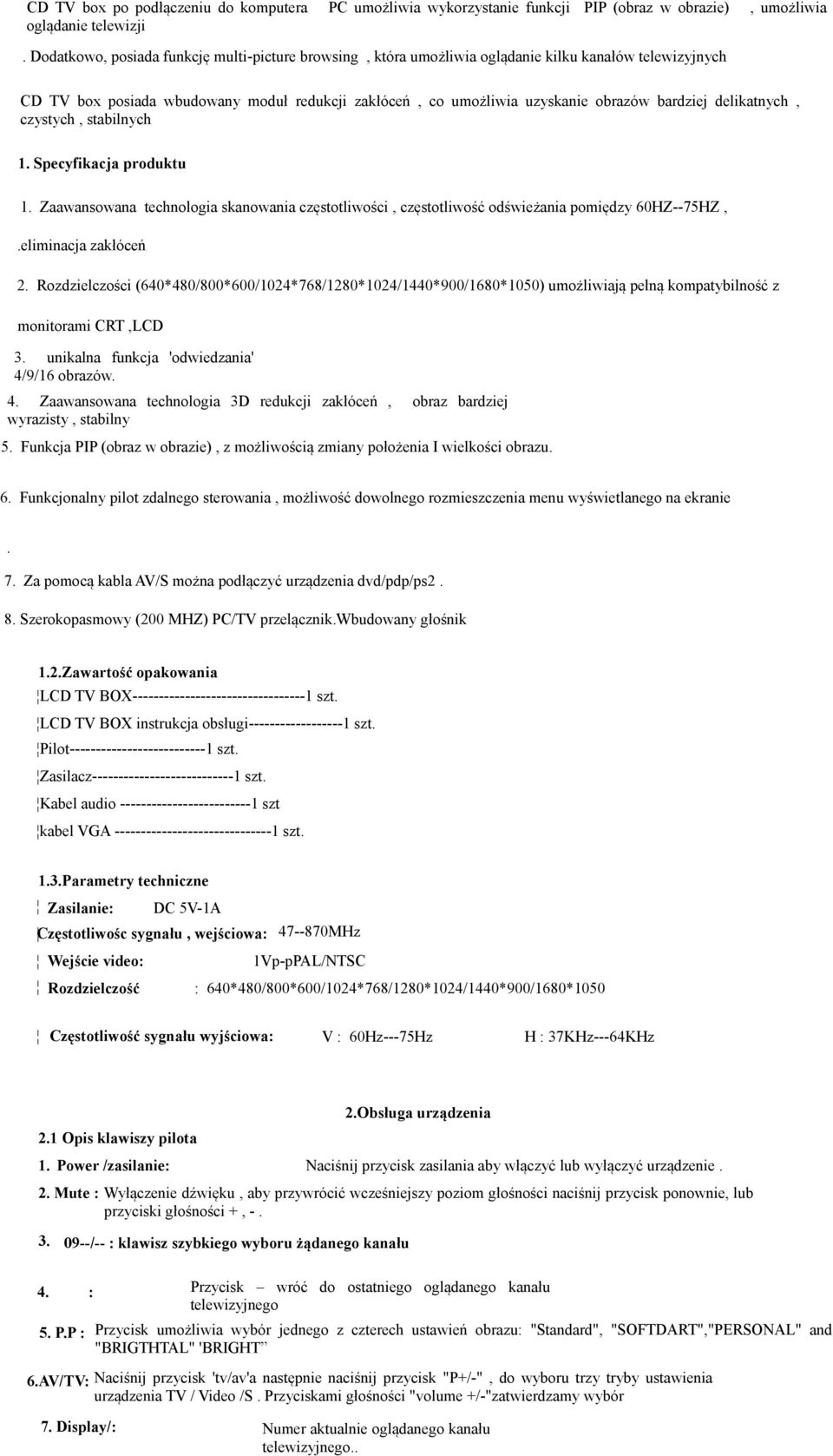

3 CD TV box po podłączeniu do komputera PC umożliwia wykorzystanie funkcji PIP (obraz w obrazie), umożliwia oglądanie telewizji. Dodatkowo, posiada funkcję multi-picture browsing, która umożliwia oglądanie kilku kanałów telewizyjnych CD TV box posiada wbudowany moduł redukcji zakłóceń, co umożliwia uzyskanie obrazów bardziej delikatnych, czystych, stabilnych 1. Specyfikacja produktu 1. Zaawansowana technologia skanowania częstotliwości, częstotliwość odświeżania pomiędzy 60HZ--75HZ,.eliminacja zakłóceń 2. Rozdzielczości (640*480/800*600/1024*768/1280*1024/1440*900/1680*1050) umożliwiają pełną kompatybilność z monitorami CRT,LCD 3. unikalna funkcja 'odwiedzania' 4/9/16 obrazów. 4. Zaawansowana technologia 3D redukcji zakłóceń, obraz bardziej wyrazisty, stabilny 5. Funkcja PIP (obraz w obrazie), z możliwością zmiany położenia I wielkości obrazu. 6. Funkcjonalny pilot zdalnego sterowania, możliwość dowolnego rozmieszczenia menu wyświetlanego na ekranie. 7. Za pomocą kabla AV/S można podłączyć urządzenia dvd/pdp/ps2. 8. Szerokopasmowy (200 MHZ) PC/TV przelącznik.wbudowany głośnik 1.2.Zawartość opakowania LCD TV BOX szt. LCD TV BOX instrukcja obsługi szt. Pilot szt. Zasilacz szt. Kabel audio szt kabel VGA szt. 1.3.Parametry techniczne Zasilanie: DC 5V-1A Częstotliwośc sygnału, wejściowa: MHz Wejście video: 1Vp-pPAL/NTSC Rozdzielczość : 640*480/800*600/1024*768/1280*1024/1440*900/1680*1050 Częstotliwość sygnału wyjściowa: V : 60Hz---75Hz H : 37KHz---64KHz 2.1 Opis klawiszy pilota 2.Obsługa urządzenia 1. Power /zasilanie: Naciśnij przycisk zasilania aby włączyć lub wyłączyć urządzenie. 2. Mute : Wyłączenie dźwięku, aby przywrócić wcześniejszy poziom głośności naciśnij przycisk ponownie, lub przyciski głośności +, /-- : klawisz szybkiego wyboru żądanego kanału 4. : Przycisk wróć do ostatniego oglądanego kanału telewizyjnego 5. P.P : Przycisk umożliwia wybór jednego z czterech ustawień obrazu: "Standard", "SOFTDART","PERSONAL" and "BRIGTHTAL" 'BRIGHT 6.AV/TV: Naciśnij przycisk 'tv/av'a następnie naciśnij przycisk "P+/-", do wyboru trzy tryby ustawienia urządzenia TV / Video /S. Przyciskami głośności "volume +/-"zatwierdzamy wybór 7. Display/: Numer aktualnie oglądanego kanału telewizyjnego..

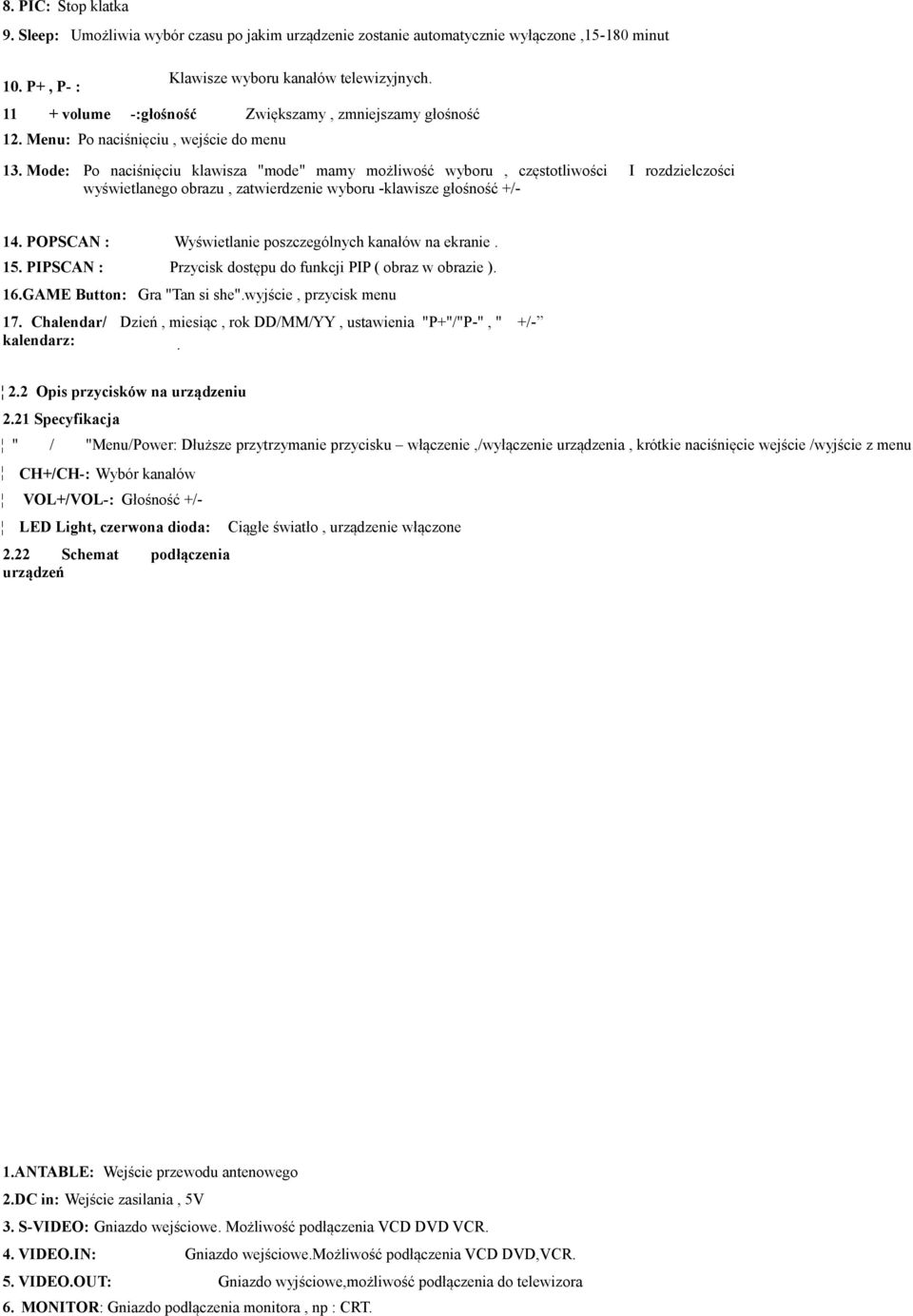

4 8. PIC: Stop klatka 9. Sleep: Umożliwia wybór czasu po jakim urządzenie zostanie automatycznie wyłączone, minut 10. P+, P- : Klawisze wyboru kanałów telewizyjnych volume -:głośność Zwiększamy, zmniejszamy głośność 12. Menu: Po naciśnięciu, wejście do menu 13. Mode: Po naciśnięciu klawisza "mode" mamy możliwość wyboru, częstotliwości I rozdzielczości wyświetlanego obrazu, zatwierdzenie wyboru -klawisze głośność +/- 14. POPSCAN : Wyświetlanie poszczególnych kanałów na ekranie. 15. PIPSCAN : Przycisk dostępu do funkcji PIP ( obraz w obrazie ). 16.GAME Button: Gra "Tan si she".wyjście, przycisk menu 17. Chalendar/ kalendarz: Dzień, miesiąc, rok DD/MM/YY, ustawienia "P+"/"P-", " +/ Opis przycisków na urządzeniu 2.21 Specyfikacja " / "Menu/Power: Dłuższe przytrzymanie przycisku włączenie,/wyłączenie urządzenia, krótkie naciśnięcie wejście /wyjście z menu CH+/CH-: Wybór kanałów VOL+/VOL-: Głośność +/- LED Light, czerwona dioda: Ciągłe światło, urządzenie włączone 2.22 Schemat podłączenia urządzeń 1.ANTABLE: Wejście przewodu antenowego 2.DC in: Wejście zasilania, 5V 3. S-VIDEO: Gniazdo wejściowe. Możliwość podłączenia VCD DVD VCR. 4. VIDEO.IN: Gniazdo wejściowe.możliwość podłączenia VCD DVD,VCR. 5. VIDEO.OUT: Gniazdo wyjściowe,możliwość podłączenia do telewizora 6. MONITOR: Gniazdo podłączenia monitora, np : CRT.

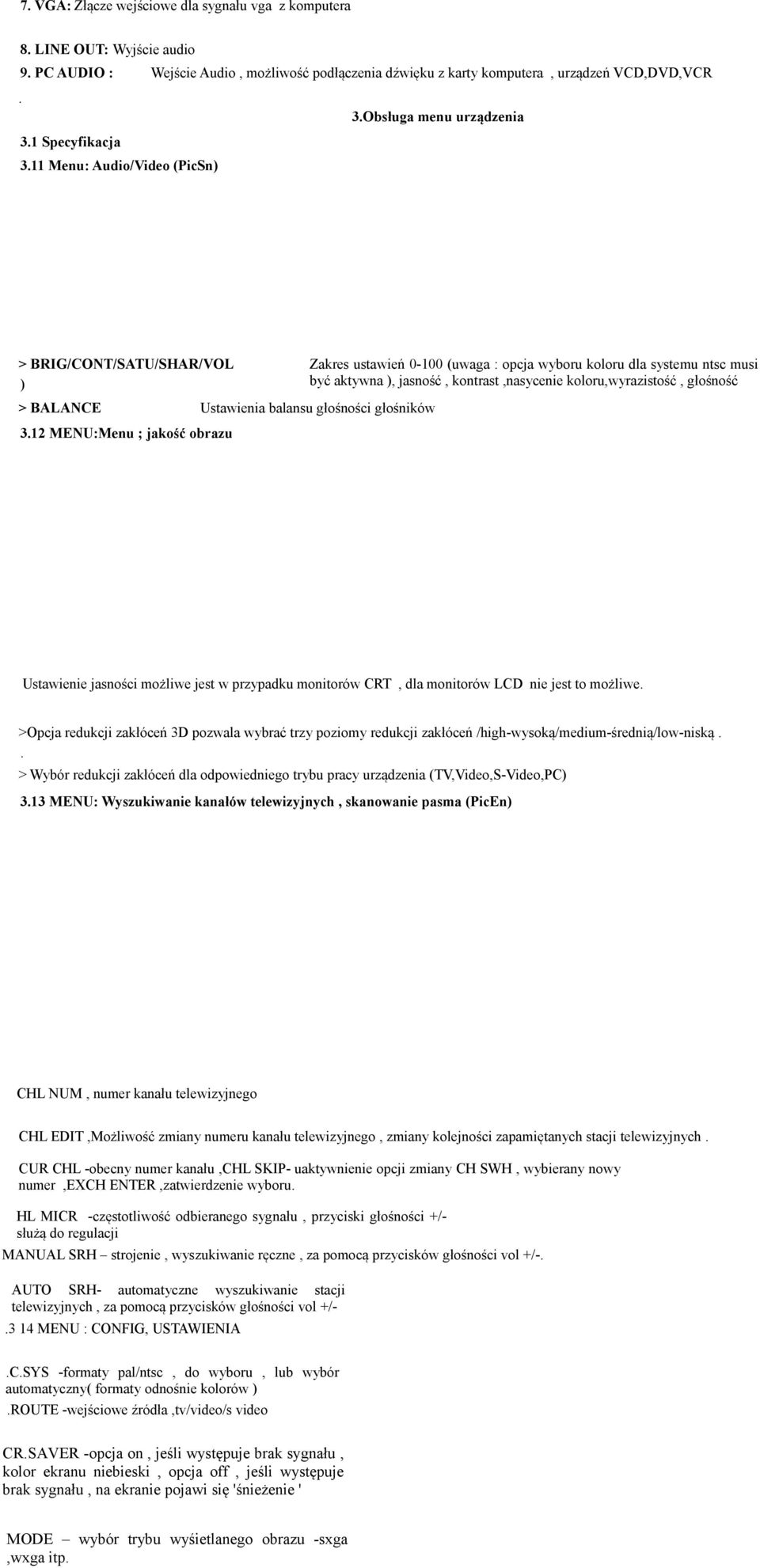

5 7. VGA: Złącze wejściowe dla sygnału vga z komputera 8. LINE OUT: Wyjście audio 9. PC AUDIO : Wejście Audio, możliwość podłączenia dźwięku z karty komputera, urządzeń VCD,DVD,VCR. 3.Obsługa menu urządzenia 3.1 Specyfikacja 3.11 Menu: Audio/Video (PicSn) > BRIG/CONT/SATU/SHAR/VOL Zakres ustawień (uwaga : opcja wyboru koloru dla systemu ntsc musi być aktywna ), jasność, kontrast,nasycenie koloru,wyrazistość, głośność ) > BALANCE Ustawienia balansu głośności głośników 3.12 MENU:Menu ; jakość obrazu Ustawienie jasności możliwe jest w przypadku monitorów CRT, dla monitorów LCD nie jest to możliwe. >Opcja redukcji zakłóceń 3D pozwala wybrać trzy poziomy redukcji zakłóceń /high-wysoką/medium-średnią/low-niską.. > Wybór redukcji zakłóceń dla odpowiedniego trybu pracy urządzenia (TV,Video,S-Video,PC) 3.13 MENU: Wyszukiwanie kanałów telewizyjnych, skanowanie pasma (PicEn) CHL NUM, numer kanału telewizyjnego CHL EDIT,Możliwość zmiany numeru kanału telewizyjnego, zmiany kolejności zapamiętanych stacji telewizyjnych. CUR CHL -obecny numer kanału,chl SKIP- uaktywnienie opcji zmiany CH SWH, wybierany nowy numer,exch ENTER,zatwierdzenie wyboru. HL MICR -częstotliwość odbieranego sygnału, przyciski głośności +/- służą do regulacji MANUAL SRH strojenie, wyszukiwanie ręczne, za pomocą przycisków głośności vol +/-. AUTO SRH- automatyczne wyszukiwanie stacji telewizyjnych, za pomocą przycisków głośności vol +/ MENU : CONFIG, USTAWIENIA.C.SYS -formaty pal/ntsc, do wyboru, lub wybór automatyczny( formaty odnośnie kolorów ).ROUTE -wejściowe źródła,tv/video/s video CR.SAVER -opcja on, jeśli występuje brak sygnału, kolor ekranu niebieski, opcja off, jeśli występuje brak sygnału, na ekranie pojawi się 'śnieżenie ' MODE wybór trybu wyśietlanego obrazu -sxga,wxga itp.

6 4/9/16, wybór liczby 'okienek ' podglądu, kanałów telewizyjnych ( aktywne może być tylko jedno okno, pozostałe to zatrzymane obrazy ) POPS-4/9/16,wybór liczby 'okienek' DEFAULT przywrócenie ustawień producenta Przycisk PIPSCAN- Przy podłączeniu urządzenia do komputera ( sygnał vga ) możliwe jest uzyskanie obrazu w obrazie,naciśnięcie przycisku spowoduje pojawienie się okna ( lewy górny róg ekranu ).Pozycjonowanie okna dodatkowego za pomocą przycisków mode,popscan,game,calendar.istnieje możliwość zmiany wielkości okna z wyświetlanym programem telewizyjnym, do wyboru są trzy wielkości, zmiana wielkości okna następuje po każdorazowym naciśnięciu przycisku PIPSCAN 3.15 Menu:OSD,ustawienia wyświetlacza komunikatów LANG dwa języki menu do wyboru, angielski, chiński. HOR.POS położenie okna dialogowego w poziomie ( możliwość regulacji ). VER POS położenie okna dialogowego w pionie ( możliwość regulacji ) AUTO OFF położenie close, menu jest cały czas aktywne na ekranie monitora, położenie open menu zostaje wyłączone po kilku sekundach IMPACT funkcja pozwalająca wybrać sposób w jaki menu zostanie wyświetlone na ekranie (natychmiastowo lub stopniowo ) STYLE możliwość wyboru koloru podświetlenia menu 4.Rozwiązywanie problemów TV : Problem Brak obrazu I dźwięku Obraz poprawny, brak dźwięku Obraz jest czanobiałys Dźwięk obecny, brak obrazu Brak obrazu w komputerze, kolor jest nienaturalny Przyczyna i wskazówki.brak zasilania bądź kabel z sygnałem jest niewłaściwie podłączony Sprawdź poziom głośności Sprawdź poziom głośności Nasycenie barw w menu jest na poziomie zero, należy zwiększyć nasycenie Dany progam jest czarno-biały Źle wybrany system, należy ustawić w system menu opcje color Podłączenie wtyczki monitora jest niewłaściwe Nastąpiły mocne zakłócenia sygnału, monitor przeszedł w tryb czuwania Sprawdź podłączenie kabla vga, sprawdź czy komputer działa poprawnie Pilot nie działa Lub działa z problemami Śnieżenie obrazu, zakłócenia Sprawdź czy baterie są umieszczone poprawnie Sprawdź czy urządzenie jest włączone Niewystarczający poziom naładowania baterii lub sygnał pilota jest zakłócony Sygnał antenowy jest słaby, należy podłączyć wzmacniacz Nastąpiło uszkodzenie kabla antenowego 2. PIP obraz w obrazie (picture in picture) Problem Funkcja pip włączona, brak obrazu Dźwięk obecny Wskazówki Sprawdź czy komputer posiada złącze wejściowe sygnału vga

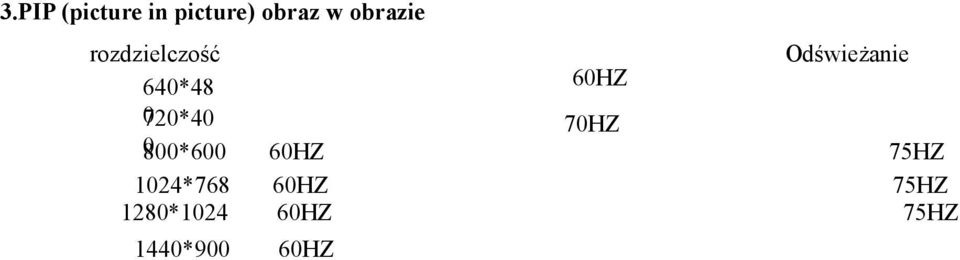

7 3.PIP (picture in picture) obraz w obrazie rozdzielczość Odświeżanie 640*48 60HZ 0720*40 70HZ 0800*600 60HZ 75HZ 1024*768 60HZ 75HZ 1280* HZ 75HZ 1440*900 60HZ
