SCART COMPOSITE COMPONENT

Transkrypt

1 1 1. Podłączenie Anteny Kabel od naszej Anteny Satelitarnej należy podłączyd do gniazda które mieści się na tylniej części Tunera opisanego LNB IN 2. Podłączenie TV Telewizor podłączamy przez złączę HDMI lub inne dostępne dla naszego Telewizora. Należy wiedzied ze złącze HDMI przenosi Zarówno sygnał Wideo jak i Audio (Stereo, Dobly Digital, DTS) SCART COMPOSITE COMPONENT 3. Podłączenie zasilania ELITE PREMIUM

2 2 4. Pierwsze uruchomienie Po pierwszym uruchomieniu urządzenia możemy zostad zaskoczeni tylko i wyłączenie Czarnym EKRANEM - jest to spowodowane brakiem obsługi przez Telewizor ustawionej Domyślnie rozdzielczości. Aby to szybko zmienid należy nacisnąd klawisz Resolution ( ) i poczekad na reakcje. UWAGA! (Start Tunera trwa około 35 sek. Po całkowitym uruchomieniu powinien widnied na wyświetlaczu napis SETTINGS, tylko wtedy możemy przystąpid do wyżej wymienionych czynności) Pierwszy EKRAN Pierwszym krokiem będzie AKTUALIZACJA OPROGRAMOWANIA do najnowszej wersji. Aby to uczynid należy przejśd do zakładki SYSTEM INFO (za pomocą strzałek na pilocie) i przejśd do pozycji AKTUALIZACJA. Dla aktualizacji z Internetu należy wybrad opcje SIED po naciśnięciu klawisza OK wyświetli się lista dostępnych aktualizacji jak na zdjęciu. Wybieramy ostatnią pozycję lub tą z najwyższym numerem i potwierdzamy ponownie klawisze OK po czym nastąpi automatyczne pobranie oprogramowania i aktualizacja. W przypadku braku łączności z Internetem na tunerze należy za pośrednictwem PC pobrad aktualizacje z strony Pobrany plik należy umieścid na PenDrive (UWAGA!!! Plik musi mied nazwę patch.bin w przeciwnym wypadku nie nastąpi aktualizacja) Przygotowany PenDrive z aktualizacją umieszczamy w porcie USB który znajduje się na tylniej części obudowy

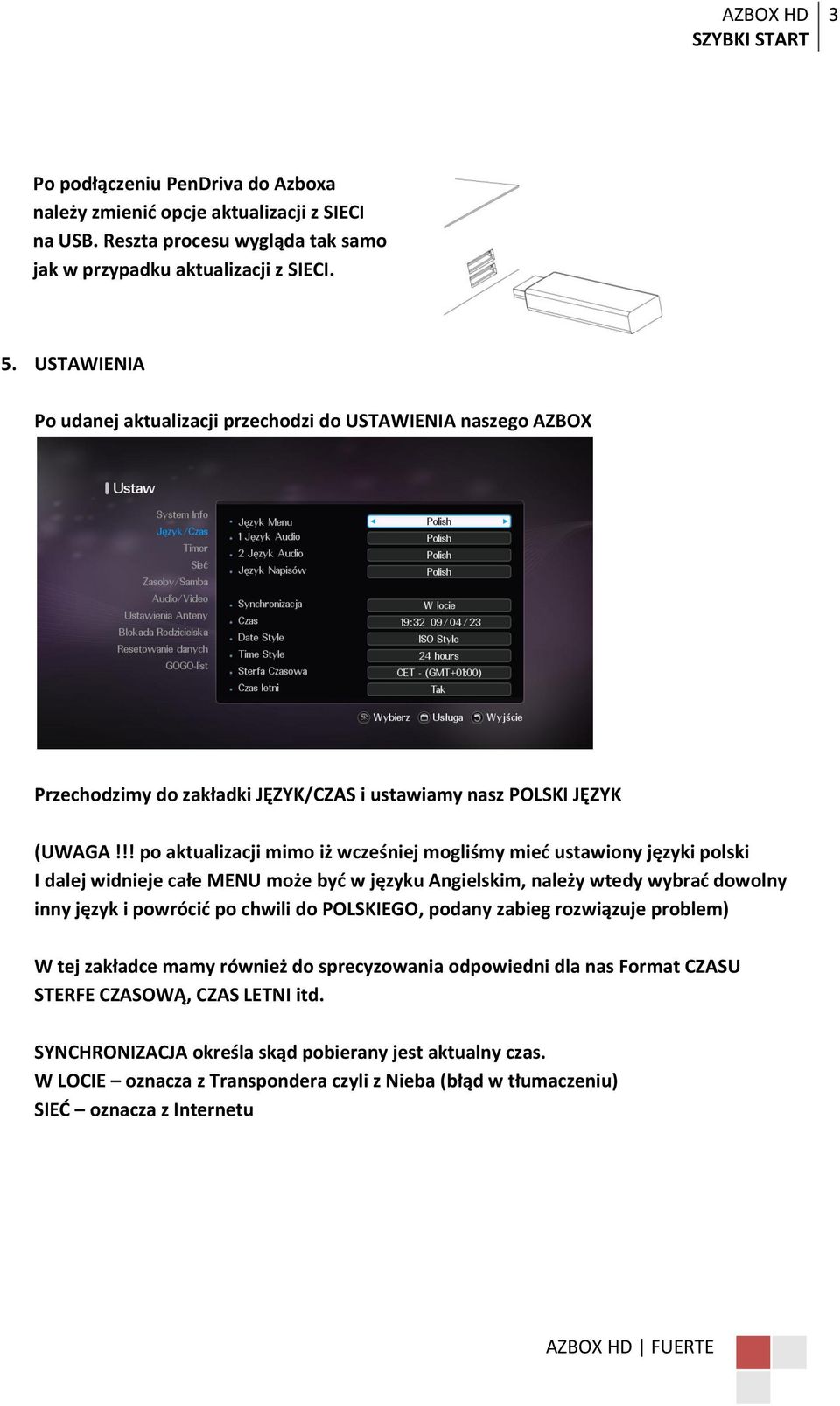

3 3 Po podłączeniu PenDriva do Azboxa należy zmienid opcje aktualizacji z SIECI na USB. Reszta procesu wygląda tak samo jak w przypadku aktualizacji z SIECI. 5. USTAWIENIA Po udanej aktualizacji przechodzi do USTAWIENIA naszego AZBOX Przechodzimy do zakładki JĘZYK/CZAS i ustawiamy nasz POLSKI JĘZYK (UWAGA!!! po aktualizacji mimo iż wcześniej mogliśmy mied ustawiony języki polski I dalej widnieje całe MENU może byd w języku Angielskim, należy wtedy wybrad dowolny inny język i powrócid po chwili do POLSKIEGO, podany zabieg rozwiązuje problem) W tej zakładce mamy również do sprecyzowania odpowiedni dla nas Format CZASU STERFE CZASOWĄ, CZAS LETNI itd. SYNCHRONIZACJA określa skąd pobierany jest aktualny czas. W LOCIE oznacza z Transpondera czyli z Nieba (błąd w tłumaczeniu) SIED oznacza z Internetu

4 4 6. SIED MENU konfiguracji SIECI Możemy sprecyzowad typ sieci PRZEWODOWA lub BEZPRZEWODOWA (WIFI) Konfiguracje IP DYNAMICZNE IP w chwili gdy w sieci działa serwer DHCP który przydziela adresy automatycznie. STATYCZNE IP manualnie wpisujemy adres sieciowy IP wraz z resztą danych, gdy brak serwera DHCP 7. ZASOBY/SAMBA W MENU tym możemy sformatowad nasz Dysk PenDriva lub inną pamięd podłączoną do dysku USB. Formatowanie odbywa się do systemu plików EXT2 pod kontrolą którego działają aplikacje LINUXowe np. Klient Torrenta.

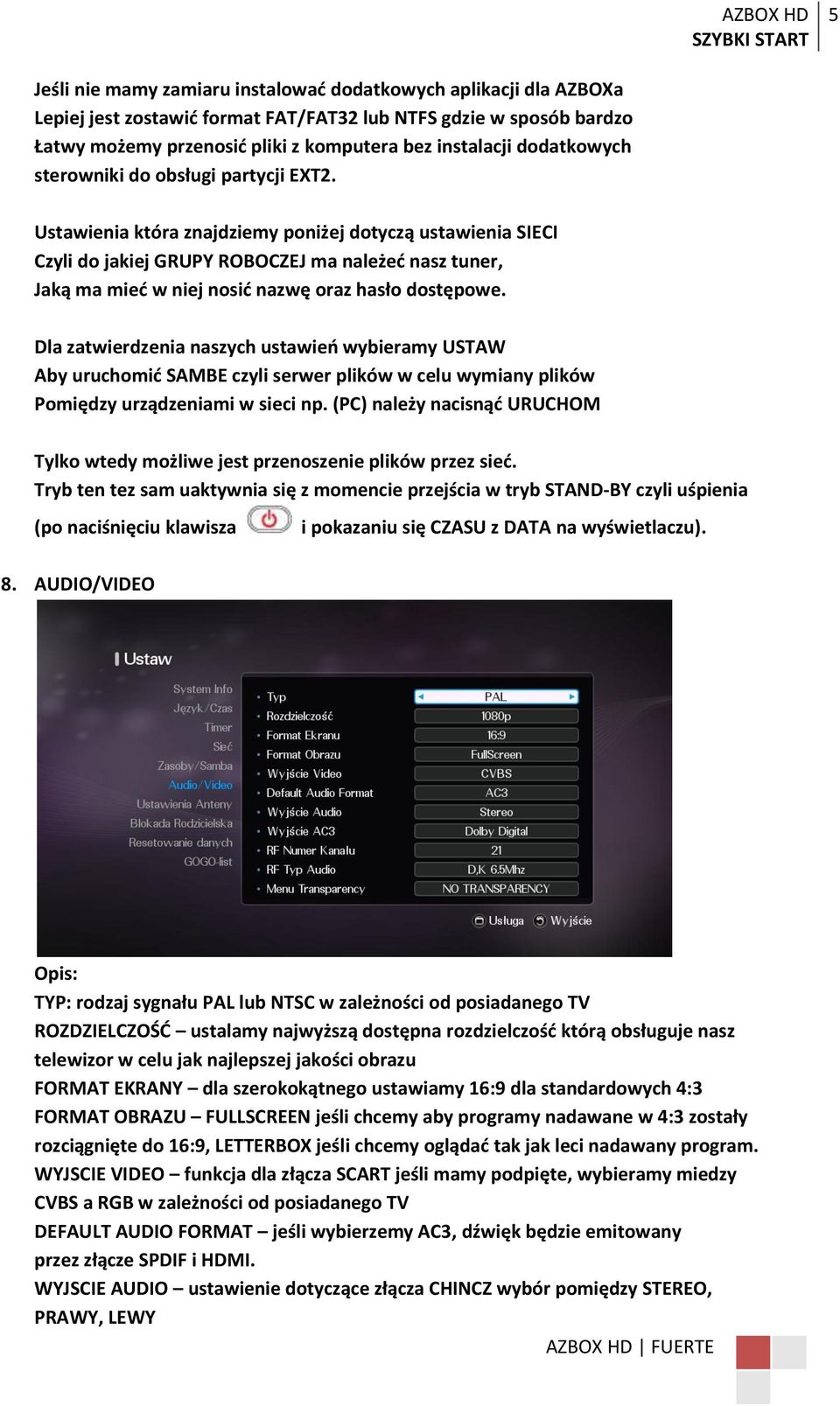

5 5 Jeśli nie mamy zamiaru instalowad dodatkowych aplikacji dla AZBOXa Lepiej jest zostawid format FAT/FAT32 lub NTFS gdzie w sposób bardzo Łatwy możemy przenosid pliki z komputera bez instalacji dodatkowych sterowniki do obsługi partycji EXT2. Ustawienia która znajdziemy poniżej dotyczą ustawienia SIECI Czyli do jakiej GRUPY ROBOCZEJ ma należed nasz tuner, Jaką ma mied w niej nosid nazwę oraz hasło dostępowe. Dla zatwierdzenia naszych ustawieo wybieramy USTAW Aby uruchomid SAMBE czyli serwer plików w celu wymiany plików Pomiędzy urządzeniami w sieci np. (PC) należy nacisnąd URUCHOM Tylko wtedy możliwe jest przenoszenie plików przez sied. Tryb ten tez sam uaktywnia się z momencie przejścia w tryb STAND-BY czyli uśpienia (po naciśnięciu klawisza i pokazaniu się CZASU z DATA na wyświetlaczu). 8. AUDIO/VIDEO Opis: TYP: rodzaj sygnału PAL lub NTSC w zależności od posiadanego TV ROZDZIELCZOŚD ustalamy najwyższą dostępna rozdzielczośd którą obsługuje nasz telewizor w celu jak najlepszej jakości obrazu FORMAT EKRANY dla szerokokątnego ustawiamy 16:9 dla standardowych 4:3 FORMAT OBRAZU FULLSCREEN jeśli chcemy aby programy nadawane w 4:3 zostały rozciągnięte do 16:9, LETTERBOX jeśli chcemy oglądad tak jak leci nadawany program. WYJSCIE VIDEO funkcja dla złącza SCART jeśli mamy podpięte, wybieramy miedzy CVBS a RGB w zależności od posiadanego TV DEFAULT AUDIO FORMAT jeśli wybierzemy AC3, dźwięk będzie emitowany przez złącze SPDIF i HDMI. WYJSCIE AUDIO ustawienie dotyczące złącza CHINCZ wybór pomiędzy STEREO, PRAWY, LEWY

6 6 RF Numer kanału ustawienia modulatora, ustawiamy wybrany przez nas kanał na którym chcemy aby była dokonywana transmisja. RF TYP AUDIO ustawienie modulatora które pozwala określid typ sygnału z którym współpracuje nasz TV. MENU TRANSPARENCY pozwala ustalid poziom przeźroczystości MENU 9. USTAWIENIA ANTENY W Szybki i łatwy sposób możemy ustawid naszą antenę wchodzą w zakładkę USTAWIENIA ANTENY Jeśli mamy więcej niż 1 konwerter możemu ustawid poprawną konfiguracje
