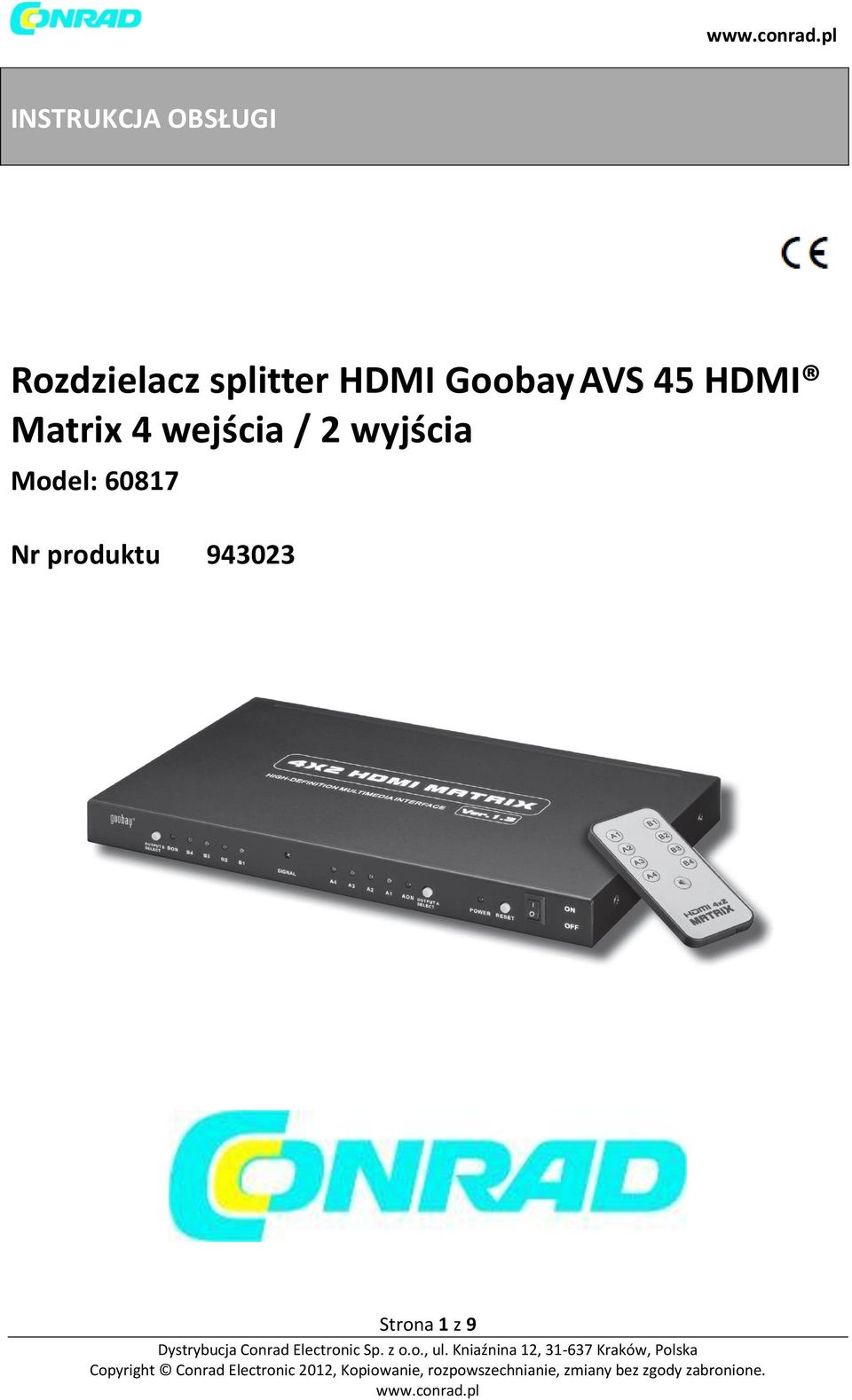

1 INSTRUKCJA OBSŁUGI Rozdzielacz splitter HDMI Goobay AVS 45 HDMI Matrix 4 wejścia / 2 wyjścia Model: Nr produktu Strona 1 z 9

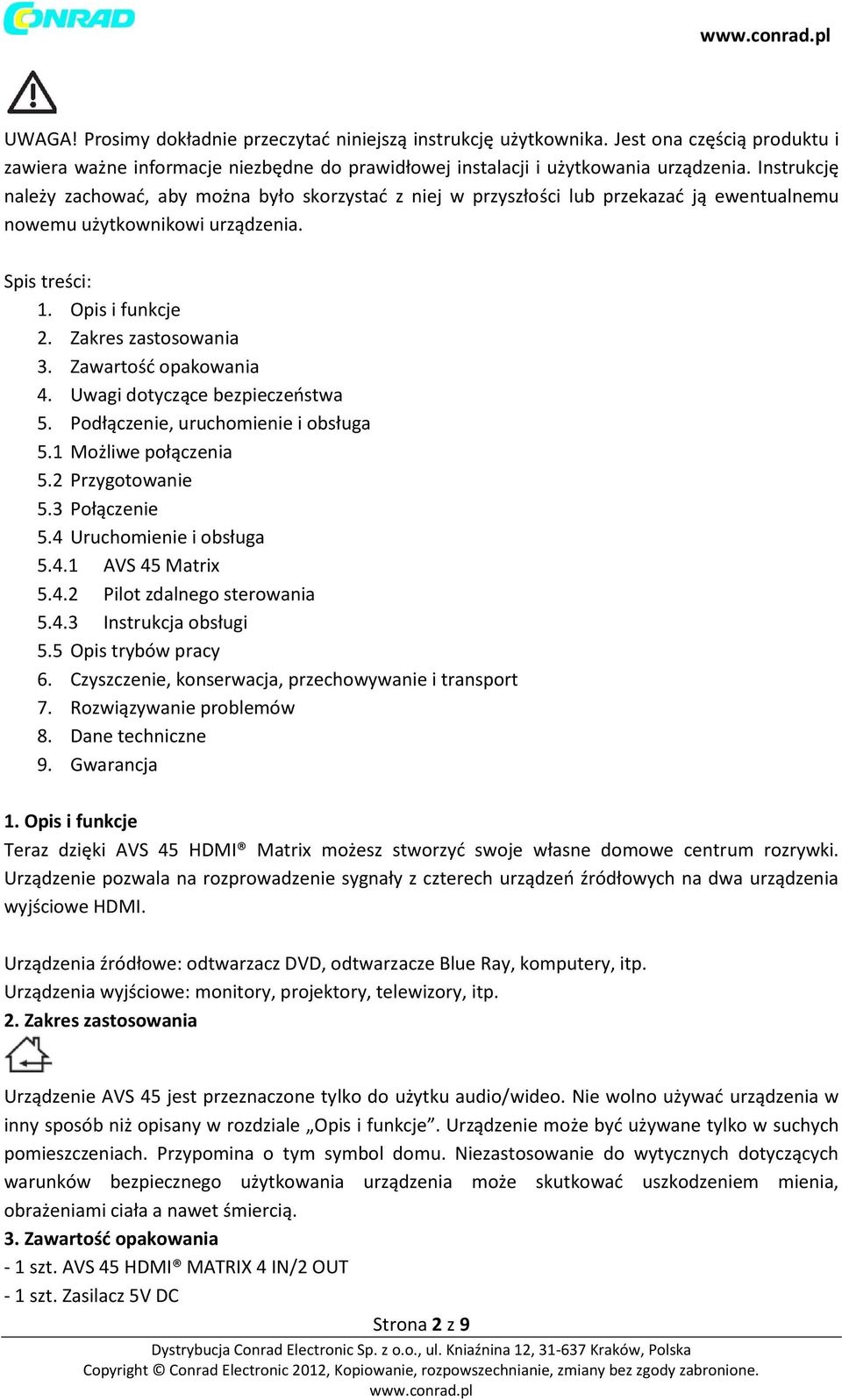

2 UWAGA! Prosimy dokładnie przeczytać niniejszą instrukcję użytkownika. Jest ona częścią produktu i zawiera ważne informacje niezbędne do prawidłowej instalacji i użytkowania urządzenia. Instrukcję należy zachować, aby można było skorzystać z niej w przyszłości lub przekazać ją ewentualnemu nowemu użytkownikowi urządzenia. Spis treści: 1. Opis i funkcje 2. Zakres zastosowania 3. Zawartość opakowania 4. Uwagi dotyczące bezpieczeństwa 5. Podłączenie, uruchomienie i obsługa 5.1 Możliwe połączenia 5.2 Przygotowanie 5.3 Połączenie 5.4 Uruchomienie i obsługa AVS 45 Matrix Pilot zdalnego sterowania Instrukcja obsługi 5.5 Opis trybów pracy 6. Czyszczenie, konserwacja, przechowywanie i transport 7. Rozwiązywanie problemów 8. Dane techniczne 9. Gwarancja 1. Opis i funkcje Teraz dzięki AVS 45 HDMI Matrix możesz stworzyć swoje własne domowe centrum rozrywki. Urządzenie pozwala na rozprowadzenie sygnały z czterech urządzeń źródłowych na dwa urządzenia wyjściowe HDMI. Urządzenia źródłowe: odtwarzacz DVD, odtwarzacze Blue Ray, komputery, itp. Urządzenia wyjściowe: monitory, projektory, telewizory, itp. 2. Zakres zastosowania Urządzenie AVS 45 jest przeznaczone tylko do użytku audio/wideo. Nie wolno używać urządzenia w inny sposób niż opisany w rozdziale Opis i funkcje. Urządzenie może być używane tylko w suchych pomieszczeniach. Przypomina o tym symbol domu. Niezastosowanie do wytycznych dotyczących warunków bezpiecznego użytkowania urządzenia może skutkować uszkodzeniem mienia, obrażeniami ciała a nawet śmiercią. 3. Zawartość opakowania - 1 szt. AVS 45 HDMI MATRIX 4 IN/2 OUT - 1 szt. Zasilacz 5V DC Strona 2 z 9

3 - 1 szt. pilot zdalnego sterowania - 1 szt. instrukcja obsługi Pilot Widok z przodu Widok z tyłu 4. Uwagi dotyczące bezpieczeństwa UWAGA! Tylko wykwalifikowani elektrycy mogą dokonywać montażu i demontażu obudoway produktu. Istnieje niebezpieczeństwo porażenia prądem elektrycznym i zwarcia! Produkt nie jest zabawką i nie jest przeznaczona dla dzieci ponieważ zawiera małe części, które mogą zostać połknięte oraz być przyczyną zranienia przy niewłaściwym stosowaniu! Urządzenie powinno być zainstalowane i umieszczone w miejscu nie stwarzającym ryzyka obrażeń ludzi oraz niezagrożonym uszkodzeniem urządzenia na skutek upadku, nadepnięcia lub zalania. Opakowanie należy przechowywać poza zasięgiem dzieci, istnieje ryzyko skaleczenia podczas zabawy. Istniej również ryzyko połknięcia lub wchłonięcia materiału izolacyjnego. Montaż ścienny urządzenia powinien być wykonany przez wykwalifikowanego technika. Wyjmij wtyczkę z gniazdka podczas burzy lub gdy urządzenie nie jest używane. Należy unikać miejsc o wysokiej temperaturze lub wilgotności lub w miejscach, w których urządzenie może wejść w kontakt z wodą. Nie wolno instalować urządzenia w pobliżu otworów wentylacyjnych i klimatyzacyjnych lub w miejscach, gdzie występuje nadmierna ilość kurzu lub dymu. Nie wolno instalować produktu w miejscach narażonych na wibracje lub drgania. Nie wolno modyfikować i zmieniać produktu oraz jakichkolwiek jego akcesoriów! Uważnie przeczytaj rozdział Gwarancja. Nie należy używać uszkodzonych elementów. Nie wolno wkładać żadnych metalowych elementów i nieodpowiednich przewodów do otworów wentylacyjnych oraz portów. Istnieje niebezpieczeństwo porażenia prądem elektrycznym i zwarcia! Strona 3 z 9

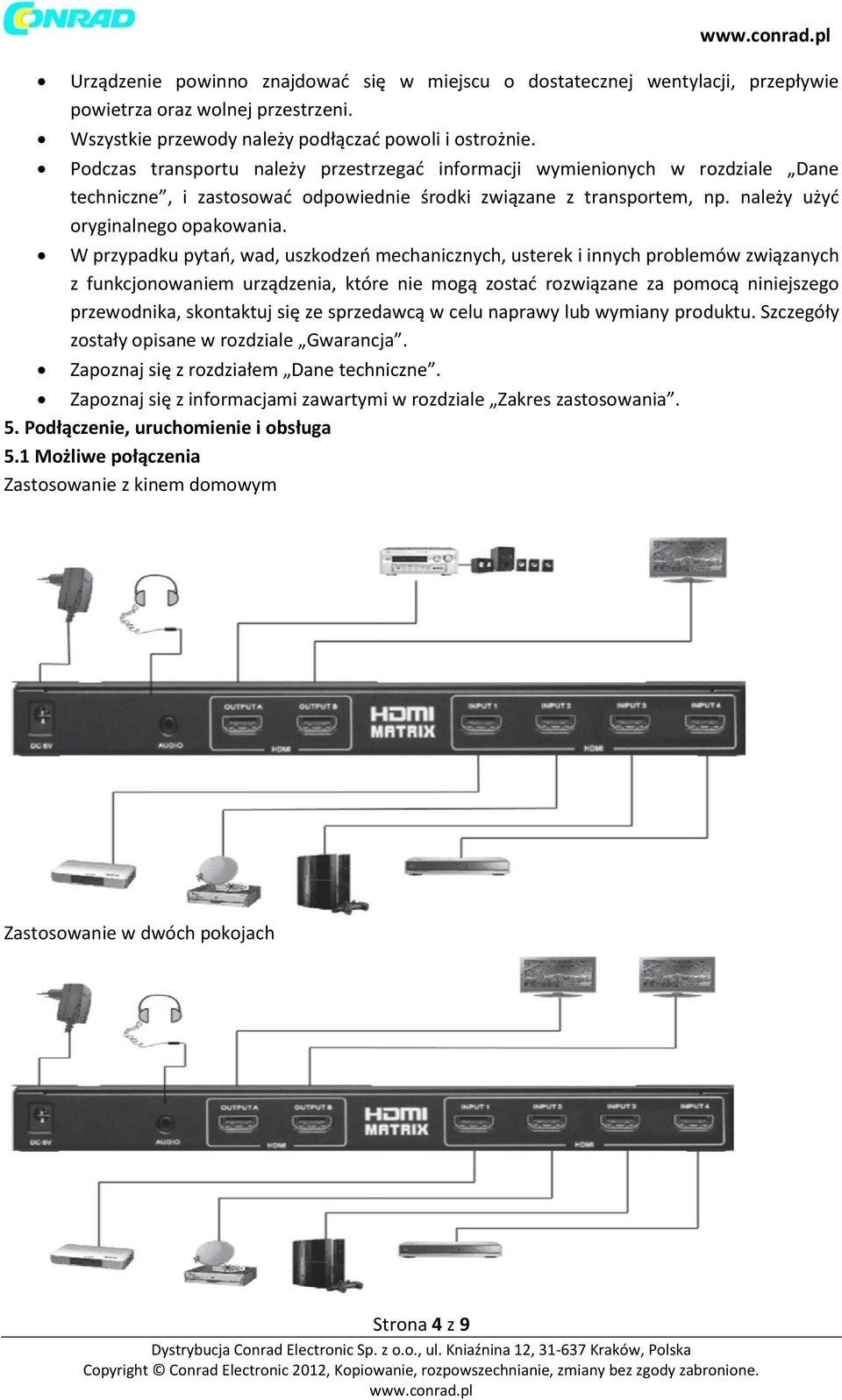

4 Urządzenie powinno znajdować się w miejscu o dostatecznej wentylacji, przepływie powietrza oraz wolnej przestrzeni. Wszystkie przewody należy podłączać powoli i ostrożnie. Podczas transportu należy przestrzegać informacji wymienionych w rozdziale Dane techniczne, i zastosować odpowiednie środki związane z transportem, np. należy użyć oryginalnego opakowania. W przypadku pytań, wad, uszkodzeń mechanicznych, usterek i innych problemów związanych z funkcjonowaniem urządzenia, które nie mogą zostać rozwiązane za pomocą niniejszego przewodnika, skontaktuj się ze sprzedawcą w celu naprawy lub wymiany produktu. Szczegóły zostały opisane w rozdziale Gwarancja. Zapoznaj się z rozdziałem Dane techniczne. Zapoznaj się z informacjami zawartymi w rozdziale Zakres zastosowania. 5. Podłączenie, uruchomienie i obsługa 5.1 Możliwe połączenia Zastosowanie z kinem domowym Zastosowanie w dwóch pokojach Strona 4 z 9

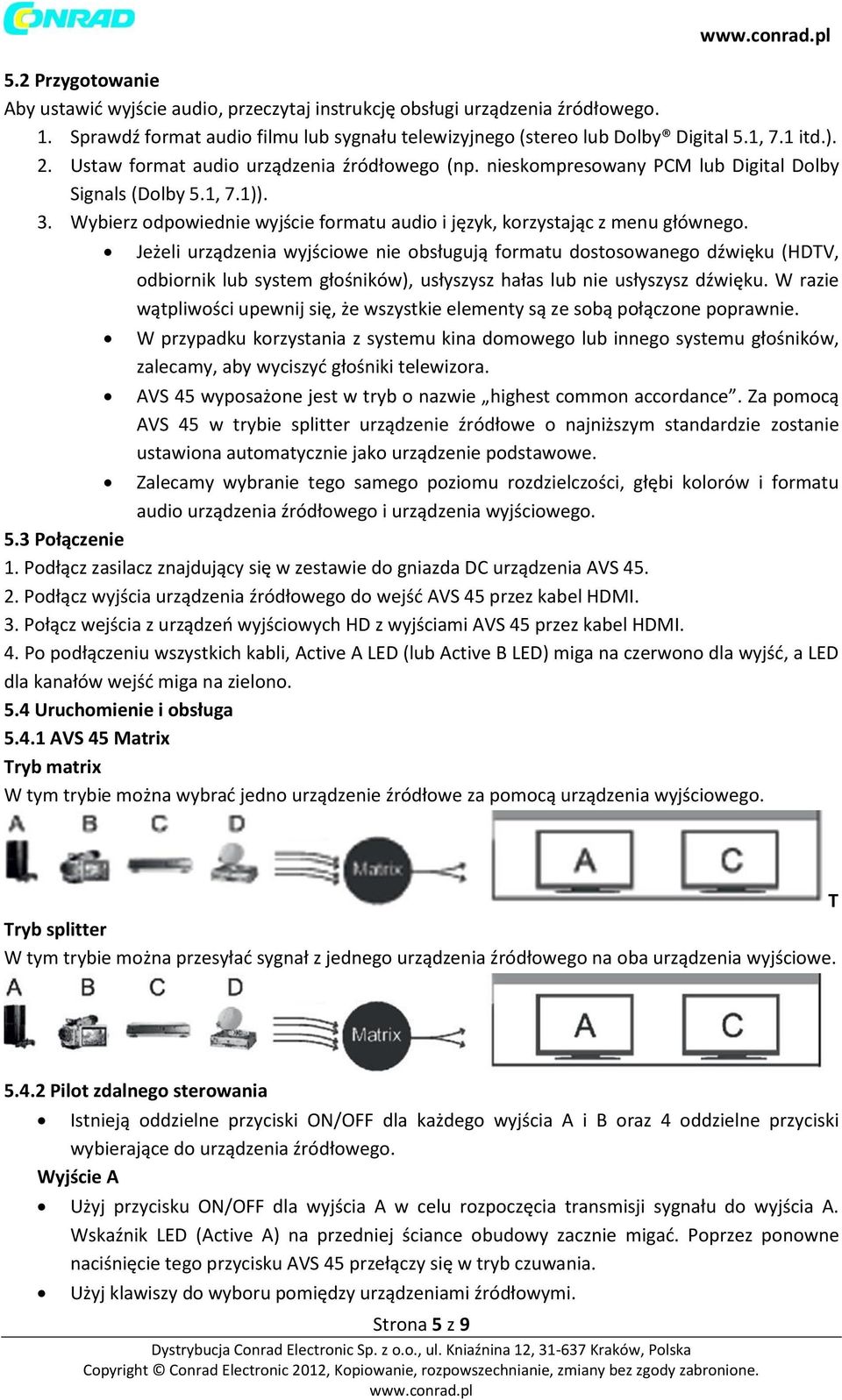

5 5.2 Przygotowanie Aby ustawić wyjście audio, przeczytaj instrukcję obsługi urządzenia źródłowego. 1. Sprawdź format audio filmu lub sygnału telewizyjnego (stereo lub Dolby Digital 5.1, 7.1 itd.). 2. Ustaw format audio urządzenia źródłowego (np. nieskompresowany PCM lub Digital Dolby Signals (Dolby 5.1, 7.1)). 3. Wybierz odpowiednie wyjście formatu audio i język, korzystając z menu głównego. Jeżeli urządzenia wyjściowe nie obsługują formatu dostosowanego dźwięku (HDTV, odbiornik lub system głośników), usłyszysz hałas lub nie usłyszysz dźwięku. W razie wątpliwości upewnij się, że wszystkie elementy są ze sobą połączone poprawnie. W przypadku korzystania z systemu kina domowego lub innego systemu głośników, zalecamy, aby wyciszyć głośniki telewizora. AVS 45 wyposażone jest w tryb o nazwie highest common accordance. Za pomocą AVS 45 w trybie splitter urządzenie źródłowe o najniższym standardzie zostanie ustawiona automatycznie jako urządzenie podstawowe. Zalecamy wybranie tego samego poziomu rozdzielczości, głębi kolorów i formatu audio urządzenia źródłowego i urządzenia wyjściowego. 5.3 Połączenie 1. Podłącz zasilacz znajdujący się w zestawie do gniazda DC urządzenia AVS Podłącz wyjścia urządzenia źródłowego do wejść AVS 45 przez kabel HDMI. 3. Połącz wejścia z urządzeń wyjściowych HD z wyjściami AVS 45 przez kabel HDMI. 4. Po podłączeniu wszystkich kabli, Active A LED (lub Active B LED) miga na czerwono dla wyjść, a LED dla kanałów wejść miga na zielono. 5.4 Uruchomienie i obsługa AVS 45 Matrix Tryb matrix W tym trybie można wybrać jedno urządzenie źródłowe za pomocą urządzenia wyjściowego. T Tryb splitter W tym trybie można przesyłać sygnał z jednego urządzenia źródłowego na oba urządzenia wyjściowe Pilot zdalnego sterowania Istnieją oddzielne przyciski ON/OFF dla każdego wyjścia A i B oraz 4 oddzielne przyciski wybierające do urządzenia źródłowego. Wyjście A Użyj przycisku ON/OFF dla wyjścia A w celu rozpoczęcia transmisji sygnału do wyjścia A. Wskaźnik LED (Active A) na przedniej ściance obudowy zacznie migać. Poprzez ponowne naciśnięcie tego przycisku AVS 45 przełączy się w tryb czuwania. Użyj klawiszy do wyboru pomiędzy urządzeniami źródłowymi. Strona 5 z 9

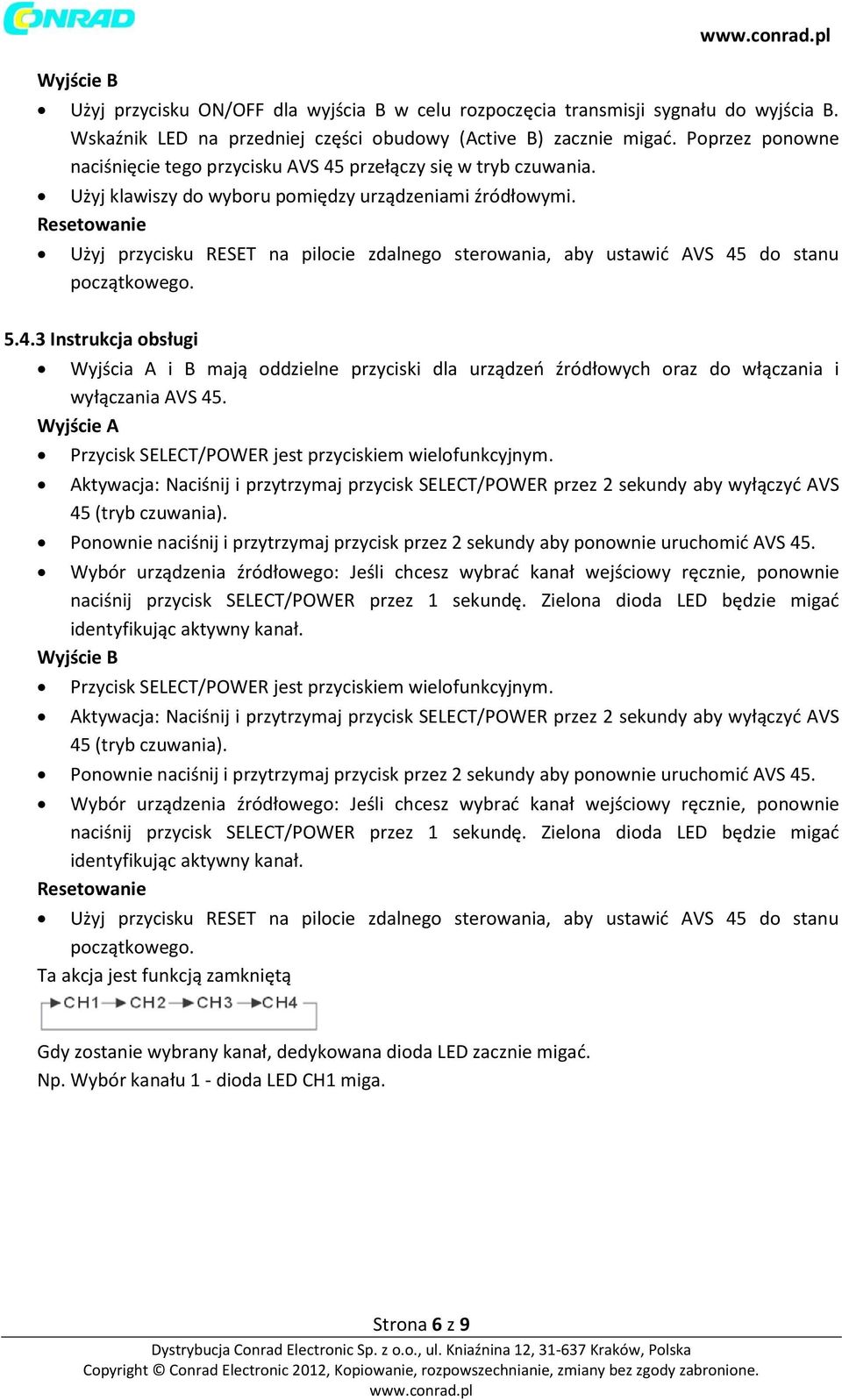

6 Wyjście B Użyj przycisku ON/OFF dla wyjścia B w celu rozpoczęcia transmisji sygnału do wyjścia B. Wskaźnik LED na przedniej części obudowy (Active B) zacznie migać. Poprzez ponowne naciśnięcie tego przycisku AVS 45 przełączy się w tryb czuwania. Użyj klawiszy do wyboru pomiędzy urządzeniami źródłowymi. Resetowanie Użyj przycisku RESET na pilocie zdalnego sterowania, aby ustawić AVS 45 do stanu początkowego Instrukcja obsługi Wyjścia A i B mają oddzielne przyciski dla urządzeń źródłowych oraz do włączania i wyłączania AVS 45. Wyjście A Przycisk SELECT/POWER jest przyciskiem wielofunkcyjnym. Aktywacja: Naciśnij i przytrzymaj przycisk SELECT/POWER przez 2 sekundy aby wyłączyć AVS 45 (tryb czuwania). Ponownie naciśnij i przytrzymaj przycisk przez 2 sekundy aby ponownie uruchomić AVS 45. Wybór urządzenia źródłowego: Jeśli chcesz wybrać kanał wejściowy ręcznie, ponownie naciśnij przycisk SELECT/POWER przez 1 sekundę. Zielona dioda LED będzie migać identyfikując aktywny kanał. Wyjście B Przycisk SELECT/POWER jest przyciskiem wielofunkcyjnym. Aktywacja: Naciśnij i przytrzymaj przycisk SELECT/POWER przez 2 sekundy aby wyłączyć AVS 45 (tryb czuwania). Ponownie naciśnij i przytrzymaj przycisk przez 2 sekundy aby ponownie uruchomić AVS 45. Wybór urządzenia źródłowego: Jeśli chcesz wybrać kanał wejściowy ręcznie, ponownie naciśnij przycisk SELECT/POWER przez 1 sekundę. Zielona dioda LED będzie migać identyfikując aktywny kanał. Resetowanie Użyj przycisku RESET na pilocie zdalnego sterowania, aby ustawić AVS 45 do stanu początkowego. Ta akcja jest funkcją zamkniętą Gdy zostanie wybrany kanał, dedykowana dioda LED zacznie migać. Np. Wybór kanału 1 - dioda LED CH1 miga. Strona 6 z 9

7 5.5 Opis trybów pracy Tryb uruchamiania obsługiwane nieobsługiwane Wyjście A i Wyjście B - dostosowane do korzystania z jednym urządzeniem źródłowym - Tryb splitter Wyjście A i Wyjście B - dostosowanie do korzystania z kilku urządzeń źródłowych - Tryb Matrix - Urządzenie źródłowe automatycznie dostosowuje się do formatu audio/wideo, obsługiwanego przez wszystkie podłączone urządzenia. Urządzenie wyjściowe z najwyższą kompatybilnością z urządzeniem źródłowym zostanie ustawione jako urządzenie podstawowe. (tryb najwyższej wspólnej zgodności) - Możesz więc ustawić sygnał audio/wideo ręcznie. Upewnij się, że urządzenia wyjściowe obsługują te ustawienia. - Urządzenie źródłowe automatycznie dostosowuje się do formatu audio/wideo, obsługiwanego przez wszystkie podłączone urządzenia. (wyjście A lub wyjście B) - Możesz więc ustawić sygnał audio/wideo ręcznie. Upewnij się, że urządzenia wyjściowe obsługują te ustawienia. 6. Czyszczenie, konserwacja, przechowywanie i transport - Najpierw należy dostosować format audio/wideo z urządzenia źródłowego. - Upewnij się, że urządzenia wyjściowe obsługują te ustawienia. (Np. Chcesz aby urządzenie wysyłało sygnał wideo 1080p, choć urządzenie wyjściowe obsługuje sygnały do 720p lub 1080i. W takim przypadku obraz nie będzie wyświetlany.) - Najpierw należy dostosować format audio/wideo z urządzenia źródłowego. - Upewnij się, że urządzenia wyjściowe obsługują te ustawienia. UWAGA! Istnieje niebezpieczeństwo porażenia prądem elektrycznym i zwarcia! Wyjmij wtyczkę z gniazdka! Do czyszczenia produktu używaj suchej i miękkiej szmatki lub lekko wilgotnej szmatki w przypadku trudniejszych do usunięcia zabrudzeń. Podczas czyszczenia uważaj na kable znajdujące się pod napięciem! Uważaj na zainstalowane kable, aby uniknąć ryzyka potknięcia. Upewnij się, że jest wystarczająco dużo miejsca wokół urządzenia, co pozwoli zapewnić właściwą wentylację i ułatwi konserwację i kontrolę urządzenia. Należy unikać miejsc o wysokiej temperaturze, wilgotności lub w miejsc narażonych na zalanie, także podczas czyszczenia, konserwacji, przechowywania i transportu. Otwory montażowe w ścianie są widoczne po usunięciu zestawu do montażu ściennego. Po dłuższym czasie, w miejscu montażu urządzenia może powstać miejsce odznaczające się innym odcieniem niż reszta ściany. Strona 7 z 9

8 Podczas transportu zwracaj uwagę na symbole bezpieczeństwa znajdujące się na opakowaniu. 7. Rozwiązywanie problemów Problem Brak obrazu Obrazy bez dźwięku HDCP nie działa podczas pierwszego połączenia Rozdzielczość nie osiąga 1080p. Rozwiązanie - Upewnij się, że urządzenia źródłowe i telewizor działają samodzielnie, bez połączenia z AVS Sprawdź czy kable lub złącza nie są uszkodzone. Upewnij się, że urządzenie jest włączone lub zresetuj urządzenie. - Zwróć uwagę na odpowiednie połączenie przewodów. - Sprawdź czy używany przewód może przesyłać obrazy, jak np. kabel DVI. - Po podłączeniu urządzenia wyjściowego z urządzenia źródłowego, HDCP blokuje ścieżki audio lub pełną funkcję. Wciśnij przycisk RESET przez około 3 sekundy lub wyłącz i włącz AVS Wróć do rozdziału i Upewnij się, że urządzenia źródłowe (np. odtwarzacz DVD) oraz urządzenia wyjściowe (np. telewizor) obsługują rozdzielczość 1080p. - Sprawdź czy kable HDMI obsługują rozdzielczość 1080p 8. Dane techniczne Napięcie zasilania Wyjścia Wymiary i waga Wejścia Rozdzielczość / głębia kolorów Częstotliwość Obudowa Gniazda Maks. długość kabla Obsługiwane formaty 230V AC / 50Hz (5V DC) 2x gniazdo HDMI, 1x gniazdo stereo 3,5 mm 980 g, 276 x 156 x 24 mm 4x gniazdo HDMI do 1080p (1920x1200) Full HD / 12-bit do 225MHz Metalowa 19 PIN HDMI pozłacane 10 m, bez wzmacniacza HD Dolby, True HD, HDCP 2.0 zabezpieczone przed kopiowaniem Strona 8 z 9

9 9. Gwarancja Producent udziela 2 lat gwarancji. Producent nie odpowiada za instalację, gwarancja produktu dotyczy tylko produktu. W przypadku wykrycia jakiegokolwiek uszkodzenia lub awarii urządzenia, należy skontaktować się ze sprzedawcą i podać w razie konieczności numer faktury lub paragonu. Twój dostawca naprawi urządzenie na miejscu lub odeśle je do producenta. Ułatwisz pracę naszym technikom i będziesz mieć pewność, że wszystkie usterki zostaną znalezione i naprawione, jeśli opiszesz szczegółowo wszystkie pojawiające się problemy. Producent nie ponosi odpowiedzialności za szkody wyrządzone osobom lub mieniu powstałe w wyniku niewłaściwego montażu lub eksploatacji urządzenia, nie opisane w niniejszej instrukcji. Obejmuje to, między innymi, jakiekolwiek zmiany i modyfikacje produktu i jego akcesoriów. Jakiekolwiek użycie inne niż opisane w niniejszej instrukcji obsługi jest zabronione i powoduje utratę gwarancji i wykluczenie odpowiedzialności producenta. Producent zastrzega sobie prawo do pomyłki w druku, wprowadzania zmian do instrukcji obsługi urządzenia oraz pakowania. Strona 9 z 9
