Instrukcja obsługi extendera SXEP22

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi extendera SXEP22"

Transkrypt

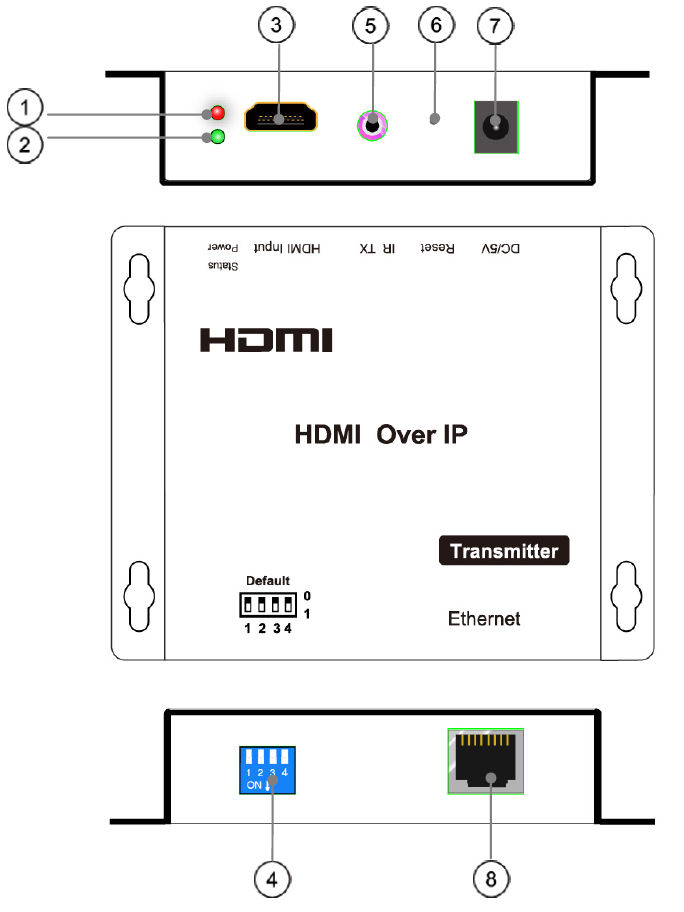

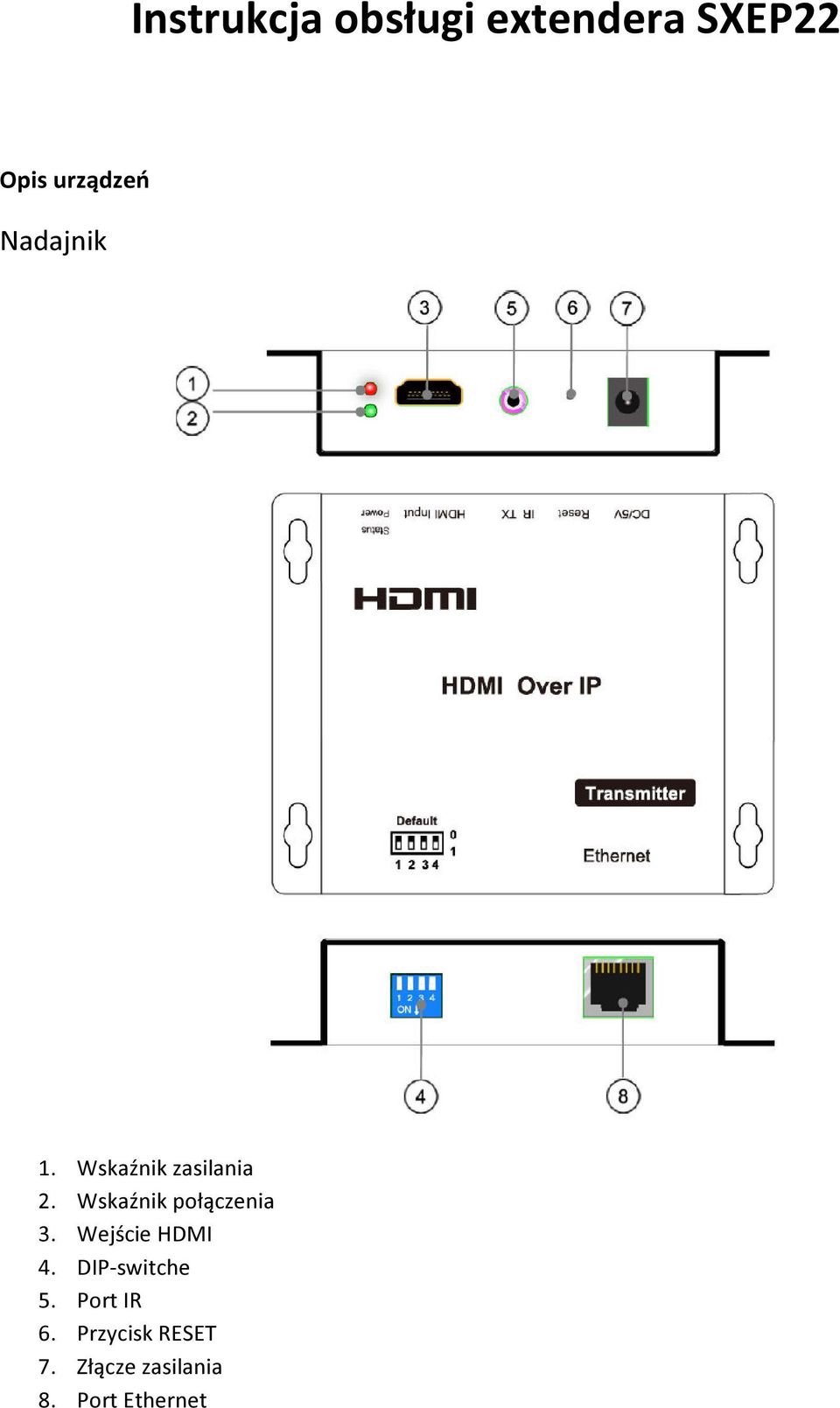

1 Instrukcja obsługi extendera SXEP22 Opis urządzeń Nadajnik 1. Wskaźnik zasilania 2. Wskaźnik połączenia 3. Wejście HDMI 4. DIP-switche 5. Port IR 6. Przycisk RESET 7. Złącze zasilania 8. Port Ethernet

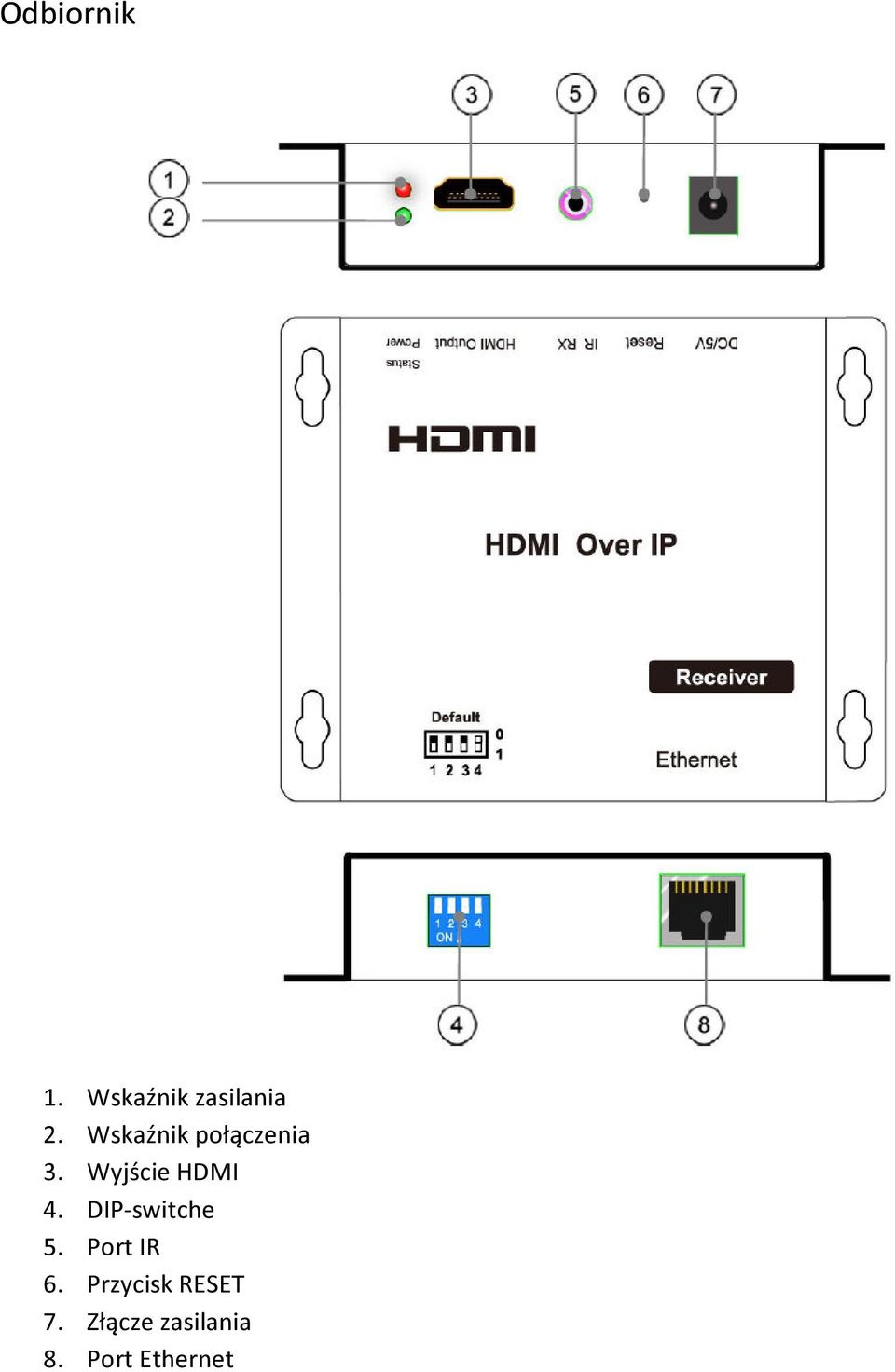

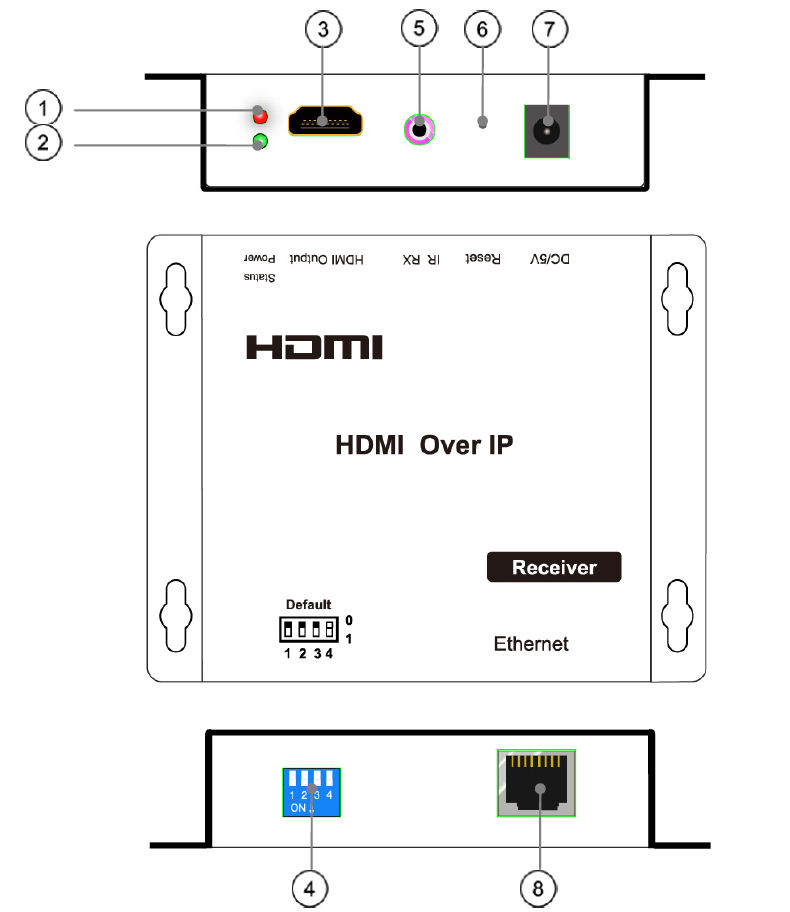

2 Odbiornik 1. Wskaźnik zasilania 2. Wskaźnik połączenia 3. Wyjście HDMI 4. DIP-switche 5. Port IR 6. Przycisk RESET 7. Złącze zasilania 8. Port Ethernet

3 4-bitowy przełącznik DIP-switch Użyj przełączników, aby ustawić maksymalnie 16 grup (np. 0001, 0010, 0101, itd.) na nadajnikach, a następnie wybierz odpowiednie grupy z poziomu odbiorników ustawiając tę samą kombinację DIPswitchy. Ustawienia nadajników i odbiorników Domyślny adres IP nadajnika to , a odbiornika Adres IP każdego z nadajników i odbiorników może być indywidualnie ustawiony przez stronę urządzenia. Aby wejść na stronę konfiguracyjną: 1. Ustaw adres IP karty sieciowej komputera na xx, gdzie xx to wartość z przedziału 0-255, np , a maskę podsieci na Adres IP komputera musi być inny niż adres IP urządzenia, z którym chcesz się połączyć. 2. Połącz konfigurowane urządzenie z komputerem przy pomocy kabla Ethernet 3. Wpisz adres IP konfigurowanego urządzenia w pasek adresu przeglądarki. Na każdym urządzeniu ustaw inny adres IP wg schematu: xx, gdzie xx to wartość z przedziału Na każdym urządzeniu ustaw inny adres MAC wg schematu: 00:0b:78:XX:XX:XX, gdzie xx to wartość z przedziału 01-FF. 4. Kliknij przycisk Apply, aby zapisać ustawienia Uwaga: Aby przywrócić ustawienia fabryczne zasil urządzenie, a gdy po ok. 10 sekundach obok czerwonej diody zapali się zielona, wciśnij przycisk RESET i przytrzymaj przez ok. 10 sekund. Ustawienia fabryczne zostaną przywrócone w chwili, gdy zniknie zielona dioda. Ustawienia switcha Wejść na stronę konfiguracyjną switcha sieciowego i ustawić następujące parametry: a. Włączyć IGMP snooping b. Jeśli jest możliwość, ustawić: Age out time 60 s, Query time 60 s, Unknown multicast floating(don t drop). c. Ustawienia VLAN: ten sam VLAN ID = 1 dla wszystkich portów d. Trunking: nadajniki od 1 do 10: ustawić 2 porty gigabitowe jako jeden trunk nadajniki od 11 do 20: ustawić 4 porty gigabitowe jako jeden trunk

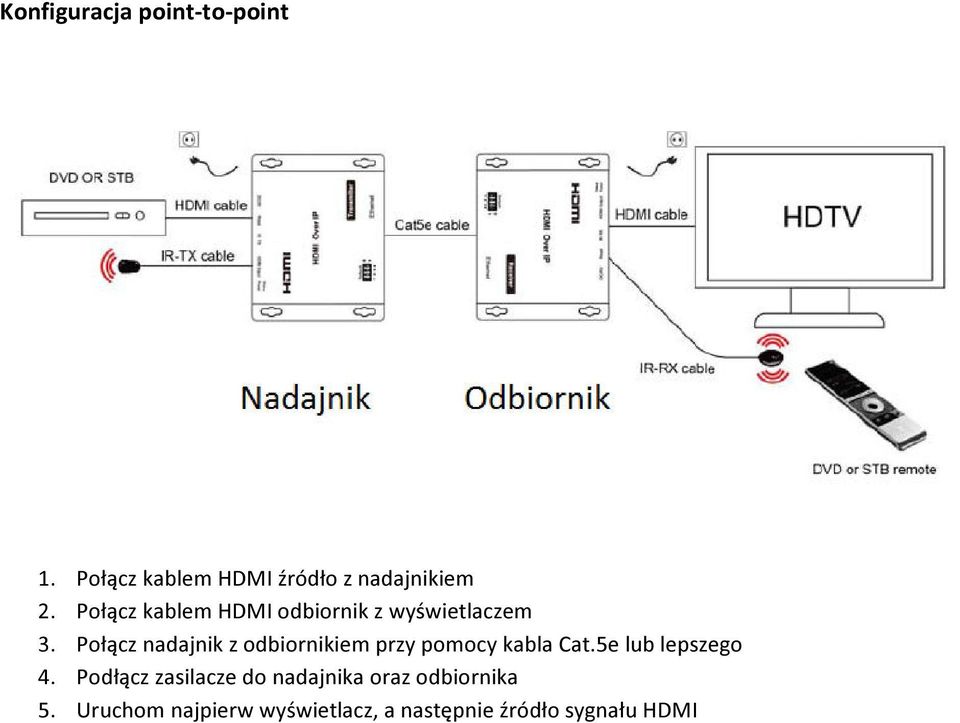

4 Konfiguracja point-to-point 1. Połącz kablem HDMI źródło z nadajnikiem 2. Połącz kablem HDMI odbiornik z wyświetlaczem 3. Połącz nadajnik z odbiornikiem przy pomocy kabla Cat.5e lub lepszego 4. Podłącz zasilacze do nadajnika oraz odbiornika 5. Uruchom najpierw wyświetlacz, a następnie źródło sygnału HDMI

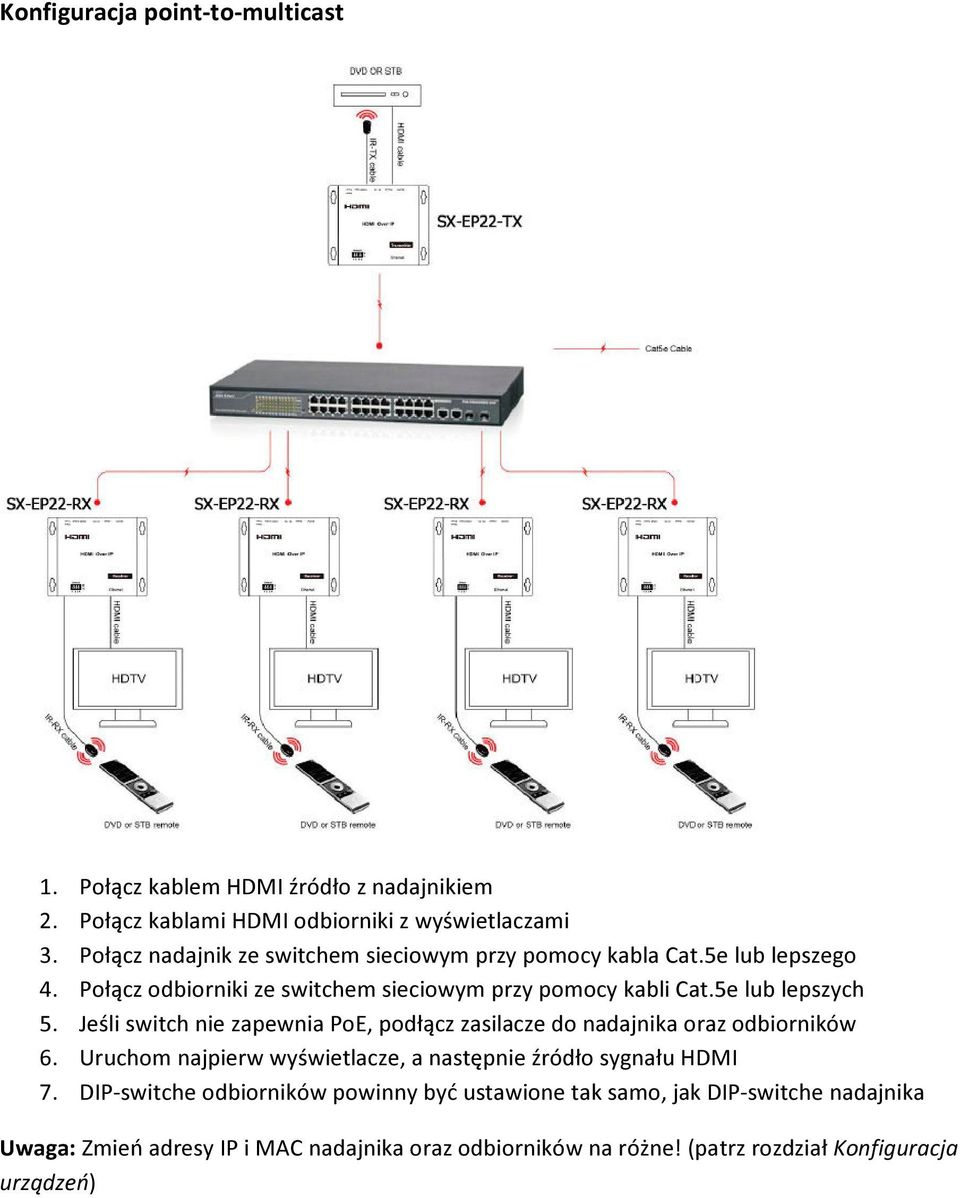

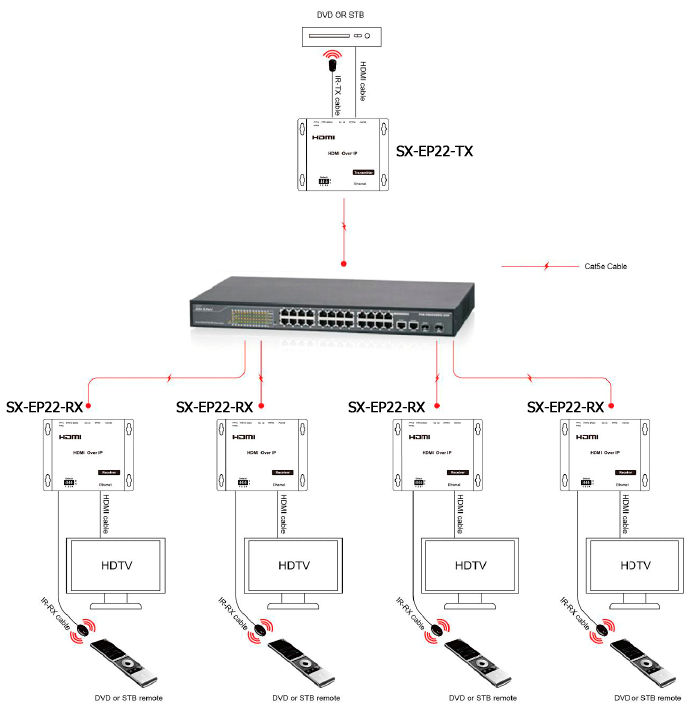

5 Konfiguracja point-to-multicast 1. Połącz kablem HDMI źródło z nadajnikiem 2. Połącz kablami HDMI odbiorniki z wyświetlaczami 3. Połącz nadajnik ze switchem sieciowym przy pomocy kabla Cat.5e lub lepszego 4. Połącz odbiorniki ze switchem sieciowym przy pomocy kabli Cat.5e lub lepszych 5. Jeśli switch nie zapewnia PoE, podłącz zasilacze do nadajnika oraz odbiorników 6. Uruchom najpierw wyświetlacze, a następnie źródło sygnału HDMI 7. DIP-switche odbiorników powinny być ustawione tak samo, jak DIP-switche nadajnika Uwaga: Zmień adresy IP i MAC nadajnika oraz odbiorników na różne! (patrz rozdział Konfiguracja urządzeń)

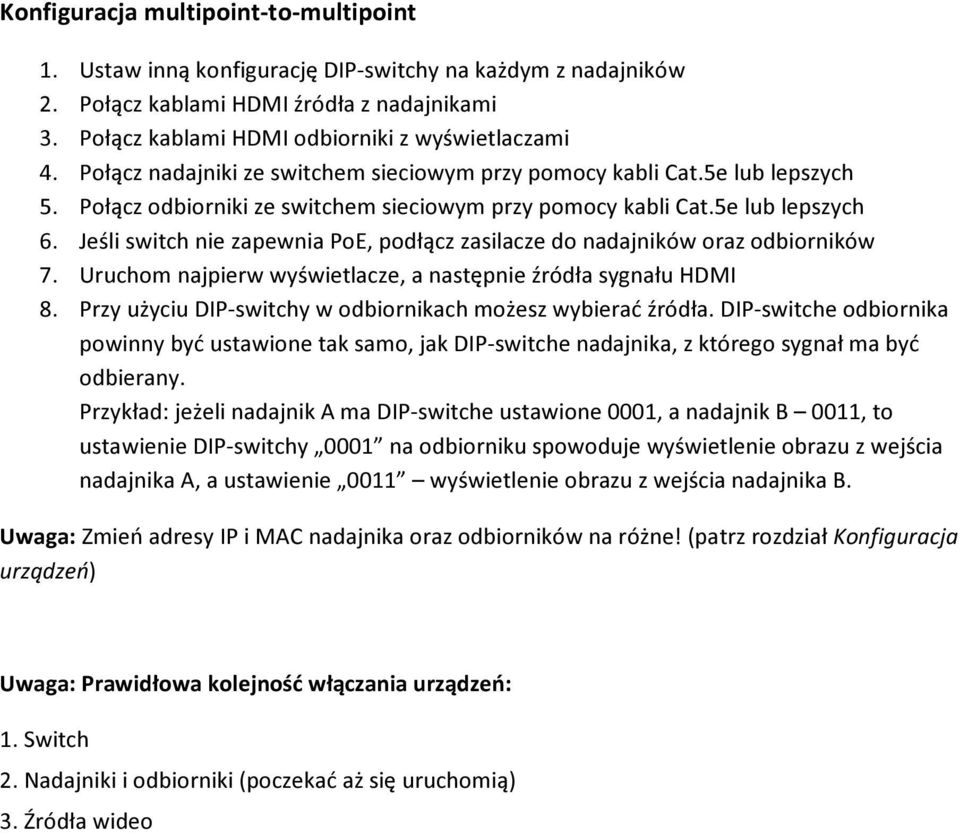

6 Konfiguracja multipoint-to-multipoint 1. Ustaw inną konfigurację DIP-switchy na każdym z nadajników 2. Połącz kablami HDMI źródła z nadajnikami 3. Połącz kablami HDMI odbiorniki z wyświetlaczami 4. Połącz nadajniki ze switchem sieciowym przy pomocy kabli Cat.5e lub lepszych 5. Połącz odbiorniki ze switchem sieciowym przy pomocy kabli Cat.5e lub lepszych 6. Jeśli switch nie zapewnia PoE, podłącz zasilacze do nadajników oraz odbiorników 7. Uruchom najpierw wyświetlacze, a następnie źródła sygnału HDMI 8. Przy użyciu DIP-switchy w odbiornikach możesz wybierać źródła. DIP-switche odbiornika powinny być ustawione tak samo, jak DIP-switche nadajnika, z którego sygnał ma być odbierany. Przykład: jeżeli nadajnik A ma DIP-switche ustawione 0001, a nadajnik B 0011, to ustawienie DIP-switchy 0001 na odbiorniku spowoduje wyświetlenie obrazu z wejścia nadajnika A, a ustawienie 0011 wyświetlenie obrazu z wejścia nadajnika B. Uwaga: Zmień adresy IP i MAC nadajnika oraz odbiorników na różne! (patrz rozdział Konfiguracja urządzeń) Uwaga: Prawidłowa kolejność włączania urządzeń: 1. Switch 2. Nadajniki i odbiorniki (poczekać aż się uruchomią) 3. Źródła wideo
