1 INSTRUKCJA OBSŁUGI Konwerter Interfejsu 3G SDI na VGA plus audio SDI/VGA+A Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia.

2 Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych. Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko, które może być zagrożone w przypadku niewłaściwego postępowania z odpadami. BEZPIECZEŃSTWO Proszę przeczytać instrukcję przed przystąpieniem do rozpakowywania, instalacji lub korzystania z tego urządzenia i przed podłączeniem zasilania. Proszę pamiętać o następujących uwagach podczas rozpakowania i zainstalowania tego urządzenia: Należy zawsze przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń osób. Aby uniknąć pożaru lub porażenia prądem, nie wystawiać urządzenia na działanie deszczu, wilgotności lub instalowania urządzenia w pobliżu wody. Nigdy nie rozlewać żadnych płynów na lub do tego produktu. Nigdy nie wciskaj wszelkiego rodzaju obiektów do produktu poprzez jakiekolwiek otwory lub szczeliny, ponieważ możesz uszkodzić części wewnątrz urządzenia. Używaj tylko dołączonego zasilacza. Nie używaj zasilacza jeśli jest uszkodzony. Nie pozwalaj, aby cokolwiek leżało na okablowaniu zasilania. Aby chronić urządzenie przed przegrzaniem, nie blokować żadnych otworów wentylacyjnych i otworów w obudowie, które zapewniają wentylację i pozwalają na dostateczną ilość miejsca na cyrkulację powietrza wokół urządzenia.

3 1. Wprowadzenie Konwerter SDI na VGA pozwala na zmianę sygnału SDI na sygnał VGA, zapewniając jednocześnie wysoki stopień kompresji Gbit / s oraz aby zapewnić wysoką rozdzielczość sygnału bez jakichkolwiek strat. Ponadto, zewnętrzne wyjście audio pozwala na oddzielenie sygnału audio ze sygnału SDI. 2. Zastosowanie Przesyłanie sygnału wysokiej jakości do monitora VGA Konwerter sygnału 3G-SDI do VGA 3. Wymagania sprzętowe Urządzenie z wejściem wysokiej jakości VGA Urządzenie z wyjściem 3G-SDI 4. Właściwości Obsługa standardów: SD-SDI, HD-SDI, 3G-SDI, Obsługa interfejsu HDMI, Urządzenie posiada wejście i wyjście SDI, Wyświetlanie sygnału SDI na monitorze ze złaczem HDMI. SDI interfejs działa na bitrate w Gbit / s, 2.970/1.001 Gbit / s, 1,485 Gb / s, 1.485/1.001 Gbit / s oraz 270 Mb / s Wspierane wejścia SDI: i/576i do SD-SDI (SMPTE 259M-C, przy bitrate 270 Mbit / s) p/1080i do HD-SDI (SMPTE 292M, przy bitrate od Gbit / s lub 1.485/1.001 Gbit / s) p do 3G-SDI (SAMPTE 424M/425M-AB, przy bitrate Gbit / s Iub 2.970/1.001 Gbit / s) Dodatkowe wyjście audio Odległość dla wejścia 3G-SDI (100 metrów), HD-SDI (200 metrów), SD-HD (300 metrów) UWAGA: Odległości operacyjne mogą się różnić w zależności od używanego kabla.

4 5. Obsługa i funkcje urządzenia 5.1 Panel przedni 1 Złącze zasilania 5V DC 2 Sygnalizacja wykrycia standardu 3G-SDI 3 Sygnalizacja wykrycia standardu HD-SDI 4 Sygnalizacja wykrycia standardu SD-SDI 5 MENU, wciśnij przycisk aby wejść/wyjść do menu 6 ENTER, wciśnij przycisk aby wybrać opcję lub zatwierdzić parametr. Jednoczesne wciśnięcie przycisków ENTER oraz - ustawia na wyjściu HDMI rozdzielczość 720p. Jednoczesne wciśnięcie przycisków ENTER oraz + ustawia na wyjściu HDMI rozdzielczość XGA 7 - / +, zmiana parametrów w menu

5 5.2 Panel tylny 1 SDI IN wejście sygnału SDI 2 SDI OUT wyjście sygnału SDI (przelot) 3 COAXIAL wyjście cyfrowe audio ( SP/DIF) 4 AUDIO OUT R/L wyjście analogowe audio 5 VGA wyjście VGA do podłączenia monitora 6 Zasilanie DC 5V

6 6. Menu OSD Aby wejść do menu, wciśnij przycisk MENU na przednim panelu. Następnie użyj przycisków + i - aby wybrać odpowiednią kategorię i zatwierdź przyciskiem ENTER. 6.1 Display ustawienia wyjścia VGA OUTPUT wybór rozdzielczości wyjścia video SIZE wybór proporcji wyświetlanego obrazu 6.2 Color ustawienia parametrów wyświetlania Ustawienia składowych koloru RGB, kontrastu oraz jasności wyjścia VGA.

7 6.3 SDI Audio Wybór jednej z czterech grupy kanałów audio z sygnału SDI. Domyślnie ustawiono opcję AUTO. Jeśli nie używamy kanałów audio należy ustawić opcję OFF. 6.4 Factory Reset ustawienia domyślne Aby wprowadzić ustawienia domyślne, zaznacz YES i zatwierdź przyciskiem ENTER

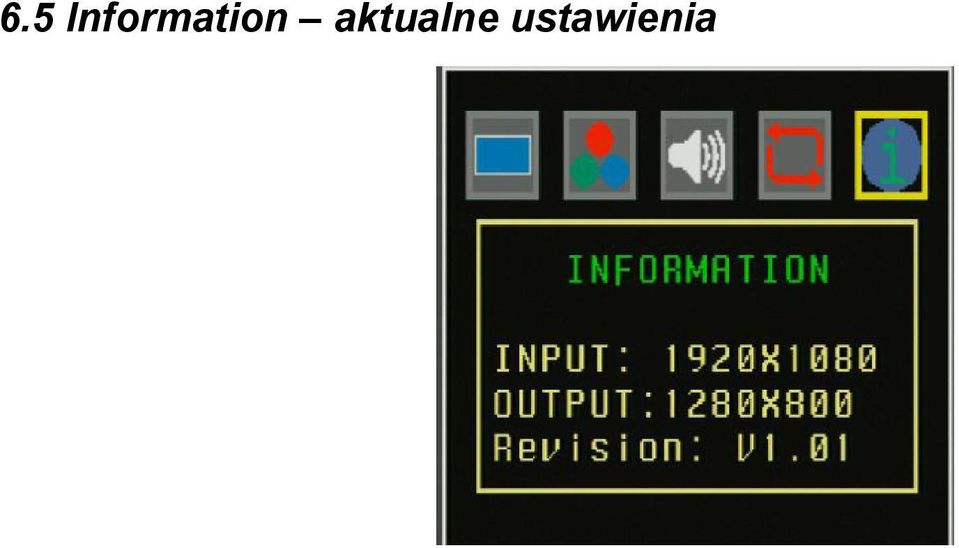

8 6.5 Information aktualne ustawienia

9 7. Podłączenie i instalacja

10 7. Specyfikacja techniczna Standard SMPTE 425M Level A&B, 424M, 292M, 259M-C Przepływność Gb/s, 2.970/1.001 Gb/s, Gb/s, 1.485/1.001 Gb/s, 270Mb/s Wejście 1 x BNC (SD/HD/3G-SDI) Wyjście 1 x BNC (SD/HD/3G-SDI),1 x D-Sub 15-pin, 1 x Coaxial (cyfrowe audio), 2 x RCA (analog audio) Sygnał na wyjściu VGA VGA ~ WUXGA, 480p ~ 1080p Sygnał SDI SD-SDI: SMPTE 259M-C, 270 Mbit / s HD-SDI: SMPTE 292M, 1,485 & 1.485/1.001 Gbit / s 3G-SDI: SMPTE 424M/425M-AB, 2,970 & 2.970/1.001 Gbit / s Ochrona ESD ± 8 kv (Air-gap discharge) ± 4 kv (Contact discharge) 5 V/2.6 DC (USA / UE standardy CE / FCC / UL certyfikat) Zasilanie Długość kabla SDI 3G/HD/SD-SDI do 100/200/300 metrów Pobór mocy 9.3 W Temperatura pracy 0 º C ~ 40 º C Temperatura przechowywania -20 º C ~ 60 ºC Wilgotność względna 20 ~ 90% RH (bez kondensacji)
