1 Bezreakcyjne Elektryczne Narzędzie Dokręcające Oszczędność przy Serwisowaniu Pełne Dane o Skręceniach Wskaźnik jakości Zwiększa Produktywność Bezreakcyjne More Than Productivity

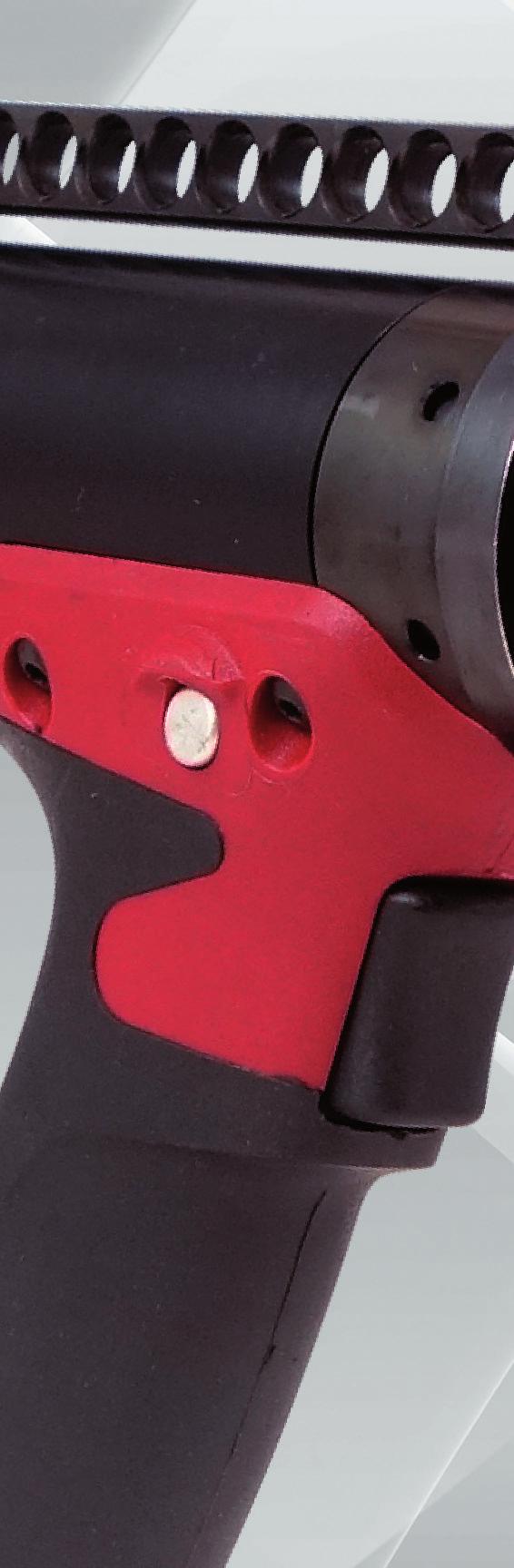

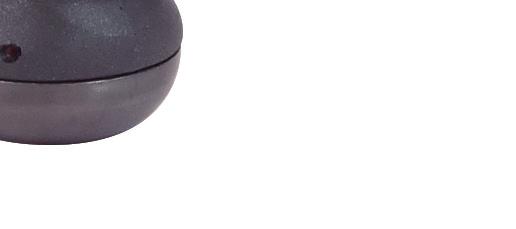

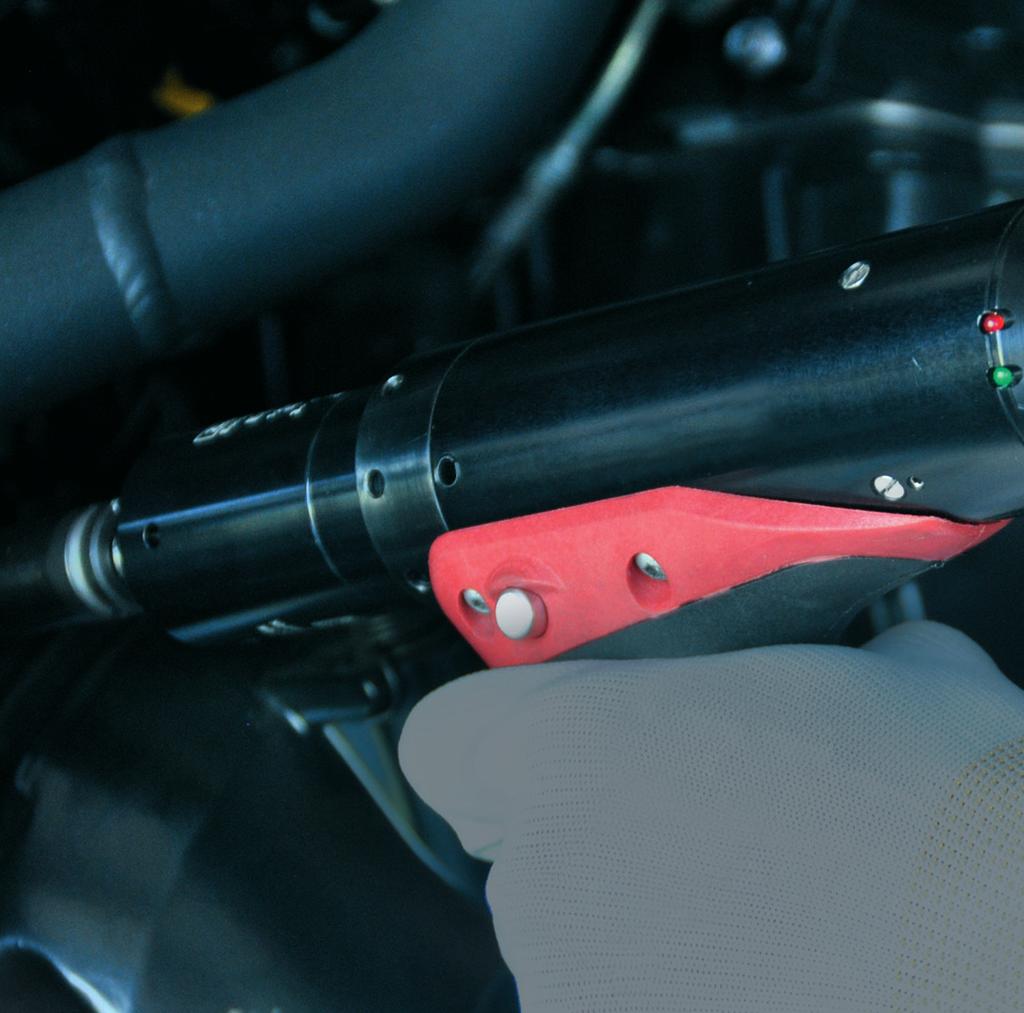

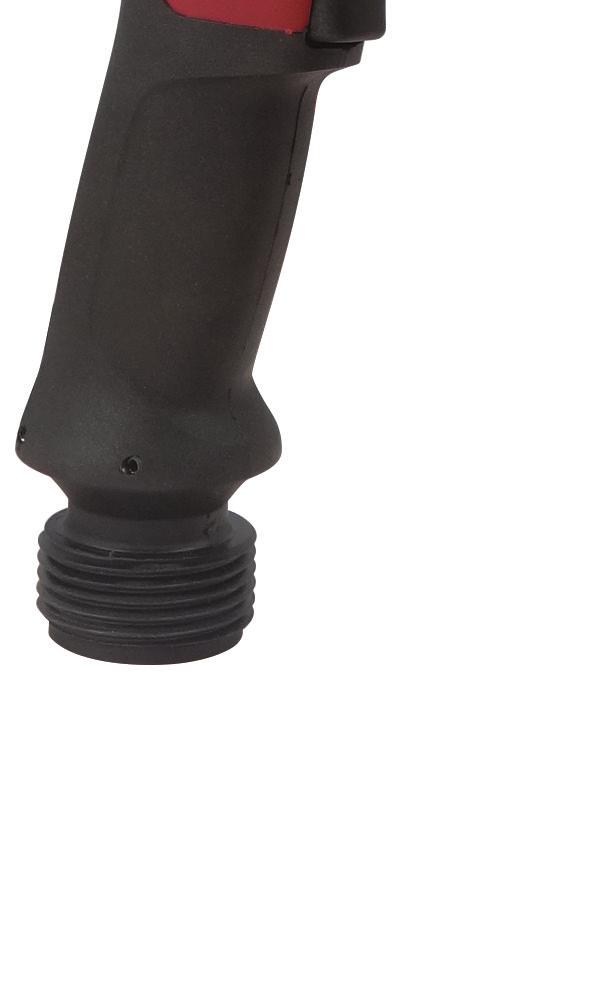

2 E-PULSE Szybka funkcja E-PULSES niewymagająca dodatkowego orientacja 6 kabel dwupozycyjny raportowania LED Silnik bezszczotkowy ergonom uchwyt desoutter.info/elrt 2

3 działania ze strony operatora wielopozycyjny uchwyt do podwieszania Zwiększa Produktywność Czas taktu = 1 sek/śrubę Point and shoot - Pistol type is 30% faster to find bolt location Długa żywotność skrzyni biegów Komfort operatora Nie wymaga dodatkowego działania ze strony operatora Jednoręczna obsługa narzedzia, Jednoręczna obsługa śruby Wspólne jakości Mniejsza rozpiętość Większa i bardziej spójna siła docisku Technologia przetwornikowa Zmniejszanie kosztów utrzymania Jednostka bez oleju Kalibracja narzędzia raz w roku Przyjazny dla środowiska iczny Redukcja emisji CO2 Czysty warsztat - bez oleju w powietrzu koszt energii 10 razy mniej niż System pneumatyczny 3

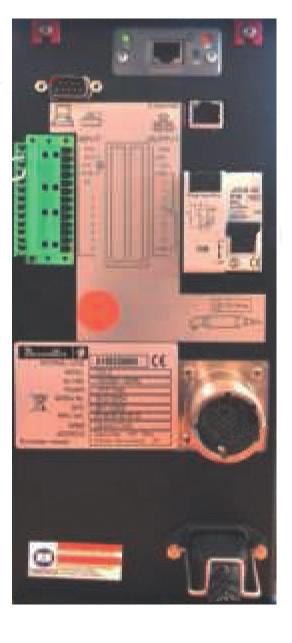

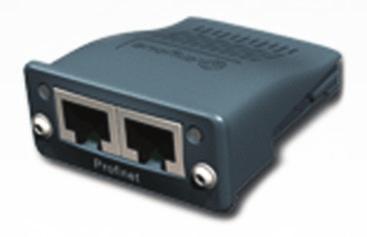

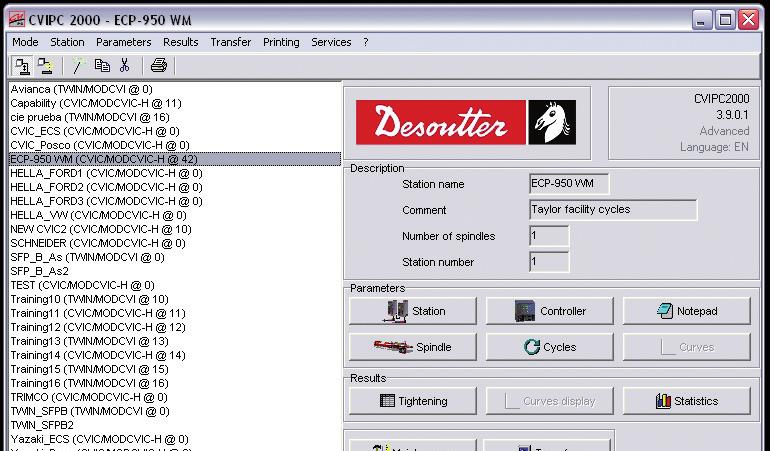

4 pełna identyfikowalność Oprogramowanie do programowania i gromadzenia danych >> ŁATWA INTEGRACJA Software Over Ethernet CVIPC 2000 CVI NET WEB Toolsnet Protokół otwarty Desoutter protokół >> KOMPLETNE ROZWIĄZANIE W ZAKRESIE PODŁĄCZANIA Opcjonalny moduł Fieldbus Złącze RS232 - Kod kreskowy - CVI PC Raporty z wynikami Port I/O - 7 wejść - 8 wyjść Wyłącznik bezpieczeństwa kat.2 poziom D Port Ethernet 8 gniazd CVIPC 2000 CVINET Inne Adres IP sieci Ethernet Profinet Profibus DP Wyłącznik GFI Złącze do narzędzi Narzędzia ręczne lub trzpienie z zabezpieczoną pozycją Automatyczne przełączanie podstawowe zasilanie V 4 Protokoły Fieldbus Sieć urządzeń CC-Link RS 232C Czytnik kodu kreskowego Wyniki po każdym dokręceniu OK/NOK

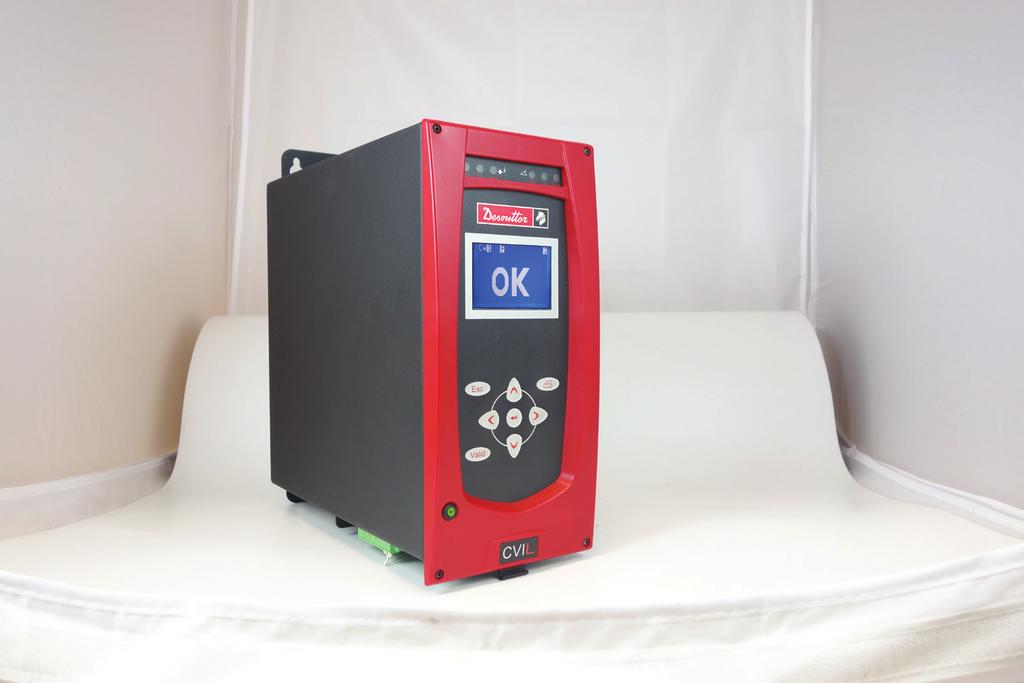

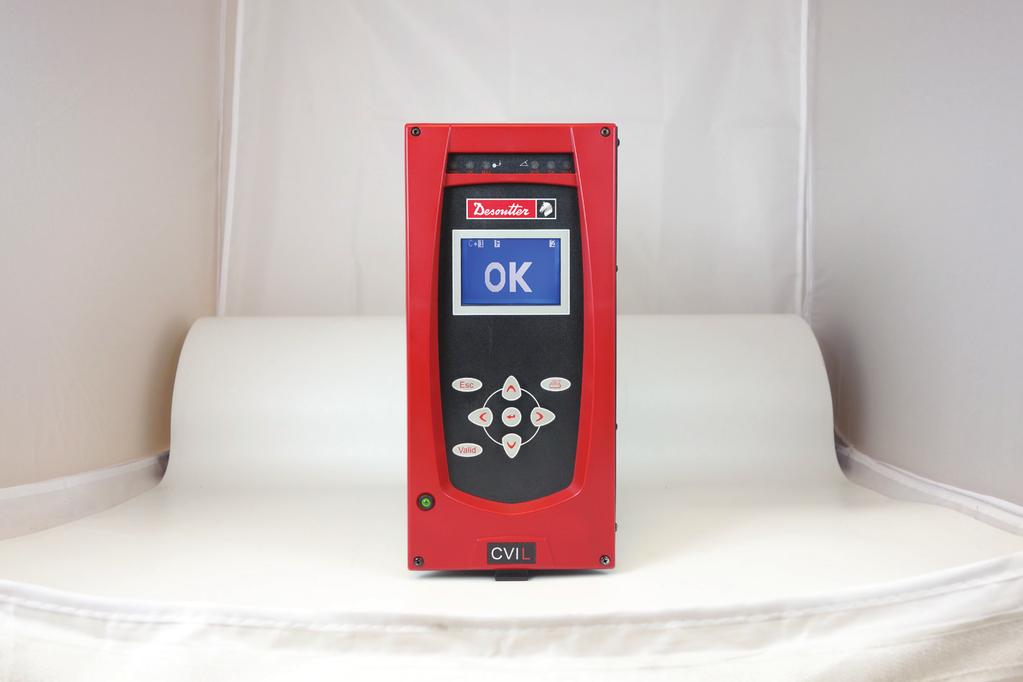

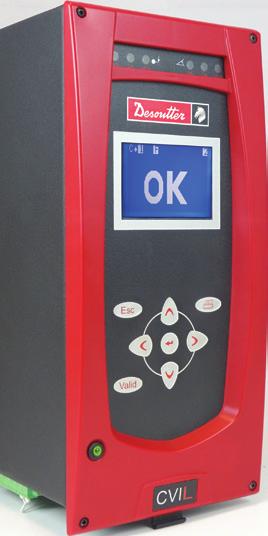

5 Kontroller - CVIL II PRZEWÓD ZASILAJĄCY do zamówienia z kontrolerem WTYCZKA OPIS PART NO. A Brytyjski B Chiński C Europejski D Amerykańska A B C D >> MODEL KONTROLERA ZUŻYCIE (PRĄD) SIEĆ ZASILAJĄCA ZASILANIE SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ MASA 115 V 230 V 50 / 60 Hertz mm in mm in mm in kg lb. CVIL II A 2A 1 faza Kontrola momentu obrotowego Kontrola momentu obrotowego + monitorowanie kąta Odkręcanie ekspozytor pulsu Tryb pulsacyjny ELRT Strategia dokręcania FUNKCJE CVIL II Funkcje ogólne Liczba cykli 50 Liczba faz 15 Liczba serii 999 Odczyt kodu kreskowego (wybór cyklu) Łączność zewnętrzna Wejścia Wyjścia Port RS232 7 (opto) 8 (przekaźnik) Programowanie Funkcje zaawansowane Ethernet RJ45 (8 gniazd) CVIPC 2000 CVI NET Protokół otwarty itp. Protokoły Fieldbus Moduł opcjonalny Konserwacja Dostęp do parametrów pamięci wszystkich narzędzi Autotest całego systemu Kalibracja narzędzia (w trybie kontrolnym) Ekran LCD i klawiatura Oprogramowanie CVIPC Wyniki dokręcania Dioda stanu momentu obrotowego: Niski, OK, Wysoki Dioda stanu kąta: Niski, OK, Wysoki Moment obrotowy+kąt+data+godzina+r aport Do Ilość krzywych (zgodne z OK i NOK) 10 5

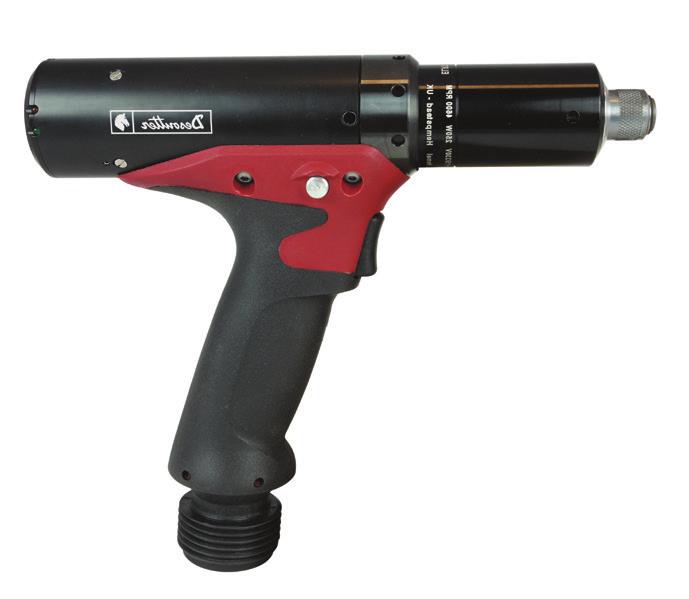

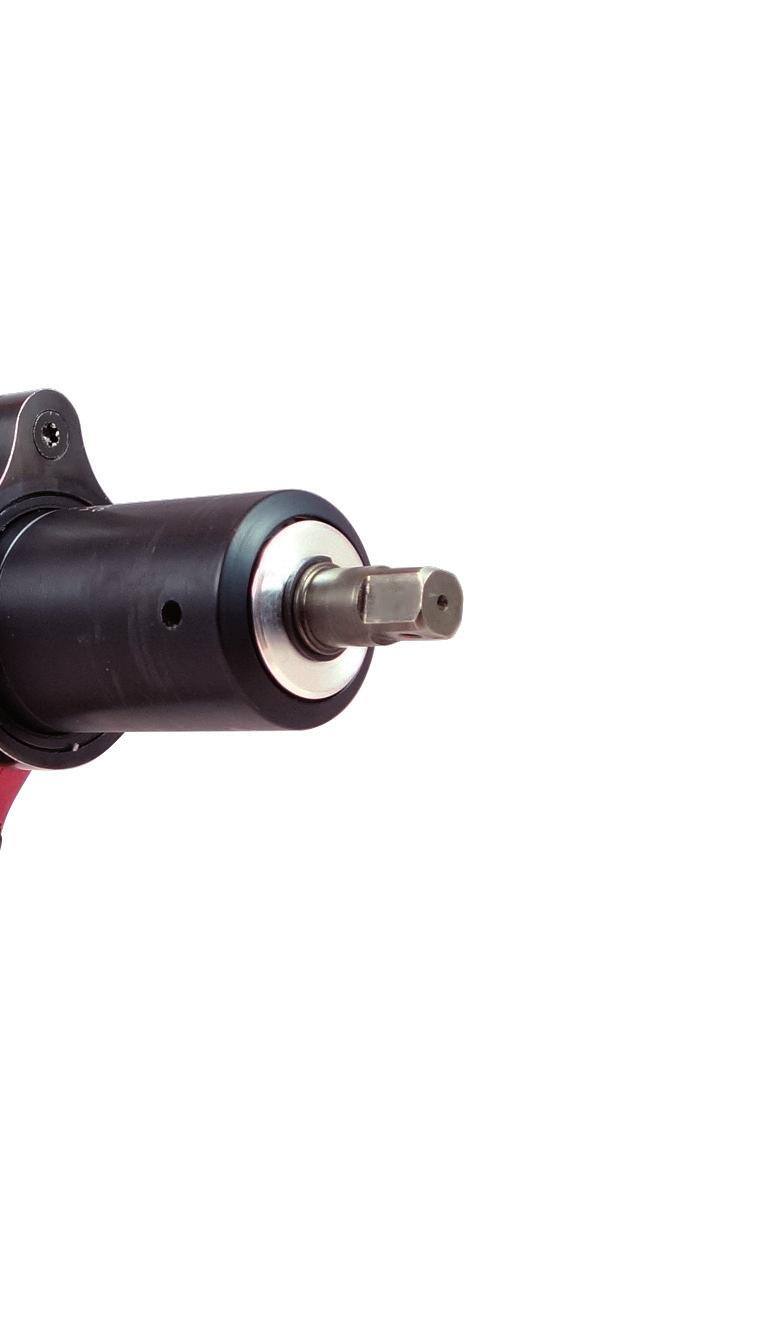

6 E-PULSE A C E B D F RYSU- NEK NARZĘDZIE RODZAJ WYJŚCIA OUTPUT RETAINING TYPE MOMENT OBROTOWY MN MAX MN MAX PREDKOŚĆ MAKSY- MALNA DŁUGOŚĆ WAGA DOŁĄCZONY PRZEWÓD in. Nm Nm ft.lb ft.lb rpm mm in. kg in. A ELRT025-P S Sq. 3/8 otwór przelotowy N/A B ELRT025-P4600-4Q Hex.1/4 szybkozłączka N/A C ELRT025T-10S-5 Sq 3/8 otwór przelotowy metrów C ELRT25T-10S-1 Sq 3/8 otwór przelotowy metr D ELRT25T-4Q-5 Hex.1/4 szybkozłączka metrów D ELRT25T-4Q-1 Hex.1/4 szybkozłączka metr E ELRT045-P S Sq 3/8 otwór przelotowy N/A F ELRT045T-10S-5 Sq 3/8 otwór przelotowy metrów F ELRT045T-10S-1 Sq 3/8 otwór przelotowy metr DŁUGOŚĆ KABLA 5M (16FT) 10M (32.8FT) 15M (49.2FT) 20M (65.6FT) 25M (82FT) 30M (98T) Cienki przewód Przedłużacz przystosowany do dużych obciążeń * *Proszę o kontakt z llokalnym Desoutter kiedy jest używany kabel E-pulse z 30 metrowym kablem przedlużeniowym 6

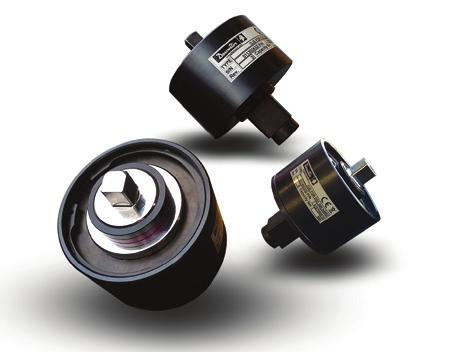

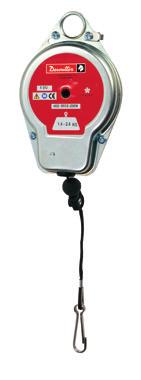

7 E-PULSE DOŁĄCZONE AKCESORIA NUMER CZĘŚCI POZYCJA ELRT25 STANDARD ELRT45 STANDARD ELRT25 TOP CABLE ELRT45 TOP CABLE 1 Hak zawieszeniowy N/A N/A 2 Plastikowa osłona Uchwyt obrotowy wielopozycyjny N/A N/A Osłona ochronna na uchwyt podwieszany N/A N/A DODATKOWE AKCESORIA NUMER CZĘŚCI POZYCJA ELRT25 STANDARD ELRT45 STANDARD ELRT25 TOP CABLE ELRT45 TOP CABLE 5 Stabilizator zawieszenia śrub Kabura na narzędzie Gniazdo napędu tulejowego patrz katalog akcesoriów Zalecane urządzenia pomiarowe momentu obrotowego KONTROLERA ZASIĘG KĄT NAPĘD WŁĄCZNIE Z ZAPADKĄ DŁUGOŚĆ MASA Nm ft Ib mm in. in mm in. kg Ib Delta Wrench 30-A x x0.47 3/ Delta Wrench 150-A x x0.71 1/ Delta Wrench 150-A Short x x0.71 1/ KONTROLERA ZAKRES MOMENTU WYJŚCIE DRT5 Nm ft lb in. DRT 5 Sq Sq 3/8' DRT 5 Sq Sq 3/8' PRZEWÓD TYP PRZEWODU 2m (78.7 ) długi kabel przetwornika Cyfrowy 10 pinów 2m (78.7 ) długi zwijany kabel przetwornika Cyfrowy 10 pinów 5m (196.8 ) długi kabel przetwornika Cyfrowy 10 pinów OPROGRAMOWANIE DeltaQC 1 stanowisko Delta QC 5 stanowisk Delta QC 1 stanowisko rozszerzone Delta QC 5 stanowisk rozszerzonych URZĄDZENIE WYMAGANE ZASILANIA WYMIARY MASA CYKL ŻYCIA BATERII ŁADOWARKA GŁĘBOKOŚĆ SZEROKOŚĆ WYSOKOŚĆ Godzin Volt mm in. mm in. mm in. kg lb Delta 6D / Delta 7D / PRZEWÓD ZAKRES MOMENTU WYJŚCIE KOLOR MASA Nm ft lb in in inside outside kg lb DJS for DST 30 soft /4 3/8 Blue Yellow DJS for DST 30 hard /4 3/8 Blue Black DJS for DST 80 soft /2 Purple Yellow DJS for DST 80 hard /2 Purple Black
