1 Karta charakterystyki online DUSTHUNTER T50

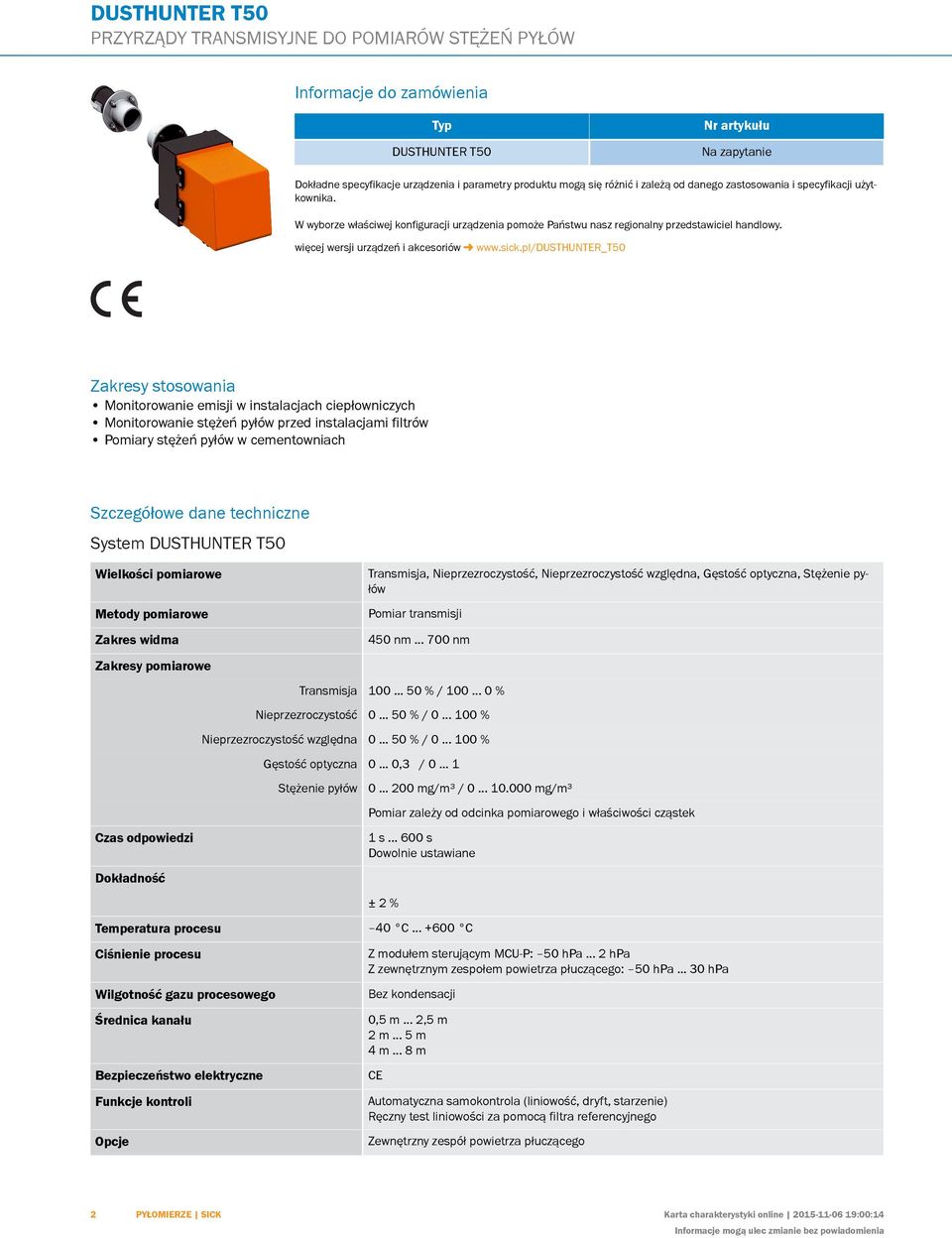

2 A B C D E F H I J K L M N O P Q R S T Informacje do zamówienia Typ DUSTHUNTER T50 Nr artykułu Na zapytanie Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika. W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy. więcej wersji urządzeń i akcesoriów Zakresy stosowania Monitorowanie emisji w instalacjach ciepłowniczych Monitorowanie stężeń pyłów przed instalacjami filtrów Pomiary stężeń pyłów w cementowniach Szczegółowe dane techniczne System DUSTHUNTER T50 Wielkości pomiarowe Metody pomiarowe Zakres widma Zakresy pomiarowe Czas odpowiedzi Dokładność Transmisja, Nieprzezroczystość, Nieprzezroczystość względna, Gęstość optyczna, Stężenie pyłów Pomiar transmisji 450 nm nm Transmisja % / % Nieprzezroczystość % / % Nieprzezroczystość względna % / % Gęstość optyczna ,3 / Stężenie pyłów mg/m³ / mg/m³ Pomiar zależy od odcinka pomiarowego i właściwości cząstek 1 s s Dowolnie ustawiane ± 2 % Temperatura procesu 40 C C Ciśnienie procesu Wilgotność gazu procesowego Średnica kanału Bezpieczeństwo elektryczne Funkcje kontroli Opcje Z modułem sterującym MCU-P: 50 hpa... 2 hpa Z zewnętrznym zespołem powietrza płuczącego: 50 hpa hpa Bez kondensacji 0,5 m... 2,5 m 2 m... 5 m 4 m... 8 m CE Automatyczna samokontrola (liniowość, dryft, starzenie) Ręczny test liniowości za pomocą filtra referencyjnego Zewnętrzny zespół powietrza płuczącego 2 PYŁOMIERZE SICK Karta charakterystyki online :00:14 Informacje mogą ulec zmianie bez powiadomienia

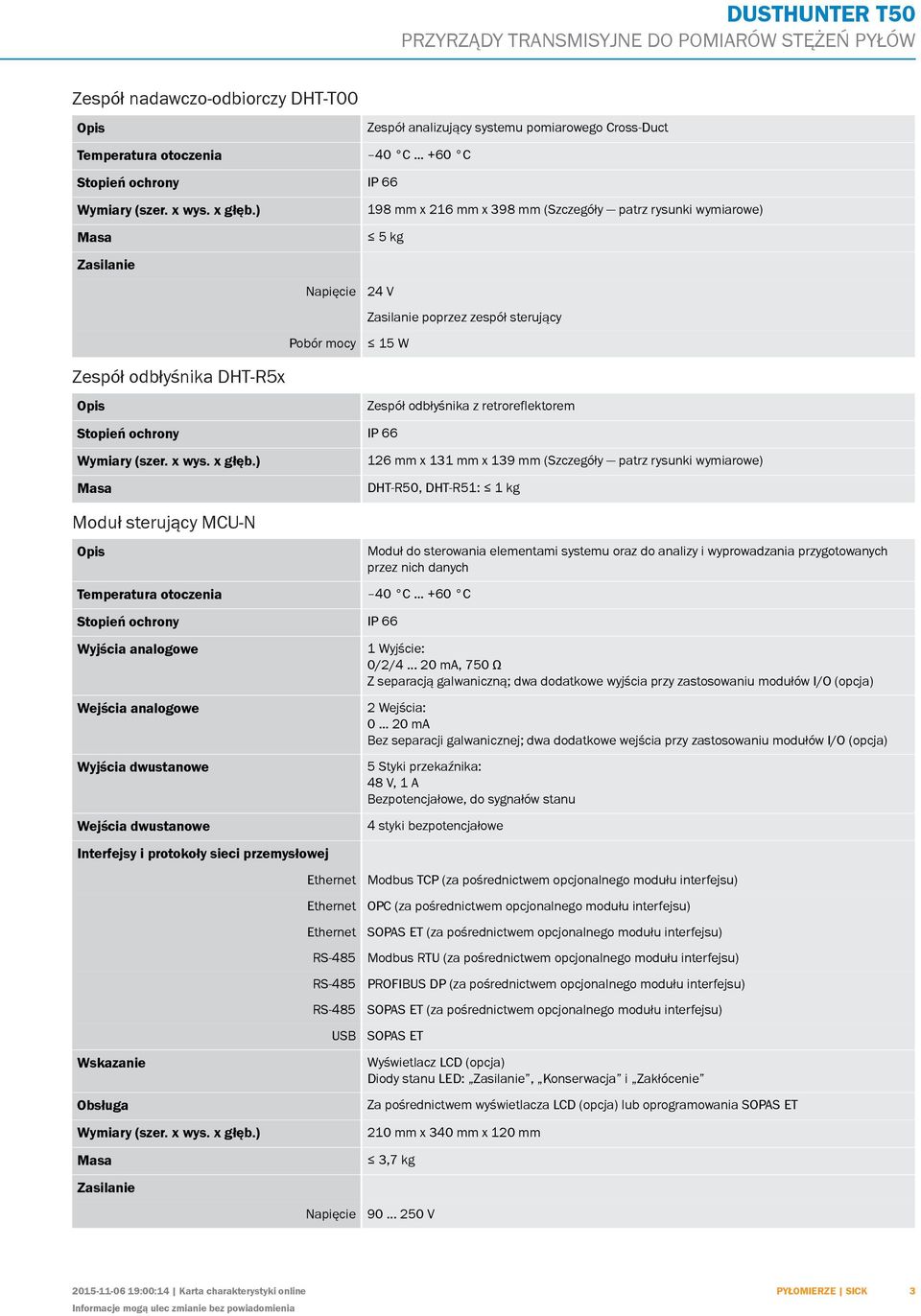

3 Zespół nadawczo-odbiorczy DHT-T00 Temperatura otoczenia 40 C C Stopień ochrony IP 66 Zasilanie Zespół odbłyśnika DHT-R5x Napięcie Pobór mocy Zespół analizujący systemu pomiarowego Cross-Duct 198 mm x 216 mm x 398 mm (Szczegóły patrz rysunki wymiarowe) 5 kg 24 V Zasilanie poprzez zespół sterujący 15 W Stopień ochrony IP 66 Moduł sterujący MCU-N Zespół odbłyśnika z retroreflektorem 126 mm x 131 mm x 139 mm (Szczegóły patrz rysunki wymiarowe) DHT-R50, DHT-R51: 1 kg Temperatura otoczenia 40 C C Stopień ochrony IP 66 Wyjścia analogowe Wejścia analogowe Wyjścia dwustanowe Wejścia dwustanowe Interfejsy i protokoły sieci przemysłowej Wskazanie Obsługa Zasilanie USB Napięcie Moduł do sterowania elementami systemu oraz do analizy i wyprowadzania przygotowanych przez nich danych 1 Wyjście: 0/2/ ma, 750 Ω Z separacją galwaniczną; dwa dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja) 2 Wejścia: ma Bez separacji galwanicznej; dwa dodatkowe wejścia przy zastosowaniu modułów I/O (opcja) 5 Styki przekaźnika: 48 V, 1 A Bezpotencjałowe, do sygnałów stanu 4 styki bezpotencjałowe Modbus TCP (za pośrednictwem opcjonalnego modułu interfejsu) OPC (za pośrednictwem opcjonalnego modułu interfejsu) SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu) Modbus RTU (za pośrednictwem opcjonalnego modułu interfejsu) PROFIBUS DP (za pośrednictwem opcjonalnego modułu interfejsu) SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu) SOPAS ET Wyświetlacz LCD (opcja) Diody stanu LED: Zasilanie, Konserwacja i Zakłócenie Za pośrednictwem wyświetlacza LCD (opcja) lub oprogramowania SOPAS ET 210 mm x 340 mm x 120 mm 3,7 kg V :00:14 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia PYŁOMIERZE SICK 3

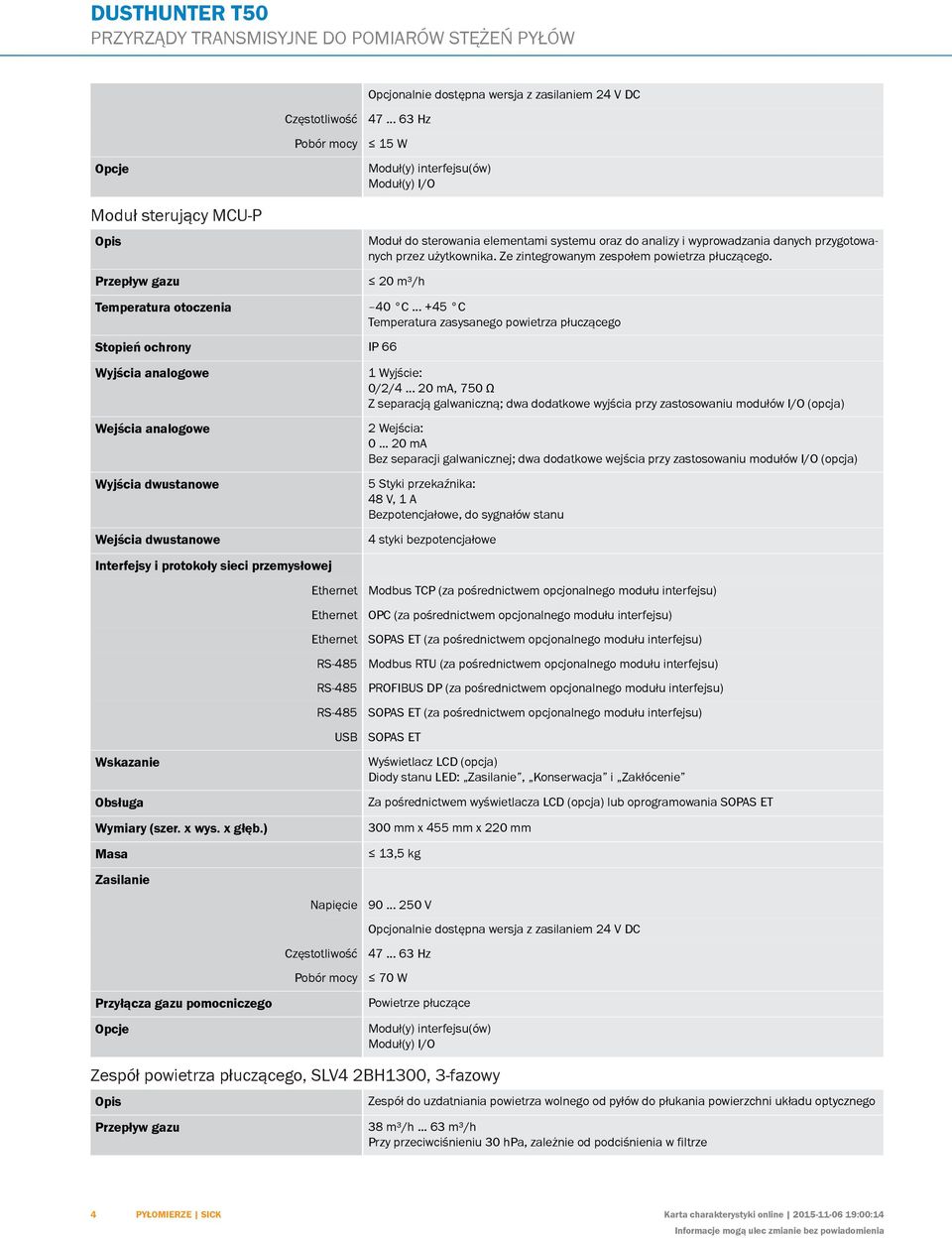

4 A B C D E F H I J K L M N O P Q R S T Opcje Moduł sterujący MCU-P Przepływ gazu Częstotliwość Pobór mocy Opcjonalnie dostępna wersja z zasilaniem 24 V DC Hz 15 W Moduł(y) interfejsu(ów) Moduł(y) I/O Moduł do sterowania elementami systemu oraz do analizy i wyprowadzania danych przygotowanych przez użytkownika. Ze zintegrowanym zespołem powietrza płuczącego. 20 m³/h Temperatura otoczenia 40 C C Temperatura zasysanego powietrza płuczącego Stopień ochrony IP 66 Wyjścia analogowe Wejścia analogowe Wyjścia dwustanowe Wejścia dwustanowe Interfejsy i protokoły sieci przemysłowej Wskazanie Obsługa Zasilanie Przyłącza gazu pomocniczego Opcje USB Napięcie Częstotliwość Pobór mocy 1 Wyjście: 0/2/ ma, 750 Ω Z separacją galwaniczną; dwa dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja) 2 Wejścia: ma Bez separacji galwanicznej; dwa dodatkowe wejścia przy zastosowaniu modułów I/O (opcja) 5 Styki przekaźnika: 48 V, 1 A Bezpotencjałowe, do sygnałów stanu 4 styki bezpotencjałowe Modbus TCP (za pośrednictwem opcjonalnego modułu interfejsu) OPC (za pośrednictwem opcjonalnego modułu interfejsu) SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu) Modbus RTU (za pośrednictwem opcjonalnego modułu interfejsu) PROFIBUS DP (za pośrednictwem opcjonalnego modułu interfejsu) SOPAS ET (za pośrednictwem opcjonalnego modułu interfejsu) SOPAS ET Wyświetlacz LCD (opcja) Diody stanu LED: Zasilanie, Konserwacja i Zakłócenie Za pośrednictwem wyświetlacza LCD (opcja) lub oprogramowania SOPAS ET 300 mm x 455 mm x 220 mm 13,5 kg V Opcjonalnie dostępna wersja z zasilaniem 24 V DC Hz 70 W Powietrze płuczące Moduł(y) interfejsu(ów) Moduł(y) I/O Zespół powietrza płuczącego, SLV4 2BH1300, 3-fazowy Przepływ gazu Zespół do uzdatniania powietrza wolnego od pyłów do płukania powierzchni układu optycznego 38 m³/h m³/h Przy przeciwciśnieniu 30 hpa, zależnie od podciśnienia w filtrze 4 PYŁOMIERZE SICK Karta charakterystyki online :00:14 Informacje mogą ulec zmianie bez powiadomienia

5 65 (2.56) DUSTHUNTER T50 Temperatura otoczenia 20 C C Stopień ochrony IP mm x 550 mm x 258 mm (Szczegóły patrz rysunki wymiarowe) 18 kg Zasilanie Prąd trójfazowy 3-fazowy, Δ: V, 50 Hz, 2,6 A, 350 W 3-fazowy, Δ: V, 60 Hz, 2,3 A, 450 W 3-fazowy, Y: V, 50 Hz, 1,5 A, 350 W 3-fazowy, Y: V, 60 Hz, 1,3 A, 450 W Przyłącza gazu pomocniczego Funkcje kontroli Wbudowane elementy Powietrze płuczące: 40 mm Czujnik podciśnienia (punkt przełączania 35 hpa) Dwustopniowy filtr powietrza, typ Europiclon, zdolność zatrzymywania pyłu 200 g Rysunki wymiarowe (Wymiary w mm) Zespół nadawczo-odbiorczy DHT-T (15.67) 90 (3.54) 370 (14.57) 278 (10.94) Ø 11 (0.43) Ø 126 (4.96) Ø 100 (3.94) 216 (8.50) 175 (6.89) 5 (0.20) 85 (3.35) 136 (3.35) 324 (12.76) Ø 60 (2.36) 198 (7.80) 180 (7.09) 170 (6.69) :00:14 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia PYŁOMIERZE SICK 5

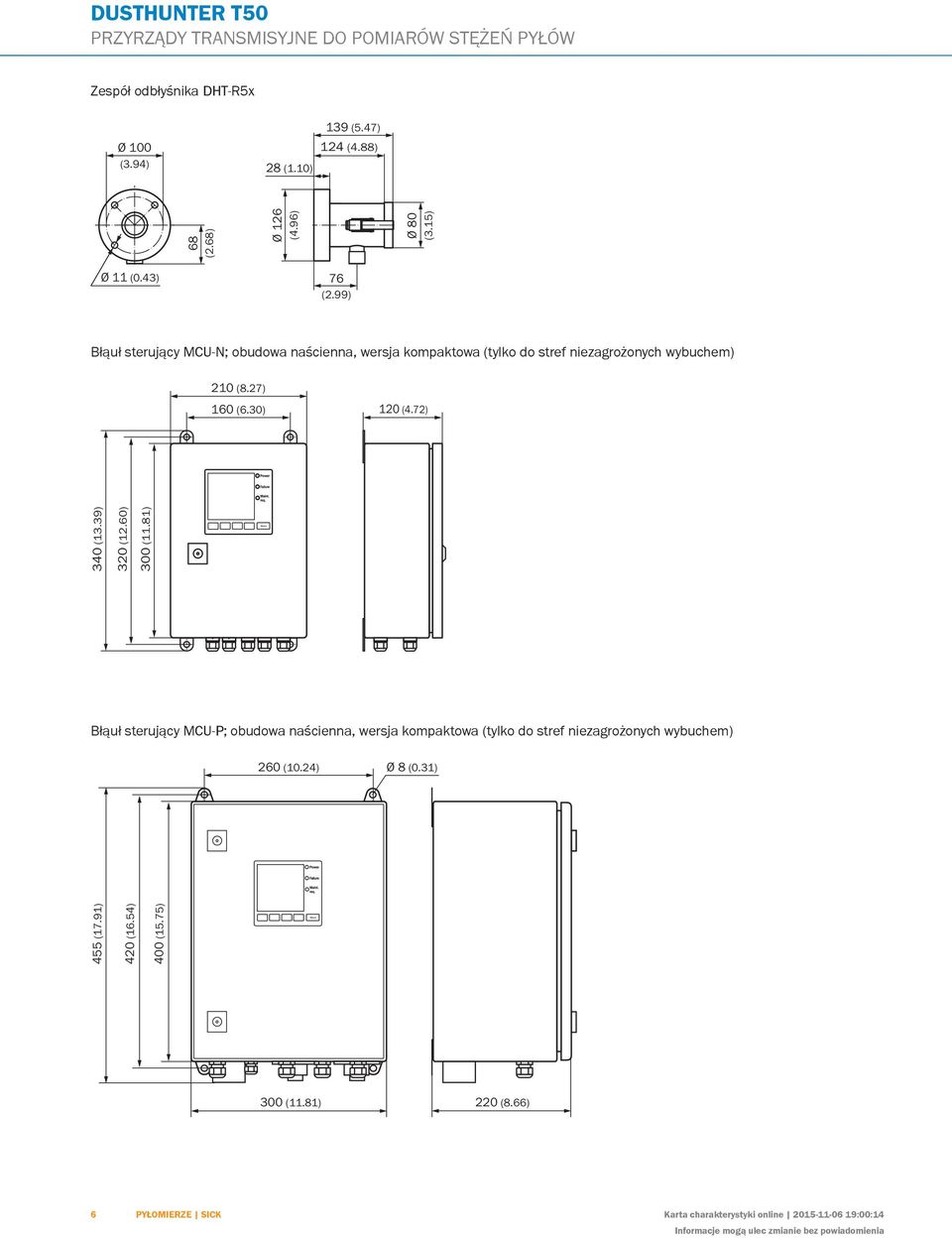

6 68 (2.68) Meas Ø 126 (4.96) Meas Ø 80 (3.15) DUSTHUNTER T50 A B C D E F Zespół odbłyśnika DHT-R5x Ø 100 (3.94) Ø 11 (0.43) 28 (1.10) 139 (5.47) 124 (4.88) 76 (2.99) Błąuł sterujący MCU-N; obudowa naścienna, wersja kompaktowa (tylko do stref niezagrożonych wybuchem) 210 (8.27) 160 (6.30) 120 (4.72) H I J K L M N O P Q R S T 340 (13.39) 320 (12.60) 300 (11.81) Błąuł sterujący MCU-P; obudowa naścienna, wersja kompaktowa (tylko do stref niezagrożonych wybuchem) 260 (10.24) Ø 8 (0.31) 455 (17.91) 420 (16.54) 400 (15.75) 300 (11.81) 220 (8.66) 6 PYŁOMIERZE SICK Karta charakterystyki online :00:14 Informacje mogą ulec zmianie bez powiadomienia

7 Kołnierz montażowy, d i =70,2 mm M10 76 (2.99) 70.2 (2.76) M (3.94) 130 (5.12) L = 130/240/500 (5.12/9.45/19.69) Zespół powietrza przepłukującego SLV4-2, 2BH1300 Ø 10 (0.39) 550 (21.65) 470 (18.50) 40 (1.57) (18.50) 128 (5.04) (1.57) 550 (21.65) 258 (10.16) :00:14 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia PYŁOMIERZE SICK 7

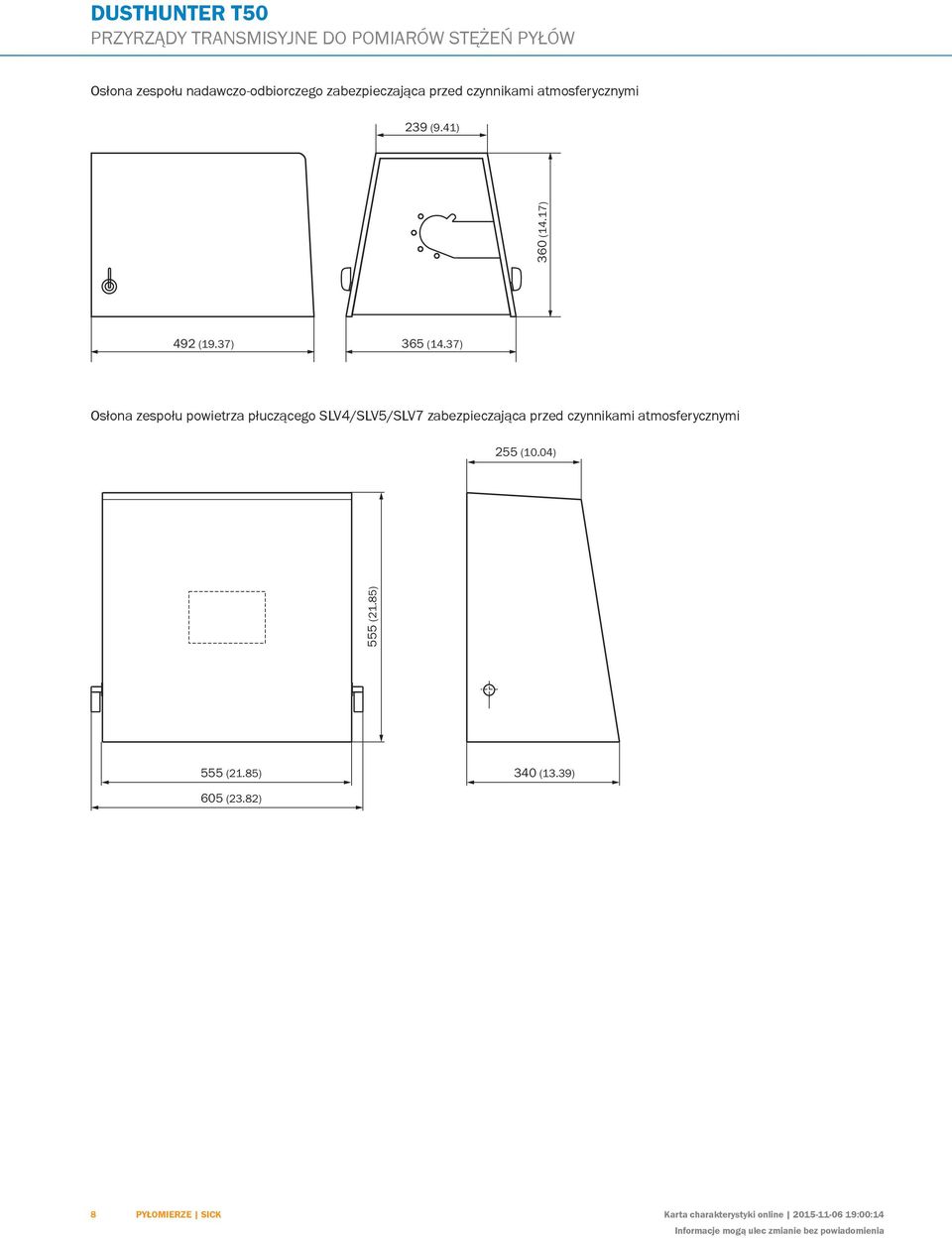

8 A B C D E F Osłona zespołu nadawczo-odbiorczego zabezpieczająca przed czynnikami atmosferycznymi 239 (9.41) 492 (19.37) 365 (14.37) Osłona zespołu powietrza płuczącego SLV4/SLV5/SLV7 zabezpieczająca przed czynnikami atmosferycznymi 360 (14.17) 255 (10.04) H I J K L M N O P Q R S T 555 (21.85) 555 (21.85) 340 (13.39) 605 (23.82) 8 PYŁOMIERZE SICK Karta charakterystyki online :00:14 Informacje mogą ulec zmianie bez powiadomienia
