Tensor ES i Power Focus 600. Przejście na narzędzia elektryczne jest proste - po prostu działa!

Transkrypt

1 Tensor ES i Power Focus 600 Przejście na narzędzia elektryczne jest proste - po prostu działa!

2 Przejście na narzędzia elektryczne jest proste! Tensor ES z systemem Power Focus 600 oraz nową, supernowoczesną strategią TurboTight, przenosi produktywność na całkowicie nowy poziom w narzędziach elektrycznych. Ustawianie i używanie systemu elektrycznego nigdy nie było tak proste. Co więcej, poprzez rezygnację z narzędzi pneumatycznych możecie zmniejszyć zapotrzebowanie i zużycie energii aż do 85%. To niewiarygodne, ale prawdziwe my nazywamy to łatwą transformacją! Czy te czynniki są ważne dla Waszych procesów montażu dla których jakość jest skrajnie ważna? Zdolność do poprawnego dokręcania połączeń: dla połączeń krytycznych jakości, dokładność skręcenia powinna zawierać się w 7,5% w sześć sigma. Oszczędne i wydajne stanowisko pracy. Dopasowana do potrzeb ergonomia. Zmniejszone zużycie energii. Jeśli tak - Tensor ES z Power Focus 600 jest dla Was idealnym rozwiązaniem! Cechy tego systemu przekładają się na zwiększoną jakość, wydajność, lepszą ergonomię i zapewniają bardziej zrównoważony proces. Naszym kluczowym celem jest spełnienie wymagań klienta w zakresie zwiększenia jakości dla procesów montażowych i zwiększenia całkowitej wartości produktów.

3 Mózg Pomyśl o systemie skręcania jak o istocie ludzkiej, gdzie mózg jest Inteligentnym Modułem Aplikacji (IAM). Ręka Narzędzie Tensor ES stanowi przedłużenie ramienia operatora. Serce Sterownik Power Focus 600 dostarcza mocy systemowi i można go porównać do serca.

4 Intelligent Application Module Mózg Intelligent Application Module (IAM) występuje w dwóch wersjach o różnych poziomach funkcjonalności: Joint Control (Kontrola Złącza) oraz Station Control (Kontrola Stanowiska). IAM zawiera software, wszystkie parametry konfiguracyjne i dane dotyczące procesów dokręcania. Prostota Ustaw pożądany moment dokręcający i rozpocznij dokręcanie - system zajmie się resztą. Rozbudowuj możliwości sterownika poprzez zwykłą zmianę IAM. Ekonomia i wydajność Mniej poprawek, złomowania i kosztów gwarancyjnych. Możliwość zmiany momentu daje możliwość wymiany do 16 narzędzi konwencjonalnych. Innowacyjna strategia TurboTight daje szybkość narzędzi pneumatycznych oraz dokładność i kontrolę narzędzi elektrycznych. Kontrola błędów Dzięki wykorzystaniu Station Control, płynna integracja z modułami zabezpieczającymi przed błędami pozwala na rozszerzenie operacji dokręcania w pierwszą stację kontroli jakości. Ergonomia Dzięki niskiej sile reakcyjnej oraz podobnym odczuciu jak przy użyciu narzędzi sprzęgłowych, dokręcanie z funkcją TurboTight jest przyjemnością dla operatora.

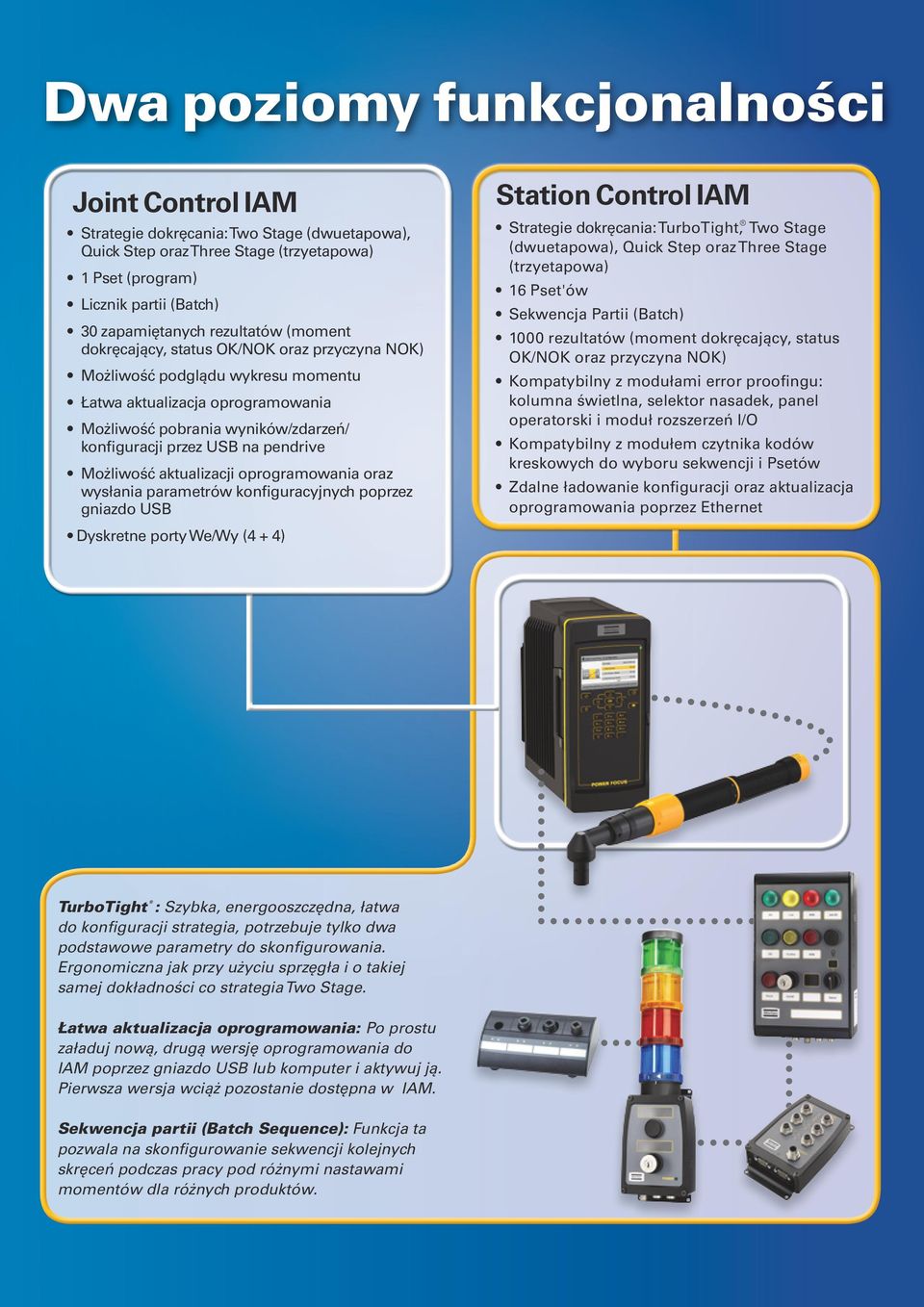

5 Dwa poziomy funkcjonalności Joint Control IAM Strategie dokręcania: Two Stage (dwuetapowa), Quick Step oraz Three Stage (trzyetapowa) 1 Pset (program) Licznik partii (Batch) 30 zapamiętanych rezultatów (moment dokręcający, status OK/NOK oraz przyczyna NOK) Możliwość podglądu wykresu momentu Łatwa aktualizacja oprogramowania Możliwość pobrania wyników/zdarzeń/ konfiguracji przez USB na pendrive Możliwość aktualizacji oprogramowania oraz wysłania parametrów konfiguracyjnych poprzez gniazdo USB Dyskretne porty We/Wy (4 + 4) Station Control IAM Strategie dokręcania: TurboTight, Two Stage (dwuetapowa), Quick Step oraz Three Stage (trzyetapowa) 16 Pset'ów Sekwencja Partii (Batch) 1000 rezultatów (moment dokręcający, status OK/NOK oraz przyczyna NOK) Kompatybilny z modułami error proofingu: kolumna świetlna, selektor nasadek, panel operatorski i moduł rozszerzeń I/O Kompatybilny z modułem czytnika kodów kreskowych do wyboru sekwencji i Psetów Zdalne ładowanie konfiguracji oraz aktualizacja oprogramowania poprzez Ethernet TurboTight : Szybka, energooszczędna, łatwa do konfiguracji strategia, potrzebuje tylko dwa podstawowe parametry do skonfigurowania. Ergonomiczna jak przy użyciu sprzęgła i o takiej samej dokładności co strategia Two Stage. Łatwa aktualizacja oprogramowania: Po prostu załaduj nową, drugą wersję oprogramowania do IAM poprzez gniazdo USB lub komputer i aktywuj ją. Pierwsza wersja wciąż pozostanie dostępna w IAM. Sekwencja partii (Batch Sequence): Funkcja ta pozwala na skonfigurowanie sekwencji kolejnych skręceń podczas pracy pod różnymi nastawami momentów dla różnych produktów.

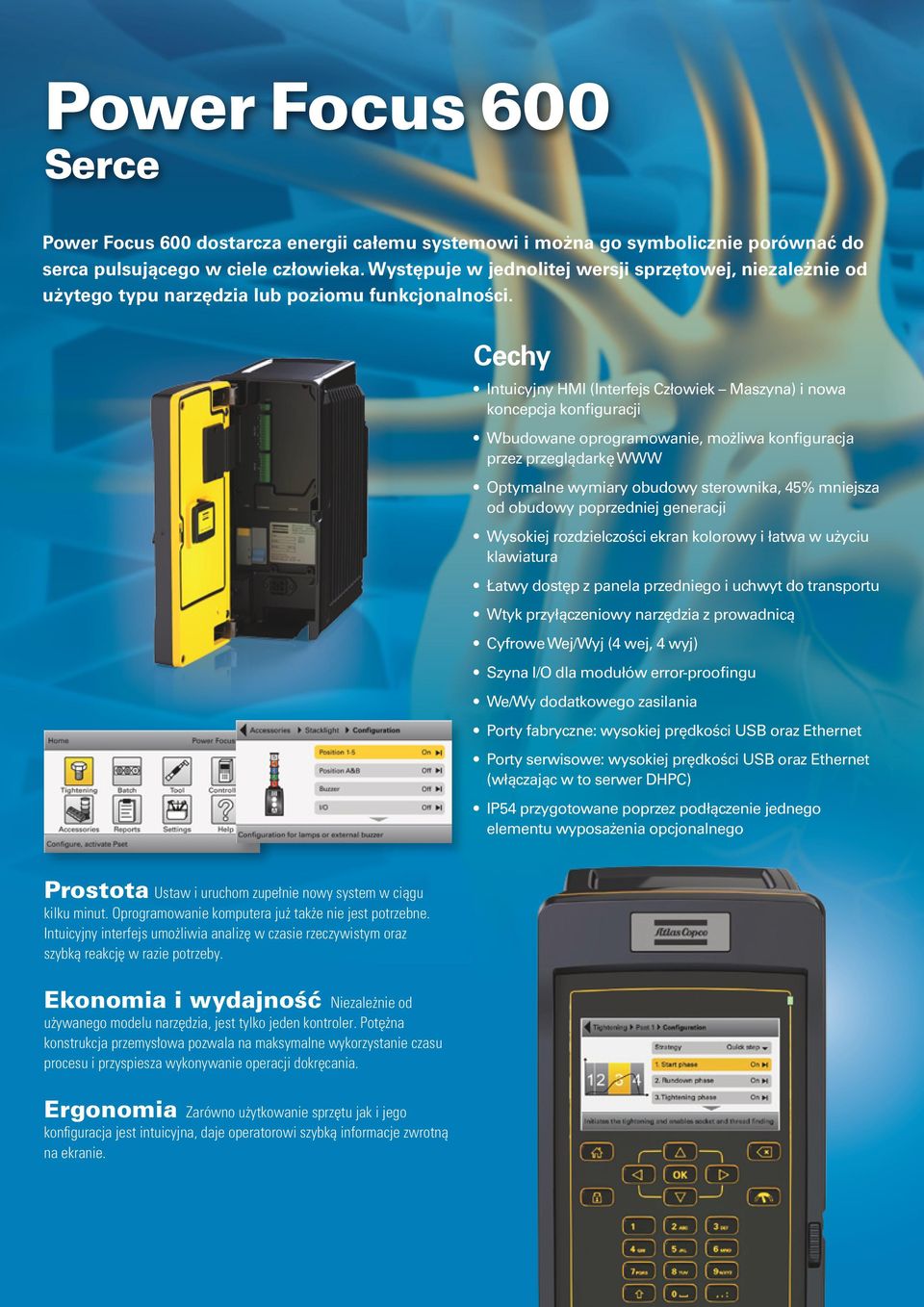

6 Power Focus 600 Serce Power Focus 600 dostarcza energii całemu systemowi i można go symbolicznie porównać do serca pulsującego w ciele człowieka. Występuje w jednolitej wersji sprzętowej, niezależnie od użytego typu narzędzia lub poziomu funkcjonalności. Cechy Intuicyjny HMI (Interfejs Człowiek Maszyna) i nowa koncepcja konfiguracji Wbudowane oprogramowanie, możliwa konfiguracja przez przeglądarkę WWW Optymalne wymiary obudowy sterownika, 45% mniejsza od obudowy poprzedniej generacji Wysokiej rozdzielczości ekran kolorowy i łatwa w użyciu klawiatura Łatwy dostęp z panela przedniego i uchwyt do transportu Wtyk przyłączeniowy narzędzia z prowadnicą Cyfrowe Wej/Wyj (4 wej, 4 wyj) Szyna I/O dla modułów error-proofingu We/Wy dodatkowego zasilania Porty fabryczne: wysokiej prędkości USB oraz Ethernet Porty serwisowe: wysokiej prędkości USB oraz Ethernet (włączając w to serwer DHPC) IP54 przygotowane poprzez podłączenie jednego elementu wyposażenia opcjonalnego Prostota Ustaw i uruchom zupełnie nowy system w ciągu kilku minut. Oprogramowanie komputera już także nie jest potrzebne. Intuicyjny interfejs umożliwia analizę w czasie rzeczywistym oraz szybką reakcję w razie potrzeby. Ekonomia i wydajność Niezależnie od używanego modelu narzędzia, jest tylko jeden kontroler. Potężna konstrukcja przemysłowa pozwala na maksymalne wykorzystanie czasu procesu i przyspiesza wykonywanie operacji dokręcania. Ergonomia Zarówno użytkowanie sprzętu jak i jego konfiguracja jest intuicyjna, daje operatorowi szybką informacje zwrotną na ekranie.

7 Tensor ES Ręka Narzędzie Tensor ES otrzymało prestiżową nagrodę Red Dot Award za konstrukcje. Seria sterowników Power Focus 6 została wyróżniona w konkursie Red Dot. Narzędzie Tensor ES stanowi przedłużenie ramienia operatora dając mu możliwość poprawnego skręcenia złącza w operacjach montażowych. Narzędzie dostępne jest jako kątowe i proste, o zakresach momentu od 2 do 100 Nm. Cechy Przetwornik momentu o dokładności +/- 7,5% Wytrzymała i szczelna obudowa, wykonana m.in. z monolitycznego korpusu z aluminium ekstrudowanego, zabezpieczającego wewnętrzne komponenty przed pyłami i olejem Nowy wytrzymały silnik o wyższych prędkościach obrotowych System o konstrukcji modułowej ze wspólnymi komponentami Wyjątkowo wyraźne diody statusów LED, widoczne w 360 Wymienialność narzędzia podczas pracy-hot Swap Prostota Brak konieczności dostrajania parametrów momentu dokręcającego. Te same nastawy Pset mogą być użyte niezależnie od charakterystyki połączenia. Ekonomia i wydajność Połączenie szybkiego silnika Tensor oraz mocnego sterownika pozwala używać narzędzia w mocno obciążonych aplikacjach. Możliwość wymiany narzędzi bez wyłączania sterownika także mają swój wkład w maksymalizację produktywności. Oszczędność energii Koniec z kompresorami oraz niewydajnymi i nieszczelnymi instalacjami powietrznymi. Narzędzia zasilane elektrycznie pozwalają na zmniejszenie zużywanej przez Was energii aż do 85% w porównaniu do narzędzi pneumatycznych! Kontrola błędów Przetwornik momentu dokręcającego oraz spiralne przekładnie kątowe pozwalają na uzyskanie dokładnych i jednolitych parametrów dokręcania, nie szacowanych! Oświetlenie LED pomaga operatorowi przyczynić się do zwiększenia wydajności procesu zmierzającego do generowania oszczędności. Ergonomia: Ergonomiczna budowa narzędzia zapewnia wygodne ułożenie w dłoniach i pozwala na jego intuicyjne użycie przez operatora. Tensor ES charakteryzuje także niski poziom szumów oraz wibracji.

8 Tensor ES Model Rozmiar kwadratu w calach Zakres momentów Szybkość Masa Długość Odległość CS in Nm ft lb r/min kg lb mm mm Wielowypust/zamocowanie Numer zamówieniowy Wkrętak kątowy z dźwignią startu ETV ES / ETV ES / ETV ES / Wkrętak prosty ETD ES21-02-I06-PS ETD ES21-04-I06-PS ETD ES21-07-I06-PS ETD ES21-12-I06-PS Klucz kątowy z dźwignią startu ETV ES / ETV ES / ETV ES / ETV ES / ETV ES / ETV ES / Klucz prosty ETD ES T25 3/ / ETD ES T25 3/ / ETD ES T25 3/ / ETD ES T25 1/ / Dla wszystkich modeli w tabeli deklarowany hałas i wibracje określane są wg. ISO oraz ISO i wynoszą: hałas <70 db(a), wibracje <2,5m/s 2. Kable do Tensor ES Model Numer zamówieniowy Kable okrągłe do narzędzi ES21 2 m kable m kable m kable m kable m kable m kable Kable płaskie do narzędzi ES61 3 m kable m kable m kable m kable m kable Kable przedłużające do wszystkich Tensor ES 3 m kable m kable m kable m kable m kable Sterownik, moduł IAM i moduły error-proofingu Model Numer zamówieniowy Sterownik i moduł IAM Power Focus IAM Joint Control (Kontrola Złącza) IAM Station Control (Kontrola Stanowiska) Moduły error-proofingu Kolumna świetlna ESL-04 standard Selektor 4 nasadek Selektor 8 nasadek Moduł rozszerzenia I/O otwarty Moduł rozszerzenia I/O zamknięty Panel Operatorski - zaawansowany Panel Operatorski - prosty CCEE 2013:1
