CVI II Przegląd. Sterowniki. Elastyczność. Łączność. Proces. Zarządzanie. Śledzenie procesu. Statystyki. Modułowość

Transkrypt

1 CVI II Przegląd Sterowniki Ten sam Sterownik dla narzędzi ręcznych i jednostek montaŝowych do zabudowy. Elastyczność Łączność Proces Zarządzanie Śledzenie procesu Statystyki Ekrany wyświetlające statystyki programu CVIPC2000 Modułowość Od najprostszych do najbardziej zaawansowanych zastosowań Łatwość programowaniaten sam sposób programowania dla wszystkich typów Sterowników. DuŜy ekran w Sterownikach typu CVI II oraz TWINCVI II z przyjaznym dla uŝytkownika systemem informowania. Elastyczność: Do 250 cykli, 20 faz w kaŝdym cyklu umoŝliwia łatwe ustawienie trybu pracy, od prostego programu dokręcania do złoŝonego sekwencyjnego procesu montaŝu. RóŜne moŝliwości programowania: Sterowniki mogą być programowane za pomocą wbudowanej klawiatury, przy pomocy komputera PC i oprogramowania CVIPC2000 lub poprzez sieć przemysłową z wykorzystaniem sterowników PLC. Oprogramowanie CVIPC2000 Oprogramowanie jest kompatybilne z systemem Microsoft Windows. Wszystkie sterowniki CP moŝna programować przy pomocy oprogramowania CVIPC2000. Jest to oprogramowanie przyjazne dla uŝytkownika i w sposób intuicyjny umoŝliwia programowanie, wyświetla wyniki, grafikę, statystyki itd. W przypadku zaawansowanej wersji sieciowej moŝna podłączyć maksymalnie 32 Sterowniki do portu RS422 i duŝo więcej przy zastosowaniu połączenia Ethernet. Sterowniki CVI II współpracują równieŝ z następującymi sieciami przemysłowymi: Ethernet, Modbus+, Profibus DP, DeviceNet, Interbus S (patrz strony 28-29). ISaGRAF TISaGRAF daje nam moŝliwość skorzystania z moŝliwości, jakie dają na Sterowniki PLC. Ten system kontroluje pracę lokalnej linii montaŝowej Opracowano wiele funkcji oprogramowania standardowego ISaGRAF: - SFP B: Steruje JEDNĄ sekwencją składającą się z kilku cykli. - SFP A: posiada wszystkie cechy SFP B, ale moŝna programować i wybierać z sieci lokalnej kilka róŝnych sekwencji, kodów kreskowych, etykiet elektronicznych określających dany element, Sterowników PLC itd. Dodatkowo moŝna wyświetlać interfejs HMI (Human/Machine Interface): Stan sekwencji (OK/NOK, ile wykonano / ile pozostało) Zdjęcia komponentów, które mają być montowane. - System pozycjonowania: PołoŜenie narzędzia jest wykrywane przez enkoder absolutny. Cykl danej sekwencji jest następnie automatycznie wybierany na podstawie połoŝenia narzędzia. Zapewnienie jakości DuŜa pamięć Sterownika zapewnia moŝliwość śledzenia procesu poprzez przywołanie wyników dokręcania: finalny moment, finalny kąt, wielkość momentu, kod kreskowy, krzywe dokręcania itd. Ilość wyników: Do (moment, kąt, data, czas, raport). Krzywe: 2 krzywe OK + 2 krzywe NOK na 1 Kanał. Statystyki Oprogramowanie statystyczne umoŝliwia nam uzyskanie tego typu kalkulacji dotyczących momentu lub kąta. Obliczenia są wykonywane w jednym z bieŝących standardów: (ISO, CNOMO, NF). Wyniki są dostępne bezpośrednio w Sterownikach CVI II oraz TWINCVI II: - Raport statystyczny CP, CPK, CAM. - Wyświetla schemat rozproszenia, histogram, średnią wartość, zakres, odchylenie standardowe. - Drukowanie pełnego raportu statystycznego. Modułowość Wszystkie Sterowniki są dostępne w wersji modułowej. Moduły moŝna instalować w szafach i mogą współpracować z wielowrzecionowymi jednostkami montaŝowymi. System MULTICVI moŝe współpracować maksymalnie z 32 wrzecionami. 12

2 Narzędzia elektryczne z wbudowanymi przetwornikami typu EB Jakość złącza Sygnały OK / NOK, wynik kaŝdego cyklu dokręcania zostaje wyświetlony w postaci napisu "akceptacja/odrzucenie" dzięki diodom umieszczonym na narzędziu. Zewnętrzny sygnał jest przekazywany do systemu sterowania procesem linii produkcyjnej (PLC). - Wszystkie narzędzia posiadają wbudowane przetworniki momentu. Jakość złącza jest zapewniona poprzez monitorowanie kąta i cyfrową komunikację z wszystkimi sterownikami. Strategie dokręcania dobierane do typu złącza - Moment + Monitorowanie kąta - Kąt + Monitorowanie momentu - Kąt + moment + wzrost momentu - PrzewaŜający moment - Strategia granicy plastyczności - Dodatkowe przetworniki momentu i kąta Ciągły proces monitorowania dzięki kontroli prądowej. W kaŝdej fazie projektowania cech ergonomicznych tych systemów zaangaŝowani byli klienci. Ergonomia i komfort uŝytkownika Klucze pracujące z momentem od 0,35 do 480 Nm (0.26 do 354 ft lbs) - Wysoki wskaźnik mocy narzędzia do jego cięŝaru- jedno z najlŝejszych narzędzi dostępnych na rynku - Specjalna produkcja i obróbka elementów głowicy kątowej realizowana przez firmę CP zapewnia najlepszą na rynku trwałość. - 6 diod OK lub NOK umieszczonych na narzędziu Jednostki montaŝowe do zabudowy pracujące z momentem od 0,5 do 1900 Nm (0,37 do 1400 ft lbs) - Wysoka prędkość obrotowa narzędzi redukuje znacznie czas cyklu dokręcania - Modele proste i kątowe 90 o specjalnej budowie przystosowanej do miejsc z ograniczonym dostępem. - Wysoka trwałość - narzędzia będące w posiadaniu klientów przepracowały ponad cykli NiezaleŜna kalibracja narzędzi, nie ma potrzeby ponownej kalibracji sterowników Zintegrowana pamięć narzędzia przechowuje cechy przetworników, czułość, nominalne obciąŝenie i kilka liczników. Te liczniki dostarczają informacji dotyczących planowanej kalibracji lub prewencyjnego przeglądu Niezawodność i niskie koszty konserwacji narzędzi - Bezszczotkowe silniki elektryczne nie wymagają przeprowadzania przeglądów - Przelicznik wartości kąta (resolver): płynne przeliczanie wartości kąta przy kaŝdej prędkości obrotowej Niskie koszty Wydajność Proces obsługi i przeglądów Narzędzia DuŜy asortyment narzędzi Automatyczna samoczynna diagnostyka Sterowników z przyjaznym dla uŝytkownika systemem powiadamiania Zmniejszenie ilości procedur kontroli Urządzenie do wykonywania kopii zapasowych w celu odzyskania danych (BRD - Backup Rescue Device ) BRD jest urządzeniem z pamięcią zewnętrzną, które stosuje się do wykonywania kopii zapasowych i przechowywania programów oraz danych dostarczanych z urządzeń serii CVIS oraz CVI. 13

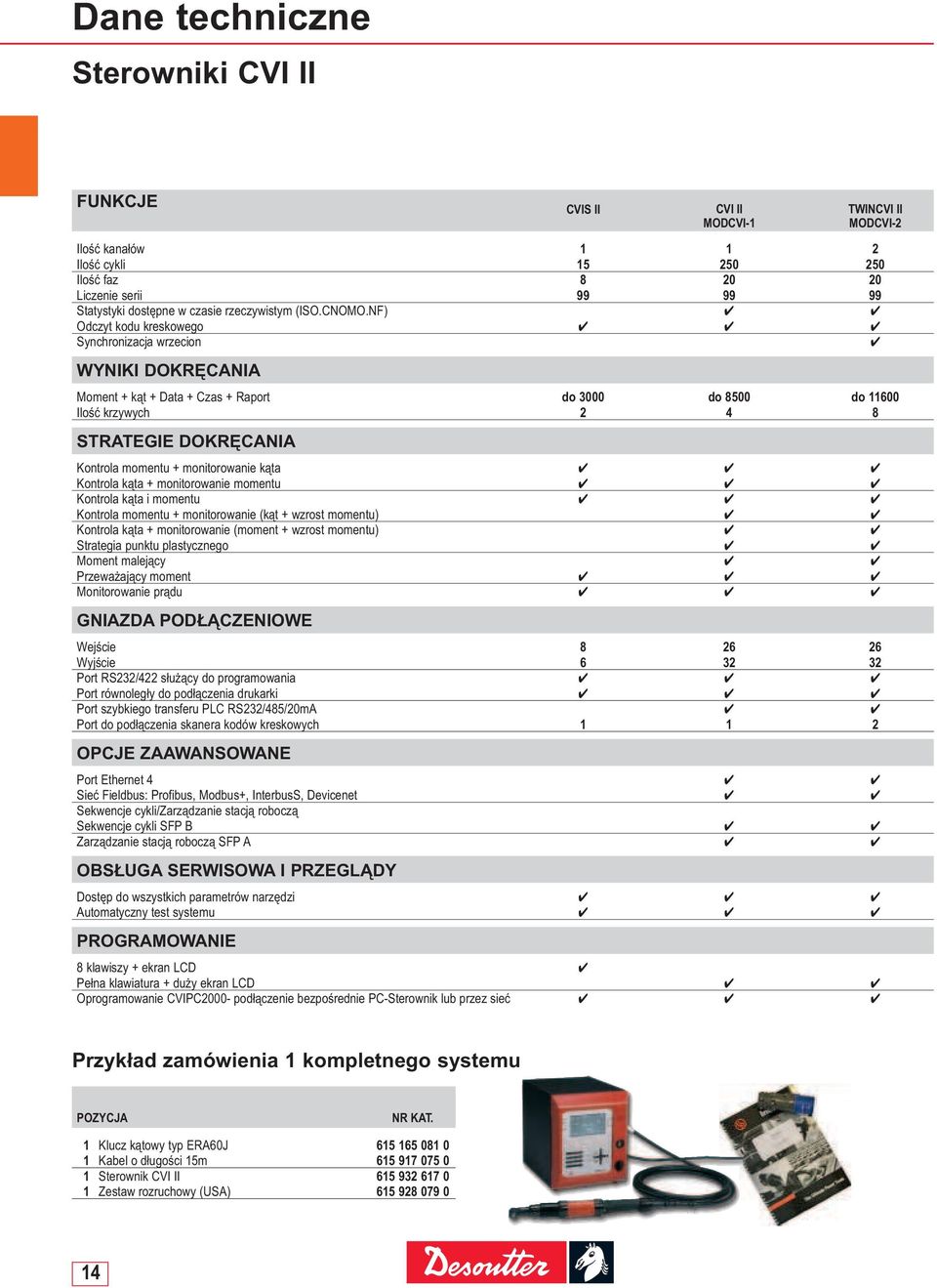

3 Dane techniczne Sterowniki CVI II FUNKCJE CVIS II CVI II TWINCVI II MODCVI-1 MODCVI-2 Ilość kanałów Ilość cykli Ilość faz Liczenie serii Statystyki dostępne w czasie rzeczywistym (ISO.CNOMO.NF) Odczyt kodu kreskowego Synchronizacja wrzecion WYNIKI DOKRĘCANIA Moment + kąt + Data + Czas + Raport do 3000 do 8500 do Ilość krzywych STRATEGIE DOKRĘCANIA Kontrola momentu + monitorowanie kąta Kontrola kąta + monitorowanie momentu Kontrola kąta i momentu Kontrola momentu + monitorowanie (kąt + wzrost momentu) Kontrola kąta + monitorowanie (moment + wzrost momentu) Strategia punktu plastycznego Moment malejący PrzewaŜający moment Monitorowanie prądu GNIAZDA PODŁĄCZENIOWE Wejście Wyjście Port RS232/422 słuŝący do programowania Port równoległy do podłączenia drukarki Port szybkiego transferu PLC RS232/485/20mA Port do podłączenia skanera kodów kreskowych OPCJE ZAAWANSOWANE Port Ethernet 4 Sieć Fieldbus: Profibus, Modbus+, InterbusS, Devicenet Sekwencje cykli/zarządzanie stacją roboczą Sekwencje cykli SFP B Zarządzanie stacją roboczą SFP A OBSŁUGA SERWISOWA I PRZEGLĄDY Dostęp do wszystkich parametrów narzędzi Automatyczny test systemu PROGRAMOWANIE 8 klawiszy + ekran LCD Pełna klawiatura + duŝy ekran LCD Oprogramowanie CVIPC2000- podłączenie bezpośrednie PC-Sterownik lub przez sieć Przykład zamówienia 1 kompletnego systemu POZYCJA NR KAT. 1 Klucz kątowy typ ERA60J Kabel o długości 15m Sterownik CVI II Zestaw rozruchowy (USA)

4 Sterowniki CVIS II -CVI II -TWINCVI II -MODCVI -CPUCVI A B C MODCVI-2 Jest modułową wersją TWINCVI II D E CPUCVI CPUCVI jest systemem kontroli jednostek wielowrzecionowych. Ten system kontroluje w pełni zaprogramowaną sekwencję dokręcania, steruje pracą MODCVI oraz odbiera polecenia i wyniki. RYS MODEL NUMER ŚREDNIA ZASILANIE WYMIARY CIĘśAR KATALOGOWY MOC ELEKTRYCZNE SZEROKOŚĆ WYSOKOŚĆ GŁĘBOKOŚĆ KVA 110/230 V mm in. mm in. mm in. kg lb. A CVIS II Jednofazowe B CVI II Jednofazowe C TWINCVI II Jednofazowe A CVIS II US Jednofazowe B CVI II US Jednofazowe C TWINCVI II US Jednofazowe D MODCVI Jedno lub trzyfazowe D MODCVI Jedno lub trzyfazowe E CPUCVI Jednofazowe B CVI II PROFIBUS Jednofazowe C TWINCVI II PROFIBUS Jednofazowe C TWINCVI II 1 SERVO Jednofazowe ZESTAW ROZRUCHOWY zamawia się razem z sterownikiem, W tym: Kabel zasilający + dokumentacja KABEL ZASILAJĄCY DOKUMENTACJA CVIS II TWINCVI II /CVI II A Francuski C Angielski A Angielski B Angielski A Niemiecki A Spanish D Włoski A Duński A Portugalski A B C D AKCESORIA OPCJONALNE NR KAT. Kabel połączeniowy PC-Sterownik, długość 2m (78.7'') Kabel do podłączenia drukarki, długość 2m (78.7'') Zestaw umoŝliwiający montaŝ stearownika na ścianie Zasilanie elektryczne 400 wolt Urządzenie do wykonywania kopii zapasowych SFP - wersja podstawowa SFP - wersja zaawansowana CVIS/CVICPC licencja CVIPC2000 Standard 1 licencja CVIPC2000 Zaawansowany 1 licencja CVIS/CVICPC licencji CVIPC2000 Zaawansowany 5 licencji CVIPC2000 Zaawansowany 5 licencji CVIS/CVICPC licencji CVIPC2000 Standard 25 licencji CVIPC2000 Zaawansowany 25 licencji

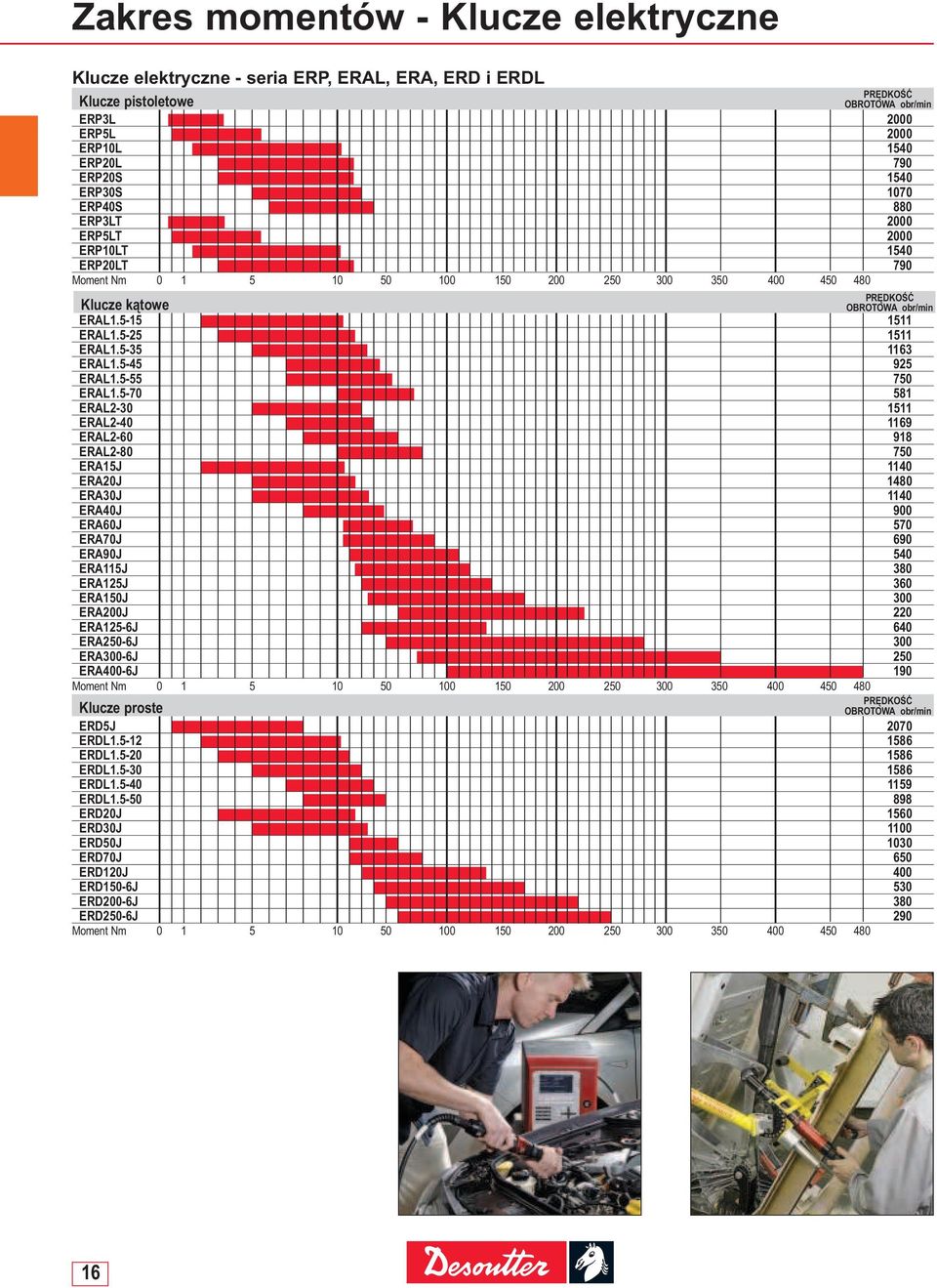

5 Zakres momentów - Klucze elektryczne Klucze elektryczne - seria ERP, ERAL, ERA, ERD i ERDL Klucze pistoletowe PRĘDKOŚĆ obr/min ERP3L 2000 ERP5L 2000 ERP10L 1540 ERP20L 790 ERP20S 1540 ERP30S 1070 ERP40S 880 ERP3LT 2000 ERP5LT 2000 ERP10LT 1540 ERP20LT 790 Moment Nm Klucze kątowe PRĘDKOŚĆ obr/min ERAL ERAL ERAL ERAL ERAL ERAL ERAL ERAL ERAL ERAL ERA15J 1140 ERA20J 1480 ERA30J 1140 ERA40J 900 ERA60J 570 ERA70J 690 ERA90J 540 ERA115J 380 ERA125J 360 ERA150J 300 ERA200J 220 ERA125-6J 640 ERA250-6J 300 ERA300-6J 250 ERA400-6J 190 Moment Nm Klucze proste PRĘDKOŚĆ obr/min ERD5J 2070 ERDL ERDL ERDL ERDL ERDL ERD20J 1560 ERD30J 1100 ERD50J 1030 ERD70J 650 ERD120J 400 ERD150-6J 530 ERD200-6J 380 ERD250-6J 290 Moment Nm

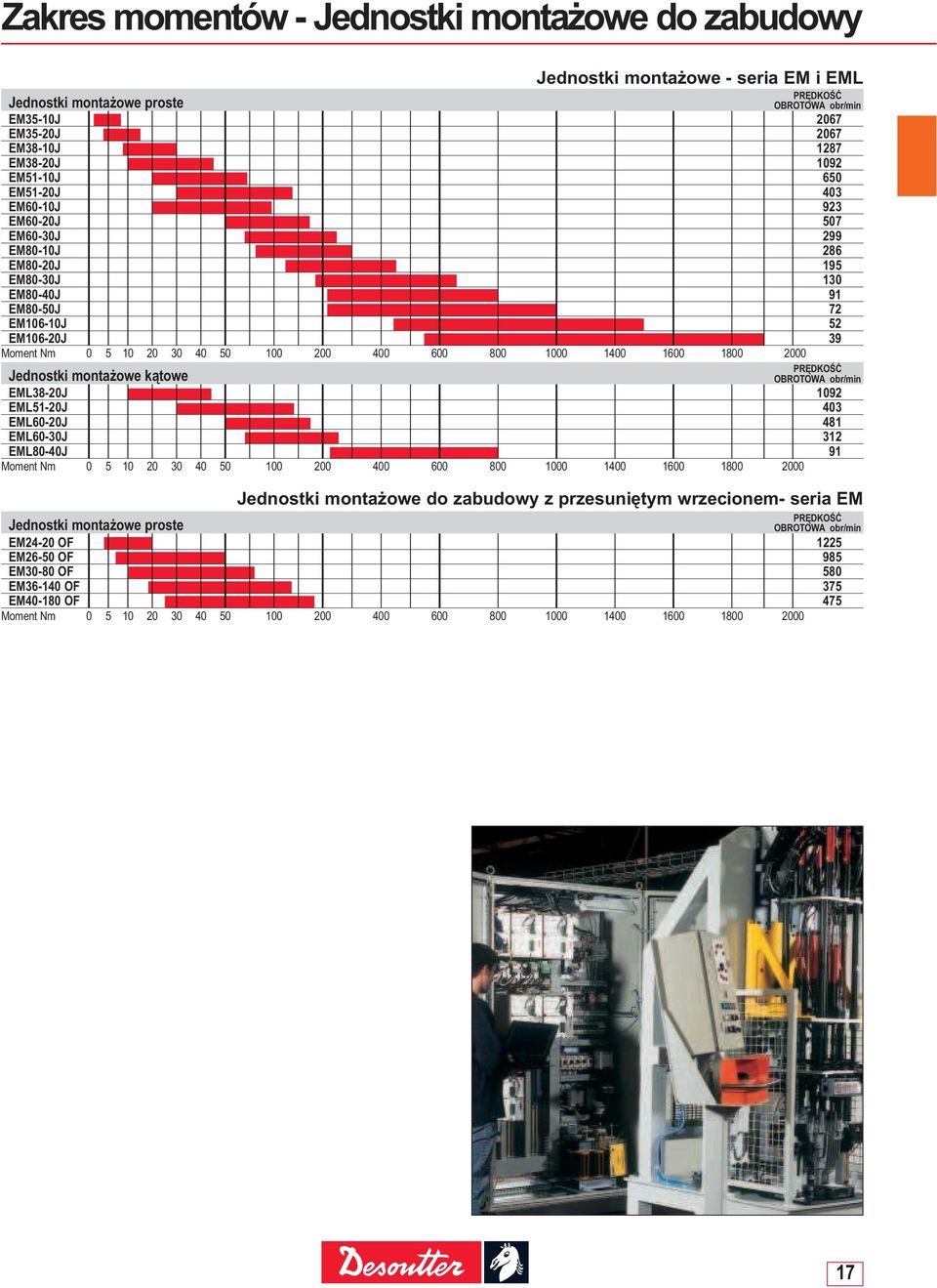

6 Zakres momentów - Jednostki montaŝowe do zabudowy Jednostki montaŝowe - seria EM i EML Jednostki montaŝowe proste PRĘDKOŚĆ obr/min EM35-10J 2067 EM35-20J 2067 EM38-10J 1287 EM38-20J 1092 EM51-10J 650 EM51-20J 403 EM60-10J 923 EM60-20J 507 EM60-30J 299 EM80-10J 286 EM80-20J 195 EM80-30J 130 EM80-40J 91 EM80-50J 72 EM106-10J 52 EM106-20J 39 Moment Nm Jednostki montaŝowe kątowe PRĘDKOŚĆ obr/min EML38-20J 1092 EML51-20J 403 EML60-20J 481 EML60-30J 312 EML80-40J 91 Moment Nm Jednostki montaŝowe do zabudowy z przesuniętym wrzecionem- seria EM Jednostki montaŝowe proste PRĘDKOŚĆ obr/min EM24-20 OF 1225 EM26-50 OF 985 EM30-80 OF 580 EM OF 375 EM OF 475 Moment Nm

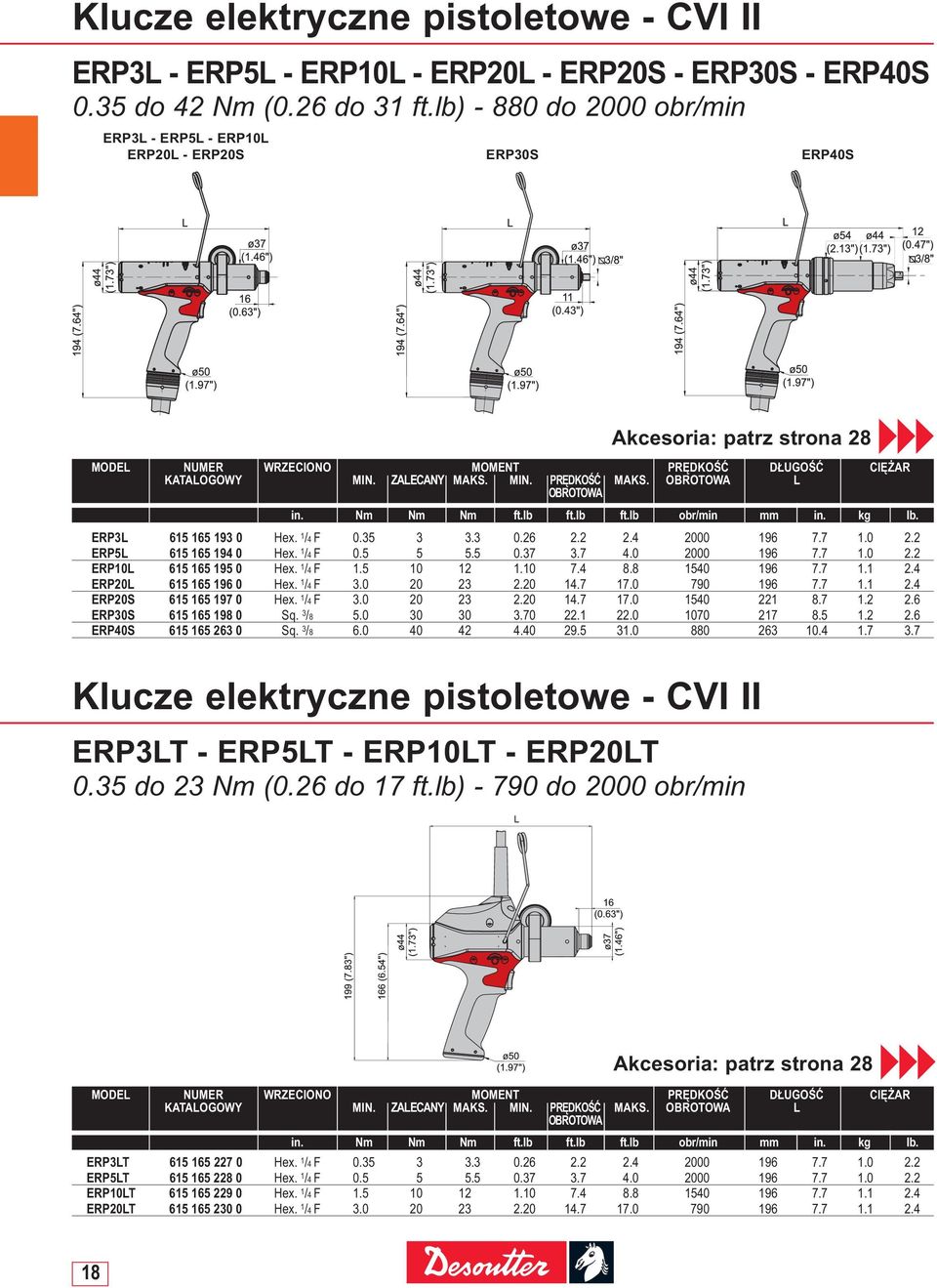

7 Klucze elektryczne pistoletowe - CVI II ERP3L - ERP5L - ERP10L - ERP20L - ERP20S - ERP30S - ERP40S 0.35 do 42 Nm (0.26 do 31 ft.lb) do 2000 obr/min ERP3L - ERP5L - ERP10L ERP20L - ERP20S ERP30S ERP40S Akcesoria: patrz strona 28 KATALOGOWY MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERP3L Hex. 1 /4 F ERP5L Hex. 1 /4 F ERP10L Hex. 1 /4 F ERP20L Hex. 1 /4 F ERP20S Hex. 1 /4 F ERP30S Sq. 3 / ERP40S Sq. 3 / Klucze elektryczne pistoletowe - CVI II ERP3LT - ERP5LT - ERP10LT - ERP20LT 0.35 do 23 Nm (0.26 do 17 ft.lb) do 2000 obr/min Akcesoria: patrz strona 28 KATALOGOWY MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERP3LT Hex. 1 /4 F ERP5LT Hex. 1 /4 F ERP10LT Hex. 1 /4 F ERP20LT Hex. 1 /4 F

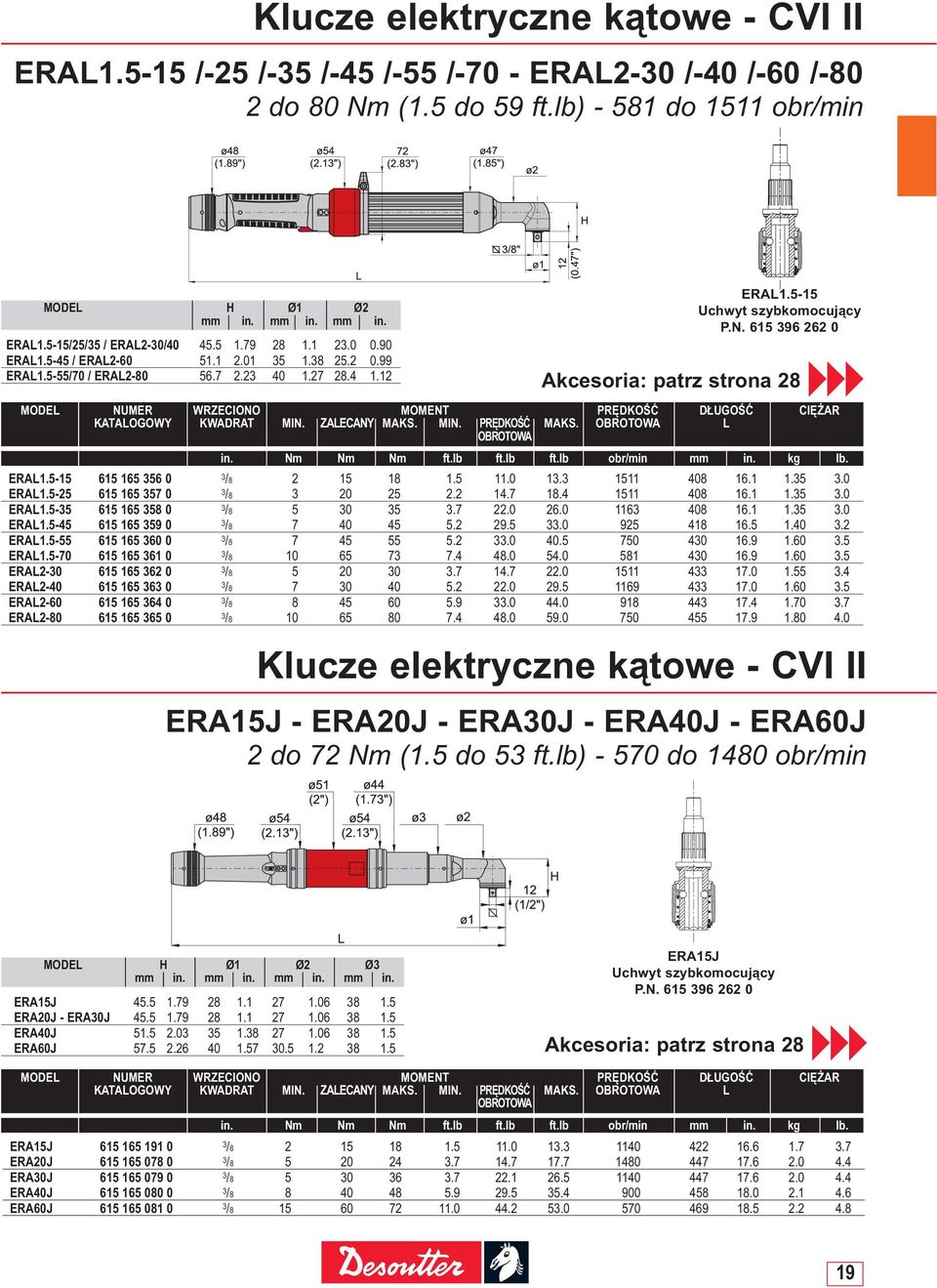

8 Klucze elektryczne kątowe - CVI II ERAL /-25 /-35 /-45 /-55 /-70 - ERAL2-30 /-40 /-60 /-80 2 do 80 Nm (1.5 do 59 ft.lb) do 1511 obr/min MODEL H Ø1 Ø2 mm in. mm in. mm in. ERAL1.5-15/25/35 / ERAL2-30/ ERAL / ERAL ERAL1.5-55/70 / ERAL ERAL Uchwyt szybkomocujący P.N Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERAL / ERAL / ERAL / ERAL / ERAL / ERAL / ERAL / ERAL / ERAL / ERAL / Klucze elektryczne kątowe - CVI II ERA15J - ERA20J - ERA30J - ERA40J - ERA60J 2 do 72 Nm (1.5 do 53 ft.lb) do 1480 obr/min MODEL H Ø1 Ø2 Ø3 mm in. mm in. mm in. mm in. ERA15J Uchwyt szybkomocujący P.N ERA15J ERA20J - ERA30J ERA40J ERA60J Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERA15J / ERA20J / ERA30J / ERA40J / ERA60J /

9 Klucze elektryczne kątowe - CVI II ERA70J - ERA90J - ERA115J - ERA125J - ERA150J - ERA200J 15 do 225 Nm (11 do 166 ft.lb) do 690 obr/min ERA200J MODEL H Ø1 mm in. mm in. ERA70J - ERA90J - ERA115J ERA125J - ERA150J Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERA70J / ERA90J / ERA115J / ERA125J / ERA150J / ERA200J / Klucze elektryczne kątowe - CVI II ERA125-6J - ERA250-6J 30 do 280 Nm (22 do 206 ft.lb) obr/min MODEL H D Ø1 Ø2 mm in. mm in. mm in. mm in. ERA125-6J ERA250-6J Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERA125-6J / ERA250-6J /

10 Klucze elektryczne kątowe - CVI II ERA300-6J - ERA400-6J 75 do 480 Nm (55 do 354 ft.lb) obr/min Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERA300-6J / ERA400-6J / Klucze elektryczne proste - CVI II ERD5J 0.5 do 8 Nm (0.37 do 5.9 ft.lb) obr/min Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERD5J Hex 1 /4 F

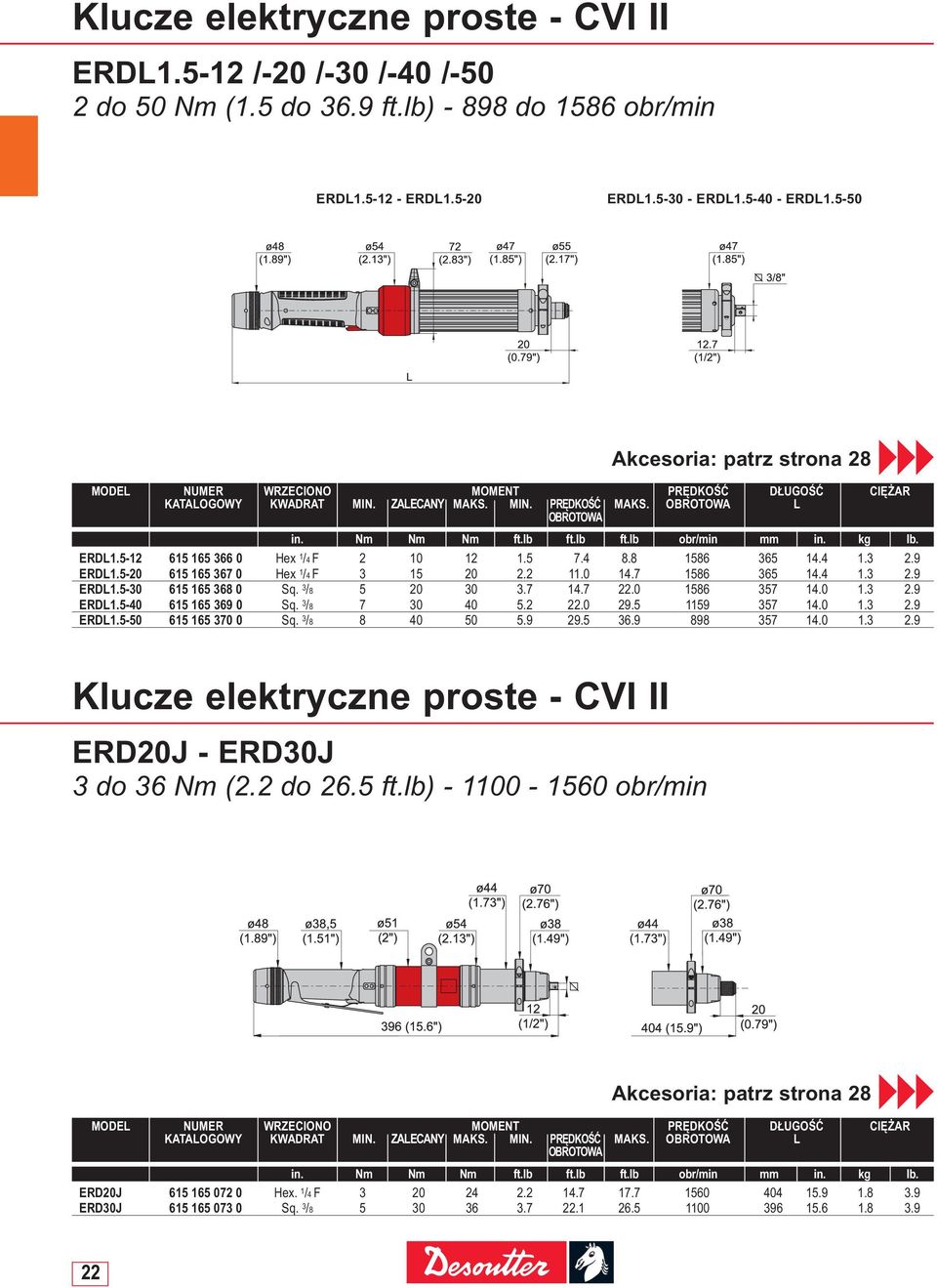

11 Klucze elektryczne proste - CVI II ERDL /-20 /-30 /-40 /-50 2 do 50 Nm (1.5 do 36.9 ft.lb) do 1586 obr/min ERDL ERDL ERDL ERDL ERDL Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERDL Hex 1 /4 F ERDL Hex 1 /4 F ERDL Sq. 3 / ERDL Sq. 3 / ERDL Sq. 3 / Klucze elektryczne proste - CVI II ERD20J - ERD30J 3 do 36 Nm (2.2 do 26.5 ft.lb) obr/min Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERD20J Hex. 1 /4 F ERD30J Sq. 3 /

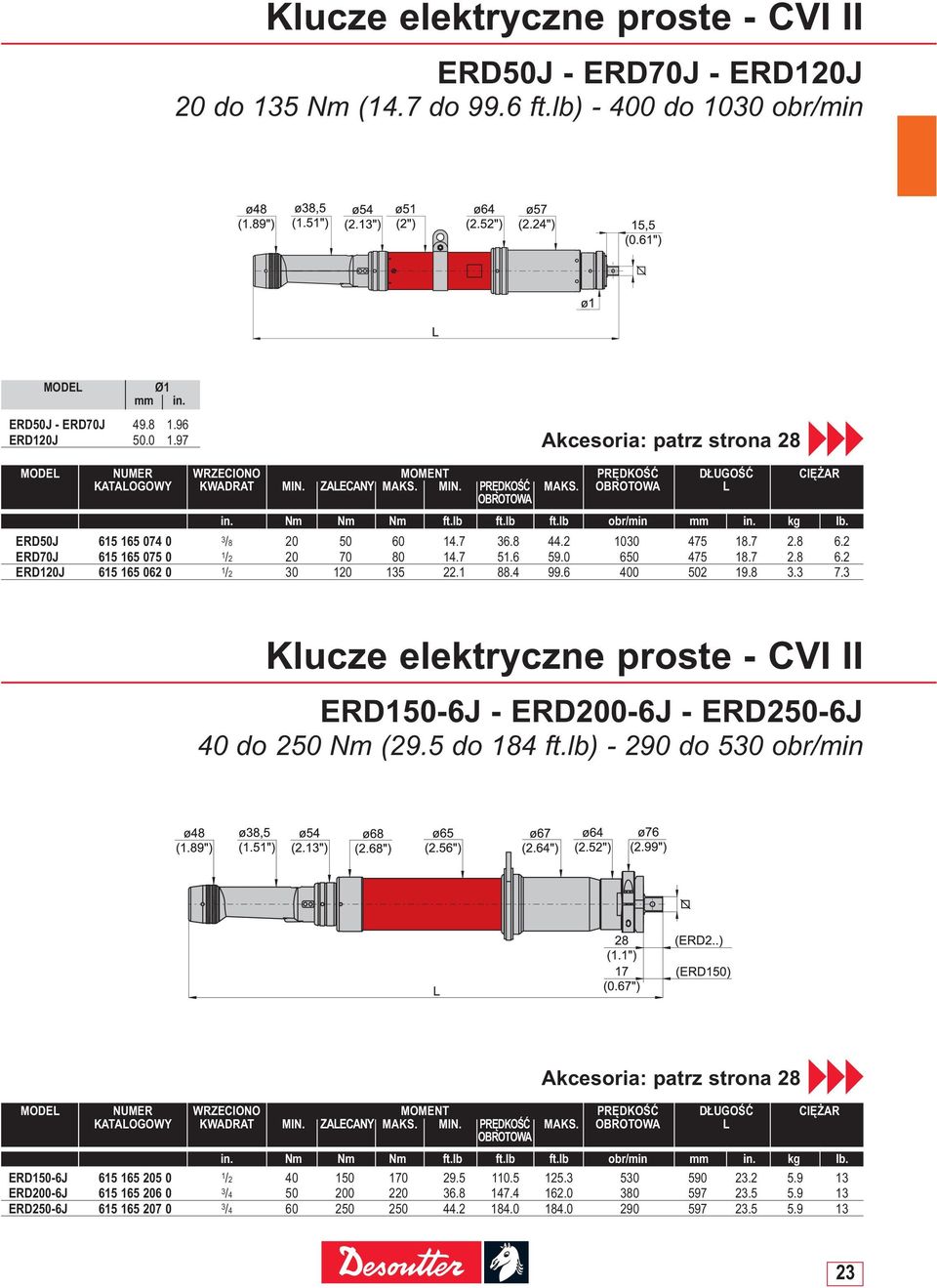

12 Klucze elektryczne proste - CVI II ERD50J - ERD70J - ERD120J 20 do 135 Nm (14.7 do 99.6 ft.lb) do 1030 obr/min MODEL Ø1 mm in. ERD50J - ERD70J ERD120J Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERD50J / ERD70J / ERD120J / Klucze elektryczne proste - CVI II ERD150-6J - ERD200-6J - ERD250-6J 40 do 250 Nm (29.5 do 184 ft.lb) do 530 obr/min Akcesoria: patrz strona 28 KATALOGOWY KWADRAT MIN. ZALECANY MAKS. MIN. PRĘDKOŚĆ MAKS. L ERD150-6J / ERD200-6J / ERD250-6J /

13 Jednostki montaŝowe do zabudowy - CVI II EM35-10J - EM35-20J - EM38-10J - EM38-20J 0.5 do 45 Nm (0.37 do 33.2 ft.lb) do 2067 obr/min MODEL Ø1 mm in. EM35-10J - EM35-20J EM38-10J - EM38-20J Akcesoria: patrz strona 29 MODEL NUMER WRZECIONO ZAKRES PRĘDKOŚĆ WRZECIONO MIN. ODLEGŁOŚĆ DŁUGOŚĆ CIĘśAR KATALOGOWY KWADRAT MOMENTU TELESKOPOWE OD OSI L in. Nm ft.lb obr/min mm in. mm in. mm in. kg lb. EM35-10J / EM35-20J / EM38-10J / EM38-20J / Jednostki montaŝowe do zabudowy - CVI II EM51-10J - EM51-20J - EM60-10J - EM60-20J - EM60-30J 20 do 250 Nm (14.7 do ft.lb) do 650 obr/min MODEL Ø1 Ø2 D mm in. mm in. mm in. EM51-10J - EM51-20J EM60-10J - EM60-20J EM60-30J Akcesoria: patrz strona 29 MODEL NUMER WRZECIONO ZAKRES PRĘDKOŚĆ WRZECIONO MIN. ODLEGŁOŚĆ DŁUGOŚĆ CIĘśAR KATALOGOWY KWADRAT MOMENTU TELESKOPOWE OD OSI L in. Nm ft.lb obr/min mm in. mm in. mm in. kg lb. EM51-10J / EM51-20J / EM60-10J / EM60-20J / EM60-30J /

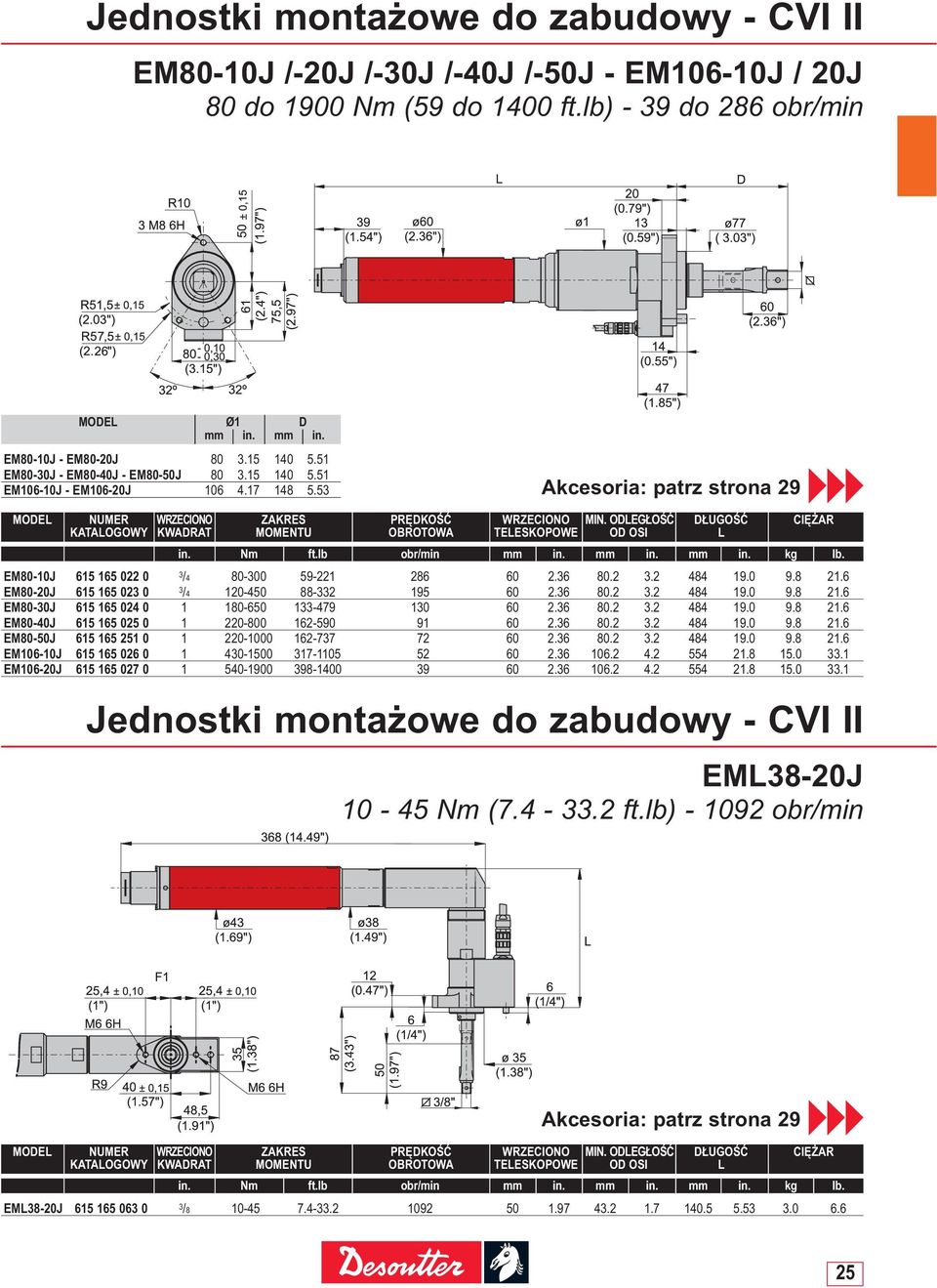

14 Jednostki montaŝowe do zabudowy - CVI II EM80-10J /-20J /-30J /-40J /-50J - EM106-10J / 20J 80 do 1900 Nm (59 do 1400 ft.lb) - 39 do 286 obr/min MODEL Ø1 D mm in. mm in. EM80-10J - EM80-20J EM80-30J - EM80-40J - EM80-50J EM106-10J - EM106-20J Akcesoria: patrz strona 29 MODEL NUMER WRZECIONO ZAKRES PRĘDKOŚĆ WRZECIONO MIN. ODLEGŁOŚĆ DŁUGOŚĆ CIĘśAR KATALOGOWY KWADRAT MOMENTU TELESKOPOWE OD OSI L in. Nm ft.lb obr/min mm in. mm in. mm in. kg lb. EM80-10J / EM80-20J / EM80-30J EM80-40J EM80-50J EM106-10J EM106-20J Jednostki montaŝowe do zabudowy - CVI II EML38-20J Nm ( ft.lb) obr/min Akcesoria: patrz strona 29 MODEL NUMER WRZECIONO ZAKRES PRĘDKOŚĆ WRZECIONO MIN. ODLEGŁOŚĆ DŁUGOŚĆ CIĘśAR KATALOGOWY KWADRAT MOMENTU TELESKOPOWE OD OSI L in. Nm ft.lb obr/min mm in. mm in. mm in. kg lb. EML38-20J /

15 Jednostki montaŝowe do zabudowy - CVI II EML51-20J - EML60-20J - EML60-30J 30 do 250 Nm ( ft.lb) do 403 obr/min MODEL Ø1 Ø2 D E mm in. mm in. mm in. mm in. EML51-20J EML60-20J EML60-30J Akcesoria: patrz strona 29 MODEL NUMER WRZECIONO ZAKRES PRĘDKOŚĆ WRZECIONO MIN. ODLEGŁOŚĆ DŁUGOŚĆ CIĘśAR KATALOGOWY KWADRAT MOMENTU TELESKOPOWE OD OSI L in. Nm ft.lb obr/min mm in. mm in. mm in. kg lb. EML51-20J / EML60-20J / EML60-30J / Jednostki montaŝowe do zabudowy - CVI II EML80-40J Nm ( ft.lb) - 91 obr/min Akcesoria: patrz strona 29 MODEL NUMER WRZECIONO ZAKRES PRĘDKOŚĆ WRZECIONO MIN. ODLEGŁOŚĆ DŁUGOŚĆ CIĘśAR KATALOGOWY KWADRAT MOMENTU TELESKOPOWE OD OSI L in. Nm ft.lb obr/min mm in. mm in. mm in. kg lb. EML80-40J

16 Jednostki montaŝowe do zabudowy z przesuniętym wrzecionem - CVI II EM24-20 OF - EM26-50 OF - EM30-80 OF - EM OF - EM OF 4 do 180 Nm (2.9 do ft.lb) do 1225 obr/min MODEL A B C D Ø1 Ø2 Ø3 mm in. mm in. mm in. mm in. mm in. mm in. mm in. EM EM EM EM EM Akcesoria: patrz strona 29 MODEL NUMER WRZECIONO ZAKRES PRĘDKOŚĆ WRZECIONO MIN. ODLEGŁOŚĆ DŁUGOŚĆ CIĘśAR KATALOGOWY KWADRAT MOMENTU TELESKOPOWE OD OSI L in. Nm ft.lb obr/min mm in. mm in. mm in. kg lb. EM24-20 OF / EM26-50 OF / EM30-80 OF / EM OF / EM OF /

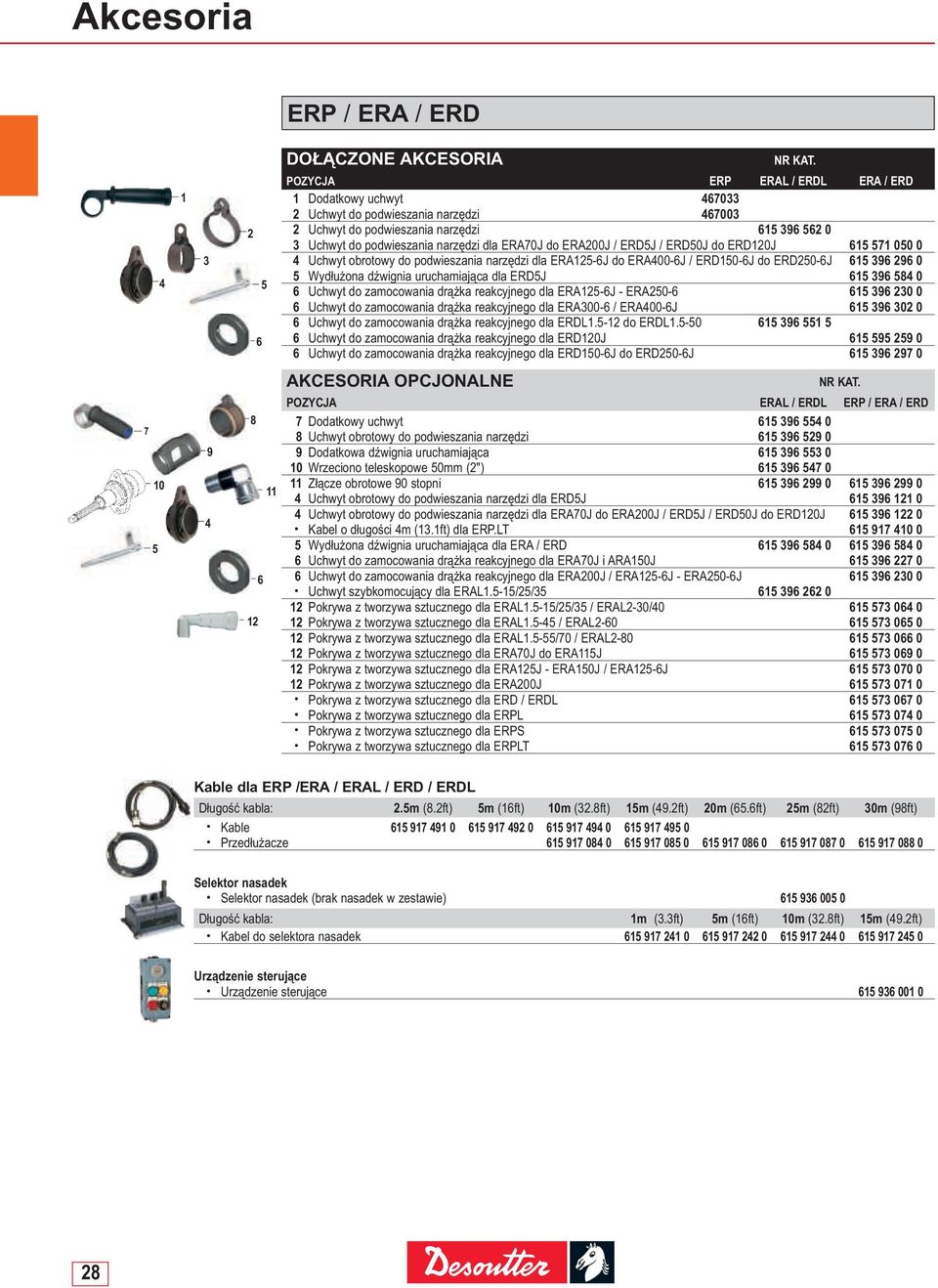

17 Akcesoria ERP / ERA / ERD DOŁĄCZONE AKCESORIA NR KAT POZYCJA ERP ERAL / ERDL ERA / ERD 1 Dodatkowy uchwyt Uchwyt do podwieszania narzędzi Uchwyt do podwieszania narzędzi Uchwyt do podwieszania narzędzi dla ERA70J do ERA200J / ERD5J / ERD50J do ERD120J Uchwyt obrotowy do podwieszania narzędzi dla ERA125-6J do ERA400-6J / ERD150-6J do ERD250-6J WydłuŜona dźwignia uruchamiająca dla ERD5J Uchwyt do zamocowania drąŝka reakcyjnego dla ERA125-6J - ERA Uchwyt do zamocowania drąŝka reakcyjnego dla ERA300-6 / ERA400-6J Uchwyt do zamocowania drąŝka reakcyjnego dla ERDL do ERDL Uchwyt do zamocowania drąŝka reakcyjnego dla ERD120J Uchwyt do zamocowania drąŝka reakcyjnego dla ERD150-6J do ERD250-6J AKCESORIA OPCJONALNE NR KAT POZYCJA ERAL / ERDL ERP / ERA / ERD 7 Dodatkowy uchwyt Uchwyt obrotowy do podwieszania narzędzi Dodatkowa dźwignia uruchamiająca Wrzeciono teleskopowe 50mm (2") Złącze obrotowe 90 stopni Uchwyt obrotowy do podwieszania narzędzi dla ERD5J Uchwyt obrotowy do podwieszania narzędzi dla ERA70J do ERA200J / ERD5J / ERD50J do ERD120J Kabel o długości 4m (13.1ft) dla ERP.LT WydłuŜona dźwignia uruchamiająca dla ERA / ERD Uchwyt do zamocowania drąŝka reakcyjnego dla ERA70J i ARA150J Uchwyt do zamocowania drąŝka reakcyjnego dla ERA200J / ERA125-6J - ERA250-6J Uchwyt szybkomocujący dla ERAL1.5-15/25/ Pokrywa z tworzywa sztucznego dla ERAL1.5-15/25/35 / ERAL2-30/ Pokrywa z tworzywa sztucznego dla ERAL / ERAL Pokrywa z tworzywa sztucznego dla ERAL1.5-55/70 / ERAL Pokrywa z tworzywa sztucznego dla ERA70J do ERA115J Pokrywa z tworzywa sztucznego dla ERA125J - ERA150J / ERA125-6J Pokrywa z tworzywa sztucznego dla ERA200J Pokrywa z tworzywa sztucznego dla ERD / ERDL Pokrywa z tworzywa sztucznego dla ERPL Pokrywa z tworzywa sztucznego dla ERPS Pokrywa z tworzywa sztucznego dla ERPLT Kable dla ERP /ERA / ERAL / ERD / ERDL Długość kabla: 2.5m (8.2ft) 5m (16ft) 10m (32.8ft) 15m (49.2ft) 20m (65.6ft) 25m (82ft) 30m (98ft) Kable PrzedłuŜacze Selektor nasadek Selektor nasadek (brak nasadek w zestawie) Długość kabla: 1m (3.3ft) 5m (16ft) 10m (32.8ft) 15m (49.2ft) Kabel do selektora nasadek Urządzenie sterujące Urządzenie sterujące

18 Akcesoria EM / EML AKCESORIA OPCJONALNE Docisk przetworników dla narzędzi EM NR KAT. Wrzeciono - kwadrat 3/8" dla EM35/EM Wrzeciono - kwadrat 1/2" dla EM51/EM Wrzeciono - kwadrat 3/4" dla EM60.20/ Wrzeciono - kwadrat 3/4" dla EM80.10/EM Wrzeciono - kwadrat 1" dla EM80.30/40/50 / EM Złącza NR KAT. Złącze 90 dla narzędzi EM Złącze 180 dla EM Złącze 180 dla EM Kable do narzędzi EM MODCVI Długość kabla: 5m (16.4ft) 10m (32.8ft) 15m (49.2ft) 20m (65.6ft) 25m (82ft) 30m (98.4ft) 35m (115ft) Kable Złącza PrzedłuŜacze narzędzia Kabel do przetwornika PrzedłuŜacz kabla do przetwornika Długość TWINCVI II kabla: 0.7m (2.3ft) 1.5m (4.9ft) 5m (16.4ft) 10m (32.8ft) 15m (49.2ft) 20m (65.6ft) 25m (82ft) 30m (98.4ft) 35m (115ft) Kable Złącza PrzedłuŜacze Kabel do przetwornika PrzedłuŜacz kabla do przetwornika

19 Sieci Komunikacja on-line między róŝnymi systemami występującymi w zakładach przemysłowych jest obecnie kluczowym czynnikiem stosowanym do kontroli procesów produkcyjnych i zwiększenia wydajności. Nasze systemy montaŝowe współpracują z sieciami przemysłowymi i sieciami lokalnymi Ethernet i dzięki temu Desoutter jest w stanie zaproponować Państwu odpowiednie rozwiązanie do kaŝdego typu produkcji. Sieci Field Bus Sieci przemysłowe field bus są bezpiecznymi narzędziami komunikacji, które są zdolne do przesyłu danych w czasie rzeczywistym na bazie szybkiego długodystansowego łącza. Te sieci są przeznaczone do komunikacji między Sterownikami CP i wszystkimi typami przemysłowych Sterowników PLC. CVIPC2000 Ethernet Ethernet Sieci przemysłowe Sieci przem W asortymencie CVI dostępne są następujące Sieci Przemysłowe: Profibus DP, Modbus+, Interbus S, DeviceNet - Wejścia/Wyjścia: wszystkie We-Wy Sterownika mogą być wykorzystane poprzez sieci Wejścia: Wyjścia: - Cykl Start/Stop - Wyniki 'OK' lub 'NOK' - Nr cyklu - Ilość cykli 'OK' - Odkręcanie - W cyklu - Resetowanie - Potwierdzenie cyklu - itd. - itd. - Wysyłanie i odbieranie danych cyfrowych Wysyłanie: Numer katalogowy, kod kreskowy, kod pojazdu, itd. Odbieranie - Kod / Wyniki / Moment+Kąt+Data+Czas+Raport, itd. - Zmiana takich parametrów jak moment, kąt, prędkość w zaprogramowanych cyklach dokręcania Aby zamówić zestaw do Sieci Przemysłowych, naleŝy wybrać numer katalogowy podany poniŝej odpowiadający modelowi Sterownika: TWINCVI II ZESTAW NUMER CVI II KATALOGOWY MODBUS PROFIBUS DP INTERBUS S DEVICENET MODCVI ZESTAW NUMER KATALOGOWY MODBUS PROFIBUS DP INTERBUS S DEVICENET CPUCVI ZESTAW NUMER KATALOGOWY MODBUS PROFIBUS DP INTERBUS S DEVICENET

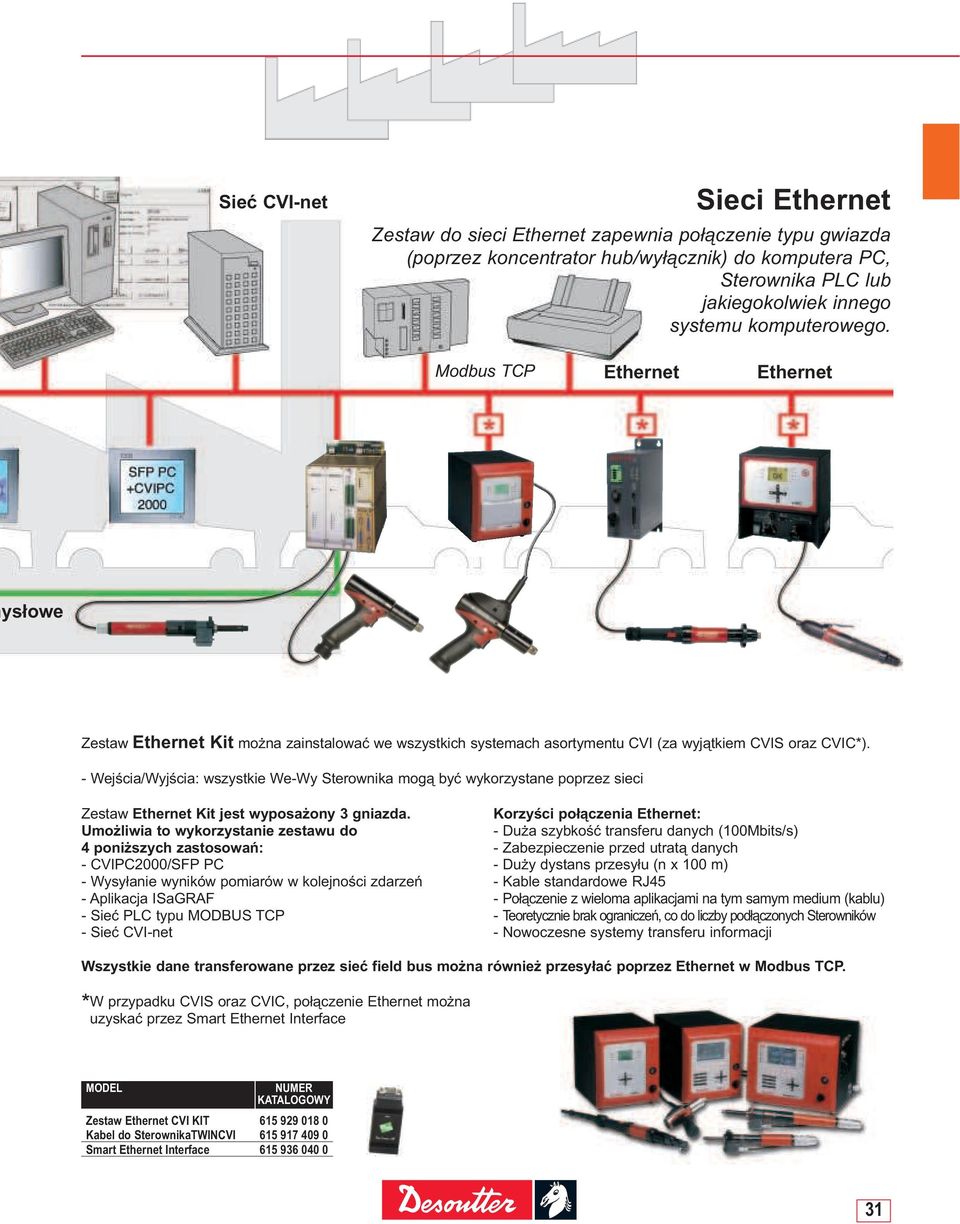

20 Sieć CVI-net Sieci Ethernet Zestaw do sieci Ethernet zapewnia połączenie typu gwiazda (poprzez koncentrator hub/wyłącznik) do komputera PC, Sterownika PLC lub jakiegokolwiek innego systemu komputerowego. Modbus TCP Ethernet Ethernet ysłowe Zestaw Ethernet Kit moŝna zainstalować we wszystkich systemach asortymentu CVI (za wyjątkiem CVIS oraz CVIC*). - Wejścia/Wyjścia: wszystkie We-Wy Sterownika mogą być wykorzystane poprzez sieci Zestaw Ethernet Kit jest wyposaŝony 3 gniazda. Korzyści połączenia Ethernet: UmoŜliwia to wykorzystanie zestawu do - DuŜa szybkość transferu danych (100Mbits/s) 4 poniŝszych zastosowań: - Zabezpieczenie przed utratą danych - CVIPC2000/SFP PC - DuŜy dystans przesyłu (n x 100 m) - Wysyłanie wyników pomiarów w kolejności zdarzeń - Kable standardowe RJ45 - Aplikacja ISaGRAF - Połączenie z wieloma aplikacjami na tym samym medium (kablu) - Sieć PLC typu MODBUS TCP - Teoretycznie brak ograniczeń, co do liczby podłączonych Sterowników - Sieć CVI-net - Nowoczesne systemy transferu informacji Wszystkie dane transferowane przez sieć field bus moŝna równieŝ przesyłać poprzez Ethernet w Modbus TCP. * W przypadku CVIS oraz CVIC, połączenie Ethernet moŝna uzyskać przez Smart Ethernet Interface MODEL NUMER KATALOGOWY Zestaw Ethernet CVI KIT Kabel do SterownikaTWINCVI Smart Ethernet Interface

21 Oprogramowanie CVIPC2000 Parametry programu Oprogramowanie CVIPC2000 (kompatybilne z Windows) jest przyjaznym dla uŝytkownika narzędziem, które jest zdolne do programowania cykli dokręcania, zbierania i wyświetlania wyników i statystyk ze wszystkich Sterowników w czasie rzeczywistym. Zaawansowana wersja sieciowa programu pozwala na podłączenie do 32 Sterowników w trybie RS422 i duŝo więcej przez łącze Ethernet. Tryb kontroli procesu w trybie rzeczywistym Wyświetla wszystkie podłączone stacje Wyświetla i zapisuje wyniki Wyświetla raporty z dokręcania Drukuje wyniki po kaŝdym dokręceniu lub w określonym okresie czasu Tryb programowania Ogólne parametry Sterowników: Urządzenia peryferyjne, Sieci Przemysłowe i Ethernet Cykle dokręcania do 250 Szczegółowe informacje na temat podłączonych narzędzi Pobieranie wszystkich parametrów do stacji Wyświetlanie wszystkich zaprogramowanych stacji roboczych. Dostęp do głównych opcji programu za pomocą przycisków w menu głównym. Przyjazny interfejs Tryb analizy statystycznej Standardy: ISO, CNOMO, NF Wyświetlanie i drukowanie: Histogramy SPC Wykresy, średnie, zakres, odchylenie standardowe Tryb serwisowy konserwacji Dostęp do liczników ilości dokręceń, ilości wykonanych cykli całkowitych i niedokończonych dokręceń Tryb testowy w celu sprawdzenia przetwornika momentu i kąta, silnika elektrycznego itd Kompletne wykonywanie kopii zapasowej/odzysk danych Tryb programowania cykli i faz Prosta obsługa Kompletny zestaw narzędzi statystycznych Tryb wyboru strategii dokręcania i wprowadzania parametrów. MODEL NUMER KATALOGOWY CVIS/CVIC PC licencja CVIS/CVIC PC licencji CVIS/CVIC PC licencji MODEL NUMER KATALOGOWY CVI PC2000 standard 1 licencja CVI PC2000 standard 5 licencji CVI PC2000 standard 25 licencji MODEL NUMER KATALOGOWY CVI PC2000 advance 1 licencja CVI PC2000 advance 5 licencji CVI PC2000 advance 25 licencji

22 Oprogramowanie sieciowe CVI-net Archiwizacja informacji w bazach danych Poprzez Ethernet i w czasie rzeczywistym; CVI-net jest unikalnym i prostym oprogramowaniem do zbierania i zapisywania wyników i krzywych dokręcania do bazy danych SQL.* * CVI-NET jest wielojęzycznym oprogramowaniem pracującym w systemie Windows, które jest kompatybilne z większością baz danych, SQL Server, Interbase, Oracle, ACCESS, itd W skład oprogramowania CVI-NET wchodzą dwie aplikacje: Aplikacja do zbierania danych CVI-collector oraz przeglądarka CVI-Viewer. Aplikacja do zbierania danych CVI-Collector Instalacja jednostanowiskowa na serwerze głównym Zbieranie danych skojarzone z numerem identyfikacyjnym określającym numer stacji/numer części/numer narzędzia/ wolne pole do specjalnych potrzeb Automatyczna aktualizacja brakujących danych (metoda FIFO) Przegląd wszystkich podłączonych Sterowników Przeglądarka CVI-Viewer Instalacja wielostanowiskowa Podgląd wyników dokręcania Podgląd krzywych dokręcania Raport dostosowany do potrzeb: Filtrowanie danych Dane przyporządkowane do numeru identyfikacyjnego Podgląd informacji waŝnych dla obsługi serwisowej CVI-Net zapisuje ponad 40 parametrów plus wyniki pod koniec kaŝdego cyklu dokręcania. Kontrola jakości sieci w czasie rzeczywistym Alarm w przypadku braku połączenia. Automatyczne ładowanie brakujących danych ze Sterowników. Prosta obsługa Wgląd do aktywnych połączeń Przyjazny interfejs Filtrowanie wyników według numeru VIN, według daty, według typu wyniku itd. 100% kontrola procesu montaŝu Analiza procesu Wszystkie wyniki z numerem identyfikacyjnym moŝna wyeksportować do innej bazy danych w celu długoterminowego przechowywania. MoŜliwość wyświetlania jednej lub więcej krzywych w celu przeprowadzenia analizy i porównania wyników dokręceń. Drukowanie raportów Drukowanie wszystkich wyników dokręceń dotyczących pojazdu lub komponentu poprzez skanowanie numeru kodu kreskowego. MoŜliwość wyświetlania jednej lub więcej krzywych w postaci 3D MODEL NUMER KATALOGOWY CVI-net 1 Sterownik CVI-net 10 Sterowników CVI-net 25 Sterowników CVI-net 50 Sterowników CVI-net 200 Sterowników
