2 Tytuł wystąpienia: Wykorzystanie generatorów fal uderzeniowych w układach klimatyzacji i wentylacji oraz do rozwiązywania problemów w utrzymaniu ruchu w górnictwie podziemnym

3 Zastosowanie generatorów fal uderzeniowych GFU-24/8: 1. Usuwanie zatorów i zawieszania się węgla oraz materiałów sypkich podczas transportu i składowania. 2. Czyszczenie ciągów wentylacyjnych z zalegającego pyłu i zabrudzeń. 3. Czyszczenie wymienników ciepła w układach klimatyzacji. 4. Czyszczenie układów rozładowczych. 5. Wspomaganie transportu pneumatycznego. 6. Wspomaganie transportu hydraulicznego. 7. Wspomaganie układów pompowych w zakresie szlamów i mułów. 8. Czyszczenie rurociągów wody przemysłowej. 9. Szczelinowanie hydrauliczne. 10. Wszelkie inne zagadnienia techniczne związane z zatykaniem, zabrudzaniem oraz zarastaniem instalacji przemysłowych. Zastosowanie filtra wodnego w zakresie czyszczenia powietrza w obrębie pracy kombajnów oraz na przesypach węgla.

4 Generatory fal uderzeniowych GFU-24/8 Fala uderzeniowa jest to ruch cząsteczek wprawionych w drgania, które pozostają w pobliżu jednego ustalonego miejsca. Wygenerowana fala uderzeniowa rozchodzi się szybciej niż fala dźwiękowa, a wywołane nią zjawiska wtórne, takie jak podmuch, wahania ciśnienia, grzmot oraz zmiana gęstości cienkiej warstwy ośrodka zostały wykorzystane w życiu codziennym. Generator fal uderzeniowych GFU-24/8 Czynnik roboczy sprężone powietrze Objętość 21 dm 3 Ciśnienie robocze 8 bar Czas otwarcia zaworu 4 ms Gabaryty generatora: - wysokość 550 mm - szerokość 320 mm

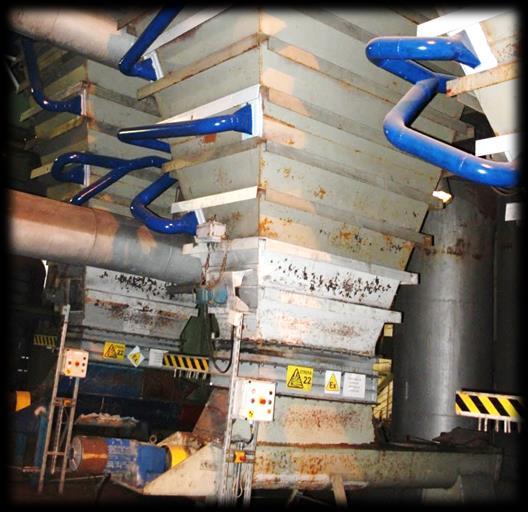

5 Usuwanie nawisów w bunkrze węglowym kotła OP-140 w EC Zofiówka W grudniu 2016r. firma EKOZUB Sp. z o.o. wykonała i uruchomiła Instalację pneumatycznego rozpulchniania węgla w zbiorniku kotła OP-140 nr 3 w SEJ S.A. Odział Zofiówka. Instalacja składa się z sześciu sztuk generatorów fal uderzeniowych GFU-24/8. Dzięki pracy w pełnej automatyce generatorów został rozwiązany problem systematycznego podawania paliwa do kotła oraz równomiernej pracy turbiny na stałym obciążeniu.

6 Problem zawieszania się paliwa w bunkrach i zasobnikach - nie do końca napełniane są bunkry i zasobniki, - konieczność obijania bunkrów przez obsługę, - brak ciągłości w podawaniu paliwa do kotła, - praca turbiny na zmiennym obciążeniu, - brak możliwości pozostawienia paliwa w bunkrze, - zwiększone zagrożenie pożarowe, - zagrożenie ludzkiego życia podczas ręcznego czyszczenia, - zwiększone koszty nawęglania.

7 Układ podawania paliwa do kotła fluidalnego w Elektrowni Jaworzno

8 UKRAINA - usuwanie nawisów rudy żelaza w zasobniku pod przesiewaczem

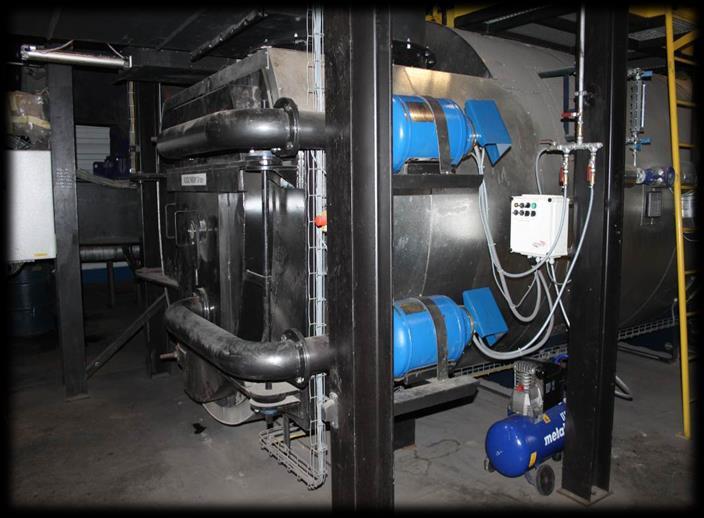

9 Czyszczenie wymienników ciepła różnej konstrukcji - wymienniki płomieniówkowe, - kotły odzysknicowe, - instalacje przemysłowe, - podgrzewacze wody, - podgrzewacze powietrza, - kotły ciepłownicze i przemysłowe, - ekonomizery.

10 Zastosowanie generatorów fal uderzeniowych GFU-24/8: 1. Czyszczenie układów rozładowczych (wózków, wagonów). 2. Wspomaganie transportu pneumatycznego. 3. Wspomaganie transportu hydraulicznego. 4. Wspomaganie układów pompowych w zakresie szlamów i mułów.

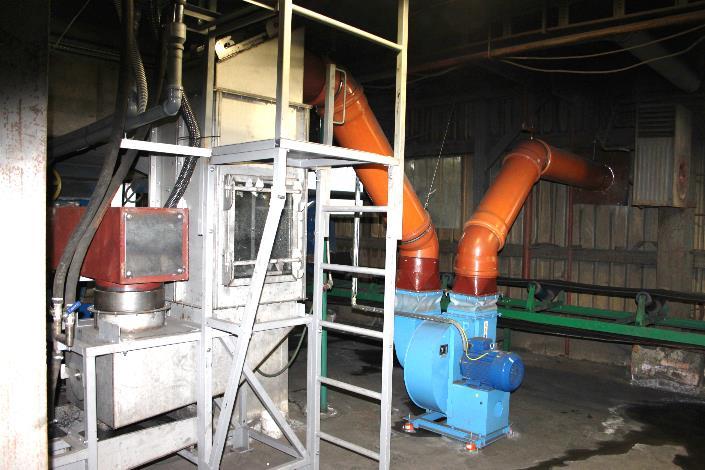

11 Eliminacja zarastania kanałów spalinowych w ISOVER Gliwice - uruchomienie instalacji wrzesień 2015, - zabudowano trzy generatory GFU-24/8, - praca w bardzo dużym zapyleniu i wysokiej temperaturze, - pełna kontrola pracy generatorów, - sygnalizacja stanów awaryjnych, - kanał spalinowy o średnicy 560 mm.

12 CZYSZCZENIE RUROCIĄGÓW, KANAŁÓW I KOMINÓW

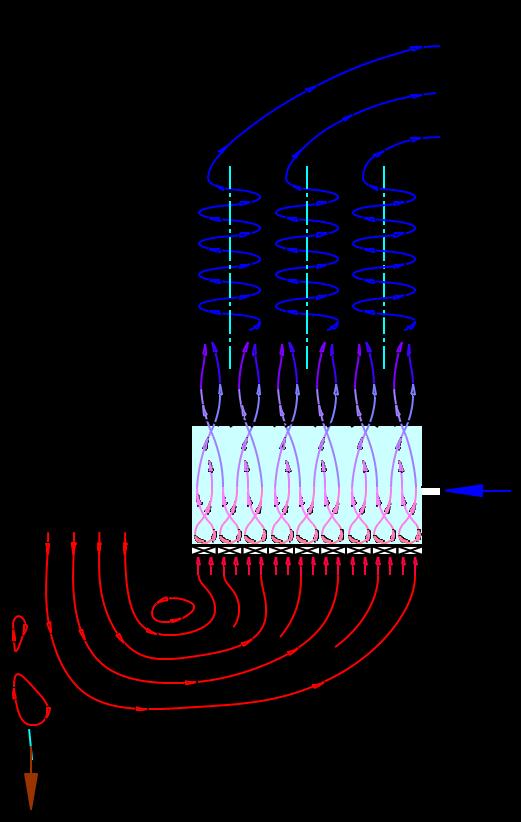

13 Technologia mokrego oczyszczania filtr barbotażowy

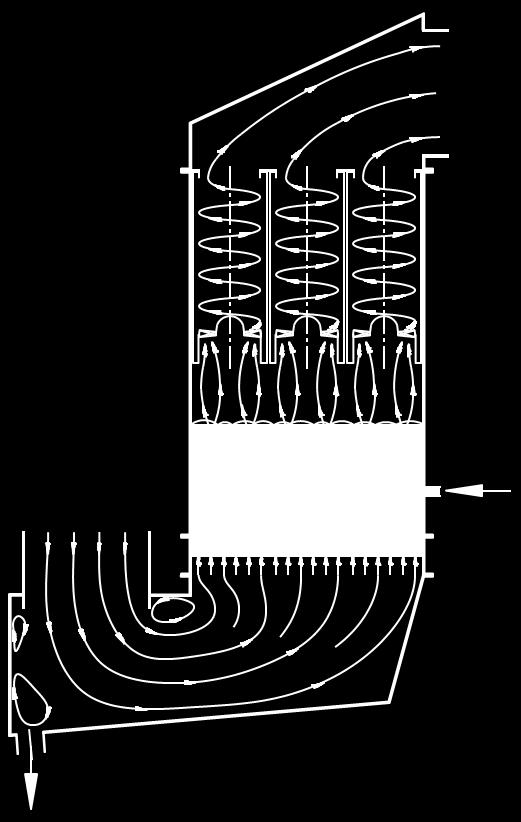

14 Technologia mokrego oczyszczania filtr barbotażowy Właściwość Nie zawiera rozpylaczy (głowic rozpylających) Wysoka efektywność oczyszczania gazu Stosunkowo niska wartość oporu ok. 2 kpa Odporność na zużycie, brak elementów ruchomych Wieloskalowość, możliwość budowania instalacji próbnych Adaptowalność Dostawa w elementach Prostota montażu Zaleta Prosty sposób przygotowania cieczy, możliwość zastosowania recyrkulacji cieczy. Zgodność z nowymi normami ekologicznymi Efektywność energetyczna, mniejsze zużycie energii elektrycznej Długi okres pracy urządzenia (duża żywotności) Rozruch na instalacjach badawczych Uproszczona procedura wdrożenia Zmniejszenie kosztów transportowych Szybki proces budowy i rozruchu instalacji

15 Kompaktowy wielowirowy filtr wodny MFW 2/2/1 Ł typu ZONTIK 1. Podstawowe gabaryty pokazano na rysunku nr Przepływ gazu m 3 /h. 3. Temperatura zanieczyszczonego gazu O C. 4. Temperatura otoczenia O C 5. Skuteczność odpylania zanieczyszczonego gazu zależy od wielkości pyłu i kształtuje się na poziomie ,5 %, przy zapyleniu gazu dochodzącym do 30 g/m Dla efektywnego czyszczenia z zanieczyszczeń gazowych może być użyty wodny roztwór kwasów, alkaliów lub innych związków. 7. Przepływ wody przez filtr regulowany jest automatycznie i wynosi około 1,4 m3/h. 8. Ciśnienie wody na wlocie do filtra powinna wynosić 1,5-6 bar. 9. Zawartość zanieczyszczeń mechanicznych w wodzie dopuszcza się do 50 g/l. 10. Filtr może być wykonany ze stali węglowej, stali nierdzewnej lub polipropylenu(tworzywa sztucznego). 11. Pobór mocy 5,5 kw, 380 V, 50 Hz. 12. Całkowity ciężar filtra nie większy niż 250 kg.

16 Regeneracja studni głębinowych

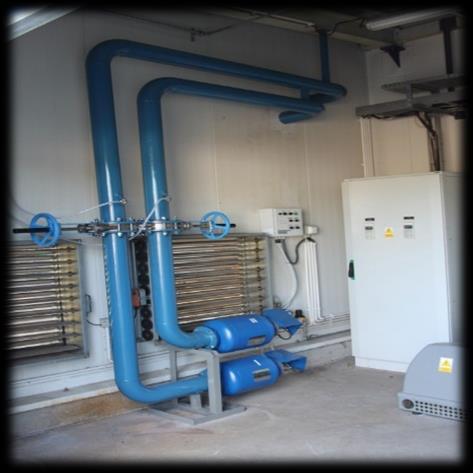

17 Rurosuszarki w kotłach pyłowych PEC Gliwice Sp. z o.o. W czerwcu 2016r. firma EKOZUB Sp. z o.o. uruchomiła instalację udrażnia rurosuszarek kotła WP-70 w Przedsiębiorstwie Energetyki Cieplnej Sp. z o.o. w Gliwicach. Instalacja składa się z trzech generatorów fal uderzeniowych GFU-24/8, po jednym na każdą rurosuszarkę. Systematyczne działanie generatorów utrzymuje w czystości wlot spalin z komory paleniskowej do rurosuszarek. Utrzymanie w czystości rurosuszarek gwarantuje bezpieczną pracę młyna wentylatorowego oraz kotła. Dzięki zastosowaniu generatorów GFU-24/8 wyeliminowano ręczne czyszczenie rurosuszarek, które należało wykonywać w bardzo niebezpiecznych warunkach. Praca generatorów nie wpłynęła negatywnie na wewnętrzne obmurze rurosuszarek.

18 Odbiór popiołu z kotłów fluidalnych Elektrownia Jaworzno Kocioł fluidalny OFz 201 (201 t/h, 510 O C, 9,7 MPa) - uruchomienie instalacji kwiecień 2013r., - trzy rury spustowe z jednym generatorem na każdej, - zabudowa generatora w odległości mm od dna dyszowego, - średnica rury spustowej popiołu fi 323,9 / 273 / 188 mm.

19 Odbiór popiołu z kotłów fluidalnych Elektrownia Siersza Kocioł fluidalny OFz 425 (425 t/h, 560 O C, 16,1 MPa) - uruchomienie instalacji czerwiec 2017r., - cztery rury spustowe z jednym generatorem na każdej, - zabudowa króćca wylotowego fali w odległości 300 mm od dna dyszowego, - średnica rury spustowej popiołu 200 mm. - odległość generatora od rury spustowej do mm

20 SAKNACHSZIRI Sp. z o.o. Tkibuli (Gruzja) Układ podawania paliwa do kotła fluidalnego OF-35 - średnio co dwie godziny ręczne przetykanie lejów zsypowych, - dostawa generatora GFU-24/8 do Gruzji w kwietniu 2017, - uruchomienie układu we wrześniu 2017, - skuteczność działania w 80 %,

21 Działalność firmy EKOZUB Sp. z o.o. 1. Instalacje czyszczenia powierzchni wymiany ciepła kotłów i wymienników oparte o generatory fal uderzeniowych GFU-24/8 w tym: kotłów rusztowych typu OR i WR, kotłów i wymienników płomieniówkowych, kotłów opalanych biomasą, kotłów opalanych paliwami stałymi, kotłów odzysknicowych w instalacjach utylizacji odpadów, kotłów odzysknicowych w instalacjach technologicznych. 2. Instalacje usuwania nawisów w bunkrach i zasobnikach biomasy, miału węglowego i innych materiałów sypkich. 3. Optymalizacja układów podawania paliwa. 4. Doradztwo techniczne w tym: opracowanie wytycznych do modernizacji kotłów, ocena stanu technicznego kotłów pod kątem podwyższenia sprawności, opracowanie założeń technicznych do SIWZ, opracowanie wytycznych do systemów AKPiA. 5. Przeglądy techniczne kotłów i instalacji przemysłowych. 6. Instalacje mokrego oczyszczania gazów na bazie płuczek wodnych. 7. Paleniska fluidalne ze złożem stacjonarnym.
