1 HoSt Bio-Energy Installations Technologia spalania biomasy Maciej Wojtynek Inżynier Procesu Sheet 1 of 25

2 HoSt: Dostawca pod-klucz elektrociepłowni opalanych biomasą, biogazowni rolniczych, przemysłowych oraz systemów zgazowania Systemy kogeneracyjne opalane biomasą CFB Gazyfikacja Odpady przemysłowe Biogazownie Odpady pochodzenia rolniczego Od 700 do 5000 kwe Od 2500 do kwt 1-5 t/h (25 MWth) > 5 t/h: system łączony Od 350 do 4000 kwe Od 200 do 2000 kwe Sheet 2 of 25

Odpady przemysłowe Biogazownie Odpady pochodzenia rolniczego Od 700 do 5000 kwe Od 2500 do

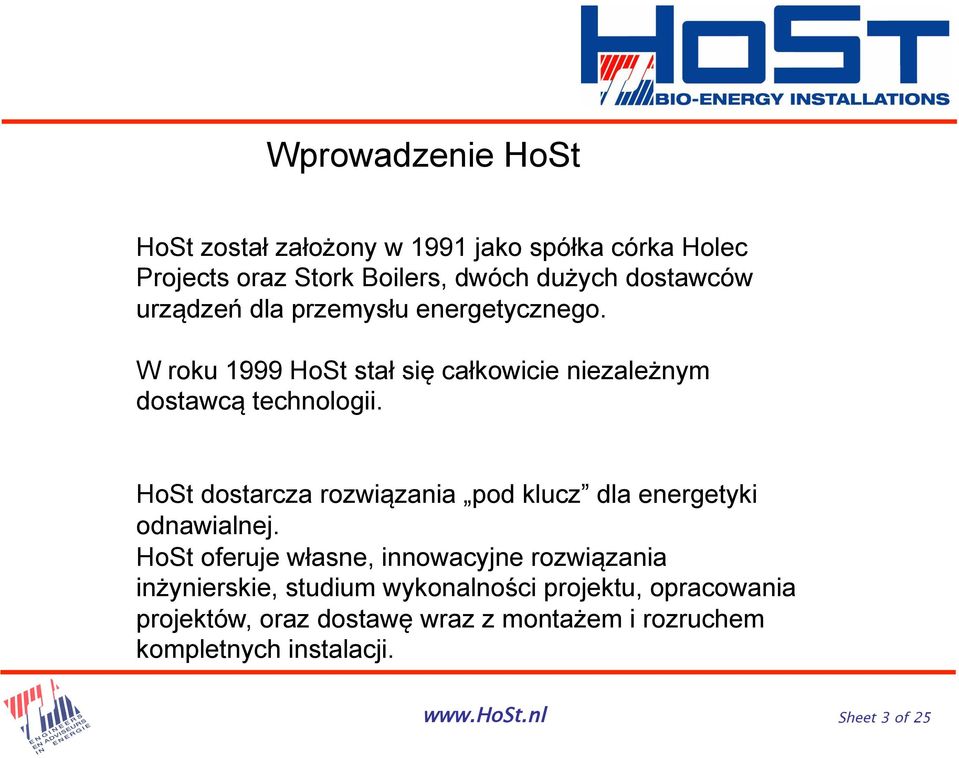

3 Wprowadzenie HoSt HoSt został założony w 1991 jako spółka córka Holec Projects oraz Stork Boilers, dwóch dużych dostawców urządzeń dla przemysłu energetycznego. W roku 1999 HoSt stał się całkowicie niezależnym dostawcą technologii. HoSt dostarcza rozwiązania pod klucz dla energetyki odnawialnej. HoSt oferuje własne, innowacyjne rozwiązania inżynierskie, studium wykonalności projektu, opracowania projektów, oraz dostawę wraz z montażem i rozruchem kompletnych instalacji. Sheet 3 of 25

HoSt dostarcza rozwiązania pod klucz dla energetyki odnawialnej.

4 Sheet 4 of 25

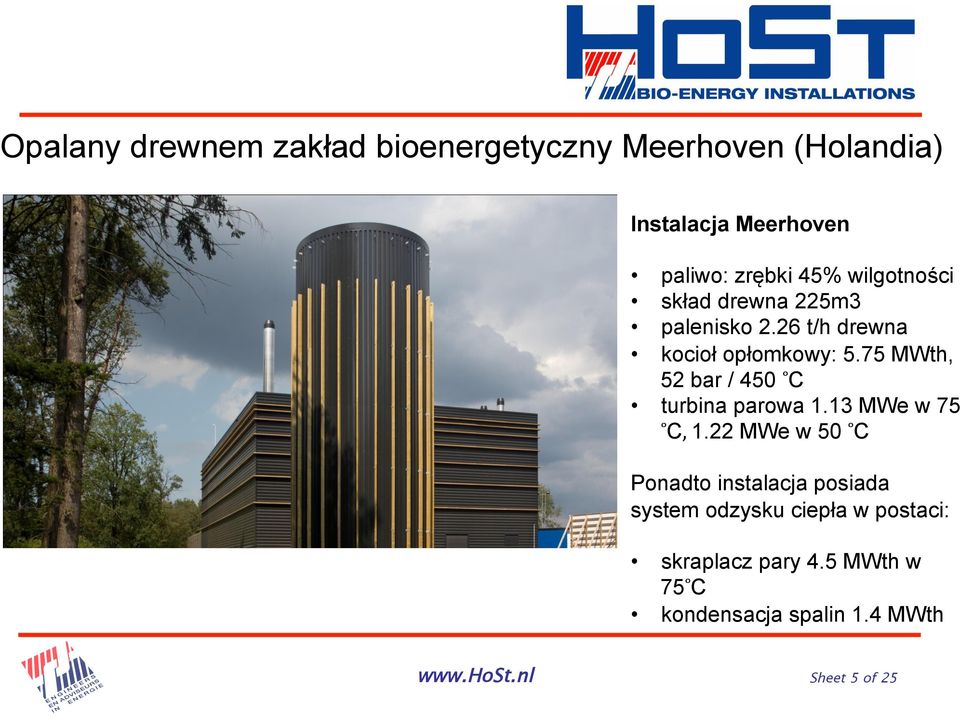

5 Opalany drewnem zakład bioenergetyczny Meerhoven (Holandia) Instalacja Meerhoven paliwo: zrębki 45% wilgotności skład drewna 225m3 palenisko 2.26 t/h drewna kocioł opłomkowy: 5.75 MWth, 52 bar / 450 C turbina parowa 1.13 MWe w 75 C, 1.22 MWe w 50 C Ponadto instalacja posiada system odzysku ciepła w postaci: skraplacz pary 4.5 MWth w 75 C kondensacja spalin 1.4 MWth Sheet 5 of 25

75 MWth, 52 bar / 450 C turbina parowa 1.13 MWe w 75 C, 1.

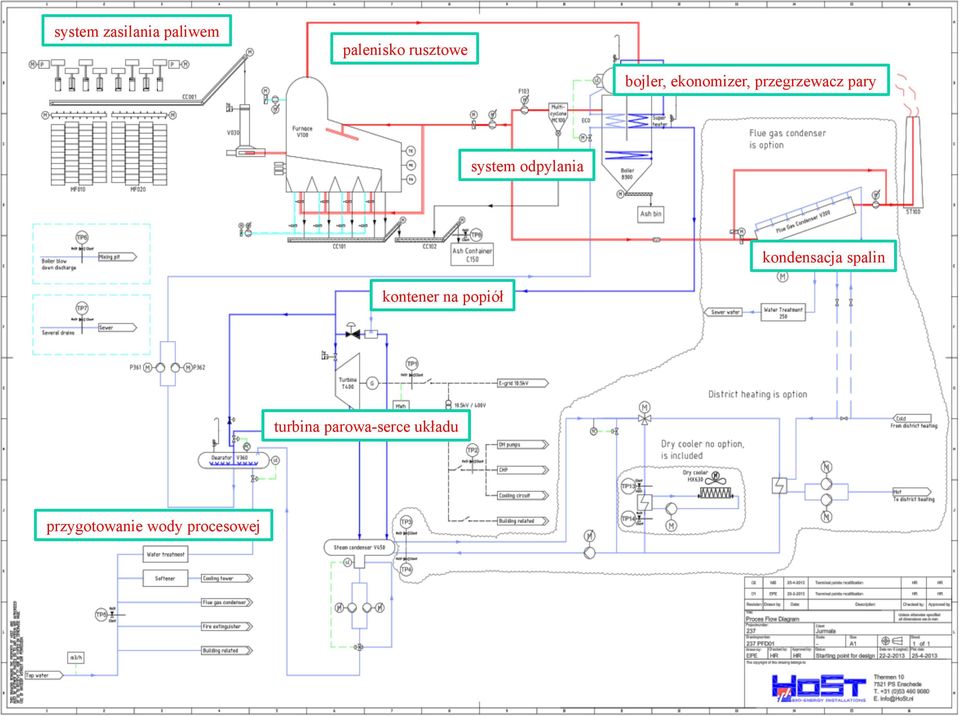

6 system zasilania paliwem palenisko rusztowe bojler, ekonomizer, przegrzewacz pary Diagram przepływu system odpylania procesu PFD kontener na popiół kondensacja spalin turbina parowa-serce układu przygotowanie wody procesowej Sheet 6 of 25

odpylania procesu PFD kontener na popiół kondensacja spalin

7 System podawania substratu ruchoma podłoga - hydrauliczny system zasilania zrębkami wygarniacze transportujące zrębki na przenośnik łańcuchowy Sheet 7 of 25

8 Cylindry działające niezależnie od siebie, wprawiają w ruch ruchomą podłogę Przenośnik łańcuchowy transportuje substrat do komory spalania Sheet 8 of 25

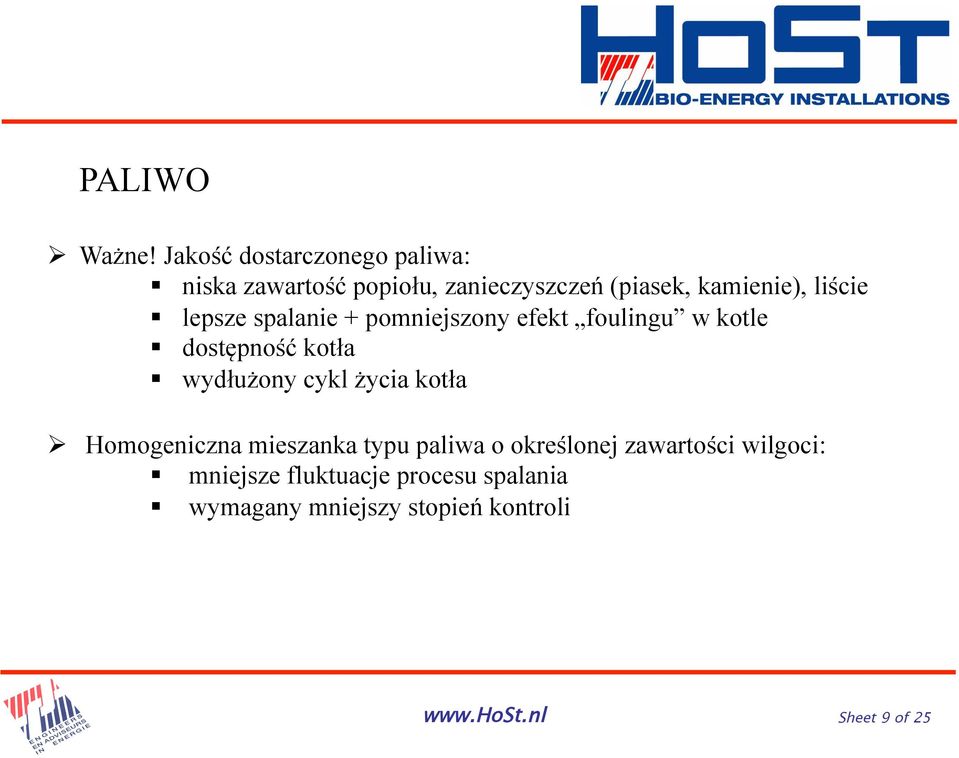

9 PALIWO! Ważne! Jakość dostarczonego paliwa: " niska zawartość popiołu, zanieczyszczeń (piasek, kamienie), liście " lepsze spalanie + pomniejszony efekt foulingu w kotle " dostępność kotła " wydłużony cykl życia kotła! Homogeniczna mieszanka typu paliwa o określonej zawartości wilgoci: " mniejsze fluktuacje procesu spalania " wymagany mniejszy stopień kontroli Sheet 9 of 25

liście " lepsze spalanie + pomniejszony efekt foulingu w kotle " dostępność kotła " wydłużony

10 Dystrybucja paliwa System dystrybucji transportuje paliwo na powierzchnię ruchomego rusztu: " paliwo jest równomiernie dystrybuowane na szerokość całego systemu ruchomego rusztu " 3 niezależnie działające tłoki hydrauliczne, moźliwość doboru odpowiedniej prędkości tłoka oraz ilości wtłaczanego paliwa " połączenie z rusztem za pomocą ramy chłodzonej wodą " kontrola ilości paliwa za pomocą czujników mikrofalowych Sheet 10 of 25

hydrauliczne, moźliwość doboru odpowiedniej prędkości tłoka oraz ilości wtłaczanego paliwa " połączenie z

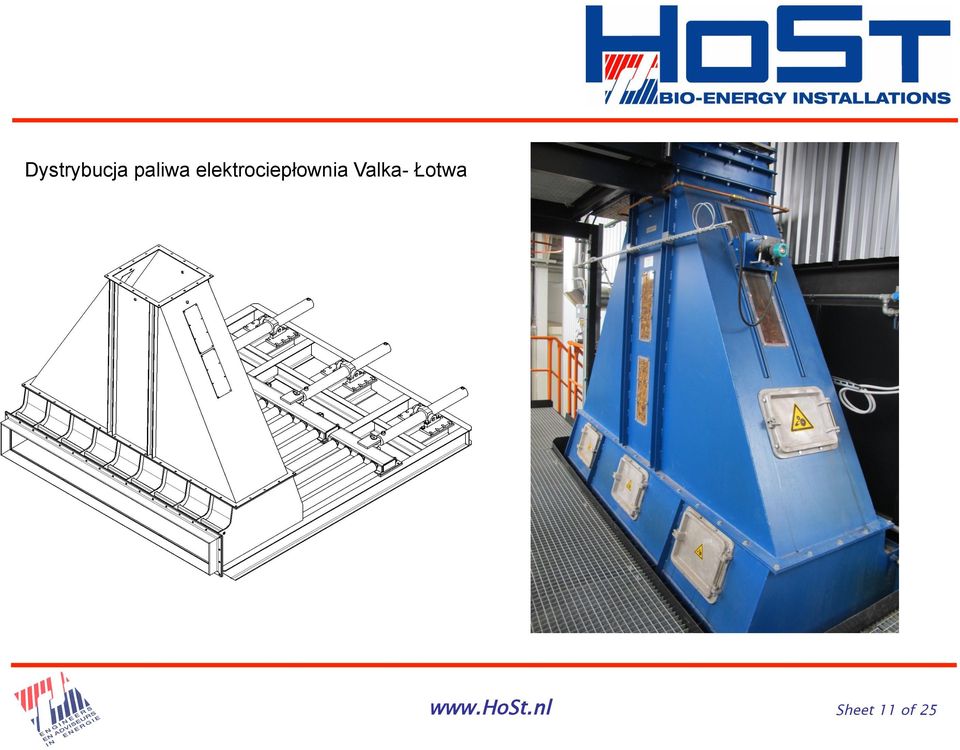

11 Dystrybucja paliwa elektrociepłownia Valka- Łotwa Sheet 11 of 25

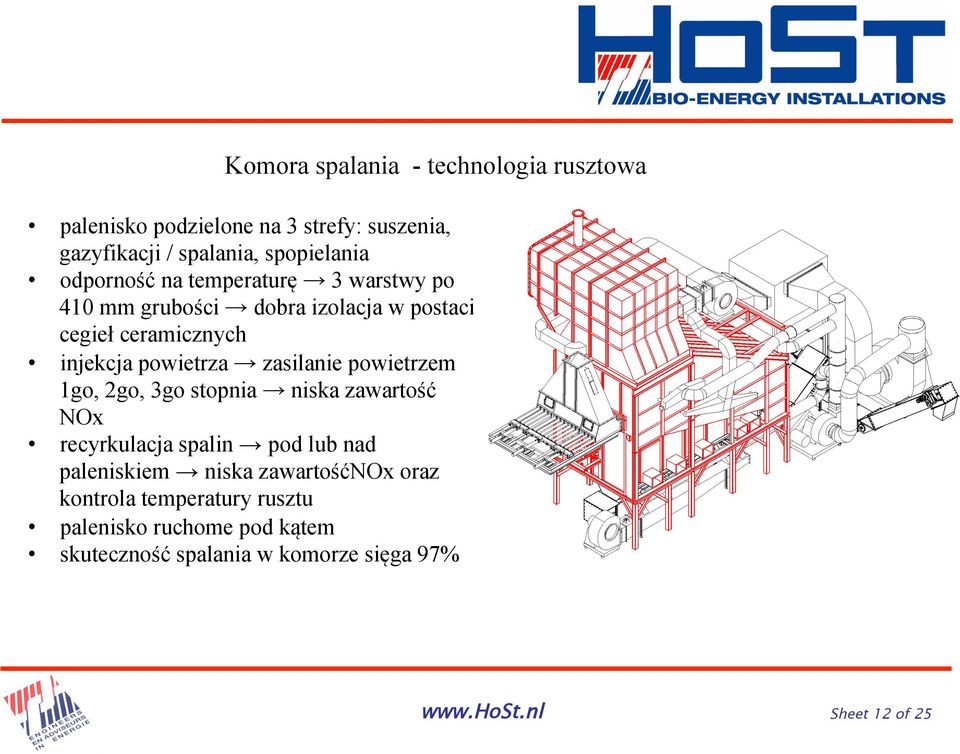

12 Komora spalania - technologia rusztowa palenisko podzielone na 3 strefy: suszenia, gazyfikacji / spalania, spopielania odporność na temperaturę 3 warstwy po 410 mm grubości dobra izolacja w postaci cegieł ceramicznych injekcja powietrza zasilanie powietrzem 1go, 2go, 3go stopnia niska zawartość NOx recyrkulacja spalin pod lub nad paleniskiem niska zawartośćnox oraz kontrola temperatury rusztu palenisko ruchome pod kątem skuteczność spalania w komorze sięga 97% Sheet 12 of 25

zasilanie powietrzem 1go, 2go, 3go stopnia niska zawartość NOx recyrkulacja spalin pod lub nad paleniskiem niska

13 Odporność natemperaturę do 1600 C!! Sheet 13 of 25

14 Sheet 14 of 25

15 Ruszt Typ rusztu: stopniowo obniżany, poruszany hydraulicznie pręty na ruszcie mogą zostać poddane rotacji by wydłużyć ich cykl życia pomiędzy serwisami ruszt został podzielony na sekcje, by zrożnicować przepływ zadawanego powietrza i poprawić efektywność spalania cały ruszt jest używany do spalania, nie jest częścią systemu dystrybucji paliwa, skutkiem czego następuje maksymalizacja wymiany ciepła Sheet 15 of 25

zadawanego powietrza i poprawić efektywność spalania cały ruszt jest używany do spalania, nie jest częścią

16 Sheet 16 of 25

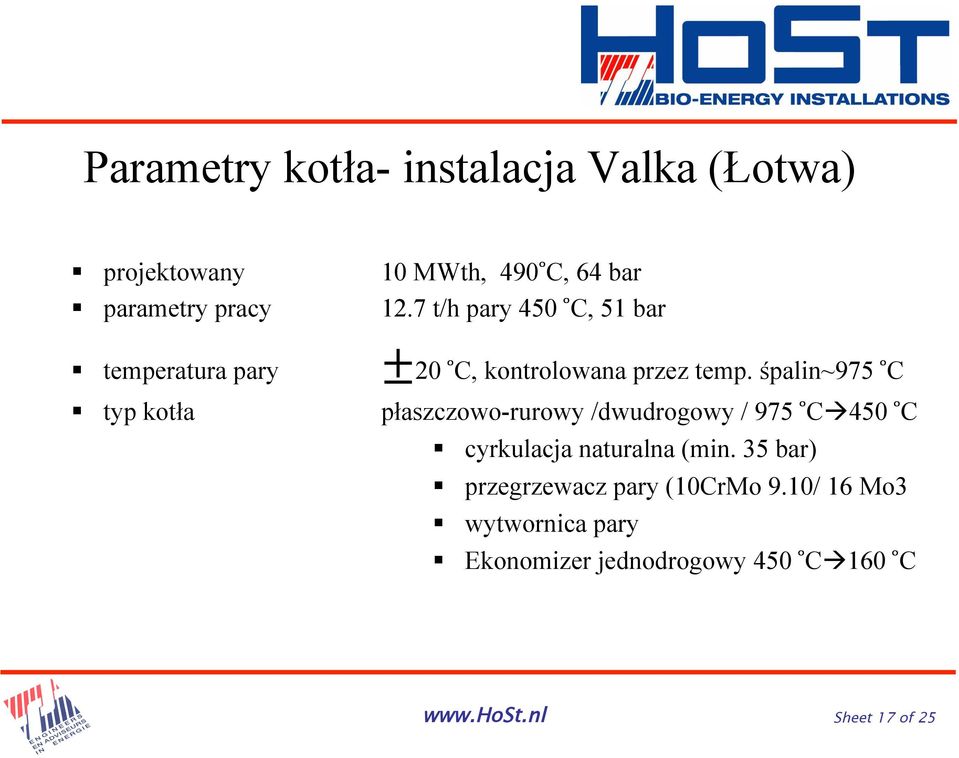

17 Parametry kotła- instalacja Valka (Łotwa) " projektowany 10 MWth, 490 C, 64 bar " parametry pracy 12.7 t/h pary 450 C, 51 bar " temperatura pary ±20 C, kontrolowana przez temp. śpalin~975 C " typ kotła płaszczowo-rurowy /dwudrogowy / 975 C#450 C " cyrkulacja naturalna (min. 35 bar) " przegrzewacz pary (10CrMo 9.10/ 16 Mo3 " wytwornica pary " Ekonomizer jednodrogowy 450 C#160 C Sheet 17 of 25

śpalin~975 C " typ kotła płaszczowo-rurowy /dwudrogowy / 975 C#450 C " cyrkulacja naturalna (min.

18 Sheet 18 of 25

19 Turbina parowa z generatorem- Valka (Łotwa) " Turbina " Wielostopniowa, 6 stopni " 12,6 t/h pary 50 bar 450 C " 8000 obr./ min. " Generator " 3000 kva 2400 kwe 10,5 kv " 1500 obr./min. przekładnia " chłodzony powietrzem Sheet 19 of 25

obr./ min. " Generator " 3000 kva 2400 kwe 10,5 kv " 1500 obr.

20 Sheet 20 of 25

21 Instalacja konwersji biomasy Meerhoven (Holandia) Sheet 21 of 25

22 Sheet 22 of 25

23 Instalacja konwersji biomasy Valka (Łotwa) Sheet 23 of 25

24 Dziękuję za uwagę! Sheet 24 of 25
