1 Budowa kotła na biomasę w Oddziale Zespół Elektrowni Dolna Odra PGE Górnictwo i Energetyka Konwencjonalna S.A. Oddział Zespół Elektrowni Dolna Odra październik 2011 roku

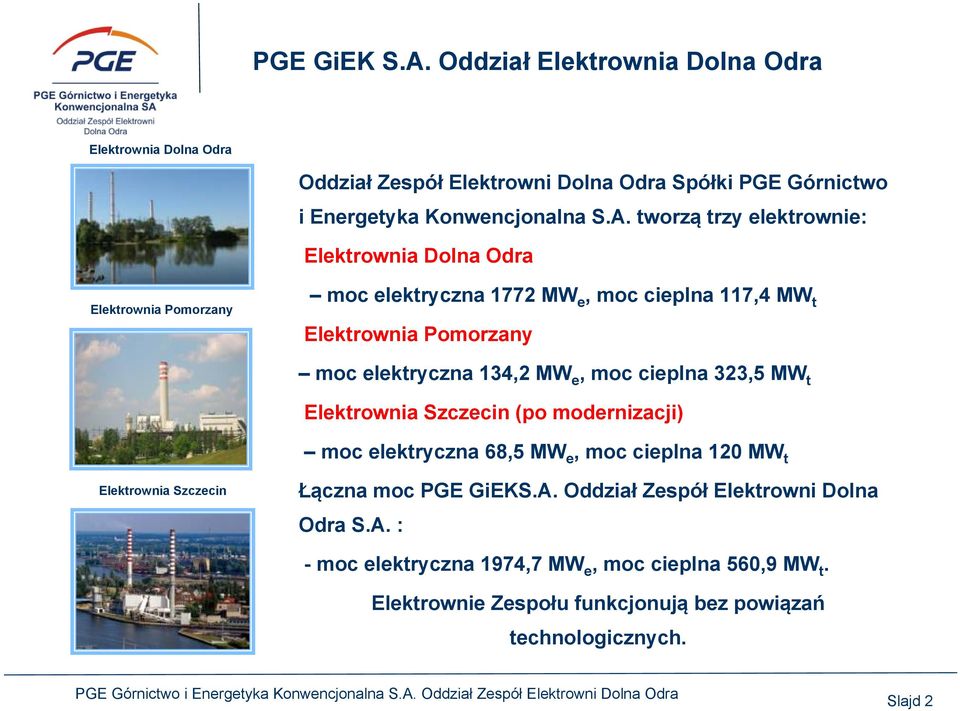

2 PGE GiEK S.A. Oddział Elektrownia Dolna Odra Elektrownia Dolna Odra Oddział Zespół Elektrowni Dolna Odra Spółki PGE Górnictwo i Energetyka Konwencjonalna S.A. tworzą trzy elektrownie: Elektrownia Dolna Odra Elektrownia Pomorzany moc elektryczna 1772 MW e, moc cieplna 117,4 MW t Elektrownia Pomorzany moc elektryczna 134,2 MW e, moc cieplna 323,5 MW t Elektrownia Szczecin (po modernizacji) moc elektryczna 68,5 MW e, moc cieplna 120 MW t Elektrownia Szczecin Łączna moc PGE GiEKS.A. Oddział Zespół Elektrowni Dolna Odra S.A. : - moc elektryczna 1974,7 MW e, moc cieplna 560,9 MW t. Elektrownie Zespołu funkcjonują bez powiązań technologicznych. Slajd 2

tworzą trzy elektrownie: Elektrownia Dolna Odra Elektrownia Pomorzany moc elektryczna 1772 MW e, moc cieplna 117,4 MW t Elektrownia Pomorzany moc elektryczna 134,2

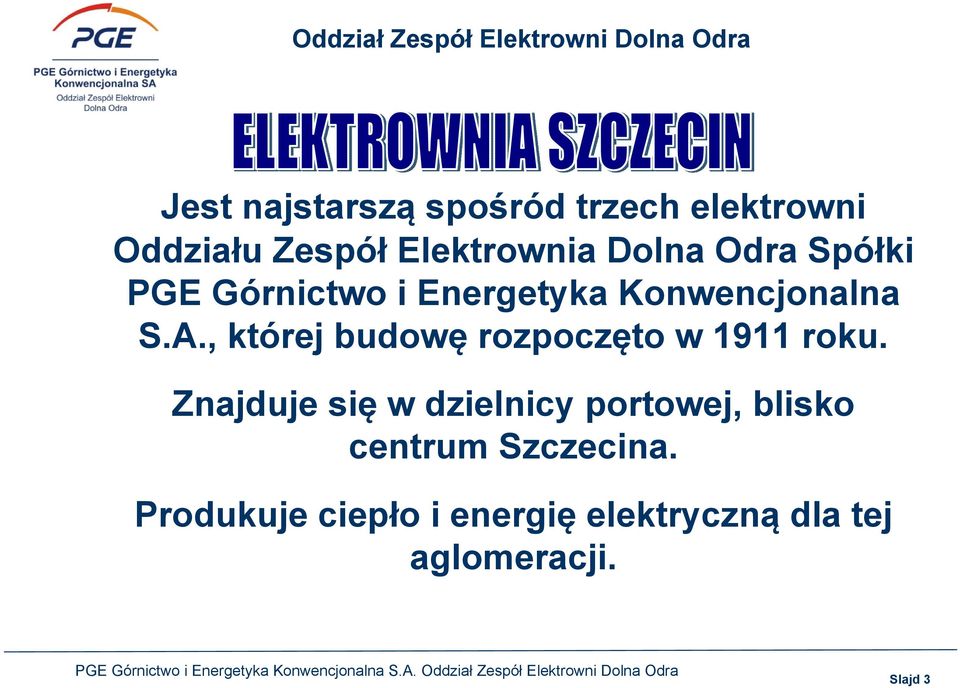

3 Jest najstarszą spośród trzech elektrowni Oddziału Zespół Elektrownia Dolna Odra Spółki PGE Górnictwo i Energetyka Konwencjonalna S.A., której budowę rozpoczęto w 1911 roku. Znajduje się w dzielnicy portowej, blisko centrum Szczecina. Produkuje ciepło i energię elektryczną dla tej aglomeracji. Slajd 3

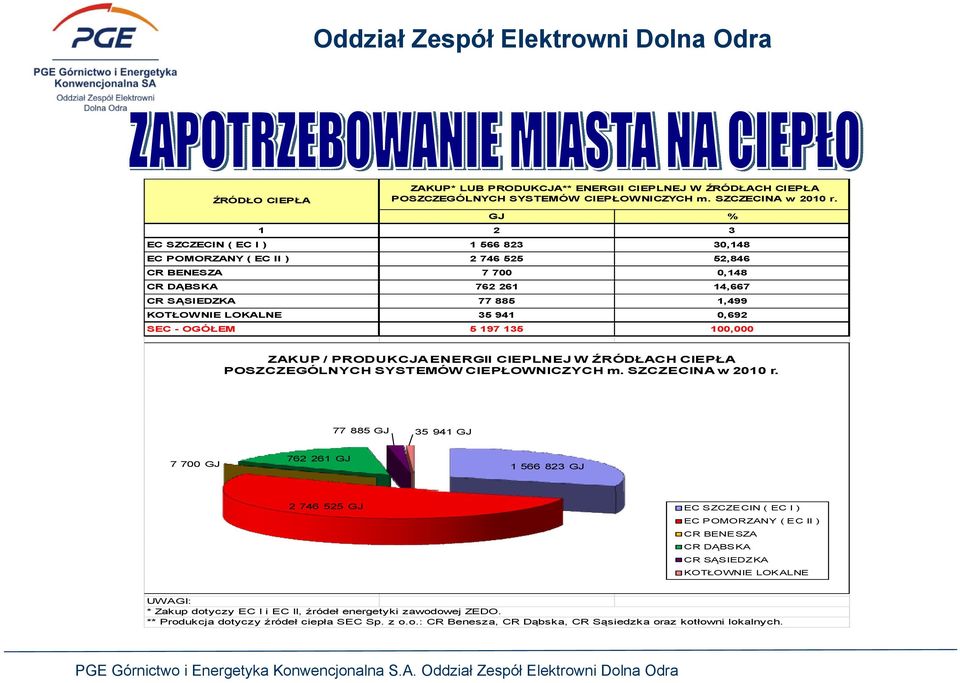

5 ŹRÓDŁO CIEPŁA ZAKUP* LUB PRODUKCJA** ENERGII CIEPLNEJ W ŹRÓDŁACH CIEPŁA POSZCZEGÓLNYCH SYSTEMÓW CIEPŁOWNICZYCH m. SZCZECINA w 2010 r. GJ % EC SZCZECIN ( EC I ) ,148 EC POMORZANY ( EC II ) ,846 CR BENESZA ,148 CR DĄBSKA ,667 CR SĄSIEDZKA ,499 KOTŁOWNIE LOKALNE ,692 SEC - OGÓŁEM ,000 ZAKUP / PRODUKCJA ENERGII CIEPLNEJ W ŹRÓDŁACH CIEPŁA POSZCZEGÓLNYCH SYSTEMÓW CIEPŁOWNICZYCH m. SZCZECINA w 2010 r GJ GJ GJ GJ GJ GJ EC SZCZECIN ( EC I ) EC POMORZANY ( EC II ) CR BENESZA CR DĄBSKA CR SĄSIEDZKA KOTŁOWNIE LOKALNE UWAGI: * Zakup dotyczy EC I i EC II, źródeł energetyki zawodowej ZEDO. ** Produkcja dotyczy źródeł ciepła SEC Sp. z o.o.: CR Benesza, CR Dąbska, CR Sąsiedzka oraz kotłowni lokalnych.

OGÓŁEM 5 197 135 100,000 ZAKUP / PRODUKCJA ENERGII CIEPLNEJ W ŹRÓDŁACH CIEPŁA POSZCZEGÓLNYCH SYSTEMÓW CIEPŁOWNICZYCH m. SZCZECINA w 2010 r.

6 Slajd 6

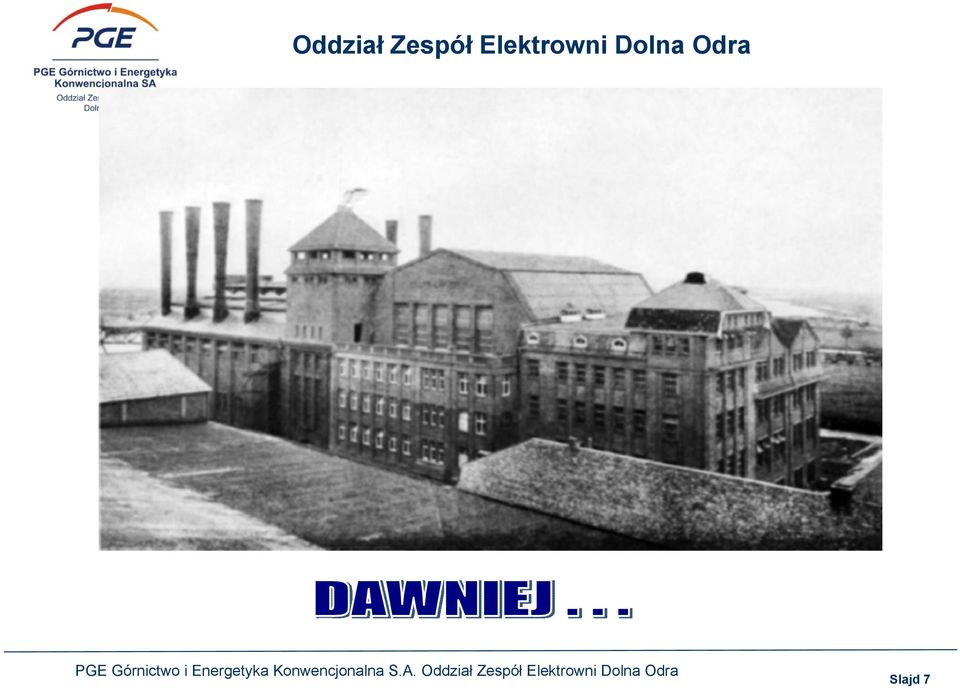

7 Slajd 7

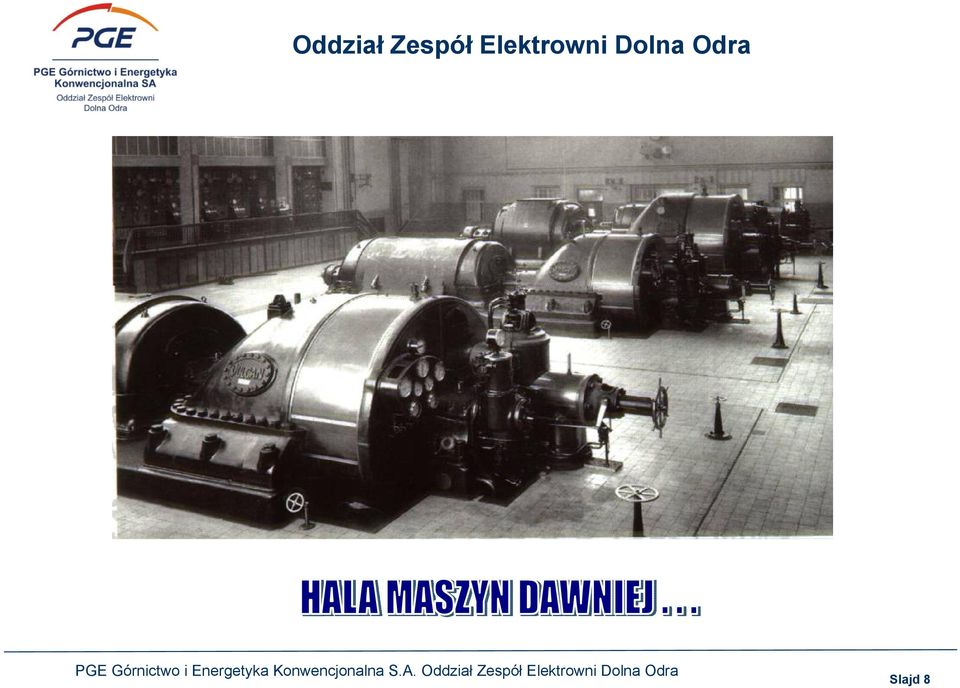

8 Slajd 8

9 Slajd 9

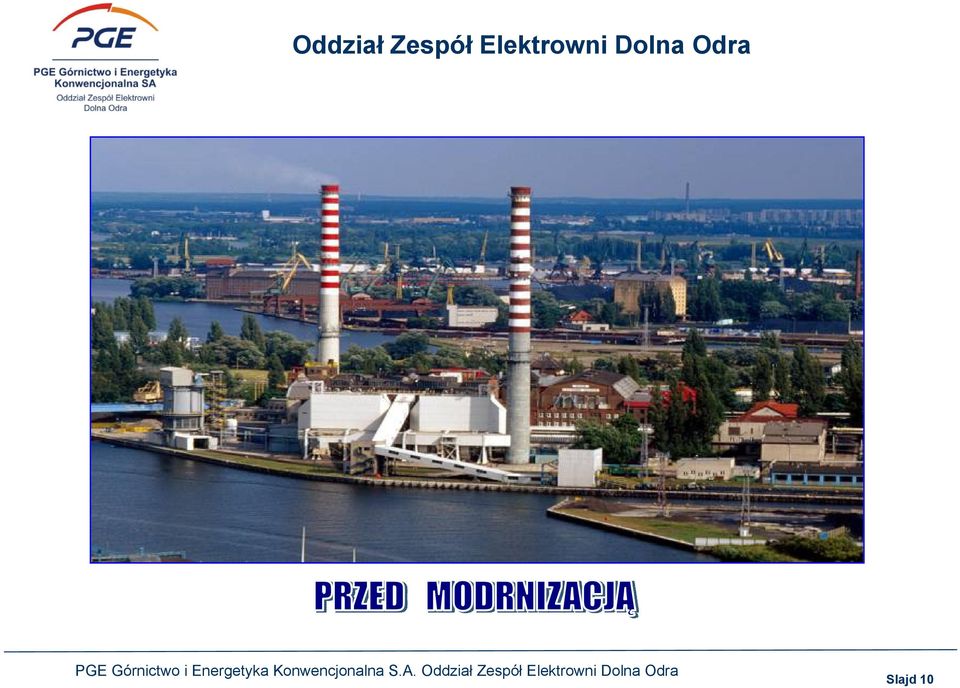

10 Slajd 10

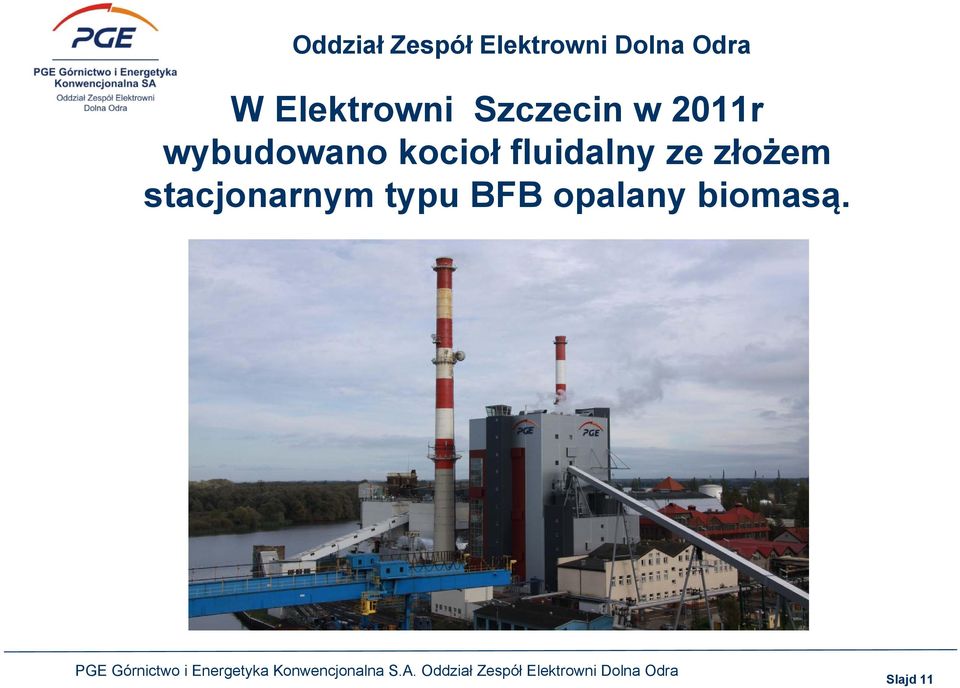

11 W Elektrowni Szczecin w 2011r wybudowano kocioł fluidalny ze złożem stacjonarnym typu BFB opalany biomasą. Slajd 11

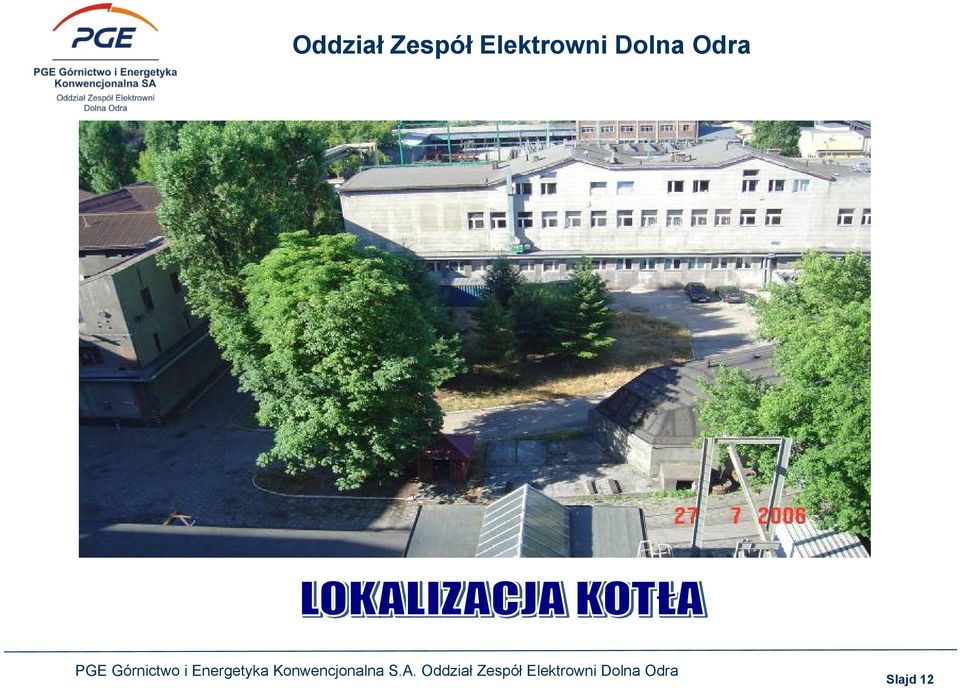

12 Slajd 12

13 Podpisanie kontraktu 29 / 4 / 2009 Wejście na plac budowy 2 / 3 / 2010 Rozpoczęcie montażu 15 / 7 / 2010 Próba ciśnieniowa kotła 11 / 3 / 2011 Rozpoczęcie rozruchu 10 / 2011 Przekazanie do eksploatacji 18 / 11 / 2011 Slajd 13

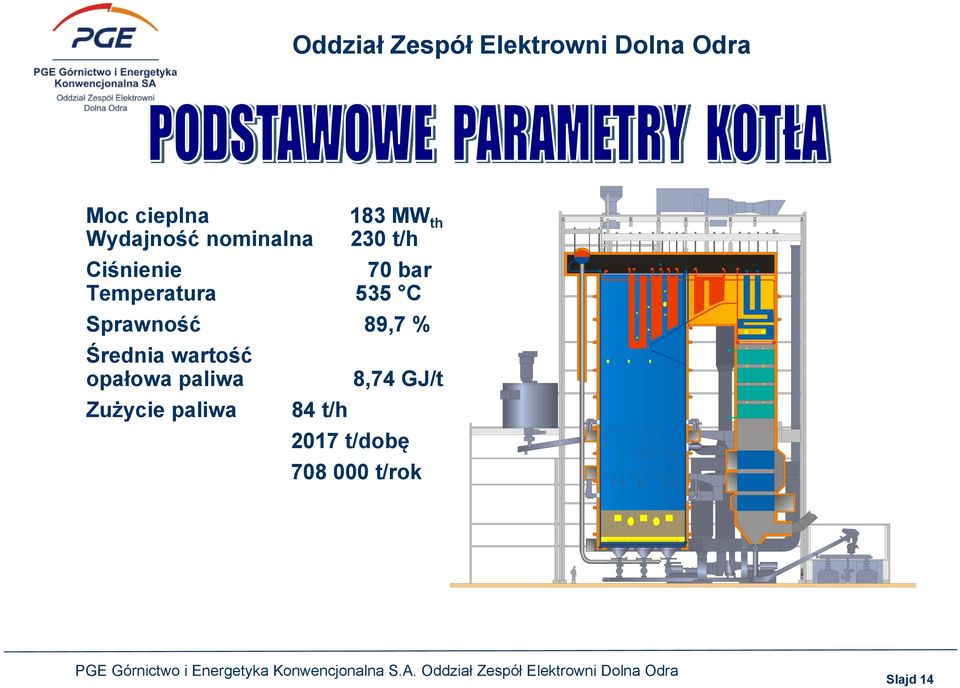

14 Moc cieplna 183 MW th Wydajność nominalna 230 t/h Ciśnienie 70 bar Temperatura 535 C Sprawność 89,7 % Średnia wartość opałowa paliwa 8,74 GJ/t Zużycie paliwa 84 t/h 2017 t/dobę t/rok Slajd 14

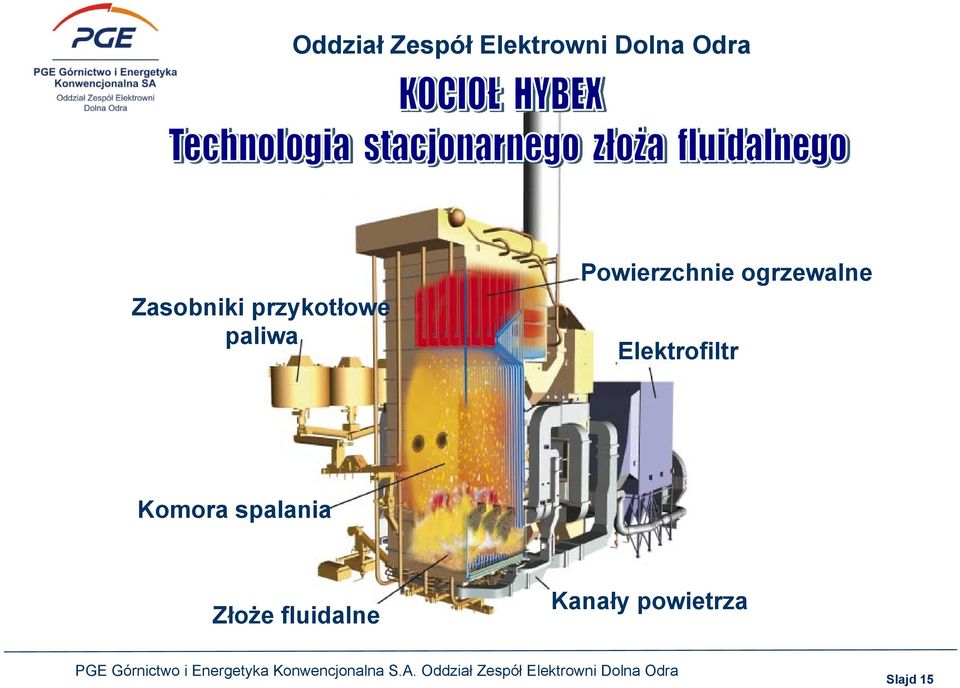

15 Zasobniki przykotłowe paliwa Powierzchnie ogrzewalne Elektrofiltr Komora spalania Złoże fluidalne Kanały powietrza Slajd 15

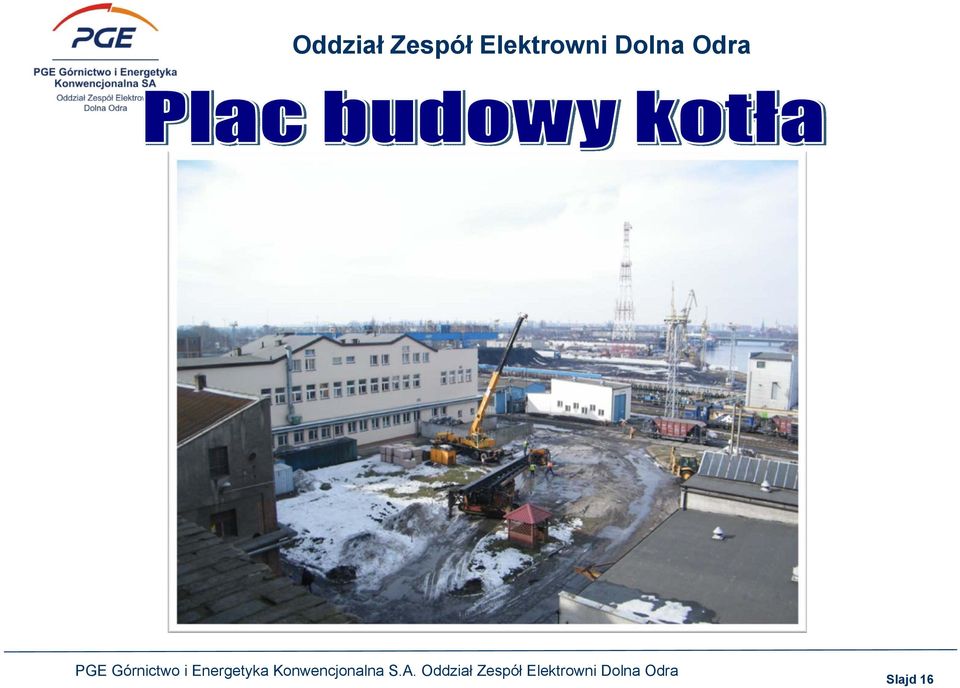

16 Slajd 16

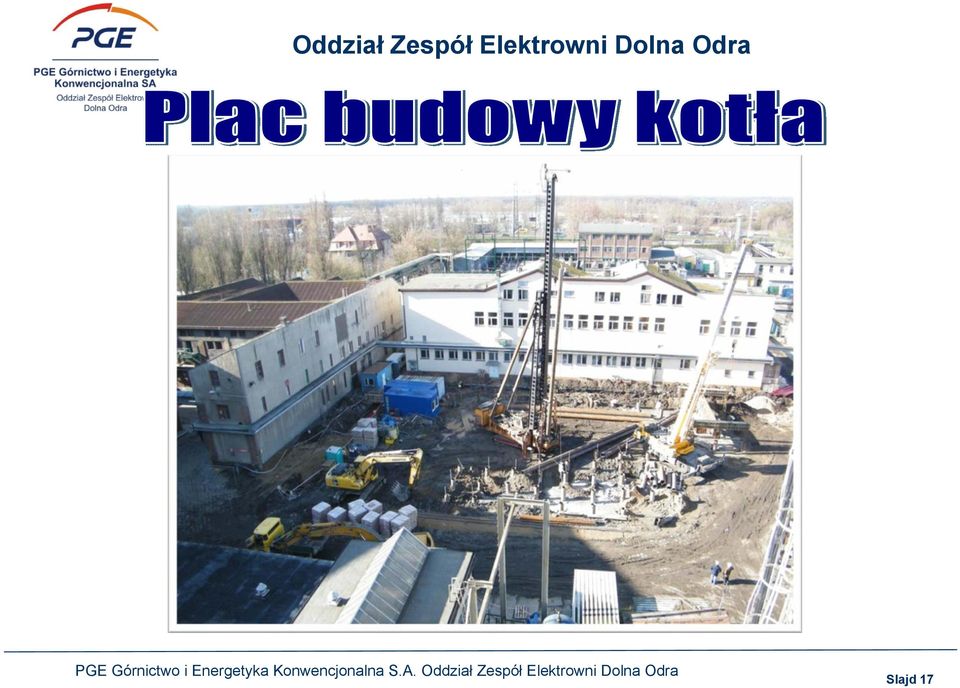

17 Slajd 17

18 Slajd 18

19 Slajd 19

20 Slajd 20

21 Slajd 21

22 Slajd 22

23 Slajd 23

24 Slajd 24

25 Slajd 25

26 Slajd 26

27 Slajd 27

28 zrębka pozyskana z lasów t zrębki wierzby energetycznej t pelety ze słomy t bioestr (spalany w dwóch palnikach pomocniczych gwarantujących pracę kotła z 50 % wydajnością) Slajd 28

29 Biomasa dostarczana może e być transportem wodnym, drogowym, kolejowym - pozwoli to ograniczyć jego negatywny wpływ na środowisko naturalne i reagować na zmiany cen transportu Slajd 29

30 Biomasa dostarczana kombinacją międzyga dzygałęziową transportu samochodowego, kolejowego i wodnego Slajd 30

31 Slajd 31

32 Slajd 32

33 Slajd 33

34 Slajd 34

35 Slajd 35

36 Slajd 36

37 Slajd 37

38 Slajd 38

39 Remont modernizacyjny turbiny 4UCK65, przeprowadzony w 2011 roku związany był z przystosowaniem jej do poprawnej współpracy z nowym kotłem opalanym biomasą (na wyższe parametry pary) Slajd 39

40 Projekt turbiny zrealizowany w 2000 roku (pierwszy etap modernizacji elektrowni) umożliwił jej współpracę z istniejącymi kotłami węglowymi. Pierwsze cztery stopnie turbiny nie zostały załopatkowane. Brakowało zarówno łopatek wirnikowych jak i tarcz kierowniczych oraz pierścienia dyszowego w stopniu 1. Slajd 40

41 Mając na uwadze wysokie wskaźniki turbozespołu po modernizacji zakres zmian w turbinie polegał na: Modernizacji układu łopatkowego załopatkowanie stopni 1 4 oraz wymiana łopatek stopni 5 8. Zabudowie stacji rozruchowo-zrzutowej pary świeżej. Modernizacji układu regulacji i AKPiA. Slajd 41

42 Slajd 42

43 Slajd 43

44 Slajd 44

45 MOC ZAINSTALOWANA 68,3 MW mocy elektrycznej 122 MW mocy w wodzie sieciowej MWh produkcji energii z OZE Slajd 45

46 Instytucje współfinansujące budowę kotła Slajd 46

47 Dziękuję za uwagę PGE Górnictwo G i Energetyka Konwencjonalna S.A. Oddział Zespół Elektrowni Dolna Odra
