2 Modernizacja kotłów rusztowych spalających paliwa stałe

3 Konstrukcyjno-produkcyjna firma EKOENERGOMASH powstała w 2001r. Podstawowe kierunki działania: Opracowanie i wdrożenia efektywnych technologii spalania odpadów pochodzenia rolniczego, niskokalorycznychlokalnych paliw, współspalanie różnych rodzajów paliw. Projektowanie i produkcja kotłów, instalacji przykotłowych oraz kotłowni. Remonty i modernizacje istniejących kotłów.

4 Rodzaje paliw spalanych w paleniskach projektowanych przez EKOENERGOMASZ Niskogatunkowe węgle Węgiel brunatny Torf Kora i odpady leśne Zrębki, trociny Łuska słonecznika Łuska gryki Owies i inne

5 Parametry kotłów projektowanych przez EKOENERGOMASZ Przepływ pary od 1 do 50 t/h Ciśnienie pary 1,4 4,0 MPa Temperatura pary przegrzanej do 450 oc Kotły wodne od 1 do 35 MW Sprawność kotłów od 89 do 92 % Rodzaje palenisk: - paleniska wirowe, - paleniska fluidalne, - paleniska rusztowe z wirowym dopalaniem.

6 Zalety technologii wirowego spalania Zwiększenie czasu przebywania paliwa w strefie spalania. Intensywne wymieszanie powietrza z paliwem w czasie spalania. Obciążenie cieplne paleniska dochodzi do 1,5.2 MW/m2. Wykorzystanie gorącego popiołu cyrkulującego w palenisku do poprawy procesu spalania.

7 System wyłapywania niedopalonych cząstek paliwa System wyłapywania zabudowuje się na wszystkich wirowych paleniskach. System służy do dopalenia części palnych w unosie. Funkcje systemu: Efektywne zatrzymanie cząstek paliwa w wirze w strefie aktywnegospalania. Pierścieniowe podawania wtórnego powietrza niezbędnego do spalania. Regulacja temperatury spalin na wylocie z paleniska.

8 Parowy kocioł z poziomym wirowym paleniskiem opalany korą.

9 Parowy kocioł E DB z dwoma wirowymi paleniskami Parowy kocioł E DB z dwoma wirowymi paleniskami. - sprawność 89 % - wydajność 14 t/h - ciśnienie 1.4 MPa - temperatura pary 250 O C - emisje CO 260 mg/nm 3 - emisje NOx 117 mg/nm 3 - paliwo łuska słonecznika

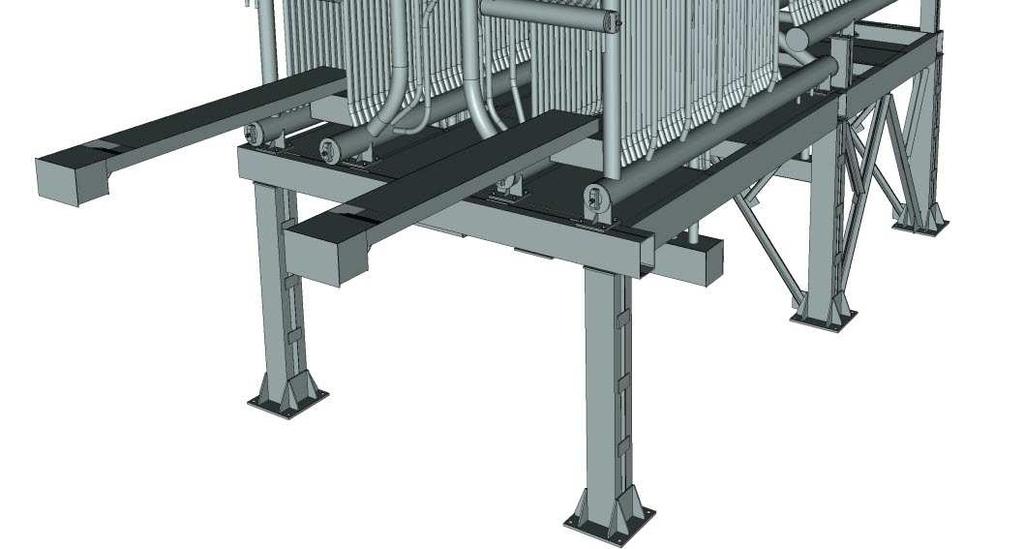

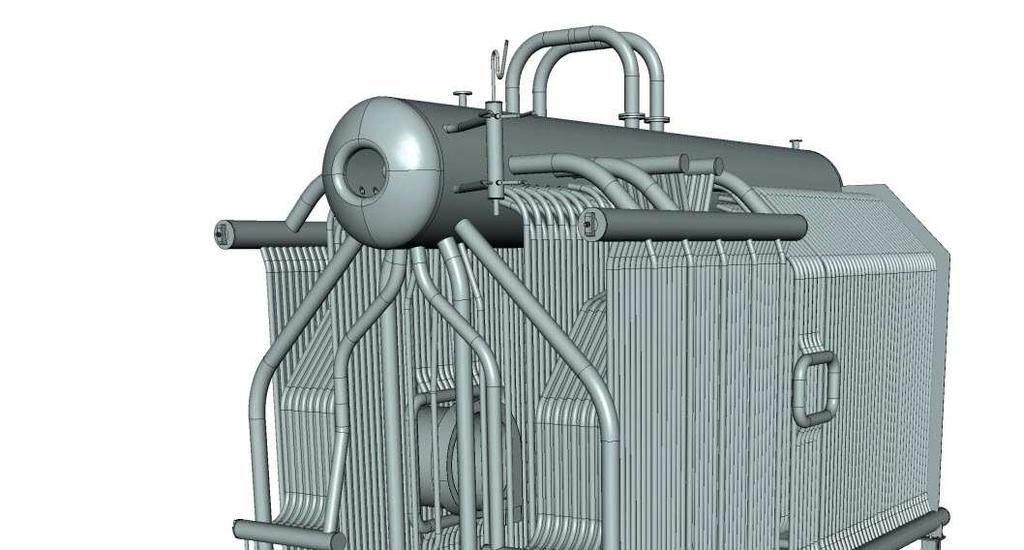

10 Parowy kocioł E DB z dwoma wirowymi paleniskami

11 Parowy kocioł E-6, z wirowym paleniskiem Parowy kocioł E-6, z wirowym paleniskiem. - sprawność 89 % - wydajność 6,5 t/h - ciśnienie 1,4 MPa - temperatura pary 225 O C - paliwo łuska słonecznika - rozpalanie (palnik gazowy lub olejowy) - system czyszczenia (generatory GFU-24/8)

12 Technologia fluidalna ze złożem stacjonarnym NFKS Spalanie w niskotemperaturowym, stacjonarnym złożu fluidalnym ma duże perspektywy wzastosowaniu. Technologia złoża fluidalnego NFKS ma następujące zalety: - możliwość spalenia paliw o dużej wilgotności i zawartości popiołu oraz wszelkich odpadów posiadających wartość energetycznych, których nie da się spalać tradycyjnymi metodami, - możliwość zabudowy kotłów z paleniskami NFKS w istniejących gabarytach kotłowni, - podwyższenie mocy kotłów po modernizacji, - zwiększenie współczynnika sprawności poprzez dopalenie części palnych, - zminimalizowanie zjawiska zabrudzania się powierzchni grzewczych, - szeroki zakres regulacyjny kotłów NFKS i wysoka stabilność pracy, co pozwala na pracę z turbinami parowymi, - możliwość pełnej automatyzacji procesu spalania, - niska emisja zanieczyszczeń do atmosfery, w tym NO x oraz SO x, - brak potrzeby zabudowy powierzchni grzewczych zanurzonych w warstwie fluidalnej, - nietworzenie się spieków w warstwie fluidalnej.

13 Paliwa spalane w technologii fluidalnej ze złożem stacjonarnym Rodzaje spalanych paliw: Odpady drzewne, w tym produkcji meblarskiej, płyt pilśniowych, płytpaździerzowych, pyłu drzewnego, Zrębki drewna o dużej wilgotności oraz zawartości kory i popiołu. Lokalne paliwa, w tym węgielkamienny lub brunatny odużej zawartości popiołu iwilgotności Torf. Odpady o dużej zawartości popiołu związane z wzbogacaniem węgla. Żużel i lotny popiół zkotłów rusztowych.

14 Technologia fluidalna ze złożem stacjonarnym NFKS Właściwości paleniska fluidalnego. Wysoka szybkość ruchu warstwy złoża. Równomierne cieplne obciążenie komory paleniskowej. Niska zawartość części palnych wżużlu ipopiele(1,5-2,5%) Palenisko pracuje w reżimie gazyfikacji (λ <1). Dopalanie następuje nad złożem. Obciążenie cieplne rusztu,wzależności od spalanego paliwa mieści się od MW/m2.

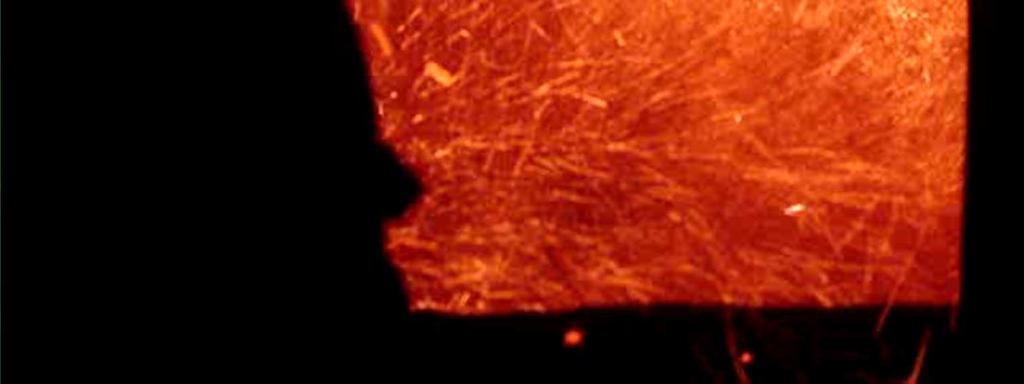

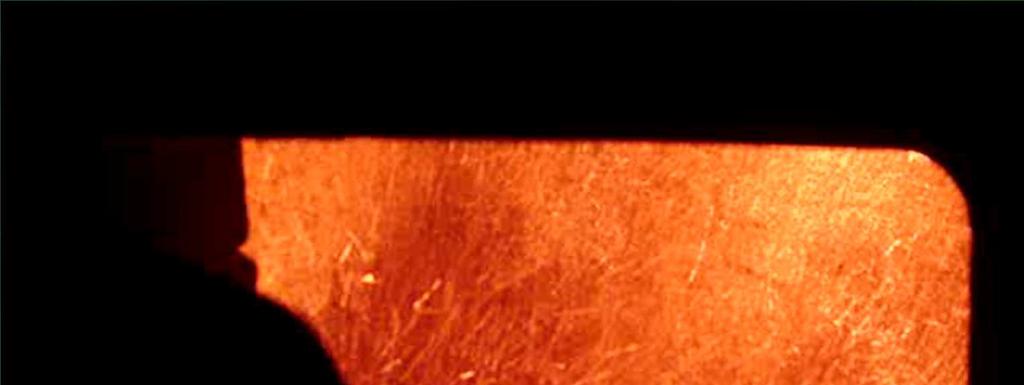

15 Spalanie paliwa w złożu fluidalnym

16 Kocioł parowy Е-30(35)-3,9-440 ФКС ze złożem fluidalnym

17 Kocioł parowy z paleniskiem rusztowym i wirowym dopalaniem Konstrukcja paleniska wykorzystuje technologie palenisk rusztowych, fluidalnych iwirowych. W kotle można spalać węgle niskogatunkowe, antracyt oraz klasyczne węgle do kotłów rusztowych. Z dużą efektywnością spalany jestwęgiel brunatny. Poprzez wytworzenie wiru w górnej części komory paleniskowej dopala się całkowicie paliwo.

18 Kocioł parowy Е DWU z NTKS Kocioł parowy z paleniskiem fluidalno-rusztowym z wirowym dopalaniem, o wydajności 10 t/h i ciśnieniu pary 1,4 MPa spala węgiel brunatny o wartości opałowej 3800kcal/kg (15900kJ/kg). Kociołwyposażonyjestwąski ruszt mechaniczny ustawiony pod kątem 6 O C. Ruszt podzielony jest na szczelne strefy podmuchowe. Nad rusztem doprowadzone jest powietrze wtórne, które wwirzedopaladrobnefrakcjewęgla.

19 Kocioł parowy Е DWU z NTKS

20 Możliwości modernizacyjne kotłów wodnych i parowych Projekt modernizacji kotła parowego E-42-3,9-440, spalającego odpady drzewne, z podwyższeniem wydajności i sprawności

21 Możliwości modernizacyjne kotłów wodnych i parowych Projekt modernizacji kotła parowego TC-20-3,9-440, spalającego odpady drzewne, z podwyższeniem wydajności do 30 t/h

22 Firma EKOENERGOMASH zaprojektowała i wykonała ponad 120 modernizacji i budowy nowychkotłówzabudowanychwzakładachw Rosji, Ukrainie, Kazachstanie oraz Mongolii. Pozytywne doświadczenia z eksploatacji nowych i zmodernizowanych kotłów potwierdzają osiągnięciewysokichwskaźników ekologiczno finansowych.
