1 Szczecin 3 grudnia 2009

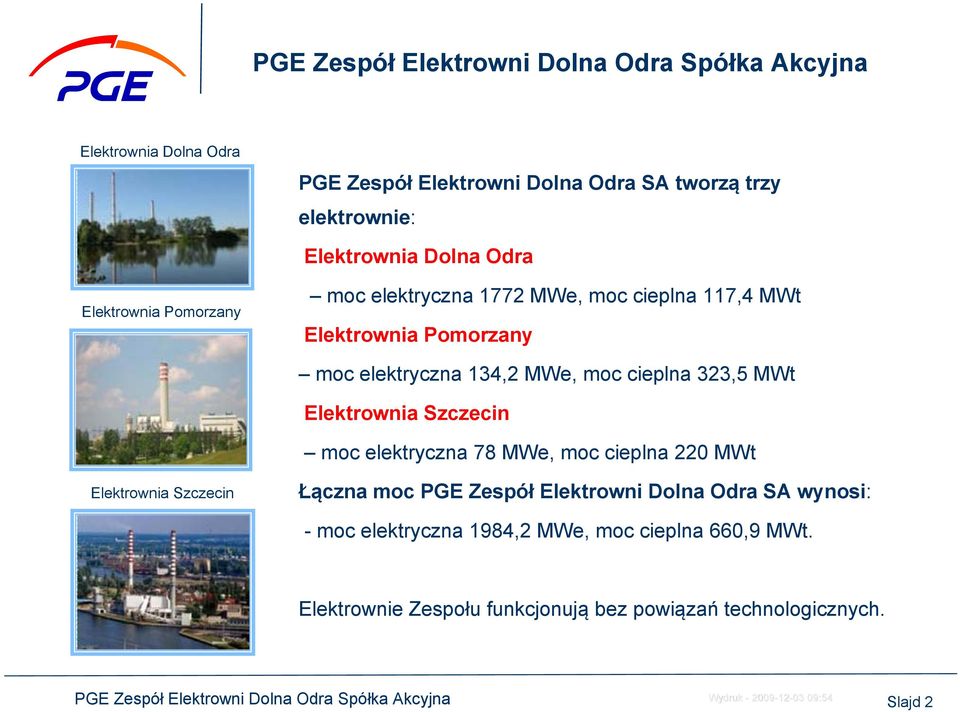

2 Elektrownia Dolna Odra PGE Zespół Elektrowni Dolna Odra SA tworzą trzy elektrownie: Elektrownia Dolna Odra Elektrownia Pomorzany moc elektryczna 1772 MWe, moc cieplna 117,4 MWt Elektrownia Pomorzany moc elektryczna 134,2 MWe, moc cieplna 323,5 MWt Elektrownia Szczecin moc elektryczna 78 MWe, moc cieplna 220 MWt Elektrownia Szczecin Łączna moc PGE Zespół Elektrowni Dolna Odra SA wynosi: - moc elektryczna 1984,2 MWe, moc cieplna 660,9 MWt. Elektrownie Zespołu funkcjonują bez powiązań technologicznych. Slajd 2

MWt Elektrownia Szczecin moc elektryczna 78 MWe, moc cieplna 220 MWt Elektrownia Szczecin Łączna moc PGE Zespół Elektrowni

3 Slajd 3

4 To najstarsza spośród trzech elektrowni PGE Zespół Elektrowni Dolna Odra S.A. zbudowana w 1911 roku. Położona w dzielnicy portowej, w niedalekiej odległości od centrum Szczecina. Jest dostawcą ciepła i energii elektrycznej dla tej aglomeracji. Slajd 4

Położona w dzielnicy portowej, w niedalekiej odległości od

7 Slajd 7

8 Slajd 8

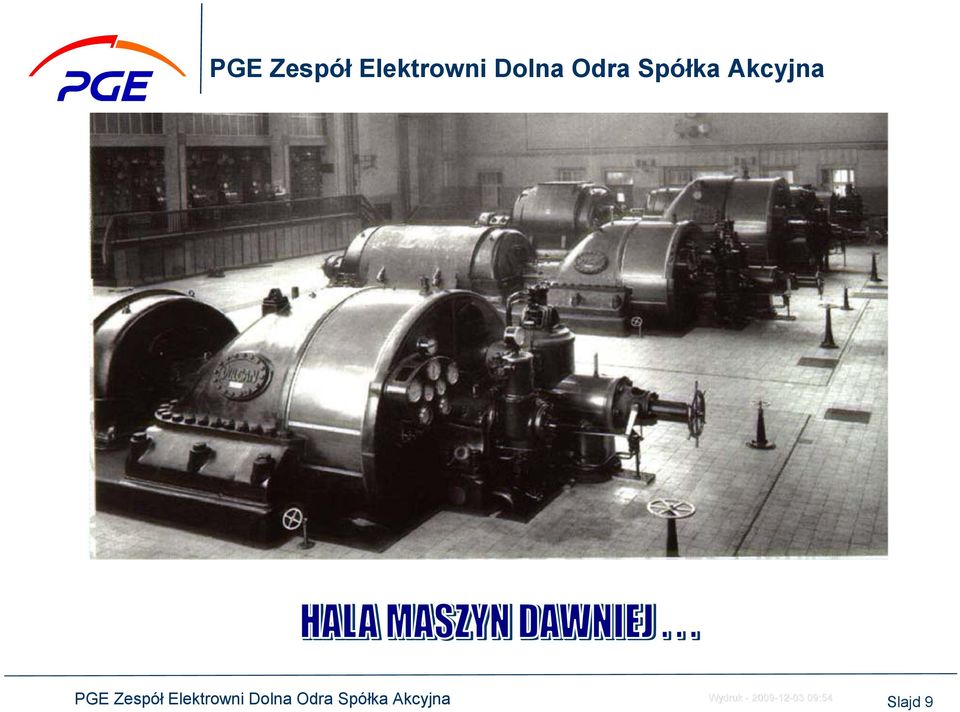

9 Slajd 9

10 Slajd 10

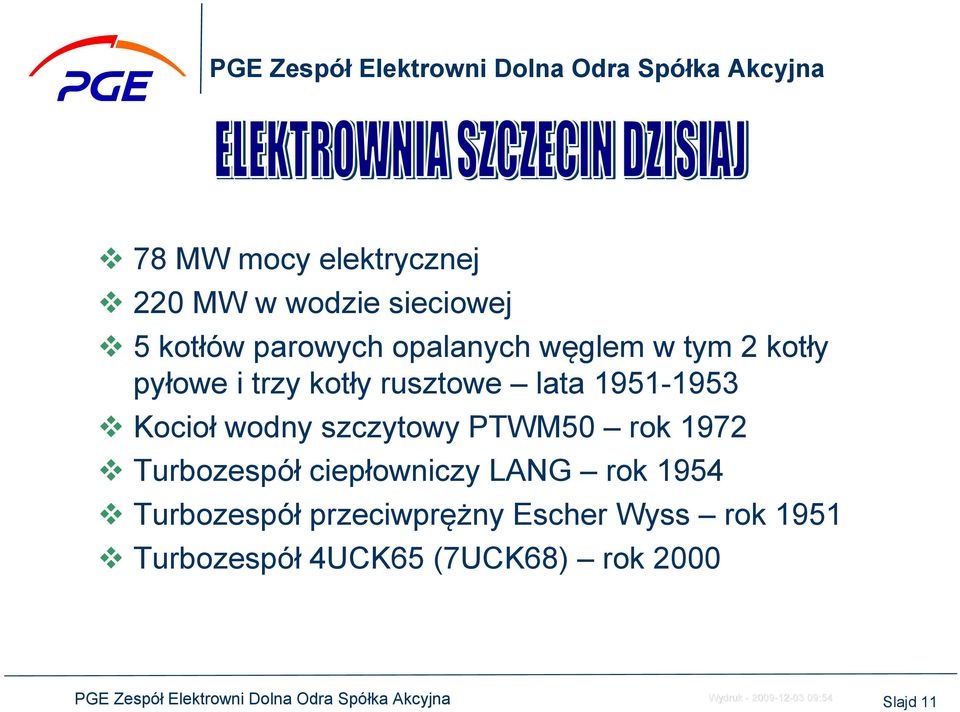

11 78 MW mocy elektrycznej 220 MW w wodzie sieciowej 5 kotłów parowych opalanych węglem w tym 2 kotły pyłowe i trzy kotły rusztowe lata Kocioł wodny szczytowy PTWM50 rok 1972 Turbozespół ciepłowniczy LANG rok 1954 Turbozespół przeciwprężny Escher Wyss rok 1951 Turbozespół 4UCK65 (7UCK68) rok 2000 Slajd 11

szczytowy PTWM50 rok 1972 Turbozespół ciepłowniczy LANG rok 1954 Turbozespół

12 Energii elektrycznej w tym prawa majątkowe z OZE prawa majątkowe z kogeneracji MWh MWh MWh Ciepła GJ Slajd 12

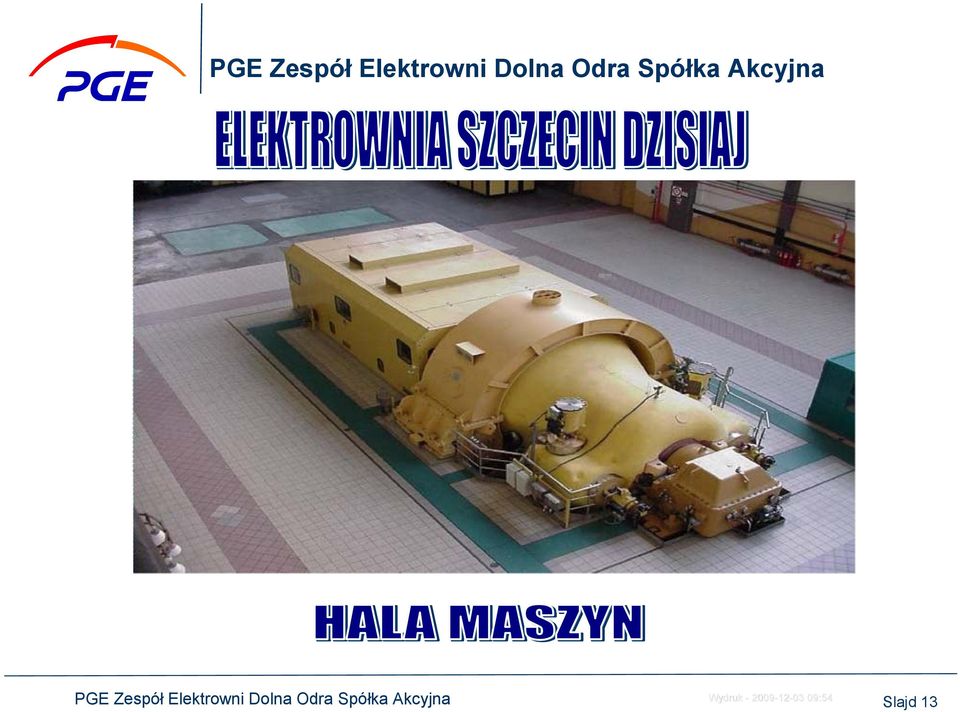

13 Slajd 13

14 Slajd 14

15 W Elektrowni Szczecin rozpoczęto budowę kotła fluidalnego typu BFB opalanego biomasą. Kocioł będzie spalał paliwa z biomasy, takie jak: zrębki pozyskane z lasów zrębki wierzby energetycznej pelety ze słomy t t t Slajd 15

Kocioł będzie spalał paliwa z biomasy, takie jak: zrębki

16 Moc cieplna 183 MWt Wydajność nominalna 230 t pary/h Sprawność kotła 89,7 % Średnia wartość opałowa 8,74GJ/t Zużycie paliwa 84 t/h 2017 t/dobę Slajd 16

17 Slajd 17

18 Miesiące od podpisania kontraktu Podpisanie kontraktu 29 / 4 / 2009 Rozpoczęcie montażu 13 Próba ciśnieniowa 22 Rozpoczęcie rozruchu 27 Przekazanie do eksploatacji / 2011 Slajd 18

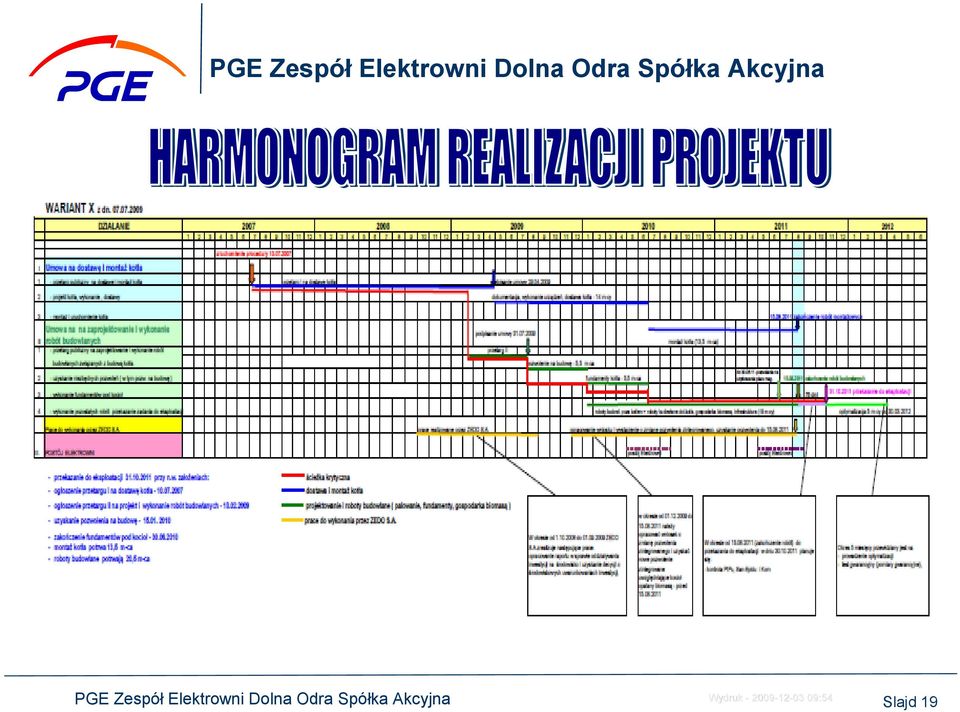

19 Slajd 19

20 PGE Zespół Elektrowni Dolna Odra S.A. Elektrownia Szczecin Para Paliwa 183 MW th 64 kg/s (230 t/h) 70 bar 535 C Rozruch 2011 Biomasa poch. leśnego, zrębki wierzby, pelety ze słomy 20 Slajd 20

21 Kocioł HYBEX Technologia stacjonarnego złoża fluidalnego Zasobniki przykotłowe paliwa Powierzchnie ogrzewalne Oczyszczanie spalin Komora spalania Złoże fluidalne Kanały powietrza Slajd 21

22 MOC ZAINSTALOWANA 68 MW mocy elektrycznej 134 MW mocy w wodzie sieciowej Slajd 22

23 Slajd 23

24 Slajd 24

25 Slajd 25

26 Biomasa dostarczana może e być transportem wodnym, drogowym, kolejowym - pozwoli to ograniczyć jego negatywny wpływ na środowisko naturalne i reagować na zmiany cen transportu Slajd 26

27 Biomasa dostarczana kombinacją międzyga dzygałęziową transportu samochodowego, kolejowego i wodnego Slajd 27

28 Slajd 28

29 Slajd 29

30 Slajd 30

31 Instytucje współfinansujące Slajd 31

32 DZIĘKUJĘ ZA UWAGĘ Szczecin 3 grudnia 2009
