1 Instrukcja instalacji System Xesar 3.0

2 Spis treści 1 System jednostanowiskowy z komputerem typu desktop lub laptopem Wymagania systemowe do eksploatacji systemu jednostanowiskowego 1 2 Import danych z systemu Xesar 2.2 do systemu Xesar Kompatybilność aktualizacji systemu Xesar Instrukcja aktualizacji do wersji Xesar 3.0 dla systemów Xesar Przygotowanie komputera Docker Pobieranie Dockera Instalacja Dockera Instalacja sterownika stacji kodującej Automatyczne wyszukiwanie sterownika przez system Windows Alternatywa: Ręczne wyszukiwanie sterownika i instalacja sterownika HID Programy Xesar Menedżer instalacji systemu Xesar Menedżer urządzeń peryferyjnych Powiązanie stacji kodującej z oprogramowaniem Xesar Integracja tabletu Xesar z systemem Ręczne odinstalowanie i zainstalowanie aplikacji Xesar (aktualizacja systemu Xesar 2.2 do wersji Xesar 3.0) Zapis danych Xesar W niniejszej instrukcji instalacji zastosowano następujące funkcje oprogramowania Xesar i stacje kodujące: Menedżer instalacji wersja Menedżer urządzeń peryferyjnych wersja Tablet Xesar APK wersja Stacja kodująca wersja HID OMNIKEY 5421 i 5422 Zastosowano następujące wersje oprogramowania systemowego: Windows 10 Pro wersja Build Docker wersja ce-win59 (16762) System Xesar 3.0 obsługuje następujące tablety Xesar: Tablet Xesar V3 (EVVA (Ares F716XM)) Tablet Xesar V2 (Acer Iconia One 7 (B1-770)) Tablet Xesar V2 (Acer Iconia One 7 (B-730HD)) II

3 1 System jednostanowiskowy z komputerem typu desktop lub laptopem 1.1 Wymagania systemowe do eksploatacji systemu jednostanowiskowego Eksploatacja w postaci jednostanowiskowego komputera nie jest zalecana do trybu ciągłego 24 h / 7 dni oraz do stosowania w połączeniu z komponentami online. Do eksploatacji jednostanowiskowego systemu PC muszą być spełnione następujące minimalne wymagania: Procesor zgodny z x86-64 (CPU) 4-rdzeniowy, 2,4 GHz lub szybszy Sprzętowa obsługa wirtualizacji Pamięć operacyjna (RAM): 8 GB (z OS) Pojemność dysku twardego: 60 GB Klient Docker z obsługą API 1.24, Docker Compose Docker Engine z obsługą API 1.24 Internet do aktywowania jednostek KeyCredits i licencji, a także dla dostępu do zabezpieczonych przez EVVA, niezmanipulowanych autentycznych pakietów oprogramowania Lokalna sieć LAN z niską latencją; sieć WLAN do synchronizacji tabletu Xesar oraz dostępu do udostępnionych usług 1 USB Host x stacja kodująca EVVA z gniazdem na kartę administratora i z obsługą zbliżeniowych kart RFID (Mifare Desfire EV1; ISO 14443) Klawiatura i mysz Rozdzielczość ekranu 1024x768 pikseli, zalecana: 1920x1080 System operacyjny: Windows 10 Pro 64-bit wersja 1511 (build 10586) lub nowsza Przeglądarka zgodna z HTML5/CSS3, z aktywowaną obsługą Javascript Sieć lokalna: o WLAN (Wireless): IEEE g, n o Protokoły: IPv4 HTTP/HTTPS (z TLS) Usługi udostępnione w Internecie przez EVVA: Usługi URL Konfigurowalny port Trusted Registry Nie Usługi licencyjne Nie Usługi udostępnione w sieci lokalnej przez system Xesar 3.0: Usługi URL Co Konfigurowalny port Zarządzanie instalacji>:8080 Eksploatacja Tak Mogą być dostępne następujące opcje (ew. proszę skonsultować się z biurem technicznym EVVA): Eksploatacja Menedżera instalacji na maszynie wirtualnej Eksploatacja Menedżera instalacji na innych systemach operacyjnych Windows Użycie innych przeglądarek zgodnych z HTML5/CSS3 1

4 2

5 2 Import danych z systemu Xesar 2.2 do systemu Xesar 3.0 Ilustracja 1 Ważne wskazówki dotyczące aktualizacji oprogramowania 2.1 Kompatybilność aktualizacji systemu Xesar Wart. zadana / rzeczywista X1.0 X1.1 X2.0 X2.1 X2.2 X3.0 X1.0 X1.1 x X2.0 x X2.1 x x X2.2 x x x X3.0 x Zaktualizować do wersji Xesar 3.0 można wyłącznie systemy Xesar 2.2! Dotyczy to firmware oraz oprogramowania! 3

6 2.2 Instrukcja aktualizacji do wersji Xesar 3.0 dla systemów Xesar 2.2 Podczas aktualizacji należy zwrócić uwagę na pola zaznaczone na żółto z oznaczeniem: Wyłącznie dla aktualizacji systemu Xesar 2.2 do wersji Xesar 3.0. Wyłącznie dla aktualizacji systemu Xesar 2.2 do wersji Xesar 3.0 Aby zaktualizować oprogramowanie Xesar w wersji Xesar 2.2 do wersji Xesar 3.0, należy wykonać następującą procedurę: Wsunąć kartę administratora do gniazda stacji kodującej i załadować dane z systemu Xesar 2.2 (patrz rozdział 6.1 Menedżer instalacji systemu Xesar, krok 8 Ładowanie karty administratora). Podczas dodawania nowego systemu należy zaimportować plik z bazą danych systemu Xesar 2.2. Uwaga: Chcąc zaktualizować system Xesar 2.2 do wersji Xesar 3.0, należy zwrócić uwagę na następujące punkty: Należy odinstalować aplikację Xesar istniejącą na tablecie Xesar i zainstalować nową aplikację Xesar 3.0. Patrz rozdział: Ręczne odinstalowanie i zainstalowanie aplikacji Xesar (aktualizacja systemu Xesar 2.2 do wersji Xesar 3.0) Bieżąca wersja firmware komponentów kontroli dostępu Xesar 3.0 jest przesyłana do komponentów za pomocą tabletu Xesar i aktualnej aplikacji Xesar. Już istniejące nośniki identyfikacji mogą być nadal wykorzystywane. W tym celu należy je zaktualizować na stacji kodującej lub czytniku naściennym online. Zanim nastąpi import systemu Xesar 2.2 do systemu Xesar 3.0, należy aktywować dysk C dla Dockera. Istniejąca karta administratora systemu Xesar 2.2 będzie nadal wykorzystywana. Jednostki KeyCredit mogą być nadal wykorzystywane, jednostki KeyCredit Unlimited w systemie Xesar 3.0 nie mogą być nadal wykorzystywane i przepadają! Skorzystać z wariantu KeyCredit Xesar Lifetime w celu nieograniczonego użytku w ramach jednorazowej płatności! Xesar Lifetime można aktywować dopiero po aktualizacji do wersji Xesar 3.0. NIE MOŻNA zrobić tego w wersji Xesar 2.2 (a więc nie przed eksportem/importem do systemu Xesar 3.0.!). Dwa czytniki naścienne z centralką sterującą: W systemie Xesar 2.2 zastosować zestaw dwa czytniki naścienne z jedną centralką sterującą. Przed uaktualnieniem do wersji Xesar 3.0 czytniki te należy wymontować z systemu i przełączyć w tryb serwisowy. Po uaktualnieniu do wersji Xesar 3.0 zamontować ponownie oba czytniki naścienne do systemu. Pomocy i szczegółowych informacji chętnie udzielą nasi koledzy z biura technicznego. 4

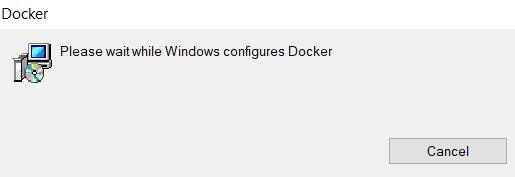

7 3 Przygotowanie komputera W celu skorzystania z systemu Xesar 3.0 należy przygotować komputer (wyposażony w system Windows 10 Pro) z Dockerem i sterownikiem stacji kodującej. 3.1 Docker Docker to oprogramowanie Open Source do separacji aplikacji z wirtualizacją kontenerową. Na początek należy zainstalować Docker na komputerze. WAŻNE: Docker CE for Windows można instalować wyłącznie na komputerach obsługujących system Windows 10 Pro od wersji 1511 (build 10586). Jeśli na komputerze brak zainstalowanej wymaganej wersji Windows 10 Pro, należy przeprowadzić aktualizację systemu Windows 10 Pro Pobieranie Dockera 1. krok: Załadować Docker na komputer poprzez bezpośredni link: Instalacja Dockera 1. krok: Po pobraniu instalator otworzy się automatycznie. Ilustracja 2 Instalacja Dockera W przypadku pojawienia się ostrzeżenia z systemu Windows kliknąć Tak. Ilustracja 3 Instalacja Dockera wskazówka dotycząca bezpieczeństwa 5

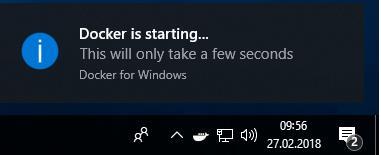

8 1. krok: Uruchamianie Dockera a. Na pasku zadań Windows otworzy się automatycznie komunikat statusu Docker is starting. b. Jeśli tak się nie stanie, kliknąć dwukrotnie łącze Docker for Windows na pulpicie.!!uruchomienie może potrwać kilka minut!! Ilustracja 4 Uruchomienie Dockera Ilustracja 5 Postęp uruchamiania Dockera 3. krok: Docker is now up and running! a. Po uruchomieniu Dockera otworzy się okno statusu z komunikatem o treści: Docker is now up and running!. b. Okno statusu zamknie się automatycznie. c. Najechać kursorem na symbol Dockera i kliknąć prawym przyciskiem myszy w celu wyświetlenia ustawień. Ilustracja 6 Okno statusu Dockera 4. krok: Kliknąć opcję Settings. Ilustracja 7 Ustawienia Dockera 6

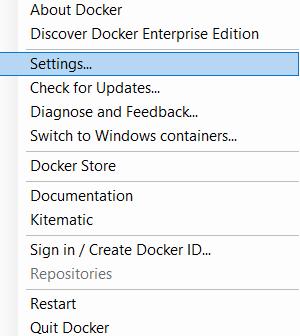

9 5. krok: Kontrola ustawień a. Upewnić się, że potwierdzone są opcje Start Docker when you log in, b. Automatically check for updates oraz c. Send usage statistics. d. Zmianę ogólnych ustawień Dockera można zakończyć, naciskając symbol X. Ilustracja 8 Wybór ustawień Dockera (Settings) Uwaga: Do korzystania z Dockera wymagana jest obsługiwana i aktywna wirtualizacja Hyper-V komputera! Ważność certyfikatów połączeń między kontenerami/usługami wygasa po upływie jednego roku. Jeśli system nie zostanie uruchomiony przez Menedżer instalacji systemu Xesar w czasie powyżej przeciętnej (> 1 rok), ważność certyfikatów wygasa. Jednocześnie może dojść do nieprawidłowego działania i pojawiania się komunikatów dot. usterek oprogramowania Xesar. W takim przypadku podczas pierwszego uruchomienia następuje odnowienie certyfikatów. Stan regeneruje się samodzielnie po upływie kilku minut. Docker jest teraz zainstalowany na komputerze! Zainstalować sterownik stacji kodującej (instrukcja w kolejnym rozdziale)! Jeśli oprogramowanie Hyper-V nie jest aktywne: Wprowadzić komendę Funkcje systemu Windows w wierszu poleceń. Kliknąć opcję aktywacji lub dezaktywacji funkcji systemu Windows. 7

10 Ilustracja 9 Funkcje systemu Windows Przewijać stronę w dół, aż do znalezienia funkcji Hyper-V, i aktywować funkcję. Następnie kliknąć przycisk OK. Ilustracja 10 Aktywacja oprogramowania Hyper-V 8

11 3.2 Instalacja sterownika stacji kodującej Do eksploatacji stacji kodującej Xesar (HID Omnikey 5421) na komputerze wymagana jest instalacja sterownika sprzętowego HID. Jeśli użytkownik posiada już wersję HID Omnikey 5422 stacji kodującej, instalacja sterownika nie jest konieczna! W takiej sytuacji można od razu rozpocząć czynności opisane w rozdziale 4 Programy Xesar. Do wyboru są dwa rodzaje instalacji sterownika: automatyczne wyszukiwanie sterownika przez system Windows; ręczne wyszukiwanie sterownika bezpośrednio na stronie internetowej producenta Automatyczne wyszukiwanie sterownika przez system Windows Aby zainstalować sterownik stacji kodującej, proszę użyć Menedżera urządzeń Windows. 1. krok: Podłączyć stację kodującą bez karty administratora do złącza USB komputera! 2. krok: Otworzyć Menedżer urządzeń przez pasek wyszukiwania Windows. 9

12 Ilustracja 11 Menedżer urządzeń Windows 10

13 3. krok: Przeszukać listę według czytników Smartcard (ew. reader ). Otworzyć tę pozycję przez kliknięcie myszą i wybrać opcję, zaczynającą się frazą Microsoft. Kliknąć prawym przyciskiem myszy pozycję Microsoft i wybrać opcję Aktualizuj sterownik. Ilustracja 12 Aktualizacja sterownika Microsoft 11

14 4. krok: System Windows zapyta, czy powinien wyszukać opcję Automatycznie wyszukaj aktualne oprogramowanie sterownika. Proszę kliknąć tę opcję. Ilustracja 13 Wyszukiwanie sterownika 5. krok: Teraz Menedżer urządzeń Windows automatycznie załaduje i zainstaluje sterownik! Ilustracja 14 - Stacja kodująca automatyczna instalacja sterownika 12

15 6. krok: Sterownik został zainstalowany. Kliknąć opcję Zamknij. Ilustracja 15 Stacja kodująca pomyślna instalacja sterownika Użyty czytnik pojawił się teraz w Menedżerze urządzeń. W tym przypadku: Omnikey 5x21 Ilustracja 16 Wyświetlanie stacji kodującej w Menedżerze urządzeń Sterownik stacji kodującej jest zainstalowany. Proszę przejść do rozdziału: 6 Programy Xesar, aby kontynuować instalację oprogramowania Xesar. 13

16 3.2.2 Alternatywa: Ręczne wyszukiwanie sterownika i instalacja sterownika HID Alternatywnie można również znaleźć i załadować odpowiedni sterownik ręcznie przez stronę firmy HID GLOBAL. 1. krok: Sprawdzić typ modelu stacji kodującej Omnikey na odwrotnej stronie (np. HID OMNIKEY 5421) i podłączyć stację kodującą do komputera. 2. krok: Otworzyć link dotyczący sterownika na stronie internetowej firmy HID GLOBAL lub wpisać w wyszukiwarkę Google frazę HID Global Drivers. Pod hasłem Marka należy wybrać OMNIKEY, a pod hasłem AllProducts model stacji kodującej, np. HID OMNIKEY 5421, natomiast pod AllOS system operacyjny Windows bit Ilustracja 17 Strona pobierania stacji kodującej 14

17 3. krok: Przewijać stronę aż do pojawienia się sterownika Windows 10 Pro o nazwie SELF-EXTRACTING ARCHIVE. Ilustracja 18 Stacja kodująca pakiet do pobrania Ewentualnie w tym miejscu może pojawić się ostrzeżenie dotyczące umowy EULA, proszę je zaakceptować! Można otworzyć plik bezpośrednio w przeglądarce, klikając komendę Wykonaj i uruchomić proces umożliwi to pominięcie kolejnego kroku w niniejszej instrukcji. 4. krok: Dwukrotnie kliknąć plik. Ilustracja 19 Stacja kodująca aplikacja do instalacji sterowników 15

18 5. krok: Aby kontynuować instalację, kliknąć opcję Accept. Ilustracja 20 Stacja kodująca instalator sterownika 1 6. krok: W celu instalacji sterownika kliknąć opcję Extract. Ilustracja 21 Stacja kodująca instalator sterownika 2 Instalacja sterownika HID przebiegła pomyślnie! 16

19 4 Programy Xesar Oprócz oprogramowania Xesar do zarządzania systemem Xesar wymagane są jeszcze dwa następujące programy: Menedżer instalacji systemu Xesar: służy do uruchamiania i zatrzymywania serwera, zarządzania kartą administratora, aktualizacji oprogramowania, zarządzania licznymi systemami oraz wykorzystania jednostek KeyCredits oraz licencji Keycredit Xesar Lifetime; Menedżer urządzeń peryferyjnych Xesar: umożliwia eksploatację stacji kodującej na komputerze klienta. Pobieranie Menedżera urządzeń peryferyjnych Xesar odbywa się w oprogramowaniu Xesar 3.0 za pośrednictwem ikony Wsparcie techniczne / Aktualizacja. Oprogramowanie Xesar (Menedżer instalacji) można pobrać z naszej strony internetowej EVVA pod adresem: Można też kliknąć Tutaj w celu bezpośredniego wyświetlenia poniższego formularza zgłoszeniowego dot. pobierania. Ilustracja 22 Formularz pobierania oprogramowania Xesar 17

20 Na poczcie klienta pojawi się wiadomość z czasowym linkiem do pobierania! Po kliknięciu odnośnika otworzy się następujące okno. Ilustracja 23 Pobieranie Menedżera instalacji oprogramowania Należy pobrać plik. Uwaga: Pobieranie dotyczy wyłącznie Menedżera instalacji i może potrwać do 2 minut! 4.1 Menedżer instalacji systemu Xesar 1. krok: Kliknięcie prawym przyciskiem myszy pozwoli rozpakować plik ZIP. Wybrać opcję Rozpakuj wszystkie. Utworzy się nowy rozpakowany folder o takiej samej nazwie.!!proces rozpakowania może trochę potrwać!! Ilustracja 24 Menedżer instalacji systemu Xesar plik ZIP 18

21 2. krok: Dwukrotne kliknięcie otwiera nowy folder i aplikację. Ilustracja 25 Aplikacja Menedżera instalacji Ewentualnie pojawi się poniższe ostrzeżenie. Proszę kliknąć Tak. Ilustracja 26 Menedżer instalacji ostrzeżenie 19

22 3. krok: Otwiera się Menedżer instalacji systemu Xesar. Ilustracja 27 Menedżer instalacji okno 4. krok: Ładowanie modułu czytnika w Menedżerze instalacji a. Kliknąć zakładkę Karta administratora. b. Stacja kodująca potrafi odczytywać i przetwarzać zarówno kontaktowe (karta administratora), jak i bezkontaktowe karty elektroniczne CL (wszystkie nośniki identyfikacji Xesar). W celu korzystania z Menedżera instalacji i odczytu karty administratora wymagany jest wyłącznie czytnik kontaktowy. Uwaga: W sytuacji gdy synchronizacja nie działa, należy wybrać czytnik kontaktowy (patrz poniższy zrzut ekranu) w rozwijanym menu. Ilustracja 28 Menedżer instalacji zakładka: karta administratora 20

23 5. krok: Ładowanie karty administratora a. Wsunąć kartę administratora do gniazda stacji kodującej i b. kliknąć symbol Załaduj. c. Zapisać za pomocą symbolu Zapisz. Ilustracja 29 Menedżer instalacji zakładka: karta administratora ładowanie karty Wyłącznie dla aktualizacji systemu Xesar 2.2 do wersji Xesar 3.0 Wsunąć kartę administratora systemu Xesar 2.2 do stacji kodującej. Pojawi się następujące Powiadomienie. Teraz można importować dane systemu Xesar 2.2 (patrz Ilustracja 39). Ilustracja 30 Menedżer instalacji importowanie karty administratora 21

24 6. krok: Ładowanie najnowszej wersji systemu Xesar a. Kliknąć zakładkę konfiguracji. b. Potwierdzić opcję Sprawdź TLS. c. Kliknąć opcję Synchronizuj. d. Automatycznie załaduje się i zostanie wybrana najnowsza wersja. Sprawdzić wybór w rozwijanym menu pod hasłem Wersja i kliknąć opcję Zapisz. Ilustracja 31 Menedżer instalacji zakładka: konfiguracja 22

25 7. krok: Tworzenie nowego systemu a. Kliknąć zakładkę Instalacje i b. symbol +. Ilustracja 32 Menedżer instalacji tworzenie nowego systemu 23

26 8. krok: Specyfikacje systemów a. Wprowadzić nazwę systemu bez znaków specjalnych i spacji (ewentualnie należy nadać nową nazwę systemowi Xesar 2.2, który powinien zostać zaktualizowany), można dodać dodatkowy opis. b. (Wprowadzone porty w systemie muszą być wolne i) Jako wartość domyślną należy wybrać Local. c. Wybrać swoją strefę czasową w rozwijanym menu. Nie będzie można jej zmienić w przyszłości! d. Aby rozpocząć proces instalacji, kliknąć opcję Potwierdź. Proces może potrwać do 5 minut! Ilustracja 33 Menedżer instalacji specyfikacje systemów Wskazówka: Zanotować port Web. Będzie on potrzebny później podczas konfiguracji tabletu Xesar! 24

27 Wyłącznie dla aktualizacji systemu Xesar 2.2 do wersji Xesar 3.0 W celu importu danych systemu Xesar 2.2 należy użyć pola Import. Plik nosi nazwę aesssdb.h2 lub aesssdb.h2.db. Ilustracja 34 Menedżer instalacji import bazy danych System Xesar 3.0 został pomyślnie zainstalowany! 9. krok: Informacje dotyczące instalacji: administrator + hasło Po pomyślnej instalacji systemu następuje generowanie i automatyczne otwarcie arkusza zawierającego informacje dotyczące instalacji. Można w nim znaleźć hasła dla administratora i superadministratora. Należy zalogować się w oknie logowania za pomocą nazwy użytkownika administratora oraz hasła. Ilustracja 35 Informacja dotycząca instalacji Uwaga: W przypadku utraty lub uszkodzenia karty administratora te informacje są jedyną możliwością pozwalającą na dalsze korzystanie z systemu. Firma EVVA nie jest w stanie pomóc klientowi w przypadku utraty tej informacji! Należy przechowywać te dane w formie wydruku w bezpiecznym miejscu! 25

28 Jeśli informacje o systemie nie otwierają się automatycznie w wyskakującym oknie: a. Wybrać zakładkę konfiguracji i kliknąć symbol Eksportuj. Ilustracja 36 Informacje o systemie Eksportuj b. Alternatywnie informacje na ten temat można znaleźć również pod adresem: C:\Users\Xesar\.xesar \nazwa_systemu Otworzyć tutaj dokument PDF. Ilustracja 37 Informacje o systemie alternatywnie 26

29 10. krok: Uruchomienie systemu a. Instalacja zakończyła się pomyślnie, jeśli system pojawia się jako pozycja listy. Symbol wskazuje na to, że oprogramowanie jeszcze się nie uruchomiło. b. Należy zaznaczyć wiersz poleceń systemu, a następnie kliknąć symbol Start. Ilustracja 38 Menedżer instalacji System się nie uruchomił. Uruchomienie systemu można rozpoznać, obserwując pasek postępu. Ilustracja 39 Menedżer instalacji System ładuje się. 27

30 11. krok: Działający system a. Poprzez symbol można rozpoznać, że system działa. Ilustracja 40 Menedżer instalacji funkcje 12. krok: Załadowanie jednostek KeyCredit a. Kliknąć symbol Edytuj Ilustracja 41 Załadowanie/Aktywacja jednostek KeyCredits b. Kliknąć symbol kontenera jednostek KeyCredits c. Wpisać kod jednostek KeyCredits znajdujący się na odwrocie zdrapki w pole i kliknąć opcję Potwierdź. Ilustracja 42 Wpisywanie kodu jednostek KeyCredits 28

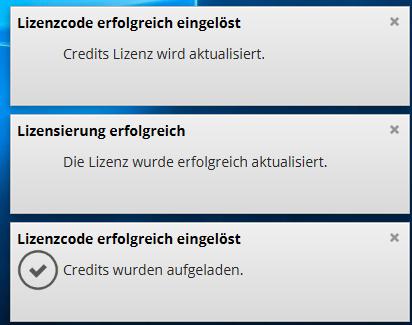

31 Jeśli załadowanie przebiegnie pomyślnie, pojawią się następujące komunikaty pochodzące z serwera licencji EVVA: Ilustracja 43 Pomyślne licencjonowanie Uwaga: W celu wykorzystania jednostek KeyCredits niezbędne jest istniejące połączenie internetowe z usługą licencyjną EVVA! Wskazówka: Podczas korzystania z licencji KeyCredit Xesar Lifetime pojawi się następujące powiadomienie: Ilustracja 44 KeyCredit Xesar Lifetime 29

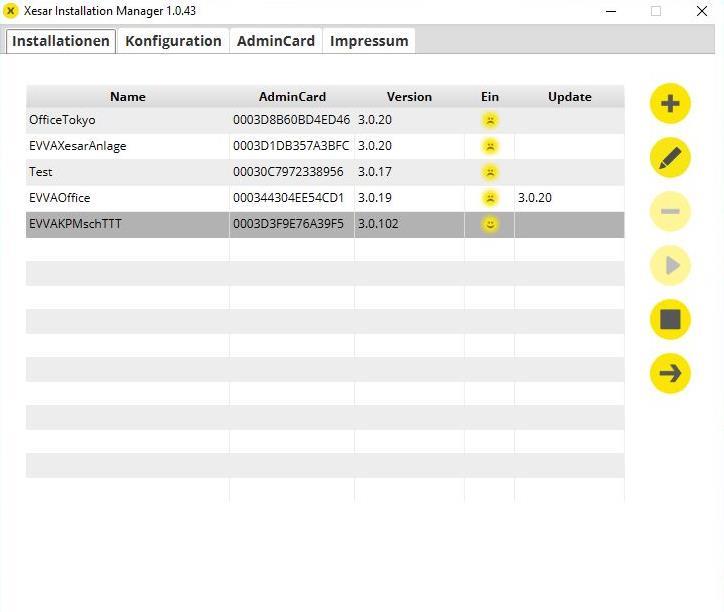

32 13. krok: Przejście do pulpitu oprogramowania Xesar b. Poprzez symbol można rozpoznać, że system działa. c. Aby przejść do pulpitu Xesar, kliknąć strzałkę. d. Można zamknąć Menedżer instalacji. Aplikacja pracuje w tle. Wskazówka: Za pomocą symbolu Stop można zakończyć działanie systemu (serwera). Uruchomienie i zatrzymanie serwera możliwe jest wyłącznie przy karcie administratora wsuniętej do stacji kodującej! Ilustracja 45 Menedżer instalacji funkcje 30

33 14. krok: Ostrzeżenia przeglądarki: a. Jeśli system Xesar będzie uruchamiany za pomocą strzałki z poziomu Menedżera instalacji, w zastosowanej przeglądarce będą pojawiały się ostrzeżenia! Uwaga: Ostrzeżenia te mogą różnie wyglądać, zależnie od przeglądarki! b. Kliknąć opcję Szczegóły. Ilustracja 46 Ostrzeżenie przeglądarki 15. krok: Kliknąć również opcję Załaduj stronę mimo to. Ilustracja 47 Ostrzeżenie przeglądarki 2 31

34 16. krok: Oprogramowanie Xesar logowanie: Należy zalogować się w oknie logowania za pomocą nazwy użytkownika administratora oraz hasła i kliknąć strzałkę. Przykład: Nazwa użytkownika: administrator Hasło: FmJeWgKcFA Ilustracja 48 Okno logowania Ilustracja 49 Pulpit Xesar Za kolejne kroki odpowiada Menedżer urządzeń peryferyjnych. Pozwala to na opisywanie i aktualizację nośników w oprogramowaniu Xesar! 32

35 4.2 Menedżer urządzeń peryferyjnych Menedżer urządzeń peryferyjnych umożliwia eksploatację stacji kodującej na komputerze klienta. Za pomocą stacji kodującej następuje tworzenie, opisywanie, odczyt i aktualizacja nośników identyfikacji systemów. 1. krok: Menedżer urządzeń peryferyjnych można znaleźć w obszarze roboczym Xesar pod ikoną wsparcia technicznego w zakresie produktów Xesar. Ilustracja 50 Komputer typu desktop wybór wsparcia technicznego Ilustracja 51 Ikona wsparcia technicznego 33

36 2. krok: Kliknąć opcję Pobierz Menedżera urządzeń peryferyjnych. Ilustracja 52 Wybór Menedżera urządzeń peryferyjnych 3. krok: Rozpakować plik ZIP. Ilustracja 53 Menedżer urządzeń peryferyjnych rozpakowanie pliku ZIP 34

37 Ilustracja 54 Menedżer urządzeń peryferyjnych rozpakowanie ZIP 4. krok: Kliknąć dwukrotnie folder Menedżer urządzeń peryferyjnych x.x.x i otworzyć plik aplikacji Menedżer urządzeń peryferyjnych Kliknąć dwukrotnie plik aplikacji. Ilustracja 55 Aplikacja urządzeń peryferyjnych Xesar Ewentualnie system Windows wyświetli ostrzeżenia: Proszę kliknąć opcję Szczegółowe informacje. Ilustracja 56 Aplikacja urządzeń peryferyjnych Xesar ostrzeżenie 35

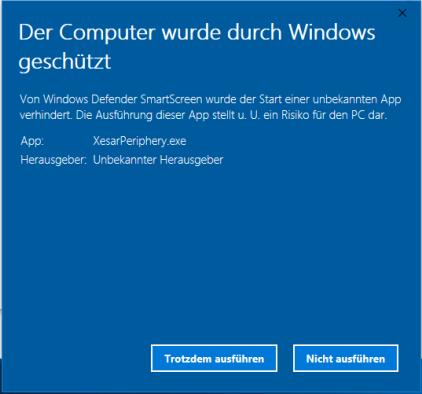

38 Kliknąć opcję Wykonaj mimo to. Ilustracja 57 Menedżer urządzeń peryferyjnych Xesar ostrzeżenie 2 W przypadku wystąpienia kolejnych ostrzeżeń proszę je zaakceptować i kontynuować proces. 5. krok: Otwiera się Menedżer urządzeń peryferyjnych Xesar. Ilustracja 58 Menedżer urządzeń peryferyjnych Menedżer urządzeń peryferyjnych jest teraz gotowy do użycia! 36

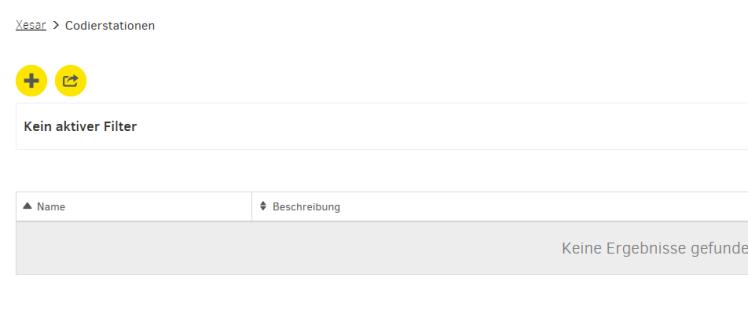

39 5 Powiązanie stacji kodującej z oprogramowaniem Xesar W celu użycia przyłączonej stacji kodującej z oprogramowaniem Xesar należy wykonać następującą procedurę: Ilustracja 59 Stacja kodująca na pulpicie 1. krok: Utworzenie stacji kodującej: Kliknąć ikonę stacji kodujących na pulpicie Xesar. Ilustracja 60 Ikona stacji kodującej 2. krok: Kliknąć symbol + w celu dodania nowej stacji kodującej. Ilustracja 61 Dodawanie stacji kodującej 37

40 3. krok: Wpisać nazwę i ewentualnie opis i kliknąć symbol Potwierdź. Ilustracja 62 Dodawanie nazwy stacji kodującej 4. krok: Stacja kodująca znajduje się teraz na liście przeglądu, jednak nie jest jeszcze połączona z komputerem klienta. Ilustracja 63 Status stacji kodującej 5. krok: Aktywowanie stacji kodującej i pobieranie pliku konfiguracyjnego a. Kliknąć pozycję listy stacji kodującej. b. Wybrać opcję Użyj stacji kodującej w tej przeglądarce. c. Kliknąć symbol Pobierz i pobrać plik konfiguracyjny stacji kodującej. d. Kliknąć symbol Potwierdź, aby zapisać podane informacje! Ilustracja 64 Pobieranie pliku konfiguracyjnego stacji kodującej 38

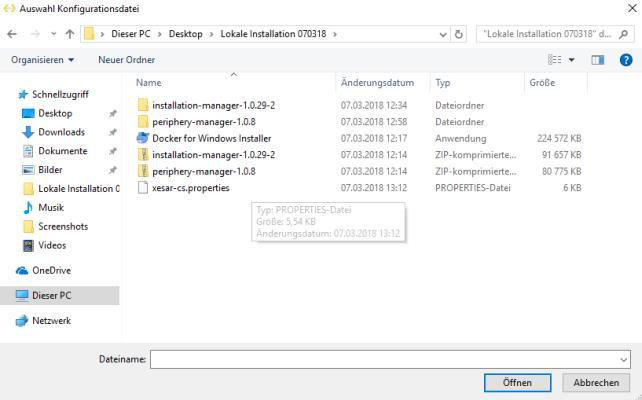

41 6. krok: Kliknąć symbol + w Menedżerze urządzeń peryferyjnychw celu zaimportowania pliku konfiguracyjnego. Plik konfiguracyjny ma zakończenie.properties. Ilustracja 65 Menedżer urządzeń peryferyjnych dodawanie pliku konfiguracyjnego Ilustracja 66 Menedżer urządzeń peryferyjnych wybór pliku konfiguracyjnego 39

42 Instalacja (nazwa systemu klienta) wyświetlana jest teraz jako pozycja listy w Menedżerze urządzeń peryferyjnych. Ilustracja 67 System Xesar w Menedżerze urządzeń peryferyjnych 40

43 7. krok: Wybrać zakładkę Konfiguracja. a. Wybrać moduł czytnika o nazwie OMNIKEY z CL. b. Kliknąć symbol Zapisz. Ilustracja 68 Menedżer urządzeń peryferyjnych wybór stacji kodującej 41

44 8. krok: Wybrać zakładkę Run i kliknąć symbol Uruchom, aby rozpocząć pracę Menedżera urządzeń peryferyjnych. Ilustracja 69 Menedżer urządzeń peryferyjnych uruchomienie 9. krok: Połączenie z oprogramowaniem a. Odświeżyć interfejs Xesar w przeglądarce (za pomocą klawisza F5 lub skrótu klawiszowego Ctrl+R). Stacja kodująca jest teraz połączona z przeglądarką. (Ilustracja 70 Status stacji kodującej Połączono: Tak) b. Zamknąć Menedżer urządzeń peryferyjnych (Menedżer pracuje w tle). Ilustracja 70 Menedżer urządzeń peryferyjnych zamykanie 42

45 Ilustracja 71 Status stacji kodującej Połączono: Tak Stacja kodująca jest teraz gotowa do użycia! 43

46 6 Integracja tabletu Xesar z systemem Tablet Xesar jest dostarczany z aktualną wersją aplikacji Xesar. Wyposażenie tabletu (pierwsze zsynchronizowanie) w system (komputer) zachodzi przez sieć WLAN. Podczas eksploatacji tabletu Xesar synchronizacja z oprogramowaniem Xesar następuje również poprzez wspólną sieć WLAN. Wyłącznie dla aktualizacji systemu Xesar 2.2 do wersji Xesar 3.0: Na początek przygotować tablet zgodnie z opisem w rozdziale 7.1 Ręczne odinstalowanie i zainstalowanie aplikacji Xesar (aktualizacja systemu Xesar 2.2 do wersji Xesar 3.0). Adres IP komputera w sieci WLAN podano jako adres serwera w tablecie, zgodnie z określonym numerem portu, np.: : krok: Znalezienie prawidłowego docelowego adresu IP a. Wpisać skrót cmd w okno wyszukiwania systemu Windows. Otworzy się wiersz poleceń systemu Windows. b. Wpisać komendę ipconfig w wiersz poleceń i nacisnąć klawisz Enter. c. Przewijać stronę aż do znalezienia opcji Adapter bezprzewodowej sieci LAN, bezprzewodowe połączenie sieciowe. Zanotować adres IP komputera (!), podany na komputerze pod hasłem Adres IPv4 (ew. IPv6). W tym przykładzie: Wskazówka do podpunktu b: Może się tam znajdować też na przykład wyrażenie Adapter bezprzewodowej sieci LAN WIFI lub inne (zależnie od sprzętu). Ważne, aby zanotować adres IPv4 adaptera bezprzewodowej sieci WIFI/WLAN. Ilustracja 72 Windows Command Line CLI 44

47 2. krok: Znajdowanie numeru portu Web Oprócz adresu IP w przypadku tabletu Xesar potrzebny jest jeszcze dodatkowo numer portu. Jest on identyczny z numerem ustawionym w Menedżerze instalacji, można go też spisać z przeglądarki. Np.: :8080 Alternatywnie numer portu Web można znaleźć w następujący sposób: Wybrać symbol edycji w Menedżerze instalacji i zanotować numer portu Web. Ilustracja 73 Menedżer instalacji konfiguracja 8080 Ilustracja 74 Menedżer instalacji port Web tabletu 45

48 3. krok: Otworzyć aplikację Xesar na tablecie Xesar, kliknąć opcję Synchronizuj i wpisać adres IP w pole Serwer Xesar : c. np.: d. Wpisać nazwę tabletu Xesar, np. Technik konserwacyjny 1. e. Należy zalogować się za pomocą nazwy użytkownika administratora oraz hasła, np. administrator + hasło. Wskazówka: Użytkownik musi być przydzielony do grupy uprawnień administratora lub technika konserwacyjnego, aby móc korzystać z tabletu Xesar. Ilustracja 75 Aplikacja tabletu logowanie 4. krok: Pojawi się zapytanie o certyfikat. Zainstalować go. Ilustracja 76 Tablet Xesar certyfikat 1 46

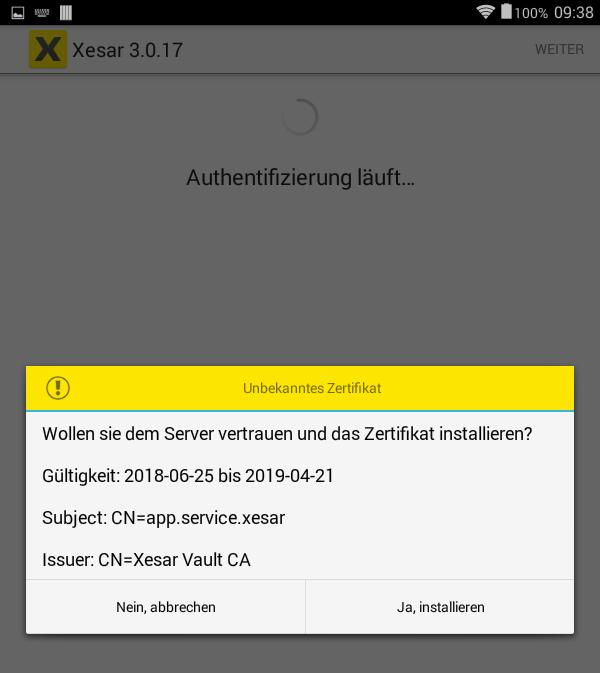

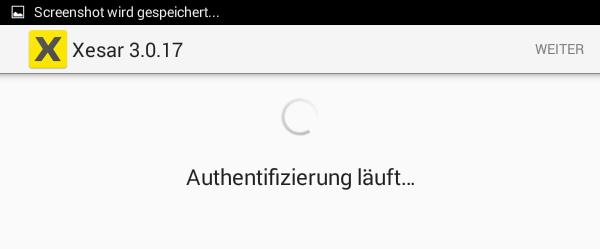

49 Ilustracja 77 Tablet Xesar certyfikat 2 Proces synchronizacji powinien potrwać tylko kilka sekund. Ilustracja 78 Uwierzytelnianie tabletu Xesar Zależnie od ilości danych do zsynchronizowania proces ten może potrwać do kilku minut. Ilustracja 79 Synchronizacja tabletu Xesar 47

50 Ilustracja 80 Aplikacja Home tabletu 5. krok: W ikonie tabletu Xesar na pulpicie wyświetlana jest liczba dodanych do systemu tabletów Xesar. Ilustracja 81 Ikona tabletu Xesar Tym samym integracja tabletu Xesar z systemem dobiegła końca! Teraz można skonfigurować system w oprogramowaniu Xesar. 48

51 - W celu wpisania w oprogramowanie i zarządzania ustawieniami systemowymi, profilami czasowymi, profilami uprawnień, miejscami montażu wraz z komponentami, nośnikami identyfikacji i osobami należy postępować zgodnie z podręcznikiem systemu od rozdziału Pulpit oprogramowania Xesar! lub - Instrukcję montażu do zamontowania komponentów kontroli dostępu Xesar można znaleźć albo załączoną do opakowań produktów, albo online pod adresem: 49

52 6.1 Ręczne odinstalowanie i zainstalowanie aplikacji Xesar (aktualizacja systemu Xesar 2.2 do wersji Xesar 3.0) Podczas aktualizacji systemu Xesar 2.2 do wersji Xesar 3.0 w tablecie Xesar 2.2 należy ręcznie odinstalować aplikację X2.2 i zainstalować aplikację Xesar 3.0. Uruchomić tablet i wykonać następujące czynności: 1. krok: W menu głównym wybrać opcję Ustawienia 2. krok: Kliknąć opcję Aplikacje Ilustracja 82 Tablet Xesar ustawienia Ilustracja 83 Tablet Xesar ustawienia aplikacji 50

53 3. krok: Odinstalować aplikację Xesar 2.2 i usunąć plik.apk z folderu z pobranymi plikami. W tym celu otworzyć Menedżer plików na tablecie. Ilustracja 84 Tablet Xesar odinstalowanie aplikacji Xesar 4. krok: Kliknąć symbol OK. Ilustracja 85 Tablet Xesar odinstalowanie aplikacji Xesar, OK 51

54 5. krok: Usunąć plik.apk z folderu z pobranymi plikami. W tym celu otworzyć Menedżer plików na tablecie. Ilustracja 86 Tablet Xesar Menedżer plików 6. krok: Kliknąć folder pobierania i usunąć z niego plik.apk. Ilustracja 87 Tablet Xesar usuwanie pliku APK 7. krok: Kliknąć ikonę Wsparcie techniczne w zakresie produktów Xesar na pulpicie Xesar. 52

55 Ilustracja 88 Komputer typu desktop wybór wsparcia technicznego Ilustracja 89 Ikona wsparcia technicznego 53

56 8. krok: Aktualną wersję aplikacji Xesar można znaleźć pod hasłem Aktualizacja. Kliknąć opcję Pobierz Tablet Xesar. Ilustracja 90 Wybór Menedżera urządzeń peryferyjnych 9. krok: Zamknąć tablet Xesar przez USB w komputerze i przeciągnąć plik do Menedżera plików na tablecie. Ilustracja 91 Tablet Xesar plik APK 54

57 10. krok: Zainstalować aplikację Xesar przez kliknięcie pliku.apk na tablecie. Ilustracja 92 Tablet Xesar aplikacja Xesar 3.0 Ilustracja 93 Tablet Xesar instalacja aplikacji Xesar

58 11. krok: Zsynchronizować tablet z oprogramowaniem Xesar. Ilustracja 94 Tablet Xesar synchronizacja 12. krok: Zakończyć integrację tabletu Xesar z systemem Xesar 3.0, przechodząc do rozdziału 7Integracja tabletu Xesar z systemem. 56

59 7 Zapis danych Xesar Najpierw zatrzymać system Xesar. W tym celu kliknąć symbol Zatrzymaj. 1. krok: Najpierw zatrzymać system Xesar. W tym celu kliknąć symbol Zatrzymaj. Ilustracja 95 Zatrzymanie Menedżera instalacji W celu zapisu danych Xesar użyć automatycznego zapisu danych systemu Windows. 2. krok: Kliknąć opcję Ustawienia. Ilustracja 96 Windows 10 ustawienia 3. krok: Kliknąć opcję Aktualizacja i bezpieczeństwo. 57

60 Ilustracja 97 Windows aktualizacja i bezpieczeństwo 58

61 4. krok: Wybrać opcję Zabezpieczenie. Ilustracja 98 Zabezpieczenie 5. krok: Dodać nowy dysk. Ilustracja 99 Dodawanie nowego dysku 59

62 6. krok: Kliknąć Więcej opcji. Ilustracja 100 Zabezpieczenie więcej opcji 7. krok: Kliknąć opcję Dodaj folder w celu utworzenia kopii zapasowej plików Xesar. Ilustracja 101 Czas trwania zapisu zmiana częstotliwości i zabezpieczenie folderu 60

63 8. krok: Domyślne miejsce zapisu plików Xesar to: C:System\Users\Xesar\.xesar- 1.0.XX\nazwa_systemu Kliknąć ten folder. Ilustracja 102 Tworzenie kopii zapasowej plików Xesar 9. krok: Utworzyć również kopię zapasową plików Menedżera urządzeń peryferyjnych: C:System\Users\Xesar\.xesar-cs Ilustracja 103 Stacja kodująca tworzenie kopii zapasowej plików 61

64 10. krok: Zapis folderu Hyper-V (wirtualizacja) Domyślne miejsce zapisu: C:\Users\Public\Documents\Hyper-V Kliknąć ten folder. Ilustracja 104 tworzenie kopii zapasowej folderu Hyper-V Duplikacja plików do nowego miejsca przebiegła pomyślnie. 62
