Kamera IP z serii GEMINI-61x oraz GEMINI-62x

Transkrypt

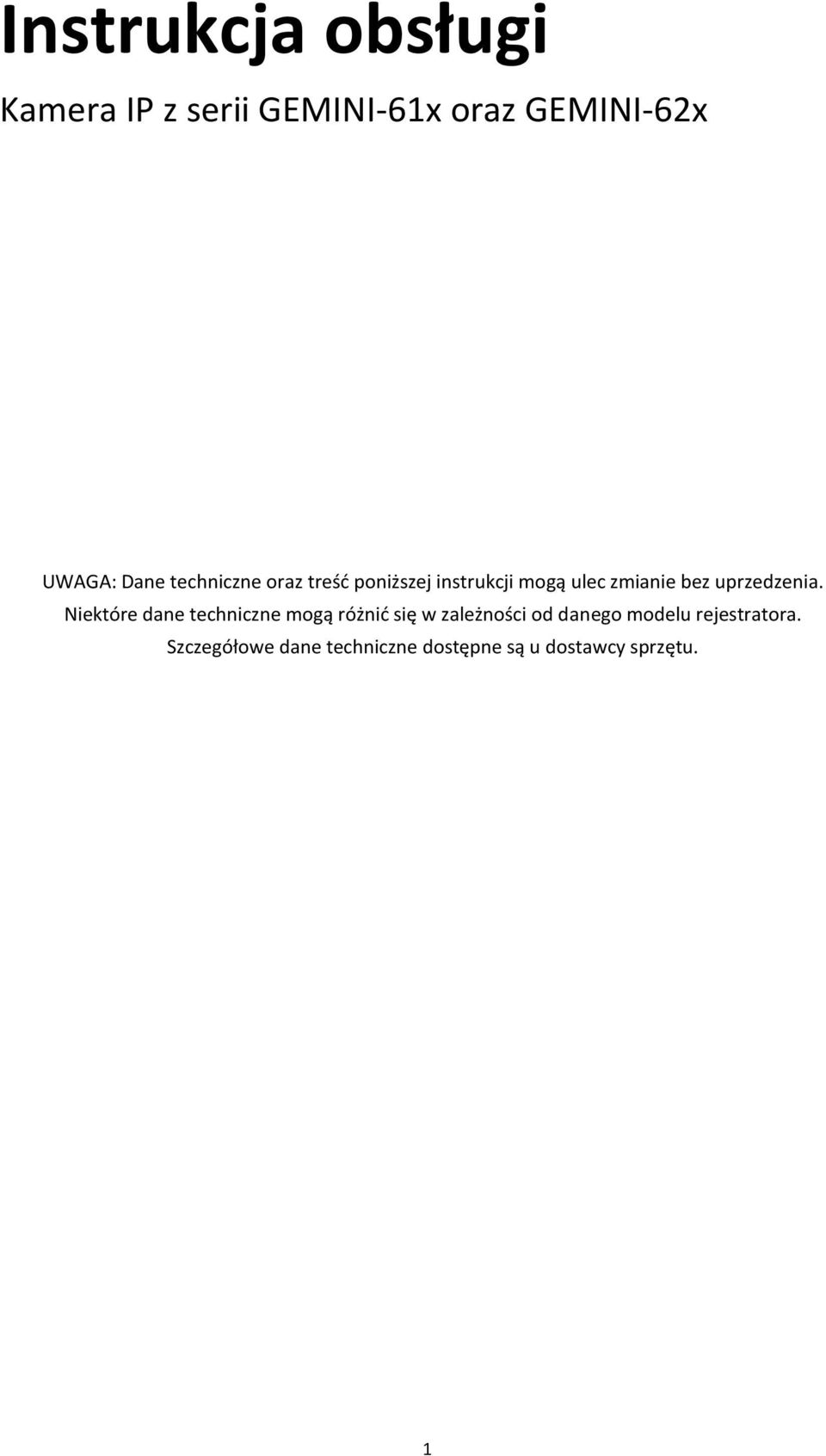

1 Instrukcja obsługi Kamera IP z serii GEMINI-61x oraz GEMINI-62x UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od danego modelu rejestratora. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu. 1

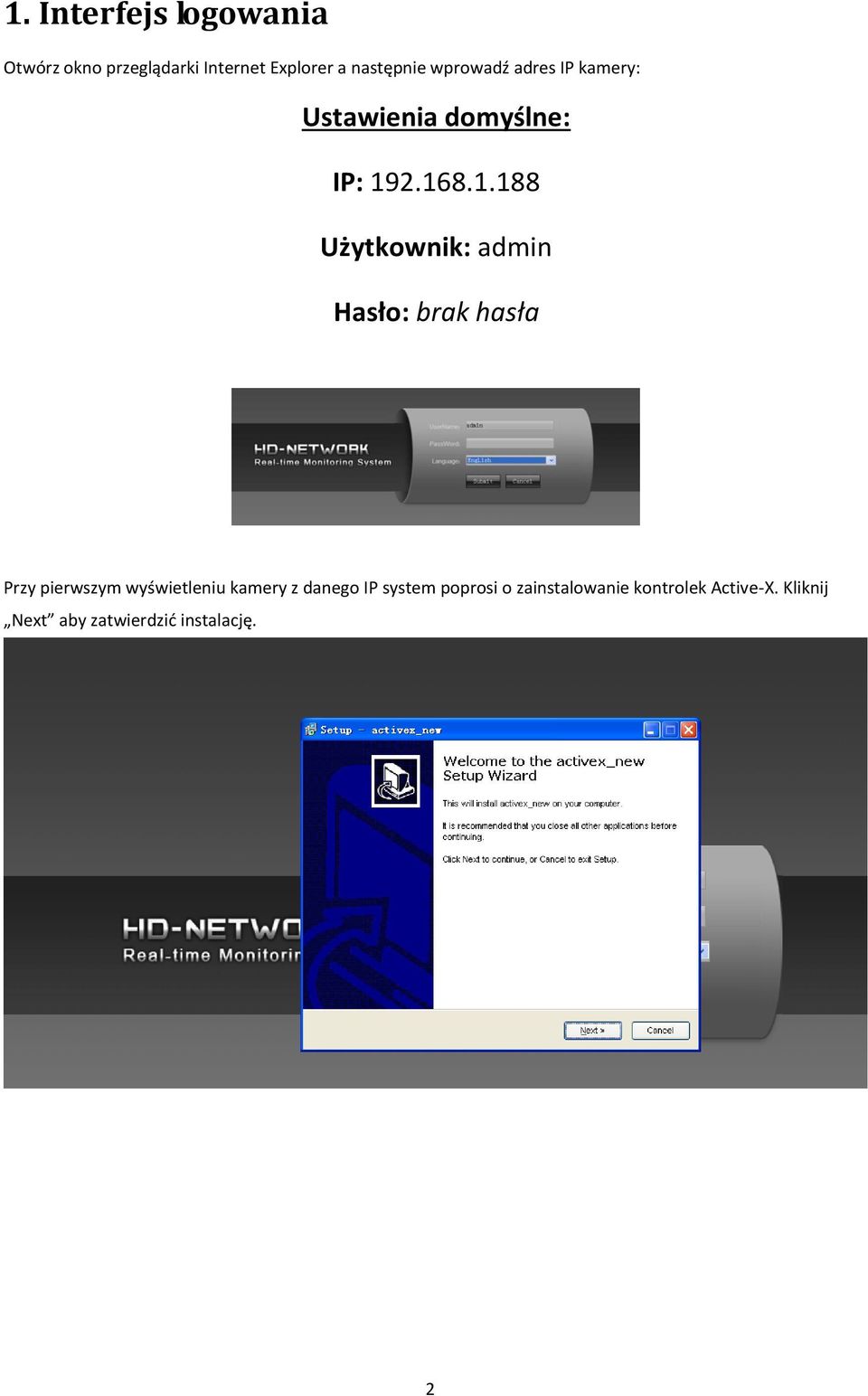

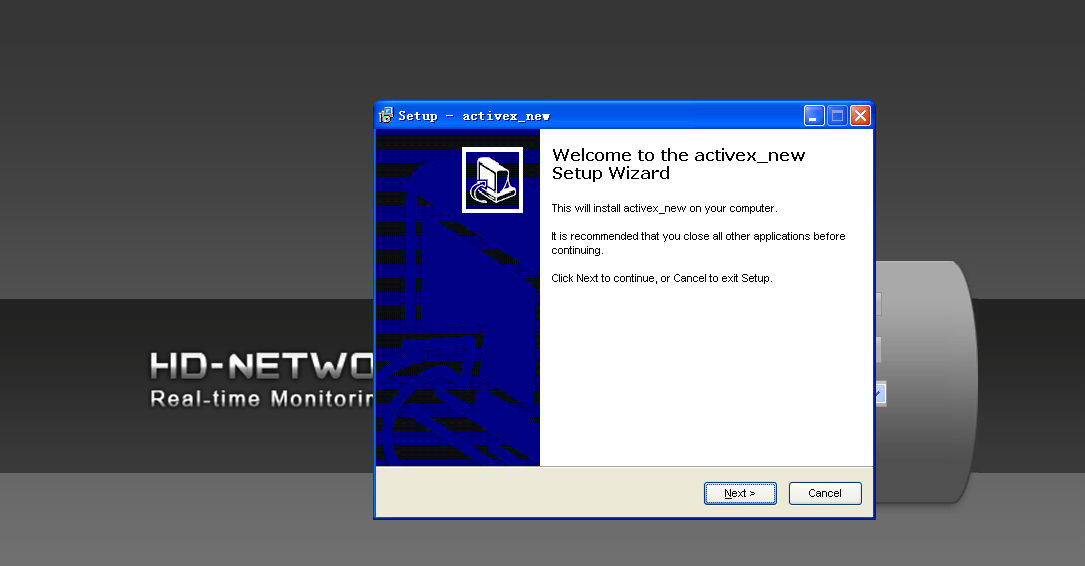

2 1. Interfejs logowania Otwórz okno przeglądarki Internet Explorer a następnie wprowadź adres IP kamery: Ustawienia domyślne: IP: Użytkownik: admin Hasło: brak hasła Przy pierwszym wyświetleniu kamery z danego IP system poprosi o zainstalowanie kontrolek Active-X. Kliknij Next aby zatwierdzić instalację. 2

3 2. Podgląd obrazu na żywo 2.1 Załączanie/wyłączanie obrazu na żywo Kliknij aby otworzyć wszystkie pod strumienie Kliknij aby otworzyć wszystkie dostępne strumienie główne Załączanie wybranego kanału/strumienia Kliknij aby otworzyć pojedynczy strumień 2.2 Podgląd w trybie pełnoekranowym Kliknij ikonę, znajdującą się w prawym dolnym rogu, aby wyświetlić w trybie pełnoekranowym. Aby wyłączyć tryb pełnego ekranu naciśnij ESC 2.3 Zoom cyfrowy Aby powiększyć cyfrowo wyświetlany obszar, użyj rolki myszki. 3

4 2.4 Sterowanie PTZ Sterowanie PTZ: do sterowania ruchem kamery dostępnych jest 8 przycisków oraz przycisk AUTO do uruchamiania funkcji automatycznych tras Zoom in/out: zwiększanie/zmniejszanie (kąta widzenia/powiększenia obrazu) Focus: regulacja ostrości Aperture: regulacja przysłony Speed: regulacja szybkości sterowania kamerą Ustawienia parametrów wyświetlania: Bright: regulacja jasności obrazu wideo Contrast: regulacja kontrastu Saturation: regulacja nasycenia kolorów Hue: ustawienia kolorów (tryb NTSC) przycisk przywracania ustawień domyślnych. Ustawianie presetów: Ustaw pozycje kamery w wybrane miejsce, wprowadź numer presetu, a następnie kliknij w pole oznaczone rysunkiem w celu zapisu presetu. Uruchomienie presetu: Wprowadź numer presetu a następnie kliknij pole. Cruise: (Wektor, autopatrol): Funkcja wykonuje listę presetów zdefiniowanych w następnym podmenu. Wprowadź numer wektora a następnie kliknij w pole edytowania:. Aby uruchomić trasę kliknij w pole. Aby usunąć wektor kliknij w pole. 4

5 INTERKOM ZRZUT OBRAZU PEŁNY EKRAN ZATRZYMAJ WSZYSTKO DŹWIĘK Interkom: Kliknij, aby włączyć dwukierunkową transmisję audio, Zrzut obrazu: Kliknij, aby wykonać zrzut pojedynczej klatki wideo, Pełny ekran: kliknij aby wyświetlić wybrany kanał wideo w trybie pełnoekranowym, Zatrzymaj wszystko: Zamknij podgląd wszystkich kamer Dźwięk: włącz/wyłącz dźwięk Informacja: znak X przy ikonie oznacza wyłączoną funkcję 5

6 3. Zarządzanie plikami Aby uzyskać dostęp do menu przeglądania plików wideo, kliknij w przycisk File znajdujący się na górnym pasku: 3.1 Wyszukiwanie Aby wyszukać żądany plik wideo, wybierz zakres dni wyszukiwania i kliknij w pole. Informacja: Opis zmiany ścieżek zapisu opisany jest w dalszej części. 6

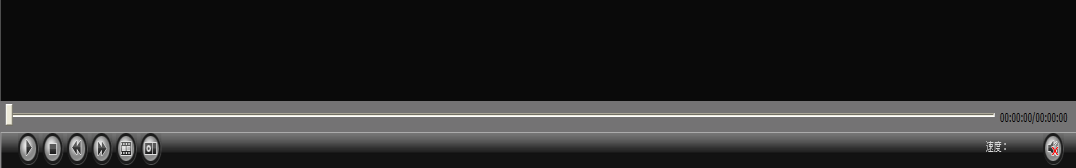

7 3.2 Odtwarzanie zapisanych nagrań Kliknij na wybraną ścieżkę, aby wyszukać nagrania z określonej lokalizacji: start 3.3 Panel odtwarzacza Aby odtworzyć zapisane pliki, kliknij dwukrotnie na dany plik: stop Wolne odtw. Szybkie odtwarzanie stopklatka zrzut klatki Szybkość odtwarzania dźwięk 7

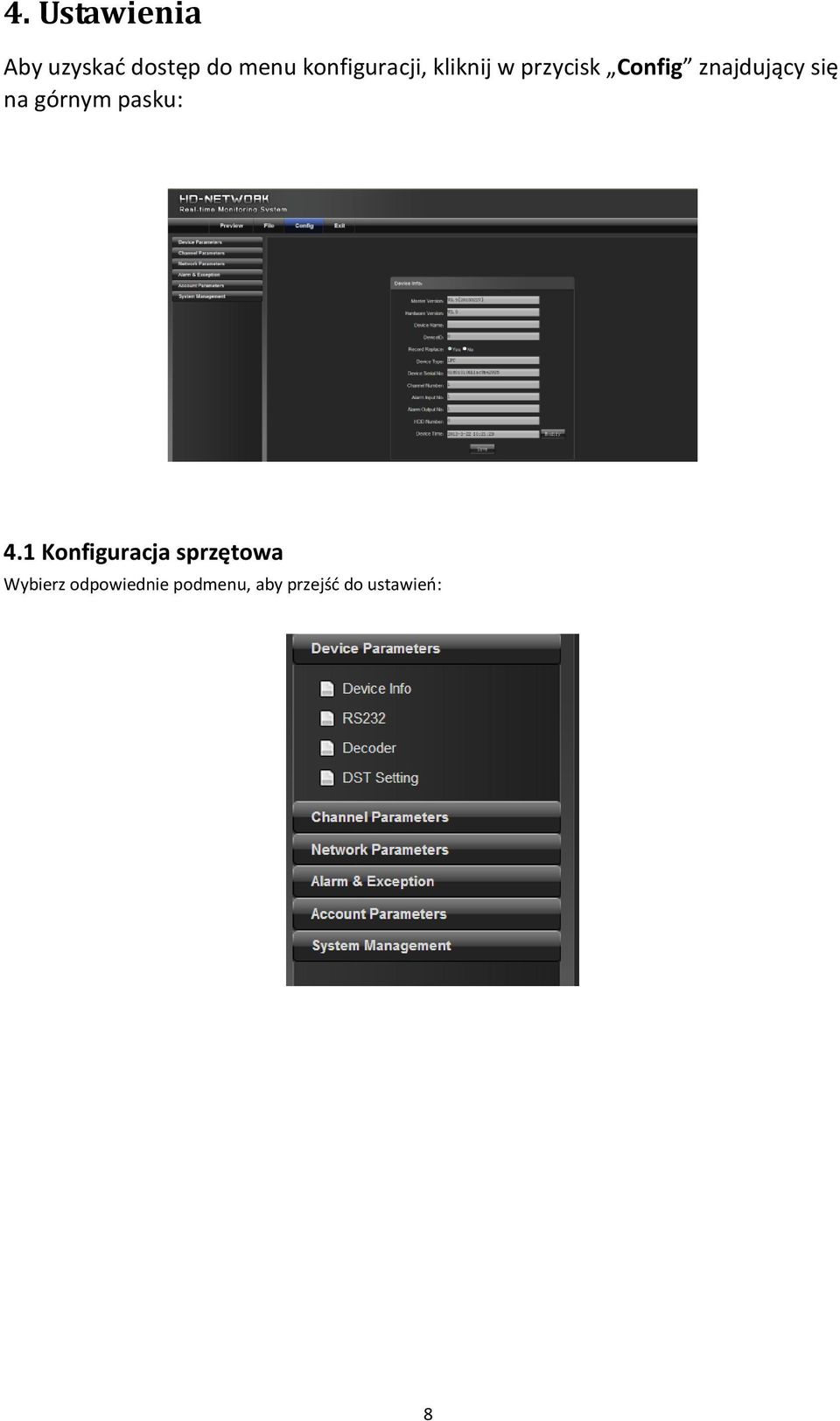

8 4. Ustawienia Aby uzyskać dostęp do menu konfiguracji, kliknij w przycisk Config znajdujący się na górnym pasku: 4.1 Konfiguracja sprzętowa Wybierz odpowiednie podmenu, aby przejść do ustawień: 8

9 4.1.1 Informacje o urządzeniu RS232 Ustawienia portu RS Dekoder wideo Ustawienia parametrów strumienia wideo 9

10 4.1.4 Ustawienia czasu letniego 4.2 Kanał wideo Ustawienia wyświetlania 1) Channel: numer kanału wideo, 2) Name: nazwa kanału wideo, 3) Time Format: format wyświetlania czasu, 4) Date Format: format wyświetlania daty, 5) Wideo format: standard wideo NTSC/PAL, 6) Brightness: jasność, 7) Contrast: kontrast, 8) Saturation: nasycenie kolorów, 9) Chroma: chrominancja, 10) OSD location: Położenie menu OSD, 11) Copy: kopiowanie ustawień dla innych kanałów 10

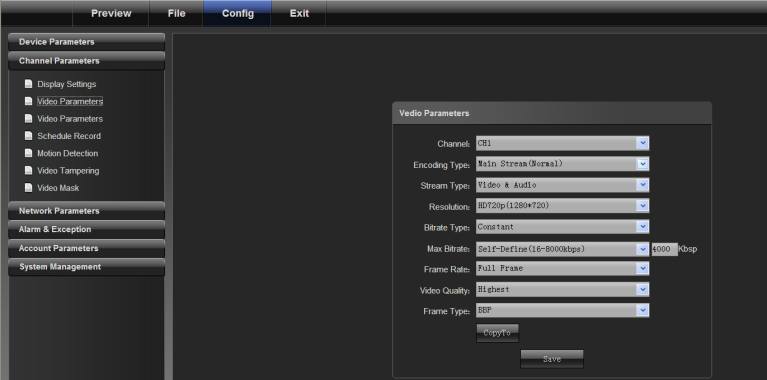

11 4.2.2 Parametry strumienia wideo 1) Channel No: numer kanału wideo, 2) Encoding type: wybór strumienia do konfiguracji, 3) Stream type: typ strumienia wideo, 4) Resolution: rozdzielczość, 5) Bitrate type: regulacja przepływności: CBR - stała/vbr zmienna, 6) Max bitrate: maksymalna przepływność, 7) Frame rate: odświeżanie obrazu, 8) Video quality: jakość sygnału wideo, 11

12 4.2.3 Funkcje modułu kamery 1) Current channel: bieżący kanał wideo, Day/night auto switch: 2) Choice: konfiguracja funkcji dzień/noc. Dla kamer bez oświetlacza IR domyślnie włączony jest tryb auto, dla kamer z oświetlaczem IR włączony jest tryb external, 3)Switching time: opóźnienie przełączania, 4)Day/Night threshold: próg przełączania do trybu noc, 5)Night/Day threshold: próg przełączania do trybu dzień, 6)Picture quality mode: jakość obrazu, 7)Mirror: odbicie lustrzane, 8)Wide dynamic: szeroki zakres dynamiki, 9)3D time domain: redukcja szumów, 10)Sharpness: wyostrzenie obrazu, 11)Gain mode: low, medium and high, 12)Shutter: ustawienia migawki, 12

13 4.2.4 Harmonogram nagrywania 1) Channel No.: nr kanału wideo, 2) Enable: włączanie/wyłączanie, 3) All day: zaznacz aby włączyć zapis przez cały dzień, 4) Week: zaznacz aby włączyć zapis przez cały tydzień, 5) Week copy: kopiowanie ustawień z całego tygodnia, 6) Pre-record: czas zapisu przed zdarzeniem, 7) Post-record: czas zapisu po zdarzeniu, 8) Copy: kopiowanie ustawień dla innych kanałów wideo. 13

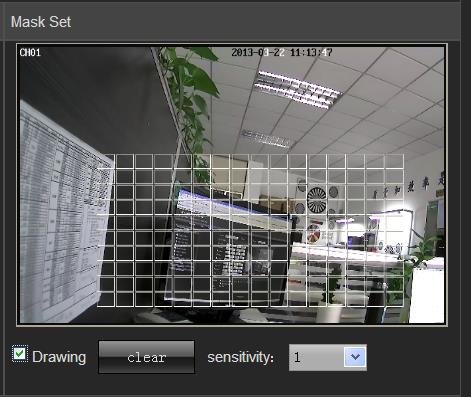

14 4.2.5 Detekcja ruchu Arm schedule: Harmonogram Rejestrator umożliwia ustawienie 8 sekcji załączania czasowego. Drawing: zaznaczanie strefy detekcji, Clear: czyszczenie narysowanej strefy detekcji, Sensitivity: ustawianie czułości strefy detekcji. 14

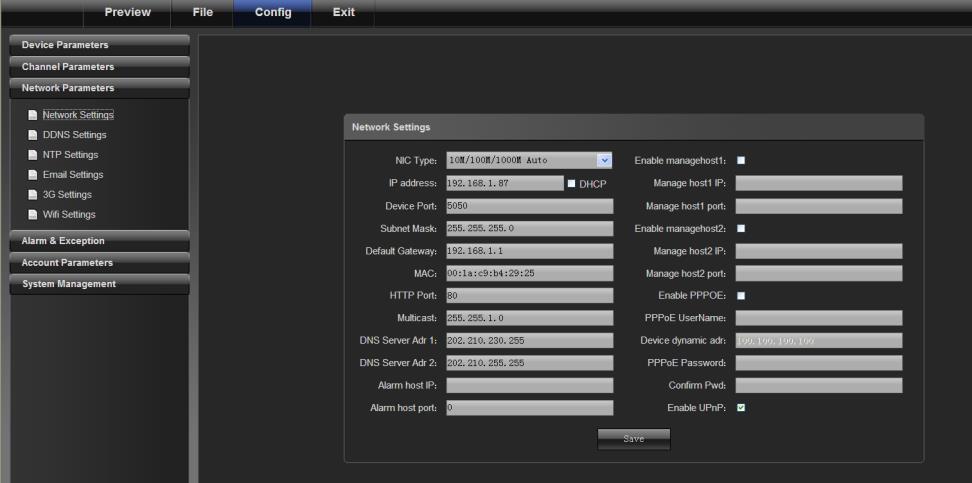

15 Linkage: Typ reakcji po wykryciu detekcji ruchu Alarm on monitor: wyświetlanie informacji o alarmie na monitorze, Audio warning: sygnalizacja dźwiękiem, Upload to center: wysyłanie informacji o alarmie do rejestratora, linkage: wysyłanie informacji o alarmie poprzez pocztę , Trigger alarm output: wyzwalanie wyjść alarmowych. 4.3 Sieć Ustawienia sieciowe 1) NIC type: tryb pracy karty sieciowej, 2) IP address: Adres IP, 3) DHCP: automatyczne pobieranie ustawień sieciowych z rutera (klient DHCP), 4) Device port: port danych, 5) Subnet mask: maska podsieci, 6) Default gateway: domyślna brama, 7) MAC: wyświetlanie adresu MAC, 8) HTTP port No: numer portu http, (domyślnie 80), 9) Multicast: adres multicast. 10) "DNS server adr 1": pierwszy adres serwera DNS, 11) DNS server Adr 2: drugi adres serwera DNS, 12) Alarm host IP: adres IP powiadomienia, 13) "Alarm host port": port IP powiadomienia, 14) "Enable PPPOE" : załączanie protokołu PPPoE. Input PPPOE user name: użytkownik, Input device dynamic address: adres IP Input PPPOE password: hasło Confirm password: potwierdź hasło 15

16 4.3.2 Ustawienia DDNS 1) Select Type: serwer DDNS 2) Server Name, for example, member.3322.org 3) Port No: numer portu, 4) Username: użytkownik, 5) Password: hasło, 6) Confirm password: powtórz hasło, Protokół NTP Funkcja automatycznej aktualizacji daty i czasu. 1) Enable NTP: załączanie automatycznej aktualizacji czasu, 2) Server Address: adres serwera czasu, 3) NTP port: tylko obsługa protokołu TCP/SNTP. Domyślnie: 123, 4) Synchronize every: częstotliwość synchronizacji, 5) Select time zone: strefa czasowa, 6) GMT: przesunięcie czasu. 16

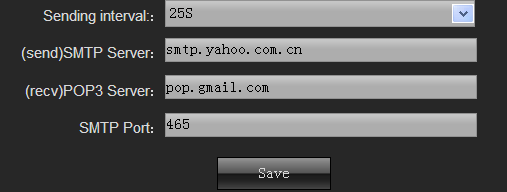

17 4.3.4 Ustawienia powiadomienia Dane poczty wychodzącej: address: Adres poczty wychodzącej, Password: Hasło poczty wychodzącej, Confirm password: Hasło poczty wychodzącej, Attachment: zrzut zdjęcia jako załącznik, Identity verification: autoryzacja Powiadamiane adresy Ustawienia poczty wychodzącej: Sending interval: czas odstępu między wysyłanymi wiadomościami, SMTP server: adres serwera SMTP, POP3 server: adres serwera POP3, SMTP port: port serwera SMTP, 17

18 4.4 Alarmy Wejścia alarmowe 1) Alarm Input: numer wejścia alarmowego, 2) Alarm Handle: uzbrajanie alarmu, 3) Arm schedule: harmonogram uzbrajania, 4) Trig Mode: typ alarmu, 5) PTZ linkage: funkcja PTZ 18

19 4.4.2 Wyjścia alarmowe 1) Alarm Output: numer wyjścia alarmowego, 2) Delay: opóźnienie alarmu, 3) Alarm schedule: harmonogram uzbrajania wyjścia, 4) Work copy: kopiuj ustawienia dla innego wyjścia, Zdarzenia systemowe Funkcja powiadamiania o zdarzeniach (wyjątkach) systemowych: HDD Full dysk pełny, HDD Fault błąd dysku, Network broken błąd sieci, IP address conflict konflikt adresów IP, Illegal Access niedozwolony dostęp do rejestratora, Video Signal Exception zdarzenia wideo. Po wykryciu wybranego zdarzenia, urządzenie wykonuje wybraną funkcję alarmową: Alarm on monitor: wyświetlanie informacji o alarmie na monitorze, Audio warning: sygnalizacja dźwiękiem, Upload to center: wysyłanie informacji o alarmie do rejestratora, Trigger alarm output: wyzwalanie wyjść alarmowych, 1: wyjście alarmowe nr 1 19

20 4.5 Użytkownicy systemu Zarządzanie kontami Admin: konto administratora systemu (domyślne) Kliknij w pole [Add User] aby dodać nowego użytkownika: Aby zmienić prawa dostępu, kliknij w pole [Rights] Aby usunąć użytkownika kliknij w pole [Delete] Użytkownicy zalogowani do systemu 20

21 4.6 Zarządzanie systemem Aktualizacja oprogramowania Wybierz plik aktualizacji [Browse] a następnie zatwierdź przyciskiem [Update] Automatyczny restart Maintenance Mode: wybierz dzień restartowania, Maintenance Time: godzina, o której ma nastąpić restart, Informacja o strumieniu Dysk HDD Informacja o pojemności dysku. 21

22 4.6.5 Przywracanie ustawień domyślnych. Import/eksport ustawień Export: eksport ustawień, Import: import ustawień, Restore: przywrócenie ustawień domyślnych, Reboot: restart systemu, Ustawienia lokalne Auto stream: automatyczne podłączanie się do strumienia wideo, Window mode: tryb wyświetlania (dopasowanie, 4:3, 16:9) Preview capture: scieżka dostępu do pliku zrzutów, Playback capture: ścieżka dostępu do nagrań wideo, Backup capture: ściezka dostępu do plików archiwum, File capture: ścieżka dostępu do plików. 22
