1 Instrukcja obsługi zestawu WiFi v

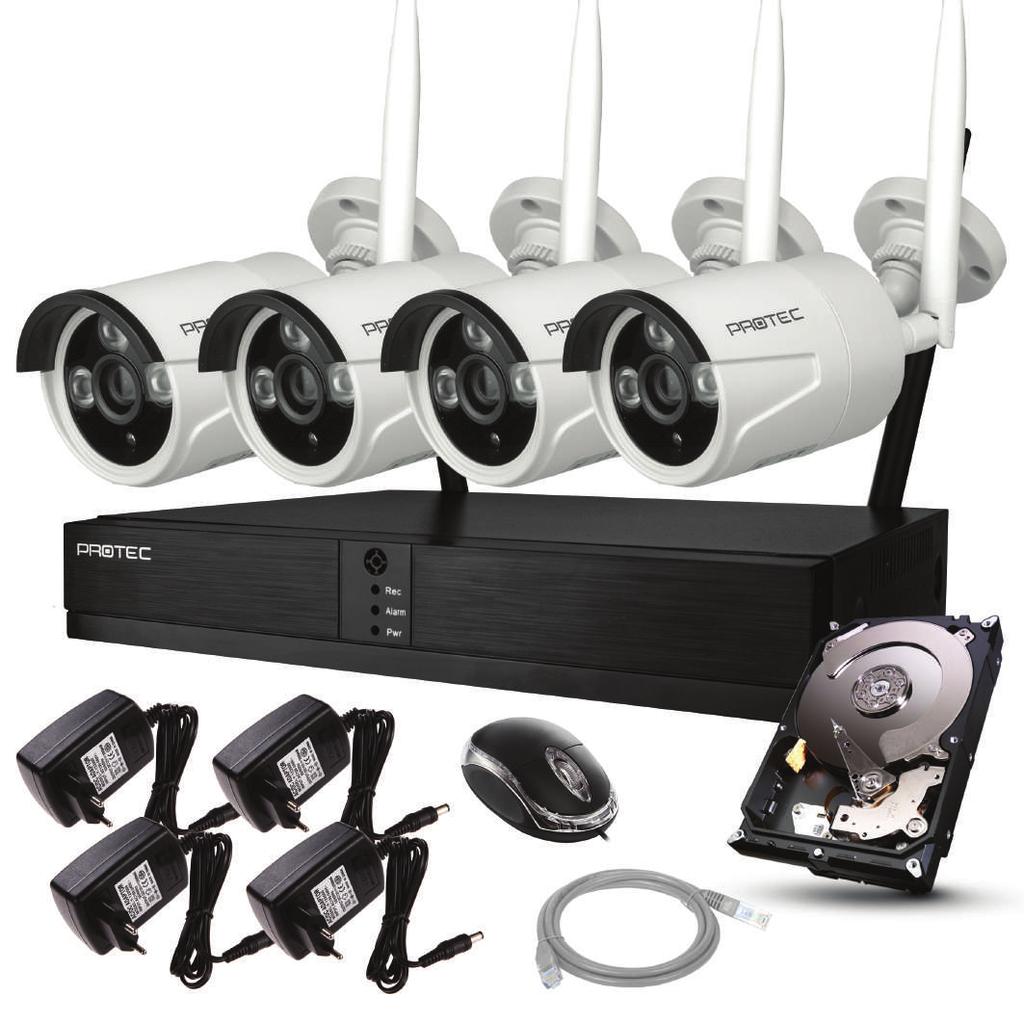

2 Witaj! Dziękujemy za zakup naszego produktu! Ta instrukcja użytkownika służy do zapoznania się z bezprzwodowym zestawem do monitoringu. Otwórz pudełko z akcesoriami, aby sprawdzić czy znajdują się w nim wszystkie elementy wymienione na poniższej liście. Jeśli stwierdzono brak lub uszkodzenie elementów, należy niezwłocznie skontaktować się z sprzedawcą. Po otwarciu opakowania sprawdź czy znajdują się w nim następujące akcesoria: Przedmiot Rejestrator Śruby montażowe do HDD Zasilacz 12V/2A do rejestratora Instrukcja Kamery Zasilacz 12V/1A do kamer Śruby i kołki montażowe do kamer Przewód sieciowy Mysz Ilość Przed instalacją Produkt może wymagać użycia dodatkowego okablowania sieciowego w przypadku zbyt niskiego poziomu sygnału WiFi. Proponujemy przetestować cały zestaw przed montażem urządzeń. Panel rejestratora 1 - Złącze anteny Wi-Fi 2 - Port sieciowy 3 - Port wyjścia wideo VGA 4 - Port wyjścia wideo HDMI 5 - Porty USB Port wejścia zasilania

3 Kamera 1 - Złącze, antena Wi-Fi 2 - Wejście zasilania do kamery DC12V 3 - Port sieciowy Schemat podłączenia zestawu Uwaga: Rejestrator może zostać połączony bezprzewodowo z routerem. W tym celu należy użyć przewodu sieciowego, który został dołączony do zestawu.

4 LOGOWANIE DO SYSTEMU Wpisz login i hasło, aby się zalogować. DOMYŚLNY LOGIN: admin HASŁO: brak hasła (pozostaw puste pole hasła I kliknij OK) Uwaga: Należy zmienić hasło dostępu, aby uniknąć ingerencji w urządzenie przez osoby niepowołane. Jeśli hasło będzie podane błędnie pięć razy, konto zostanie zablokowane. (Po restarcie lub po upływie pół godziny, konto zostanie odblokowane automatycznie). EKRAN GŁÓWNY, PODGLĄD NA ŻYWO Na ekranie głównym wyświetlany jest obraz wideo z kamer w czasie rzeczywistym oraz aktualna data, statusy kanałów, siła sygnału z kamer.

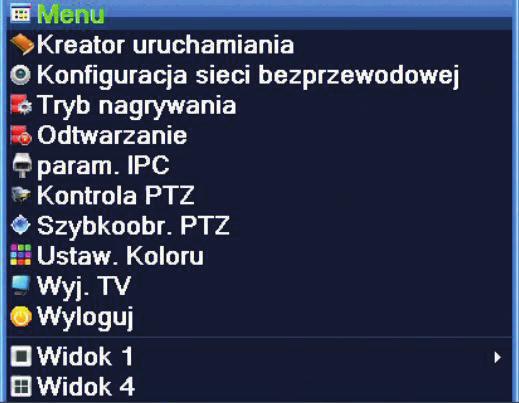

5 Ikony widoku na żywo: Wył./Wł. dźwięk Brak sygnału wideo Włączone nagrywanie Poziom sygnału WiFi Status detekcji ruchu szybkie menu W trybie podglądu na żywo można kliknąć prawym przyciskiem myszy, aby uzyskać dostęp do skrótów paska narzędzi. Menu Wyświetlanie głównego menu systemu Kreator Kreator ustawień rejestratora Konfiguracja sieci bezprzewodowej Ustawienia i zarządzanie połączeniem bezprzewodowym Tryb nagrywania Wybór sposobu zapisu materiału wideo (harmonogram, zapis ciągły, stop) Odtwarzanie Wyświetlenie okna odtwarzania i odtwarzanie plików wideo. Param. IPC Skrót dostępu do parametrów kamer sieciowych. Kontrola PTZ Skrót umożliwiający przejście do interfejsu sterowania PTZ wybranej kamery. Szybkoobr. PTZ Sterowanie kamerą PTZ za pomocą myszy. Ustawienia koloru Umożliwia ustawienie jasności, kontrastu, nasycenia, odcienia, wzmocnienia, poziomu ostrości dla wybranego kanału wideo. Wyjście TV Pozwala na ustawienie wyjścia wideo/vga/hdmi. Można zdefiniować: marginesy wyświetlania, jasność, kontrast, nasycenie, odcień. Wyloguj Wylogowanie użytkownika, wyłączenie urządzenia, ponowne uruchomienie rejestratora. Widok zmiana podziału obrazu na ekranie głównym.

6 USTAWIENIA PODSTAWOWE Zmiana czasu Menu / System / Ogólne / Czas systemu Zmiana języka Menu / System / Ogólne / Język Menu / System / General / Language Zmiana rozdzielczości ekranu Menu / System / Wyświetlanie / Rozdzielczość Nazwy kamer Menu / System / Wyświetlanie / Nazwa kanału Formatowanie HDD Menu / Zaawansowane / Dysk / Format odtwarzanie Szybkie menu / Odtwarzanie Menu główne / Nagrywanie / Odtwarzanie Zaznacz datę na kalendarzu oraz wybierz numery kamer do odtwarzania. Wyszukaj nagrania przyciskiem z symbolem lupy. Przewijaj zapisany materiał wideo klikając na oś czasu.

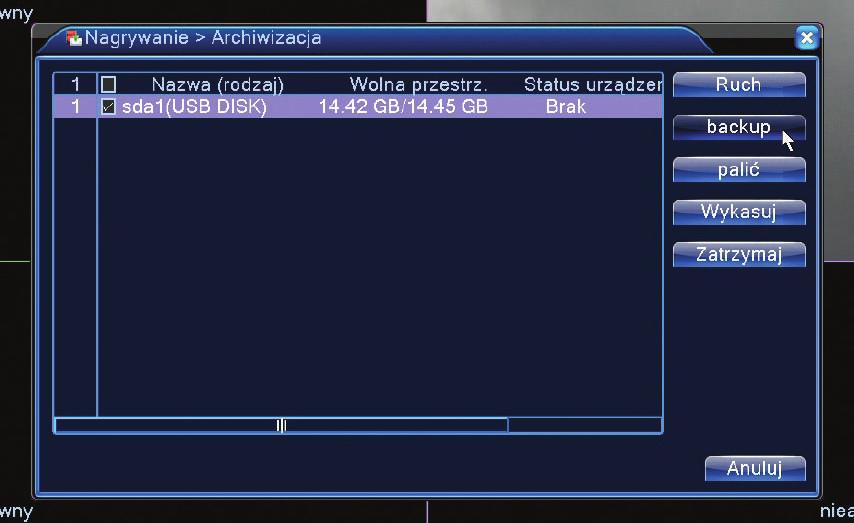

7 1. Kalendarz. 2. Numery kamer i wyszukiwanie nagrań. 3. Oś czasu, sterowanie odtwarzaniem. Kolor czerwony detekcja ruchu, alarm. Kolor zielony nagrywanie automatyczne. Kolor żółty nagrywanie ciągłe. Przyciski sterowania odtwarzaniem: ARCHIWIZACJA Włóż pamięć flash do portu USB w rejestratorze. Otwórz Menu / Nagrywanie / Archiwizacja. Wybierz pamięć przenośną z listy i kliknij Backup.

8 Zaznacz numer kamery, z której ma zostać zapisany plik wideo. Ustaw datę oraz godzinę dla początku i końca nagrania. Kliknij Dodaj, na liście pojawią się pliki, a następnie rozpocznij archiwizację. Zalecane jest stworzenie kopii w formacie AVI, MP4. Alarmy / detekcja ruchu Przejdź do Menu / Alarm / Detekcja Funkcja pozwala na włączenie detekcji ruchu w rejestratorze dla wybranych kanałów wideo. Do poprawnego działania wymagane jest włączenie opcji Ruch dla wybranych kamer i dni tygodnia w harmonogramie nagrywania (Menu / Konfig. Nagryw.) Kanał Kanał wideo dla którego ustawiamy detekcję. Zezwól Włączenie lub wyłączenie detekcji ruchu. Czułość Określenie czułości detekcji (6 poziomów do wyboru).

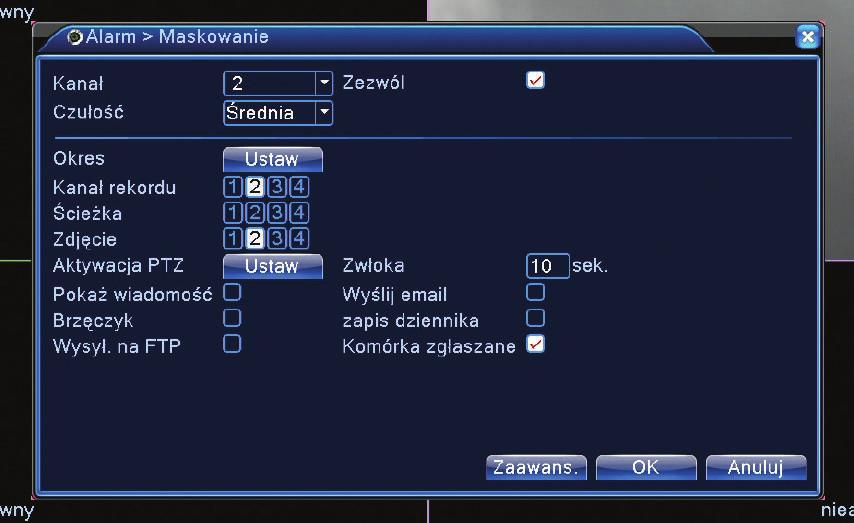

9 Okres Przedział czasu w którym działa detekcja ruchu, definiowany na podstawie dni i okresów godzinowych. Interwał Czas nagrywania materiału przed wystąpieniem ruchu. Kanał rekordu Kanał wideo nagrywany w przypadku detekcji ruchu. Ścieżka Wyzwalanie ścieżki podglądu. Region Obszar, w którym będzie wykrywany ruch. Pola podświetlone na czerwono, to pola, dla których detekcja ruchu jest aktywna. Aby ją dezaktywować trzeba dane pole kliknąć myszką, wówczas czerwone podświetlenie zniknie. Komórka zgłaszanie powiadomienia push w aplikacji XMeye. Pokaż wiadomość wyświetlanie wiadomości o alarmie na ekranie. Brzęczyk sygnał dźwiękowy wywołany alarmem. alarmy / Zamaskowanie kamery Menu / Alarm / Maskowanie Gdy ktoś zasłoni obiektyw, lub wyjście video będzie w jednym kolorze, to system w odpowiedni sposób powinien zareagować na tę sytuację. Okno ustawień maskowania jest przedstawione poniżej. Tutaj można min. włączyć wyjście alarmowe lub pokazać komunikat na ekranie.

10 alarmy / Utrata video Menu / Alarm / Utrata video Funkcja ta pozwala zdefiniować sposób reakcji na wyłączenie kamery lub na uszkodzenie przewodu wizyjnego.

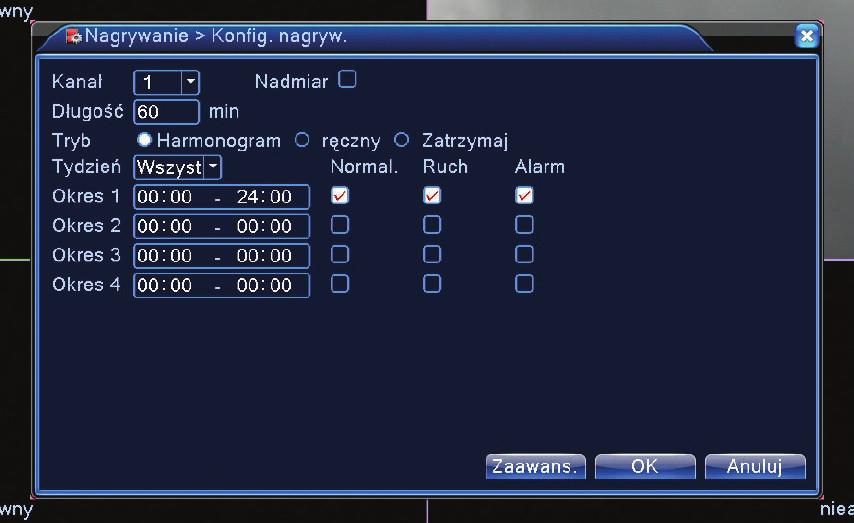

11 Alarmy / Usterki, zdarzenie nietypowe System analizuje i sprawdza aktualny stan urządzenia i oprogramowania: Jeżeli nastąpi wybrane zdarzenie, system może wyświetlić powiadomienie na ekranie lub/i uruchomić brzęczyk. HARMONOGRAM NAGRYWANIA Menu / Nagrywanie / Konfiguracja nagrywania Nagrywanie materiału przez rejestrator w zależności od dnia tygodnia, zakresu godzin oraz trybu nagrywania rejestratora

12 Kanał - W pierwszej kolejności wybierz numer kanału. Można wybrać opcję wszystkie, jeśli chcesz ustawić dane dla wszystkich kanałów. Typ zapisu - Trzy tryby nagrywania terminarza: ciągłe, detekcja ruchu, alarm. Tydzień - Określ dzień tygodnia, dla którego definiowany jest terminarz. Okres - Czas, w którym będzie aktywny wybrany tryb nagrywania. Typ zapisu: Normal. - tryb nagrywania ciągłego. Ruch - Wyzwalanie przez Detekcję ruchu, Zamaskowanie kamery lub Utrata sygnału video. Alarm - Zapis po wystąpieniu zewnętrznego wyzwalania alarmu w określonym czasie. KONTA UŻYTKOWNIKÓW Menu / Zaawansowane / Konta Modyfikuj konto - Zmiana praw dostępu i informacji dla danego użytkownika. Modyfikuj grupę - Modyfikacja wybranej grupy użytkowników. Modyfikuj hasło - Zmiana hasła dla wybranego użytkownika. Wybierz użytkownika, wpisz stare hasło i dwa razy nowe hasło. Dodaj Konto - Dodanie nowego użytkownika. Grupa Admin ma uprawnienia zaawansowane, user posiada ograniczone prawa. Dodaj grupę - Dodanie nowej grupy z wybranym poziomem dostępu. Utwórz grupę i wybierz pożądane uprawnienia z listy. Usuń Konto - Usuwa konto wybranego użytkownika. Usuń Grupę - Usuwa wybraną grupę.

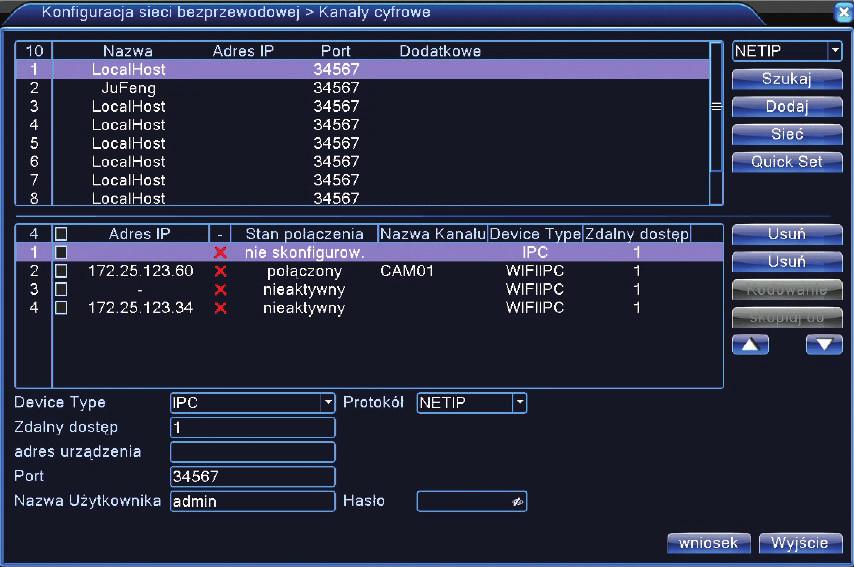

13 ZARZĄDZANIE KAMERAMI / Kamery przewodowe Menu / Konfiguracja sieci bezprzewodowej / Ustaw kanał. Dodawanie, modyfikacja, usuwanie urządzeń zdalnych. Szukaj - Kliknij, aby wyszukać podłączone przewodem kamery sieciowe. Add - Kliknij aby podłączyć się do wybranego urządzenia przewodowego i dodać je do listy urządzeń. Quick set - Automatycznie wyszukaj i dodaj kamery przewodowe. Usuń - Wybierz urządzenie z listy i je usuń. Menu / Konfiguracja sieci bezprzewodowej Kliknij przycisk Kod Wireless i uruchom ponownie kamery, aby przypisać je do rejestratora.

14 sieć Media port - port używany do nawiązania połączenia przez aplikację mobilną XMEye lub program komputerowy CMS. Port HTTP - port używany do połączenia za pomocą przeglądarki internetowej. Kanały bezprzewodowe. Wybór regionu oraz numeru kanału WiFi. Zalecane kanały EU 1, 6, 11. POWIADOMIENIA Przejdź do Menu / System / NetService / . Uzupełnij wymagane pola. Aby powiązać wysyłanie powiadomień np. z wykryciem ruchu, należy włączyć funkcję Wyślij w ustawieniach alarmu. Serwer SMTP - adres IP lub nazwa hosta serwera SMTP Port - Port protokołu SMTP. SSL - Zaznacz, aby włączyć szyfrowanie SSL, jeśli jest ono wymagane przez serwer. Nazwa użytkownika - Konto użytkownika nadawcy . Hasło - Hasło do konta nadawcy wiadomości. Odbiorca - Adres odbiorcy wiadomości. Nazwa - Tytuł wysyłanej wiadomości .

15 APLIKACJA MOBILNA XMEYE 1. Przeprowadź konfigurację sieci w rejestratorze (Menu / System / Sieć). 2. Zapisz numer seryjny rejestratora, który będzie niezbędny do nawiązania połączenia. Udaj się do Menu / Info / Wersja. 3. Zeskanuj poniższy kod QR, aby pobrać aplikację XmEye lub skorzystaj ze sklepu Google Play/App Store.

16 APLIKACJA MOBILNA XMEYE / android 4. Uruchom aplikację XmEye w telefonie. Załóż konto lub skorzystaj z funkcji logowania bez rejestracji - Local login. 5. W celu dodania urządzenia kliknij [+] w prawym górnym rogu.

17 APLIKACJA MOBILNA XMEYE / android 6. Wpisz dowolną nazwę urządzenia w polu Device name. 7. Wprowadź numer seryjny rejestratora. Numer seryjny rejestratora znajduje się w Menu / Info / Wersja. 8. Kliknij OK 9. Przejdź do Device list i otwórz dodane urządzenie. 10. Zaznacz kamery, z których podgląd ma być uruchomiony na telefonie i kliknij Start preview.

18 Powiadomienia push Do włączenia powiadomień wymagane jest założenie konta w aplikacji XMEye. 1. Uruchom aplikację XMEye i rozpocznij proces rejestracji. 2. Wpisz swój adres i potwierdź założenie konta za pomocą przesłanego kodu.

19 Powiadomienia push 3. Włącz funkcję powiadomień push dla wybranych alarmów w rejestratorze (Menu - Alarm). 4. Przejdź do zakładki Alarm Push w aplikacji.

20 Powiadomienia push 5. Aktywuj funkcję powiadomień. 6. Kliknij w nazwę rejestratora, aby wyświetlić listę zdarzeń.
