1 1 ZAWARTOŚĆ OPRACOWANIA 1. DANE OGÓLNE NAZWA I ADRES INWESTYCJI PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA INSTALACJA WODOCIĄGOWA INSTALACJA WODY ZIMNEJ CIEPŁEJ CYRKULACJI I HYDRANTOWEJ OBLICZENIA ZUśYCIA WODY: MOCOWANIE I IZOLACJA PRZEWODÓW KANALIZACJA SANITARNA OPIS OGÓLNY PIONY I POZIOMY OBLICZENIE ILOŚCI ŚCIEKÓW MOCOWANIE KANALIZACJI SKŁAD ŚCIEKÓW WYPOSAśENIE I MONTAś UWAGI...8 Spis rysunków 1. Rzut instalacji wody zimnej, c.w.u. i cyrkulacji dla piwnic 2. Rzut instalacji wody zimnej, c.w.u. i cyrkulacji dla parteru 3. Woda rozwiniecie instalacji 4. Rzut instalacji kanalizacji sanitarnej dla piwnic 5. Rzut instalacji kanalizacji sanitarnej dla parteru 6. Kanalizacja rozwiniecie instalacji

2 2 1. DANE OGÓLNE 1.1. NAZWA I ADRES INWESTYCJI Opracowanie obejmuje zaprojektowanie instalacji wodno-kanalizacyjnej centralnego ogrzewania dla budynku Szkoły Ratownictwa oraz Oddziału V WSPRITS Meditrans Miejsca Wyczekiwania Zespołów Ratownictwa Medycznego w Warszawie ul. Brzeska PODSTAWA OPRACOWANIA - umowa z Inwestorem - informacje uzyskane w Dziale Technicznym Szpitala - wizja lokalna - dokumentacja archiwalna dostępna u Inwestora - podkłady budowlane - uzgodnienia branŝowe - obowiązujące normy i przepisy oraz wytyczne branŝowe ZAKRES OPRACOWANIA Opracowanie obejmuje projekt wykonawczy instalacji wody zimnej, ciepłej, cyrkulacji, wody hydrantowej i kanalizacji sanitarnej dla budynku Szkoły Ratownictwa oraz Oddział V WSPRITS Meditrans Miejsca Wyczekiwania Zespołów Ratownictwa Medycznego w Warszawie ul. Brzeska 12. Zakres opracowania projektowanej instalacji wody zimnej, ciepłej i cyrkulacji kończy się na włączeniu do istniejących rurociągów, zakres opracowania kanalizacji sanitarnej kończy się na wpięciu do istniejących pionów, przy czym w związku z przeprojektowaniem parteru zaprojektowano przełoŝenie części pionów kanalizacyjnych oraz wodnych przechodzących przez pomieszczenia. Zakres opracowania dotyczy części parteru budynku. 2. INSTALACJA WODOCIĄGOWA 2.1. INSTALACJA WODY ZIMNEJ CIEPŁEJ CYRKULACJI I HYDRANTOWEJ Woda zimna do projektowanej części budynku doprowadzona będzie z istniejącej instalacji wody zimnej, wprowadzonej do istniejącego budynku na parterze i opomiarowana wodomierzem typ WS 10 oraz wyposaŝona w zawór odcinający i antyskaŝeniowy typu BA Dn 32. Woda ciepła i cyrkulacja do projektowanej części budynku doprowadzona będzie z istniejącej instalacji wody ciepłej, i cyrkulacji z poziomu parteru. Obie instalacje zostaną opomiarowane wodomierzami (podlicznikami zuŝycia wody) odpowiednio: - typ JS dla wody ciepłej, - typ JS 130-3,5 dla cyrkulacji. Zaprojektowano instalację wody zimnej, ciepłej i cyrkulacji z rur z tworzywa sztucznego wielowarstwowych z wkładką aluminiową oraz hydrantową ze stali ocynkowanej, podłączoną na parterze budynku do istniejącej instalacji i rozprowadzoną pod stropem parteru do punktów czerpalnych. Na kaŝdym zasilaniu węzła sanitarnego zostanie zamontowany zawór odcinający a pod umywalkami i zlewozmywakami zawory kątowe. Zawory odcinające naleŝy montować we wnękach zamykanych drzwiczkami lub jako zawory podtynkowe - na wysokości ok. 40 cm

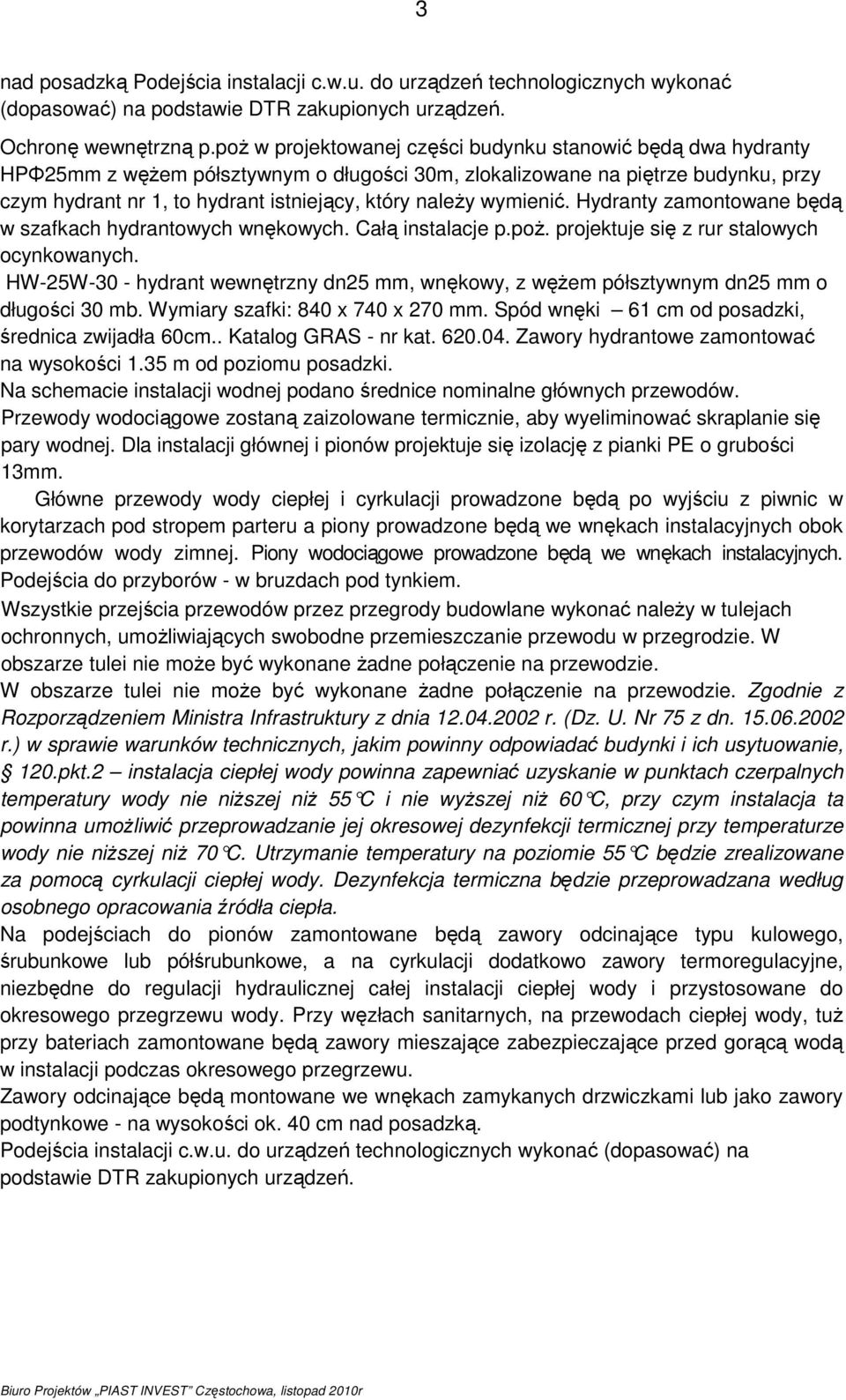

3 3 nad posadzką Podejścia instalacji c.w.u. do urządzeń technologicznych wykonać (dopasować) na podstawie DTR zakupionych urządzeń. Ochronę wewnętrzną p.poŝ w projektowanej części budynku stanowić będą dwa hydranty HPΦ25mm z węŝem półsztywnym o długości 30m, zlokalizowane na piętrze budynku, przy czym hydrant nr 1, to hydrant istniejący, który naleŝy wymienić. Hydranty zamontowane będą w szafkach hydrantowych wnękowych. Całą instalacje p.poŝ. projektuje się z rur stalowych ocynkowanych. HW-25W-30 - hydrant wewnętrzny dn25 mm, wnękowy, z węŝem półsztywnym dn25 mm o długości 30 mb. Wymiary szafki: 840 x 740 x 270 mm. Spód wnęki 61 cm od posadzki, średnica zwijadła 60cm.. Katalog GRAS - nr kat Zawory hydrantowe zamontować na wysokości 1.35 m od poziomu posadzki. Na schemacie instalacji wodnej podano średnice nominalne głównych przewodów. Przewody wodociągowe zostaną zaizolowane termicznie, aby wyeliminować skraplanie się pary wodnej. Dla instalacji głównej i pionów projektuje się izolację z pianki PE o grubości 13mm. Główne przewody wody ciepłej i cyrkulacji prowadzone będą po wyjściu z piwnic w korytarzach pod stropem parteru a piony prowadzone będą we wnękach instalacyjnych obok przewodów wody zimnej. Piony wodociągowe prowadzone będą we wnękach instalacyjnych. Podejścia do przyborów - w bruzdach pod tynkiem. Wszystkie przejścia przewodów przez przegrody budowlane wykonać naleŝy w tulejach ochronnych, umoŝliwiających swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie moŝe być wykonane Ŝadne połączenie na przewodzie. W obszarze tulei nie moŝe być wykonane Ŝadne połączenie na przewodzie. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. (Dz. U. Nr 75 z dn r.) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, 120.pkt.2 instalacja ciepłej wody powinna zapewniać uzyskanie w punktach czerpalnych temperatury wody nie niŝszej niŝ 55 C i nie wyŝszej niŝ 60 C, przy czym instalacja ta powinna umoŝliwić przeprowadzanie jej okresowej dezynfekcji termicznej przy temperaturze wody nie niŝszej niŝ 70 C. Utrzymanie temperatury na poziomie 55 C b ędzie zrealizowane za pomocą cyrkulacji ciepłej wody. Dezynfekcja termiczna będzie przeprowadzana według osobnego opracowania źródła ciepła. Na podejściach do pionów zamontowane będą zawory odcinające typu kulowego, śrubunkowe lub półśrubunkowe, a na cyrkulacji dodatkowo zawory termoregulacyjne, niezbędne do regulacji hydraulicznej całej instalacji ciepłej wody i przystosowane do okresowego przegrzewu wody. Przy węzłach sanitarnych, na przewodach ciepłej wody, tuŝ przy bateriach zamontowane będą zawory mieszające zabezpieczające przed gorącą wodą w instalacji podczas okresowego przegrzewu. Zawory odcinające będą montowane we wnękach zamykanych drzwiczkami lub jako zawory podtynkowe - na wysokości ok. 40 cm nad posadzką. Podejścia instalacji c.w.u. do urządzeń technologicznych wykonać (dopasować) na podstawie DTR zakupionych urządzeń.

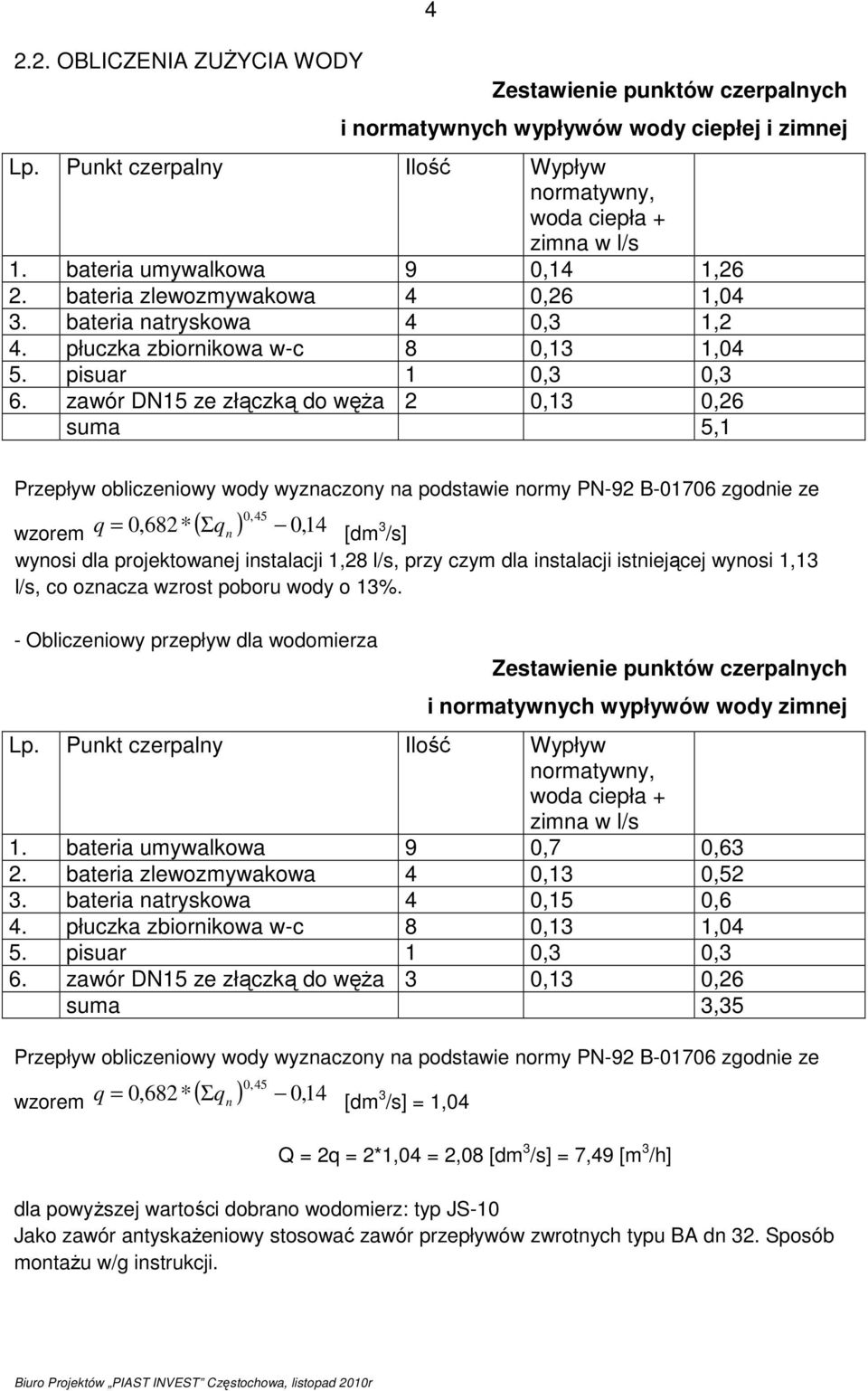

4 2.2. OBLICZENIA ZUśYCIA WODY 4 Zestawienie punktów czerpalnych i normatywnych wypływów wody ciepłej i zimnej Lp. Punkt czerpalny Ilość Wypływ normatywny, woda ciepła + zimna w l/s 1. bateria umywalkowa 9 0,14 1,26 2. bateria zlewozmywakowa 4 0,26 1,04 3. bateria natryskowa 4 0,3 1,2 4. płuczka zbiornikowa w-c 8 0,13 1,04 5. pisuar 1 0,3 0,3 6. zawór DN15 ze złączką do węŝa 2 0,13 0,26 suma 5,1 Przepływ obliczeniowy wody wyznaczony na podstawie normy PN-92 B zgodnie ze 0,45 wzorem q = 0,682 *( Σqn ) 0, 14 [dm 3 /s] wynosi dla projektowanej instalacji 1,28 l/s, przy czym dla instalacji istniejącej wynosi 1,13 l/s, co oznacza wzrost poboru wody o 13%. - Obliczeniowy przepływ dla wodomierza Zestawienie punktów czerpalnych i normatywnych wypływów wody zimnej Lp. Punkt czerpalny Ilość Wypływ normatywny, woda ciepła + zimna w l/s 1. bateria umywalkowa 9 0,7 0,63 2. bateria zlewozmywakowa 4 0,13 0,52 3. bateria natryskowa 4 0,15 0,6 4. płuczka zbiornikowa w-c 8 0,13 1,04 5. pisuar 1 0,3 0,3 6. zawór DN15 ze złączką do węŝa 3 0,13 0,26 suma 3,35 Przepływ obliczeniowy wody wyznaczony na podstawie normy PN-92 B zgodnie ze 0,45 wzorem = 0,682 *( Σqn ) 0, 14 q [dm 3 /s] = 1,04 Q = 2q = 2*1,04 = 2,08 [dm 3 /s] = 7,49 [m 3 /h] dla powyŝszej wartości dobrano wodomierz: typ JS-10 Jako zawór antyskaŝeniowy stosować zawór przepływów zwrotnych typu BA dn 32. Sposób montaŝu w/g instrukcji.

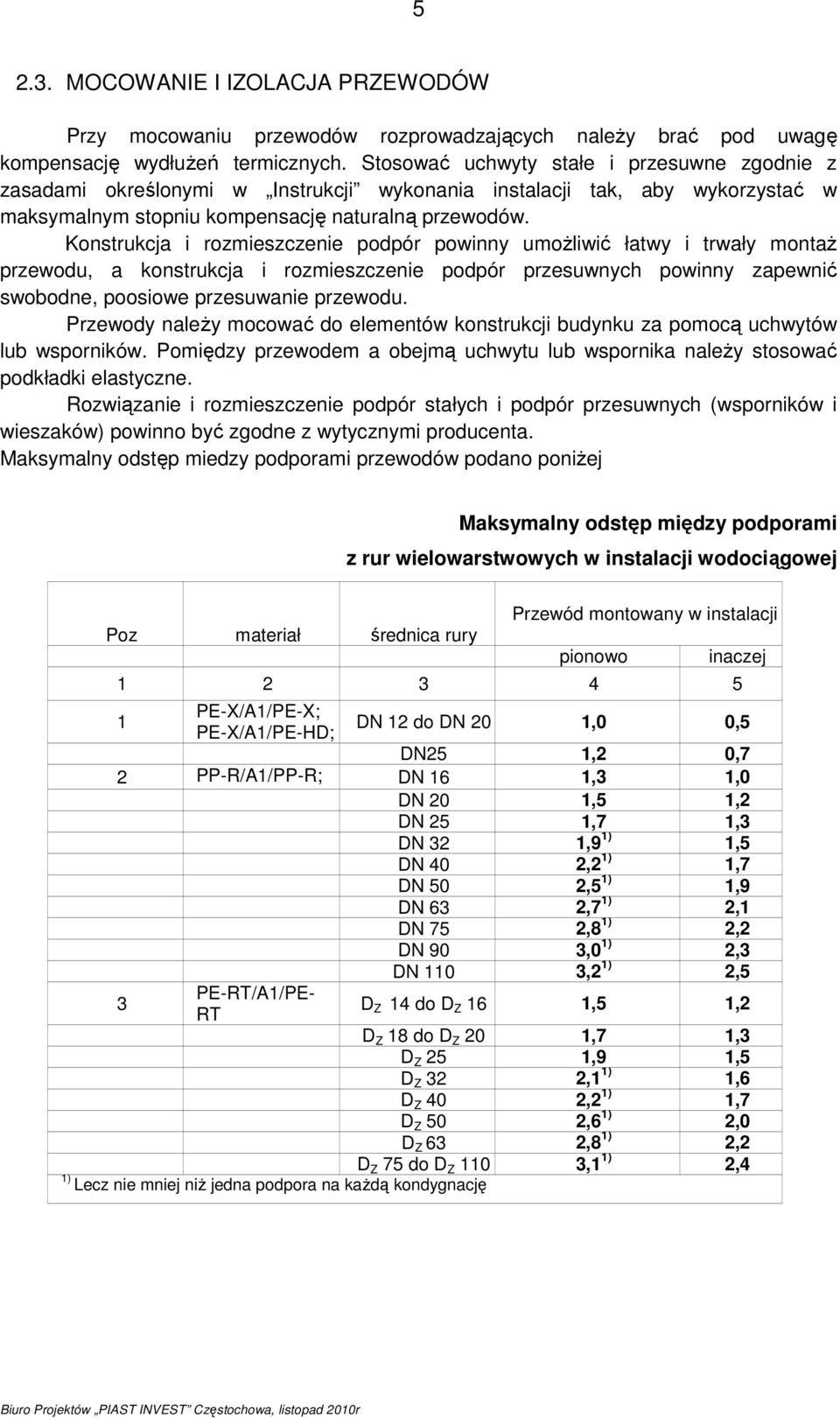

5 MOCOWANIE I IZOLACJA PRZEWODÓW Przy mocowaniu przewodów rozprowadzających naleŝy brać pod uwagę kompensację wydłuŝeń termicznych. Stosować uchwyty stałe i przesuwne zgodnie z zasadami określonymi w Instrukcji wykonania instalacji tak, aby wykorzystać w maksymalnym stopniu kompensację naturalną przewodów. Konstrukcja i rozmieszczenie podpór powinny umoŝliwić łatwy i trwały montaŝ przewodu, a konstrukcja i rozmieszczenie podpór przesuwnych powinny zapewnić swobodne, poosiowe przesuwanie przewodu. Przewody naleŝy mocować do elementów konstrukcji budynku za pomocą uchwytów lub wsporników. Pomiędzy przewodem a obejmą uchwytu lub wspornika naleŝy stosować podkładki elastyczne. Rozwiązanie i rozmieszczenie podpór stałych i podpór przesuwnych (wsporników i wieszaków) powinno być zgodne z wytycznymi producenta. Maksymalny odstęp miedzy podporami przewodów podano poniŝej Maksymalny odstęp między podporami z rur wielowarstwowych w instalacji wodociągowej Poz materiał średnica rury Przewód montowany w instalacji pionowo inaczej PE-X/A1/PE-X; PE-X/A1/PE-HD; DN 12 do DN 20 1,0 0,5 DN25 1,2 0,7 2 PP-R/A1/PP-R; DN 16 1,3 1,0 DN 20 1,5 1,2 DN 25 1,7 1,3 DN 32 1,9 1) 1,5 DN 40 2,2 1) 1,7 DN 50 2,5 1) 1,9 DN 63 2,7 1) 2,1 DN 75 2,8 1) 2,2 DN 90 3,0 1) 2,3 DN 110 3,2 1) 2,5 3 PE-RT/A1/PE- RT D Z 14 do D Z 16 1,5 1,2 D Z 18 do D Z 20 1,7 1,3 D Z 25 1,9 1,5 D Z 32 2,1 1) 1,6 D Z 40 2,2 1) 1,7 D Z 50 2,6 1) 2,0 D Z 63 2,8 1) 2,2 D Z 75 do D Z 110 3,1 1) 2,4 1) Lecz nie mniej niŝ jedna podpora na kaŝdą kondygnację

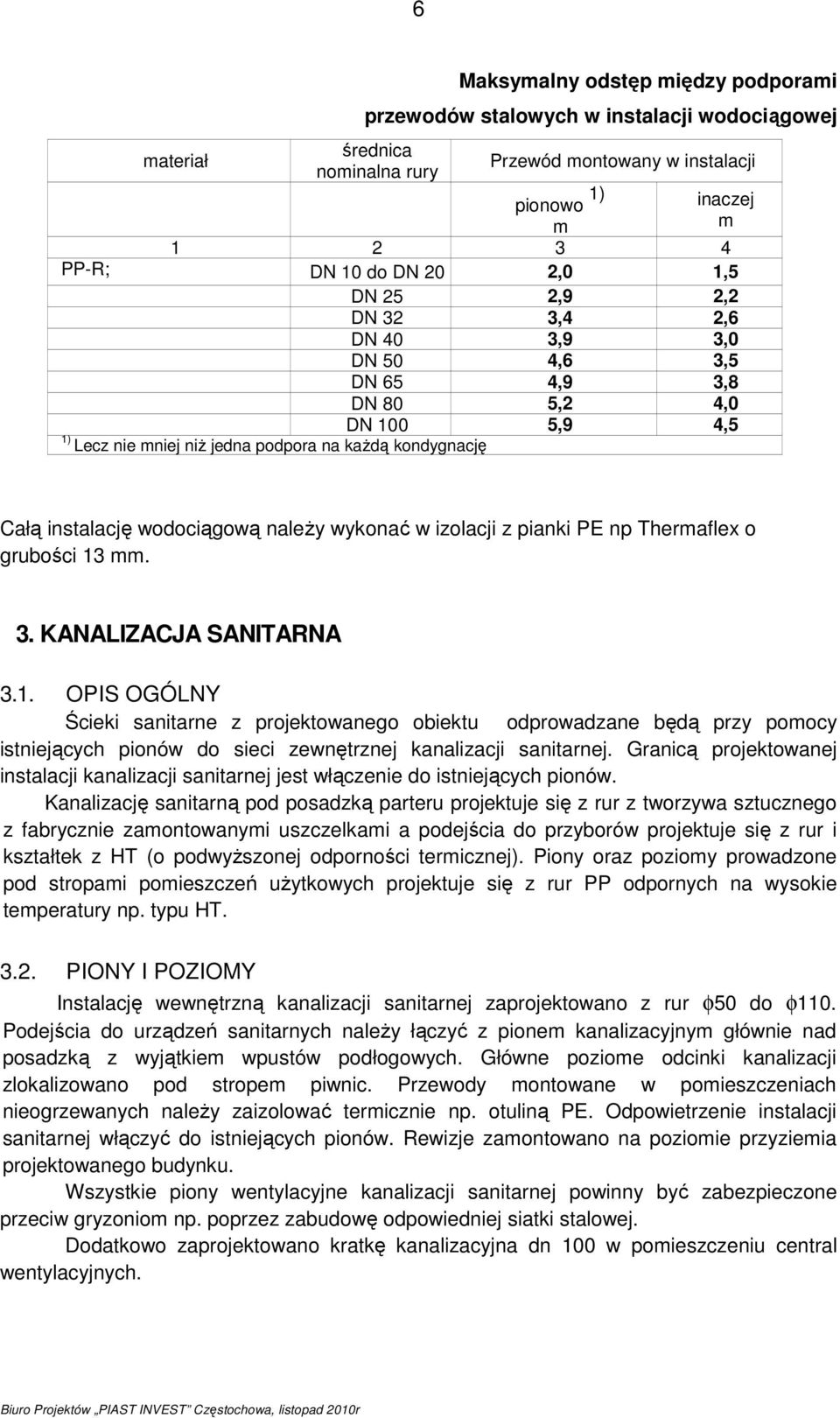

6 6 Maksymalny odstęp między podporami przewodów stalowych w instalacji wodociągowej materiał średnica nominalna rury Przewód montowany w instalacji pionowo 1) inaczej m m PP-R; DN 10 do DN 20 2,0 1,5 DN 25 2,9 2,2 DN 32 3,4 2,6 DN 40 3,9 3,0 DN 50 4,6 3,5 DN 65 4,9 3,8 DN 80 5,2 4,0 DN 100 5,9 4,5 1) Lecz nie mniej niŝ jedna podpora na kaŝdą kondygnację Całą instalację wodociągową naleŝy wykonać w izolacji z pianki PE np Thermaflex o grubości 13 mm. 3. KANALIZACJA SANITARNA 3.1. OPIS OGÓLNY Ścieki sanitarne z projektowanego obiektu odprowadzane będą przy pomocy istniejących pionów do sieci zewnętrznej kanalizacji sanitarnej. Granicą projektowanej instalacji kanalizacji sanitarnej jest włączenie do istniejących pionów. Kanalizację sanitarną pod posadzką parteru projektuje się z rur z tworzywa sztucznego z fabrycznie zamontowanymi uszczelkami a podejścia do przyborów projektuje się z rur i kształtek z HT (o podwyŝszonej odporności termicznej). Piony oraz poziomy prowadzone pod stropami pomieszczeń uŝytkowych projektuje się z rur PP odpornych na wysokie temperatury np. typu HT PIONY I POZIOMY Instalację wewnętrzną kanalizacji sanitarnej zaprojektowano z rur φ50 do φ110. Podejścia do urządzeń sanitarnych naleŝy łączyć z pionem kanalizacyjnym głównie nad posadzką z wyjątkiem wpustów podłogowych. Główne poziome odcinki kanalizacji zlokalizowano pod stropem piwnic. Przewody montowane w pomieszczeniach nieogrzewanych naleŝy zaizolować termicznie np. otuliną PE. Odpowietrzenie instalacji sanitarnej włączyć do istniejących pionów. Rewizje zamontowano na poziomie przyziemia projektowanego budynku. Wszystkie piony wentylacyjne kanalizacji sanitarnej powinny być zabezpieczone przeciw gryzoniom np. poprzez zabudowę odpowiedniej siatki stalowej. Dodatkowo zaprojektowano kratkę kanalizacyjna dn 100 w pomieszczeniu central wentylacyjnych.

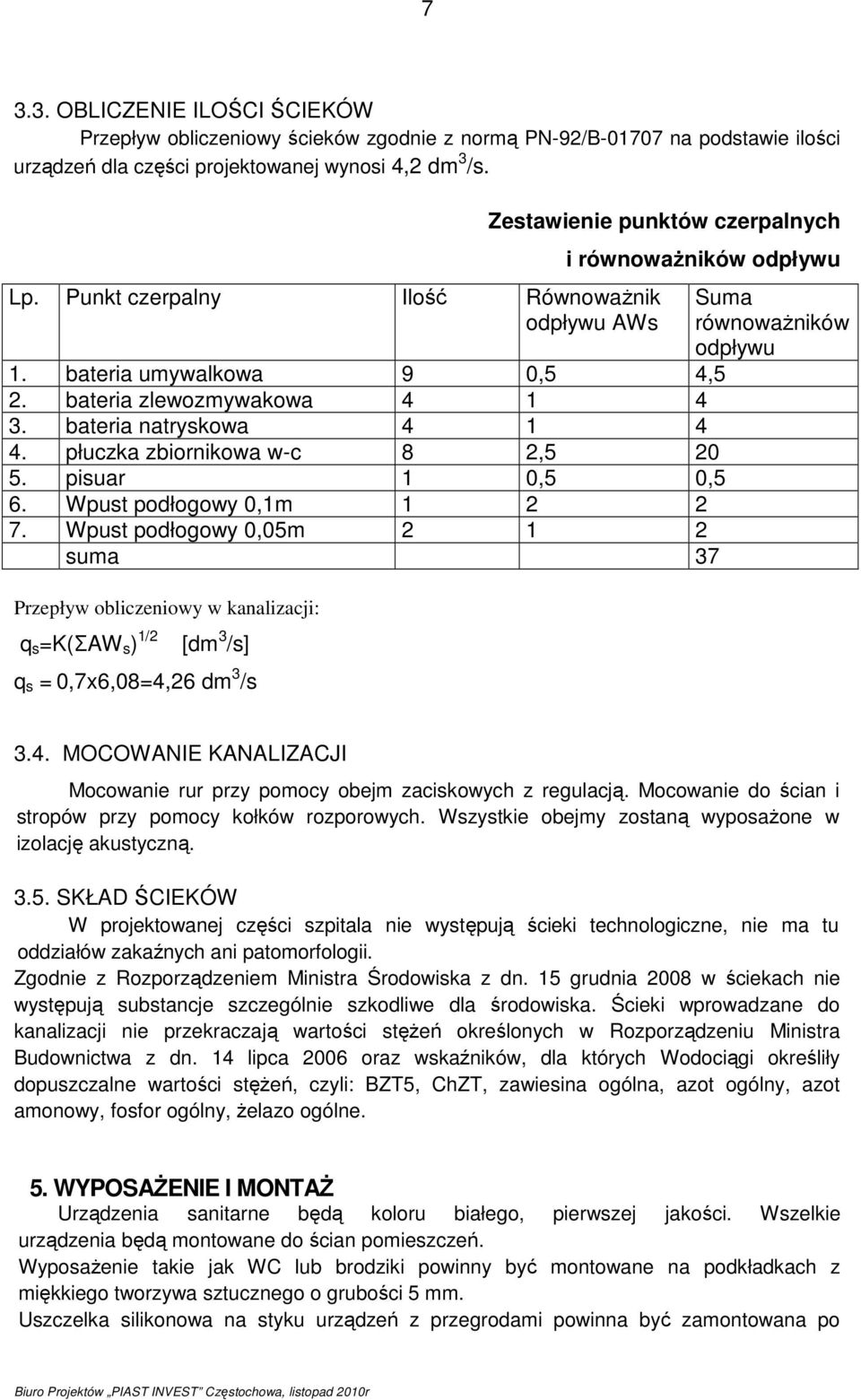

7 OBLICZENIE ILOŚCI ŚCIEKÓW Przepływ obliczeniowy ścieków zgodnie z normą PN-92/B na podstawie ilości urządzeń dla części projektowanej wynosi 4,2 dm 3 /s. Lp. Punkt czerpalny Ilość RównowaŜnik odpływu AWs Zestawienie punktów czerpalnych i równowaŝników odpływu 1. bateria umywalkowa 9 0,5 4,5 2. bateria zlewozmywakowa bateria natryskowa płuczka zbiornikowa w-c 8 2, pisuar 1 0,5 0,5 6. Wpust podłogowy 0,1m Wpust podłogowy 0,05m suma 37 Przepływ obliczeniowy w kanalizacji: q s =K(ΣAW s ) 1/2 [dm 3 /s] q s = 0,7x6,08=4,26 dm 3 /s Suma równowaŝników odpływu 3.4. MOCOWANIE KANALIZACJI Mocowanie rur przy pomocy obejm zaciskowych z regulacją. Mocowanie do ścian i stropów przy pomocy kołków rozporowych. Wszystkie obejmy zostaną wyposaŝone w izolację akustyczną SKŁAD ŚCIEKÓW W projektowanej części szpitala nie występują ścieki technologiczne, nie ma tu oddziałów zakaźnych ani patomorfologii. Zgodnie z Rozporządzeniem Ministra Środowiska z dn. 15 grudnia 2008 w ściekach nie występują substancje szczególnie szkodliwe dla środowiska. Ścieki wprowadzane do kanalizacji nie przekraczają wartości stęŝeń określonych w Rozporządzeniu Ministra Budownictwa z dn. 14 lipca 2006 oraz wskaźników, dla których Wodociągi określiły dopuszczalne wartości stęŝeń, czyli: BZT5, ChZT, zawiesina ogólna, azot ogólny, azot amonowy, fosfor ogólny, Ŝelazo ogólne. 5. WYPOSAśENIE I MONTAś Urządzenia sanitarne będą koloru białego, pierwszej jakości. Wszelkie urządzenia będą montowane do ścian pomieszczeń. WyposaŜenie takie jak WC lub brodziki powinny być montowane na podkładkach z miękkiego tworzywa sztucznego o grubości 5 mm. Uszczelka silikonowa na styku urządzeń z przegrodami powinna być zamontowana po

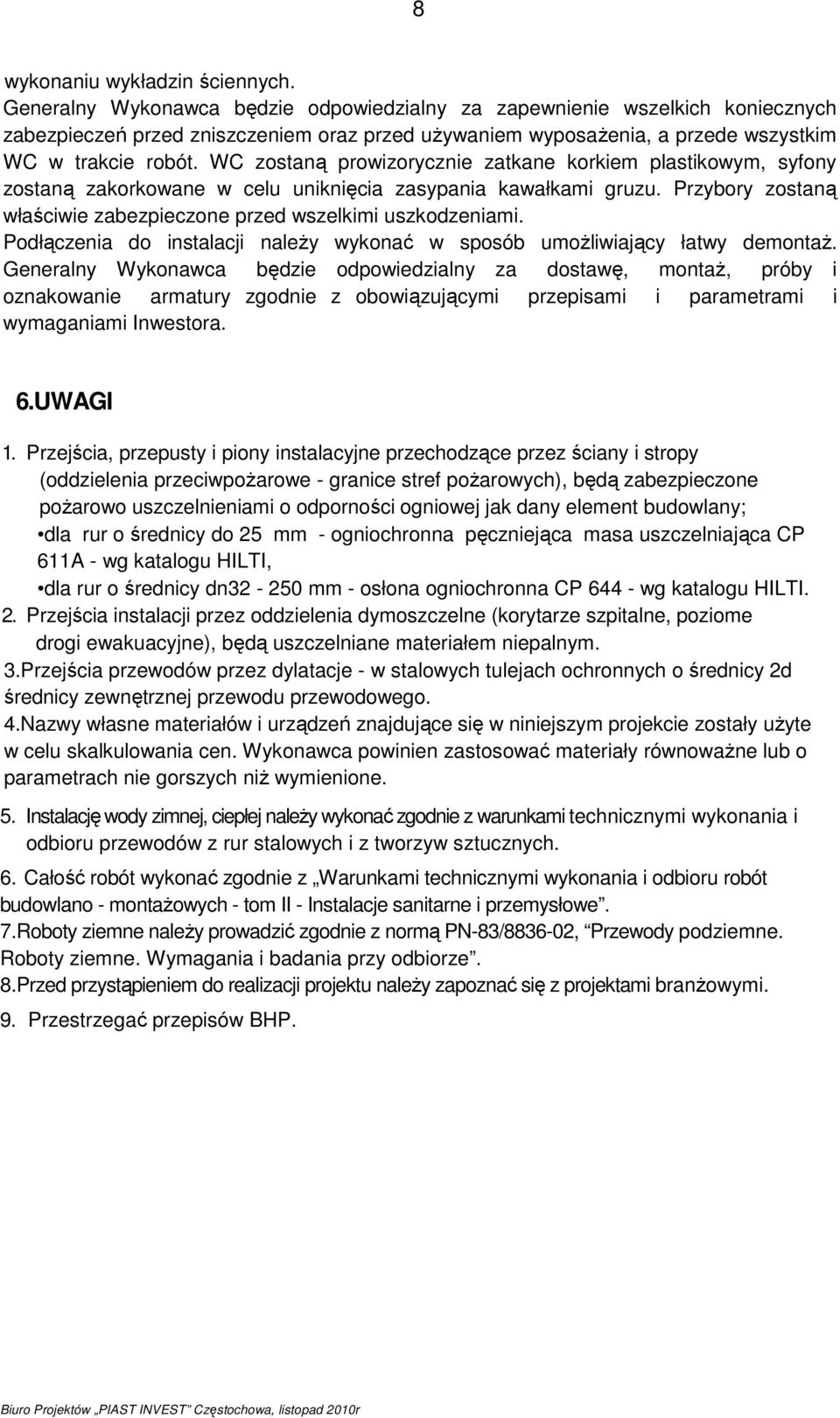

8 8 wykonaniu wykładzin ściennych. Generalny Wykonawca będzie odpowiedzialny za zapewnienie wszelkich koniecznych zabezpieczeń przed zniszczeniem oraz przed uŝywaniem wyposaŝenia, a przede wszystkim WC w trakcie robót. WC zostaną prowizorycznie zatkane korkiem plastikowym, syfony zostaną zakorkowane w celu uniknięcia zasypania kawałkami gruzu. Przybory zostaną właściwie zabezpieczone przed wszelkimi uszkodzeniami. Podłączenia do instalacji naleŝy wykonać w sposób umoŝliwiający łatwy demontaŝ. Generalny Wykonawca będzie odpowiedzialny za dostawę, montaŝ, próby i oznakowanie armatury zgodnie z obowiązującymi przepisami i parametrami i wymaganiami Inwestora. 6.UWAGI 1. Przejścia, przepusty i piony instalacyjne przechodzące przez ściany i stropy (oddzielenia przeciwpoŝarowe - granice stref poŝarowych), będą zabezpieczone poŝarowo uszczelnieniami o odporności ogniowej jak dany element budowlany; dla rur o średnicy do 25 mm - ogniochronna pęczniejąca masa uszczelniająca CP 611A - wg katalogu HILTI, dla rur o średnicy dn mm - osłona ogniochronna CP wg katalogu HILTI. 2. Przejścia instalacji przez oddzielenia dymoszczelne (korytarze szpitalne, poziome drogi ewakuacyjne), będą uszczelniane materiałem niepalnym. 3.Przejścia przewodów przez dylatacje - w stalowych tulejach ochronnych o średnicy 2d średnicy zewnętrznej przewodu przewodowego. 4.Nazwy własne materiałów i urządzeń znajdujące się w niniejszym projekcie zostały uŝyte w celu skalkulowania cen. Wykonawca powinien zastosować materiały równowaŝne lub o parametrach nie gorszych niŝ wymienione. 5. Instalację wody zimnej, ciepłej naleŝy wykonać zgodnie z warunkami technicznymi wykonania i odbioru przewodów z rur stalowych i z tworzyw sztucznych. 6. Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montaŝowych - tom II - Instalacje sanitarne i przemysłowe. 7.Roboty ziemne naleŝy prowadzić zgodnie z normą PN-83/ , Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. 8.Przed przystąpieniem do realizacji projektu naleŝy zapoznać się z projektami branŝowymi. 9. Przestrzegać przepisów BHP.
