1 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 1 1 STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Budynek użyteczności publicznej 1.2 Rok rozpoczęcia budowy Inwestor (nazwa lub imię i nazwisko, adres) Centrum Szkolenia Policji w Legionowie ul. Zegrzyńska 121, Legionowo 2. Nazwa, adres i nr REGON podmiotu wykonującego audyt: 1.4 Adres budynku budynek nr 72 ul. Zegrzyńska Legionowo woj. mazowieckie ENERGOSAN Piotr Kowalczyk, , ul. Polna 3C, Łomianki, tel Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: inż. Piotr Kowalczyk, ul. Polna 3C, Łomianki, uprawnienia budowlane MAZ/0037/PWOS/04 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje: Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego 5. Miejscowość: Warszawa data wykonania opracowania: 6. Spis treści posiadane kwalifikacje (w tym ew. uprawnienia) aktualizacja z dn Strona tytułowa audytu energetycznego budynku Karta audytu energetycznego budynku Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora Opis budynku Ocena aktualnego stanu technicznego budynku Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji Załączniki do audytu... 30

2 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 2 2 KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne 1. Konstrukcja / technologia budynku tradycyjna 2. Liczba kondygnacji 1 3. Kubatura części ogrzewanej [m 3 ] Kubatura pomieszczeń ogrzewanych [m 3 ] Powierzchnia netto budynku [m 2 ] Powierzchnia użytkowa części mieszkalnej [m 2 ] 0 7. Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba lokali mieszkalnych - 9. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody termy elektryczne 11. Rodzaj systemu grzewczego budynku MSC 12. Współczynnik kształtu A/V [1/m] 0, Inne dane charakteryzujące budynek - 2. Współczynniki przenikania ciepła W/(m 2 K) przed po 1. Stropodach 1,229 0, Ściana zewnętrzna, osłonowa 1,173 0, Ściana zewnętrzna, szczytowa 1,095 0, Podłoga na gruncie 0,580 0, Drzwi zewnętrzne 3,5 1,7 6. Okno zespolone 3,1 1,3 3. Sprawności składowe systemu ogrzewania 1. Sprawność wytwarzania 0,93 0,93 2. Sprawność przesyłania 0,90 0,96 3. Sprawność regulacji i wykorzystania 0,77 0,88 4. Sprawność akumulacji 1,00 1,00 5. Ogólna sprawność systemu dystrybucji ciepła 0,64 0,79 6. Uwzględnienie przerw na ogrzewanie w okresie tygodnia 1,00 0,85 7. Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 0,95 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji ( naturalna, mechaniczna ) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza Okna/ kratki went. 3. Strumień powietrza wentylacyjnego 1) [m 3 /h] Liczba wymian [1/h] 0,88 0,88 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 108,1 48,0 2. Obliczeniowa moc cieplna na przygotowanie cwu [kw] 70,2 70,2 3. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 4. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 5. Obliczeniowe zużycie energii do przygotowania cwu 2) [GJ/rok] 6. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego oraz na przygotowanie ciepłej wody (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 7. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Okna/ kratki went ) - 387,01 140,81

3 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 3 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) 600,36 144,65 [kwh/(m 2 rok)] 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) 222,35 53,57 [kwh/(m 3 rok)] 6. Opłaty jednostkowe (obowiązujące w dniu sporządzenia audytu) 4) Centralne ogrzewanie 1. Opłata za 1GJ na ogrzewanie [zł] 47,35 47,35 2. Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] 8 107, ,54 3. Opłata stała abonamentowa [zł] 0,00 0,00 Ciepła woda użytkowa 4. Opłata za 1GJ na ogrzewanie [zł] 140,67 140,67 5. Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł] 0,00 0,00 6. Opłata stała abonamentowa [zł] 0,00 0,00 7. Opłata za ogrzanie 1 m 2 pow. użytkowej na miesiąc [zł] 9,87 2,65 8. Opłata za podgrzanie 1m 3 ciepłej wody użytkowej [zł] 28,86 22,20 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana suma kredytu [zł] Roczne zmniejszenie zapotrzebowania na ,10 energię [%] 74,5 Planowane koszty całkowite [zł] ,10 Premia termomodernizacyjna [zł] ,58 Roczna oszczędność kosztów energii [zł/rok] ,00 1) - Wyliczenie strumienia powietrza wentylacyjnego zamieszczono w załączniku 9.3 2) - Zużycie CWU wg obliczeń przedstawionych w załączniku nr 9.2 3) - Brak zmierzonego zużycia ciepła dla rozpatrywanego budynku. Budynek zasilany z grupowego węzła ciepłowniczego, obsługującego 3 budynki. Istnieje jeden licznik ciepła. 4) - Wyliczenie opłat w załączniku nr 9.1.

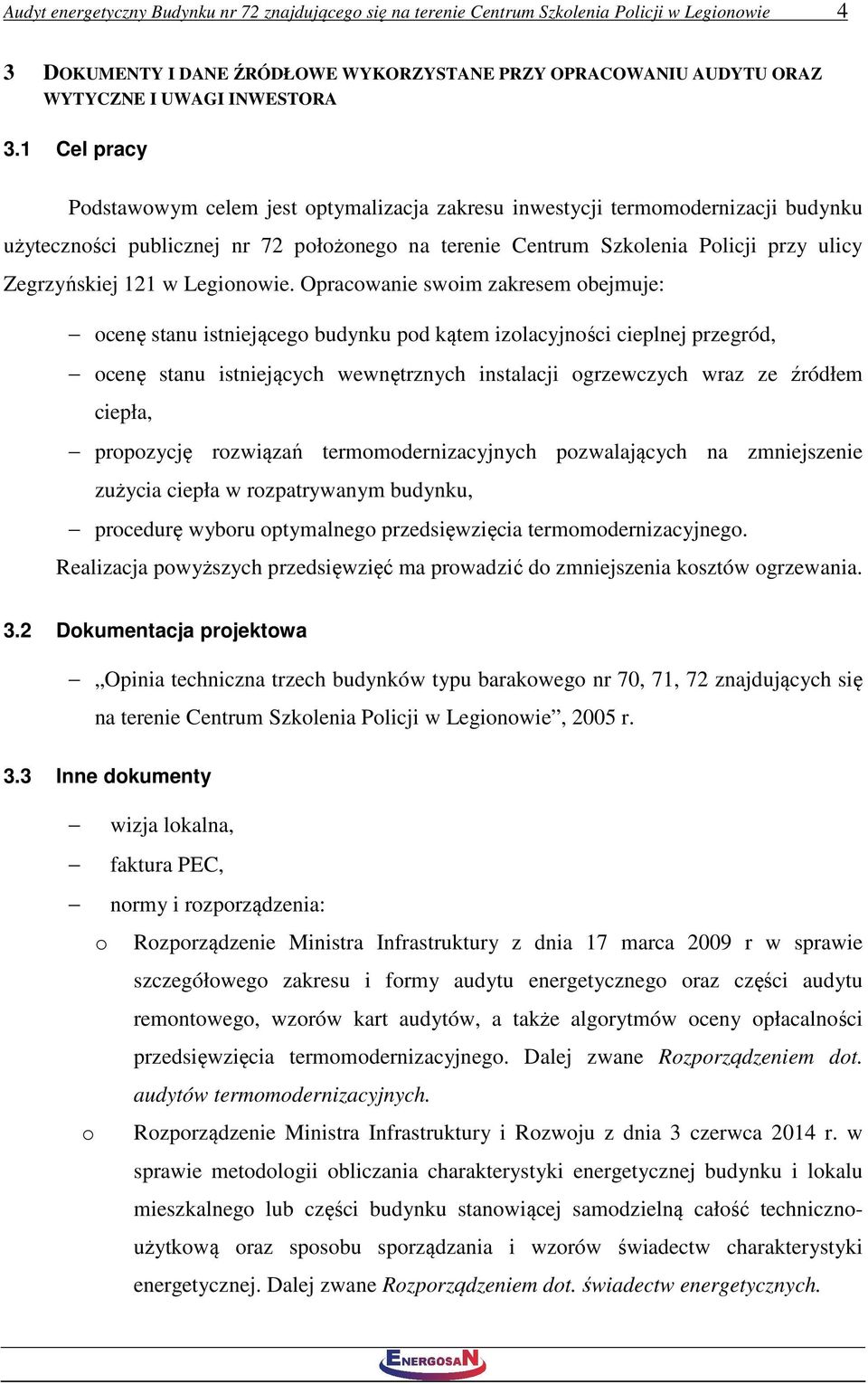

4 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 4 3 DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1 Cel pracy Podstawowym celem jest optymalizacja zakresu inwestycji termomodernizacji budynku użyteczności publicznej nr 72 położonego na terenie Centrum Szkolenia Policji przy ulicy Zegrzyńskiej 121 w Legionowie. Opracowanie swoim zakresem obejmuje: ocenę stanu istniejącego budynku pod kątem izolacyjności cieplnej przegród, ocenę stanu istniejących wewnętrznych instalacji ogrzewczych wraz ze źródłem ciepła, propozycję rozwiązań termomodernizacyjnych pozwalających na zmniejszenie zużycia ciepła w rozpatrywanym budynku, procedurę wyboru optymalnego przedsięwzięcia termomodernizacyjnego. Realizacja powyższych przedsięwzięć ma prowadzić do zmniejszenia kosztów ogrzewania. 3.2 Dokumentacja projektowa Opinia techniczna trzech budynków typu barakowego nr 70, 71, 72 znajdujących się na terenie Centrum Szkolenia Policji w Legionowie, 2005 r. 3.3 Inne dokumenty wizja lokalna, faktura PEC, normy i rozporządzenia: o Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. o Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 3 czerwca 2014 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość technicznoużytkową oraz sposobu sporządzania i wzorów świadectw charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych.

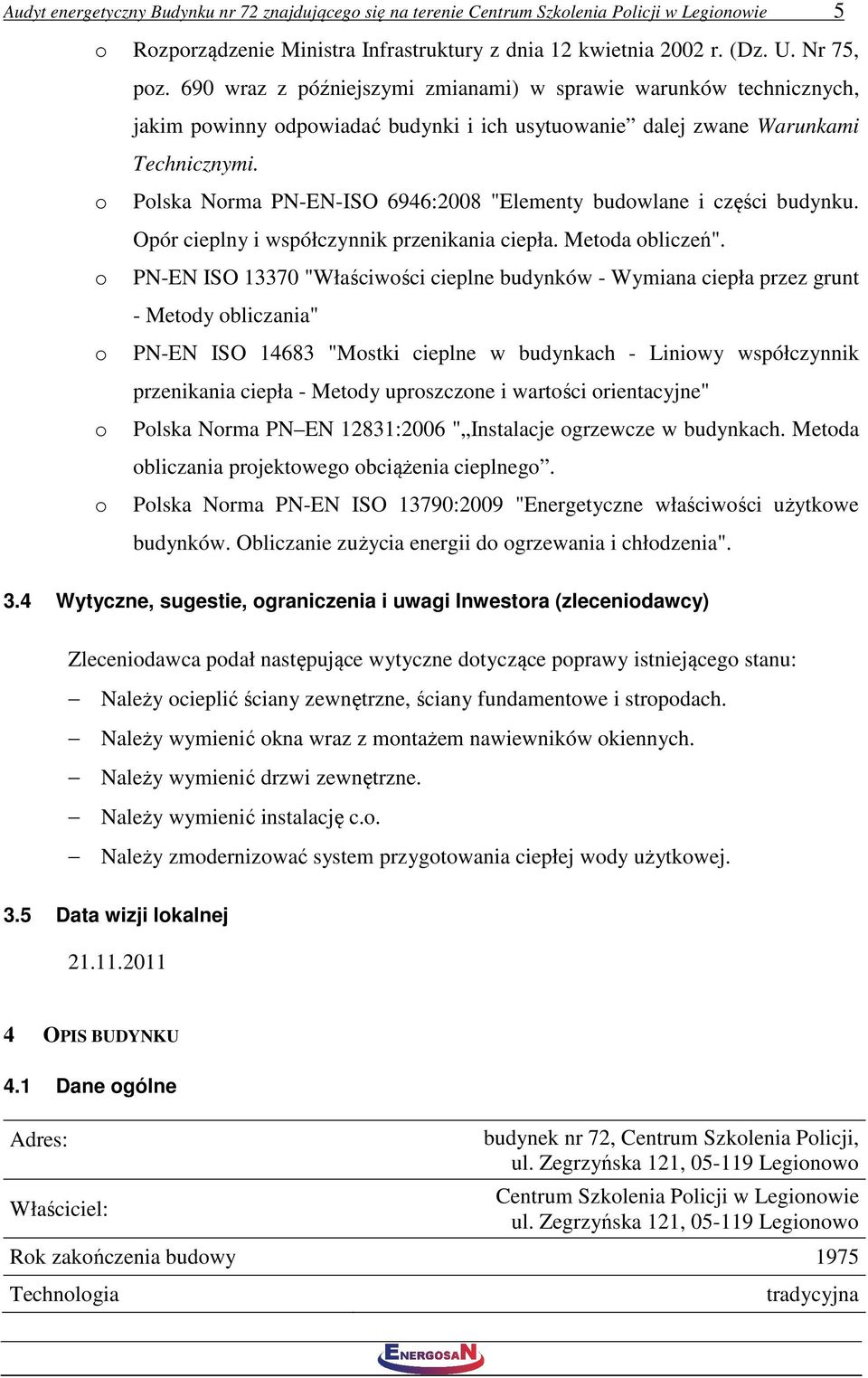

5 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 5 o Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz. U. Nr 75, poz. 690 wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie dalej zwane Warunkami Technicznymi. o Polska Norma PN-EN-ISO 6946:2008 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". o PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" o PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne" o Polska Norma PN EN 12831:2006 " Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. o Polska Norma PN-EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia". 3.4 Wytyczne, sugestie, ograniczenia i uwagi Inwestora (zleceniodawcy) Zleceniodawca podał następujące wytyczne dotyczące poprawy istniejącego stanu: Należy ocieplić ściany zewnętrzne, ściany fundamentowe i stropodach. Należy wymienić okna wraz z montażem nawiewników okiennych. Należy wymienić drzwi zewnętrzne. Należy wymienić instalację c.o. Należy zmodernizować system przygotowania ciepłej wody użytkowej. 3.5 Data wizji lokalnej OPIS BUDYNKU 4.1 Dane ogólne Adres: Właściciel: budynek nr 72, Centrum Szkolenia Policji, ul. Zegrzyńska 121, Legionowo Centrum Szkolenia Policji w Legionowie ul. Zegrzyńska 121, Legionowo Rok zakończenia budowy 1975 Technologia tradycyjna

6 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 6 Powierzchnia zabudowy 771 m 2 Powierzchnia netto budynku 651 m 2 Kubatura części ogrzewanej m 3 Kubatura pomieszczeń ogrzewanych m 3 Współczynnik kształtu A/V 0,91 m 2 /m 3 Wysokość kondygnacji w świetle 2,65 m Liczba użytkowników 30 os. 4.2 Rysunki budynku załącznik nr Opis i konstrukcja budynku Budynek został zbudowany w technologii tradycyjnej, jest parterowy, bez podpiwniczenia. Ściany zewnętrzne wykonane są z cegły ceramicznej pełnej o grubościach 25 i 50 cm. Szczyty są ocieplone ok. 3 cm wełny mineralnej (ocieplenie pod blachą trapezową). Konstrukcję stropodachu stanowią kratownice drewniane, pokrycie dachu papa na lepiku na płycie paździerzowej. Sufit w budynku wykonany z płyty gipsowej podwieszonej do konstrukcji dachu z ociepleniem z wełny mineralnej (warstwa 2 5 cm, nieregularna, występują obszary bez ocieplenia). 4.4 Stolarka okienna i drzwiowa W budynku znajdują się okna zespolone w ramach drewnianych oraz drzwi zewnętrzne deskowe. 4.5 Wentylacja Wentylacja pomieszczeń realizowana jest grawitacyjnie poprzez kratki wywiewne. Świeże powietrze infiltruje do środka przez nieszczelności drzwi i okien. 4.6 Źródło ciepła Źródłem ciepła dla budynku jest jednofunkcyjny węzeł grupowy usytuowany poza budynkiem. Węzeł posiada automatykę i regulację pogodową.

7 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Instalacja centralnego ogrzewania Typ instalacji Rodzaj danych Parametry pracy instalacji Przewody w instalacji Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Zabezpieczenie Odpowietrzenie Liczba dni ogrzewania w tygodniu/liczba godzin na dobę Modernizacja instalacji po 1984 r. Dane w stanie istniejącym Tradycyjna, pompowa, dwururowa 90/70 0 C Stalowe Żeliwne członowe, rury ożebrowane Nie Brak Naczynie wzbiorcze typu zamkniętego i zawór bezpieczeństwa w węźle Sieć odpowietrzająca 7/24 Brak 4.8 System przygotowania ciepłej wody Ciepła woda użytkowa jest podgrzewana w pojemnościowych podgrzewaczach elektrycznych usytuowanych w węzłach sanitarnych. W instalacji brak cyrkulacji (krótki odcinek przewodów). Obecnie jako armatura czerpalna zamontowane są dwuuchwytowe baterie. 4.9 Zapotrzebowanie na moc i ciepło na potrzeby systemu grzewczego Obliczenia rocznego zapotrzebowania na ciepło do ogrzewania w standardowym sezonie grzewczym wykonano na podstawie Polskiej Normy PN-EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia" Obliczenia szczytowej mocy grzewczej dla całego budynku wykonano zgodnie z normą PN-EN "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. W/w obliczenia wykonano przyjmując wieloletnie dane klimatyczne dotyczące: średnich miesięcznych wartości zewnętrznych temperatur oraz średnich miesięcznych wartości natężenia promieniowania słonecznego (ze stacji IMiGW w Warszawie) wg danych opublikowanych na stronie Biuletynu Informacji Publicznej. Obliczenia wykonano przy pomocy programu komputerowego Audytor OZC Pro4.8. Wyniki zamieszczono w załączniku 9.4.

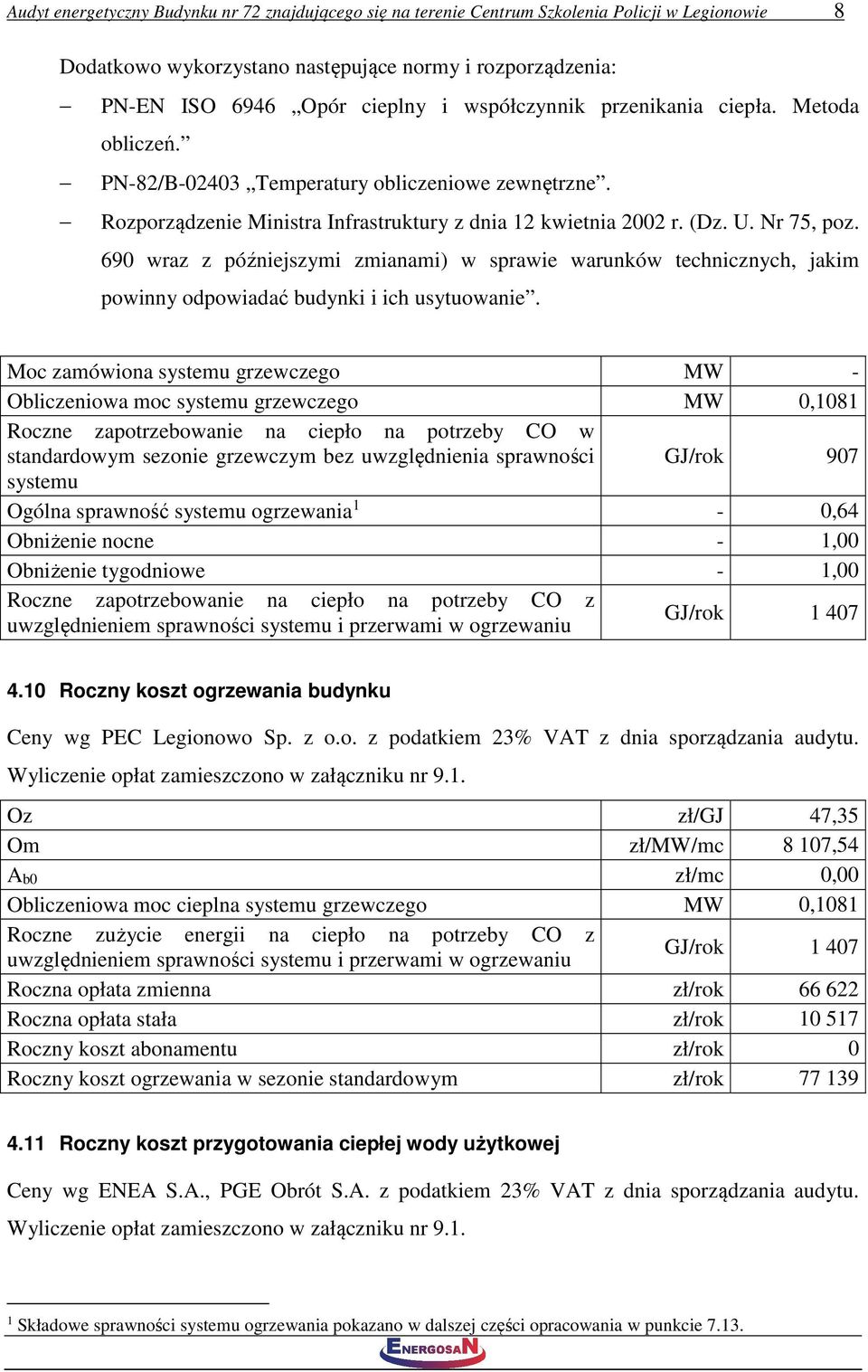

8 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 8 Dodatkowo wykorzystano następujące normy i rozporządzenia: PN-EN ISO 6946 Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. PN-82/B Temperatury obliczeniowe zewnętrzne. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz. U. Nr 75, poz. 690 wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Moc zamówiona systemu grzewczego MW - Obliczeniowa moc systemu grzewczego MW 0,1081 Roczne zapotrzebowanie na ciepło na potrzeby CO w standardowym sezonie grzewczym bez uwzględnienia sprawności GJ/rok 907 systemu Ogólna sprawność systemu ogrzewania 1-0,64 Obniżenie nocne - 1,00 Obniżenie tygodniowe - 1,00 Roczne zapotrzebowanie na ciepło na potrzeby CO z uwzględnieniem sprawności systemu i przerwami w ogrzewaniu GJ/rok Roczny koszt ogrzewania budynku Ceny wg PEC Legionowo Sp. z o.o. z podatkiem 23% VAT z dnia sporządzania audytu. Wyliczenie opłat zamieszczono w załączniku nr 9.1. Oz zł/gj 47,35 Om zł/mw/mc 8 107,54 Ab0 zł/mc 0,00 Obliczeniowa moc cieplna systemu grzewczego MW 0,1081 Roczne zużycie energii na ciepło na potrzeby CO z uwzględnieniem sprawności systemu i przerwami w ogrzewaniu GJ/rok Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczny koszt abonamentu zł/rok 0 Roczny koszt ogrzewania w sezonie standardowym zł/rok Roczny koszt przygotowania ciepłej wody użytkowej Ceny wg ENEA S.A., PGE Obrót S.A. z podatkiem 23% VAT z dnia sporządzania audytu. Wyliczenie opłat zamieszczono w załączniku nr Składowe sprawności systemu ogrzewania pokazano w dalszej części opracowania w punkcie 7.13.

9 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 9 Oz zł/gj 140,67 Om zł/mw/mc 0,00 Ab0 zł/rok 0,00 Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej MW 0,0702 Roczne zużycie energii do przygotowania ciepłej wody użytkowej GJ/rok 39 Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok 0 Roczna opłata abonamentowa zł/rok 0 Roczny koszt przygotowania ciepłej wody użytkowej zł/rok Roczny koszt ogrzewania i przygotowania ciepłej wody użytkowej Roczny koszt ogrzewania w sezonie standardowym zł/rok Roczny koszt przygotowania ciepłej wody użytkowej zł/rok Roczny koszt sumaryczny zł/rok Pozostałe instalacje Budynek wyposażony jest ponadto w instalacje: zimnej wody i kanalizacji, elektryczną. 5 OCENA AKTUALNEGO STANU TECHNICZNEGO BUDYNKU 5.1 Przegrody zewnętrzne Współczynniki przenikania ciepła dla przegród zewnętrznych są następujące: Wartości obliczone Wartości wymagane 1) Wartości wymagane 2) Przegroda U0 [W/m 2 K] Ro [m 2 K/W] Rmin [m 2 K/W] Umax [W/m 2 K] Ściana zewnętrzna, osłonowa 1,173 0,853 4,0 0,25 Ściana zewnętrzna, szczytowa 1,095 0,913 4,0 0,25 Stropodach 1,229 0,814 4,5 0,20 Podłoga na gruncie 0,580 0,840 2,0 0,30 1) wartości wymagane wg Rozporządzenia dot. audytów 2) wartości wymagane wg Warunków Technicznych Współczynniki przenikania ciepła dla przegród zewnętrznych są wyższe od obecnie obowiązujących. Istniejące pokrycie dachowe jest w złym stanie technicznym, nieszczelności powodują zamakanie izolacji termicznej i przecieki do pomieszczeń. Istniejące ocieplenie ścian

10 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 10 szczytowych jest w złym stanie technicznym. Wełna mineralna pod blachą miejscami zsunęła się, zamokła, występują miejsca bez izolacji. W audycie zostanie rozpatrzone usunięcie istniejącego ocieplenia ścian szczytowych, ocieplenie ścian zewnętrznych nadziemnych, ocieplenie ścian fundamentowych wraz z wykonaniem izolacji przeciwwilgociowej oraz ocieplenie stropodachu wraz z wymianą pokrycia dachowego. 5.2 Okna i drzwi Współczynniki przenikania ciepła okien i drzwi zewnętrznych są następujące: Wartości przyjęte Wartości wymagane Przegroda U0 [W/m 2 K] Umax [W/m 2 K] Drzwi zewnętrzne 3,5 1,7 Okno drewniane zespolone 3,1 1,3 W budynku znajdują się okna zespolone w ramach drewnianych oraz drzwi zewnętrzne deskowe. W audycie proponuje się wymianę okien wraz z montażem nawiewników okiennych oraz wymianę drzwi zewnętrznych. 5.3 Wentylacja Wentylacja pomieszczeń realizowana jest grawitacyjnie poprzez kratki wywiewne. Świeże powietrze infiltruje do środka przez nieszczelności drzwi i okien. Z uwagi na nieszczelne okna i drzwi budynek jest nadmiernie wychładzany. W audycie proponuje się wraz z wymianą okien montaż automatycznych nawiewników okiennych. 5.4 Źródło ciepła Istniejący grupowy węzeł cieplny, należący do PEC Legionowo Sp z o.o. zasila trzy sąsiadujące ze sobą budynki: nr 70, 71 i 72. Węzeł jest w dostatecznym stanie technicznym. W audycie rozpatruje się modernizację podrozdzielni usytuowanej w analizowanym budynku, w celu umożliwienia indywidualnego sterowania dostawą ciepła. 5.5 System przygotowania ciepłej wody Ciepła woda użytkowa jest podgrzewana w pojemnościowych podgrzewaczach elektrycznych usytuowanych w węzłach sanitarnych. W instalacji brak cyrkulacji (krótki odcinek

11 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 11 przewodów). Obecnie jako armatura czerpalna zamontowane są dwuuchwytowe baterie. Zarówno podgrzewacze jak i przewody są w złym stanie technicznym. W audycie rozpatruje się demontaż istniejącego systemu i montaż nowych podgrzewaczy elektrycznych, przewodów, baterii jednouchwytowych na wylewkach oraz montaż perlatorów. 5.6 Instalacja centralnego ogrzewania Istniejącą instalację można scharakteryzować współczynnikami sprawności przedstawionymi w tabeli poniżej. L.p. Opis Wartości współczynników sprawności 1 Wytwarzanie ciepła ηg 0,93 2 Przesyłanie ciepła ηd 0,90 3 Regulacja i wykorzystanie ηe 0,77 4 Akumulacja ciepła ηs 1,00 5 Sprawność całkowita systemu ηg*ηd*ηe*ηs = ηtot 0,64 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia wt 1,00 7 Uwzględnienie przerw na ogrzewanie w ciągu doby wd 1,00 Opis przyjętych rozwiązań i składowych współczynników sprawności: sprawność wytwarzania ciepła ηh,g sprawność przesyłu ηh,d Węzeł kompaktowy bez obudowy, moc kw Ogrzewanie wodne z lokalnego źródła ciepła, przewody nieizolowane w pomieszczeniach ogrzewanych sprawność regulacji i wykorzystania ηh,e Ogrzewanie wodne, regulacja centralna, brak miejscowej sprawność akumulacji ηw,s Brak zbiornika buforowego W celu poprawy funkcjonowania instalacji i podniesienia jej sprawności należy rozpatrzyć opłacalność następujących prac modernizacyjnych: demontaż istniejącej instalacji, montaż grzejników, montaż przewodów, montaż izolacji termicznej na poziomach, montaż zaworów termostatycznych, regulację hydrauliczną instalacji c.o., prace budowlane poinstalacyjne, modernizację podrozdzielni, wykonanie projektu wymiany instalacji c.o.

12 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 12 6 WYKAZ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO Lp. Rodzaj usprawnień lub przedsięwzięć 1 Zmniejszenie strat ciepła przez przenikanie przez ściany zewnętrzne nadziemne osłonowe 2 j.w. przez ściany zewnętrzne nadziemne szczytowe Sposób realizacji Ocieplenie ścian metoda bezspoinowa (styropian lub wełna mineralna) Usunięcie istniejącej wełny mineralnej i blachy oraz ocieplenie ścian metoda bezspoinowa (styropian lub wełna mineralna) 3 j.w. przez podłogę na gruncie Ocieplenie ścian fundamentowych styropianem ekstrudowanym wraz z wykonaniem izolacji przeciwwilgociowej 4 j.w. przez stropodach Demontaż istniejącego ocieplenia oraz ocieplenie stropodachu wełną mineralną wraz z wymianą pokrycia dachowego 5 j.w. przez okna oraz usprawnienie wentylacji grawitacyjnej Wymiana okien na szczelne o niskim współczynniku przenikania ciepła U wraz z montażem automatycznych nawiewników 6 j.w. przez drzwi zewnętrzne Wymiana drzwi na szczelne o niskim współczynniku przenikania ciepła U. 7 Podwyższenie sprawności instalacji CWU 8 Podwyższenie sprawności systemu grzewczego Wymiana istniejących podgrzewaczy i przewodów na nowe wraz z montażem baterii czerpalnych jednouchwytowych i perlatorów Wymiana instalacji c.o. oraz modernizacja podrozdzielni 7 OKREŚLENIE OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO W niniejszym rozdziale w kolejnych tabelach dokonuje się: - Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne, - Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde uprawnienie bez uwzględniania przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego.

13 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 13 - Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego (w przypadku rozpatrywania modernizacji instalacji c.o.). - Uwzględnianie przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego w zestawieniu optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie (w przypadku rozpatrywania modernizacji instalacji c.o.). - Określenie wariantów przedsięwzięć termomodernizacyjnych - Ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych - Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1 Dane do obliczeń W obliczeniach przyjęto następujące dane: tw0 0 C 20 tz0 0 C -20 tme 0 C 7,6 Sd dzień*k/a Sd tw - tme dzień*k/a Centralne ogrzewanie Oz0 zł/gj 47,35 Om0 zł/mw/m-c 8 107,54 Ab0 zł/m-c 0,00 Ciepła woda użytkowa Oz0 zł/gj 140,67 Om0 zł/mw/m-c 0,00 Ab0 zł/m-c 0,00 Ceny wg PEC Legionowo Sp. z o.o. i PGE Obrót S.A. z podatkiem 23% VAT z dnia sporządzania audytu. Wyliczenie opłat w załączniku nr 9.1.

14 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Usprawnienie dotyczące ścian zewnętrznych nadziemnych osłonowych Rozpatruje się ocieplenie ścian zewnętrznych nadziemnych osłonowych budynku warstwą izolacji (styropianu lub wełny mineralnej) metodą bezspoinową o grubościach 10, 12, 14 i 16 cm. Cena Nu zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg danych Inwestora. Powierzchnia do obliczeń: P 0 = 285,9 m 2 ( wartość netto po odjęciu powierzchni okien i drzwi, bez uwzględnienia glifów) Powierzchnia do ocieplenia: P 1 = 298,0 m 2 Dod. izolacja: = Lp. 1 λ 0,040 W m K Omówienie Grubość dodatkowej warstwy izolacji termicznej; g / (materiał izolacyjny: styropian lub wełna mineralna) Stan istniejący Warianty m 0,10 0,12 0,14 0,16 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 2,50 3,00 3,50 4,00 3 Opór cieplny R (m 2 *K)/W 0,853 3,353 3,853 4,353 4,853 4 U 0, U 1 W/m 2 *K 1,173 0,298 0,26 0,23 0,206 5 Q 0U, Q 1U GJ/a 106,8 27,2 23,6 20,9 18,8 6 q 0U, q 1U MW 0,013 0,003 0,003 0,003 0,002 7 Roczna oszczędność kosztów Oru zł/a Cena jednostkowa usprawnienia zł/m 2 175,8 180,8 185,84 190,8 9 Koszt realizacji usprawnienia NU zł , , , ,1 10 SPBT=NU/ Oru lata 11,04 10,88 10,83 10,84 Wybrany wariant: 3 Koszt: zł SPBT= 10,8 lat Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) i warunek na minimalny opór cieplny przegrody Rmin = 4,0 m 2 K/W jest wariant nr 3 polegający na ociepleniu ścian zewnętrznych nadziemnych osłonowych warstwą izolacji (styropianu lub wełny mineralnej) o grubości 14 cm.

15 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Usprawnienie dotyczące ścian zewnętrznych nadziemnych szczytowych Rozpatruje się usunięcie istniejącego ocieplenia (wełny mineralnej wraz z blachą) ścian zewnętrznych szczytowych oraz ocieplenie warstwą izolacji (styropianu lub wełny mineralnej) metodą bezspoinową o grubościach 10, 12, 14 i 16 cm. Cena Nu zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg danych Inwestora. Powierzchnia do obliczeń: P 0 = 57,3 m 2 Powierzchnia do ocieplenia: P 1 = 60,0 m 2 Dod. izolacja: = Lp. 1 λ 0,040 W m K Omówienie Grubość dodatkowej warstwy izolacji termicznej; g / (materiał izolacyjny: styropian lub wełna mineralna) Stan istniejący Warianty m 0,10 0,12 0,14 0,16 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 2,50 3,00 3,50 4, Opór cieplny R w stanie istniejącym (z obecnym ociepleniem) Opór cieplny R dla ściany ze zdemontowanym ociepleniem U 0 dla ściany ze zdemontowanym ociepleniem, U 1 Q 0U - w stanie istniejącym (z obecnym ociepleniem), Q 1U q 0U - w stanie istniejącym (z obecnym ociepleniem), q 1U (m 2 *K)/W 0,913 * (m 2 *K)/W 0,513 3,013 3,513 4,013 4,513 W/m 2 *K 1,949 ** 0,332 0,285 0,249 0,222 GJ/a 20,0 6,1 5,2 4,5 4,0 MW 0,0025 0,0008 0,0007 0,0006 0, Roczna oszczędność kosztów Oru*** zł/a Cena jednostkowa usprawnienia zł/m 2 191,5 198,5 205,50 212,5 10 Koszt realizacji usprawnienia NU zł , , , ,0 11 SPBT=NU/ Oru lata 13,86 13,52 13,42 13,44 Wybrany wariant: 3 Koszt: zł SPBT= 13,4 lat * Wartość oporu cieplnego R dla ścian z istniejącym ociepleniem R o = 0,913 (m 2 K)/W (czyli współczynnika U 0 = 1,095 W/(m 2 K)). ** Wartość współczynnika U 0 = 1,949 W/(m 2 K)) dla ścian po demontażu ocieplenia. *** Efekt energetyczny odniesiony do stanu istniejącego, tzn. z obecnym ociepleniem. Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) i warunek na minimalny opór cieplny przegrody Rmin = 4,0 m 2 K/W jest wariant nr 3 polegający na usunięciu ze ścian zewnętrznych nadziemnych szczytowych istniejącego ocieplenia (wełny mineralnej i blachy) oraz na ociepleniu warstwą izolacji (styropianu lub wełny mineralnej) o grubości 14 cm.

16 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Usprawnienie dotyczące ścian zewnętrznych fundamentowych Rozpatruje się ocieplenie ścian zewnętrznych fundamentowych warstwą izolacji (styropianu ekstrudowanego), metodą bezspoinową o grubościach 4, 6, 8 i 10 cm wraz z wykonaniem izolacji przeciwwilgociowej. Cena Nu zawiera całkowity koszt wszystkich prac remontowych. Ceny z podatkiem VAT, ceny wg danych Inwestora. Powierzchnia do obliczeń: P 0 = 771,1 m 2 Powierzchnia do ocieplenia: P 1 = 80,0 m 2 Dod. izolacja: = Lp. 1 λ 0,035 W m K Omówienie Grubość dodatkowej warstwy izolacji termicznej; g Ocieplenie ścian fundamentowych powoduje zmniejszenie strat ciepła przez podłogę na gruncie. Dlatego przyjęto do obliczeń strat ciepła powierzchnię podłogi na gruncie. Powierzchnia do ocieplenia powierzchnia ścian fundamentowych, 0,5 m w gruncie / (materiał izolacyjny: styropian ekstrudowany) Stan istniejący Warianty m 0,04 0,06 0,08 0,10 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 1,14 1,71 2,29 2,86 3 Opór cieplny R (m 2 *K)/W 1,724 2,867 3,438 4,010 4,581 4 U 0, U 1 W/m 2 *K 0,58 0,349 0,291 0,249 0,218 5 Q 0U, Q 1U GJ/a 44,16 26,55 22,14 18,99 16,62 6 q 0U, q 1U MW 0, , , , , Roczna oszczędność kosztów Oru zł/a Cena jednostkowa usprawnienia zł/m 2 286,0 321,0 356,0 391,0 9 Koszt realizacji usprawnienia NU zł , , , ,0 10 SPBT=NU/ Oru lata 36,37 32,64 31,66 31,78 Wybrany wariant: 3 Koszt: zł SPBT= 31,7 lat Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin), warunek na minimalny opór cieplny przegrody (podłogi na gruncie) Rmin = 2,0 m 2 K/W oraz warunek wg Warunków Technicznych na Umax = 0,30 W/m 2 K jest wariant nr 3 polegający na ociepleniu ścian zewnętrznych fundamentowych warstwą izolacji (styropianu ekstrudowanego) o grubości 8 cm wraz z wykonaniem izolacji przeciwwilgociowej.

17 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Usprawnienie dotyczące stropodachu Rozpatruje się ocieplenie stropodachu poprzez demontaż starej, zniszczonej izolacji termicznej, ułożenie nowej izolacji z wełny mineralnej oraz wymianę pokrycia dachowego. Pod uwagę wzięto grubości 16, 18, 20 i 22 cm izolacji termicznej. Cena Nu zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg danych Inwestora. Powierzchnia do obliczeń: P 0 = 771,1 m 2 Powierzchnia do ocieplenia: P 1 = 771,0 m 2 Dod. izolacja: = Lp. 1 λ 0,042 W m K Omówienie Grubość dodatkowej warstwy izolacji termicznej; g / (materiał izolacyjny: wełna mineralna) Stan istniejący Warianty m 0,16 0,18 0,20 0,22 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 3,81 4,29 4,76 5, Opór cieplny R w stanie istniejącym (z obecnym ociepleniem) Opór cieplny R dla przegrody ze zdemontowanym ociepleniem U 0 dla ściany ze zdemontowanym ociepleniem, U 1 Q 0U - w stanie istniejącym (z obecnym ociepleniem), Q 1U q 0U - w stanie istniejącym (z obecnym ociepleniem), q 1U (m 2 *K)/W 0,814* (m 2 *K)/W 0,347 4,157 4,633 5,109 5,585 W/m 2 *K 2,882** 0,241 0,216 0,196 0,179 GJ/a 301,7 59,1 53,0 48,1 44,0 MW 0,0379 0,0074 0,0067 0,0060 0, Roczna oszczędność kosztów Oru*** zł/a Cena jednostkowa usprawnienia zł/m 2 70,0 77,0 83,97 91,0 10 Koszt realizacji usprawnienia NU zł , , , ,0 11 SPBT=NU/ Oru lata 3,73 4,01 4,29 4,57 Wybrany wariant: 3 Koszt: zł SPBT= 4,3 lat * Wartość oporu cieplnego R dla stropodachu z istniejącym ociepleniem R o = 0,814 (m 2 K)/W (czyli współczynnika U 0 = 1,229 W/(m 2 K)). ** Wartość współczynnika U 0 = 2,882 W/(m 2 K)) dla stropodachu po demontażu ocieplenia. *** Efekt energetyczny odniesiony do stanu istniejącego, tzn. z obecnym ociepleniem. Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin), warunek na minimalny opór cieplny przegrody Rmin = 4,5 m 2 K/W i na warunek wg Warunków Technicznych na Umax = 0,20 W/(m 2 /K) jest wariant nr 3 polegający na demontażu istniejącego ocieplenia oraz wykonanie nowego warstwą wełny mineralnej o grubości 20 cm i wymianie pokrycia dachowego.

18 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Usprawnienie dotyczące okien w ramach drewnianych Rozpatruje się wymianę istniejących okien w ramach drewnianych na nowe, o współczynnikach przenikania ciepła U równych 1,7; 1,5 oraz 1,3 W/m 2 K wraz z montażem nawiewników. Cena No zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg danych Inwestora. Powierzchnia do obliczeń: P 0 = 99,2 m 2 Ilość nawiewników okiennych: N 0 = 35 szt. Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania okien U W/m2*K 3,1 1,7 1,5 1,3 2 Współczynnik Cr 1,2 0,7 0,7 0,7 3 Współczynnik Cm - 1,2 1,0 1,0 1,0 4 Q 0, Q 1 GJ/a ,4 164,1 157,7 5 q 0, q 1 MW 0,0332 0,0277 0,0269 0, Qrok + Qrw zł/rok Jednostkowy koszt wymiany okien zł/m ,87 8 Jednostkowy koszt nawiewników zł/m Koszt wymiany okien i nawiewników N OK + N naw zł , , ,0 10 SPBT lata 13,13 12,64 12,18 Wybrany wariant: 3 Koszt: zł SPBT= 12,2 lat Rozwiązaniem spełniającym warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) i wg Warunków Technicznych na maksymalny współczynnik przenikania ciepła U = 1,3 W/(m 2 K) jest wariant nr 3 polegający na wymianie istniejących okien w ramach drewnianych na nowe o współczynniku przenikania ciepła U = 1,3 W/m 2 K wraz z montażem nawiewników okiennych.

19 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Usprawnienie dotyczące drzwi zewnętrznych Rozpatruje się wymianę drzwi zewnętrznych na nowe o współczynniku przenikania ciepła U równym 1,9; 1,7 oraz 1,5 W/m 2 K. Cena No zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg danych Inwestora. Powierzchnia do obliczeń: P 0 = 15,3 m 2 Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania okien U W/m2*K 3,5 1,9 1,7 1,5 2 Współczynnik Cr 1,0 1,0 1,0 1,0 3 Współczynnik Cm - 1,0 1,0 1,0 2,0 4 Q 0, Q 1 GJ/a 22,47 13,9 13,0 12,1 5 q 0, q 1 MW 0, , , , Qrok + Qrw zł/rok Jednostkowy koszt wymiany drzwi zł/m , , ,53 8 Koszt wymiany okien N DZ zł , , ,0 9 SPBT lata 73,28 71,29 70,36 Wybrany wariant: 2 Koszt: zł SPBT= 71,3 lat 7.8 Usprawnienie dotyczące systemu przygotowania ciepłej wody Rozpatruje się możliwość przeprowadzenia prac wyszczególnionych w punkcie 5.5. Koszt inwestycyjny wg danych Inwestora (materiały, prace remontowe z podatkiem VAT ) wynosi: zł W podanej kwocie uwzględniono: demontaż istniejących podgrzewaczy, przewodów, armatury, montaż nowych podgrzewaczy (3 szt.) montaż przewodów (ok. 35 m), montaż elementów wodooszczędnych: perlatorów (16 szt.) oraz baterii jednouchwytowych umywalkowych i prysznicowych (22 szt.).

20 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 20 Efekt finansowy dla tego przedsięwzięcia określono w następujący sposób: Rodzaj systemu zasilania Stan istniejący Podgrzewacz elektryczny Stan docelowy Podgrzewacz elektryczny Moc obliczeniowa na CWU MW 0,0173 0,0173 Roczne zapotrzebowanie na ciepło na potrzeby CWU brutto * GJ/rok Roczna opłata zmienna zł/rok 140,67 140,67 Roczna opłata stała zł/rok 0,00 0,00 Roczna opłata abonamentowa zł/rok 0,00 0,00 Łączny koszt CWU zł/rok * Obliczenie rocznego zapotrzebowania na ciepło na potrzeby CWU w pkt. 9.2 Całkowity efekt jest różnicą między stanem istniejącym, a docelowym i wynosi: Efekt ekonomiczny zł/rok Koszt modernizacji zł SPBT 26,8 lat 7.9 Zestawienie optymalnych usprawnień w kolejności rosnącej wartości SPBT bez modernizacji instalacji c.o. L.p. Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót (ceny z VAT, zł) SPBT 1 Ocieplenie stropodachu ,3 2 Ocieplenie ścian zewnętrznych nadziemnych osłonowych ,8 3 Wymiana okien w ramach drewnianych z montażem nawiewników ,2 4 Ocieplenie ścian zewnętrznych nadziemnych szczytowych ,4 5 Modernizacja systemu przygotowania ciepłej wody ,8 6 Ocieplenie ścian zewnętrznych fundamentowych ,7 7 Wymiana drzwi zewnętrznych ,3 lata

21 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Usprawnienie dotyczące instalacji centralnego ogrzewania Rozpatruje się możliwość przeprowadzenia prac wyszczególnionych w punkcie 5.3 opracowania. Szacunkowy koszt inwestycyjny wg danych Inwestora (materiały, prace remontowe z podatkiem VAT ) wynosi: zł W podanej kwocie uwzględniono: demontaż istniejącej instalacji, montaż grzejników (ok. 45szt.) montaż przewodów (ok. 390 m), montaż izolacji termicznej na poziomach (ok. 340 m), montaż zaworów termostatycznych (ok. 45 szt.), regulację hydrauliczną instalacji c.o., prace budowlane poinstalacyjne, modernizację podrozdzielni wyposażenie w elementy regulacyjne wraz z zegarem sterującym, w celu umożliwienia stosowania obniżeń dobowych i tygodniowych. W tabeli poniżej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. L.p. Rodzaj usprawnienia ηtot = ηg*ηd*ηe*ηs Zmiana wartości współczynników sprawności przed po 1 Wytwarzanie ciepła ηg 0,93 0,93 2 Przesyłanie ciepła ηd 0,90 0,96 3 Regulacja i wykorzystanie ηe 0,77 0,88 4 Akumulacja ciepła ηs 1,00 1,00 5 Sprawność całkowita systemu ηg*ηd*ηe*ηs = ηtot 0,64 0,79 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia wt 1,00 0,85 7 Uwzględnienie przerw na ogrzewanie w ciągu doby wd 1,00 0,95

22 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 22 Opis przyjętych rozwiązań i składowych współczynników sprawności: Opis Przed Po sprawność wytwarzania ciepła ηh,g sprawność przesyłu ηh,d sprawność regulacji i wykorzystania ηh,e Węzeł kompaktowy bez obudowy, moc kw Ogrzewanie wodne z lokalnego źródła ciepła, przewody nieizolowane w pomieszczeniach ogrzewanych Ogrzewanie wodne, regulacja centralna, brak miejscowej Bez zmian sprawność akumulacji ηw,s Brak zbiornika buforowego Bez zmian Ogrzewanie wodne z lokalnego źródła ciepła, przewody izolowane w pomieszczeniach ogrzewanych Ogrzewanie wodne, regulacja centralna i miejscowa (P-2K) Efekt finansowy dla tego przedsięwzięcia określono w następujący sposób: Stan istniejący Stan po modernizacji instalacji CO Rodzaj systemu zasilania MSC MSC Moc obliczeniowa na CO MW 0,1081 0,1081 Zapotrzebowanie na ciepło na CO GJ/rok Ogólna sprawność systemu - 0,64 0,79 Obniżenie nocne - 1,00 0,95 Obniżenie tygodniowe - 1,00 0,85 Zapotrzebowanie na ciepło na CO po uwzględnieniu sprawności GJ/rok Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczna opłata abonamentowa zł/rok 0 0 Łączny koszt CO zł/rok Całkowity efekt jest różnicą między stanem istniejącym, a docelowym i wynosi: Efekt ekonomiczny Koszt modernizacji SPBT zł/rok zł 3,43 lat

23 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej L.p. wartości SPBT z modernizacją instalacji c.o. Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót (ceny z VAT, zł) SPBT 1 Modernizacja systemu grzewczego ,4 2 Ocieplenie stropodachu ,3 3 Ocieplenie ścian zewnętrznych nadziemnych osłonowych ,8 4 Wymiana okien w ramach drewnianych z montażem nawiewników ,2 5 Ocieplenie ścian zewnętrznych nadziemnych szczytowych ,4 6 Modernizacja systemu przygotowania ciepłej wody ,8 7 Ocieplenie ścian zewnętrznych fundamentowych ,7 8 Wymiana drzwi zewnętrznych ,3 Dodatkowo w audycie należy uwzględnić koszt wykonania dokumentacji: lata Koszt audytu Koszt dokumentacji technicznej Razem koszty dodatkowe zł zł zł Sumę tą doliczono do każdego wariantu w tabeli w pkt Określenie wariantów termomodernizacji budynku Przyporządkowuje się każdemu z usprawnień numer zgodny z pozycją w powyższej tabeli tj. od (1) Modernizacja instalacji c.o. do (8) Wymiana drzwi zewnętrznych. Określenie wariantów termomodernizacji budynku: Wariant Usprawnienia I II III IV V VI VII 1+2 VIII 1

24 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Zapotrzebowanie na moc i ciepło oraz określenie efektów finansowych dla każdego Wariant z wariantów dla budynku Moc CO 1) Moc CWU 2) Zapotrz CO 1) Zapotrz CO 3) Zapotrz CWU 2) Efekt Koszt CO Koszt CWU Koszt CO+CWU Efekt MW MW GJ/rok GJ/rok GJ/rok GJ/rok zł/rok zł/rok zł/rok zł/rok I 0,0480 0, II 0,0491 0, III 0,0522 0, IV 0,0522 0, V 0,0541 0, VI 0,0654 0, VII 0,0762 0, VIII 0,1081 0, Stan istn. 0,1081 0, ) wynik z programu AUDYTOR OZC 4.8Pro 2) moc i zużycie na cele CWU wyliczono w załączniku nr 9.2 3) - zapotrzebowanie z uwzględnieniem sprawności systemu CO. Poniżej w tabeli przedstawiono sprawności systemu CO. Wariant ηg ηd ηe ηs wt wd ηtot I -VIII 0,93 0,96 0,88 1,00 0,85 0,95 0,7857 Stan istniejący 0,93 0,90 0,77 1,00 1,00 1,00 0,6445 ηtot = ηg*ηd*ηe*ηs

25 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku L,p, Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczne Procentowa oszczędności oszczędność kosztów energii zapotrzebowania na energię Wkład własny Optymalna kwota kredytu 20% kredytu Premia termomodernizacyjna 16% całkowitych kosztów 2 lata oszczędności - zł zł % % zł % zł zł zł zł zł I Modernizacja systemu grzewczego Ocieplenie stropodachu Ocieplenie ścian zewnętrznych nadziemnych osłonowych Wymiana okien w ramach drewnianych z montażem nawiewników Ocieplenie ścian zewnętrznych nadziemnych szczytowych Modernizacja systemu przygotowania ciepłej wody Ocieplenie ścian zewnętrznych fundamentowych Wymiana drzwi zewnętrznych Modernizacja systemu grzewczego Ocieplenie stropodachu Ocieplenie ścian zewnętrznych nadziemnych osłonowych Wymiana okien w ramach drewnianych z montażem nawiewników II Ocieplenie ścian zewnętrznych nadziemnych szczytowych Modernizacja systemu przygotowania ciepłej wody Ocieplenie ścian zewnętrznych fundamentowych Modernizacja systemu grzewczego Ocieplenie stropodachu Ocieplenie ścian zewnętrznych nadziemnych osłonowych Wymiana okien w ramach drewnianych z III montażem nawiewników Ocieplenie ścian zewnętrznych nadziemnych szczytowych Modernizacja systemu przygotowania ciepłej wody Premia dla danego wariantu ,5 0, , ,0 0, , ,7 0, ,

26 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 26 L,p, Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczne Procentowa oszczędności oszczędność kosztów energii zapotrzebowania na energię Wkład własny Optymalna kwota kredytu 20% kredytu Premia termomodernizacyjna 16% całkowitych kosztów 2 lata oszczędności - zł zł % % zł % zł zł zł zł zł Modernizacja systemu grzewczego Ocieplenie stropodachu Ocieplenie ścian zewnętrznych nadziemnych osłonowych Wymiana okien w ramach drewnianych z montażem nawiewników Ocieplenie ścian zewnętrznych nadziemnych szczytowych Modernizacja systemu grzewczego Ocieplenie stropodachu Ocieplenie ścian zewnętrznych V nadziemnych osłonowych Wymiana okien w ramach drewnianych z montażem nawiewników Modernizacja systemu grzewczego Ocieplenie stropodachu Ocieplenie ścian zewnętrznych nadziemnych osłonowych IV VI Premia dla danego wariantu ,1 0, , ,9 0, , ,5 0, , Modernizacja systemu grzewczego VII Ocieplenie stropodachu ,5 0, , VIII Modernizacja systemu grzewczego ,8 0, , cieplnej. Wg analizy przedstawionej w powyższej tabeli warianty I - VIII spełniają wymagania Ustawy dotyczące wymaganych oszczędności energii

27 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalne rozwiązanie, spełniające wymagania Ustawy o wspieraniu termomodernizacji i remontów w zakresie wymaganych oszczędności energii cieplnej, przyjmuje się wariant nr I, obejmujący: modernizację systemu grzewczego modernizację systemu przygotowania ciepłej wody ocieplenie ścian zewnętrznych nadziemnych osłonowych wymianę okien w ramach drewnianych z montażem nawiewników ocieplenie stropodachu ocieplenie ścian zewnętrznych nadziemnych szczytowych ocieplenie ścian zewnętrznych fundamentowych wymianę drzwi zewnętrznych modernizację instalacji c.o.. Przedsięwzięcie to spełnia warunki ustawowe w zakresie wymaganych oszczędności energii cieplnej: oszczędność rocznego zapotrzebowania ciepła wyniesie : w budynkach, w których modernizuje się jedynie system grzewczy - co najmniej o 10%, w budynkach, w których przeprowadzono modernizację systemu grzewczego po 1984 r. co najmniej o 15%, w pozostałych budynkach - co najmniej o 25%, 8 OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Ocieplenie ścian zewnętrznych nadziemnych Proponuje się usunięcie istniejącej wełny mineralnej i blachy ze ścian zewnętrznych nadziemnych szczytowych oraz ocieplenie ścian zewnętrznych osłonowych i szczytowych styropianem lub wełną mineralną (o współczynniku przewodzenia ciepła nie większym niż λ = 0,040 W/(m*K)), o grubości nie mniejszej niż 14 cm, metodą bezspoinową, wykończenie tynkiem. Przed ociepleniem bezwzględnie należy sprawdzić stan wilgotnościowy ścian zewnętrznych i w przypadku stwierdzenia zawilgocenia dokonać osuszenia i likwidacji zagrzybienia.

28 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 28 Ocieplenie ścian zewnętrznych fundamentowych Proponuje się ocieplenie ścian zewnętrznych fundamentowych styropianem ekstrudowanym (o współczynniku przewodzenia ciepła nie większym niż λ = 0,035 W/(m*K)), o grubości nie mniejszej niż 8 cm, do 0,5 m poniżej gruntu, wraz z wykonaniem izolacji przeciwwilgociowej. Przed ociepleniem bezwzględnie należy sprawdzić stan wilgotnościowy ścian fundamentowych i w przypadku stwierdzenia zawilgocenia dokonać osuszenia i likwidacji zagrzybienia. Ocieplenie stropodachu Proponuje się usunięcie starej izolacji termicznej i ocieplenie stropodachu przez położenie na stropie podwieszonym mat z wełny mineralnej (o współczynniku przewodzenia ciepła nie większym niż λ = 0,042 W/(m K)) o grubości nie mniejszej niż 20 cm i wymianę pokrycia dachowego z koniecznymi pracami towarzyszącymi. Wymiana okien Proponuje się wymianę istniejących okien na nowe o współczynniku przenikania ciepła U = 1,3 W/m 2 K wraz z montażem automatycznych nawiewników okiennych. Wymiana drzwi zewnętrznych Proponuje się wymianę istniejących drzwi zewnętrznych na nowe o współczynniku przenikania ciepła U = 1,7 W/m 2 K. Modernizacja systemu przygotowania ciepłej wody W audycie energetycznym wykazano opłacalność wykonania modernizacji systemu przygotowania ciepłej wody. W audycie uwzględniono następujące konieczne prace: demontaż istniejących podgrzewaczy, przewodów, armatury, montaż nowych podgrzewaczy (3 szt.) montaż przewodów (ok. 35 m), montaż elementów wodooszczędnych: perlatorów (16 szt.) oraz baterii jednouchwytowych umywalkowych i prysznicowych (22 szt.). Modernizacja systemu grzewczego W audycie energetycznym wykazano opłacalność wykonania modernizacji systemu grzewczego. W audycie uwzględniono następujące konieczne prace:

29 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 29 demontaż istniejącej instalacji, montaż grzejników (ok. 45szt.) montaż przewodów (ok. 390 m), montaż izolacji termicznej na poziomach (ok. 340 m), montaż zaworów termostatycznych (ok. 45 szt.), regulację hydrauliczną instalacji c.o., prace budowlane poinstalacyjne, modernizację podrozdzielni wyposażenie w elementy regulacyjne wraz z zegarem sterującym, w celu umożliwienia stosowania obniżeń dobowych i tygodniowych, wykonanie projektu modernizacji instalacji c.o.. Uproszczony przedmiar robót optymalnego wariantu I przedsięwzięcia termomodernizacyjnego Lp. Opis Obmiar Cena jedn. Koszt całkowity Ocieplenie stropodachu wełną mineralną o wsp. λ = 0,042 W/(mK) i o grubości 20 cm z wymianą pokrycia dachowego Ocieplenie ścian zewnętrznych nadziemnych osłonowych styropianem o wsp. λ = 0,040 W/(mK) i o grubości 14 cm Usunięcie starego ocieplenia i wykonanie nowego ocieplenia ścian zewnętrznych nadziemnych szczytowych styropianem o wsp. λ = 0,040 W/(mK) i o grubości 14 cm Ocieplenie ścian zewnętrznych fundamentowych styropianem ekstrudowanym o wsp. λ = 0,035 W/(mK) i o grubości 8 cm m 2 zł/m 2 zł 771,0 83, ,00 298,0 185, ,10 60,0 205, ,00 80,0 356, ,00 5 Wymiana okien na nowe o wsp. U = 1,3 W/(m2K) 99,2 808, ,00 6 Montaż nawiewników okiennych , ,00 7 Wymiana drzwi zewnętrznych na nowe o wsp. U = 1,7 W/(m2K) 15,3 2623, ,00 8 Wymiana instalacji c.o ,00 9 Modernizacja systemu podgrzewu ciepłej wody ,00 10 Koszt audytu ,00 11 Koszt dokumentacji technicznej ,00 SUMA ,10

30 Audyt energetyczny Budynku nr 72 znajdującego się na terenie Centrum Szkolenia Policji w Legionowie 30 9 ZAŁĄCZNIKI DO AUDYTU 9.1 Wyliczenie jednostkowych opłat za zużycie ciepła 9.2 Wyliczenie sezonowego zużycia ciepła na cele CWU 9.3 Wyliczenie strumienia powietrza wentylacyjnego 9.4 Obliczenie obciążenia cieplnego oraz sezonowego zapotrzebowania na energię - wydruki komputerowe z programu AUDYTOR OZC 4.8Pro. stan istniejący stan docelowy wariant I 9.5 Rysunki
