411D. Instrukcja u ytkownika. Laser Distance Meter

Transkrypt

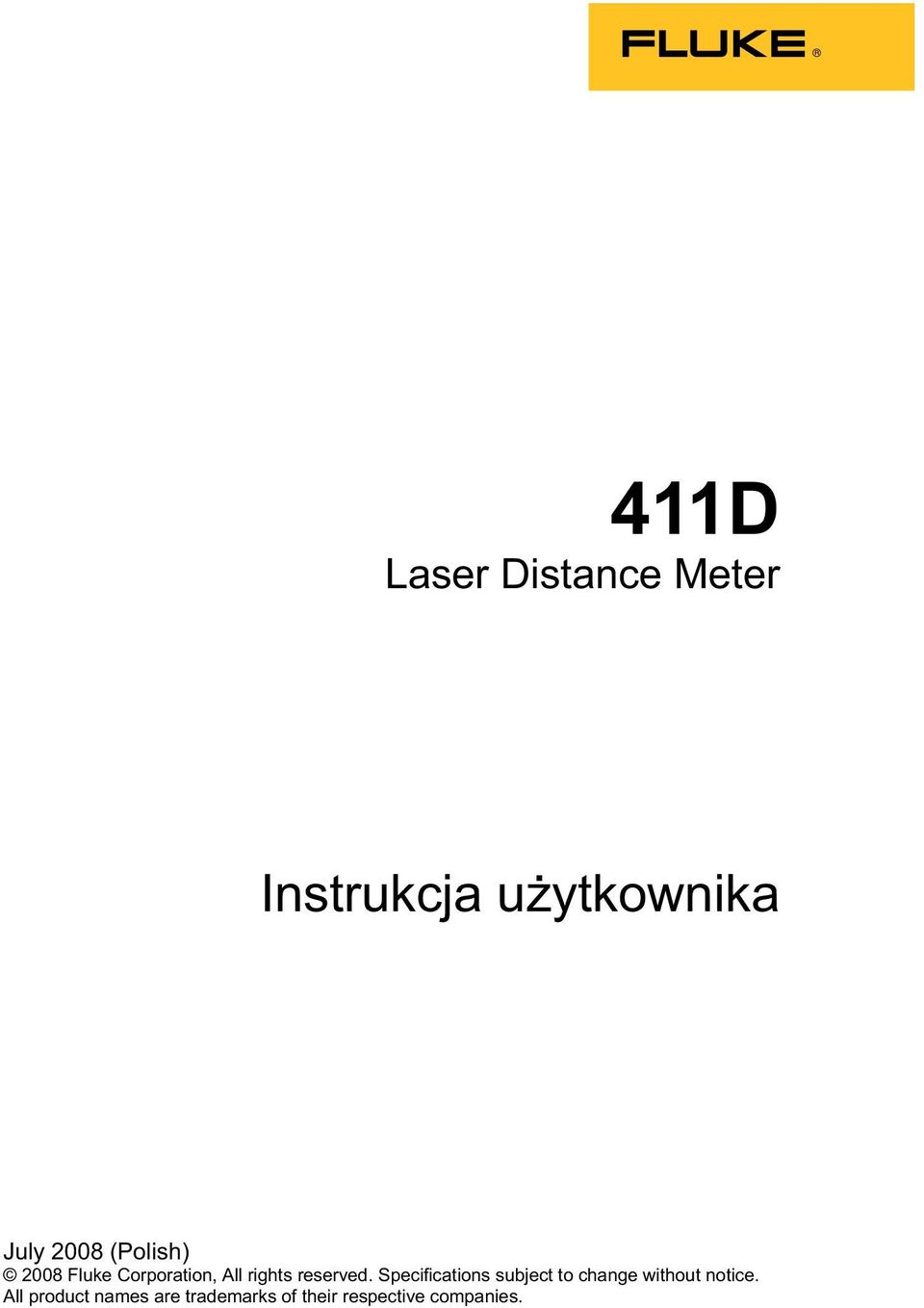

1 411D Laser Distance Meter Instrukcja u ytkownika July 2008 (Polish) 2008 Fluke Corporation, All rights reserved. Specifications subject to change without notice. All product names are trademarks of their respective companies.

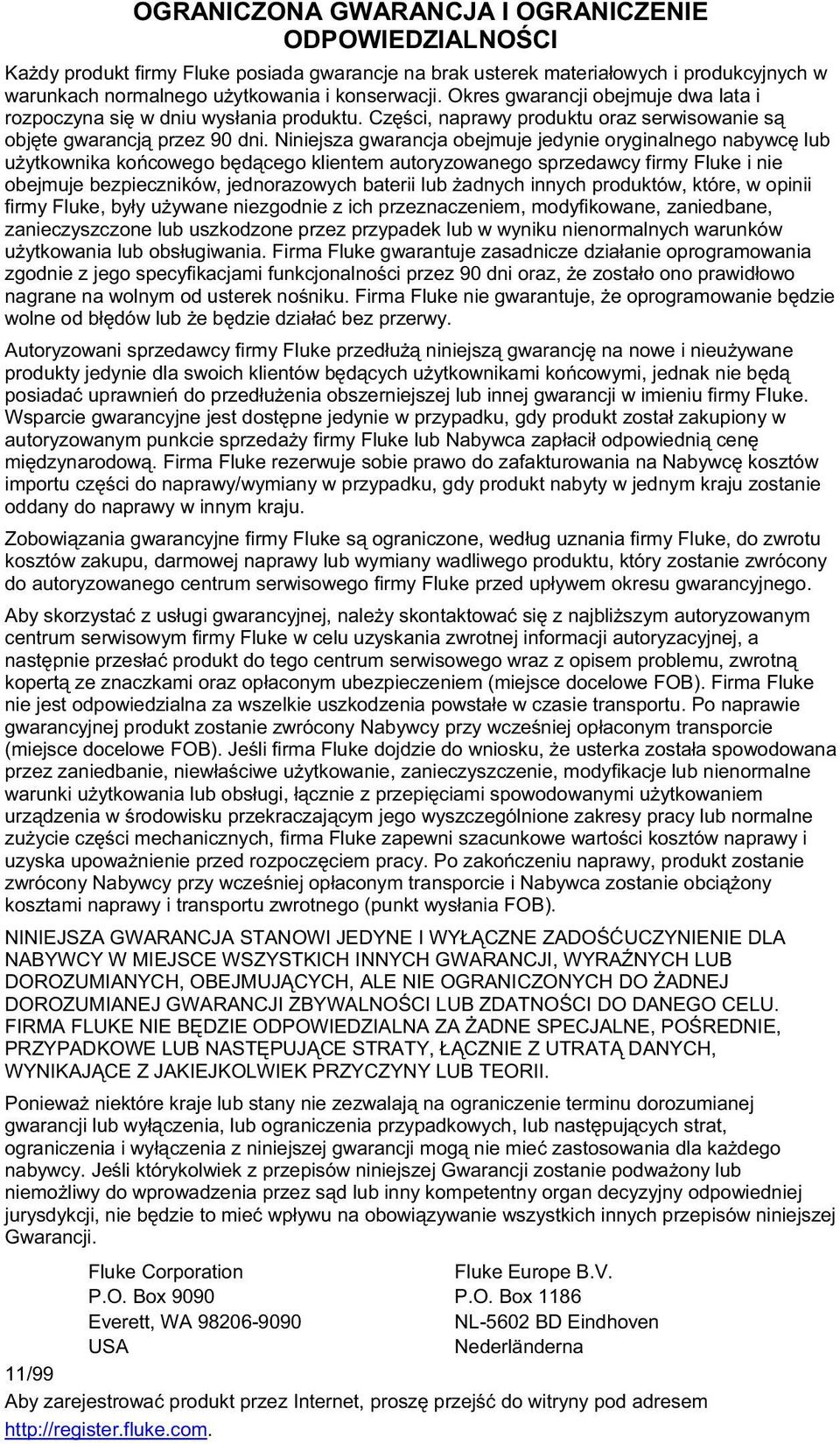

2 OGRANICZONA GWARANCJA I OGRANICZENIE ODPOWIEDZIALNO CI Ka dy produkt firmy Fluke posiada gwarancje na brak usterek materia owych i produkcyjnych w warunkach normalnego u ytkowania i konserwacji. Okres gwarancji obejmuje dwa lata i rozpoczyna si w dniu wys ania produktu. Cz ci, naprawy produktu oraz serwisowanie s obj te gwarancj przez 90 dni. Niniejsza gwarancja obejmuje jedynie oryginalnego nabywc lub u ytkownika ko cowego b d cego klientem autoryzowanego sprzedawcy firmy Fluke i nie obejmuje bezpieczników, jednorazowych baterii lub adnych innych produktów, które, w opinii firmy Fluke, by y u ywane niezgodnie z ich przeznaczeniem, modyfikowane, zaniedbane, zanieczyszczone lub uszkodzone przez przypadek lub w wyniku nienormalnych warunków u ytkowania lub obs ugiwania. Firma Fluke gwarantuje zasadnicze dzia anie oprogramowania zgodnie z jego specyfikacjami funkcjonalno ci przez 90 dni oraz, e zosta o ono prawid owo nagrane na wolnym od usterek no niku. Firma Fluke nie gwarantuje, e oprogramowanie b dzie wolne od b dów lub e b dzie dzia a bez przerwy. Autoryzowani sprzedawcy firmy Fluke przed u niniejsz gwarancj na nowe i nieu ywane produkty jedynie dla swoich klientów b d cych u ytkownikami ko cowymi, jednak nie b d posiada uprawnie do przed u enia obszerniejszej lub innej gwarancji w imieniu firmy Fluke. Wsparcie gwarancyjne jest dost pne jedynie w przypadku, gdy produkt zosta zakupiony w autoryzowanym punkcie sprzeda y firmy Fluke lub Nabywca zap aci odpowiedni cen mi dzynarodow. Firma Fluke rezerwuje sobie prawo do zafakturowania na Nabywc kosztów importu cz ci do naprawy/wymiany w przypadku, gdy produkt nabyty w jednym kraju zostanie oddany do naprawy w innym kraju. Zobowi zania gwarancyjne firmy Fluke s ograniczone, wed ug uznania firmy Fluke, do zwrotu kosztów zakupu, darmowej naprawy lub wymiany wadliwego produktu, który zostanie zwrócony do autoryzowanego centrum serwisowego firmy Fluke przed up ywem okresu gwarancyjnego. Aby skorzysta z us ugi gwarancyjnej, nale y skontaktowa si z najbli szym autoryzowanym centrum serwisowym firmy Fluke w celu uzyskania zwrotnej informacji autoryzacyjnej, a nast pnie przes a produkt do tego centrum serwisowego wraz z opisem problemu, zwrotn kopert ze znaczkami oraz op aconym ubezpieczeniem (miejsce docelowe FOB). Firma Fluke nie jest odpowiedzialna za wszelkie uszkodzenia powsta e w czasie transportu. Po naprawie gwarancyjnej produkt zostanie zwrócony Nabywcy przy wcze niej op aconym transporcie (miejsce docelowe FOB). Je li firma Fluke dojdzie do wniosku, e usterka zosta a spowodowana przez zaniedbanie, niew a ciwe u ytkowanie, zanieczyszczenie, modyfikacje lub nienormalne warunki u ytkowania lub obs ugi, cznie z przepi ciami spowodowanymi u ytkowaniem urz dzenia w rodowisku przekraczaj cym jego wyszczególnione zakresy pracy lub normalne zu ycie cz ci mechanicznych, firma Fluke zapewni szacunkowe warto ci kosztów naprawy i uzyska upowa nienie przed rozpocz ciem pracy. Po zako czeniu naprawy, produkt zostanie zwrócony Nabywcy przy wcze niej op aconym transporcie i Nabywca zostanie obci ony kosztami naprawy i transportu zwrotnego (punkt wys ania FOB). NINIEJSZA GWARANCJA STANOWI JEDYNE I WY CZNE ZADO UCZYNIENIE DLA NABYWCY W MIEJSCE WSZYSTKICH INNYCH GWARANCJI, WYRA NYCH LUB DOROZUMIANYCH, OBEJMUJ CYCH, ALE NIE OGRANICZONYCH DO ADNEJ DOROZUMIANEJ GWARANCJI ZBYWALNO CI LUB ZDATNO CI DO DANEGO CELU. FIRMA FLUKE NIE B DZIE ODPOWIEDZIALNA ZA ADNE SPECJALNE, PO REDNIE, PRZYPADKOWE LUB NAST PUJ CE STRATY, CZNIE Z UTRAT DANYCH, WYNIKAJ CE Z JAKIEJKOLWIEK PRZYCZYNY LUB TEORII. Poniewa niektóre kraje lub stany nie zezwalaj na ograniczenie terminu dorozumianej gwarancji lub wy czenia, lub ograniczenia przypadkowych, lub nast puj cych strat, ograniczenia i wy czenia z niniejszej gwarancji mog nie mie zastosowania dla ka dego nabywcy. Je li którykolwiek z przepisów niniejszej Gwarancji zostanie podwa ony lub niemo liwy do wprowadzenia przez s d lub inny kompetentny organ decyzyjny odpowiedniej jurysdykcji, nie b dzie to mie wp ywu na obowi zywanie wszystkich innych przepisów niniejszej Gwarancji. Fluke Corporation P.O. Box 9090 Everett, WA USA Fluke Europe B.V. P.O. Box 1186 NL-5602 BD Eindhoven Nederländerna 11/99 Aby zarejestrowa produkt przez Internet, prosz przej do witryny pod adresem

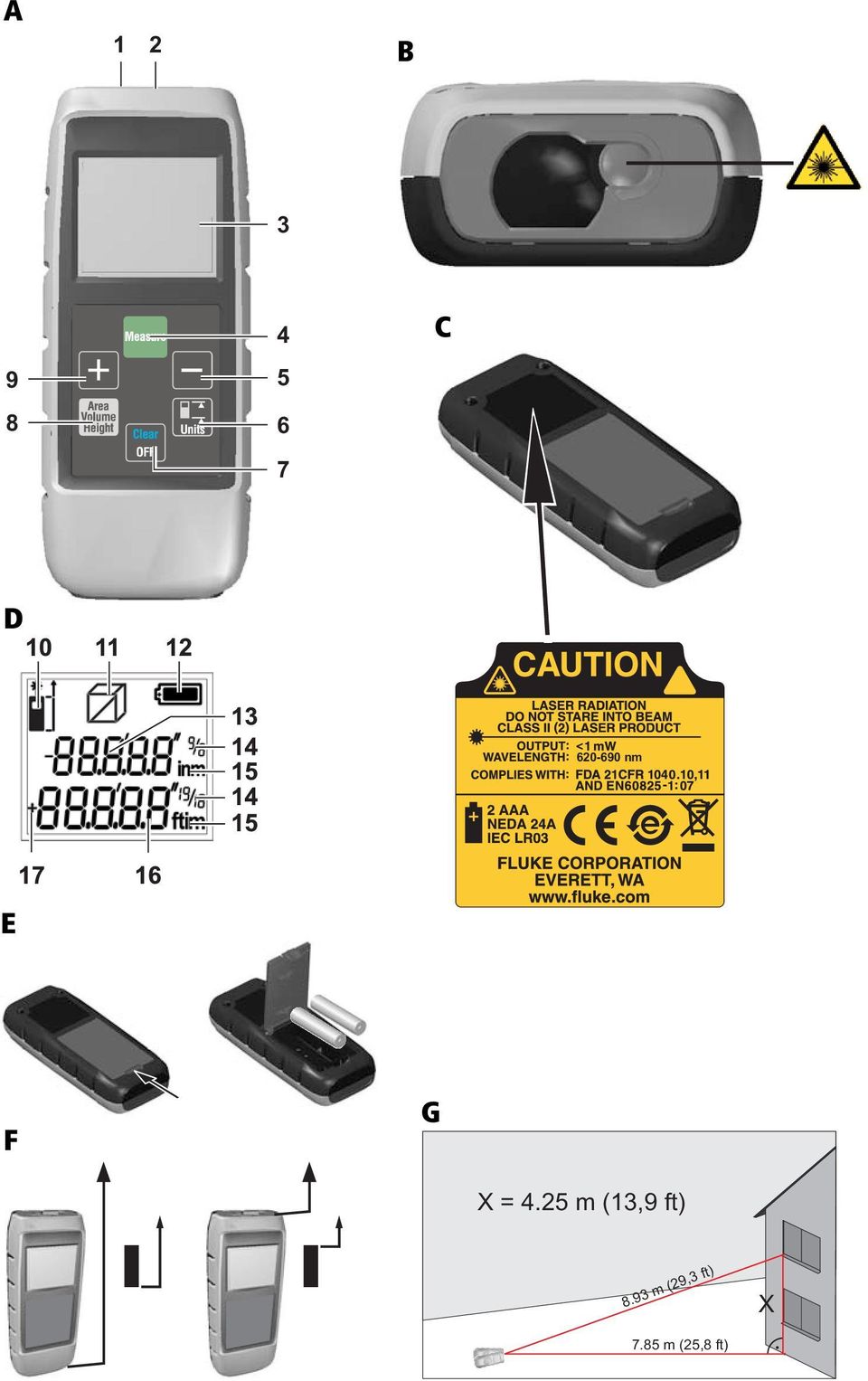

3 A 1 2 B C D nm E F G X = 4.25 m (13,9 ft) 8.93 m (29,3 ft) X 7.85 m (25,8 ft)

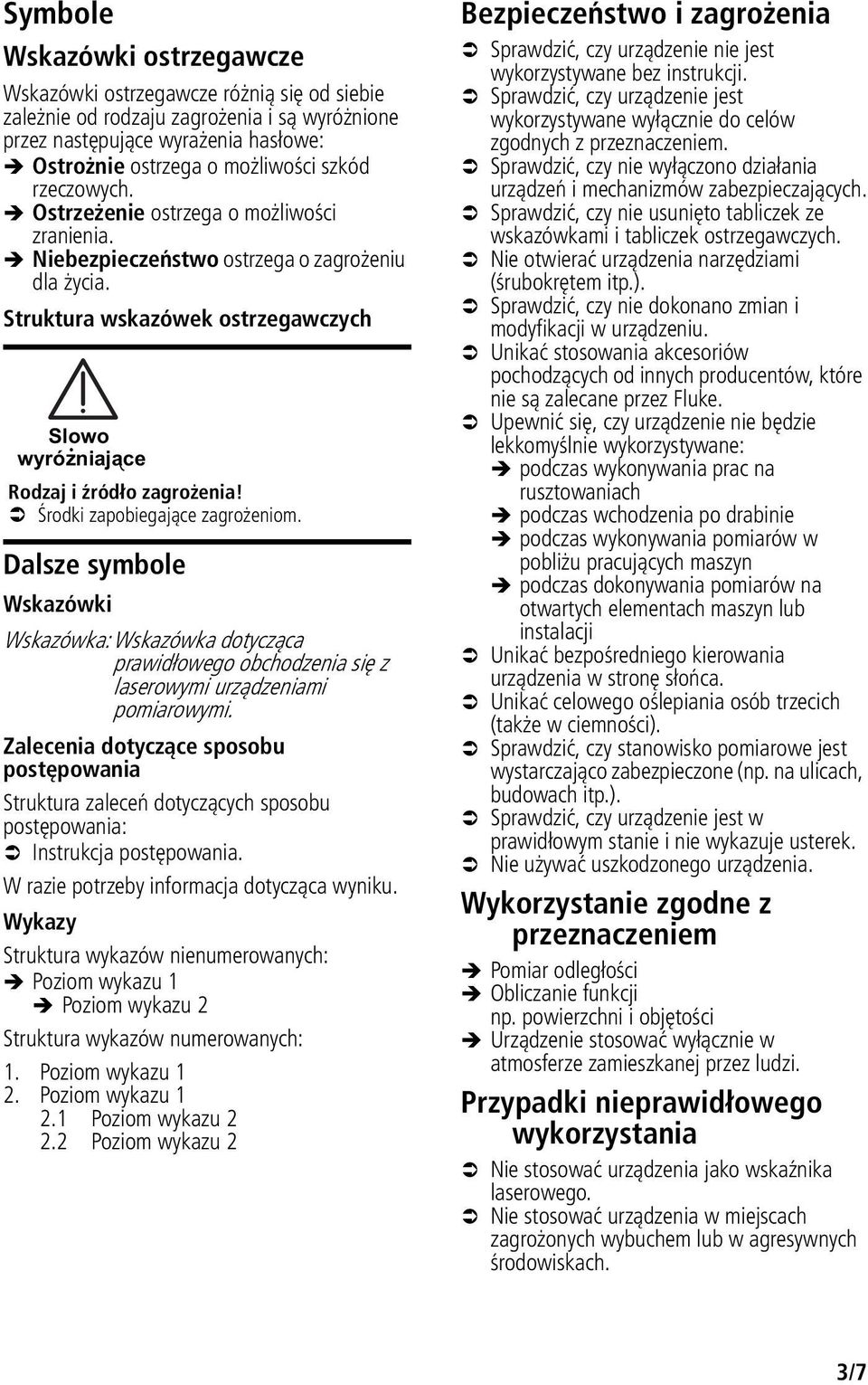

4 Symbole Wskazówki ostrzegawcze Wskazówki ostrzegawcze różnią się od siebie zależnie od rodzaju zagrożenia i są wyróżnione przez następujące wyrażenia hasłowe: Ostrożnie ostrzega o możliwości szkód rzeczowych. Ostrzeżenie ostrzega o możliwości zranienia. Niebezpieczeństwo ostrzega o zagrożeniu dla życia. Struktura wskazówek ostrzegawczych Slowo. wyrózniajace Rodzaj i źródło zagrożenia! Środki zapobiegające zagrożeniom. Dalsze symbole Wskazówki Wskazówka: Wskazówka dotycząca prawidłowego obchodzenia się z laserowymi urządzeniami pomiarowymi. Zalecenia dotyczące sposobu postępowania Struktura zaleceń dotyczących sposobu postępowania: Instrukcja postępowania. W razie potrzeby informacja dotycząca wyniku. Wykazy Struktura wykazów nienumerowanych: Poziom wykazu 1 Poziom wykazu 2 Struktura wykazów numerowanych: 1. Poziom wykazu 1 2. Poziom wykazu Poziom wykazu Poziom wykazu 2 Bezpieczeństwo i zagrożenia Sprawdzić, czy urządzenie nie jest wykorzystywane bez instrukcji. Sprawdzić, czy urządzenie jest wykorzystywane wyłącznie do celów zgodnych z przeznaczeniem. Sprawdzić, czy nie wyłączono działania urządzeń i mechanizmów zabezpieczających. Sprawdzić, czy nie usunięto tabliczek ze wskazówkami i tabliczek ostrzegawczych. Nie otwierać urządzenia narzędziami (śrubokrętem itp.). Sprawdzić, czy nie dokonano zmian i modyfikacji w urządzeniu. Unikać stosowania akcesoriów pochodzących od innych producentów, które nie są zalecane przez Fluke. Upewnić się, czy urządzenie nie będzie lekkomyślnie wykorzystywane: podczas wykonywania prac na rusztowaniach podczas wchodzenia po drabinie podczas wykonywania pomiarów w pobliżu pracujących maszyn podczas dokonywania pomiarów na otwartych elementach maszyn lub instalacji Unikać bezpośredniego kierowania urządzenia w stronę słońca. Unikać celowego oślepiania osób trzecich (także w ciemności). Sprawdzić, czy stanowisko pomiarowe jest wystarczająco zabezpieczone (np. na ulicach, budowach itp.). Sprawdzić, czy urządzenie jest w prawidłowym stanie i nie wykazuje usterek. Nie używać uszkodzonego urządzenia. Wykorzystanie zgodne z przeznaczeniem Pomiar odległości Obliczanie funkcji np. powierzchni i objętości Urządzenie stosować wyłącznie w atmosferze zamieszkanej przez ludzi. Przypadki nieprawidłowego wykorzystania Nie stosować urządzenia jako wskaźnika laserowego. Nie stosować urządzenia w miejscach zagrożonych wybuchem lub w agresywnych środowiskach. 3/7

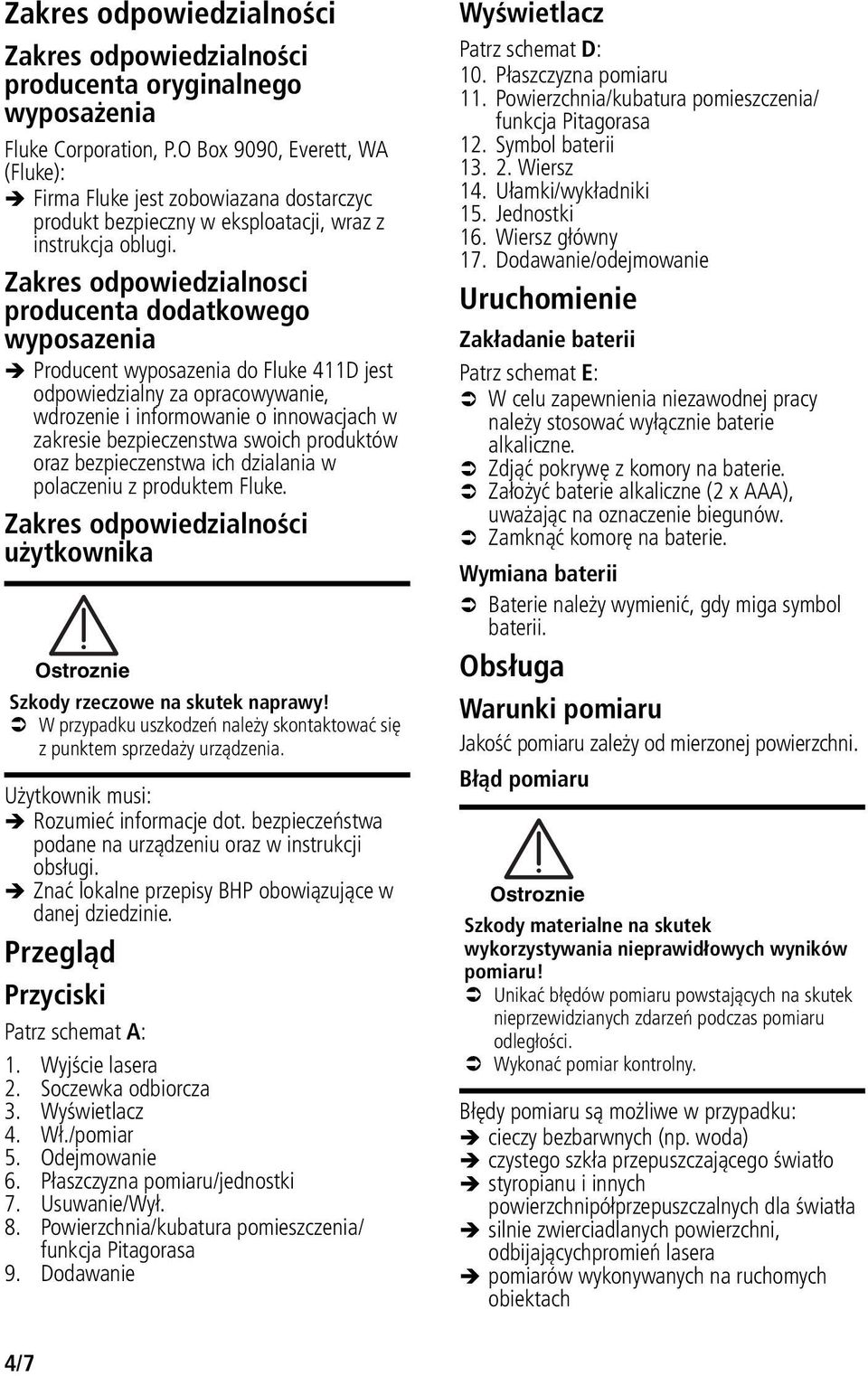

5 Zakres odpowiedzialności Zakres odpowiedzialności producenta oryginalnego wyposażenia Fluke Corporation, P.O Box 9090, Everett, WA (Fluke): Firma Fluke jest zobowiazana dostarczyc produkt bezpieczny w eksploatacji, wraz z instrukcja oblugi. Zakres odpowiedzialnosci producenta dodatkowego wyposazenia Producent wyposazenia do Fluke 411D jest odpowiedzialny za opracowywanie, wdrozenie i informowanie o innowacjach w zakresie bezpieczenstwa swoich produktów oraz bezpieczenstwa ich dzialania w polaczeniu z produktem Fluke. Zakres odpowiedzialności użytkownika Ostroznie Szkody rzeczowe na skutek naprawy! W przypadku uszkodzeń należy skontaktować się z punktem sprzedaży urządzenia. Użytkownik musi: Rozumieć informacje dot. bezpieczeństwa podane na urządzeniu oraz w instrukcji obsługi. Znać lokalne przepisy BHP obowiązujące w danej dziedzinie. Przegląd Przyciski Patrz schemat A: 1. Wyjście lasera 2. Soczewka odbiorcza 3. Wyświetlacz 4. Wł./pomiar 5. Odejmowanie 6. Płaszczyzna pomiaru/jednostki 7. Usuwanie/Wył. 8. Powierzchnia/kubatura pomieszczenia/ funkcja Pitagorasa 9. Dodawanie Wyświetlacz Patrz schemat D: 10. Płaszczyzna pomiaru 11. Powierzchnia/kubatura pomieszczenia/ funkcja Pitagorasa 12. Symbol baterii Wiersz 14. Ułamki/wykładniki 15. Jednostki 16. Wiersz główny 17. Dodawanie/odejmowanie Uruchomienie Zakładanie baterii Patrz schemat E: W celu zapewnienia niezawodnej pracy należy stosować wyłącznie baterie alkaliczne. Zdjąć pokrywę z komory na baterie. Założyć baterie alkaliczne (2 x AAA), uważając na oznaczenie biegunów. Zamknąć komorę na baterie. Wymiana baterii Baterie należy wymienić, gdy miga symbol baterii. Obsługa Warunki pomiaru Jakość pomiaru zależy od mierzonej powierzchni. Błąd pomiaru Ostroznie Szkody materialne na skutek wykorzystywania nieprawidłowych wyników pomiaru! Unikać błędów pomiaru powstających na skutek nieprzewidzianych zdarzeń podczas pomiaru odległości. Wykonać pomiar kontrolny. Błędy pomiaru są możliwe w przypadku: cieczy bezbarwnych (np. woda) czystego szkła przepuszczającego światło styropianu i innych powierzchnipółprzepuszczalnych dla światła silnie zwierciadlanych powierzchni, odbijającychpromień lasera pomiarów wykonywanych na ruchomych obiektach 4/7

6 Przyczyny: Silnie zwierciadlane powierzchnie odbijająpromień lasera i są przyczyną powstawania błędów pomiaru. W przypadku nielustrzanych i ciemnych powierzchni wydłuża się czas pomiaru. W celu uzyskania pomiarów o wysokiej jakości Okresowo wykonywać pomiary kontrolne. Wykonywać pomiary kontrolne przed rozpoczęciem i po zakończeniu ważnych zadań pomiarowych. Włączanie/wyłączanie Włączyć urządzenie krótkim naciśnięciem przycisku 4. Do momentu kolejnego naciśnięcia przyciskuurządzenie wyświetla symbol baterii. Wyłączyć urządzenie poprzez naciśnięcie i przytrzymanie przycisku 7. Jeśli przycisk nie zostanie naciśnięty, to urządzenie wyłączy się automatycznie po upływie 180 sekund. Przycisk kasowania Krótkie naciśnięcie przycisku 7 umożliwia cofnięcie ostatniego działania. Ustawianie płaszczyzny pomiaru Patrz schemat F: Tylna płaszczyzna pomiaru jest ustawieniem standarowym. W celu wykonania pomiaru od przedniej krawędzi należy krótko nacisnąć przycisk 6. W celu wykonania pomiaru od tylnej krawędzi należy ponownie krótko nacisnąć przycisk 6. Ustawianie jednostek Standardowym ustawieniem jest system metryczny. W celu zmiany jednostki należy nacisnąć i przytrzymać przycisk 6. Każde naciśnięcie przycisku powoduje zmianę jednostki w urządzeniu. Jednostki możliwe do ustawienia: Metry wyświetlanie w mm Ułamki stóp/cali wiersz główny do 1/16 cala 2. wiersz do 1/8 cala Ułamki cali wiersz główny do 1/16 cala 2. wiersz do 1/8 cala Pomiar Pojedynczy pomiar odległości Krótko nacisnąć przycisk 4. Aktywnym laserem wycelować w miejsce docelowe. Krótko nacisnąć przycisk 4. Urządzenie wykonuje pomiar odległości. Wynik jest wyświetlany natychmiast. Pomiar ciągły Funkcja służy do śledzenia (pomiaru ciągłego) odległości. Nacisnąć i przytrzymać przycisk 4. Rozpoczyna się pomiar ciągły. Krótko nacisnąć przycisk 4. Pomiar ciągły zostaje zatrzymany. W wierszu głównym pojawia się ostatnio zmierzona wartość. Funkcje Dodawanie/odejmowanie Dodawanie: 1. Zmierzyć odległość. Nacisnąć jeden raz przycisk 9. Urządzenie dodaje drugi pomiar do pierwszego pomiaru. 2. Zmierzyć odległość. Odejmowanie: 1. Zmierzyć odległość. Nacisnąć jeden raz przycisk 5. Urządzenie odejmuje drugi pomiar od pierwszego. 2. Zmierzyć odległość. W razie potrzeby powtórzyć. Urządzenie wyświetla wynik w wierszu głównym, a poprzednią wartość w drugim wierszu. Powierzchnia Nacisnąć jeden raz przycisk 8. Na wyświetlaczu pojawia się symbol powierzchni. Nacisnąć przycisk 4 i zmierzyć pierwszy odcinek (np. długość). Nacisnąć przycisk 4 i zmierzyć drugi odcinek (np. szerokość). Urządzenie wyświetla wynik w wierszu głównym, a zmierzony aktualnie odcinek w drugim wierszu do momentu uzyskania kolejnego pomiaru. 5/7

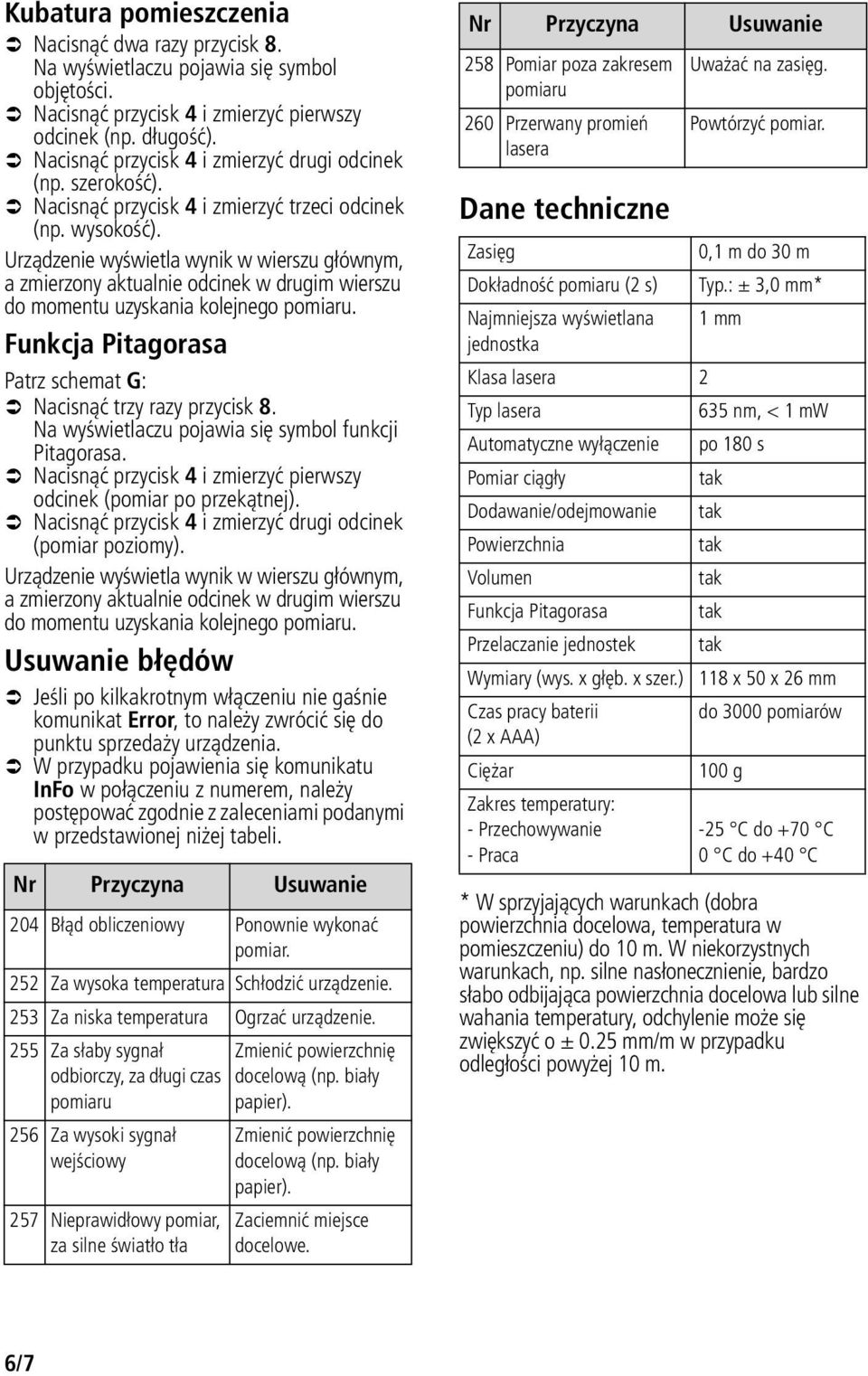

7 Kubatura pomieszczenia Nacisnąć dwa razy przycisk 8. Na wyświetlaczu pojawia się symbol objętości. Nacisnąć przycisk 4 i zmierzyć pierwszy odcinek (np. długość). Nacisnąć przycisk 4 i zmierzyć drugi odcinek (np. szerokość). Nacisnąć przycisk 4 i zmierzyć trzeci odcinek (np. wysokość). Urządzenie wyświetla wynik w wierszu głównym, a zmierzony aktualnie odcinek w drugim wierszu do momentu uzyskania kolejnego pomiaru. Funkcja Pitagorasa Patrz schemat G: Nacisnąć trzy razy przycisk 8. Na wyświetlaczu pojawia się symbol funkcji Pitagorasa. Nacisnąć przycisk 4 i zmierzyć pierwszy odcinek (pomiar po przekątnej). Nacisnąć przycisk 4 i zmierzyć drugi odcinek (pomiar poziomy). Urządzenie wyświetla wynik w wierszu głównym, a zmierzony aktualnie odcinek w drugim wierszu do momentu uzyskania kolejnego pomiaru. Usuwanie błędów Jeśli po kilkakrotnym włączeniu nie gaśnie komunikat Error, to należy zwrócić się do punktu sprzedaży urządzenia. W przypadku pojawienia się komunikatu InFo w połączeniu z numerem, należy postępować zgodnie z zaleceniami podanymi w przedstawionej niżej tabeli. Nr Przyczyna Usuwanie 204 Błąd obliczeniowy Ponownie wykonać pomiar. 252 Za wysoka temperatura Schłodzić urządzenie. 253 Za niska temperatura Ogrzać urządzenie. 255 Za słaby sygnał odbiorczy, za długi czas pomiaru 256 Za wysoki sygnał wejściowy 257 Nieprawidłowy pomiar, za silne światło tła Zmienić powierzchnię docelową (np. biały papier). Zmienić powierzchnię docelową (np. biały papier). Zaciemnić miejsce docelowe. Nr Przyczyna Usuwanie 258 Pomiar poza zakresem pomiaru 260 Przerwany promień lasera Dane techniczne Uważać na zasięg. Powtórzyć pomiar. Zasięg 0,1 m do 30 m Dokładność pomiaru (2 s) Typ.: ± 3,0 mm* Najmniejsza wyświetlana 1 mm jednostka Klasa lasera 2 Typ lasera 635 nm, < 1 mw Automatyczne wyłączenie po 180 s Pomiar ciągły tak Dodawanie/odejmowanie tak Powierzchnia tak Volumen tak Funkcja Pitagorasa tak Przelaczanie jednostek tak Wymiary (wys. x głęb. x szer.) 118 x 50 x 26 mm Czas pracy baterii do 3000 pomiarów (2 x AAA) Ciężar 100 g Zakres temperatury: - Przechowywanie - Praca -25 C do +70 C 0 C do +40 C * W sprzyjających warunkach (dobra powierzchnia docelowa, temperatura w pomieszczeniu) do 10 m. W niekorzystnych warunkach, np. silne nasłonecznienie, bardzo słabo odbijająca powierzchnia docelowa lub silne wahania temperatury, odchylenie może się zwiększyć o ± 0.25 mm/m w przypadku odległości powyżej 10 m. 6/7

8 Kompatybilność elektromagnetyczna (EMV) Tabliczki. Ostrzezenie Możliwość powodowania zakłóceń w pracy innych urządzeń (np. urządzeń i mechanizmów zabezpieczających, urządzeń medycznych) na skutek promieniowania elektromagnetycznego! Przestrzegać wskazówek dot. bezpieczeństwa dla odpowiednich urządzeń. Mimo spełnienia wszystkich wymagań podanych w obowiązujących dyrektywach i normach możliwe jest powodowanie zakłóceń innych urządzeń. Klasyfikacja lasera Urzadzenie Fluke 411D emituje widoczny promien laserowy, wychodzacy z przedniej strony urzadzenia. Urządzenie odpowiada klasie lasera 2 wg: IEC : 2007 Bezpieczeństwo urządzeń laserowych EN : 2007 Bezpieczeństwo urządzeń laserowych Klasa lasera 2 produkty Nie patrzyć bezpośrednio w promień lasera i nie kierować go bez potrzeby na inne osoby. Ochronę oczu zapewnia typowa reakcja odwracania oczu z odruchem zamykania powiek. Czyszczenie Urządzenie należy czyścić wilgotną, miękką szmatką. Nie zanurzać urządzenia w wodzie. Nie stosować agresywnych detergentów ani rozpuszczalników. Utylizacja Ostroznie Szkody materialne z powodu nieprawidłowej utylizacji! Urządzenie i baterie należy utylizować zgodnie z przepisami krajowymi obowiązującymi w zakresie utylizacji. Urządzenie i baterie chronić przed dostępem niepowołanych osób.. Ostrzezenie Obrażenia ciała na skutek działania promienia lasera! Nie patrzyć bezpośrednio w promień lasera. Nie patrzyć bezpośrednio w promień lasera przez przyrządy optyczne (takie jak lornetka, luneta). Wskazówka: Nie utylizować tego produktu wraz z niesortowanymi odpadami komunalnymi. Informacje na temat recyklingu znajdują się w witrynie internetowej firmy Fluke. 7/7
