Instrukcja obsługi. Wskaźnik rotacji faz FLUKE Kwiecień Fluke Corporation. Wszelkie prawa zastrzeżone.

Transkrypt

1 Instrukcja obsługi Wskaźnik rotacji faz FLUKE 9040 Kwiecień Fluke Corporation. Wszelkie prawa zastrzeżone.

2 OGRANICZONA GWARANCJA I OGRANICZENIE ODPOWIEDZIALNOŚCI Każdy produkt firmy Fluke będzie wolny od usterek materiałowych i wykonawczych w warunkach normalnego, poprawnego użytkowania i serwisowania. Okres gwarancji 1 rok rozpoczyna się z dniem dostarczenia miernika. Części zamienne, naprawy i usługi serwisowe są objęte 90-dniowym okresem gwarancji. Gwarancja niniejsza nie obejmuje bezpieczników, baterii jednorazowego użytku lub uszkodzenia w wyniku wypadku, zaniedbania, niewłaściwego użycia, dokonanych zmian, zanieczyszczenia, nienormalnych i niepoprawnych warunków użytkowania lub posługiwania się przyrządem. Sprzedawcy nie mają autoryzacji do rozszerzania jakiejkolwiek gwarancji w imieniu firmy Fluke. By skorzystać z obsługi gwarancyjnej w okresie gwarancyjnym należy skontaktować się z najbliższym autoryzowanym punktem napraw firmy Fluke w celu uzyskania zwrotnego potwierdzenia prawa do naprawy gwarancyjnej, a następnie przesłać wyrób do tego autoryzowanego centrum wraz z opisem problemu. NINIEJSZA GWARANCJA JEST JEDYNYM ŚRODKIEM PRAWNYM PRZYSŁUGUJĄCYM NABYWCY. NIE ISTNIEJĄ INNE GWARANCJE, JAK PRZYDATNOŚĆ DO SZCZEGÓLNYCH ZASTOSOWAŃ, WYRAŻONE LUB DOMNIEMANE. FIRMA FLUKE NIE PRZYJMUJE ODPOWIEDZIALNOŚCI ZA ŻADNE SZKODY LUB STRATY SZCZEGÓLNE, POŚREDNIE, UBOCZNE LUB WYNIKOWE, WŁĄCZAJĄC W TO UTRATĘ DANYCH WYNIKAJĄCE Z DOWOLNEJ PRZYCZYNY LUB INNEJ KONCEPCJI. Jako, że prawa niektórych państw lub stanów nie zezwalają na wykluczenia lub ograniczenia warunków rękojmi domniemanej lub odpowiedzialności za szkody uboczne lub wynikowe, wykluczenia niniejszej gwarancji mogą nie mieć zastosowania do wszystkich nabywców. Fluke Corporation P.O. BOX 9090 Everett, WA U.S.A. Fluke Europe B.V. P.O. Box BD Eindhiven The Netherlands Spis treści Wprowadzenie... Kontakt z Fluke... Zakres dostawy... Informacje dotyczące bezpieczeństwa... Symbole... Elementy Określanie kierunku wirowania... Konserwacja Dane techniczne Spis tabel 1. Symbole... 4 Spis rysunków 1. Wskaźnik rotacji faz 9040/9040UK

3 Wprowadzenie Wskaźnik rotacji faz Fluke 9040 (zwany w dalszej części instrukcji 9040 ) jest przenośnym urządzeniem zaprojektowanym do wykrywania kierunku wirowania pola w systemach trójfazowych. Kontakt z Fluke Aby skontaktować się z Fluke lub znaleźć najbliższego dystrybutora lub centrum serwisowe należy zadzwonić pod jeden z poniższych numerów: USA: FLUKE ( ) Canada: FLUKE ( ) Europe: Japan: Singapore: Anywhere in the world: Service in USA: FLUKE ( ) lub odwiedzić stronę internetową firmy Fluke Aby zarejestrować produkt należy odwiedzić stronę internetową register.fluke.com. Zakres dostawy Fluke 9040 dostarczany jest z poniższymi akcesoriami: - końcówki pomiarowe z bezpiecznikiem - sztuki bezpiecznych końcówek pomiarowych (czarnych) - zaciski krokodylkowe - instrukcja obsługi Jeżeli jakaś część jest zniszczona lub brakuje jej w przesyłce należy niezwłocznie skontaktować się z miejscem, w którym dokonano zakupu. Informacje dotyczące bezpieczeństwa UWAGA!!! niebezpieczne warunki, które mogą doprowadzić do uszkodzenia lub zniszczenia 9040 OSTRZEŻENIE!!! niebezpieczne warunki, które mogą doprowadzić do porażenia elektrycznego lub śmierci Najpierw przeczytaj!!! Aby uniknąć porażenia elektrycznego lub uszkodzenia miernika należy przestrzegać poniższych zasad: Przeczytaj niniejszą instrukcję przed użyciem i zastosuj wszystkie zasady bezpieczeństwa. Przestrzegaj regionalnych i państwowych przepisów bezpieczeństwa kiedy pracujesz w niebezpiecznych miejscach.

4 Używaj odpowiedniego sprzętu ochronnego określonego przez regionalne lub państwowe przepisy bezpieczeństwa kiedy pracujesz w niebezpiecznych miejscach. Używaj miernika zgodnie ze specyfikacją zamieszczoną w niniejszej instrukcji obsługi, w przeciwnym wypadku bezpieczeństwo zapewniane przez miernik może nie być wystarczające Unikaj pracy w pojedynkę, Nie używaj miernika lub przewodów pomiarowych jeżeli wyglądają na uszkodzone. Sprawdź ciągłość przewodów. Jeżeli przewody są uszkodzone należy je niezwłocznie wymienić. Nie używaj miernika Fluke 9040 jeżeli wygląda na uszkodzony. Zachowaj ostrożność podczas pracy z napięciami powyżej 0V RMS, 60V stałego, 42V zmiennego. Takie napięcia mogą powodować porażenie. Zwróć uwagę aby palce znajdowały się w czasie pomiaru za kołnierzem ochronnym przewodów pomiarowych. Pomiary mogą być obarczone błędem ze względu na wpływ impedancji dodatkowych obwodów połączony równolegle lub stany nieustalone prądów. Sprawdź działanie przed przystąpieniem do pomiarów niebezpiecznych napięć (napięcia powyżej 0V AC RMS i 42V AC szczytowo, 60V DC. Nie używaj miernika 9040 ze zdjętymi elementami Nie używaj miernika 9040 w strefach zagrożonych wybuchem gazu, pyłu lub oparów. Nie używaj miernika 9040 w wilgotnym środowisku. Symbole Poniższe symbole mogą pojawić się na mierniku 9040 lub w niniejszej instrukcji obsługi. Niebezpieczeństwo porażenia elektrycznego Niebezpieczeństwo. Ważne informacje: patrz instrukcja obsługi UWAGA!!! niebezpieczne napięcie Podwójna izolacja Tabela 1. Symbole CAT III Uziemienie AC lub DC Zgodność z dyrektywami Unii Europejskiej. Kategoria przepięciowa CAT III. Współczynnik zanieczyszczenia 2 według IEC odnoszący się do poziomu Impulsu Napięciowego. Kategoria przepięciowa III to sprzęt w instalacjach stałych takich jak sprzęt łączeniowy czy wielofazowe silniki. 4

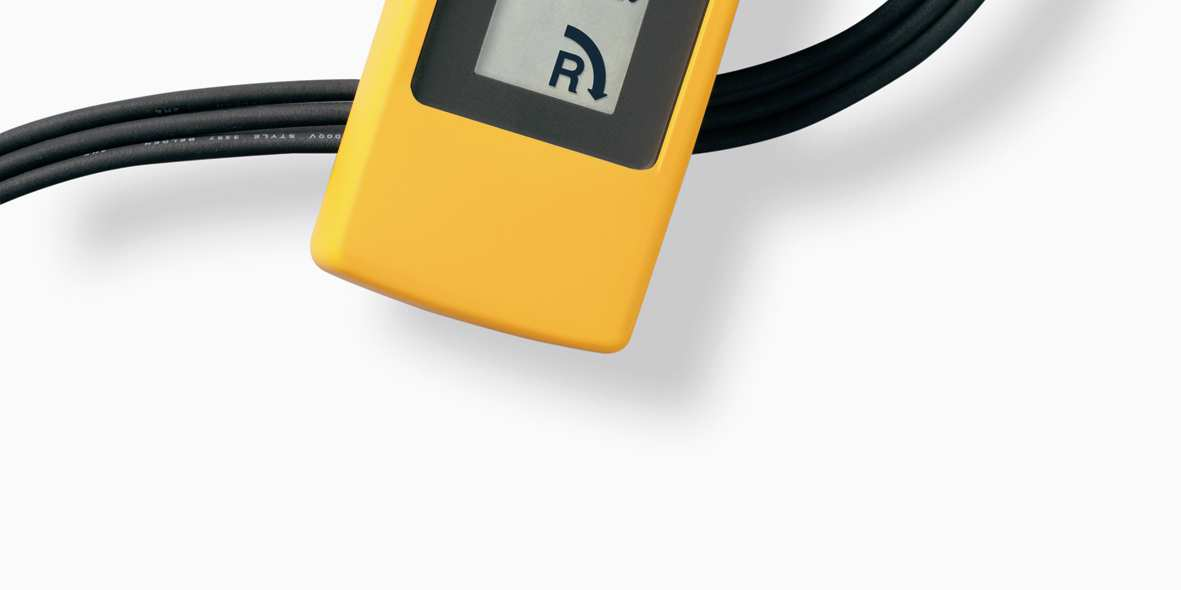

5 Elementy 9040 Wskaźniki, przyciski i gniazda są pokazane na Rysunku Gniazda wejściowe przewodów pomiarowych. 2. Wskaźniki L1, L2, L.. Wskaźnik rotacji faz zgodnie z ruchem wskazówek zegara. 4. Wskaźnik rotacji faz- przeciwnie do ruchu wskazówek zegara. 5. Skrócona instrukcja na tylnej części obudowy miernika. Rysunek 1. Wskaźnik kierunku wirowania faz 9040/9040UK Określanie kierunku wirowania Aby określić kierunek wirowania pola należy: 1. Podłączyć sondy pomiarowe do końcówek przewodów pomiarowych. 2. Podłączyć sondy pomiarowe do faz zasilających.. Zielona dioda informuje, że miernik jest gotowy do przeprowadzenia testu. 4. Wyświetlacz wskazuje aktualny kierunek wirowania pola zgodny lub przeciwny do ruchu wskazówek zegara. Ostrzeżenie!!! Wskaźnik rotacji zaświeca się nawet wtedy, gdy przewód neutralny N jest połączony zamiast L1, L2 lub L. W celu uzyskania dodatkowych informacji zapoznaj się danymi umieszczonymi z tyłu miernika. Uwaga!!! Fluke 9040 jest zasilany z badanej instalacji. 5

6 Konserwacja 9040 UWAGA!!! Aby uniknąć zniszczenia 9040: - Nie należy dokonywać napraw serwisowych miernika 9040 bez odpowiednich kwalifikacji - Upewnić się, że dokonano odpowiedniej kalibracji i testu. Jedyną formą wymaganej konserwacji miernika 9040 jest jego czyszczenie. Należy okresowo wyczyścić obudowę przy użyciu miękkiej ściereczki i łagodnych środków chemicznych. Do czyszczenia należy użyć mydła i wody pamiętając o usunięciu pozostałości mydła po wyczyszczeniu. UWAGA!!! Aby uniknąć zniszczenia 9040: - Nie używać rozpuszczalników i materiałów ściernych, które mogą zniszczyć miernik. - Przed przystąpieniem do czyszczenia należy odłączyć przewody pomiarowe od Fluke Wymiana bezpiecznika Ostrzeżenie!!! Przed wymianą bezpiecznika należy odłączyć akcesoria (kabel i sondy) lub obydwie końcówki. Należy używać tylko bezpieczników z identycznym napięciem i prądem wyszczególnionym w specyfikacji. Użycie niepoprawnego bezpiecznika może spowodować zniszczenie sondy pomiarowej lub uszkodzenie ciała. 1. Sprawdź bezpiecznik używając prostego testu ciągłości. 2. Przytrzymaj sondę pomiarową i odkręć końcówkę w przeciwnym kierunku do ruchu wskazówek zegara.. Wymontuj uszkodzony bezpiecznik z oprawki. 4. Zamontuj nowy bezpiecznik w oprawce i dokręć końcówkę pomiarową. Dane techniczne Dane Środowiskowe Temperatura pracy - 0 C do +40 C Stopień zanieczyszczenia - 2 Klasa ochrony - IP40 Dane Mechaniczne Wymiary x 61 x 27 mm (4.9 x 2.4 x 1.1) Waga g (0.44 funta) Dane dotyczące bezpieczeństwa Bezpieczeństwo elektryczne - IEC 61010/EN 61610, IEC /EN Maksymalne napięcie pracy (Ume) V Poziomy ochrony - CAT III, 600 V względem ziemi 6

7 Dane elektryczne Zasilanie - z testowanego obwodu. Bezpiecznik ma / 1000 V / FF / 50 ka / (6. x 2 mm) Określanie kierunku wirowania pola Napięcie znamionowe - 4- do 690 VAC Zakres częstotliwości (f n ) - 15 do 400 Hz Przetwornik prądu - 1 ma Znamionowy prąd pomiarowy (na fazę) - 1 ma 7
